百度云计算（阳泉）中心项目7#、8#模组（改造工程） BIM实施方案

中国建筑第二工程局有限公司

百度云计算（阳泉）中心项目7#8#模组
（改造工程）

BIM实施方案

2016年5月01日

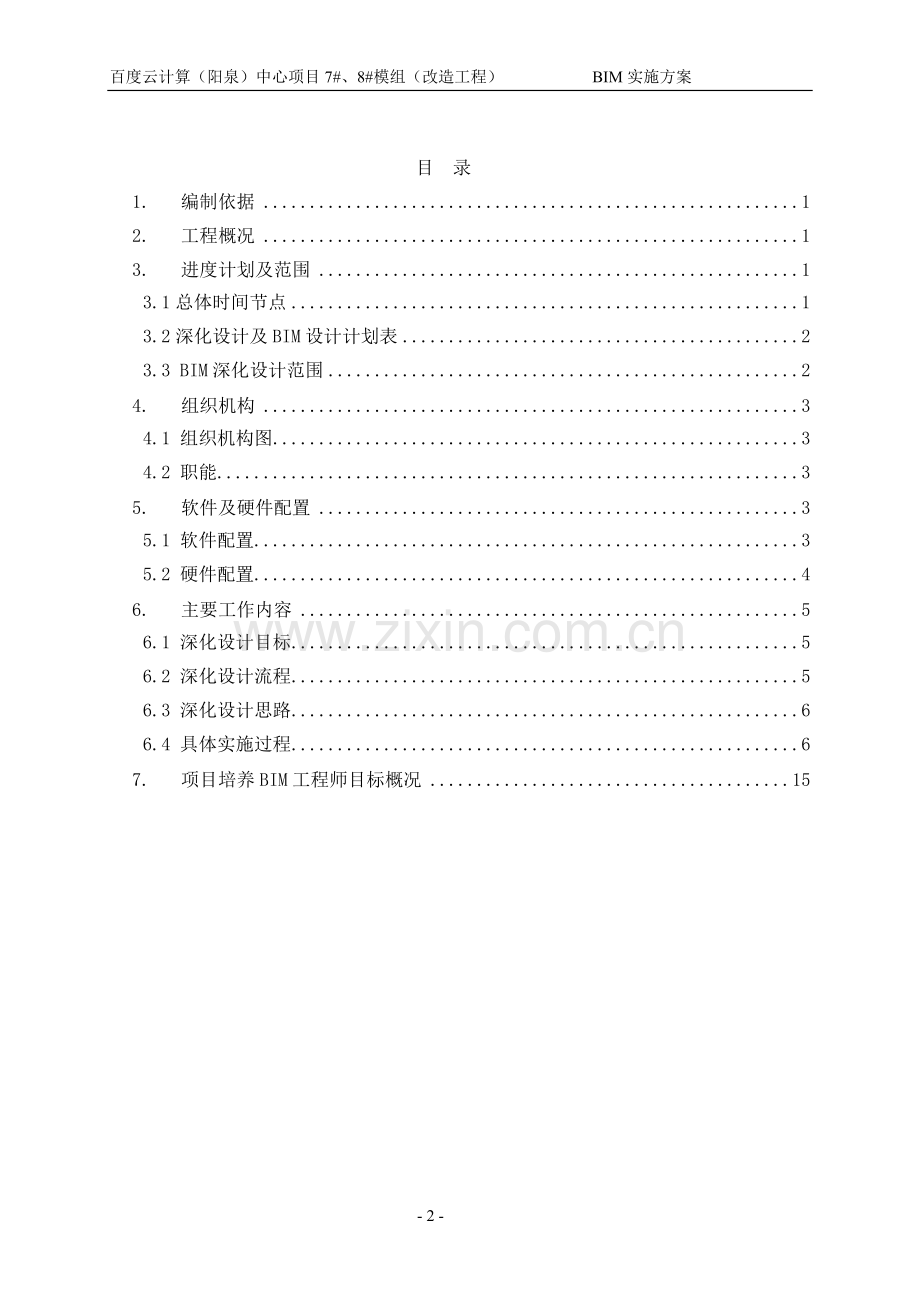

目 录
1. 编制依据 1
2. 工程概况 1
3. 进度计划及范围 1
3.1总体时间节点 1
3.2深化设计及BIM设计计划表 2
3.3 BIM深化设计范围 2
4. 组织机构 3
4.1 组织机构图 3
4.2 职能 3
5. 软件及硬件配置 3
5.1 软件配置 3
5.2 硬件配置 4
6. 主要工作内容 5
6.1 深化设计目标 5
6.2 深化设计流程 5
6.3 深化设计思路 6
6.4 具体实施过程 6
7. 项目培养BIM工程师目标概况 15

- 19 -
1. 编制依据
百度云计算（阳泉）中心项目7#、8#模组（改造工程）施工合同
百度云计算（阳泉）中心项目7#、8#模组（改造工程）设计图纸
中建二局第三建筑工程有限公司直营业务部3D BIM设计实施管理办法
各类设计变更、图纸会审、洽商、业主通知等
2. 工程概况
工程名称
百度云计算（阳泉）中心项目7#、8#模组（改造工程）
工程地址
山西省阳泉市开发区东区大连东路和义白路交口
建设单位
百度云计算技术(山西)有限
公司
项目管理
单位
中国中轻国际工程有限公司
设计单位
中建国际(深圳)设计顾问有限公司
机电管理
单位
戴尔（中国）有限公司
监理单位
北京方圆工程监理有限公司
总包单位
中国建筑第二工程局有限公司
工程主要功能或用途
本工程建设有数据机房楼、综合办公楼、餐饮配套楼、总调度仓库，1#柴油发电站，2#柴油发电站，其他辅助功能建筑等。
建设规模
本项目7#、8#机房模块组合后单体建筑地上2层，面积为22466㎡，地下1层，建筑面积4084㎡。
工期目标
开工日期2016年3月1日；竣工日期2017年3月20日；总工期385日历天。
工程性质
本工程为施工总承包项目，包括总承包单位自施工范围内的工程、专业分包工程，共计二大部分。

3. 进度计划及范围
3.1总体时间节点

开工日期
临建完成日期
冷站、配电室、屋面土建施工完成 ，机电设备开始大面积安装日期
高压侧通电日期
机电安装完成日期
设备单机调试、联合调试完成日期
综合测试完成日期
移交、验收完成日期
2016年3
月16日
2016年4
月15日
2016年5
月25日
2016年9
月1日
2016年
10月15日
2016年
11月15日
2017年
1月15日
2017年
3月20日
总体时间节点表
3.2深化设计及BIM设计计划表
内 容（含BIM出图）
开始时间
完成时间
1
水暖管井深化设计
2016/3/23
2016/4/15
2
电气竖井深化设计
2016/3/23
2016/4/15
3
制冷机房
2016/5/10
2016/5/30
4
变配电室深化设计
2016/6/01
2016/6/15
5
通风机房深化设计
2016/5/23
2016/6/01
6
管廊管线深化设计
2016/5/05
2016/5/25
深化计划表
3.3 BIM深化设计范围
项目实施全BIM深化设计，主要包括以下范围：
工程名称
建筑面积
建筑类型
实施部位
区域面积

百度阳泉项目

26550㎡

数据机房
制冷机房
1920㎡
水泵房
280㎡
地下室公共区
7800㎡
地下室出机房管廊
480㎡
地上公共区走廊
2320㎡
空调机房
1190㎡
屋面
8350㎡
配电室
4800㎡

4. 组织机构
本工程主要为机电安装工程，为确保落实BIM技术的应用，确保BIM技术能实际指导工程施工，成立由直营机电部为总指挥，项目班子为指导，涵盖各部门成员的BIM小组，在项目积极推动BIM技术的应用。
4.1 组织机构图

百度项目部：张宁
深化设计
陈伟
机电经理

潘浩
直营机电部：陈帅
预算员

罗春
百度云计算（阳泉）中心项目深化小组
通风工长

陈明亮
水工长

刘阳
电气工长

王新伟

4.2 职能
直营机电部：统一协调公司及社会相关资源，项目级推广BIM应用
项目班子：协调业主、设计、管理公司等相关部门的要求等，组织培训学习。
深化小组成员：根据上级部门安排，负责各类深化工作。根据总控计划，搭建信息模型，出具排布计划，深化方案等。
5. 软件及硬件配置
5.1 软件配置
应用阶段
应用内容
软件配置

深化设计阶段
全专业建模
模型深化并出图
材料统计
模型浏览、审阅
AutoCAD
Autodesk Revit系列
Navisworks manage
广联达5D
CATIA
3DSMAX等

施工阶段
施工模拟
重点难点仿真
模型浏览、审阅
物料统计
Autodesk Revit系列
Navisworks manage
广联达5D
CATIA
Tekla
3DSMAX等

5.2 硬件配置
配置要求
备注
操作系统：Windows 7专业版64位或以上
CPU：英特尔 六核至强 X5680（3.33G 12MB/1333MHz）或更高
内存：64G
硬盘：希捷2TB 7200RPM 或同类型
显卡：NVIDIA quadro 6000或更高
显示器：HP dreamcolor LP2480zx专业显示器（24寸宽屏）或同类型
项目全专业模型的搭建、整合、深化、渲染等
操作系统：Windows 7专业版64位或以上
CPU：英特尔酷睿i7-2820QM（2.3G 8MB三级高速缓存）或同类型
内存：64G
硬盘：希捷1TB 7200RPM 或同类型
显卡：NVIDIA quadro 2000独显或同类型
显示器：HP普通显示器（24寸宽屏）或同类型
项目全专业模型的浏览、审阅、批注等

6. 主要工作内容
6.1 深化设计目标
通过建立建设项目BIM技术数据信息模型实现以下目标：
序号
深化目标
1
解决图纸深化设计深度，出深度施工图
2
进行3D视图化现场管理技术、协调
3
合理安排施工工序、减少现场拆改
4
初步实现材料数字化制造
5
建立材料BIM模型数据库
6
通过参数优化，布局优化，节约项目成本
6.2 深化设计流程
（1）数据信息模型搭建
（2）综合深化排布
（3）综合会审
（4）出会签施工图
（5）构件信息录入
6.3 深化设计思路
（1）分析建筑结构特点，确定机电专业整体排布原则
（2）分专业建立主干线系统及设备模型
（3）所有专业综合融汇，整体布局
（4）布置支吊架、灯具等末端设备
（5）细化专业管线至可预制阶段
（6）构件信息录入
6.4 具体实施过程
6.4.1信息模型搭建
本工程利用revit软件，由专人准确、高效的搭建三维信息模型，使建设方、监理方、施工方等各参见方能直观的理解设计意图，为接下来的设计优化、管综排布、施工模拟、支吊架布置、材料统计等后续工作提供基础模型。模型编号规则、颜色、过滤器等规则依据《中建二局第三建筑工程有限公司直营业务部3D BIM设计实施管理办法》或建设方指定。

综合信息模型

机电综合模型

6.4.2综合深化排布
首先，利用搭建好的信息模型，对建筑结构与机电专业、机电与机电专业之间进行错漏碰缺的检测，并导出检测报告，提出优化建议。
然后，根据项目前期约定好的排布原则，根据领导进度安排，优先进行某些区域的排布及优化。本项目优先进行走廊的深化。

7模组走道排布
走廊优先排布了重力排水管，从节约成本及后期电缆敷设方便方面考虑，将桥架布置在最下方，分专业、分层布置，所有水管共用支吊架，桥架共用支吊架。根据建筑结构高度，所有管线排布后发现最低高度已低于门洞高度，因此将部分桥架优化至房间内排布，如上图中红色箭头所示。
6.4.3支吊架布置

支吊架布置图

支吊架模型效果图

支吊架加工图
上层气体灭火管道共用支吊架，布置原则依据国标及气体灭火设计说明。桥架双层布置，中间预留检修及后期维修空间，共用支吊架，布置原则依据国标及设计说明。下层空调水及其他管道共用支吊架。出具支吊架加工图及平面位置图。
6.4.4 综合会审
综合优化完，先项目内部进行初步会审之后，再由领导通知建设单位、监理单位及其他参建单位进行初步综合会审，会审完毕，再进行图纸修改，直至符合各方要求为止。

甲方监理初次会审
6.4.5 出施工图
深化设计完毕，经会审通过之后，分专业、分楼层、分系统的导出施工图，施工图送交建设方、设计方、管理公司方，经同意并签字后，移交资料归档管理并下发至施工队伍进行施工。出图标准依据《中建二局第三建筑工程有限公司直营业务部3D BIM设计实施管理办法》或建设方指定。

剖面位置示意图

剖面图

平面图

出图图框

6.4.6出生产加工图及装配图
为进一步落实BIM技术落地应用，本项目在机电安装阶段对管线进行了进一步细化，具体流程如下：
⑴确定模型精细度，以达到可工厂加工为标准，然后对模型进行细化、分割，特别注意管件、三通、弯头、附件等部位的细化，要根据所定标的厂家样品进行细化。尺寸严格按照样品实物进行设计，避免后期安装出现错误。
⑵对模型细化编号，制作风管生产加工图及制作系统装配图。

风管分段编号加工图（局部）

排风系统风管装配图（部分）
⑶根据装配图按系统导出材料统计清单。如下图

排风系统风管材料清单
⑷材料工厂加工完到场之后，根据施工工序安排，按照系统装配图编号安装，可极大提高现场安装效率，且不易出现错误，可很大程度上避免不必要的拆改，造成损失。
6.4.7 构件信息录入
现场信息录入包括构件信息录入及进度信息录入。构件信息包含构件的几何物理信息、责任人信息、施工班组信息、生产厂家信息、成本信息、安装部位信息、安装时间信息等。进度信息根据总控计划录入。

电气桥架部分信息的录入

7. 项目培养BIM工程师目标概况
序号
职务
姓名
学历
专业
BIM掌握程度
培养目标
1
机电经理
潘浩
本科
水暖
未接触
了解
2
暖通工程师
陈明亮
本科
水暖
未接触
了解
3
电气工程师
王新伟
本科
电气
未接触
基本操作
4
给排水工程师
刘阳
本科
给排水
未接触
了解
