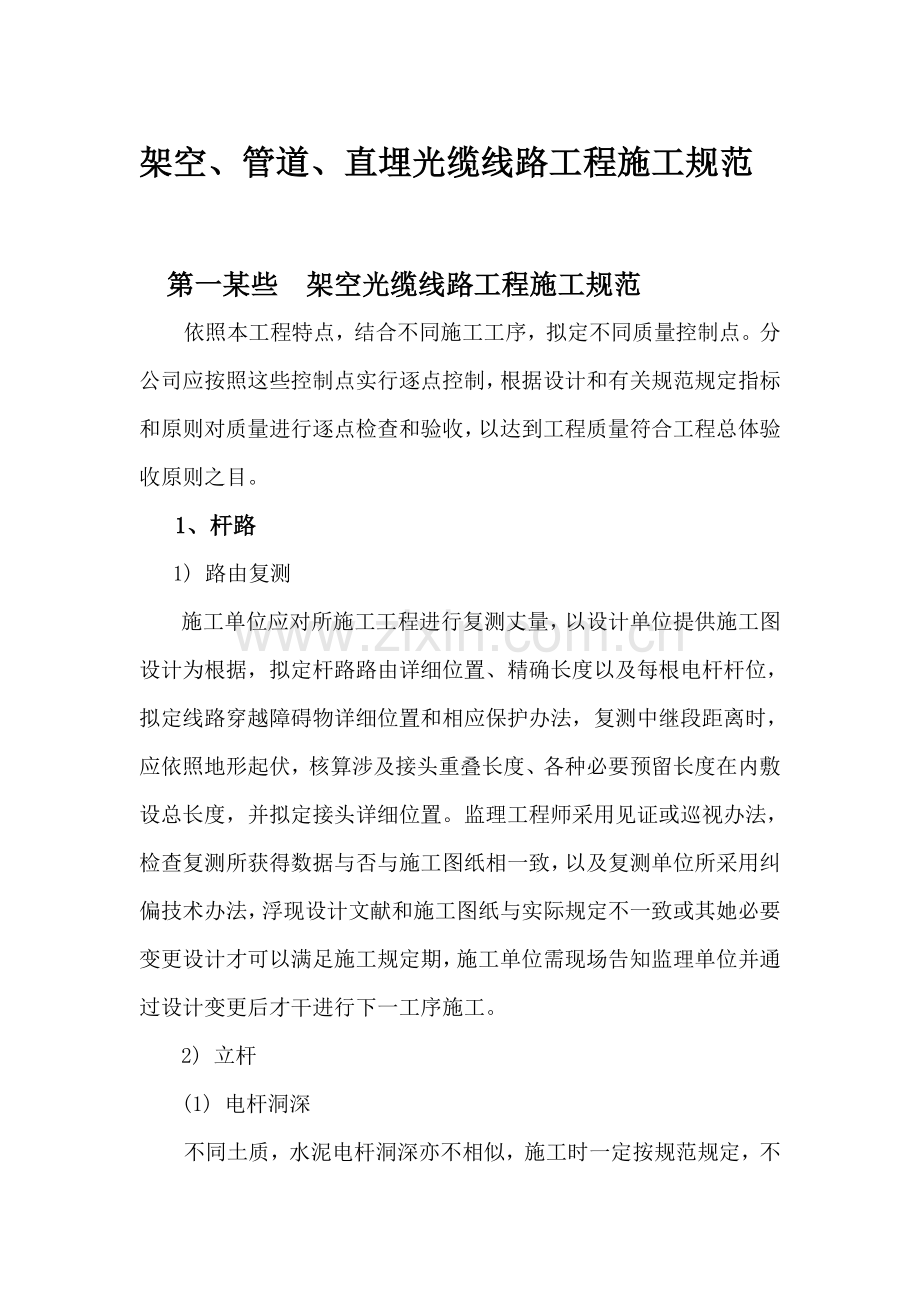

架空、管道、直埋光缆线路工程施工规范

第一某些 架空光缆线路工程施工规范
依照本工程特点，结合不同施工工序，拟定不同质量控制点。分公司应按照这些控制点实行逐点控制，根据设计和有关规范规定指标和原则对质量进行逐点检查和验收，以达到工程质量符合工程总体验收原则之目。
1、杆路
1) 路由复测
施工单位应对所施工工程进行复测丈量，以设计单位提供施工图设计为根据，拟定杆路路由详细位置、精确长度以及每根电杆杆位，拟定线路穿越障碍物详细位置和相应保护办法，复测中继段距离时，应依照地形起伏，核算涉及接头重叠长度、各种必要预留长度在内敷设总长度，并拟定接头详细位置。监理工程师采用见证或巡视办法，检查复测所获得数据与否与施工图纸相一致，以及复测单位所采用纠偏技术办法，浮现设计文献和施工图纸与实际规定不一致或其她必要变更设计才可以满足施工规定期，施工单位需现场告知监理单位并通过设计变更后才干进行下一工序施工。
2) 立杆
(1) 电杆洞深
不同土质，水泥电杆洞深亦不相似，施工时一定按规范规定，不得随意增减深度，防止导致安全和质量事故。监理按(一)表1规定技术数据和偏差应不大于-50mm规定检查洞深。

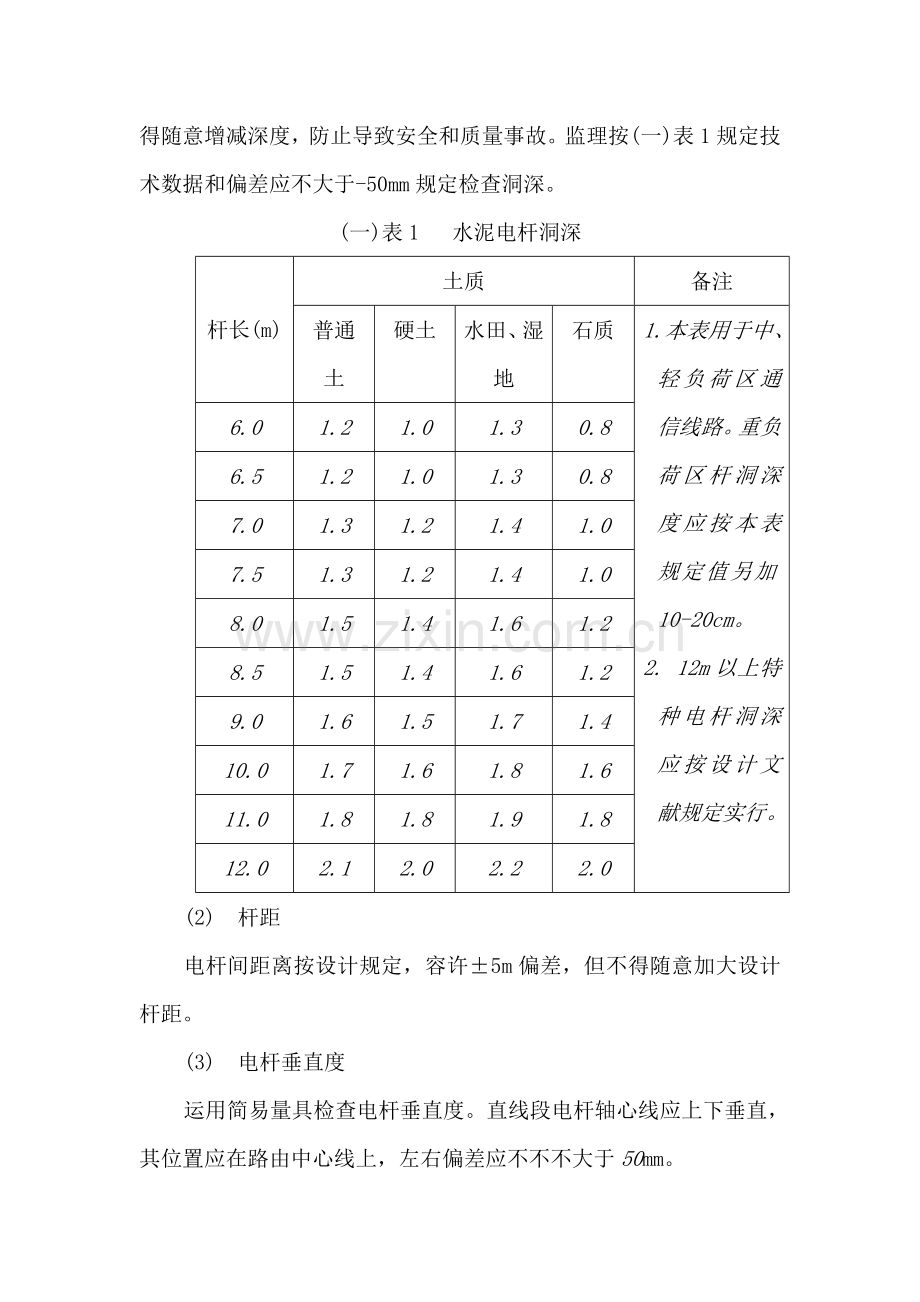

(一)表1 水泥电杆洞深
杆长(m)
土质
备注
普通土
硬土
水田、湿地
石质
1.本表用于中、轻负荷区通信线路。重负荷区杆洞深度应按本表规定值另加10-20cm。
2. 12m以上特种电杆洞深应按设计文献规定实行。
6.0
1.2
1.0
1.3
0.8
6.5
1.2
1.0
1.3
0.8
7.0
1.3
1.2
1.4
1.0
7.5
1.3
1.2
1.4
1.0
8.0
1.5
1.4
1.6
1.2
8.5
1.5
1.4
1.6
1.2
9.0
1.6
1.5
1.7
1.4
10.0
1.7
1.6
1.8
1.6
11.0
1.8
1.8
1.9
1.8
12.0
2.1
2.0
2.2
2.0
(2) 杆距
电杆间距离按设计规定，容许±5m偏差，但不得随意加大设计杆距。
(3) 电杆垂直度
运用简易量具检查电杆垂直度。直线段电杆轴心线应上下垂直，其位置应在路由中心线上，左右偏差应不不不大于50mm。
水泥电杆杆路角杆向线路转角点内移100～150mm。因地形限制而不能内移或装撑木角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.
(4) 杆根装置
施工时，监理必要及时检查杆根装置装设。水泥电杆杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。杆跟装置安装应符合如下规定：
① 直线路由上电杆杆根用卡盘普通装在线路一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档一侧。
② 角杆、终端杆根仅用一块卡盘时，装在拉线反侧，与拉线方向呈“T”形垂直。用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。上下装置与拉线方向呈“T”形垂直。
③ 在水稻田和松软地段用水泥卡盘和水泥底盘固根，在水洼地、鱼塘、水流易冲刷低洼地带电杆，要做石护墩。
④ 在泥土容易坍塌沉陷地方和堤岸下、坡地、水塘边、溪沟附近等有被水冲掉杆根泥土等地方立杆时，采用围桩法或砌石护墩进行加固，在杆根泥土有也许被水冲刷不能存留地方，采用水泥护墩进行加固。
3) 拉线
(1) 拉线采用镀锌钢绞线制做，拉线扎固方式以设计材料为准进行实行。
(2) 接近高压电力设施拉线加装绝缘子，绝缘子距地面垂直距离应在2m以上。人行道上拉线宜用竹筒或塑料管保护。
(3) 角拉距高比为1，否则起不到拉力作用。轻、中负荷区每8根杆做一处抗风拉线，每32根杆做一处防凌拉线，详细以设计为准。
拉线
单位:mm
吊线
吊线
400
(4) 拉线与水泥电杆应用抱箍法结合。拉线上把在杆上只有一条光缆吊线且仅装设一条拉线时，拉线抱箍装在杆顶下50cm处。杆上有两层光缆吊线且需要装设两层拉线时，两条拉线抱箍间距为40cm，如图所示。
不不大于500
吊线
拉线
单位:mm

(5) 拉线把缠扎应符合信息产业部颁发YD/T5138-《本地通信线路工程验收规范》有关规定。
按设计规定本工程拉线上把扎固采用另缠法，其规格见(一)表2和图所示，容许偏差±4mm，合计偏差不应不不大于10mm。
(一)表2 拉线上把另缠规格
拉线程式
缠扎线径
(mm)
首节长度
(mm)
间 隙
(mm)
末节长度
(mm)
留头长度
(mm)
留头解决
(mm)
备注
1×7/2.2
3.0
100
30
100
100
用1.6mm钢线另缠5圈扎固
本表数据亦合用于木电杆拉线
1×7/2.6
3.0
150
30
100
100
1×7/3.0
3.0
150
30
150
100
2×7/2.2
4.0
150
30
100
100
2×7/2.6
4.0
150
30
150
100
2×7/3.0
4.0
200
30
150
－100
拉线上把缠扎示意

1.6钢线5圈
穿钉
首节
末节
留长
间
隙
拉线

本工程拉线中把扎固采用另缠法，其规格见(一)表3和图所示。
(一)表3 拉线中把另缠法规格
拉线程式
夹、缠物类别
首节
间隔
末节
全节
钢线留长
备注
7/2.2
3.0钢线
100
(330)
100
600
(100)
单位：mm
7/2.6
3.0钢线
150
(280)
100
600
(100)
7/3.0
3.0钢线
150
(230)
150
600
(100)
2×7/2.2
4.0钢线
150
(260)
100
600
(100)
2×7/2.6
4.0钢线
150
(210)
150
600
(100)
2×7/3.0
4.0钢线
200
(310)
150
600
(100)
V型 2×7/3.0
4.0钢线
250
(310)
150
600
(100)
拉线中把缠扎示意

(6) 拉线地锚及其安装规定
① 拉线地锚埋深按(一)表4数据实行，施工时一定按规定，不得随意增减深度，防止导致安全和质量事故。；
(一)表4 拉线地锚坑深度
拉线程式
土质
备注
普通土
硬土
水田、湿地
石质

7/2.2
1.3
1.2
1.4
1.0
7/2.6
1.4
1.3
1.5
1.1
7/3.0
1.5
1.4
1.6
1.2
7/2.2
1.6
1.5
1.7
1.3
7/2.6
1.8
1.7
1.9
1.4
7/3.0
1.9
1.8
2.-0
1.5
上2
V型 ×7/3.0
下1
2.1
2.0
2.3
1.7
单位:mm
300
拉线衬环
②地锚出土长度30cm，实际出土点与对的出士点之间偏差不不不大于50cm，如图所示；

③拉线地锚应埋设端正，不得偏斜，地锚拉线盘应与拉线垂直；
④埋设拉线地锚出土斜槽应与拉线上把成直线，不得有扛、顶现象；
⑤拉线中把与地锚连接处，依照拉线程式不同加装不同规格拉线衬环，衬环应装在拉线弯回处；
⑥高桩拉线副拉线、拉桩中心线、正拉线、电杆中心线应在同一垂直平面上，其中任一点最大偏差不得不不大于5cm；
⑦吊板拉线规格按设计规定；
⑧墙拉线拉攀距墙角应不不大于25cm，距屋沿不不大于40cm；
⑨水泥拉线盘规格按(一)表5规定。
(一)表5 水泥拉线盘与铁柄规格
拉线程式
水泥拉线盘
长×宽×厚(mm)
铁柄直径
(mm)
7/2.2
500×300×150
16
7/2.6
500×300×150
20
7/3.0
600×400×150
20
2×7/2.2
700×400×150
20
2×7/2.6
700×400×150
20
2×7/3.0
800×400×150
22
V型 2×7/3.0
1000×500×300
22
4) 避雷线和地线技术规定
(1) 避雷线和地线应按设计规定装设。
(2) 避雷线和地线可运用预留孔、绑扎、拉线做避雷线等办法装设，安装规格应符合设计或有关规范规定。
(3)避雷线地下延伸某些应埋在离地面70cm如下，延伸线(4.0钢线)延伸长度及接地电阻应符合(一)表6规定。
(一)表6 避雷线接地电阻及延长线(地下某些)参照长度
土 质
普通电杆避雷线规定
与10kV电力线交越杆避雷线规定
电阻(Ω)
延伸(m)
电阻(Ω)
延伸(m)
沼泽地
80
1.0
25
2
黑土地
80
1.0
25
3
粘土地
100
1.5
25
4
砂粘土
150
2
25
5
砂土
200
5
25
9
(4)光缆吊线直接入地或接地线安装规格按设计，吊线及其线路设备接地电阻应符合(一)表7规定。
(一)表7 光缆吊线及其她线路设备接地电阻
设备名称
接地电阻(Ω)
交接箱地线
≯10
顾客保安器
≯50
其她线路设备
土壤电阻率(Ω·m)
100如下
101~300
301~500
500以上
架空电缆吊线
≯20
≯30
≯35
≯45
全塑电缆屏蔽层
≯20
≯30
≯35
≯45
电杆避雷线
≯80
≯100
≯150
≯200
分线箱
10对如下
≯30
≯40
≯50
≯67
11~20对
≯16
≯20
≯30
≯37
21对以上
≯13
≯17
≯24
≯30

5) 号杆
号杆应按设计规定进行，可将号码直接书写电杆上或制做成字牌固定在电杆上。号杆最末一种字或字牌下边沿应距地面2.5m。
6) 架空吊线
(1) 吊线规格按设计规定，普通采用7/2.2或7/2.6钢绞线。
(2) 架设位置，普通距杆顶应不不大于50cm，特殊状况不不大于25cm。吊线宜与地面等距，坡度变化普通不适当超过杆距2.5%，由于地形等限制也不得超过杆距5%。在特殊状况下，当吊线坡度变更为杆距5%～10%时，吊线应加装仰俯角辅助装置，如图所示。

光缆吊线仰角辅助装置

光缆吊线俯角辅助装置
(3)吊线终结、接续安装、垂度、接地等均按设计或相应规范规定。
2、光缆敷设安装
1) 单盘测试
在工地，监理工程师采用旁站或巡视检查方式，检查光缆外皮有无破损，端头包封与否良好；光缆规格、程式与否符合规定，端别盘长标示与否清晰,监督施工单位对到场光缆进行逐盘逐纤光衰减特性测试，其指标要符合供货合同和设计规定；测定各盘光纤长度，检查光缆盘外包装和光缆完整性以及光缆皮长，做好记录,当发现光特性指标不合格或光缆盘外包装损坏严重时，及时书面报告建设单位。
2) 光缆配盘
施工单位对所施工工程进行复测丈量，获得各杆档间精确长度后，结合各盘光缆实际长度进行精确配盘,光缆应尽量做到整盘敷设，以减少中间接头,靠基站侧光缆应尽量整盘敷设,保证施工中不截断光缆，不人为增长光缆接头数量，不任意挥霍光缆,同步光缆接头应安排在地势平坦和地质稳固地点，应避开水塘、河流沟渠、交通要道口等，出厂盘号和单盘光缆实际长度应标注在竣工技术资料上。
3) 布放光缆
光缆布放端别应符合设计规定。结合本工程实际，对不同场合光缆布放提出规定如下。
(1) 吊挂式架空光缆
① 吊挂式架空光缆布放应通过滑轮牵引，布放过程中不容许浮现过度弯曲。
② 依照光缆外径选用适当挂钩程式，挂钩卡挂间距为50±3cm，电杆两侧第一只挂钩各距电杆25±2cm。卡挂在吊线上搭扣方向应一致，挂钩托板齐全；
③ 光缆弯曲半径应水不大于光缆外径15倍，施工过程中不应不大于20位，布放光缆牵引力应不超过光缆容许张力80%。瞬间最大牵引力不得超过光缆容许张力100%。重要牵引力应加在光缆加强件（芯）上。
④ 每隔5杆档做一处杆弯预留，预留在电杆两侧挂钩间，下垂25-30cm，并用塑料管保护；
⑤ 接头处光缆重叠15m，接续后预留光缆盘固在接头两侧相邻电杆预留架上。
⑥ 在核定光缆垂度时要考虑架设过程中和架设后受到最大负荷产生光缆伸长率不超过规定值(0.2%)。
⑦ 架空光缆敷设后应平直、无扭转、无机械损伤。
(2) 局内光缆
① 局内光缆由终端杆引入传播机房ODF架，宜采用人工布放方式，布放时上下楼道及每个拐弯处应设专人，按统一指挥牵引，牵引中保持光缆呈松弛状态，禁止浮现打小圈和死弯，局内光缆应挂按有关规定制做标记牌，以便辨认。
② 局内光缆布放应整洁美观。光缆经由走线架、转弯点(前、后)应予绑扎牢固，捆扎间距普通不超过50cm。光缆爬墙绑扎部位应垫胶管，避免光缆因受侧压过大而损伤。
(3) 光缆标记牌
① 架空光缆和局内光缆采用不同规格不同式样标记牌，式样规格由建设单位拟定。
② 标记牌挂设位置和数量
架空地段光缆标记牌挂设按设计规定，同路由敷设多条光缆除挂相应数量标记牌外，还应标明所属中继段，以示区别。
机房槽道内光缆起点和终点各挂一块，槽道较长可在中间恰当增长几块。
(4)光缆重叠、预留
局站内光缆预留15~20m，预留光缆盘成圈固定在机房内适当位置上。
架空某些光缆预留按设计规定。普通状况下，光缆除每隔5杆档做一处杆弯预留外，还应将光缆接续后多余光缆盘固在接头两侧电杆预留架上。
4) 光缆接续、光缆终端、中继段测试
对于光缆接续、光缆终端、中继段测试控制点，除接头盒安装位置须按如下规定进行监理控制外，其她控制内容及规定参见光缆接续、光缆终端、中继段测试某些，此处不再重述。
3、光缆接头盒安装位置
本工程采用两头出缆接头盒，按设计规定接头盒安装固定在吊线上。安装固定办法应严格按设计或有关规范规定操作。
4、架空光缆线路防护和保护规定
1) 架空光缆线路防护
(1) 避雷线和地线装设规定按设计
(2) 避雷线地下延伸线(4.0钢线)延伸长度及接地电阻规定见(一)表6。
(3) 光缆吊线直接入地或接地线安装规格规定
吊线直接入地或接地线安装规格见设计，接地电阻按表7数据进行监理。
(4) 架空通信线路与其她设施最小水平净距、与其她建筑物最小垂直净距、架空交越其她电气设施最小垂直净距规定见(一)表8、(一)表9、(一)表10、(一)表11，监理工程师必要按表中数据规定进行检查。
(一)表8 架空通信杆路与其她设施水平最小净距
名 称
最小水平净距(m)
备 注
消火栓
1.0
指消火栓与电杆距离
地下管线
0.5-1.0
涉及通信管、线与电杆间距离
火车铁轨
地面杆高1-2倍

人行道边石
0.5

市区树木
1.25

房屋建筑
2.0
裸线条到房屋建筑水平距离
郊区树木
2.0

(一)表9 架空通信线路与其她建筑最小垂直净距
名称
与本地网线路平行时
与本地网线路交越时
垂直净距
备 注
垂直净距
备 注
市区街道
4.5m
最低缆线到地面
5.5m
最低缆线到地面
胡同(里弄)
4.0m
最低缆线到地面
5.0m
最低缆线到地面
铁 路
3.0m
最低缆线到轨面
7.0m
最低缆线到轨面
公 路
3.0m
最低缆线到路面
5.5m
最低缆线到路面
土 路
3.0m
最低缆线到路面
4.5m
最低缆线到路面
房屋建筑

距脊0.6m
最低缆线距屋脊

距顶1.5m
最低缆线距平顶
河 流

1.0m
最低缆线距最高水位时最高桅杆顶
市区树木

1.0m
最低缆到树枝顶
郊区树木

1.0m
最低缆到树枝顶
通信线路

0.6m
一方最低缆线与另一方最高缆线
(一)表10 架空通信线路交越其她电气设施最小垂直净距
其她电气设施名称
最小垂直净距(m)
备注
架空电力线路
有防雷设备
架空电力线路
无防雷设备
1kV如下电力线
1.25
1.25
最高线条到供电线条
1-10kV如下电力线
2.0
4.0
最高线条到供电线条
35-110如下电力线
3.0
5.0
最高线条到供电线条
154-220如下电力线
4.0
6.0
最高线条到供电线条
供电线接户线
0.6
带绝缘层
霓虹灯及其铁架、电气变压器
1.6

有轨电车及无轨电车滑接线
通信线路不容许架空交越
(一)表11 直埋通信线路与其建筑物间最小净距
设施名称
种 类
最小间隔距离(m)
平行时
交越时
给水管
直径300mm及如下
0.5
0.5
直径300-500mm
1.0
0.5
直径500mm以上
1.5
0.5
排水管
1.0
0.5
热力管
1.0
0.5
煤气管
压力不大于或等于300kpa
1.0
0.5
压力不不大于300kpa
2.0
0.5
通信管道
0.75
0.25
建筑红线
1.0
－
排水沟
0.3
0.5
市外大树
2.0
－
市内大树
0.75
－
电力电缆
35kV如下
0.5
0.5
35kV及以上
2.0
0.5

2) 架空光缆线路保护
(1) 从高压电力线路下方通过架空通信线路应按设计规定采用保护办法。保护材料用电力保护板，保护长度为交越点两侧各2m。
(2) 人行道上拉线宜用拉线保护管、彩色竹筒保护。
第二某些 通信管道工程施工规范
依照本工程特点，结合不同施工工序，规定不同质量控制点。按照这些控制点实行逐点控制，根据设计和有关规范规定指标和原则对质量进行逐点检查和验收，以达到工程质量符合工程总体验收原则之目。
1、通信管道建筑
1) 施工复测
复测时，分公司应采用现场见证办法，监督复测过程完毕状况，检查核定所测管道路由必要与设计文献及都市规划部门批准位置、坐标和高程规定相一致。
(1) 技术规定
检查施工单位在复测中设定标记要满足下述规定：
① 直线管道，自人(手)孔中心3～5m处开始，沿管线每20～25m设一桩(板)，弯管道段桩(板)要恰当加密。
② 平面复测容许偏差：管道中心线不得不不大于±10mm；直通型人(手)孔中心位置不得不不大于100mm；管道转角处人(手)孔中心位置不得不不大于20mm。
③ 施工现场必要设立暂时水准点，其设立要符合《通信管道工程施工及验收规范》GB50374-关于规定。
(2) 校测
遇到下列状况时，监理人员要督促施工单位进行校测：
① 在完毕沟(坑)及地基解决后，校测管道沟、人(手)孔坑底地基高程与否仍符合设计规定。
② 施工过程中如发现水平桩错位或丢失，必要进行校测并补设桩点。
2) 挖掘管道沟(坑)
(1) 沟(坑)挖掘
按照设计图纸检查所有管道沟(坑)尺寸，涉及沟(坑)深、沟(坑)底标高。检查积水和地下水解决、护土板支撑等状况，并做好现场记录。
(2) 放坡系数规定
对于地层坚实及地下水位低于沟(坑)底，挖深不超过3m，在施工现场条件容许前提下可采用放坡法施工。放坡挖沟(坑)坡宽与深度关系可按照(二)表-1规定数据进行检查。
(二)表1 放坡挖沟(坑)参照数据表
土壤类别
H(深度)：D(一侧放坡宽度)
H＜2m
2m＜H＜3m
粘土
1:0.10
1:0.15
夹砂粘土
1:0.15
1:0.25
砂质土
1:0.25
1:0.50
瓦砾、卵石
1:0.50
1:0.75
炉渣、回填土
1:0.75
1:1.00

挖沟(坑)深度超过3m地点，应恰当增设倒土平台(宽400mm)或加大放坡系数。
(3) 护土板使用
① 支撑护土板地段
设计图纸标明需支撑护土板地段，监理工程师监督施工单位严格按设计文献规定支撑护土板。
对于设计文献中没有明确规定支撑护土板地段，经业主、监理确认不支撑护土板不能保证施工安全时，应规定施工单位支撑护土板。这些地段重要有：
a 横穿车行道管道沟；
b 沟(坑)土壤是松软回填土、瓦砾、级配砂石层等；
c 沟(坑)土质松软且其深度低于地下水位地段；
d 施工现场条件受限制而无法采用放坡法施工地段。
对上述a－d地段支撑护土板增长工程量，由施工单位按照施工合同商定进行解决。或编制专项报告，由监理确认后报建设单位审定。
② 支撑护土板办法
监理工程师要监督施工单位按设计规定支撑护土板办法支撑护土板。在设计没有详细规定支撑护土板办法时，可依照土质状况、深度、地下水位高低，采用疏撑、井字撑、密撑等不同支撑护土板办法支撑护土板，以保证施工安全顺利进行。护土板不同支撑办法，实行规定也不相似，规定施工单位按照《通信管道工程施工及验收规范》GB50374-规定实行。
3) 管道地基
检查原土状况、夯实超平状况、换土状况、垫层状况等。对于必要浇注管道基本，检查其尺寸规格、混凝土配比、养护时间、预埋钢筋规格型号及数量。
4) 铺设塑料管通信管道
(1) 铺管前检查
① 在管道铺设之前，用简易量具检查管材材质、规格、型号、段长等，与否与设计文献规定相符。管材管身光滑无伤痕，管孔无变形，孔径、壁厚负偏差不大于1mm。接续配件齐全有效，承插管承口内径与插口外径吻合。本工程采用不同外径聚氯乙烯管材规格规定见(二)表2。
(二)表2 聚氯乙烯(pvc-u)管系列管材规格
外径及公差
轻型
重型
壁厚及公差(mm)
近似重量(kg/m)
壁厚及公差(mm)
近似重量(kg/m)
25±0.3
1.5+0.4
0.17
2.5+0.5
0.27
32±0.3
1.5+0.4
0.22
2.5+0.5
0.35
40±0.4
2.0+0.4
0.36
3.0+0.6
0.52
50±0.4
2.0+0.4
0.45
3.5+0.6
0.77
63±0.5
2.5+0.5
0.71
4.0+0.8
1.11
75±0.5
2.5+0.5
0.85
4.0+0.8
1.34
90±0.7
3.0+0.6
1.23
4.5+0.9
1.81
110±0.8
3.5+0.7
1.75
5.5+1.1
2.71
125±1.0
4.0+0.8
2.29
6.0+1.1
3.35
140±1.0
4.5+0.9
2.88
7.0+1.2
4.38
160±1.2
5.0+1.0
3.65
8.0+1.4
5.72
180±1.4
5.5+1.1
4.52
9.0+1.6
7.26
② 检查沟深、沟底解决状况，保证管道埋深和沟底平整。不同土质沟底规定施工单位做不同解决。
a 对于土质较好(粘土、砂质粘土)，无地下水时，在夯实素土上铺一层50mm细土；
b 土质较好，但有地下水时，可先铺一层100mm厚砂土垫层，整平；
c 沟底为岩石时，先铺一层100mm厚砂土；
d 沟底土质比较差，又有水，特别是流砂或淤泥地段，先抛石夯实，铺设80mm厚混凝土基本，再在基本上加50mm厚砂垫层。
e 塑料管通信管道管顶距地表面最小埋深按照(二)表3规定进行检查：
(二)表-3 塑料管通信管道管顶距地表面最小深度
塑料管通信管道管顶距地表面最小深度（m）
人行道
车行道
电车轨道
铁路(注)
0.5
0.7
1.0
1.5
(注)详细应与铁道部门协商。
(2) 铺管时检查
在管道铺设时，监理人员采用巡视检查，保证铺管质量达到设计规定。在同一管道段内铺设不同直径多根塑料管时，核算不同直径塑料管根数与设计规定一致。
监督铺管质量，避免泥土、沙石进入管道内。
核算管道段段长。普通地区直线段路由上塑料管道段长最大不超过150m，(在高速公路上塑料管道段长最大不适当超过200m)。因受到地形限制或躲避障碍物时，可铺设弯曲管道，其段长不得超过150m。弯曲管道管材只能在外力作用下形成自然弧度，禁止加热弯曲，弯曲半径应不不大于15m。同一管道段内禁止浮现重复弯曲(即S形弯)。弯曲段塑料管道段接口处做环绕接头混凝土包封，包封长度为2m，包封厚度为100mm。
对于多根塑料管组群管道，塑料管道组合排列方式应符合设计规定。多根塑料管道组群管间缝隙宜为10～15mm，每间隔2～3m设塑料管架（或绑扎固定一次）支撑。塑料管群不大于两层时，进行整体固定。管群多于两层时，相邻两层为一组绑扎固定，最后对分组进行整体固定，保证管群在同一人孔段内整体形状统一。
(3) 塑料管道接续时检查
检查塑料管接续办法与否按设计规定，禁止将不同规格、型号管材进行对接。
普通最惯用接续办法是套管插接法。套管插接法接续是在接头处套一短套管，短套管尺寸可参照(二)表4：

(二)表4 套管尺寸
公差直径mm)
25
32
40
50
65
80
100
125
150
200
套管直径mm)
56
72
94
124
146
172
220
272
330
436
套管厚度mm)
3
3
3
4
4
5
5
6
6
7

接续前，规定操作人员将套管与连接管之间表面清洗干净，无尘砂、水迹、油污。并在管口处涂专用胶粘剂，使套管与连接管紧密粘合，无脱落和漏水现象。
套管插接法接续工艺规定执行《通信管道工程施工及验收规范》GB50374-有关规定。
5) 铺设钢管通信管道
钢管通信管道普通用于跨路、过桥梁、穿赿沟渠、埋深达不到设计规定等对管道强度规定较高地段。对于钢管通信管道，监理工程师除检查管材、沟深、铺设段长外，还要按下述各点进行检查：
(1) 钢管敷设办法、断面组合等与设计一致；
(2) 钢管接续普通采用管箍法，规定：
① 两根钢管旋入管箍长度三分之一以上；
② 采用有缝钢管通信管道，其管缝要朝上；
③ 钢管在接续前，将管口磨圆或锉成坡边，保证光滑无棱，无飞刺；
④ 禁止不等径钢管接续使用。
(3) 钢管通信管道管顶距地表面最小埋深按(二)表5规定进行检查：
(二)表 5 钢管通信管道管顶距地表面最小深度（m）
人行道
车行道
电车轨道
铁路(注)
0.2
0.4
0.7
1.2
(注)详细应与铁道部门协商。
6) 人(手)孔砌筑规定
(1) 设计规定抺面砌筑体，规定抺面平整、压光、不空鼓，墙角不得歪斜。抹面厚度、砂浆配比应符合设计。
勾缝砌筑体，勾缝整洁均匀，不得空鼓，不应脱落或漏掉。
(2) 人(手)孔地基与基本
① 人(手)孔地基有两种状况。一是天然地基，一种是人工地基。对于天然地基，必要按设计规定高程进行夯实、抄平。对于人工地基，必要按设计规定解决。
② 人（手）孔砌筑开始前，必要核算基本形状、方向、大小、地基高程等，为保证砌筑后内部净空间大小符合设计规定创造条件。
③ 人(手)孔外形、尺寸按设计规定，其外形偏差应不不不大于±20mm，厚度偏差不应不不大于±10mm。
④ 人(手)基本用混凝土标号，配筋、积水罐安放等按设计规定。
(3) 墙体砌筑规定
① 人(手)孔内部净空间大小按设计，墙体垂直度(所有净高)容许偏差不不不大于±10mm，墙体顶部高程容许偏差不不不大于±20mm。
② 墙体与基本应结合严密、不漏水，结合部内侧和外侧用1：2.5水泥砂浆抹八字角。抹八字角时，应严密贴实、不空鼓、表面光滑、无飞剌、无断裂等。基本进行抹面解决可不抹内侧八字角。
③ 砌筑墙体水泥砂浆标号要符合设计规定，设计无明确规定期，使用不低于M7.5水泥砂浆。
(4) 预埋铁件
① 电缆支架穿钉预埋
检查穿钉规格、位置、穿钉与墙体垂直状况。
预埋支架穿钉应符合下述规定：
a. 上、下穿钉要在同一条垂直线上，容许垂直偏差不不不大于5mm，间距偏差要不大于10mm；
b. 相邻两组穿钉间距偏差不大于20mm；
c. 穿钉露出墙面长度普通为50～70mm，露出某些无砂浆等附着物，穿钉螺母齐全有效，穿钉必要牢固。
② 按设计规定预埋拉力环。
(5) 人(手)孔窗口
管道进入人(手)孔窗口位置按设计规定。容许偏差不不不大于10mm；管道端边至墙体面呈弧状喇叭口；人(手)孔内窗口内外堵抹严密，不得浮塞，外观整洁，表面平光。
(6) 人(手)孔上覆
① 人(手)孔上覆钢筋型号、加工、绑扎、混凝土标号按设计规定。
② 上覆外形尺寸、设立高程按设计图纸。外形尺寸偏差规定不不不大于20mm，厚度偏差不不不大于5mm，预留孔洞位置及形状要符合设计图纸规定。
③ 预制上覆，两板之间缝隙要尽量缩小，两块上覆间拼缝必要用1：2.5砂浆堵抹严密，不空鼓、浮塞，外表平光，无欠荐、无飞剌、无断裂等。
④ 上覆底面应平整、光滑、不露筋、无蜂窝等缺陷。
⑤ 预制上覆与墙体搭接内、外侧，用1：2.5水泥砂浆抹八字角。八字抹角要严密、贴实、不空鼓、表面光滑、无欠荐、无飞剌、无断裂等。
(7) 口圈安装
① 人(手)孔口圈顶部高程容许偏差规定不不不大于20mm。
② 稳固口圈混凝土(或缘石、沥青混凝土)按设计图纸规定，自口圈外缘向地表做相应泛水。
③ 人(手)孔口圈与上覆之间按设计规定砌筑不不大于200mm口腔(俗称井脖子)；口腔与上覆预留洞口形成同心圆圆筒状，口腔内、外侧应抹面。抹面平整、压光、不空鼓、墙角不得歪斜。抹面厚度、砂浆配比按设计规定。
口腔与上覆搭接处抹八字角。八字角应严密、贴实、不空鼓、表面光滑、无飞剌、无断裂等。
④ 人(手)孔口圈应完整无损，车行道人孔必要安装车行道口圈。
7) 回填土
通信管道工程回填土，应在管道或人(手)孔按施工顺序完毕施工内容，涉及隐蔽工程检查合格、清除完沟坑内遗留杂物和积水及淤泥后进行。
(1) 管道段回填土时，按下列规定进行监督和检查：
① 管道顶部30cm以内及接近管道两侧回填土，不应具有直径不不大于5cm砾石、碎砖等坚硬物；
② 管道两侧同步回填土，每回填15cm厚，夯实一次。管道顶部30cm以上，每回填土30cm，进行夯实。
③ 通信管道工程挖明沟穿越道路回填土规定：
a 在市区主干道回填土应夯实，并与路面平齐；
b 市区普通道路回填土应夯实，并高出路面5～10cm。在郊区土地上回填土，可高出地表15～20cm。
(2) 人(手)孔坑回填土规定
① 接近人(手)孔壁四周回填土内，不得有直径不不大于10cm砾石、碎砖等坚硬物；
② 人(手)孔坑每回填30cm，夯实一次，并禁止回填土高出人(手)孔口圈高程。
(3) 管道及人(手)孔回填土夯实密实度要符合本地市政部门施工关于规定。回填土完毕后，承包单位应及时清理施工现场碎砖、破管等杂物，保持施工后场地环境清洁。
8) 通信管道工程施工用模板、钢筋及混凝土、砂浆
这一某些原则、规定，除设计另行规定外均执行《通信管道工程施工及验收规范》GB50374-有关规定。
9) 通信管道与其她管线、建筑物最小净距规定
通信管道与其她各种管线平行或交赿时，最小净距执行(二)表6规定。

(二)表6 通信管道与其她管线最小净距表
其她地下管线及建筑物名称
最小平行净距
(m)
最小交叉净距(m)
已有建筑物
2.0

规划建筑物红线
1.5

给水管
直径＜300mm
0.5
0.15
直径300~500mm
1.0
直径＞500mm
1.5
污水、排水管
1.0注(1)
0.15注(2)
势力管
1.0
0.25
燃气管
压力≤300Kpa(3kg/cm2)
1.0
0.3注(3)
300Kpa＜压力≤800Kpa(3kg/cm2＜压力≤8kg/cm2)
2.0
电力电缆
35kv如下
0.5
0.5注(4)
35kv以上
2.0
高压铁塔基本边
＞35kv
2.5

其他通信电缆通信管道)
0.5
0.25
绿化
乔木
1.5

灌木
1.0

地上杆柱
0.5~1.0

马路边石
1.0

铁路钢轨或坡脚)
2.0

沟渠基本底)

0.5
涵洞基本底)

0.25
电车轨底

1.0
铁路轨底

1.0
注(1)：主干排水管后敷设时，其施工沟边与管道间水平净距不适当不大于1.5m。
注(2)：当管道在排水管下部穿赿时，净距不适当不大于0.4m，通信管道应做包封。
注(3)：在交赿2m范畴内，煤气管不应做接合装置和附属设备；如上述状况不能避免时，通信管道应做包封。
注(4)：如电力电缆加保护管时，净距可减至0.15m。
2、布放塑料子管
1) 在孔径不不大于90mm塑料管道内，应按设计规定施工办法一次布放多根不同颜色塑料子管。若布放多根子管颜色相似时，分别在每根管两端头做好标记，同一根子管两端头标记要一致。
2) 布放塑料子管管孔，用设计规定办法固定子管。
3) 持续布放子管长度，普通不超过300m。
4) 子管伸出管口长度应符合设计规定。
5) 子管不得跨井敷设。
6) 子管在管道段内不得有接头。
7) 人(手)孔内子管管口应按设计规定封堵。刚布放完子管，将管口作暂时堵塞。
3、光缆敷设安装
1) 单盘测试
在工地，监理工程师采用见证或巡视检查方式，监督承包单位对到场光缆进行逐盘逐纤光衰减特性测试，其指标要符合供货合同和设计规定；测定各盘缆光纤长度，检查光缆盘外包装和光缆外护层完整性；光缆开剥后，仔细核对其A、B端，为光缆敷设安装作好准备。当发现光特性指标不合格或光缆盘外包装损坏严重时，及时书面报告建设单位。
2) 光缆配盘
在施工单位对所施工工程进行复测丈量，获得各人孔段精确长度后，结合各盘光缆实际长度进行精确配盘。保证施工中不截断光缆，不人为增长光缆接头数量，不任意挥霍光缆。出厂盘号和单盘光缆实际长度应标注在竣工技术资料上。
3) 光缆布放
(1) 管道内光缆
光缆布放前，按设计规定核对并拟定本工程光缆占用管孔位置，并对所占用管孔进行必要清洗。
光缆布放方式和布放端别按照设计规定实行。光缆一次牵引长度普通不不不大于1000m，超长时应采用盘“8”字分段牵引或中间加辅助牵引办法敷设。
(2) 人(手)孔内光缆
① 管道口应用专用管孔堵头封堵或建设单位提供其她封堵材料封堵。
② 光缆占用孔位使用何种颜色塑料子管应按建设单位规定实行。
③ 光缆在人(手)孔内应穿塑料软管保护，子管与塑料软管连接处用自粘胶带缠扎密封。直角转弯人孔中光缆，规定采用大转弯布放。
④ 光缆在人(手)孔内用尼龙扎带绑扎并牢固在人孔壁上，规定整洁美观，固定方式全程统一。
⑤ 光缆布放曲率半径应不不大于光缆外径20倍。
(3) 局内光缆
① 局内光缆普通从局前人孔经地下室、上线柜引至传播机房ODF架。局内
