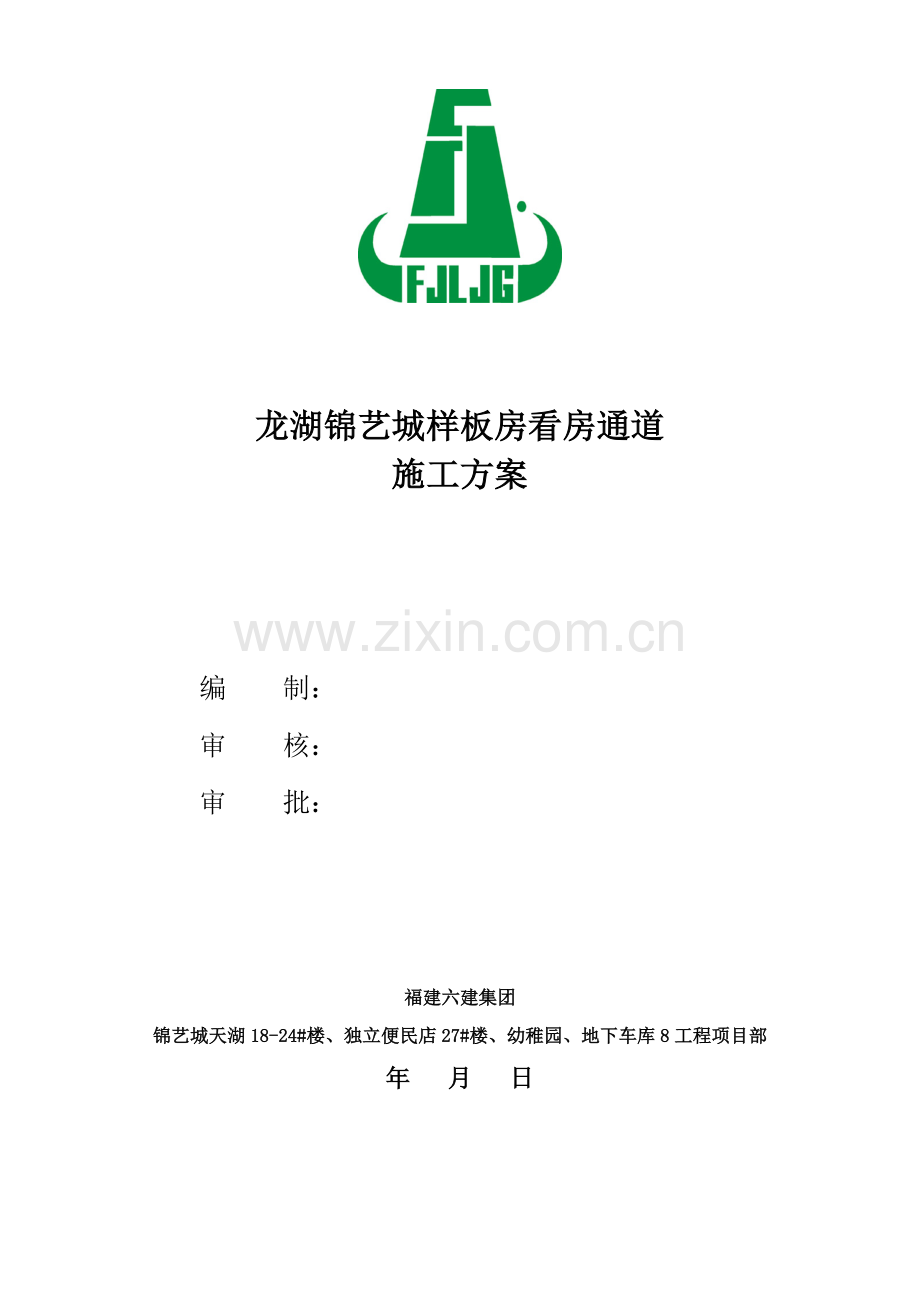

龙湖锦艺城样板房看房通道
施工方案

编 制：
审 核：
审 批：

福建六建集团
锦艺城天湖18-24#楼、独立便民店27#楼、幼稚园、地下车库8工程项目部
年 月 日

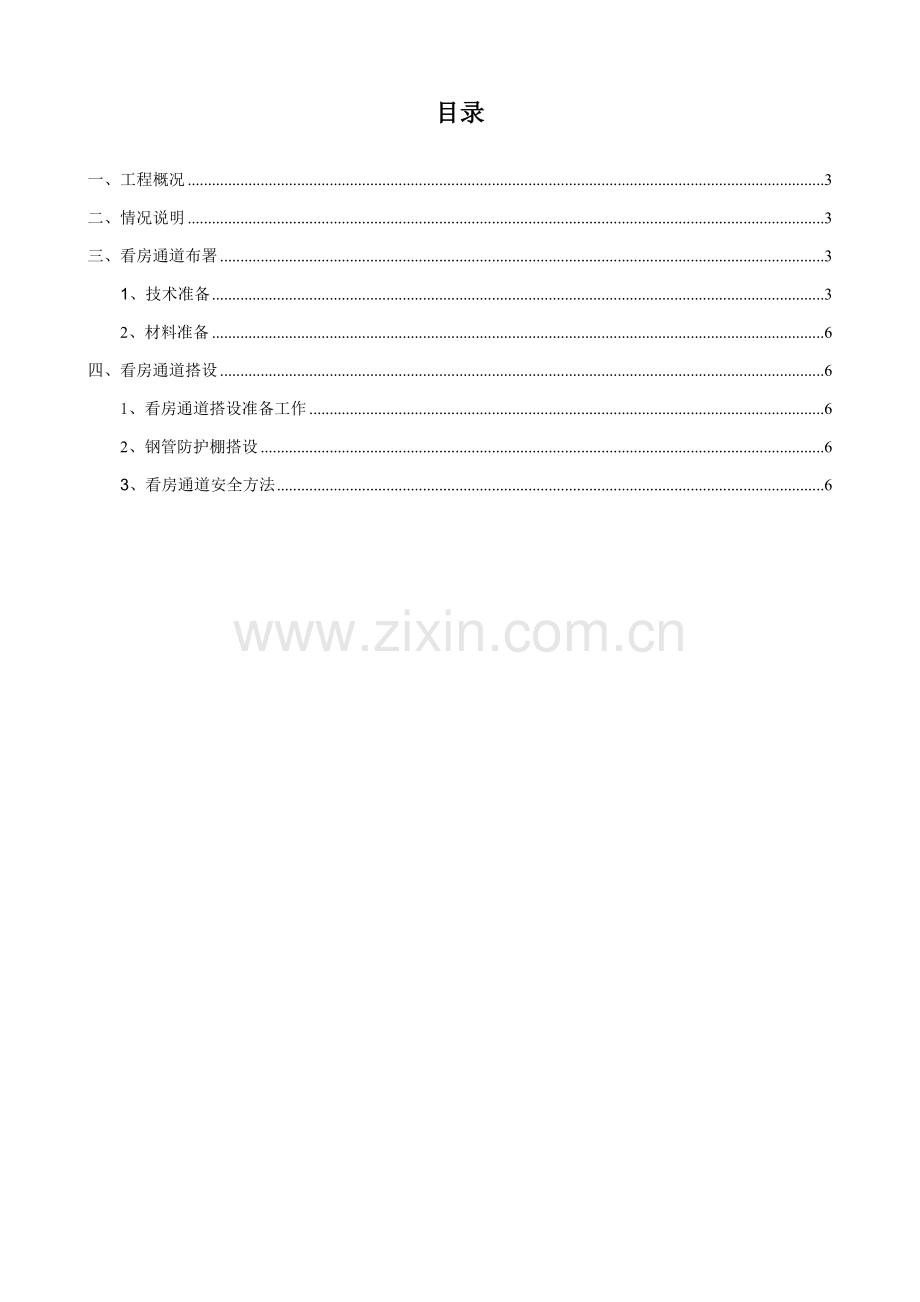

目录

一、工程概况 3
二、情况说明 3
三、看房通道布署 3
1、技术准备 3
2、材料准备 6
四、看房通道搭设 6
1、看房通道搭设准备工作 6
2、钢管防护棚搭设 6
3、看房通道安全方法 6

一、工程概况
（1）工程名称：龙湖锦艺城天湖18-24#楼、独立便民店27#楼、幼稚园、地下车库8工程。
（2）工程地点:本项目在郑州市新郑龙湖镇双湖大道和郑新路交叉口东北角。
（3）参建单位：建设单位：河南锦恩置业；设计单位：郑州市建筑设计院；勘察单位：郑州岩土工程勘察设计院；施工单位：福建六建集团；监理单位：河南海华工程建设监理企业。
（4）建筑规模：本工程总建筑面积约为81805.41平方米，由1栋11层，4栋8层，2栋7层多层住宅，1栋2层商业和1栋1~3层幼稚园组成，地下车库整体连通。
二、情况说明
现龙湖锦艺城天湖项目22号楼样板房已进入装饰阶段，为确保购房人员看房安全通行，我项目部应甲方要求已开始着手现场内看房安全通道搭设准备工作；该工程22#楼西单元-1~2层、4层为施工样板层，西单元B户为精装样板间，4层西单元D、E两户为硬装样板间。业主看房通道从洋房一期往东经过20、21#楼之间地库顶板，再通往22#楼西单元施工样板区，详见平面部署图。

三、看房通道布署
防护棚搭设部署见平面部署图，长度约为100米，宽度4米，净高不低于3.3米，详见防护通道搭设示意图。
1、技术准备
1.1、 防护棚结构
采取φ48钢管搭设防护棚，搭设形式详见下图。

防护棚总高度为5.35米，立杆间距1.2米，设一道距地面200mm高扫地杆、5道纵向水平杆（间距1.1米），通道外侧满设剪刀撑。防护棚顶部上层满铺双层50mm厚竹跳板。车库完成面和22#楼楼梯间地面高差450mm，通道走道高度根据车库回填土完成面标高144.60m搭设，通道距地200mm设置第一道纵向水平杆，纵向水平杆上方设置小横杆，间距随立杆间距。小横杆上方沿通道宽度满铺一道脚手板，面层满铺竹胶板，用钉子和脚手板定牢靠。通道内侧表面满设竹胶板两道（1.83米+0.915米），用铁丝和架体固定牢靠，防护通道外侧立面满挂绿色安全密目网。详见附图。
2、材料准备
看房通道防护棚搭设所需材料：8#、12#铁丝，φ48脚手架钢管，十字扣件、对接扣件、转向扣件，，50mm厚竹跳板，50mm厚脚手板，15厚竹胶板，1500×6000mm绿色安全密目网等。
四、看房通道搭设
1、看房通道搭设准备工作
安全通道在地下室顶板砼面上，待21#~22#地下车库顶板防水和保护层施工完成后开始看房通道防护棚搭设。
搭设防护棚所选择钢管、扣件、脚手板、安全网必需采取符合国家相关要求合格产品。在搭设前必需由专职安全员进行质量检验确定，符合要求后方可使用。在搭设过程中架子工长要加强检验，发觉有不符合要求产品立即更换，
脚手管：采取φ48、壁厚3.5mm钢管，表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深划道，表面应满涂防锈漆，立杆、水平杆应油漆成黄黑相间，剪刀撑油漆成黄黑相间。
扣件：新扣件进场必需有出厂合格证。旧扣件使用前必需由专职安全员组织架子工班对旧扣件逐只检验合格后装袋备用，有裂缝、变形旧扣件作为废品处理严禁使用，出现滑丝螺栓必需更换。
脚手板：采取厚50mm，宽度大于200白松木板，两端各设12#镀锌钢丝箍两道，腐朽脚手板不得使用。
竹跳板:采取厚50mm，宽度220mm,长度3米竹架板，弯曲变形竹跳板不得使用。
安全密目网：安全密目网只能做立网防护使用,安全密目网必需有合格证，绑扎安全网严禁使用铁丝。
2、钢管防护棚搭设
2.1、在搭设防护棚前对架子工进行书面安全、技术交底，明确搭设要求和施工方法和安全注意事项，并由专职安全员监督实施。
2.2、防护棚架子搭设次序和方法，由一端向另一端推进，由下向上分步进行搭设方法。
2.3、防护棚架子立杆间距1.2米，搭设置杆应拉通调直确保立杆整齐美观。
2.4、离地200mm高搭设一道纵向扫地杆，距地1500mm设置第一道纵向水平杆，向上每隔1.1米设一道纵向水平杆，距地4.8米高设第四道纵向水平杆，距地5.3米设第五道纵向水平杆。在第一、四、五道纵向水平杆上部设置横向水平杆，间距随立杆间距。
2.5、为增强架子稳定性，在架体外侧满设剪刀撑。
2.6、纵向水平杆接长采取对接扣件连接。对接扣件应交错部署，接头错开距离大于500mm。

3、看房通道安全方法
1、通道两侧均采取密目网封闭，密目式安全网挂设在外排架内侧。
2、通道门口设“看房通道”标示牌，并张贴悬挂醒目安全提醒警示标志。
3、排架搭设人员必需是经过按现行国家标准《特种作业人员安全技术考评管理规则》（GB5036）考评合格专业架工。上岗人员定时体检，合格者方可持证上岗。
4、在安全通道使用期间，严禁拆除各节点处纵、横向水平杆，纵、横向扫地杆。
5、大风、雨后，要立即组织相关人员对安全通道进行检验维护。平时由项目部安全管理机构定时检验
附图：
