多层脚手架方案工程类资料.doc

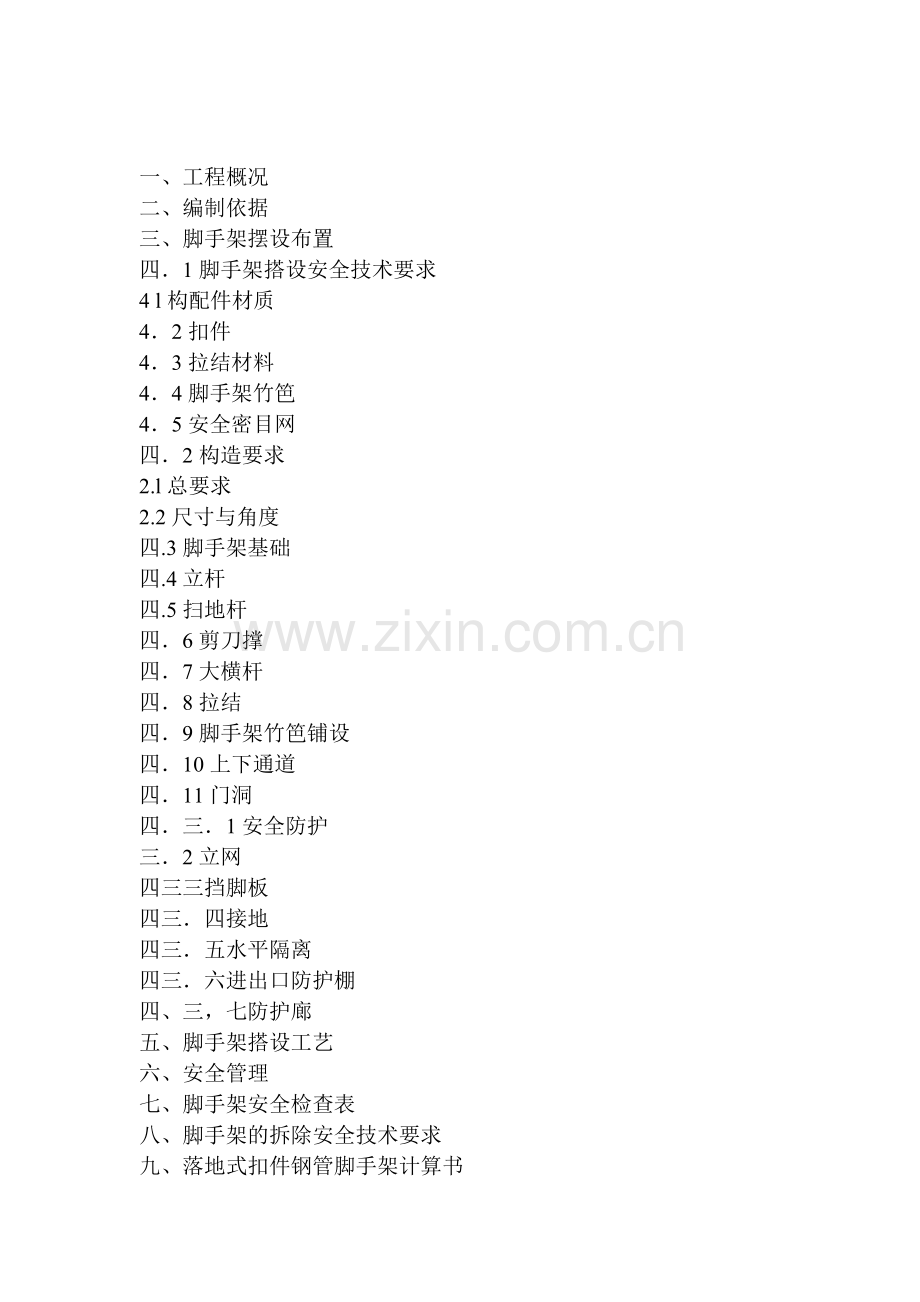

一、工程概况二、编制依据三、脚手架摆设布置四1脚手架搭设安全技术要求4 l构配件材质42扣件43拉结材料44脚手架竹笆45安全密目网四2构造要求2.l总要求2.2尺寸与角度四.3脚手架基础四.4立杆四.5扫地杆四6剪刀撑四7大横杆四8拉结四9脚手架竹笆铺设四10上下通道四11门洞四三1安全防护三2立网四三三挡脚板四三四接地四三五水平隔离四三六进出口防护棚四、三，七防护廊五、脚手架搭设工艺六、安全管理七、脚手架安全检查表八、脚手架的拆除安全技术要求九、落地式扣件钢管脚手架计算书十、落地式脚手架示意图工程名称：阳光水岸15#18#楼工程 建设单位：五河大盛置业有限公司 设计单位：芜湖鸠源建筑设计有限公司 监理单位：蚌埠市工程建设监理公司 勘察单位：江苏省地质工程勘察院 施工单位：安徽宝翔建设集团有限责任公司 一、工程概况 本工程位于安徽省蚌埠市五河县城，东侧为青年路，南为兴县路，结构形式为剪力墙结构。 五河阳光水岸本工程为五河县阳光水岸15#18#楼，15#18#楼建筑高度1704m，总建筑面积为120019m2。外脚手架采用单立杆双排落地式钢管、扣件脚手架。六层框架结构(带阁楼层一层)，建筑物檐口高度1765米。 二、编制依据 1、建筑施工扣件钢管脚手架搭设安全技术规范JCJl302001： 2、建筑施工安全检查标准JGJ5999； 3、施工现场安全生产检测标准JGJ 5999； 4、安徽省建筑工程施工现场安全标准管理标准。 三、脚手架摆设布置 本工程15#18#楼建筑总高度1765m，采用单杆双排落地式脚手架。四、脚手架搭设安全技术要求l、钢管规格中4835mm，表面黄色油漆。 2、钢管质量符合国家标准直缝电焊钢管(GBT13793)或低压流体输送用焊接钢管(GBT3092)钢号Q235一A级钢。3、禁止使用严重锈蚀，弯曲变形、有裂纹、无出厂合格证和生产许可证或无检测合格证明的钢管。4、立杆两端面切口须平直。严禁有斜口、毛口、卷口等现象。42、扣件1、扣件应符合国家标准钢管脚手架扣件(GBl5831)。2、禁止使用脆裂、变形、滑丝、无出厂合格证书和生产许可证或无检测合格证书的扣件。3、在螺栓拧紧扭力矩达65Nm时，不得发生破坏。4、使用新旧扣件应进行防锈处理。43、拉结材料：钢管48X 35mm，预埋管钢管或预埋铁。44、脚手片竹笆：竹笆整齐完好。不准使用枯脆、单径、破损、散边的竹片底笆。45、安全密目网1、密目网应符合GBl690997标准。2、2000自100cm2。每张网上均缝有出厂“合格证”和安鉴标志。3、禁止采购和使用无生产许可证、无出厂合格证、无检测合格报告的“三无”劣质密目网。 四、2构造要求 21、总要求 1、横平竖直，连接牢固、底角着实、层层拉牢、支撑挺直、畅通平坦，安全设施齐全、牢固。22、尺寸与角度1、立杆纵距：L.5米。2、立杆横距：l.05米。3、步距：首步l.6米，第二步以上1.8米。4、内立杆距墙面300mm5、小横杆伸出长度:出内立杆100mm,出处立杆100mm。6、剪刀撑每隔9M设一道，斜角度为45。一60。7、拉结点、设首步拉结，按二步三跨间距，梅花型设置。8、变形与偏差：立杆垂直偏差l200。大横杆允许挠度杆长的150。9、扣件扭力矩：螺栓拧紧力矩40Nm且65Nm。四、3、脚手架基础1、外脚手架基础为回填土，回填土前必须把基础内的积水淤泥和杂物等清除干净。2、检查回填土的质量，不能把带有腐蚀性的；带有杂物的土用于回填，验收合格后进行填土。3、回填要先深后浅，分层夯实，每层厚度不超过30 cm4、回填土须监理验收并经检测符合设计规范要求。由建设单位监理单位书面通知确定，然后进行脚手架基础的硬化，防止由于土方回填的质量问题造成脚手架的不均匀沉降变形成的危险源。5、在外脚手架基础边，围绕外脚手架设置通长排水沟，排水沟净尺寸6n200200，并用m5水泥砂浆在排水沟壁、沟底抹光。6、从建筑物外墙边至外架外边回填夯实，铺设50mm厚石子，上浇筑150厚C20混凝土抹平，排水度5。脚手架基础必须高出自然地面50mm以上。7、在硬化的地面，沿脚手架立杆下端不少于2个纵距长度铺10#槽钢后搭设脚手架。8、脚手架搭设后，不得随意开挖基础。四、4、立杆l、立杆接长，对接接长，顶步可采用搭接，搭接长度10cm采用不少于2个旋转扣件固定。2、端面钢管两端面切斜偏1.7mm3、接头：A相邻立杆接头相互错开一个步距(不得在同一平面上或同步内)。B同步内相隔立杆接头高差05m至主节点。4、转角杆脚手架转角处的阴角阳角必须设置立杆。5、双立杆拼固：双立杆间紧固扣件每步(1.8)为二个回转扣件距上，下主节点均为450mm，两扣件间距为900mm。四、5、扫地杆1、纵向杆：立杆的底座向上200 mm处，应连续设置纵向杆,用直角扣件与立杆固定。2、横向杆：在纵向扫地杆的下方，与其每根立跟相交处设置横向扫地杆。3、接长采用对接接头。四、6、剪刀撑l、剪刀撑搭接长(不接对接)搭接长度1m，钢管端伸出扣件盖板300mm。4、采用4835钢管，长度在700mm左右，一端用直角扣件与脚手架内立内杆扣紧，另一端与梁柱内预埋钢筋焊接连接。5、同步设置、当脚手架搭至有连墙件的预制点时，在搭设完该处的立杆，纵向水平杆，横杆向不平杆后应立即设置连墙中。6、顶撑、应可靠地板在砼圈梁，柱等结构上，使用脚手架不摇动。7、严禁使用仅有拉筋的柔性拉结。8、临时拉结当脚手架搭设施工层高出拉结2步时，应采取临时稳定措施，直至上层接结安装完后方可根据情况拆除。9、拉结不得拉在大横杆，窗框，避雷带及锈蚀的预埋件上。四、9、脚手竹笆1、脚手片竹笆铺设，施工层必须满竹笆，竹笆应其主竹筋垂直于大横杆与向铺设，对接平铺，并不得有探头板竹笆现象。2、竹笆固定，竹笆绑扎牢固。四个角应用双股18#镀锌铅丝固定绑扎在大横杆上。四、10、上下通道1、设置外走行人上下通道、通往各层、并与脚手架同步搭设2、坡道行人道1：3运实1：63、防滑条每隔25-30cm设防滑条4、行人通道净高不得低于1.8m。5、严禁搭设在外有电源线路一侧。6、坡面铺设采用竹笆铺设。7、剪刀撑、斜道处立面应设独立的纵、横向剪立撑。8、外侧防护张挂绿色密目安全网。四、11、门洞1、当步距(h)小于纵距(1n)时应采用A型。2、当步距(h)大于纵距(1n)时应在B型。3、双排脚手架门洞上的桁架应在顶面，前后面两侧面等5个平面内设置斜腹杆。4、斜腹杆的固定详见JCJ30一2001规范6522规定。四、三、安全防护1、防护栏杆高度，第二步起每步必须在12m和06m高处，分别设置二道处防护栏杆，顶步应在13m09O4m高处，分别设置二道处防护栏杆，高出女儿墙上lm，高出檐口上15m。2、内栏杆脚手架内侧位于垂直洞口段。坠落高度2m时，应设上、下两道内防护栏杆，并随脚手架同步搭设，高度同外栏杆。3、杆件接长(弧面、转角处和靠近转角处的未根栏杆除外。4、高处作业面脚手架栏杆必须始终高出作业面l一12m以上。5、设置与竹笆铺设同步设置，第二步以上不得出现有脚手笆无妨护栏杆和安全网的现象。6、封头脚手架端部设二道栏杆的封头。三、2、立网1、脚手架四周应全部张挂密目网。2、密目网应张设在脚手处的立杆内侧。3、密目网下边与大横杆、网与网相互间应环环绑扎，不留缝隙。4、禁止使用破损、肮脏、有障碍施工形象和市容的安全网。四、三、三、档脚板l、作业层连续设置18cm高档脚板，并不少于2步。2、外走道从上到下连续设置档脚板。3、档脚板黄、黑油漆相间。 四、三、四、接地1、接地R4。2、脚手架每转角一组(二根)并联作电气连接。3、4835钢管L=15m打入土层，外露长10 cm。4、分别在导线电气连接点处的钢管上焊M12螺杆，用于连接接地地线。不得将导线压接在扣件螺栓上。5、接地线为10 mm2 。多股铜导线，亦可用10钢筋或404扁铁作接地线。6、做好电阻测验记录。四、三、五、水平隔离1、当立杆与建筑物墙面间距大于15 cm以上时，应设水平隔离。2、隔离方法，在小横杆悬挑的部位，统长把绑扎扣两根纵向杆件，再铺上条形竹笆或条形安全网。小眼网25cm3、脚手架内侧与结构凹入部分形成的水平洞井，应每步均作隔离。四、三、六、进出口防护棚l、每一进出通道口上方均搭设防护棚。 2、搭设尺寸。棚净高35m宽度两侧大于通道口宽15m。长度脚手架高处应坠落半径值，满铺竹笆或木板。3、斜撑防护棚的处三立面，应设落地的双肢斜杆。4、防护棚建筑物的高度24m时，搭一层、超24m时搭设双层防护棚包括吊装区域。5、面向人行道行车道的外立面。在顶应伸出其不意35m，行车道下弦42m。3、跨度，当3.5m时，采用桁架搭设方法。4、立杆纵距20m。5、防护笆，顶棚采用竹笆满铺，下方搁棚40cm，并在搁栅上先铺密目网。6、斜撑，防护廊沿纵向设双向斜杆(八字撑)间距9m。7、围护、面向行人，行车道的外立面，在顶应伸出lm的坚向围护。可造用竹笆或密目网。五、脚手架搭设工艺搭设脚手架为了达到外观横平竖直，几何图形一致的效果，保障架子工的自身的安全，搭设时必须遵守搭设程序。不得随意施工，必须集中配合。杆件的运输、操作平部位的材料堆放都必须严格遵守高处作业技术规范的要求。严禁物件传递以抛掷方式进行，应注意以下操作要领。1、脚手架顺序-小横杆-大横杆-拉结一搁栅一剪刀撑一脚手笆一档脚板一密目网一内隔离。2、搭前应熟悉本脚手架施工方案，掌握工程平面及立面的构造特点，并严格按本方案施工。3、竖立立杆的选用必须里，外交错(见图)竖杆必须集体配合。按里立杆一外立杆一小横杆一大横杆的搭设顺序，依次进行。大横杆的架设必须留出与一立面交合的长度。4、当四根立杆竖立后，并将进行纵、横水平杆的牵连。即形成的初步的第一单元架体，由于该架体在不断延伸中受到架杆时的晃动，会导致纵、横移位，基础倒塌。因此应及时采取抛撑临时支撑措施，以及每延伸二跨，应设置临时稳固措施。5、在搭设过程中，应随时按规定校正步距，纵距、横距及立杆的垂直度，立杆必须垂直搭设中可以以自测的手段对附近建筑物的墙角，或采用垂直校正。校正后，方可进行扫地杆的牵连保证初搭架体的稳定。扫地杆高度搭设在应与地面不大于200 mm左右。6、为保证架体的稳定，选择扣件必须是圃接形成的直角扣件。扣件螺栓的拧紧程度，应是扭矩板手实测的40一60N，m反胃内。一般控制在40一65N.m7、大横杆的布置，由于长杆的长度一致，形成了里，外大横杆的结点一致，如不注意会导致同跨大横杆的接点在同一垂直线中，由于对接扣件的接触面太短。因此可从下列三种架杆的方法得以解决。(1)实际进行上、下步的交错。(详见图)即长度不通的杆作大横杆上、下步的交错搭设。(2)为防止以上步层架设的大横，其结点在同一垂直线中，同步层设置。其结点与相邻的大横杆错开。(3)虽然步层的大横杆在同一垂直方向，但只要每步内上下防护栏杆的结点与之错开，也能达到目的。8、小横杆的架设虽附壁绑扎，但大横杆与立杆扣件连结。9、当搭设首步架完工后，应及时安装拉结点，二步架体搭设完工后及时搭设剪刀撑。在搭设剪刀时，及时校正立杆的纵向垂直，剪刀撑接触的立杆，必须缝点必扣，但不宜与大横杆连结。在进行拉结点架设中，应校正脚手架横向的垂直，使立杆在360。角中保持垂直，即轴心垂直。完成剪刀撑和拉结点以后，应及时拆除第一步架杆时设置的临时撑杆或拉杆。10、脚手架门洞两侧为双立杆、由在二步完成后，可同时进行双拼杆的连接固定。双拼杆与被拼杆的长度错开，不准两杆接点在同一水平面。双管立杆中副立杆高度不小于3步。11、当脚手架底部开启出入门的部位，产生悬空，应在施工第一步时，必须考虑，去掉立杆的这一部位，事先有临时立杆支撑和牵连。悬空部位的立杆底部与临时立杆的顶部作附壁连结，待上部纵向牵连后，并在相应的加固措施完成后，则可拆除时的立杆。包括水平，钢筋脚手架的开口一般不大于5400mm。大于时，应经计算或采取型钢作梁柱。架子架不能自行其事。 12、搭设脚手架，应沿建筑四周联接。一步一步递升。不允许分立面架设后再合龙，也不允许踏步式搭设施工。13、必须分段的脚手架，如施工升降机，进料口的里外立杆，应绑扎横向斜撑直至顶步的措施，以增加脚手架横的刚度。同时加密目网及两端口与建筑物的拉结。六、安全管理1、作业人员必须持有效特种作业上岗证。2、正确佩戴劳动保护用品，遵守操作规程，禁止酒后作业。3、必须严格脚手架施工方案技术交底。4、基础未经验收，不得搭设脚手架。5、分步验收，验收合格后，悬挂“脚手架验收合格牌”标识。6、脚手架结构阶段施工转入装饰阶段，必须进行再次验收手续。7、分包单位使用脚手架，在移交使用前必须由总包、分包单位使用脚手架，在移交使用前必须由总包、分包单位双方共同验收。并做好安全防护设施交接验收记录：8、脚手架未经验收或验收不合格，不得使用。9、人货电梯卸料平台架，必须与脚手架架体分开。10、不得利用脚手架作模板支撑作用，或固定泵砼输关管道，不 得利用模板支撑搭设在脚手架上。11、严禁在脚手架上超载堆物。及时清除架体上网上杂物。12、严禁擅自拆除脚手架拉结点，栏杆、各种受力杆件，扣件安 全网等。如确因施工原因需拆除或加固措施，必须经项目部技术负责人审批同意后方可拆除。13、严禁在脚弓兰架上缠绕电线，起重把杆、缆风绳、堆放钢管筋，钢管、钢管、扣件、模板、卸料平台等。14、在脚手架上从事电焊或气焊作业，必须有防火措施和专人监护、不得在脚手架上乱扔烟头，防止火星燃烧。15、每月建立健全脚手架的检查和维护制度。16、每月进行一次专项检查，特别是台风、雷暴雨、雪等自然灾害天气前后加强检查排除险情。17、脚手架均布荷载不得超过270KGM，严禁超载。18、搭拆脚手架作业人员禁止翻爬脚手架。禁止人体在密目网外悬空加接剪力撑。19、凡遇强风(6级以上)雷雨天气、雾雪天气等气候和夜间应停止脚手架搭设，拆除作业。20、拆除作业前应有专人负责监护，并有警戒、悬挂警戒标志，严禁非作业人员入内。2l、拆除脚手架时必须逆搭设程序操作。严禁上下同时拆除和高处抛掷材料。并严格执行JGJ130一2。01规范。7.4相应规定。八、脚手架的拆除安全技术要求l、凡不符合作业条件的(高血压、心脏病、贫血、癫痫病和深度机眼等)人员，一律禁止高处作业，严禁酒后作业。2、拆除前由项目部工程负责组织有关人员全面检查脚手架的扣件连结、拉结点、支撑体系是否符合安全要求。3、严格正确使用劳动保护用品，正确使用安全帽、安全带进入高处作业区。高处作业必须穿软底鞋，并遵守高处作业的规定。工具必须入袋、物件严禁高处抛掷。4、凡遇到强风、雷雨、雪雾天气和夜间，应停止拆除工作。5、因特殊需要夜间操作，必须有良好的照明。6、拆除作业区域地面，应根据要求设醒目的警戒区域标志，并设专人监护。7、拆除时，应及时关闭好建筑物处开窗扇，清除伸向窗外的一块材料，防止拆除时碰撞导致高处坠物。8、拆除时需进行墙面焊割作业时，必须配备消防监护人员和消防器材。同时应配备接火桶置于焊割下方，防止焊割火花或切割物的溅落引起火灾事故。9、脚手架拆除应绕建筑周边一步一步循序渐进行拆除，不允许踏步式拆除。严禁上下同时作业，分段拆除高差不应大于二步。如高差大于二步应增设临时拉结加固。10、作业人员进入岗位后，应先进行检查，如遇薄弱部位时，要先加固，后拆除。对步层面留存的物件垃圾等清理输送地面。11、脚手架拆除时的程序：安全网、挡脚板-竹笆-防护栏杆-搁栅-剪力撑-拉结筋-大横杆-立杆。12、剪力撑、拉结点等登高设施的拆除，必须与整体脚手架拆除同步，不允许先拆，严禁先将拉结整层或数层拆除后再拆除脚手架。13、拆除单根5m以上的立杆，应两人以上配合。不得单独拆卸。14、作业人员应集中精力，保持高度安全意识，注意站立位置，用力均需得当。防止原杆件在搭设校正弯曲时，其弯势的回弹。15、翻掀垫铺竹笆应自外向里翻起竖立，防止外翻将竹笆上未及时清除的残留物从高处坠落的伤人，竖起竹笆应插入下步的脚手架内，不要持竹笆在搁栅或大横杆上行走传运。不得高处向外抛掷竹笆。16、拆至开洞处上部(悬空底部)时，应在悬空上方保留二步，及时加设临时立杆作支撑保护。防止未加临时措施而导致悬空部位的坍塌。17、当日完工后，应仔细检查岗位周围情况，不允许留有隐患，如发现隐患应及时修复或至少完成至一个程序，一个部位的结束，方可撤岗。同时要清除步面浮动物件，防止复岗后的自伤事故发生。18、钢管脚手架拆至地面尽头时，特别是最后里外四根立杆时，应集中相互配合，防止倒架事故，应在拆除扫地杆至下部最后一根立杆的高度6m时，应先适当位置搭设临时抛撑。加固后再拆除拉结点。19、拆除立杆的地面，及时处理接地桩或脚手架原部的地面。留有其他设备的攀桩等物。防止留下隐患导致事故。20、输送至地面的材料，应分类堆放整齐。目 录第一章 项目的意义和必要性11.1 项目名称及承办单位11.2 项目编制的依据11.3 肺宁系列产品的国内外现状21.4产业关联度分析31.5项目的市场分析4第二章 项目前期的技术基础82.1成果来源及知识产权情况，已完成的研发工作82.3产品临床试验的安全性和有效性8第三章 建设方案233.1建设规模233.2 建设内容233.3产品工艺技术233.5产品质量标准293.6 土建工程373.7 主要技术经济指标39第四章 建设内容、地点414.1 建设内容及建设规模414.2 建设地点414.3外部配套情况44第五章 环境保护、消防、节能465.1 环境保护465.2消防495.3节能50第六章 原材料供应及外部配套条件落实情况526.1主要原辅材料、燃料、动力消耗指标526.2 公用工程54第七章 建设工期和进度安排567.1建设工期和进度安排567.2建设期管理56第八章 项目承担单位或项目法人所有制性质及概况578.1 项目承担单位概况578.2 企业财务经济状况588.3 项目负责人基本情况59第九章 投资估算与资金筹措629.1 项目计算期629.2 投资估算的编制依据及参数629.3 投资估算629.4 资金筹措649.5 贷款偿还64第十章 财务评价6510.1财务评价依据6510.2销售收入和销售税金及附加估算6510.3利润总额及分配6610.4盈利能力分析6610.5不确定分析6610.6财务评价结论68第十一章 项目风险分析，效益分析6911.1 风险分析6911.2 效益分析70
