二级造价师核心考案【安装实务】.pdf

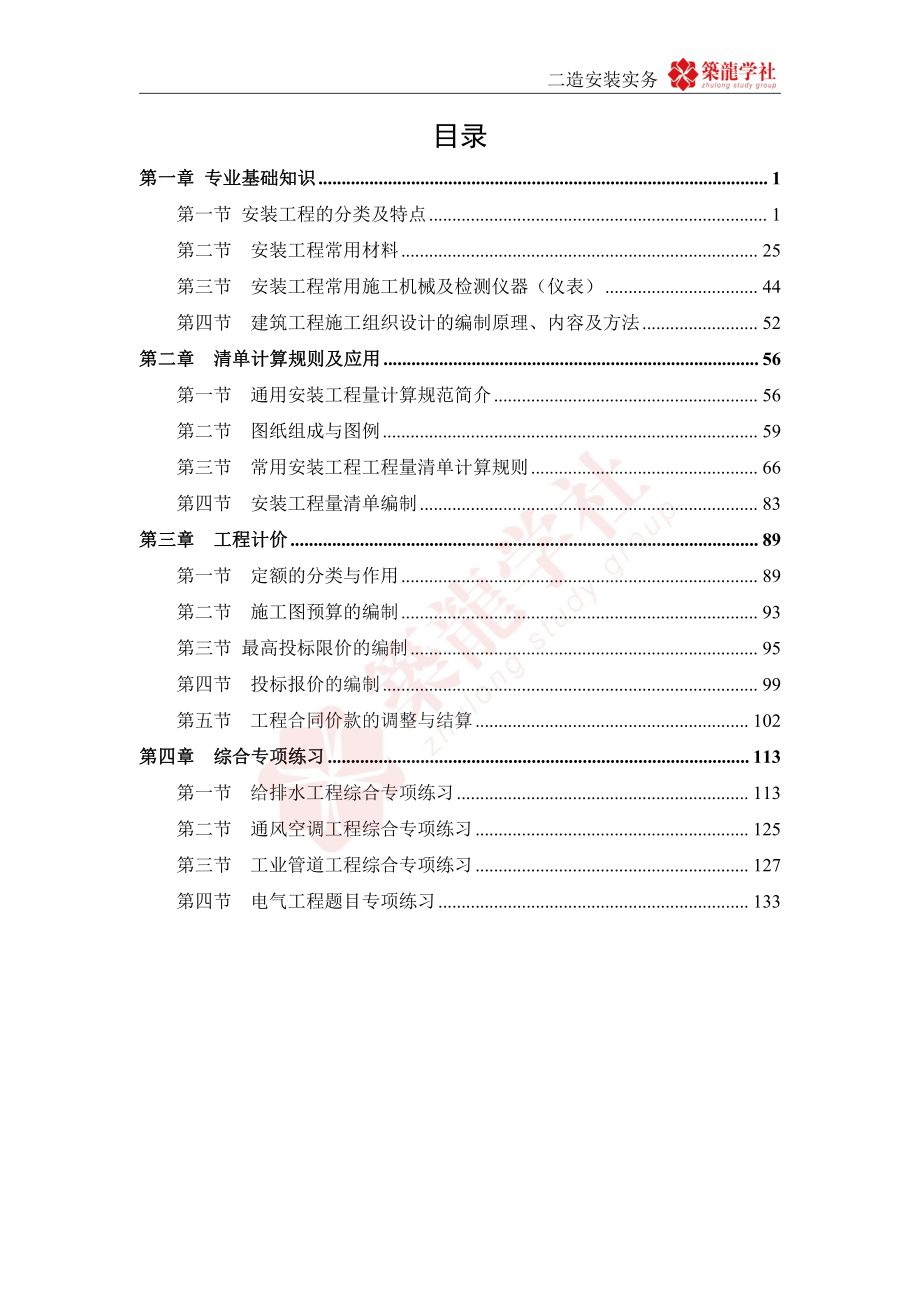

二级造价师核心考案筑龙学社编二造安装实务目录第第一一章章 专专业业基基础础知知识识.1第一节 安装工程的分类及特点.1第二节安装工程常用材料.25第三节安装工程常用施工机械及检测仪器（仪表）.44第四节建筑工程施工组织设计的编制原理、内容及方法.52第第二二章章清清单单计计算算规规则则及及应应用用.56第一节通用安装工程量计算规范简介.56第二节图纸组成与图例.59第三节常用安装工程工程量清单计算规则.66第四节安装工程量清单编制.83第第三三章章工工程程计计价价.89第一节定额的分类与作用.89第二节施工图预算的编制.93第三节 最高投标限价的编制.95第四节投标报价的编制.99第五节工程合同价款的调整与结算.102第第四四章章综综合合专专项项练练习习.113第一节给排水工程综合专项练习.113第二节通风空调工程综合专项练习.125第三节工业管道工程综合专项练习.127第四节电气工程题目专项练习.133二造安装实务1第第一一章章 专专业业基基础础知知识识第第一一节节 安安装装工工程程的的分分类类及及特特点点第一节一、安装工程定义与分类二、电气工程三、管道工程四、消防工程五、通风与空调六、除锈、刷油、绝热一一、安安装装工工程程定定义义与与分分类类（一一）定定义义通用安装工程工程量计算规范GB50856 规定：安装工程是指各种设备、装置的安装工程。设备是指各类机械设备、静置设备、电气设备、自动化控制仪表和智能化设备等。设备安装是安装工程的主体。民用建筑设备：给排水设备、通风空调设备、电梯、采暖供热设备等。工业（艺）设备：机械加工厂、石油化工厂、矿井、火力发电厂等安装的生产设备。管路是指将管道与管件、附件组合形成的系统。通风空调管道，工业管道，消防管道及给排水燃气管道。线路是指将电线电缆与组件、附件组合形成的系统。（二二）分分类类机械设备安装工程、热力设备安装工程、静置设备与工艺金属结构制作安装工程、电气设备安装工程、建筑智能化工程、自动化控制仪表安装工程、通风空调工程、工业管道工程、消防工程、给排水采暖燃气工程、通信设备及线路工程、刷油防腐蚀绝热工程等。二造安装实务2二二、电电气气工工程程电气工程（一）变配电工程（二）母线安装工程（三）控制、保护设备及低压电气（四）蓄电池（五）滑触线装置（六）电缆（七）防雷接地装置（八）配管配线（九）照明器具（十）电气装置调整试验（一一）变变配配电电工工程程变配电工程：向建筑物供应电能、变换电压和分配电能的电气工程。由于变配电工程中的中间枢纽（核心）是变配电所，变配电工程也称变配电所工程。包括高压配电室、低压配电室、控制室、变压器室、电容器室等五部分的电气设备安装工程。配电所与变电所的区别：配电所内部没有装设电力变压器。1.变配电工程安装的电气设备组成内容（1）变压器：油浸式变压器、干式变压器、单相变压器等；（2）高压电器：高压开关柜、高压断路器、高压隔离开关、高压负荷开关、高压熔断器、高压避雷器等；（3）低压电器：低压配电屏、继电器屏、直流屏、控制屏、硅整流箱等。2.高压变配电设备（1）变压器按功能分为：升压、降压；按绕组导体分为：铜绕组、铝绕组；按冷却方式分为：油浸式、干式；按用途分为：普通、特种；按相数分为：单相变压器、三相变压器。3二造安装实务变压器的要点对比特点油浸式变压器干式变压器外观只见外壳，壳内是变压器油，油中浸泡线圈。可直接见到线圈冷却油将热量带至散热器空气容量及电压无限制1600KVA 以下；10KV 以下造价常规同规格高许多安装位置单独变压器室或室外室内优点造价低、维护方便防火性良好缺点可燃、可爆造价高、维护麻烦适用场合常规场所室内高要求场所（2）高压断路器按灭弧介质：油断路器、六氟化硫断路器、真空断路器；按油量多少：多油断路器（油作为绝缘介质与灭弧介质）、少油断路器（油仅作为绝缘介质）。作用：用于切断高压电路中的电流；当电路发生故障的时候，也能够起到保护装置的作用。二造安装实务4（3）高压隔离开关需与高压断路器配套使用，其主要功能是保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；断开后有明显可见断开间隙。（4）高压负荷开关常与高压熔断器串联配合使用，与隔离开关类似断开时有明显的可见间隙，不同处在于有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但不能断开短路电流。要点对比设备正常负荷故障电流灭弧功能明显间隙作用高压断路器可切断可切断有无通断负荷，短路保护5二造安装实务高压负荷开关可切断不可切断有有通断一定的负荷，断开负荷后，隔离电压高压隔离开关不可切断不可切断无有（5）高压熔断器主要功能：对电路及设备进行短路和过负荷保护。分类：户内交流高压限流熔断器 RN户外交流高压跌落式熔断器 RW并联电熔器单台保护用高压熔断器 BRW（6）互感器概念：互感器是电流互感器和电压互感器的合称。主要功能：使仪表和继电器标准化，降低仪表及继电器的绝缘水平，简化仪表构造，保证工作人员的安全，避免短路电流直接流过测量仪表及继电器的线圈。（7）避雷器二造安装实务6主要功能：保护设备线路免受雷电过电压或误操作的过电压损害的设备。（8）高压开关柜高压开关柜：又称成套开关或成套配电装置，以断路器为主的电气设备，厂家根据电气一次主接线图的要求，将有关高低压电器以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统接收和分配电能的装置。按结构形式分类：固定式（G）、移开式（手车式 Y）按功能分类：馈线柜、电压互感器柜、高压电容柜、电能计量柜、高压环网柜3.低压配电设备（1）低压熔断器：用于设备及线路的过载与短路保护。（2）低压断路器：通断电路，短路、过负荷、欠压、失压自动跳闸保护；按灭弧介质分类：空气断路器、真空断路器按结构分类：万能断路器(框架结构)、塑壳式断路器(装置式)按安装形式：固定式、抽屉式按保护性能：非选择型、选择型（3）低压配电屏和配电箱7二造安装实务（二二）母母线线安安装装工工程程母线：用高导电率的铜、铝质材料制成的，用以传输电能汇集、分配和传送电能的一种电力传送主干道；分类：软母线、矩形母线、槽型母线、管型母线、低压封闭式插接母线槽、重型母线。1.软母线用于室外、空间大、施工方便、造价低廉；2.矩形母线用于主变压器至配电室内，施工方便，载流量大，造价高；3.低压封闭式插接母线槽特点：结构紧凑、绝缘强度高、传输电流大、性能稳定、易于安装维修、寿命长，应用广泛。导电铜排截面越大，电能损耗就越小，但线路投资及维修管理却随之增加，选择规格时要注意技术经济的合理性。应将其敷设在强电电气竖井内，尽量靠近建筑物内用电负荷中心位置，减少干线长度，节约投资。软软母母线线矩矩形形母母线线二造安装实务8分类：密集型绝缘母线槽、空气型绝缘母线槽（三三）控控制制、保保护护设设备备及及低低压压电电气气1.配电屏功能：进行电力分配，内部有多个开关柜。电力先经配电屏分配，再输出到各个楼层的配电箱，再由配电箱分送到各个房间和具体用户。2.控制箱概念：用于各类设备的电气控制，是控制开关及原件的集合。按控制方式分为：直接控制启动星三角降压启动控制自耦降压启动控制变频器启动控制软启动控制【筑龙口诀】三丫变软来控制9二造安装实务3.照明配电箱功能：用于各类灯具、插座等小电器的电气控制，是电源开关及原件的集合。特点：单相配电箱作用半径 2030m，每回路负荷不宜超过 2kw，熔断器不宜超过 20A，接灯数量不宜超过 25 只。（四四）蓄蓄电电池池功能：蓄电池是提供直流电的一种装置，是种储存电能的设备。分类：按结构可分为：分口型、密闭型按电解液分为：酸性、碱性按用途可分为：固定型蓄电池、启动用蓄电池、动力牵引用蓄电池建筑安装中的重要应用UPS(不间断电源)在市电供电时，它是稳压器和滤波器的作用，以消除或削弱市电的干扰，保证设备正常的工作；二造安装实务10在市电中断时，它又可以通过把它为直流供电部分(电池组，柴油发电机等)提供的直流电转化为交流电供负载使用，其中由市电供电转电池供电可实现零秒切换，这样就使负载设备在感觉不到任何变化的同时保持运行，真正保证了设备的不间断运行。（五五）滑滑触触线线装装置置功能：也称为滑导线，沿着移动设备的运行轨道平行敷设若干条导体，给移动设备进行供电的一组输电装置。主要部件：护套、导体、集电器。（六六）电电缆缆定义：一种多芯导线，在一个绝缘套内裹有多根相互绝缘的线芯。特点：电缆线路与一般线路比较，一次成本较高，维修困难，但绝缘能力好、力学性能好，运行可靠，不易受外界影响。种类：电力电缆、控制电缆、通信电缆和其他电缆。电力电缆的敷设方式：直埋敷设、穿管敷设、线槽敷设、电缆沟敷设、电缆隧道敷设、架空敷设。电缆布线应符合下列规定：11二造安装实务布线原则：电缆布线的敷设方式应根据工程条件、环境特点、电缆类型和数量等因素，将满足运行可靠、便于维护和技术、经济合理等原则综合确定。路径要求：a.避免遭受机械外力、过热、腐蚀等危害；b.应便于敷设、维护；c.应避开场地规划中的施工用地或建设用地；d.应在满足安全前提下，使电缆线路最短。电缆在室内、电缆沟、电缆隧道和电气竖井中明敷时，不应采用易延燃的外护层。电缆不宜在有热力管道的隧道及管沟中敷设。电缆敷设时，任何弯曲都应满足允许弯曲半径的要求。电缆支架采用钢制材料时，应采取热镀锌防腐措施。每根电力电缆宜在进户、接头、电缆终端头等处留有一定余量。（七七）防防雷雷接接地地装装置置定义：防雷接地定义:通过组成拦截、疏导、泄放入地的一体化系统方式，防止由直击雷或雷电的电磁脉冲对建筑物本身或其内部人员和设备造成损害的防护技术。组成：由接闪器、引下线、接地装置组成。1.接闪器避雷针2.引下线建筑主筋3.接地装置接地线镀锌圆钢镀锌扁钢避雷带镀锌角钢通常钢筋接地极钢管避雷网角钢二造安装实务12（八八）配配管管配配线线定义：配管即线管敷设，是建筑施工或室内装修时用于辅助电路敷设和对电线的保护。配线即电线敷设，是在保护管中穿管敷设电线的工作。配管按敷设方式分为：明敷设、暗敷设防防雷雷接接地地工工程程组组成成示示意意图图13二造安装实务配管适用场所一览表配管种类管材特点适用场所电线管壁薄、易腐蚀干燥场所的明暗配管焊接钢管壁厚、机械强度高潮湿、有机械外力、轻微腐蚀气体的明配管硬塑料管耐腐蚀、易老化、机械强度高腐蚀性较大场所的明暗配管半硬塑料管刚柔结合、易施工、质量轻各类民用建筑暗配管穿管配线相关要求及常见形式：穿线前应当用破布或空气压缩机将管内的杂物、水分清除干净。电线接头必须放在接线盒内，不允许在管内有接头和扭结，并有足够的预留度。管内穿线应在土建施工喷浆粉刷之后进行。穿在管内的绝缘导线的额定电压不应低于 500V。导线穿入钢管后，在管子出口处应装有护线套保护导线，在不进入盒内的垂直管口，穿入导线后，应对管口进行密封处理。暗暗敷敷明明敷敷二造安装实务14不同回路、不同电压等级和交流与直流的导线，不得穿入同一管子内。以下几种情况除外：电压 65V 以下的回路；照明花灯的所有回路；同一设备的电机回路和无抗干扰要求的控制回路同类照明的几个回路，管内导线不得超过 8 根；同一交流回路的导线必须穿于同一管内，管内导线的截面总和不应超过管子截面积的 40%。【筑龙口诀】2468 穿花灯（九九）照照明明器器具具1.白炽灯2.荧光灯3.卤钨灯15二造安装实务4.吸顶灯5.壁灯6.工厂灯7.装饰灯8.高压钠灯二造安装实务169.应急灯10.防水防尘灯（十十）电电气气装装置置调调整整试试验验工程调试的全过程由以下三部分组成：单体调试、分系统调试、整套启动调试。（1）单体调试设备完成安装后未与系统连接时，根据设备安装施工交接验收规范，为其确认其是否符合产品出厂标准和满足实际使用条件而进行的单机试运或调试工作。（2）分系统调试在设备单机试运或单体调试合格后，为使系统到达整套启动所必须具备的条件而进行的调试工作。（3）整套启动调试分系统调试后，根据启动试运规程、规范，在工程投料试运前以及试运期间，对工程整套工艺运行生产以及全部安装结果的验证、检验所进行的调试。三三、管管道道工工程程（一一）给给水水排排水水管管道道系系统统1.室外给水系统室外配水管网采用树状管网和环状管网两种形式。树状管网是从水厂泵站或水塔到用户管线布置成树枝状，它只是一个方向供水，供水可靠性较差，投资低。环状管网是干管前、后贯通，连接成环状，供水可靠性好，适用于供水不17二造安装实务允许中断的地区。2.室内给水系统室内给水管道系统由引人管(进户管)、水表节点、管道系统(干管、立管、支管)、给水附件(阀门、水表、配水龙头)等组成。当室外管网水压不足时，还需要设置加压储水设备（水泵水箱、储水池、气压给水装置等）。3.室内给水方式给水方式特点与适用范围（1）直接给水适用于管网水压、水量能满足用水要求，室内给水无特殊要求的单层和多层建筑。（2）单设水箱适用于外网水压周期性不足、室内要求水压稳定、允许设置高位水箱的建筑。可充分利用外网水压，节省能量。若设置高位水箱，增加了结构荷载。（3）设贮水池、水泵适用于外网的水量满足室内的要求，而水压大部分时间不足的建筑。这种供水方式安全可靠，不设高位水箱，不增加建筑结构荷载。（4）设水泵、水箱【与序号 1 并联】外网水压高时也可以直接供水。它适用于外网水压经常或间断不足，允许设置高位水箱的建筑。此种方式可以延时供水，供水可靠，充分利用外网水压，节省能量。缺点是安装、维护较麻烦，投资较大。有水泵振动和噪声干扰，需设高位水箱，增加结构荷载。（5）竖向分区给水竖向分区给水系统按给水管网的敷设方式不同，可以布置成下行上给式、上行下给和环状供水式三种管网方式。4.排水系统组成包括以下几部分：卫生器具或生产设备用水器存水弯、排水管道系统、通气管系统、清通设备。（1）铸铁排水管强度高、耐腐噪声小，寿命长、阻燃防火、无二次污染、可二造安装实务18再生循环利用等（2）塑料排水管物化性能优良，耐化学腐蚀，抗冲强度高，流体阻力小，比同口径铸铁管流量提高 30%;耐老化。使用寿命长，使用年限不低于 50 年；质轻耐用，安装方便，相对于相同规格的铸铁管，可大大降低施工费用。（3）钢管由成组洗脸盆或饮用水喷水器到共用水封之间的排水管和连接卫生器具的排水短管，可使用镀锌钢管或焊接钢管。（二二）采采暖暖系系统统1.分类（1）按范围局部采暖系统；集中采暖系统；区域采暖系统：节能，污染小，是城市发展的方向；（2）按热媒热水采暖系统：住宅等；蒸汽采暖系统：工业建筑；热风采暖系统：大空间采暖；（3）按散热设备散热器采暖系统；暖风机采暖系统；（4）按传热方式对流采暖系统；辐射采暖系统：辐射采暖所需的热负荷要少于对流采暖所需的热负荷，因此辐射采暖更符合建筑节能设计要求。2.采暖管网的分类枝状管网、环状管网、辐射状管网。（三三）工工业业管管道道1.工业管道等级的分类按设计压力PN 等级低压管道：0PN1.6MPa中压管道：1.6PN10MPa高压管道：10PN42MPa；蒸汽管道：PN9MPa，且工作温度500时为高压。【筑龙提醒】阀门等级同样如此。2.管件、法兰、阀门（1）管件弯头异径管（大小头）弯弯头头变变径径19二造安装实务三通、四通管帽（2）法兰（3）阀门四四、消消防防工工程程火灾分类A 类火灾固体物质火灾，如木材、布类、纸类、毛、麻、棉等火灾。B 类火灾液体或可熔固体物质火灾，如汽油、煤油、原油、甲醇、沥青等火灾。C 类火灾气体火灾，如煤气、天然气、甲烷、乙烷、乙炔等火灾。D 类火灾金属或其他活性金属的火灾，如钾、钠、镁等火灾。E 类火灾带电火灾，物体带电燃烧的火灾，如变压器等设备的电气火灾。F 类火灾烹饪器具内的烹饪物(如动物油脂或植物油脂)火灾。（一一）水水灭灭火火系系统统1.消火栓灭火系统室外消火栓系组成室外消火栓给水系统由消防源、消防供水设备、室外消防给水管网和室外消火栓灭火设施组成。其中室外消防给水管网包括进水管、干管和相应的配件、附件；室外消火栓灭火设施包括室外消火栓、消防水泵接合器等。布置要求室外消防给水采用两路供水时，应布置成环状，但当采用一路消防供水时，可布置成枝状。三三通通四四通通管管帽帽法法兰兰阀阀门门二造安装实务20统向环状管网输水的进水管不应少于两条，当其中一条发生故障时，其余进水管应仍能满足消防用水总量的供给要求。消防给水管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过 5 个。管道的直径应根据流量、流速和压力要求经计算确定，但不应小于 DN100，有条件的应不小于 DN150。室内消火栓系统组成室内消火栓。室内消火栓箱安装在建筑物内的消防给水管路上，由箱体、室内消火栓、水带、水枪及电气设备等消防器材组成。消防水泵接合器：水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于 15m，并不宜大于 40m。分类（1）低层建筑设有消防水泵和消防水箱，这种给水方式同时设有消防水泵和消防水箱，是最常用的给水方式。（2）高层建筑不设分区：当高层建筑最低消火栓口处的静水压力不大于1.0MPa 或系统工作压力不大于 2.4MPa 时。设置分区：大于1.0MPa 或系统工作压力大于 2.4MPa 时，采用并联或串联方式。并联分区的消防水泵集中于底层，管理方便，系统独立设置，互相不干扰。串联分区消防泵设置于各区，管理分散，上区供水受下区限制，高区发生火灾时，下面各区水泵联动逐区向.上供水，供水安全性差。2.自动喷水灭火系统组成自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统；根据系统的用途和配置状态，可分为湿式系统、干式系统、预作用系统、防护冷却系统、雨淋系统、水幕系统(防火分隔水幕和防护冷却水幕)、自动喷水-泡沫联用系统等。分自动喷水灭火系统由洒水喷头、报警阀组、水流指示器、压力开关、末端21二造安装实务类试水装置和管网等组件组成。水流指示器：用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置。连接方式有螺纹式、焊接式、法兰式及鞍座式水流指示器。洒水喷头：在热的作用下，当温度达到预定的范围时自行启动或根据火灾信号由控制设备启动，并按设计的洒水形状和流量进行洒水的一种喷水装置。（二二）气气体体灭灭火火系系统统1.二氧化碳系统二氧化碳灭火主要在于窒息和冷却的作用。2.七氟丙烷系统（1）七氟丙烷是一种无色无味、不导电的气体，其密度大约是空气密度的 6 倍，可在一定的压力下呈液态储存。（2）该灭火剂为洁净药剂，释放后无残余物，不会污染环境和保护对象。3.IG541 系统主要适用于电子计算机房、通信机房、配电房、油浸变压器图书馆、档案室、博物馆及文物资料库等经常有人工作的场所，可用于扑救电气火灾、液体火灾或可溶化的固体火灾，固体表面火灾及灭火前能切断气源的气体火灾，但不可用于扑救 D 类活泼金属火灾。4.热气溶胶预制系统（1）S 型热气溶胶灭火剂属于无管网灭火系统，安装相对灵活，无须布置管道，工程造价相对较低。（2）主要适用于扑救电气火灾、可燃液体火灾和固体表面火灾。（三三）泡泡沫沫灭灭火火系系统统1.按喷射方式（1）液上喷射：从液面上喷入，泡沫不易受油的污染、可用廉价的普通蛋白泡沫等优点。它有固定式、半固定式、移动式三种应用形式；（2）液下喷射：从液面下喷入，有固定式、半固定式两种应用形式；（3）半液下喷射：从储罐底部注入。2.按固定方式（1）固定式：固定的泡沫消防泵或混合液泵、比例混合器、产二造安装实务22生器（或喷头）及管道组成；（2）半固定式：固定的产生器、泡沫消防车或机动消防泵，用水带链接组成的系统；（3）移动式：由消防车、机动消防泵或有压水源、泡沫比例混合器、泡沫枪、泡沫炮或移动式泡沫产生器，用水带等连接组成的灭火系统。3.按发泡倍数（1）低倍数：发泡倍数小于 20，用于甲、乙、丙类类液体储罐及石油化工装置等场所；（2）中倍数：发泡倍数 20200，实际应用少，多用于辅助灭火；（3）高倍数：大于 200。（四四）消消防防水水泵泵相相关关要要求求消防水泵广泛采用离心水泵，选择水泵时，水泵出水量不应小于所计算的消防用水量；水泵扬程在满足消防用水量的情况下，保证系统最不利点消防设备(如消火栓)所需水压。每组消防水泵采用一用一备或两用一备，多台水泵一般采用并联组合。备用水泵工作能力应不小于最大一台消防工作水泵。多层建筑在下列情况下，可不设置消防水泵：建筑室内消防用水量10L/s的建筑物；室外消防用水量25L/s 的工厂、仓库等。五五、通通风风空空调调（一一）通通风风系系统统分分类类1.按作用范围（1）全面通风：也称为稀释通风，利用清洁的空气稀释室内空气中的有害物；（2）局部通风：局部通风分为局部送风和局部排风。局部排风是最有效的治理污染物对环境危害的通风方式。（3）混合通风：全面通风与局部通风的混合；2.按空气流动的动力分类（1）自然通风：充分利用风的抽力，排出室内的有害气体，可采用“风帽”装置或“风帽”与排风道相连接的方法；23二造安装实务当进行全面通风时，风帽按一定间距安装在屋顶上；如果是局部通风，则风帽安装在加热炉、锻造炉等设备的抽气罩的排气管上，也称为有组织的自然通风。（2）机械通风：依靠转动机械进行通风；六六、除除锈锈、刷刷油油、绝绝热热工工程程（一一）除除锈锈工工程程种类管材特点适用场所手工除锈钢丝刷、砂纸、砂轮片、铲刀轻微锈蚀或无法采用机械除锈的部位半机械除锈手持砂轮机、电动钢丝刷小面积、不易采用机械除锈的部位机械除锈喷砂除锈机大面积、除锈质量要求高化学除锈化学试剂无法采用机械除锈、小面积、机构复杂（二二）刷刷油油工工程程刷油方法类别优点缺点涂刷法漆膜渗透能力强，设备简单，投资少，适应性强节省涂料生产效率低，劳动量大，易产生刷痕，外观欠佳喷涂法空气喷涂：漆膜均匀，光滑平整，空气污染严重化化学学除除锈锈机机械械除除锈锈机机械械除除锈锈人人工工除除锈锈二造安装实务24高压无气喷涂：效率高，适合大面积涂装，空气污染小静电喷涂：效率高、漆膜回弹小，节省原料，空气污染小火焰喷涂法：工艺简单，应用于导轨面及机械修复的喷涂工作热熔敷法：介于火焰喷涂和流化床之间，借工件热量来融化涂层浸涂法设备简单、操作简单、适合小型零件不适合干燥快的涂料，涂抹质量难保证电泳涂装法电泳液加电场，涂料带电覆于金属表面金属热喷涂常用金属：锌、铝合金、铝、铝镁合金（三三）绝绝热热工工程程定义：保温、保冷的统称。目的：保证最佳温度范围减少热载体、冷载体的损失，提高冷、热效率，降低能源消耗。特点：容量较轻，热导率小，吸潮吸水率低，无腐蚀，有一定强度。工艺：将绝热材料采用人工、机械的方法，捆扎、喷涂或浇筑于设备、管道及金属结构表面，可以达到保温、保冷的效果。分类：保温、加热保温、保冷筑龙学社：保温管道25二造安装实务筑龙学社：保冷管道设备及管道绝热结构组成保温结构（1）防腐层：将防腐材料涂敷在保温设备及采用碳钢或铁素体合金钢的保温管道外表面，防止其因受潮面腐蚀；凡需进行绝热的碳钢设备、管道及其附件，应设防腐层;不锈钢、有色金属及非金属材料制造的设备，管道及其附件不需设防腐层。（2）保温层：是保温结构的核心层，将绝热材料敷设在保温设备及管道外表面，阻止外部环境的冷流进人，减少热量损失，维持保温功能。（3）保护层：是保温结构的维护层，将保护层材料敷设在保温层或防潮层外部，保护保温结构内部免遭水分侵.人或外力破坏，使保温结构外形整齐、美观，延长保温结构使用年限。在保护层外表面根据需要可涂刷防腐漆，采用不同颜色的防腐漆或制作相应色标，以识别设备及管道内介质的类别和流向。保冷结构保冷绝热结构由防腐层、保冷层、防潮层、保护层组成。防潮层是保冷层的维护层，将防潮材料敷设在保冷层外，阻止外部环境的水气浸人，防止保冷层的材料受潮后降低保冷功效乃至破坏保冷功能。其余各层的功能与保温结构各层的功能相似。第第二二节节安安装装工工程程常常用用材材料料第二节一、常用基础材料（一）金属材料（二）非金属材料二、常用安装材料（一）型材、板材和管材二造安装实务26（二）法兰、阀门（三）焊接材料（四）防腐材料（五）电线电缆三、常用设备（一）泵（二）风机（三）压缩机一一、常常用用基基础础材材料料基础材料类别分类典型材料金属材料黑色金属生铁、铸铁、钢有色金属铝、铅、铜、镍、钛、镁非金属材料无机非金属材料耐火材料耐火砌体材料、耐火水泥、耐火混凝土耐火耐热材料硅藻土、蛭石、玻璃纤维、石棉耐蚀（酸）材料铸石、石墨、耐酸水泥、天然耐酸石材、玻璃陶瓷材料日用陶瓷、电器绝缘陶瓷、化工陶瓷、结构陶瓷、耐酸陶瓷高分子材料塑料聚四氟乙烯、聚氣乙烯、聚乙烯、ABS、聚丙烯橡胶天然橡胶、丁苯橡胶、氯丁橡胶、硅橡胶合成纤维聚酯纤维、含氯纤维、聚酰胺纤维复合材料无机-有机玻璃纤维增强塑料、聚合物混凝土、沥青混凝土27二造安装实务金属-非金属钢丝水泥网、铝塑复合管、铝箔面油毡其他复合材料水泥石棉制品、不锈钢包覆钢板（一一）金金属属材材料料黑色金属生铁含碳量2.11%铸造生铁炼钢生铁铸铁含碳量2.11%的铁碳合金，并含有较多硅、锰、硫磷等元素；按石墨形态灰铸铁石墨片状球磨铸铁石墨球状蠕墨铸铁石墨蠕虫状可锻铸铁石墨团絮状是否含合金耐磨铸铁磷（耐磨）耐热铸铁铝、硅等耐蚀铸铁铝、铜、镍等（一一）金金属属材材料料黑色金属钢钢的力学性能：取决于金相组织，金相组织取决于钢材的热处理（正火、退火、淬火加回火）钢随含碳量变化规律：随着含碳量的增加，强度逐渐增大（超过 1%后降低），但塑性、延展性降低。含碳量小于2.11%的铁碳合金；非合金钢碳素结构钢Q195、Q215、Q235、Q275优质碳素结构钢（应用广泛）低碳钢强度、硬度低，塑性韧性高，加工优良中碳钢强硬度较高，塑、韧性较低，切二造安装实务28削性能良好，焊接性能差高碳钢低合金结构钢普通低合金钢比碳素结构钢韧性好，焊接、冷加工、耐蚀性良好，价格接近。优质低合金钢韧性高、用于形状复杂、截面尺寸较大，要求韧性较高的零件。不锈耐酸钢腐蚀介质中具有较高稳定性。铸钢强度、塑性、韧性较好，用于锻件。不锈钢铁素体不锈钢良好耐蚀性，缺点是钢的缺口敏感性和脆性转变温度较高。马氏体不锈钢强度、硬度、耐磨性高。沉淀硬化型不锈钢突出优点：经沉淀硬化热处理以后具有高的强度，耐蚀性优于铁素体型不锈钢。奥氏体不锈钢韧性、耐蚀性、抗氧化性、压力加工、焊接性能优良、屈服强度低，冷变形强化。铁素体-奥氏体型不锈钢与奥氏体型不锈钢相比：屈服强度为其两倍，可焊性好、韧性高;应力腐蚀、晶间腐蚀、焊接时热裂倾向小。有色金属铝密度仅为铁的 1/3，比强度高，耐蚀性好，导电导热，反光性良好，箔、电线、电缆、反光板、热交换器29二造安装实务磁化率低，塑性好，铝合金强度高可用于承、受较大荷载的机器零构件，防爆。镁密度最低，比强度、比刚度高，能承受大的冲击荷载，良好的机械加工性和抛光性，耐腐蚀性好。汽车轮毂、自行车轮毂、航空航天、医疗器械钛熔点高，耐高温（540），耐蚀性优良在海水、大气、硫酸、盐酸、硝酸中稳定，不耐氢氟酸。航空航天、飞机发动机铜导电性、导热性优良，硬度较低，塑性好电线、电缆、电导体镍白色金属，力学优良，耐蚀优异电子器件、食品加工、化工石油、航空发动机不锈钢（二二）非非金金属属材材料料非金属材料高分子材料塑料通用塑料、工程塑料、特种塑料橡胶轮胎、软管、板材合成纤维聚酰胺纤维、聚酯胺纤维等无机非金属材料耐火材料硅砖、黏土砖【酸性】；碳质制品【中性】；镁制品【碱性】；耐火隔热材料高温（700）：硅藻土、蛭石加石棉中温（100700）：石棉、硅酸钙、蛭石低温（100）：聚苯乙烯泡沫塑料、软木耐蚀非金属材料铸石、石墨、玻璃、耐酸水二造安装实务30泥、天然耐蚀石材陶瓷材料电气绝缘陶瓷、耐酸陶瓷蛭石铸石石墨二二、常常用用安安装装材材料料（一一）型型材材、板板材材、管管材材1.型材普通型钢主要用于建筑结构，如桥梁、厂房结构，但个别也用于粗大的机械构件。普通型钢可分为冷轧和热轧两种，其中热轧最为常用。型材按其断面形状分为圆钢、方钢、六角钢、角钢、槽钢、工字钢、H 型钢和扁钢等。型材的规格以反映其断面形状的主要轮廓尺寸来表示；圆钢的规格以其直径（mm）来表示：六角钢的规格以其对边距离（mm）来表示；工字钢和槽钢的规格以其高腿宽腰厚（mm）来表示；扁钢的规格以厚度宽度（mm）来表示2.板材普通钢板具有良好的加工性能，结构强度较高，且价格便宜，应用广泛。常用厚度为 0.51.5mm 的薄板制作风管及机器外壳防护罩等；厚度为2.04.0mm 的薄板可制作空调机箱、水箱和气柜等。31二造安装实务空调、超净等防尘要求较高的通风系统，一般采用镀锌钢板和塑料复合钢板。镀锌钢板表面有保护层起防锈作用，一般不再刷防锈漆。铝合金板适宜咬口连接、耐腐蚀，且具有传热性能良好，在摩擦时不易产生火花的特性，所以铝合金板常用于防爆的通风系统。塑料复合钢板在普通薄钢板表面喷涂一层0.20.4mm厚且具有较好耐腐蚀性能的涂料，在保证强度同时增加耐腐蚀性，在建筑工程中应用广泛。3.管材金属管材（1）无缝钢管无焊接缝钢管，比焊缝钢管有较高的强度，一般能承受 3.27.0MPa 的压力。（2）焊接钢管焊接钢管分为焊接钢管（黑铁管）和将焊接钢管镀锌后的镀锌钢管（白铁管）。螺旋缝钢管按照生产方法可以分为单面螺旋缝焊管和双面螺旋缝焊管两种。单面螺旋缝焊管用于输送水等一般用途，双面螺旋焊管用于输送石油和天然气等特殊用途。（3）合金钢管用于各种锅炉耐热管道和过热器管道等，但焊后要对焊口部位采取热处理。（4）铸铁管铸铁管分给水铸铁管和排水铸铁管两种。其特点是经久耐用，抗腐蚀性强、质较脆，多用于耐腐蚀介质及给水排水工程。管口连接有承插式和法兰式两种。排水承插铸铁管，适用于污水的排放，一般都是自流式，不承受压力。双盘法兰铸铁管的特点是装拆方便，工业上常用于输送硫酸和碱类等介质。非金属管材（1）混凝土管主要用于输水管道，管道连接采取承插接口，用圆形截面橡胶圈密封。（2）陶瓷管承插接口，普通陶瓷管多用于建筑工程室外排水管二造安装实务32道。耐酸陶瓷管用于化工和石油工业输送酸性介质的工艺管道。（3）玻璃管用于输送除氢氟酸、氟硅酸、热磷酸和热浓碱以外的一切腐蚀性介质和有机溶剂。（4）玻璃钢管可输送氢氟酸和热浓碱以外的腐蚀性介质和有机溶剂。（5）石墨管热稳定性好，能导热、线膨胀系数小，不污染介质，抗腐蚀，具有良好的耐酸性和耐碱性，主要用于高温耐腐蚀生产环境中。（6）铸石管耐磨、耐腐蚀，具有很高的抗压强度。用于承受各种强烈磨损、强酸和碱腐蚀的地方。（7）橡胶管用途可分：为输水胶管、耐热胶管、专用胶管（氧乙烘焊接专用管等）。（8）塑料管有质量轻、耐腐蚀、易成型和施工方便等特点。复合材料管材（1）铝塑复合管聚乙烯塑料管耐腐蚀和金属管耐压高的优点，采用卡套式铜配件连结。（2）钢塑复合管铜配件丝扣连结，使用水温为 50C 以下，多用作建筑给水冷水管。（3）钢骨架聚乙烯（PE）管常采用法兰或电熔连结方式，用于市政和化工管网。（4）涂塑钢管主要缺点是安装时不得进行弯曲、热加工和电焊切割等作业。（5）玻璃钢管（FRP 管）适用于输送潮湿和酸碱等腐蚀性气体的通风系统，可输送氢氟酸和热浓碱以外的腐蚀性介质和有机溶剂。（6）UPVC/FRR复合管性能集 UPVC 耐腐蚀和 FRP 强度高、耐温性好的优点，能在温度低于 80C 时耐一定压力。产品用于油田、化工、机械、冶金、轻工、电力等行业。（二二）法法兰兰、阀阀门门1.法兰33二造安装实务法兰（1）整体法兰与管道和设备制成一体，作为设备一部分。（2）平焊法兰适用于压力等级低，压力波动、振动及震荡均不严重的管道系统。（3）对焊法兰特点：高颈壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，增加法兰强度。应用：适用于工况比较苛刻，压力、温度大幅度波动，高温、高压及零下低温的管道。（4）松套法兰特点：法兰不接触介质。应用：多用于铜、铝等有色金属及不锈钢管道。需要频繁拆卸、输送腐蚀性介质、低压的管道。（5）螺纹法兰非焊接法兰，安装、维修方便。适用于不允许焊接的场合。整体法兰平焊法兰对焊法兰松套法兰螺纹法兰2.阀门阀门（1）截止阀“低进高出”，结构比闸阀简单，可调节流量，但阻力大，不适用于带颗粒和黏性大的介质。（2）闸阀阻力小，可调节流量，能从阀杆的升降高低看出阀的开度大小，主要用在一些大口径管道上。二造安装实务34（3）止回阀自动启闭，升降式只能用在水平管道上，垂直管道上用旋启式，适用于清洁介，安装在出口管。（4）蝶阀适合大口径管道。不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。结构简单、体积小、重量轻，旋转 90即可快速启闭，操作简单。（5）旋塞阀密封面易磨损，开关力较大。不适用于输送高压介质（如蒸汽），只适用于一般低压流体作开闭用，不宜于作调节流量用。阀门（6）球阀适用于水、溶剂、酸等一般工作介质，还适用于条件恶劣的介质。（7）节流阀用于小口径管路，如安装压力表所用的阀门。不适用于黏度大和含有固体颗粒的介质。（8）安全阀分为弹簧式和杠杆式两种。选用安全阀的主要参数是排泄量，排泄量决定安全阀的阀座口径和阀瓣开启高度。（9）减压阀有活塞式、波纹管式及薄膜式等，只适用于清洁介质。（10）疏水阀又称疏水器，用来阻气排水，属于自动作用阀门。分为浮桶式、恒温式、热动力式及脉冲式。截止阀闸阀止回阀蝶阀柱塞阀35二造安装实务球阀节流阀安全阀减压阀疏水阀（三三）焊焊接接材材料料1.手工电弧焊焊接材料（1）焊条的组成焊条即涂有药皮的供电弧焊使用的熔化电极。它是由药皮和焊芯两部分组成。焊芯一是传导焊接电流，产生电弧把电能转换成热能；二是焊芯本身熔化为填充金属与母材金属熔合形成焊缝。焊芯的化学成分直接影响焊缝的质量。药皮使电弧稳定燃烧、飞溅少、焊缝成形好、易脱渣和熔敷效率高。焊条（2）焊条的分类按焊条药皮熔化后的熔渣特性二造安装实务36酸性焊条熔渣的成分主要是酸性氧化物（SiO2、Fe2O3 等）；对铁锈、水分不敏感，焊缝很少产生由氢引起的气孔。脱氧不完全，也不能有效地清除焊缝的硫、磷等杂质，故焊缝的金属的力学性能较低，一般用于焊接低碳钢和不太重要的碳钢结构。碱性焊条熔渣的主要成分是碱性氧化物（如大理石、萤石等）容易出现氢气孔。在药皮中加入一定量的萤石，在焊接过程中与氢化合生成氟化氢，具有去氢作用。但是萤石不利于电弧的稳定，必须采用直流反极性进行焊接。若在药皮中加入稳定电弧的组成物碳酸钾(K2CO3)等，便可使用交流电源。脱氧较完全，又能有效地消除焊缝金属中的硫，合金元素烧损少，所以焊缝金属的力学性能和抗裂性均较好，可用于合金钢和重要碳钢结构的焊接。2.电弧刨割条利用药皮在电弧高温下产生的喷射气流，吹除熔化金属，达到刨割的目的。工作时只需交、直流弧焊机，不用空气压缩机。操作时其电弧必须达到一定的喷射能力，才能除去熔化金属。3.埋弧焊接材料（1）组成焊丝和焊剂两部分组成。（2）焊剂的要求与分类要求：具有良好的冶金性能。具有良好的工艺性能。分类：按用途分为钢用焊剂和有色金属用焊剂；按制造方法分为熔炼焊剂、烧结焊剂和陶质焊剂；按化学成分分为碱性焊剂、酸性焊剂和中性焊剂。（四四）防防腐腐材材料料1.涂料（1）涂料可分两大类：油基漆（成膜物质为干性油类）和树脂基漆（成膜物质为合成树脂）。37二造安装实务（2）涂料按其所起的作用，可分成底漆和面漆两种。（3）底漆和防锈漆都能防锈。它们的区别是：底漆的颜料较多，可以打磨，漆料对物体表面具有较强的附着力；底漆不但能增强涂层与金属表面的附着力，而且对防腐蚀也起到一定的作用。防锈漆其漆料偏重于满足耐水、耐碱等性能的要求。防锈漆一般分为钢铁表面防锈漆和有色金属表面防锈漆两种。涂料（1）生漆漆膜干燥时间长，毒性大。使用温度约 150，耐土壤腐蚀，是地下管道的良好涂料，生漆在纯碱系统中也有较多的应用。（2）漆酚树脂漆改变生漆缺点，继承其优点，适用于大型快速施工的需要，广泛应用在化肥、氯碱生产中不耐阳光紫外线照射，不能久置；（3）酚醛树脂漆有良好的电绝缘性和耐油性，能耐 60%硫酸、盐酸、一定浓度的醋酸、磷酸、大多数盐类和有机溶剂等介质的腐蚀
