电梯基坑综合标准施工专业方案.doc

贵州省黔南州福泉磷矿白岩脚尾矿库区移民安置工程

电梯基坑、集水井（专题）方案

编制人：
审核人：
审批人：

中国十九冶白岩脚尾矿库区移民安置工程项目部 月 日

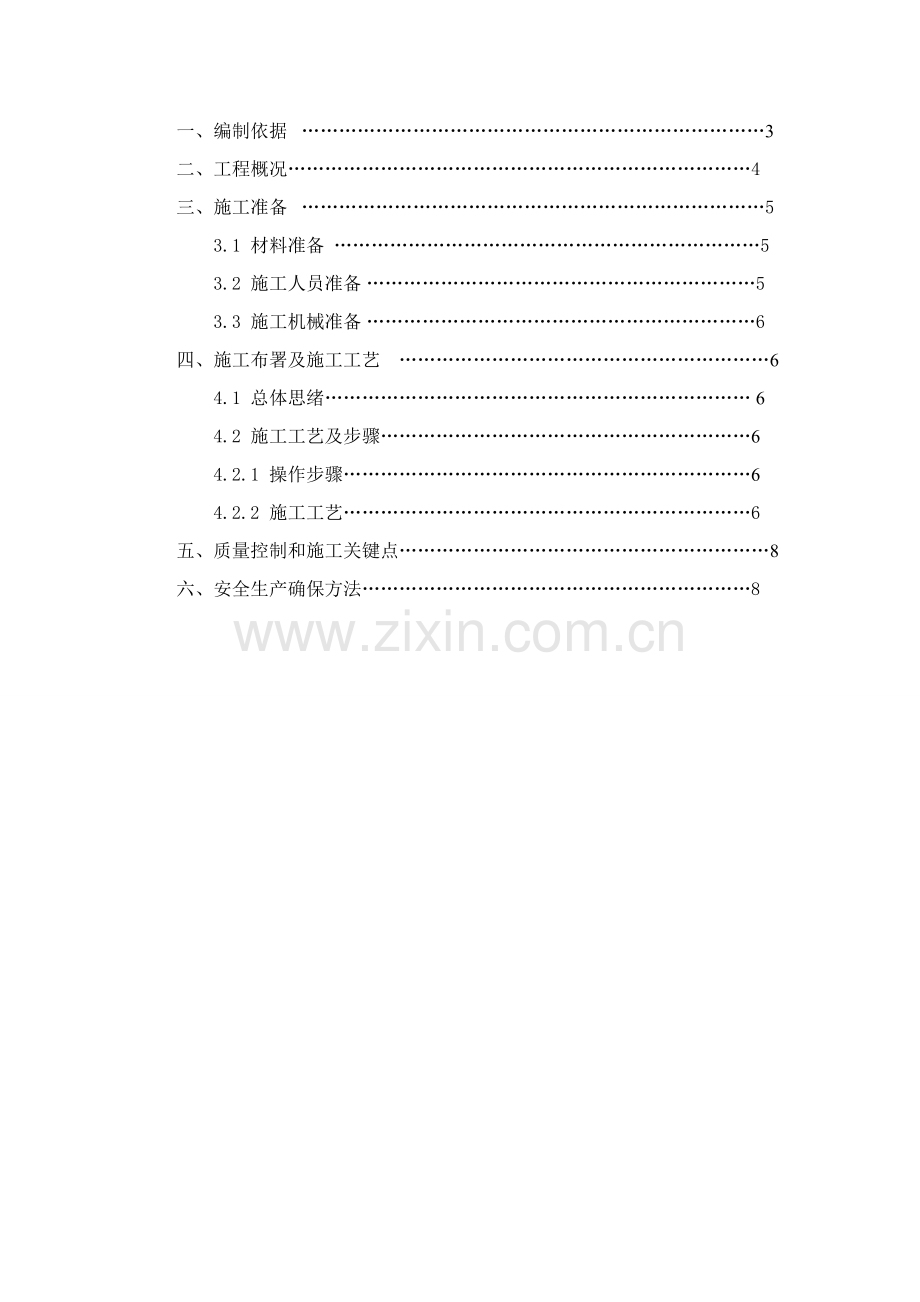

目 录
一、编制依据 …………………………………………………………………3
二、工程概况…………………………………………………………………4
三、施工准备 …………………………………………………………………5
3.1 材料准备 ……………………………………………………………5
3.2 施工人员准备 ………………………………………………………5
3.3 施工机械准备 ………………………………………………………6
四、施工布署及施工工艺 ……………………………………………………6
4.1 总体思绪…………………………………………………………… 6
4.2 施工工艺及步骤……………………………………………………6
4.2.1 操作步骤…………………………………………………………6
4.2.2 施工工艺…………………………………………………………6
五、质量控制和施工关键点……………………………………………………8
六、安全生产确保方法………………………………………………………8

一、编制依据
一、 本场地《岩土工程勘察汇报》。
二、上海大同一钢建筑设计研究院设计贵州省黔南州福泉磷矿白岩脚尾矿库区移民安置工程地下室图纸。
三、《建筑桩基技术规范》JGJ94-
四、《建筑地基基础工程施工质量验收规范》DBJ 15-31-。
五、《建筑施工手册》（第四版）；
六、《混凝土结构设计规范》（GB50010-）；

二、工程概况
第一节 基础情况

工程名称：贵州省黔南州福泉磷矿白岩脚尾矿库区移民安置工程
建设单位：贵州省福泉磷矿
设计单位：上海大同一钢建筑设计研究院
监理单位：贵州天正项目管理咨询
施工单位：中国十九冶集团
建设地址：贵州省福泉市牛场镇蒋家院
本工程为贵州省黔南州福泉磷矿白岩脚尾矿库区移民安置工程。本工程用地面积17578.4M²，总建筑面积53284.4M².本工程分为1号商业楼为3F，建筑高度15.2米。3号商业楼为-1+3F层，建筑高度15.2米。2号商业楼分为2栋1单元和2栋2单元，为-1+2+19F，建筑高度68.6米，属于一类高层。4号商业楼分为4栋1单元和4栋2单元，为-1+2+12F，建筑高度为47.6米，属于二类高层。住宅部分耐火等级为一级，建筑防火按《建筑设计防火规范GB50016-》实施。
第二节 工程特点及技术关键点分析

一、 现场施工要求；安全文明施工分区分块、责任到人，发明一个井然有序施工场所，忙而不杂、快而不乱；对外协调关系主动主动，努力争取将施工过程中给周围带来不利影响减小到最低，发明一个友好外部环境。

二、 本工程地下室底板面积大厚度厚，400㎜厚度，属于大致积砼，它浇筑好坏将直接影响本工程质量。在大致积砼施工过程中对砼材料采取“双掺”技术，“双掺”技术使用，也将大大降低水泥用量，降低水泥因为水化作用产生水化热；加强砼养护，避免温度裂缝产生。

三、 本工程整体布局呈半开敞状，其中2#-3#-4#各单体既相互联络又各自独立，这对工程放线定位提了较高要求，在本工程测量放线过程中，我们将配置高素质测量工程师和精密测量仪器，确保本工程测量放线工作顺利进行。

四、本工程经过后浇带将结构分区，同时后浇带保护工作也是一个难点，我们将从技术管理、现场施工和防水材料选择上着手，优质地完成后浇带施工。

三、施工准备
1 材料准备
依据现场条件和施工进度要求，基坑需用材料较多，关键为钢筋、砖胎膜、混凝土，所以要协调组织好各方面关系。把基坑底板顺利按时地完成。
15mm厚木胶合板，40×80mm木枋，Φ48×3.5mm钢管，加长型对拉螺栓，钢筋原材等。

2 施工人员准备

区号
人数
需用时间
2#一单元、2#二单元 （电梯基坑）
20
10
3# （电梯基坑）
12
6
4#一单元、4#二单元 （电梯基坑）
20
10

3 施工机械准备
自动控制箱水泵10台，小挖机2台，应急发电设备一台，其它小型机具如铁锹、铁抹子、灰桶、斗车等均由班组自行处理。

四、 施工布署及施工工艺

1 总体思绪
优异行场地放线，找出集水坑位置，确定开挖边线及集水井定位，（本工程利用挖孔井内抽水，依据地质资料确定较深孔做为孔井挖孔集水井）开始打井，然后进行集水坑开挖，直至见水为止。随之开始降水，边降水边开挖直至到设计标高。抵达设计标高以后，进行砼垫层施工，然后浇筑C15混凝土垫层100mm，在垫层上放出保护壳边线及位置，开始保护壳砌筑，待保护壳完成以后，做完柔性防水卷材即可撤掉降水井，同时开始筏板基础砼垫层铺设工作，撤消降水井采取素混凝土回填，标号C15。因为集水井和电梯井位置比较近，故在开挖时，采取大开挖形式，在做保护壳时集水井和电梯井处分别单独做保护壳。
2 施工工艺及步骤

2.1 操作步骤
放线定出开挖边线及井点→土方开挖、打井→井点降水→水磨钻施工→开挖至设计标高→砼垫层施工→垫层施工→保护壳体放线定位→保护壳砌筑、钢筋绑扎、浇筑混凝土→防水施工→保护壳体内筏板基础施工、降水井回填

2.2 施工工艺
（1）放线定位
依据施工前，必需于垫层上正确弹出砌筑砖胎膜控制线，确保承台、净空尺寸无误。砖砌筑前必需提前8小时浇水，保持湿润状态。承台砖胎膜转角处两边必需同时砌筑，不能同时砌筑时，应留斜槎。

（2）土方开挖
电梯井、集水坑采取砖砌基础四面搭设钢管架，在钢管架上搭设水磨钻施工，土石从桩内吊出后人工转运至场区指定场地。

电梯基坑、集水坑在进行土方开挖时，先放出开挖边线依据开挖深度随机边开挖边人工清底，严禁一次性开挖到基底，而使基坑土方受扰动，开挖时注意周围成品采取保护方法。基坑开挖完成后在四面设置1.2m高钢管围栏密目绿网封闭。

（3）垫层砼
垫层厚度为100mm，混凝土标号C15，垫层边比保护壳体边宽出100mm，另外，保护壳（砖胎膜）周围每边预留300mm操作面。

（4）保护壳（砖胎膜）定位放线
保护壳分为两种，分别是电梯井保护壳（砖胎膜）和集水井保护壳（砖胎膜），平面尺寸定位以下图所表示：

电梯井、集水坑放线和开挖，开挖深度按设计要求要达成设计要求标高，若设计底标高未达成持力层应通知勘察单位、设计单位、监理单位、建设单位另出方案。底板厚度为C15砼垫层100mm，侧壁厚度、MU10实心水泥砖，M7.5水泥砂浆砌筑。

（5）保护壳（砖胎膜）体施工
1、保护壳（砖胎膜）施工采取砌筑240mm实心MU10水泥砖，在电梯基、集水坑砌筑过程中，应随时检验墙体表面平整度、垂直度、灰缝均匀度及砂浆饱满程度等，立即校正所发觉偏差。砖墙灰缝饱满，不得有通缝、透亮现象，质量要求必需符合施工规范要求。砖胎膜内面粉刷必需平整，砖砌体内不得留脚手架眼，并要求用木抹平祛除砂眼，并用铁抹压光，砖胎膜内侧抹灰采取20mm厚1：2水泥砂浆做柔性防水。全部阴阳角、承台下角均做圆角处理。

（6）基坑排水
基坑排水采取明沟、集水井排水，是在基坑两侧、四面设置排水明沟，在基坑四角、周围每隔30-40m、后浇带引出基坑位置设置集水井，使基坑渗出地下水、雨水经过排水沟汇聚于集水井内，然后用水泵将其排出基坑外。使用10台自动控制箱水泵抽水经过基坑四面排水沟，排水沟宽400mm深300mm尽头设置沉淀池一个，排水经过沉淀池往小区污水井排放。

1、 排水明沟：在基坑四面并和后浇带位置纵横相同，基础边0.4m以外，够边缘离开边坡坡脚应大于0.3m，。排水明沟底面应比基底底0.3-0.4m，使基坑渗出地下水经过排水明沟聚集于集水井内。排水沟宽度通常为300-500mm，本工程设置400mm×300mm排水沟，排水坡度为1‰-3‰。

2、 集水井：在基坑四角、周围每隔30-40m、后浇带引出基坑位置设置集水井，集水井底面应比沟底面低0.5m以上，并随基坑挖深而加深，以确保水流通畅。集水井宽度通常为700~800mm。

（6）电梯基坑、集水井回填
电梯基坑、集水井在保护壳体内部防水完成施工以后，砖胎膜周遍采取中砂回填扎实。回填应分层铺摊。通常蛙式打夯机每层铺土厚度为200~250mm;机械打不四处，人工打夯小于200mm.每层铺摊后，随之耙平。回填每层最少夯打三遍。打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉。

五、质量控制和施工关键点
（1）在进行开挖时，注意标高控制。
（2）防水施工时应在阴阳角处增设附加层。
（3）严格落实三检制度，确保每道工序质量。，并经过项目部验收，方可进行混凝土浇筑。
（4）砖砌体组砌方法应正确，上、下错缝，内外搭砌。
（5）砖砌体灰缝应横平竖直，厚薄均匀。灰缝厚度为8~12mm
（6）混凝土浇筑时应加强振捣密实。
（7） 砌筑墙体要同时砌起，不得留斜磋。

六、安全生产确保方法
1、 机械设备操作人员必需经过专门训练，熟悉机械操作性能，经专业管理部门考评取得操作证操作。

2、 机械设备操作人员严格遵守安全操作规程，工作时集中精力，谨慎工作，严禁酒后操作。

3、 机械设备发生故障后立即检修，决不带故障运行，不违规操作。

4、 专业电工持证上岗，电工有权拒绝实施违反电器安全规程工作指令，安全员有权阻止违反用电安全行为，严禁违章指挥和违章作业。

5、 全部现场施工人员必需佩戴安全帽，爬高2米以上必需佩戴安全带、穿防滑鞋，特种作业人员应佩戴专门防护用具。

6、 作业人员一律行走入坑坡道，不得随意进入基坑内作业。严禁任何人向基坑内抛任何物体。

7、基坑边上口四面设1.2米护栏围护,外罩密目安全网,夜间设红灯,设专员看护边坡,有情况立即撤离预防伤人.基础施工期间也要设专员看护.
