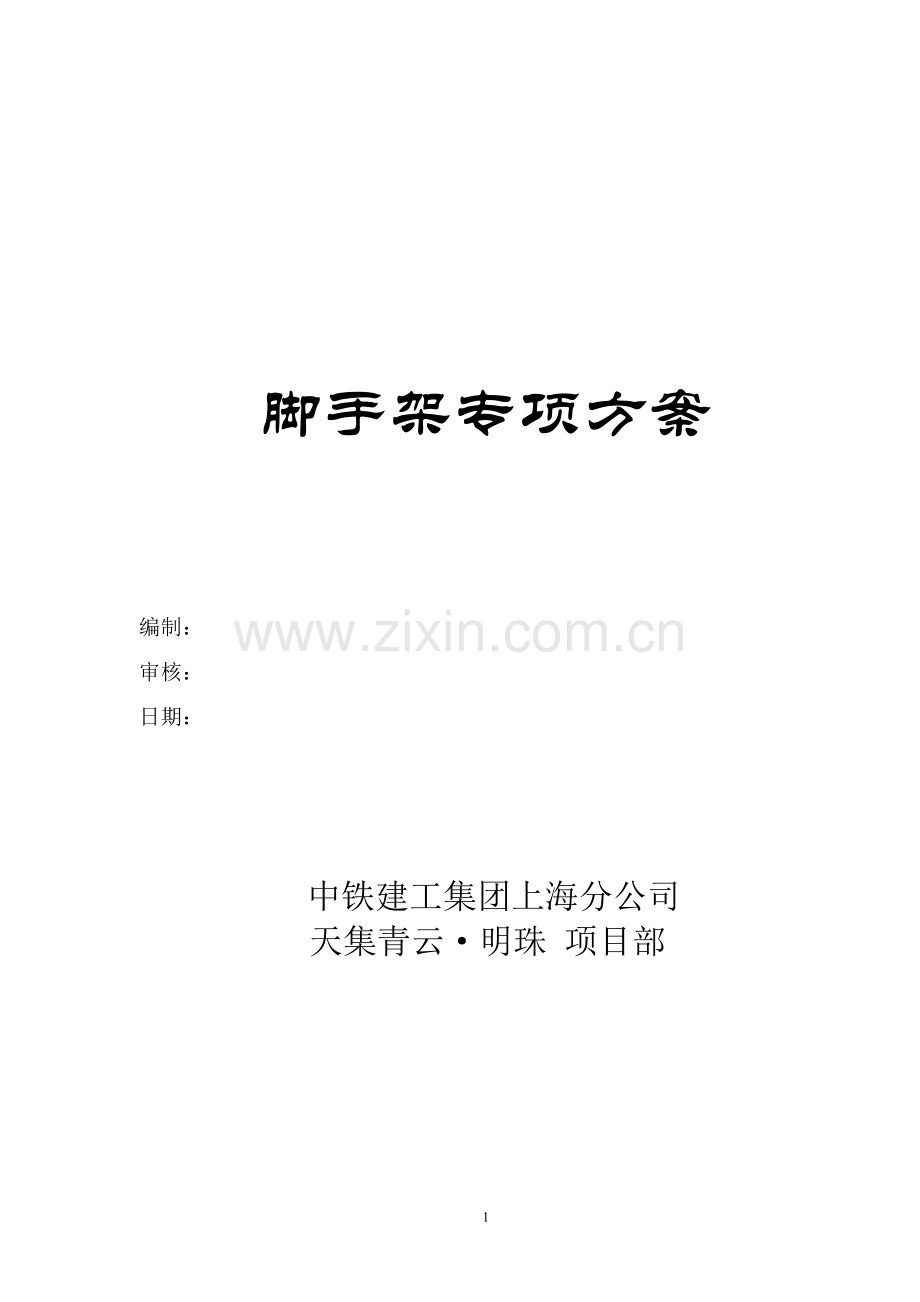

脚手架专项方案编制：审核：日期： 中铁建工集团上海分公司天集青云明珠 项目部脚手架专项方案第一章 工程概况第二章 脚手架搭拆第三章 安全管理第四章 设计计算第一章 工程概况“天集青云明珠”小区为南昌铁路天集房地产开发的住宅小区。地处南昌市青云谱区三店西路105号(原南昌罐头啤酒厂), 占地总面积为132.819亩，北临三店西路，东临井冈山西路和京九铁路，西近抚河故道。本次施工的二标段为小区中的6#，7#，11#，12#，17#住宅楼，位于整个小区的中部，是由五栋塔楼及其地下室组成的高层住宅，每层塔楼均为首层架空，上部为一梯两户，共23层住宅楼，每栋塔楼均设有两部电梯（一部兼作消防电梯）和一部直接对外通风采光的剪刀楼梯作为防烟疏散楼梯，且直通至屋顶，屋顶设有电梯机房。根据本工程结构平面具体情况，裙房脚手架采用落地式双排脚手架，标准层脚手架以裙房屋顶为基础采用双立杆落地式双排脚手架。第二章 脚手架搭拆21搭设一、地基处理与底座安放1、 根据脚手架的搭设高度、搭设场地土质情况进行地基处理。2、 按脚手架的柱距、排距要求进行放线、定位。3、 铺设垫板（块）和安放底座，并应注意以下事项：（1） 垫板、底座应准确地放在定位线上。（2） 垫板必须铺放平稳，不得悬空。（3） 双管立杆应采用双管底座或点焊于一根槽钢上。二、杆件搭设1、 立杆横距1.0m，内立杆距墙200mm，柱距1.8m，步距1.8m，双管脚手架，横距1.0m，其余不变。2、 脚手架搭设顺序如下：放置纵向扫地杆立柱横向扫地杆第一步纵向水平杆第一步横向水平杆连墙件（或加抛撑）第二步纵向水平杆第二步横向水平杆3、 搭设立柱的注意事项：（1） 外径48mm，与51mm的钢管严禁混合使用。（2） 相邻立柱的对接扣件不得在同一高度内，错开距离应符合要求。（3） 开始搭设立柱时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。（4） 当搭至有连墙件的构造层时，搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。（5） 顶层立柱搭接长度及立柱顶端伸出建筑物的高度应符合要求。4、 搭设纵、横向水平杆的注意事项：（1） 封闭型脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内、外角柱固定。（2） 双排脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于200mm。5、 搭设连墙件、剪刀撑、横向支撑、抛撑等注意事项：（1） 当脚手架操作层高出连墙件二步时，应采取临时稳定措施，直到连墙件搭完后方可拆除。（2） 剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设。6、 扣件安装的注意事项：（1） 扣件规格（48或51）必须与钢管外径相同。（2） 扣件螺栓拧紧扭力矩不应小于40N m，并不大于65 N m。（3） 主节点处，固定横向不平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150m；（4） 对接扣件的开口应朝上或朝内；（5） 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。7、 铺设脚手板的注意事项：（1） 应铺满、铺稳，靠墙一侧离墙面距离不应大于250mm；（2） 脚手板的探头应采用直径3.2mm(10#)的镀锌丝固定在支杆上；（3） 在拐角、斜道平台口处的脚手板，应与横向不平杆可靠连接，以防止滑动。8、 搭设栏杆、档脚板的注意事项：（1） 栏杆和挡脚板应搭设在外排立柱的内侧；（2） 上栏杆上皮高度1.2m，中栏杆居中设置；（3） 挡脚板高度不应小于150mm。22脚手架搭设检查与验收：一、脚手架搭设的技术要求，允许偏差与验收。（1）基础底座：沉降-10mm；（2）立杆垂直底偏差100mm；（3）步距偏差20，柱距偏差50，排距偏差20；（4）扣件螺栓紧扭力矩在40-65Nm；（5）剪刀撑斜杆与地面的倾角在45-60。二、安装后的扣件螺栓拧紧力矩应用扭力板手检查，抽样方法应按随机均布原则进行，抽样检查50个，不合格数5即为合格。23拆除一、拆除前必须完成以下准备工作：（1） 全面检查脚手架的扣件连接、边墙件，支撑体系等是否符合安全要求；（2） 根据检查结果，补充完善施工组织设计中的拆除顺序，经主管部门批准方可实施；（3） 当脚手架拆至下部最后一根长钢管的高度（约6.5m）时，应先在适当位置搭临时抛撑加固，后拆边墙件；二、 卸料应符合以下要求：（1） 各构配件必须及时分段集中运至地面，严禁抛扔。（2） 运至地面的构配件应及时检查整修与保养，并按品种、规格随时码堆存放，置于干燥通风处，防止锈蚀。第三章 安全管理31人员要求1、 脚手架搭设人员必须是经过国家现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工。上岗人员应定期体检，体检合格者方可发上岗证。2、 脚手架人员必须戴安全帽、安全带、穿防滑鞋等。32搭设阶段1、 脚手架的构配件质量必须按规定要求进行检验，合格后方准使用。2、 脚手架搭设应按下列阶段进行质量检查，发现问题应及时校正。（1） 基础完工后及脚手架搭设前；（2） 操作层上施加荷载前；（3）每搭设完10m高度后；（4）达到设计高度后。33使用阶段1、 操作层上的施工荷载应符合设计要求，不得超载，不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。2、 六级及六级以上大风和雾、雨、雪天应停止脚手架作业，雨、雪后上架操作应有防滑措施，应扫除积雪。3、 应设专人负责对脚手架进行经常检查和保修。（1） 在下列情况下，必须对脚手架进行检查：1） 在六级大风与大雨后；2） 寒冷地区开冻后；3） 停用超过一个月，复工前。（2） 检查保修项目1） 各主节噗处诸杆件的安装，连墙件、支撑、门洞等的构造是否符合施工组织设计要求；2） 地基是否积水，底座是否松动，立柱是否悬空；3） 扣件螺栓是否松动；4） 24m以上脚手架立柱的沉降与垂直度允许偏差是否符合规定要求；5） 安全防护措施是否符合要求。4、 在脚手架使用期间，严禁任意拆除下列杆件：（1） 主节点处的纵、横向水平杆，纵横向扫地杆；（2） 连墙件；（3） 支撑；（4） 栏杆、挡脚板。要拆除上述任一杆件均应采取完全措施，并报主管部门批准。5、 严禁任意在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。6、 临街搭设的脚手架外侧应有保护措施，以防坠物伤人。7、 在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。8、 工地临时用电线路的架设及脚手架接地、避雷措施等应按国家现行标准施工现场临时用电安全技术规范（JGJ46-48）有关规定执行。34拆除阶段拆除脚手架时，地面应设围栏和警戒线，并派专人看守，严禁一切非操作人员入内。35设计与计算一、设计内容为使扣件式钢管脚手架中满足安全适用、经济合理的要求，施工之前应按本章要求对脚手架进行设计计算并编入施工组织设计，设计内容一般应包括：1、 脚手架的几何尺寸，包括脚手架的排距、步距、柱距、连墙件的间距及搭设高度、长度。（1） 敞开式脚手架或直接按表4-8或表4-44、表4-45采用，不用再进行计算；（2） 封闭式或半封闭脚手架要根据本章4.4要求及本节给的计算方法计算确定。2、 脚手架的地基基础：（1） 一般情况下，地基基础作法可按表4-10采用， 不用再进行计算；（2） 当表4-10不能满足要求时，应按本章给的计算方法计算确定。3、 脚手架构造应按本章4.4要求进行构造设计，应包括：（1） 连墙件的构造作法、支撑设置要求；（2） 脚手架转角处、门洞处的构造作法。第四章 设计计算41脚手架搭设因为标准层净高54m，所以决定30m以下采用双立杆，30m以上采用单立杆。42设计计算1、搭设尺寸：步距h=1.8mm，柱距l=1.8m，连墙件采用2步3跨布置，竖向间距Hl=3.6m，水平间距Ll=5.4m，并假设整个脚手架尺寸近似。2、立柱稳定验算：本工程底层立柱所受压力最大，为脚手架验算部位。（1） 计算底层立柱轴心压力：1） 脚手架结构自重产生的轴心压力为NGK；30cm以上，gk=0.134kN/m30cm以下，gk=0.268kN/m 则自重产生压力标准值： NGK=Hgk=240.134+300.268=11.256kN2） 脚手架活载产生的轴心压力：根据脚手架高50m，按规范要求，脚手板每12m铺设一层，共四层；查表得四层脚手板产生轴心压力N1K=1.458kN防护材料产生轴心压力N2K=0.273kN根据装修用途脚手架二层同时施工，均布荷载：QK=22.0=4.0kN/m2查表得：N3K=4.86kNNQik=1.458+0.273+4.86=6.591kN3） 立柱轴心压力设计值：N=1.2NGK+1.4NQik =1.211.256+1.46.591=27.237Kn（2） 立柱稳定性 查表得：Afc=0.2434.891022180/103=42.8kNN=27.237kNAfc=42.8kN立柱稳定性满足要求。剪刀撑示意图、搭设示意图附后：12
