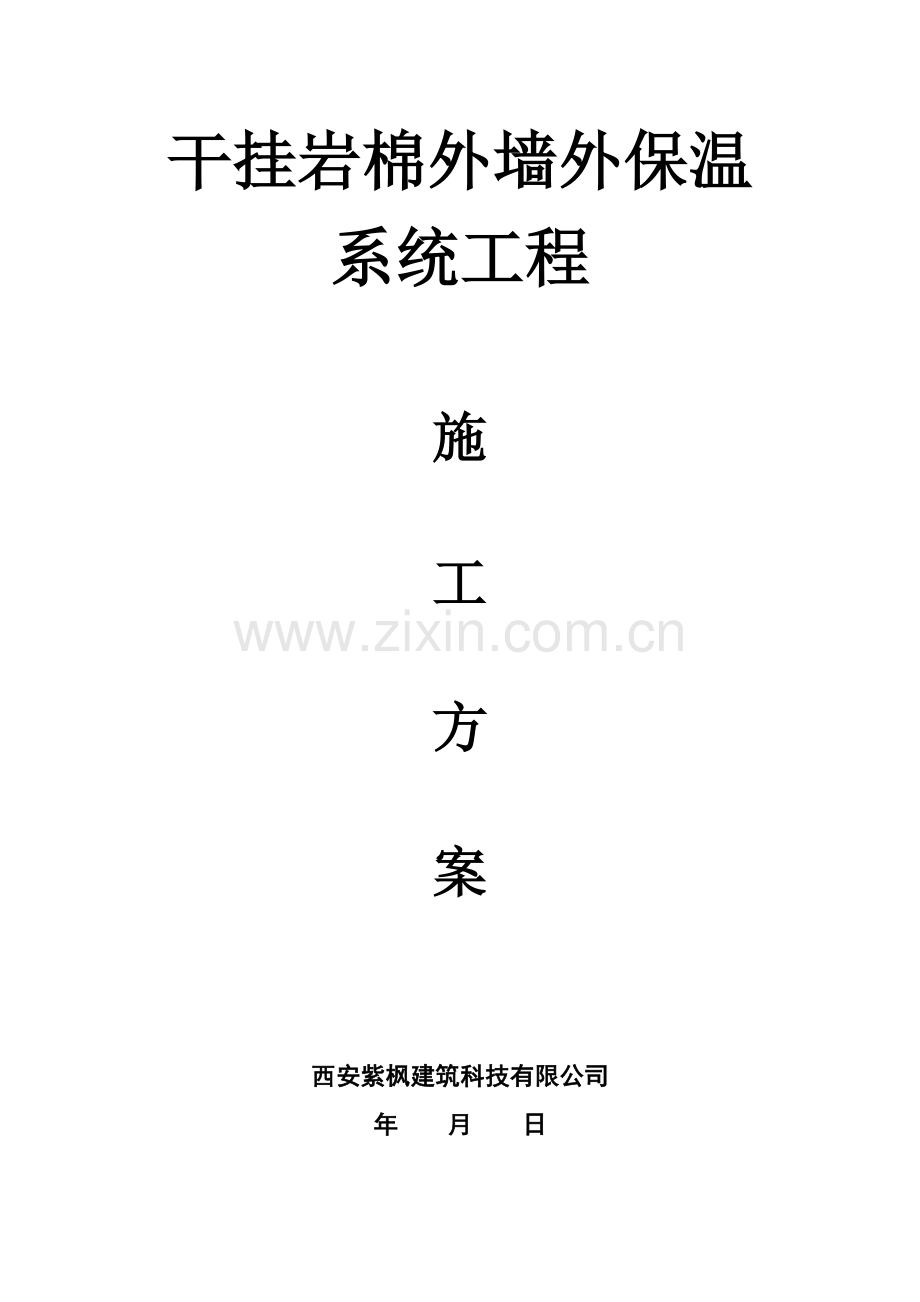

干挂岩棉外墙外保温系统工程

施

工

方

案

西安紫枫建筑科技有限公司
年 月 日

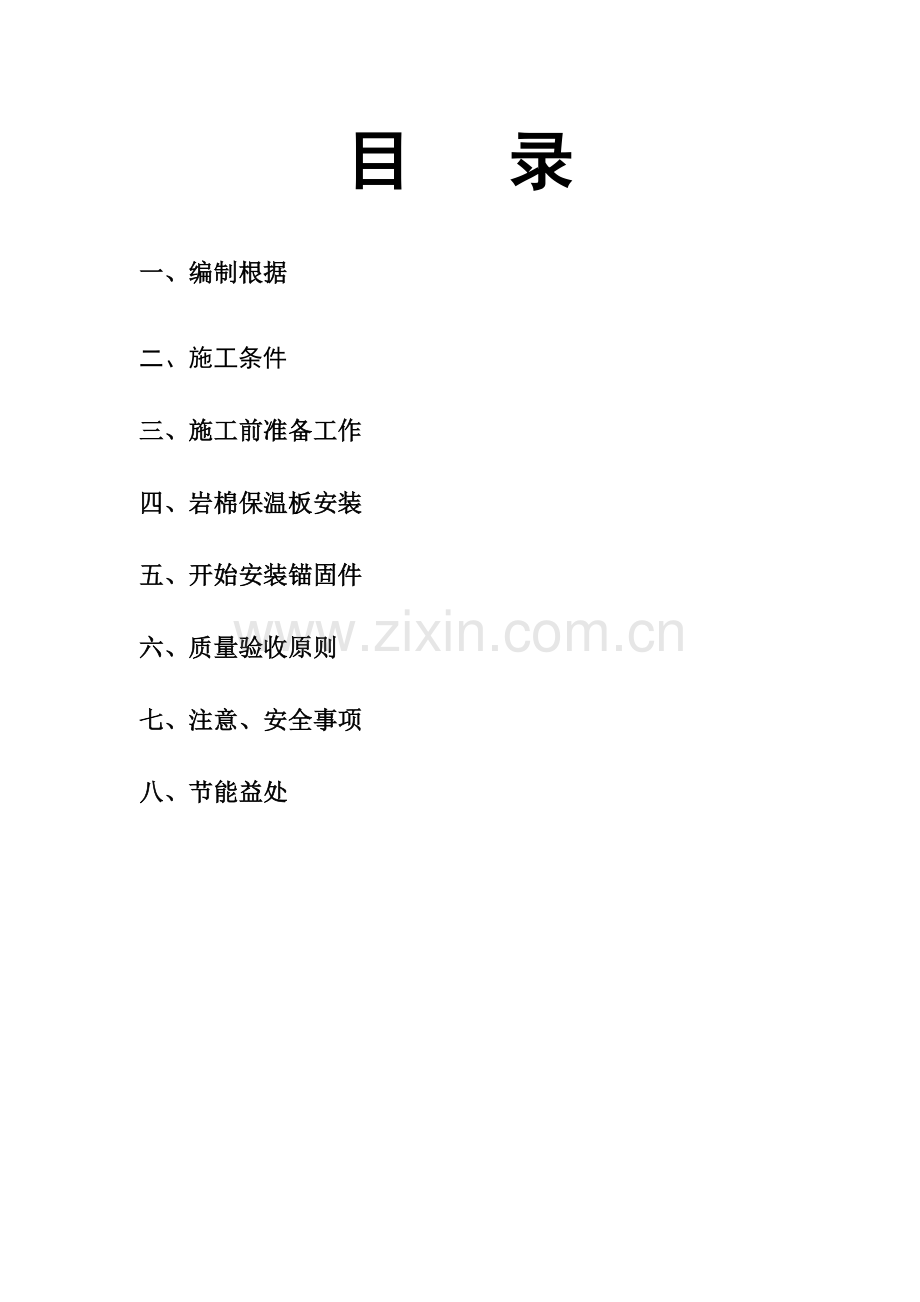

目 录

一、编制根据

二、施工条件

三、施工前准备工作

四、岩棉保温板安装

五、开始安装锚固件

六、质量验收原则

七、注意、安全事项

八、节能益处

干挂岩棉外墙外保温施工方案

一、编制根据
现行建筑安装工程施工关于规程、规范及验评原则。
陕DB J24－8-97《民用建筑节能设计原则陕西省实行细则》
GB50300- 《建筑工程施工质量验收统一原则》
DBJ50-045-《居住建筑节能工程施工质量验收规程》
陕J-12 《外墙保温构造图集》
陕J-13 《公共建筑节能构造图集》
JG144- 《外墙外保温施工技术规程》
JG158- 《外墙外保温系统行业原则》

二、施工条件：
1、墙面上钢构造必要安装到位。
2、墙面规定平整度不能超过±5mm。
3、对墙面上没有用外架拉杆要预以拆除。
4、墙面上不能有松动砖块和空鼓现象。
5、对墙面上钢架底座钢板必要与墙面平整。
6、门窗框必要安装到位且与顶板距离不能超过45mm。
三、施工前准备工作：
1、先对脚手架进行检查，将松动拉杆和不到位架板进行加固和铺设，每步架不能少于两块架板等。
2、对到场岩棉保温板要进行双面打毛解决。
3、按照钢架空间进行裁割好岩棉保温板。
四、岩棉保温板安装
龙骨施工完毕后，在龙骨夹层中铺贴保温层，外保温墙体是由功能分明墙体构造层、保温层，做好外保温墙体重要技术核心是：保温层与构造层以连接方式。自下而上沿水平方向横向交错铺贴。阴、阳角处岩棉保温板交错互锁。
岩棉保温板铺设自上而下互相连接，应按顺序铺设，当遇到门窗洞口时，应符合有关图集规定。
五、开始安装锚固件：
1、锚固件以每平方米平均不少于5-8个。
2、锚固件上自攻螺丝应挤紧并将塑料膨胀钉钉帽与板表面平剂或低1mm，使其与基层墙体充分锚固。
六、质量验收原则：
1、质量原则
1）主控项目：节能建筑所采用重要保温材料、半成品、成品、构配件必要有质量合格证明文献，其规定、型号及性能必要符合国家与地方关于技术原则规定。
保温层厚度不得低于设计规定，构造做法应符合建筑节能设计规定。
2）普通项目：保温层各构造层间及墙体基材间应粘结牢固，不应有脱壳、空鼓现象。墙面保温面层不应有影响建筑外观和建筑功能通缝。
表面平整、立面垂直、阴阳角垂直以及阴阳角方正等符合施工验收规范规定。
2、质量保证办法
1）严格执行“三按”、“三检”和“一控”：
三按：严格按图、按工艺、按规范施工。
三检：自检、互检、交接检。
一控：自控对的率、一次验收率。
3、墙面规定平整±4mm，垂直±3mm，阴阳角方正，±2mm。
七、注意、安全事项：
1、成活墙面在一周内不能用重物对墙面进行碰撞。
2、如果需开糟或打洞时必要先用切割机对所需部位进行切割，以便修复。
3、进入施工现场，戴好安全帽，系好帽带，合理使用安全防护用品。
4、室外粘板时，使用脚手架必要经安所有门验收合格方可使用，架上堆放材料不得过度集中。
5、按安全操作规程使用搅拌、垂直运送机械。
6、禁止向窗内外抛扔器具物品，防止坠物伤人。
7、推车运料保持车距不得小跑。
8、施工现场应做到工完料净。
9、施工过程中使用电焊必要做好防火办法。
八、节能益处
1、外墙岩棉保温板合用范畴广
　　外保温合用于采暖和空调工业与民用建筑，既可用于新建工程，又可用于旧房改造，合用范畴较广。
　　2、保护主体构造，延长建筑物寿命
　　采用外墙外保温方案，由于保温层置于建筑物围护构造外侧，缓冲了因温度变化导致构造变形产生应力，避免了雨、雪、冻融、干、湿循环导致构造破坏，减少了空气中有害气体和紫外线对围护构造侵蚀。事实证明，只要墙体和屋面保温隔热材料选材恰当，厚度合理，外保温可有效防止和减少墙体和屋面温度变形，有效地消除了顶层横墙常用斜裂缝或八字裂缝。因而，外保温既可减少围护构造温度应力，又对主体构造起保护作用，从而有效地提高了主体构造耐久性，故比内保温更科学合理。
　　3、基本消除了“热桥”影响
　　采用外保温在避免“热桥”方面比内保温更有利，如在内外墙交界部位、外墙圈梁、构造柱、框架梁、柱、门窗洞口以及顶层女儿墙与屋面板交界周边所产生“热桥”。经记录，底层房间“热桥”附加热负荷约占总热负荷23.7%；中间层房间占21.7%；顶层房间占24.3%。可见，“热桥”影响还是较大。上述“热桥”对内保温和夹心保温而言，几乎难以避免，而外保温既可防止“热桥”部位产生结露，又可消除“热桥”导致附加热损失。计算表白，在厚度为370mm砖墙内保温条件下，周边“热桥”使墙体平均传热系数比主体部位传热系数增长10%左右；在厚度为240mm砖墙内保温条件下，周边“热桥”使平均传热系数比主体部位传热系数约增长51%~59%，而在厚度为240mm砖墙外保温条件下，这种影响仅2%~5%。
　　4、使墙体潮湿状况得到改进
　　普通状况下，内保温须设立隔汽层，而采用外保温时，由于蒸汽渗入性高主体构造材料处在保温层内侧，用稳态传湿理论进行冷凝分析，只要保温材料选材恰当，在墙体内部普通不会发生冷凝现象，故无需设立隔汽层。同步，由于采用外保温办法后，构造层整个墙身温度提高了，减少了它含湿量，因而进一步改进了墙体保温性能。
　　5、有助于室温保持稳定
　　外保温墙体由于蓄热能力较大构造层在墙体内侧，当室内受到不稳定热作用，室内空气温度上升或下降时，墙体构造层可以吸取或释放热量，故有助于室温保持稳定。
　　6、有助于提高墙体防水和气密性
　　加气混凝土、混凝土空心砌块等墙体，在砌筑灰缝和面砖粘贴不密实状况下，其防水和气密性较差，采用外保温构造，则可大大提高墙体防水和气密性能。
　　7、有助于改进室内热环境质量
　　室内热环境质量受室内空气温度和围护构造表面温度影响。如采用外保温墙体，全面提高墙体保温性能，则有助于保持室内空气和墙体内表面有较高温度，从而有助于改进室内热环境。
　　以上所述外墙外保温七大长处可以看出，无论从建筑节能机理或从实际节能效果来衡量，外保温做法是最佳选取。因而，无论是在寒冷地区、夏热冬冷地区或夏热冬暖地区推广外保温节能乃是势在必行，也一定会在第二阶段节能工作中，获得良好经济效益、社会效益和环境效益。
