2019年辽宁省本溪市中考物理试卷.doc

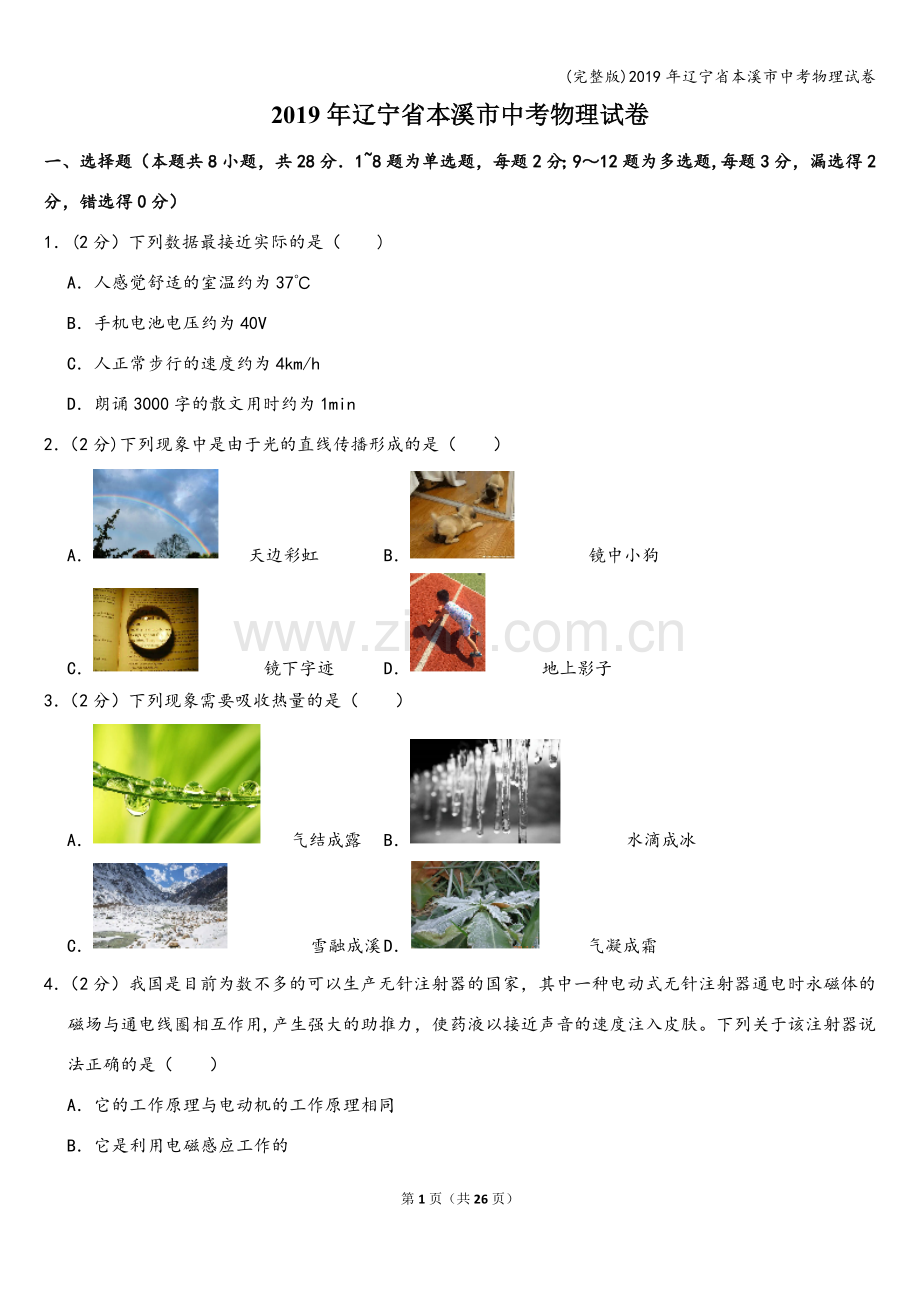

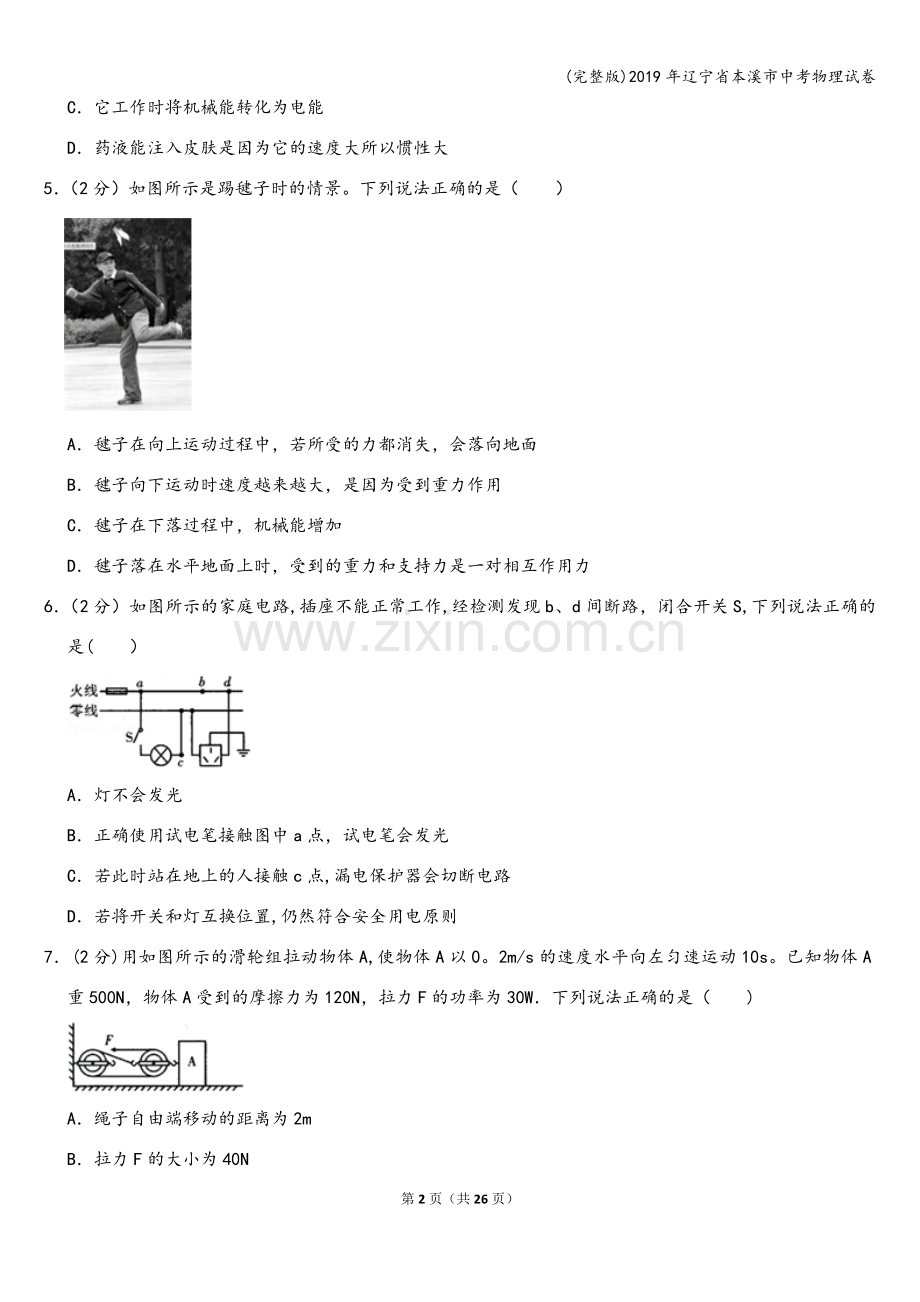

(完整版)2019年辽宁省本溪市中考物理试卷2019年辽宁省本溪市中考物理试卷一、选择题（本题共8小题，共28分18题为单选题，每题2分；912题为多选题,每题3分，漏选得2分，错选得0分）1(2分）下列数据最接近实际的是（)A人感觉舒适的室温约为37B手机电池电压约为40VC人正常步行的速度约为4km/hD朗诵3000字的散文用时约为1min2（2分)下列现象中是由于光的直线传播形成的是（）A 天边彩虹B 镜中小狗C 镜下字迹D 地上影子3（2分）下列现象需要吸收热量的是（）A 气结成露B 水滴成冰C 雪融成溪D 气凝成霜4（2分）我国是目前为数不多的可以生产无针注射器的国家，其中一种电动式无针注射器通电时永磁体的磁场与通电线圈相互作用,产生强大的助推力，使药液以接近声音的速度注入皮肤。下列关于该注射器说法正确的是（）A它的工作原理与电动机的工作原理相同B它是利用电磁感应工作的C它工作时将机械能转化为电能D药液能注入皮肤是因为它的速度大所以惯性大5（2分）如图所示是踢毽子时的情景。下列说法正确的是（）A毽子在向上运动过程中，若所受的力都消失，会落向地面B毽子向下运动时速度越来越大，是因为受到重力作用C毽子在下落过程中，机械能增加D毽子落在水平地面上时，受到的重力和支持力是一对相互作用力6（2分）如图所示的家庭电路,插座不能正常工作,经检测发现b、d间断路，闭合开关S,下列说法正确的是(）A灯不会发光B正确使用试电笔接触图中a点，试电笔会发光C若此时站在地上的人接触c点,漏电保护器会切断电路D若将开关和灯互换位置,仍然符合安全用电原则7(2分)用如图所示的滑轮组拉动物体A,使物体A以0。2m/s的速度水平向左匀速运动10s。已知物体A重500N，物体A受到的摩擦力为120N，拉力F的功率为30W下列说法正确的是（)A绳子自由端移动的距离为2mB拉力F的大小为40NC滑轮组的机械效率为80%D滑轮组对物体A所做的功为1000J8（2分）将如图甲所示的电热水瓶，接入家庭电路中单独工作时,观察到电能表（如图乙)的转盘转6转用时1min。下列关于电能表和电热水瓶的说法正确的是（）A电能表应接在空气开关和用电器之间B该电能表所在家庭电路用电器同时工作时总功率不能超过2200WC电热水瓶的实际功率是600WD若电热水瓶的指示灯损坏，它的发热电阻还能工作,说明它们之间是串联的9(3分）下列四幅图片中的产品都是我国自主研发的成果,关于其中涉及的物理知识，下列说法正确的是（）A坐在匀速直线高速行驶的磁浮试验车上的人,相对于车厢是静止的B5G手机是利用电磁波传递信息的C芯片中使用了大量超导材料D浮空艇在上升过程中，受到的大气压强逐渐变小10（3分）如图所示是享誉盛名的本溪小市羊汤。下列关于羊汤的说法正确的是（）A羊汤上方的“白气”是液化形成的B羊汤温度越高，其分子无规则运动越剧烈C整个房间都弥漫着羊汤的香味是扩散现象D羊汤的温度降低后，其内能保持不变11（3分）如图所示,水平桌面上完全相同的两个容器内装有等质量的甲、乙两种液体，装有A、B两个实心球（体积相等)的塑料盒漂浮在甲液体中,此时两容器中液面相平。取出A、B两球放入甲液体中，A球下沉，B球悬浮。下列说法正确的是（）A两球放入甲液体后,塑料盒底受到的液体压强变小B两球放入甲液体后，装有甲液体的容器对桌面的压强变大C若把A球放入乙液体中静止时，A球受到的浮力与其在甲液体中静止时受到的浮力相等D若把B球放入乙液体中，B球将下沉12（3分）如图甲所示电路，小灯泡额定电压为5V,滑动变阻器R1、R2允许通过的最大电流均为1A，电流表量程为00.6A，电源电压保持不变。闭合开关S、S1,断开开关S2，R1的滑片从最右端滑到最左端后，保持R1的滑片不动；再闭合开关S、S2，断开开关S1，在保证所有元件安全的情况下，将R2的滑片从最右端向左进行最大范围移动。图乙中是两次移动滑片的过程中电流表和电压表的示数关系图象.下列说法正确的是(）A电源电压为9VB小灯泡的额定功率为2.5WC滑动变阻器R1和R2的最大阻值相等D整个过程中小灯泡工作时消耗的最小功率是0。6W二、填空题(本题共9小题，每空1分，共26分）13（3分）在音美测试的考场中扬声器传出的优美的乐曲是通过 传到同学们耳中的，同学们通过声音的 判断出是哪一种乐器在演奏，考场关闭门窗是为了减少外界的干扰，这是在 减弱噪声的。14（3分）如图所示为一款多功能“魔镜,它可以像平面镜一样作为梳妆镜，如果图中的小馨距离“魔镜”0.5m，则镜中小馨的像距离“魔镜 m，在她远离“魔镜”的过程中，她的像的大小将 ；“魔镜”又可以作为显示屏，显示屏上的彩色影像由红、 、蓝三种色光混合而成15(3分）如图所示是皮划艇比赛时的画面，队员手中的船桨是 (填“省力”或“费力”）杠杆；用船桨向后划水，船向前行驶，说明物体间力的作用是 的；皮划艇加速冲向终点时,动能变 （填“大”或“小”）。16（3分）如图所示是世博园周边安装的智慧灯杆，它除照明外，还增加了充电、视频监控等功能。在用充电桩给新能源汽车电池充电时，电能将转化为 能，电能属于 （填“一次”或“二次”)能源;视频监控镜头能将物距在 （填“u2f”或“2fuf”)范围内的场景录制成影像.17（3分）如图所示是游客在科技馆触碰静电球的情景，她的头发蓬松飞扬，是因为 （填“同种”或“异种”)电荷互相排斥；如果静电球带的是负电,则触碰过程中电流方向为 （填“从球向人”或“从人向球”）;为了安全，整个过程中游客需要踩在橡胶垫上，是因为橡胶是 （填“导体或“绝缘体）。18(2分）如图所示,电源电压不变,闭合开关S，将滑动变阻器的滑片向左滑动，电压表V1示数和电流表A示数的乘积将 ，电压表V2示数和电流表A示数的比值将 。(均填“变大、“变小”或“不变”）19（3分）如图所示是探究“通电时间相同时，电流产生的热量跟 关系”的装置，两个相同容器内密封着质量 （填“相同或“不相同”）的空气，实验通过比较两个U形管的 来反映电流产生热量的多少.20（3分）如图所示是我国调查水下海山的“发现”号潜水器。海山的山顶位于海面以下800m处，山高为1400m.当潜水器漂浮在水面时，受到的浮力 （填“大于”、“等于”或“小于”）自身的重力;潜水器从山顶下降的过程中,受到的浮力 （填“变大、“变小”或“不变”）；到达山底部时它受到海水的压强是 Pa（不考虑海水密度的变化海水取1。0103kg/m3，g取10N/kg）21（3分）如图甲所示的电路中，灯泡的额定电压为4V,电动机线圈的阻值为4,图乙是通过灯泡的电流与其两端电压关系的图象。闭合开关S,断开开关S1、S2,将滑动变阻器的滑片移至某一位置时，电流表的示数为0。4A,电压表的示数为2V,则电源电压为 V保持滑片的位置不变，再闭合开关S1、S2，电流表的示数为0.6A,此时电动机正常工作,它的额定功率为 W，电动机线圈1min产生的热量为 J。三、作图题（本题共3小题,每小题3分，共9分）22（3分)如图甲所示,手持凸透镜观察湖面上的鸟巢S，可以看到鸟巢倒立、缩小的像S1，通过平静的水面又能看到鸟巢的倒影S2图乙是这一过程的简易光路图，F是凸透镜的焦点，O是光心，光线SA与主光轴平行，请画出：（1）光线SA通过凸透镜后的折射光线和像点S1的位置。（2)像点S2的位置.23（3分)如图甲所示是一个“瓷砖定位器，使用时用手压手柄，此时的手柄AOB可视为一个杠杆,图乙是其简化示意图，图中O为支点，F2是使用“定位器”时B点受到的阻力。请在图乙中画出：（1)阻力臂l2。（2）作用在A点的最小动力F1及其力臂l1。24(3分)桌面上放置一个通电螺线管和指南龟，指南龟内部装有条形磁体,当通电螺线管的开关断开时，指南龟龟尾指向地理南极，当开关闭合后，指南龟转动到如图所示的位置静止，请在图中标出：（1）通电螺线管右端的极性.(2)磁感线方向。（3）电源左端的极性（用“+”或“一表示)四、简答题（本题3分）25（3分）如图所示是一个敲肉锤，它的锤面上有一些小凸起，经过它的敲打肉会变得松散、易于烹饪.（1）锤面上的小凸起为什么设计得很尖？（2）被它敲过的肉表面有很多小坑，这是力的哪种作用效果？(3）为什么敲肉锤的橡胶手柄带有很多花纹？五、计算题（本题共2小题，共18分要求写出必要的文字说明、公式、计算过程、数值、单位和答）26(9分)如图所示是利用5G网络实现远程驾驶的汽车,其质量为1。5t，车轮与地面接触的总面积为750cm2，该车在水平路面上匀速直线行驶13.8km，用时10min,消耗汽油2kg，这一过程中汽车发动机的输出功率为46kW求：（汽油热值为q汽4。6107J/kg，g取10N/kg)(1）汽车静止在水平地面上时,对地面的压强。（2)在这一过程中汽车受到的阻力.(3)在这一过程中汽车发动机的效率。27（9分）图甲是具有高温、低温两档的电热饭盒，高温档电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。求(1）R1和R2的阻值是多少？（2)高温档加热5min，不计热量损失,可以将1kg饭菜升高的温度是多少？饭菜的比热容取3103J/(kg)（3）如果实际电压是200V，低温档工作时的实际功率是多少?六、实验、探究题（本题共7小题，共36分）28(5分）在探究“冰熔化时温度变化的规律”的实验中,分别在烧杯和试管中放入适量的碎冰，并各放了一支温度计组成如图甲所示的实验装置，完成下面探究实验。（1)点燃酒精灯给烧杯加热,一段时间后温度计A的示数如图甲所示,此时温度计示数为 。（2）实验过程中A、B两个温度计的示数随时间变化的图象如图乙所示，通过分析图象可知, （填“实”或“虚”)线是试管内碎冰温度随时间变化的图象，第7min时烧杯内的碎冰处于 态，此时试管内的碎冰 (填“能”或“不能）熔化.（3）通过实验可以得出晶体熔化的条件是：温度达到熔点， 。29（6分）在探究“凸透镜成像的规律”的实验中：（1）按如图甲所示的操作，可测出凸透镜焦距是 cm。（2）把蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛,调整烛焰、凸透镜、光屏三者的中心大致在 。把蜡烛放在较远处，调整光屏到凸透镜的距离，当它们的位置如图乙所示时，光屏上出现了清晰的像，该像是 （填“放大”、“等大或“缩小”)的。(3）若在蜡烛和凸透镜间合适位置放一个眼镜,光屏上的像变得模糊，向远离透镜的方向适当移动光屏后像又清晰了，说明该眼镜对光线具有 (填“会聚”或“发散)作用，是 (填“近视”或“远视”）眼镜。（4）在图乙所示位置的基础上，保持蜡烛不动,将凸透镜和光屏同时向右移动相同的距离后,光屏上 （填“能”或“不能）再次成清晰的像.30（8分)在探究“滑动摩擦力的大小与哪些因素有关的实验中，实验过程如图所示.（1）在实验中应水平匀速直线拉动物体A，根据 原理测出滑动摩擦力的大小。（2）比较甲、丙两次实验可以得出结论：在 相同时，接触面越 ，滑动摩擦力越大。（3）在甲、乙两次匀速直线拉动物体的过程中，如果速度相同，甲、乙两次的拉力功率P甲 (填“、“”或“”）P乙,乙图中物体B （填“受或“不受”）摩擦力。（4)将实验进行了如图丁所示的改进：水平向左拉木板，木板相对于地面向左运动,物体A相对于地面保持静止,此时弹簧测力计的示数为0.8N，则物体A受到的滑动摩擦力是 N，方向 (填“向左”或向右”），此过程中木板 （填“必须”或“不必”）匀速运动。31(3分）下面是测量物质密度的实验。测量石块的密度。(1)把天平放在水平桌面上,将游码移到标尺左端的零刻度线处,指针偏向分度盘的左侧，应将平衡螺母向 (填“左或“右”）调节，使横梁在水平位置平衡.（2）用调平的天平测出石块的质量，所用砝码和游码在标尺上的位置如图甲所示，则石块质量为 g.（3）用如图乙所示方法测出了石块的体积，并计算出石块的密度为 kg/m3。32(2分）利用电子秤、油桃、牙签、两个相同的烧杯测量某种液体的密度如图所示。请将以下实验步骤补充完整：（1）在烧杯中倒入适量的水，用电子秤测出烧杯和水的总质量为m1。（2）将油桃放入水中漂浮,用牙签将油桃压入水中浸没(水未溢出），静止时读出此时电子秤的示数为m2（3）在另一烧杯中倒入适量的待测液体，用电子秤测出烧杯和待测液体的总质量为m3。（4）将油桃放入待测液体中漂浮， ，读出此时电子秤的示数为m4。(5）待测液体密度的表达式为液 (已知水的密度为水)。33（4分）利用所学知识完成下面的电学实验。探究电流与电阻关系（1）用四个定值电阻(5、10、15、20）、电压恒为8V的电源、“40 1A的滑动变阻器、量程为00。6A的电流表和量程合适的电压表连接了如图甲所示电路.闭合开关前，应将滑动变阻器的滑片调至最 （填“左”或“右）端.实验中分别将四个定值电阻单独接入电路，并调节滑动变阻器的滑片，控制定值电阻两端电压保持不变并记录对应的电流值，为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应超过 V。（2）根据实验数据绘制了如图乙所示的图象，通过分析图象得出结论：当 一定时，通过导体的电流与导体的电阻成 。34（8分）测量小灯泡的额定功率（1）如图1甲所示是测量额定电压为3。8V小灯泡的额定功率的实验电路。检查发现电路中有一根导线连接错误，此时若闭合开关，电流表的指针将 （填“正常偏转”或“几乎不动），请你在错误的导线上画“”，并用笔画线代替导线，将电路连接正确。(2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为3.8V，小灯泡正常发光，此时电流表的示数如图1乙所示，电流值为 A,则小灯泡的额定功率 W.（3）实验后,小明又想测量一个额定电压为6V阻值约为8的小灯泡的额定功率，但发现电流表和电压表的大量程均已损坏,于是找来一个阻值为10的定值电阻，设计了如图1丙所示的实验电路,其中电源电压恒为8V请完成下面的实验步骤：在图2所示的三个选项中，选出能对应填入虚线框内合理的元件组合 .正确选择元件并连接电路后，闭合开关S调节滑动变阻器的滑片，使电压表的示数为 V，小灯泡正常发光，此时电流表的示数为0。5A,则小灯泡的额定功率为 W.2019年辽宁省本溪市中考物理试卷参考答案与试题解析一、选择题（本题共8小题，共28分18题为单选题,每题2分；912题为多选题，每题3分,漏选得2分，错选得0分)1【解答】解：A、人体正常体温在37左右，感觉舒适的温度在23左右。故A不符合实际；B、手机电池电压一般为3。7V故B不符合实际；C、人正常步行的速度在1.1m/s1。13。6km/h4km/h左右。故C符合实际；D、朗诵3000字的散文用时约为5min。故D不符合实际.故选：C.2【解答】解：A、天边彩虹，是光经过不均匀的大气折射形成的，故A不合题意；B、镜中的小狗,属于平面镜成像是光的反射形成的，故B不合题意；C、用放大镜看字，是字反射的光经放大镜折射形成的虚像，是由于光的折射形成的，故C不合题意。D、地上的影子，是由光的直线传播形成的，故D符合题意。故选：D。3【解答】解：A、露是空气中的水蒸气遇冷液化形成的小水珠，液化放热,故A不合题意；B、水结冰是凝固,凝固放热，故B不合题意;C、雪融成溪是熔化现象,熔化吸热,故C符合题意;D、气凝成霜是空气中的水蒸气遇冷凝华形成的，凝华放热，故D不合题意.故选：C.4【解答】解：ABC、根据题意可知，电动式无针注射器是依靠磁场对通电导体有力的作用，将药液快速“注入皮肤的，这与电动机的原理相同，工作时将电能转化为机械能,故A正确，BC错误；D、惯性是物体本身的一种性质，只与质量有关，与速度无关,故D错误。故选：A.5【解答】解：A、毽子在向上运动过程中，若所受的力都消失，由牛顿第一定律可知，毽子会保持原来的速度一直向上运动,不会落向地面,故A错误；B、毽子向下运动的过程中，受到向下的重力和向上的空气阻力，重力大于阻力，所以毽子向下做加速运动,故B正确；C、毽子在下落的过程中要克服阻力做功,所以其机械能会减少，故C错误；D、毽子落在水平地面上时，处于平衡状态，在竖直方向上受到向下的重力和向上的支持力,这两个力是一对平衡力,故D错误。故选：B。6【解答】解：AB、由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路,所以灯泡能够发光；故A错误，B正确；C、若站在地上的人接触c点，c点接触的是零线,则电流不会经过人体,即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；D、若将开关和灯泡位置互换,则容易使人触电,不符合安全用电原则,故D错误。故选：B.7【解答】解:A、由图知，n3，绳子自由端移动的速度：v绳nv物30。2m/s0.6m/s，则绳子自由端移动的距离:s绳v绳t0.6m/s10s6m，故A错误;B、由PFv可得，拉力：F50N,故B错误；CD、物体移动的距离：svt0。2m/s10s2m，有用功（滑轮组对物体A所做的功)：W有用fs120N2m240J，总功：W总Fs50N6m300J，滑轮组的机械效率：80%,故C正确，D错误.故选：C。8【解答】解:A、电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前,故A错；B、由表盘信息可知,电能表允许通过的最大电流I20A，工作电压为220V，该电能表所在家庭电路用电器同时工作时最大总电功率PUI220V20A4400W，故B错；C、600revs/1kWh表示每消耗1kWh的电能，电能表转盘转600转,则转6转消耗的电能WkWh0.01kWh，实际功率P0.6kW600W，故C正确；D、若电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间互不影响,是并联的，故D错.故选：C。9【解答】解:A、坐在匀速直线高速行驶的磁浮试验车上的人,相对于车厢的位置没有发生改变,所以是静止的，故A正确;B、5G手机是利用电磁波传递信息的，故B正确；C、芯片中使用了大量以硅为代表的半导体材料，故C错误;D、大气压随高度的增加而减小，因此，浮空艇在上升过程中，受到的大气压强逐渐变小，故D正确.故选:ABD。10【解答】解：A：“白气”是羊汤沸腾产生的水蒸气上升过程中温度降低液化形成的小水滴.故A正确;B、分子无规则运动与温度有关，温度越高，无规则运动越剧烈.故B正确；C、羊汤分子扩散到空气中，所以空气中弥漫着羊汤的香味。故C正确；D、羊汤温度降低，分子无规则运动剧烈程度减小，内能减少。故D错误。故选：ABC.11【解答】解：A、根据题意可知，两球放入甲液体后，塑料盒排开水的体积变小，故浸入液体中的深度变小,由pgh可知，塑料盒底部受到的液体压强变小。故A正确；B、装有甲液体的容器对桌面的压力等于容器内所有物体与水的重力之和，两球放入甲液体前后，总重力始终不变,故装有甲液体的容器对桌面的压力不变，根据p可知，对桌面的压强大小不变。故B错误；C、由题图可知,V甲V乙，甲、乙两种液体质量相等，由可知，甲乙，A球在液体中下沉，故A甲，A乙；A球在乙液体中也下沉，A球在两种液体中排开液体的体积相等，都等于A球自身的体积,根据阿基米德原理可知，A球在乙液体中受到的浮力小于在甲液体中受到的浮力.故C错误；D、B球在甲液体中悬浮，则B甲乙，所以,若把B球放入乙液体中，B球会下沉。故D正确。故选：AD。12【解答】解：（1）闭合开关S、S1,断开开关S2，灯泡与滑动变阻器R1串联，由于电压表接在滑片上，所以变阻器R1始终以最大阻值连入电路，则R1的滑片从最右端滑到最左端过程中，电路中总电阻不变，通过的电流不变，由图知此时电路中电流I0.5A,当变阻器R1的滑片移动到最左端时，电压表测整个变阻器R1的电压，且此时电压表的示数最大,由图知此时R1的电压为6V，由欧姆定律可得变阻器R1的最大阻值：R1大12；闭合开关S、S2，断开开关S1时，灯泡与滑动变阻器R2串联，电压表测量R2两端的电压，在保证所有元件安全的情况下,将R2的滑片从最右端向左进行最大范围移动；灯与变阻器R2、电流表串联，通过的电流相等，由图象可知最大电流为0.5A，而0。5A0.6A1A，故可知灯的额定电流为0.5A;已知小灯泡额定电压为5V，则小灯泡的额定功率:PLU额I额5V0.5A2。5W；故B正确；由图象可知，电压表示数为6V，即变阻器R2的电压为6V，此时灯泡正常发光，则由串联电路电压的规律,电源电压：UUL+U25V+6V11V，故A错误；（2）灯泡与滑动变阻器R2串联时，滑片在最右端时，变阻器R2接入的阻值最大，其分得的电压最大，电流最小,由图象可知变阻器R2的最大电压为9V，最小电流为0。3A，则根据欧姆定律可得变阻器R2的最大阻值:R2大30，而R1的最大阻值为12,故R2R1，故C错误；（3）通过灯的电流最小时,消耗的功率最小,由图象可知此时最小电流为0。3A，变阻器的电压为9V，由串联电路电压的规律，则此时灯的电压为:UL小UU2大11V9V2V，则小灯泡消耗的最小功率：PL小UL小I小2V0.3A0。6W，故D正确。故选:BD。二、填空题（本题共9小题，每空1分，共26分）13【解答】解：优美的乐曲是通过空气传到同学们耳中的；不同的乐器即便演秦相同的乐曲，发出的音色也不相同，故可用音色来辨别；考场关闭门窗是为了减少外界的干扰，这是在传播过程中减弱噪声的.故答案为：空气;音色；传播过程中。14【解答】解:如图所示为一款多功能“魔镜”，它可以像平面镜一样作为梳妆镜,如果图中的小馨距离“魔镜”0.5m,则镜中小馨的像距离“魔镜与物到“魔镜”相等,为0。5m;物像大小相等，在她远离“魔镜”的过程中，她的像的大小将不变；“魔镜”又可以作为显示屏，显示屏上的彩色影像由红、绿、蓝三种色光合成的.故答案为:0.5；不变；绿。15【解答】解：（1）船桨在使用时,动力臂小于阻力臂，是费力杠杆；（2)用船桨向后划水,船桨给水向后的力，由于物体间力的作用是相互的，所以水会给船桨向前的力，使船向前行驶；（3）皮划艇加速冲向终点时,质量不变、速度变大，动能变大。故答案为：费力;相互；大。16【解答】解:（1）用充电桩给新能源汽车电池充电时，电能将转化为化学能；（2）电能需要消耗一次能源得到，属于二次能源。(3)视频监控镜头能在u2f范围内成倒立、缩小的实像。故答案为：化学；二次；u2f。17【解答】解：游客在科技馆触碰静电球的情景，她的头发蓬松飞扬，是因为头发带有同种电荷,同种电荷相互排斥.如果静电球带的是负电,带负电的电子由球到人,则触碰过程中电流方向为从人向球。游客需要踩在橡胶垫上，是因为橡胶是绝缘体。故答案为：同种；从人向球；绝缘体。18【解答】解：由电路图可知,滑动变阻器与灯泡串联，电压表V1测灯泡两端的电压,电压表V2测变阻器两端的电压，电流表测电路中的电流。将滑动变阻器的滑片向左滑动时,变阻器接入电路中的电阻变大，电路的总电阻变大,由I可知，电路中的电流变小，即电流表A的示数变小，由串联电路的分压特点可知，变阻器两端的电压变大，灯泡两端的电压变小，即电压表V1的示数变小,电压表V2的示数变大，则电压表V1示数和电流表A示数的乘积变小,电压表V2示数和电流表A示数的比值变大.故答案为：变小;变大。19【解答】解：由图知，两个相同的电阻串联在电路中，通电时间和电阻相同，当给其中一个并联一个电阻时，电阻的电流改变,所以探究的是电流产生热量跟电流关系；该实验采用控制变量法,控制两个容器中的空气质量相同，吸收不同的热量后,空气的膨胀程度不同,故通过比较两个U型管的液面高度差来判断产生热量的多少。故答案为：电流；相同;液面高度差。20【解答】解:（1）当潜水器漂浮在水面时，处于漂浮状态，则潜水器受到的浮力等于自身的重力；（2）由阿基米德原理F浮液gV排可知,物体在液体中所受的浮力大小只与液体的密度和排开液体的体积有关,与其它因素都无关。当潜水器从山顶下降的过程中，因为海水、V排都不变，所以潜水器受到的浮力不变；（3）到达山底部时它受到海水的压强：p海水gh1.0103kg/m310N/kg（800m+1400m）2。2107Pa。故答案为：等于；不变；2。2107。21【解答】解:（1）闭合开关S，断开开关S1、S2，将滑动变阻器的滑片移至某一位置时，灯泡与滑动变阻器串联,电压表测量变阻器两端的电压，电流表测量电路中的电流,由图乙可知：电流为0.4A时灯泡两端的电压为2V，则电源电压UUL+U滑2V+2V4V;（2)由图甲可知，保持滑片的位置不变，再闭合开关S1、S2时，滑动变阻器被短路,灯泡与电动机并联，电流表测量干路电流，则灯泡两端的电压ULU4V；由图乙可知：灯泡两端的电压为4V时通过灯泡的电流为0.5A，根据并联电路干路电流等于各支路电流之和可得：电动机的电流IMIIL0.6A0.5A0.1A；由于电动机正常工作,则电动机的额定功率P额PMUIM4V0.1A0。4W;线圈1min产生的热量QIM2RMt（0。1A）2460s2。4J。故答案为：4；0.4；2。4。三、作图题(本题共3小题，每小题3分,共9分）22【解答】解：(1）平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，两条折射光线的交点位置,就是像点S1的位置；（2)湖面相当于平面镜，像与物关于平面镜对称，画出S关于湖面的对称点，即像点S2的位置，如图所示：23【解答】解：（1）从支点O作动力F2作用线的垂线,支点到垂足的距离为动力臂l2;（2）由杠杆平衡条件F1 L1F2 L2可知，在阻力跟阻力臂的乘积一定时,动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图,如图所示：24【解答】解:（1)地球是一个大磁体，指南龟指南北的原因是由于受到了地磁场的作用;指南龟静止时，指向南的一端是磁体的南（S）极，指向北的一端是磁体的北(N）极,所以龟尾端为磁石的S极。因异名磁极相互吸引,所以，根据开关闭合后指南龟的龟尾的指向可知，通电螺线管的左端为N极,右端为S极;（2)在磁体外部,磁感线的方向是从N极出发再回到S极,（3）右手握住螺线管，大拇指指向通电螺线管的N极，四指指向电流的方向，则电源的左端为负极,右端为正极,如图所示：四、简答题（本题3分)25【解答】答：（1)敲肉锤的锤头很尖，是在压力一定的情况下，通过减小受力面积来增大压强的,（2）被它敲过的肉表面有很多小坑，说明了力可以改变物体的形状；（3）敲肉锤的橡胶手柄带有很多花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦。五、计算题（本题共2小题,共18分要求写出必要的文字说明、公式、计算过程、数值、单位和答)26【解答】解：（1）该汽车静止在水平路面上时，对路面的压力:F压Gmg1.5103kg10N/kg1。5104N，对路面的压强:p2105Pa；（2）汽车行驶的速度：v23m/s，根据PFv可得汽车的牵引力：F2000N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，阻力fF2000N；(3）牵引力做的有用功：W有用Fs2000N13.8103m2。76107J，汽油完全燃烧放出的热量：Q放mq2kg4。6107J/kg9。2108J，这段时间内该发动机所做的有用功：10030。答:（1）汽车静止在水平地面上时，对地面的压强2105Pa；（2）在这一过程中汽车受到的阻力2000N。（3）在这一过程中汽车发动机的效率为30%.27【解答】解：（1）开关S接2时，电路为R1的简单电路，电路的总电阻最小，电路的总功率最大，电热饭盒处于高温档，由PUI可得，R1的阻值：R1200，则R2的阻值：R24R14200800；(2)高温档加热5min消耗的电能：WP高t242W560s7。26104J，不计热量损失，则饭菜吸收的热量:Q吸W7。26104J，由Q吸cmt可得，1kg饭菜升高的温度:t24.2；(3）如果实际电压是200V，低温档工作时的实际功率：P低实40W。答:(1）R1和R2的阻值依次为200、800；（2)高温档加热5min，不计热量损失,可以将1kg饭菜升高的温度是24。2；（3）如果实际电压是200V,低温档工作时的实际功率是40W。六、实验、探究题（本题共7小题，共36分）28【解答】解：（1)由图可知,温度在0以下，分度值为1，故示数为2;（2)实验过程中A、B两个温度计的示数随时间变化的图象如图乙所示，烧杯中的冰先熔化,通过分析图象可知，虚线是试管内碎冰温度随时间变化的图象,第4min烧杯中的碎冰开始熔化，第10min冰完全熔化，晶体熔化过程中，处于固液共存态，第7min时烧杯内的碎冰处于熔化状态，固液共存态，此时温度为0,没有温度差无法继续吸热，试管内的碎冰不能熔化。（3）通过实验可以得出晶体熔化的条件是：温度达到熔点，继续吸热。故答案为:(1）2；(2）虚；固液共存;不能；（3）继续吸热。29【解答】解：（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距,所以凸透镜的焦距u60.0cm50。0cm10。0cm。（2）蜡烛、凸透镜、光屏，三者在同一条直线上,三者的中心大致在同一高度，这样做的目的是：使像成在光屏的中央。由图可知，物距u50cm20cm30cm，像距v65cm50cm15cm，f10cm，此时u2f，成倒立缩小的实像；(3）根据题意可知，像距变大，故该眼镜对光线具有发散作用,是凹透镜，即近视眼镜；（4）保持蜡烛不动，将凸透镜向右移动一段距离，相当于增大物距。根据物远像近像变小的规律可知，应将光屏向左移动才能得到清晰的像，故将光屏向右移动不能再次成清晰的像。故答案为：（1)10。0；（2)同一高度；缩小;(3)发散；近视；（4）不能。30【解答】解:(1)在实验中应水平匀速直线拉动物体A,根据二力平衡条件可知，拉力大小才等于摩擦力的大小；（2)比较甲、丙两次实验可知，压力大小相同，接触面越粗糙,测力计的示数越大，可以得出结论：在压力相同时，接触面越粗糙,滑动摩擦力越大;（3)在甲、乙两次匀速直线拉动物体的过程中,因乙中压力大，故物体受到的滑动摩擦力大，拉力也大，根据PFv可知,如果速度相同，甲、乙两次的拉力功率P甲P乙;乙图中物体B相对于A没有发生相对运动、也没有相对运动的趋势,故物体B不受摩擦力。（4）将实验进行了如图丁所示的改进：水平向左拉木板，木板相对于地面向左运动，物体A相对于地面保持静止，A受到平衡力的作用(测力计对A的拉力和A受到的摩擦力大小相等、方向相反），此时弹簧测力计的示数为0.8N,则物体A受到的滑动摩擦力是0.8N,方向向左;此过程中物体A相对于地面始终静止,所以木板不必匀速运动。故答案为：（1）二力平衡；（2)压力；粗糙；（3）；不受；(4)0。8；向左;不必。31【解答】解：（1)调节天平平衡时,若发现指针偏向分度盘的左端,则平衡螺母要向右调；（2）由图可见，标尺上的分度值是0.2g，因此游码所对刻度值是1g+0。2g41。8g,金属块的质量是m10g+5g+1.8g16.8g；（3）根据排水法原理,石块的体积V56cm350cm36cm3，因此石块的体积2.8g/cm32.8103kg/m3。故答案为：（1)右; (2)16。8； （3)2.8103。32【解答】解：油桃浸没在水中，所受的浮力等于（m2m1）g，根据F浮水gV排可求出油桃排开水的体积V排,用牙签将油桃压入待测液体中浸没时,所受浮力等于（m4m3)g，根据阿基米德原理，(m4m3)g液gV排，两次实验中V排相同，解得液体密度液；故答案为：(4）用牙签将油桃压入液体中浸没（液体未溢出），静止时；（5）。33【解答】解：（1）为了保护电路，闭合开关前滑动变阻器的滑片要放在阻值最大处，即最右端；电流表的量程为00.6A,当电路中的最大电流为0。6A时，电路中的总电阻最小，即此时电路中应接入定值电阻为5的电阻，根据欧姆定律I得，此时定值电阻两端的电压：UIR0。6A53V；所以为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应超过3V；（2）根据图乙所示的图象知，当电压一定时，通过导体的电流与导体的电阻成反比。故答案为
