单片机C语言程序设计实训100例--基于8051.doc

资源描述

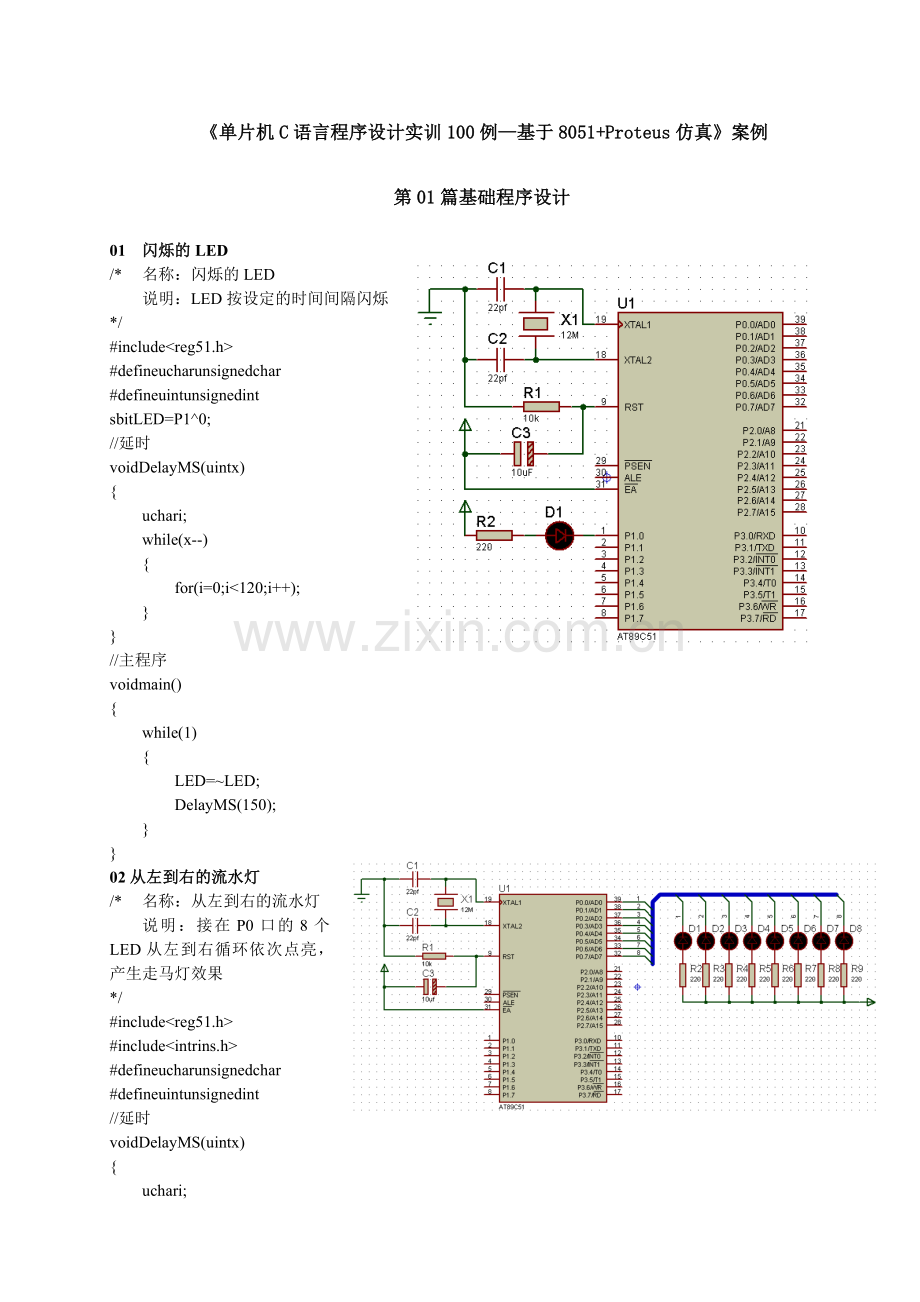

《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第01篇基础程序设计 01 闪烁的LED /* 名称：闪烁的LED 说明：LED按设定的时间间隔闪烁 */ #include<reg51.h> #defineucharunsignedchar #defineuintunsignedint sbitLED=P1^0; //延时 voidDelayMS(uintx) { uchari; while(x--) { for(i=0;i<120;i++); } } //主程序 voidmain() { while(1) { LED=~LED; DelayMS(150); } } 02从左到右的流水灯 /* 名称：从左到右的流水灯说明：接在P0口的8个LED从左到右循环依次点亮，产生走马灯效果 */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint //延时 voidDelayMS(uintx) { uchari; while(x--) { for(i=0;i<120;i++); } } //主程序 voidmain() { P0=0xfe; while(1) { P0=_crol_(P0,1);//P0的值向左循环移动 DelayMS(150); } } 038只LED左右来回点亮 /* 名称：8只LED左右来回点亮说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果 */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint //延时 voidDelayMS(uintx) { uchari; while(x--) { for(i=0;i<120;i++); } } //主程序 voidmain() { uchari; P2=0x01; while(1) { for(i=0;i<7;i++) { P2=_crol_(P2,1);//P2的值向左循环移动 DelayMS(150); } for(i=0;i<7;i++) { P2=_cror_(P2,1);//P2的值向右循环移动 DelayMS(150); } } } 04花样流水灯 /* 名称：花样流水灯说明：16只LED分两组按预设的多种花样变换显示 */ #include<reg51.h> #defineucharunsignedchar #defineuintunsignedint ucharcodePattern_P0[]= { 0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f, 0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff, 0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe, 0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff }; ucharcodePattern_P2[]= { 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff, 0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f, 0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f, 0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00, 0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff }; //延时 voidDelayMS(uintx) { uchari; while(x--) { for(i=0;i<120;i++); } } //主程序 voidmain() { uchari; while(1) { //从数组中读取数据送至P0和P2口显示 for(i=0;i<136;i++) { P0=Pattern_P0[i]; P2=Pattern_P2[i]; DelayMS(100); } } } 05LED模拟交通灯 /* 名称：LED模拟交通灯说明：东西向绿灯亮若干秒，黄灯闪烁5次后红灯亮，红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁5此后变红灯，东西向变绿灯，如此重复。 */ #include<reg51.h> #defineucharunsignedchar #defineuintunsignedint sbitRED_A=P0^0; //东西向灯 sbitYELLOW_A=P0^1; sbitGREEN_A=P0^2; sbitRED_B=P0^3; //南北向灯 sbitYELLOW_B=P0^4; sbitGREEN_B=P0^5; ucharFlash_Count=0,Operation_Type=1;//闪烁次数，操作类型变量 //延时 voidDelayMS(uintx) { uchari; while(x--)for(i=0;i<120;i++); } //交通灯切换 voidTraffic_Light() { switch(Operation_Type) { case1: //东西向绿灯与南北向红灯亮 RED_A=1;YELLOW_A=1;GREEN_A=0; RED_B=0;YELLOW_B=1;GREEN_B=1; DelayMS(2000); Operation_Type=2; break; case2: //东西向黄灯闪烁，绿灯关闭 DelayMS(300); YELLOW_A=~YELLOW_A;GREEN_A=1; if(++Flash_Count!=10)return;//闪烁5次 Flash_Count=0; Operation_Type=3; break; case3: //东西向红灯，南北向绿灯亮 RED_A=0;YELLOW_A=1;GREEN_A=1; RED_B=1;YELLOW_B=1;GREEN_B=0; DelayMS(2000); Operation_Type=4; break; case4: //南北向黄灯闪烁5次 DelayMS(300); YELLOW_B=~YELLOW_B;GREEN_B=1; if(++Flash_Count!=10)return; Flash_Count=0; Operation_Type=1; } } //主程序 voidmain() { while(1)Traffic_Light(); } 06单只数码管循环显示0~9 /* 名称：单只数码管循环显示0~9 说明：主程序中的循环语句反复将0~9的段码送至P0口，使数字0~9循环显示 */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint ucharcodeDSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff}; //延时 voidDelayMS(uintx) { uchart; while(x--)for(t=0;t<120;t++); } //主程序 voidmain() { uchari=0; P0=0x00; while(1) {/*for(;i<11;i++){P0=~DSY_CODE[i];DelayMS(300);}//注:另一方案*/ P0=~DSY_CODE[i]; i=(i+1)%10; DelayMS(300); } } 078只数码管滚动显示单个数字 /* 名称：8只数码管滚动显示单个数字说明：数码管从左到右依次滚动显示0~7，程序通过每次仅循环选通一只数码管 */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint ucharcodeDSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //延时 voidDelayMS(uintx) { uchart; while(x--)for(t=0;t<120;t++); } //主程序 voidmain() { uchari,wei=0x80; while(1) { for(i=0;i<8;i++) { P2=0xff; //关闭显示 wei=_crol_(wei,1); P0=DSY_CODE[i];//发送数字段码 P2=wei; //发送位码 DelayMS(300); } } } 088只数码管动态显示多个不同字符电路如上图 /* 名称：8只数码管动态显示多个不同字符说明：数码管动态扫描显示0~7。 */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint ucharcodeDSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //延时 voidDelayMS(uintx) { uchart; while(x--)for(t=0;t<120;t++); } //主程序 voidmain() { uchari,wei=0x80; while(1) { for(i=0;i<8;i++) { P2=0xff; P0=DSY_CODE[i];//发送段码 wei=_crol_(wei,1); P2=wei; //发送位码 DelayMS(2); } } } 098只数码管闪烁显示数字串电路如上图 /* 名称：8只数码管闪烁显示数字串说明：数码管闪烁显示由0~7构成的一串数字本例用动态刷新法显示一串数字，在停止刷新时所有数字显示消失。 */ #include<reg51.h> #defineucharunsignedchar #defineuintunsignedint //段码表 ucharcodeDSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //位码表 ucharcodeDSY_IDX[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; //延时 voidDelayMS(uintx) { uchart; while(x--)for(t=0;t<120;t++); } //主程序 voidmain() { uchari,j; while(1) { for(i=0;i<30;i++) { for(j=0;j<8;j++) { P0=0xff; P0=DSY_CODE[j];//发送段码 P2=DSY_IDX[j]; //发送位码 DelayMS(2); } } P2=0x00; //关闭所有数码管并延时 DelayMS(1000); } } 108只数码管滚动显示数字串电路如上图 /* 名称：8只数码管滚动显示数字串说明：数码管向左滚动显示3个字符构成的数字串 */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint //段码表 ucharcodeDSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff}; //下面数组看作环形队列，显示从某个数开始的8个数（10表示黑屏） ucharNum[]={10,10,10,10,10,10,10,10,2,9,8}; //延时 voidDelayMS(uintx) { uchart; while(x--)for(t=0;t<120;t++); } //主程序 voidmain() { uchari,j,k=0,m=0x80; while(1) { //刷新若干次，保持一段时间的稳定显示 for(i=0;i<15;i++) { for(j=0;j<8;j++) { //发送段码，采用环形取法，从第k个开始取第j个 P0=0xff; P0=DSY_CODE[Num[(k+j)%11]]; m=_crol_(m,1); P2=m; //发送位码 DelayMS(2); } } k=(k+1)%11; //环形队列首支针k递增，Num下标范围0~10，故对11取余 } } 11K1-K4控制LED移位 /* 名称：K1-K4控制LED移位说明：按下K1时，P0口LED上移一位；按下K2时，P0口LED下移一位；按下K3时，P2口LED上移一位；按下K4时，P2口LED下移一位； */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint //延时 voidDelayMS(uintx) { uchari; while(x--)for(i=0;i<120;i++); } //根据P1口的按键移动LED voidMove_LED() { if((P1&0x10)==0)P0=_cror_(P0,1);//K1 elseif((P1&0x20)==0)P0=_crol_(P0,1); //K2 elseif((P1&0x40)==0)P2=_cror_(P2,1);//K3 elseif((P1&0x80)==0)P2=_crol_(P2,1); //K4 } //主程序 voidmain() { ucharRecent_Key; //最近按键 P0=0xfe; P2=0xfe; P1=0xff; Recent_Key=0xff; while(1) { if(Recent_Key!=P1) { Recent_Key=P1; //保存最近按键 Move_LED(); DelayMS(10); } } } 12K1-K4按键状态显示 /* 名称：K1-K4按键状态显示说明：K1、K2按下时LED点亮，松开时熄灭， K3、K4按下并释放时LED点亮，再次按下并释放时熄灭； */ #include<reg51.h> #defineucharunsignedchar #defineuintunsignedint sbitLED1=P0^0; sbitLED2=P0^1; sbitLED3=P0^2; sbitLED4=P0^3; sbitK1=P1^0; sbitK2=P1^1; sbitK3=P1^2; sbitK4=P1^3; //延时 voidDelayMS(uintx) { uchari; while(x--)for(i=0;i<120;i++); } //主程序 voidmain() { P0=0xff; P1=0xff; while(1) { LED1=K1; LED2=K2; if(K3==0) { while(K3==0); LED3=~LED3; } if(K4==0) { while(K4==0); LED4=~LED4; } DelayMS(10); } } 13K1-K4分组控制LED /* 名称：K1-K4分组控制LED 说明：每次按下K1时递增点亮一只LED，全亮时再次按下则再次循环开始， K2按下后点亮上面4只LED，K3按下后点亮下面4只LED，K4按下后关闭所有LED */ #include<reg51.h> #defineucharunsignedchar #defineuintunsignedint //延时 voidDelayMS(uintx) { uchari; while(x--)for(i=0;i<120;i++); } //主程序 voidmain() { uchark,t,Key_State; P0=0xff; P1=0xff; while(1) { t=P1; if(t!=0xff) { DelayMS(10); if(t!=P1)continue; //取得4位按键值，由模式XXXX1111(X中有一位为0，其他均为1) //变为模式0000XXXX(X中有一位为1，其他均为0) Key_State=~t>>4; k=0; //检查1所在位置，累加获取按键号k while(Key_State!=0) { k++; Key_State>>=1; } //根据按键号k进行4种处理 switch(k) { case1: if(P0==0x00)P0=0xff; P0<<=1; DelayMS(200); break; case2: P0=0xf0;break; case3: P0=0x0f;break; case4: P0=0xff; } } } } 14K1-K4控制数码管移位显示 /* 名称：K1-K4控制数码管移位显示说明：按下K1时加1计数并增加显示位，按下K2时减1计数并减少显示位，按下K3时清零。 */ #include<reg51.h> #defineucharunsignedchar #defineuintunsignedint //段码 ucharcodeDSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff}; //位码 ucharcodeDSY_Index[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01}; //待显示到各数码管的数字缓冲（开始仅在0位显示0，其他黑屏） ucharDisplay_Buffer[]={0,10,10,10,10,10,10,10}; //延时 voidDelayMS(uintx) { uchari; while(x--)for(i=0;i<120;i++); } voidShow_Count_ON_DSY() { uchari; for(i=0;i<8;i++) { P0=0xff; P0=DSY_CODE[Display_Buffer[i]]; P2=DSY_Index[i]; DelayMS(2); } } //主程序 voidmain() { uchari,Key_NO,Key_Counts=0; P0=0xff; P1=0xff; P2=0x00; while(1) { Show_Count_ON_DSY(); P1=0xff; Key_NO=P1; //P1口按键状态分别为K1-0xfe，K2-0xfd,K3-0xfb switch(Key_NO) { case0xfe: Key_Counts++; if(Key_Counts>8)Key_Counts=8; Display_Buffer[Key_Counts-1]=Key_Counts; break; case0xfd: if(Key_Counts>0)Display_Buffer[--Key_Counts]=10; break; case0xfb: Display_Buffer[0]=0; for(i=1;i<8;i++)Display_Buffer[i]=10; Key_Counts=0; } //若键未释放则仅刷新显示，不进行键扫描 while(P1!=0xff)Show_Count_ON_DSY(); } } 15K1-K4控制数码管加减演示 /* 名称：K1-K4控制数码管加减演示说明：按下K1后加1计数，按下K2后减1计数，按下K3后清零。 */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint //段码 ucharcodeDSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff}; //待显示的3位缓冲 ucharNum_Buffer[]={0,0,0}; //按键代码，按键计数 ucharKey_Code,Key_Counts=0; //延时 voidDelayMS(uintx) { uchari; while(x--)for(i=0;i<120;i++); } //显示函数 voidShow_Counts_ON_DSY() { uchari,j=0x01; Num_Buffer[2]=Key_Counts/100; Num_Buffer[1]=Key_Counts/10%10; Num_Buffer[0]=Key_Counts%10; for(i=0;i<3;i++) { j=_cror_(j,1); P0=0xff; P0=DSY_CODE[Num_Buffer[i]]; P2=j; DelayMS(1); } } //主程序 voidmain() { uchari; P0=0xff; P1=0xff; P2=0x00; Key_Code=0xff; while(1) { Show_Counts_ON_DSY(); P1=0xff; Key_Code=P1; //有键按下时，数码管刷新显示30次，该行代码同时起到延时作用 if(Key_Code!=0xff) for(i=0;i<30;i++)Show_Counts_ON_DSY(); switch(Key_Code) { case0xfe: if(Key_Counts<255)Key_Counts++; break; case0xfd: if(Key_Counts>0)Key_Counts--; break; case0xfb: Key_Counts=0; } Key_Code=0xff; } } 164X4矩阵键盘控制条形LED显示 /* 名称：4X4矩阵键盘控制条形LED显示说明：运行本例时，按下的按键值越大点亮的LED越多。 */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint //矩阵键盘按键特征码表 ucharcodeKeyCodeTable[]={0x11,0x12,0x14,0x18,0x21, 0x22,0x24,0x28,0x41,0x42,0x44,0x48,0x81,0x82,0x84,0x88}; //延时 voidDelayMS(uintx) { uchari; while(x--)for(i=0;i<120;i++); } //键盘扫描 ucharKeys_Scan() { ucharsCode,kCode,i,k; //低4位置0，放入4行 P1=0xf0; //若高4位出现0，则有键按下 if((P1&0xf0)!=0xf0) { DelayMS(2); if((P1&0xf0)!=0xf0) { sCode=0xfe; //行扫描码初值 for(k=0;k<4;k++) //对4行分别进行扫描 { P1=sCode; if((P1&0xf0)!=0xf0) { kCode=~P1; for(i=0;i<16;i++) //查表得到按键序号并返回 if(kCode==KeyCodeTable[i]) return(i); } else sCode=_crol_(sCode,1); } } } return(-1); } //主程序 voidmain() { uchari,P2_LED,P3_LED; ucharKeyNo=-1; //按键序号，-1表示无按键 while(1) { KeyNo=Keys_Scan(); //扫描键盘获取按键序号KeyNo if(KeyNo!=-1) { P2_LED=0xff; P3_LED=0xff; for(i=0;i<=KeyNo;i++) //键值越大，点亮的LED越多 { if(i<8) P3_LED>>=1; else P2_LED>>=1; } P3=P3_LED; //点亮条形LED P2=P2_LED; } } } 17数码管显示4X4矩阵键盘按键号 /* 名称：数码管显示4X4矩阵键盘按键号说明：按下任意键时，数码管都会显示其键的序号，扫描程序首先判断按键发生在哪一列，然后根据所发生的行附加不同的值，从而得到按键的序号。 */ #include<reg51.h> #defineucharunsignedchar #defineuintunsignedint //段码 ucharcodeDSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90, 0x88,0x83,0xc6,0xa1,0x86,0x8e,0x00}; sbitBEEP=P3^7; //上次按键和当前按键的序号，该矩阵中序号范围0~15，16表示无按键 ucharPre_KeyNo=16,KeyNo=16; //延时 voidDelayMS(uintx) { uchari; while(x--)for(i=0;i<120;i++); } //矩阵键盘扫描 voidKeys_Scan() { ucharTmp; P1=0x0f; //高4位置0，放入4行 DelayMS(1); Tmp=P1^0x0f;//按键后0f变成0000XXXX，X中一个为0，3个仍为1，通过异或把3个1变为0，唯一的0变为1 switch(Tmp) //判断按键发生于0~3列的哪一列 { case1: KeyNo=0;break; case2: KeyNo=1;break; case4:KeyNo=2;break; case8: KeyNo=3;break; default:KeyNo=16; //无键按下 } P1=0xf0;//低4位置0，放入4列 DelayMS(1); Tmp=P1>>4^0x0f;//按键后f0变成XXXX0000，X中有1个为0，三个仍为1；高4位转移到低4位并异或得到改变的值 switch(Tmp) //对0~3行分别附加起始值0，4，8，12 { case1: KeyNo+=0;break; case2: KeyNo+=4;break; case4: KeyNo+=8;break; case8: KeyNo+=12; } } //蜂鸣器 voidBeep() { uchari; for(i=0;i<100;i++) { DelayMS(1); BEEP=~BEEP; } BEEP=0; } //主程序 voidmain() { P0=0x00; BEEP=0; while(1) { P1=0xf0; if(P1!=0xf0)Keys_Scan();//获取键序号 if(Pre_KeyNo!=KeyNo) { P0=~DSY_CODE[KeyNo]; Beep(); Pre_KeyNo=KeyNo; } DelayMS(100); } } 18开关控制LED /* 名称：开关控制LED 说明：开关S1和S2分别控制LED1和LED2。 */ #include<reg51.h> sbitS1=P1^0; sbitS2=P1^1; sbitLED1=P0^0; sbitLED2=P0^1; //主程序 voidmain() { while(1) { LED1=S1; LED2=S2; } } 19继电器控制照明设备 /* 名称：继电器控制照明设备说明：按下K1灯点亮，再次按下时灯熄灭 */ #include<reg51.h> #defineucharunsignedchar #defineuintunsignedint sbitK1=P1^0; sbitRELAY=P2^4; //延时 voidDelayMS(uintms) { uchart; while(ms--)for(t=0;t<120;t++); } //主程序 voidmain() { P1=0xff; RELAY=1; while(1) { if(K1==0) { while(K1==0); RELAY=~RELAY; DelayMS(20); } } } 20数码管显示拨码开关编码 /* 名称：数码管显示拨码开关编码说明：系统显示拨码开关所设置的编码000~255 */ #include<reg51.h> #include<intrins.h> #defineucharunsignedchar #defineuintunsignedint //各数字的数码管段码（共阴） ucharcodeDSY_CODE[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //显示缓冲 ucharDSY_Buffer[3]={0,0,0}; //延时 voidDelayMS(uintms) { uchart; while(ms--)for(t=0;t
