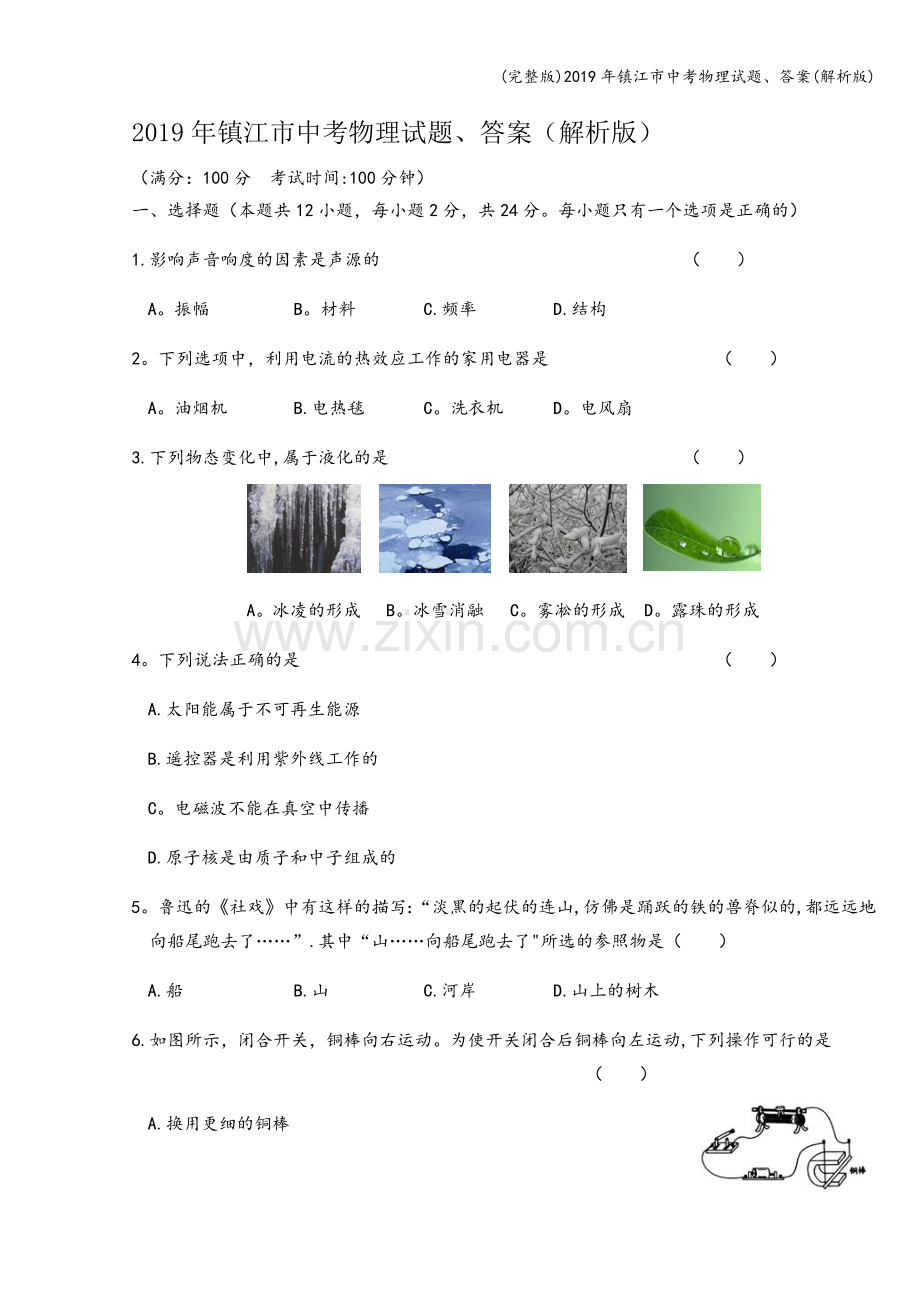

2019年镇江市中考物理试题、答案（解析版）
（满分：100分 考试时间:100分钟）
一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项是正确的）
1.影响声音响度的因素是声源的 （　　）
A。振幅 B。材料 C.频率 D.结构
2。下列选项中，利用电流的热效应工作的家用电器是 （　　）
A。油烟机 B.电热毯 C。洗衣机 D。电风扇
3.下列物态变化中,属于液化的是 （　　）

A。冰凌的形成
B。冰雪消融
C。雾凇的形成
D。露珠的形成
4。下列说法正确的是 （　　）
A.太阳能属于不可再生能源
B.遥控器是利用紫外线工作的
C。电磁波不能在真空中传播
D.原子核是由质子和中子组成的
5。鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山,仿佛是踊跃的铁的兽脊似的,都远远地向船尾跑去了……”.其中“山……向船尾跑去了"所选的参照物是（　　）
A.船 B.山 C.河岸 D.山上的树木
6.如图所示，闭合开关，铜棒向右运动。为使开关闭合后铜棒向左运动,下列操作可行的是 （　　）
A.换用更细的铜棒
B。将电源的正、负极对调
C.向左移动滑动变阻器的滑片
D.将电源正、负极和磁体N、S极同时对调
7.下列估计值中,最不接近实际情况的是 (　　）
A.一只苹果的质量约
B。教室内课桌的高度约
C.人正常步行时的速度约
D.一盏家用台灯的额定功率约
8.甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示,已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同.下列判断正确的是 （　　）
A。甲、乙两球均带正电
B。甲、乙两球均带负电
C。甲球带正电,乙球一定带负电
D。甲球带负电,乙球可能不带电
9.常用智能手机是通过指纹开关或密码开关来解锁的,若其中任一方式解锁失败后，锁定开关均会断开而暂停手机解锁功能，将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是 （　　)

A
B
C
D
10。如图所示，平面镜和长为的细铅笔均竖直放置在水平桌面上，铅笔与平面镜之间的距离为。则 (　　)
A.向上移动平面镜，铅笔的像也向上移动
B.为使铅笔在平面镜中成完整的像，平面镜应至少高
C.铅笔和平面镜均绕底部转至虚线位置时，铅笔与它的像平行
D.铅笔和平面镜均水平向右移动，铅笔像的位置不变
11。如图所示，无人机水平飞行过程中,机上悬挂小球的细线向左偏，且小球与无人机保持相对静止，不计空气阻力.则在飞行过程中 （　　)
A.无人机一定是向右飞行的
B。小球的运动状态保持不变
C.小球的机械能可能减小
D.若剪断细线，小球将向左下方运动
12.如图所示，热敏电阻的阻值随温度的升高而减小，它在温度为和时的阻值分别为和；阻值不计的报警器在电流达到时开始报警，超过时将损坏;相关器材规格已在图中标明。当电路开始报警温度为时,滑动变阻器接入电路的阻值和电路的最高报警温度分别用和表示。则 (　　）
A.不能求得R0的值
B。不能求得t0的值
C.将P向左移，可提高该电路开始报警时的温度
D。利用此电路,可将开始报警时的温度设定为
二、填空题（本题共9小题，每空1分，共28分）
13。（1）图甲中物块的长度为　　　　cm；
（2）图乙中电压表的示数为　　　　V。

14。图中单缸四冲程汽油机正处在　　　　冲程.若该汽油机转速为,则它每秒钟完成　　　　个冲程。用水循环带走汽油机产生的热量，这是利用了水的　　　　较大的特性。
15。小明发现家中图示电能表的转盘在内转动了3 600圈,则他家中用电器实际消耗的电能为　　　　kW·h,实际功率为　　　　kW；若该电能表能正常工作的最大电流为，则小明家中还能接入额定功率为　　　　W的用电器.

16。用图示装置探究阻力对物体运动的影响时，应选　　　　（选填“同一”或“不同”）滑块；小军进行了如下实验：①让滑块从斜面上A处由静止开始滑下,记下滑块停在棉布上的位置；②移开棉布，让滑块从B处由静止开始滑下，记下滑块停在木板上的位置。则滑块两次滑行时的惯性大小　　　　,小军实验中错误的操作是　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

17.用量筒测得煤油的体积如图1所示，煤油的密度为　　　　kg/ml；图2为探究液体内部压强影响因素的装置，选用水和煤油分别进行实验,并使金属盒处于两种液体中的深度相同，则用　　　　进行实验时，U形管两侧液面的高度差h较大;用水进行实验时，为使U形管两侧液面的高度差h减小，应将金属盒向　　　　移动。
18。在探究凸透镜成像规律的实验中，应使烛焰和光屏的中心在凸透镜的　　　　上；图中光屏上可成清晰的像,它应是倒立、　　　　的实像，此成像特点与　　　　(选填“投影仪”或“照相机”的相同；为模拟近视眼，可将凸透镜向　　　　移动少许。
19。表面光滑的两铅块紧压后会粘在一起，说明分子间有　　　　。如图所示，排尽轻质吸盘内空气使之与水平固定的玻璃板完全贴合，贴合面积为，将质量均为的两铅块压紧后,用细线悬挂在吸盘下方，此时吸盘恰好不脱落且两铅块也未分离，则细线中的拉力为　　　　N，此时大气压强为　　　　Pa。g取,不考虑吸盘与玻璃板间的分子相互作用。
毕业学校_____________ 姓名________________ 考生号________________ ________________ ___________
20。图1中，灯泡L的额定电流为，其电流与电压关系如图2所示,滑动变阻器R的规格为“ ”，电流表量程为，电压表量程为.闭合开关S，调节R，当电压表的示数为时，L恰好正常发光，则L正常发光时的阻值为　　　　，电源电压为　　　　V；为保证电路安全，R的调节范围为　　　　,灯泡L的最小电功率为　　　　W。
21。自动感应门俯视图如图所示：当有物体进入半径为的虚线圆（圆心为O）内时，宽度均为的两扇感应门立即向两边匀速开启，开启速度为,感应门在物体离开虚线圆后关闭。在水平地面上，人用的水平推力F推动宽的货物，使货物的中央沿虚线s垂直地匀速通过该门。此过程中货物受到的摩擦力大小为　　　　N,从门开始开启到货物被推至门处的过程中,推力F做的功为　　　　J；为能安全通过该感应门，货物运动的速度应不超过　　　　m/s。
三、解答题(本题共7小题,共48分，解答26、27、28题时应有必要的解题过程）
22。请按题目要求作答.
（1）图甲中,小磁针处于静止状态.请在两虚线框内分别标出电源和螺线管的极性；
（2)图乙中，F和O分别为凸透镜的焦点和光心。请将两条光线的光路图补充完整；
（3)图丙中，插座的一部分已正确接入家庭电路，请将其他部分也正确接人家庭电路.

23.在“比较质量相等的不同燃料燃烧时放出的热量”实验中，小林选用碎纸片和酒精为燃料进行了实验。

（1）小林将天平放在水平桌面上并将游码归零后,若指针静止时位置如图甲所示，则他应将平衡螺母向　　　　端调节；图乙是正确测量所用碎纸片质量时的场景，此时游码所处位置如图丙所示,则他还应称量　　　　g的酒精；
（2)小林组装的实验装置如图丁所示，他在器材安装中的一处错误是　　　　　　　；
（3）本实验中,燃料完全燃烧放出热量的多少是通过　　　　来反映的；
（4)正确组装实验装置后,小林用（1）中所称量的碎纸片和酒精分别进行实验，正确采集的数据如下表所示.根据实验数据，小林却得出了与事实相反的实验结论:质量相同的碎纸片和酒精完全燃烧后,碎纸片放出的热量较多。你认为他在实验中最有可能遗漏的操作是　　　　　　　　　　　　　　　　　　　　　　　.
温度
燃料
加热前的水温/℃
燃料燃尽时的水温/℃
水温的变化/℃
酒精
20
65
45
碎纸片
20
80
60
24.小飞用图1装置来探究杠杆的平衡条件,设弹簧测力计和钩码对杠杆的拉力分别为动力和阻力，和分别表示动力臂和阻力臂.他的实验思路是：改变、和，测得杠杆平衡时所需的拉力,来寻找、、和四个物理量之间的关系。已知实验前已调节杠杆在水平位置平衡，弹簧测力计的量程为，杠杆上每一格长.

实验次数
阻力F2/N
阻力臂l2/cm
动力臂l1/cm
动力F1/N
1
4
33
30

2
4
18
30
2.4
3
4
7。5
30
1.0
（1)为便于测量力臂，弹簧测力计应沿　　　　方向拉杠杆,并使之在　　　　位置平衡；
（2）小飞首先保持和不变而改变，所获得的实验数据如上表所示。第1次实验中弹簧测力计示数的放大图如图2所示,则＝　　　　N,此时杠杆的类型与　　　　（选填“筷子"或“老虎钳”）相同；
（3）为获得更多组数据，小飞继续进行（2）中实验。则为能顺利完成实验，在改变阻力臂时,应不超过　　　　cm;完成上述实验后，小飞接下来还应进行的实验有：①保持　　　　不变而改变；②保持和不变而改变。
25。小兵利用图1电路来探究电流与电阻的关系，他在实验中控制电压表示数为不变，相关器材规格已在图中标明。

（1）请用笔画线代替导线将电压表接入电路；
（2）开关闭合前，滑动变阻器的滑片应置于图中最　　　　（选填“左”或“右"）端;
(3)闭合开关,将电阻箱调至某阻值。调节滑动变阻器时,他发现电压表示数始终为零而电流表示数有明显变化。经检查是由于某处被短路而造成的，被短路的是　　　　；
(4)小兵调节电阻箱阻值R，进行多次实验,所绘制的I与关系图线如图2所示，由此可知=　　　　V，实验结论是:在电压一定时，　　　　　　　　　；
(5）若由于电池电量不足，小兵换用电源后继续实验，进行了如下操作：
①将电阻箱阻值先调至进行实验，实验完成后断开开关；
②再将电阻箱阻值调至后，闭合开关进行实验；
则由于小兵在上述操作中的一个疏漏，将会导致　　　　　　　　　　　　　；
(6）小华利用图1电路和器材也对电流与电阻的关系进行了探究.在范围内，他将电阻箱阻值R调至5个不同的值分别进行了实验。则他根据实验数据描点所绘制的I与关系图线不可能是图3中的　　　　(选填“甲”或“乙”)，理由是　　　　　　　　　　　　　　　　　　。
26。如图甲所示,装有水的圆桶置于水平地面上,桶与地面间的接触面积为.桶的质量忽略不计，g取.
（1）求桶中水的质量；
（2)求这桶水对地面的压强；
(3）某同学用图乙所示的滑轮组将这桶水匀速提升的过程中，所用拉力为。求该滑轮组的机械效率。
27。某油电混合动力汽车工作原理如图所示，当它以的速度匀速行驶的过程中，发动机和驱动电机共同为汽车提供动力，驱动汽车行驶所需的能量，其中来自于汽油燃烧，而汽油燃烧放出热量的用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量。设汽油在发动机气缸内完全燃烧，汽油热值取。
（1）当该汽车制动刹车时，驱动电机会反转为电机给蓄电池充电。电机发电的原理是　　　　，产生的电能是从汽车的　　　　能转化而来的；
（2)求题述过程中汽车受到的阻力；
（3)题述过程中，汽车所消耗汽油的质量用m表示。
①求汽车所消耗汽油的质量m；
②请将下列表达式填写完整：　　　　(用q、m、和表示）。
28。某电热加湿器具有防干烧功能，可在水量不足时自动停止工作，其工作原理如图所示：水箱中的加热器具有高、低两挡功率调节功能,其内部电路（未画出）由开关S和阻值分别为和的电阻丝R1、R2组成。轻弹簧的下端固定在水箱底部，上端与一立方体浮块相连，浮块内有水平放置的磁铁。该加湿器为防干烧已设定:仅当浮块处于图中虚线位置时，固定在水箱侧壁处的磁控开关方能闭合而接通电路。
(1）当处于高功率挡时，加热器工作所产生的热量全部被的水吸收后，水温升高了.已知加热器处于低功率挡时的功率为，电压，水的比热容。
①求加热器处于高功率挡时的功率；
②请画出加热器内部电路;
（2)当向水箱内缓慢加水使浮块上升至图中虚线位置时,浮块下表面距水箱底部的高度为，弹簧对浮块的弹力大小为。浮块（含磁铁)的质量为,g取。
①求浮块上升至虚线位置时排开水的体积；
②该加湿器所设定的防干烧最低水面距水箱底部的高度为　　　　cm，理由是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

2019年镇江市中考物理答案解析
一、选择题
1.【答案】A
【解析】影响声音响度的因素是声源的振幅,故选A.
【考点】声音的响度的影响因素。
2.【答案】B
【解析】利用电流热效应工作的家用电器是电热毯.抽油烟机、洗衣机、电风扇中都含有电动机，是利用电流的磁效应工作的.故选B。
【考点】电流的热效应。
3。【答案】D
【解析】冰凌的形成是凝固现象,A不符合题意；冰雪消融是熔化现象，B不符合题意；雾凇的形成是凝华现象，C不符合题意；露珠的形成是液化现象.故选D。
【考点】物态变化的辨别。
4.【答案】D
【解析】太阳能属于可再生能源，A错误;遥控器是利用红外线的遥感技术工作的，B错误；电磁波可以在真空中传播，C错误；原子核是由质子和中子组成的，D正确；故选D。
【考点】能源的分类、不可见光的应用、电磁波和原子的结构。
5.【答案】A
【解析】山向船尾跑去了，所选的参照物是船。故选A。
【考点】参考物的选取。
6。【答案】B
【解析】闭合开关，接通电路，铜棒在磁场力的作用下向右运动,现在要使铜棒向左运动，则可以改变电流方向或者磁场方向。故选B。
【考点】磁场对通电导体有力的作用.
7。【答案】D
【解析】A、B和C选项皆符合实际，一盏家用台灯的额定功率约几十瓦特，D不正确,故选D。
【考点】常见物理量的估算。
8。【答案】D
【解析】由图可知，甲、乙两球相互吸引，甲、丙两球相互排斥，可知甲、丙两球带同种电荷，因为丙球带负电荷，则甲球带负电荷,乙球可能带正电荷或者不带电荷。故选D。
【考点】电荷间的相互作用。
9.【答案】C
【解析】常见的智能手机是通过指纹或密码来解锁的，所以这两个开关之间是并联关系。开关S3是锁定开关,在S1和S2错误输入时都会处于断开状态,所以S3接在干路上,综上所述,故选C.
【考点】电路设计。
10。【答案】C
【解析】根据题意，向上移动平面镜，铅笔的像不会随着平面镜向上移动，而处于原来的位置不动，A错误;为了使铅笔在平面镜中成完整的像，平面镜至少是物体高度的一半，B错误;铅笔和平面镜均绕底部转至虚线位置时，铅笔与它的像仍然是平行的，C正确；铅笔和平面镜均水平向右移动10cm，铅笔像的位置将移动10cm，D错误，故选C。
【考点】平面镜成像的特点.
11。【答案】C
【解析】无人机水平飞行,机上悬挂的小球向左偏，则此时无人机和小球均处于非平衡状态，此时无人机可以向左做减速运动或者向右做加速运动，此时剪断细线，小球可能向左下或右下方运动，A、D错误；小球受非平衡力的作用，运动状态将发生改变，B错误；小球在水平方向做加速或者减速运动，小球的动能将发生变化，机械能可能增加可能减小，C正确；故选C。
【考点】力与运动的关系和机械能。
12。【答案】B
【解析】由图可知,电源电压为，电路中热敏电阻和滑动变阻器串联,当报警温度为（热敏电阻温度为对应的电阻值）时，电路中的报警电流为，此时电路中的总电阻为，滑动变阻器此时接入电路的电阻,调节滑动变阻器可以改变电路开始报警时热敏电阻值，由于不知热敏电阻与温度的具体的对应关系，故不能够求出热敏电阻对应的报警温度。当滑动变阻器的滑片向左移，滑动变阻器接入电路的电阻值变小，要使电路报警，热敏电阻对应的电阻值变大，对应的报警温度降低。利用此电路可以将开始报警的温度设定为。
【考点】欧姆定律的应用.
二、填空题
13.【答案】（1）1.59|1.60|1.61
（2)0。9
【解析】物块的长度是;电压表的示数是。
【考点】测量工具的使用。
14.【答案】排气
60
比热容
【解析】由题图所示汽油机正处在排气冲程，该汽油机转速是，则汽油机的转轴转30圈，每秒钟完成60个冲程。热机用水循环来带走汽油机的热量,这是因为水的比热容大。
【考点】热机的工作过程和水的比热容。
15.【答案】1。2
1。8
400
【解析】电能表内转动3600圈，根据电能表的参数“”,计算出家中用电器这段时间内消耗的电能是,实际的功率。家庭电路中最大电流为,总功率,电路中还能接入额定功率为。
【考点】电功和电功率的计算。
16。【答案】同一
相同
未让滑块从斜面上同一位置滑下
【解析】在探究阻力对物体运动的影响实验中，要求滑块从斜面上的同一高度滑下，滑块到达斜面底端时的速度相同，通过滑块在不同表面上滑行的距离判断阻力对物体运动的影响。滑块两次在不同水平面上因为具有惯性而滑动的，滑块惯性的大小只与滑块的质量大小有关。
【考点】阻力对物体运动的影响.
17.【答案】
水
上
【解析】根据密度的公式;在液体的内部，液体的压强大小与液体的密度和深度有关,在深度相同时，液体的密度越大，液体的压强越大；要是压强计U形管两边的高度差降低，则需要减小液体的压强,在同种液体中减小橡皮膜的深度，将金属盒向上移动。
【考点】密度和液体的压强。
18.【答案】主光轴
缩小
照相机
左
【解析】在探究过程中，应使烛焰和光屏的中心在凸透镜的主光轴上，使像成在光屏的中心。根据图示物距和像距的关系，物距大于像距，物体成倒立、缩小的实像,成像特点与照相机原理相同;为模拟近视眼，可将凸透镜向左移动少许。
【考点】探究凸透镜成像规律的实验。
19。【答案】引力
8。46

【解析】表面光滑的两铅块紧压后会粘在一起，说明分子之间存在相互作用的引力。两铅块在线拉力的作用下处于静止状态，受力平衡，细线对铅块的拉力大小等于铅块的重力，.轻质吸盘能够吸在玻璃板上是因为大气压的作用，恰好不脱落说明此时收到的压力大小等于细线对它的拉力大小，，压强.
【考点】分子间作用力、大气压强和压强的计算.
20。【答案】10
4

0。15
【解析】由题意知,灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压。当电路中的电流等于灯泡额定电流时，由图像可知，它两端的电压为,则灯泡正常发光时的电阻为。闭合开关,移动滑动变阻器，电压表示数为时，灯泡正常发光,则电源总电压.因为电压表是并联在滑动变阻器两端，电流表的示数随着电压表的增大而减小。为了电路安全,根据电路图可以判断出电路中最大电流是,电路中的电阻最小为，则滑动变阻器接入电路的最小阻值是。当滑动变阻器阻值最大时，滑动变阻器两端的电压最大为,此时电路中的电流最小，此时灯泡两端的电压为，根据灯泡的电流随电压关系图像可知,电路中的电流,则滑动变阻器接入电路的电阻，此时灯泡的电功率最小。
【考点】欧姆定律和电功率的综合计算。
21。【答案】100
200
1
【解析】货物匀速通过该门，则货物处于平衡状态，受力平衡，在水平方向上受到推力和水平地面的摩擦力，这两个力大小相等。货物从门开启到货物被推至门处，通过的距离等于,这段时间内所做的功。为了能安全通过感应门，货物运动的速度不宜太快,货物运动的最短时间为门开启的时间，货物运动的最大速度。
【考点】摩擦力、功和速度的计算.
三、解答题
22。【答案】如图所示：

【解析】（1）根据小磁针的指向判断通电螺线管的右端是S极，再根据安培定则判断出电源的右端为负极；
（2）经过透镜光心的光线传播方向不变，平行于主光轴的光经透镜折射后经过焦点；
（3）家庭电路的开关接在用电器和火线之间，三孔插座的接法是“左零右火上接地”。
【考点】电功率与电热的计算。
23。【答案】（1)左
6.5
(2)温度计测温泡接触烧杯底部
（3）温度计示数的变化
（4）未保持两次实验时烧杯中液体的质量相同
【解析】（1）天平使用前要放在水平台面上，岩游码归零，指针偏右,应向左调节平衡螺母使天平平衡。
(2）由图示情形，此时天平测量碎纸片的质量是，还应称量相同质量的酒精。
（3）在组装实验器材时，温度计的玻璃泡接触到了容器的底部.在本实验中,燃料放出的热量的多少是通过温度计的示数的高低来反映的；
（4）在实验过程中得到这样的结论与事实相反,是因为在此过程中,未控制烧杯中液体的质量相同。
【考点】质量的测量、温度计使用和不同燃料热值的比较。
24.【答案】（1）竖直
水平
（2）4。4
筷子
（3）37。5
l1和l2
【解析】（1）为了测量力臂方便，弹簧测力计应沿竖直方向拉杠杆，并使之在水平位置平衡。
（2）由图可知弹簧测力计的示数为，由实验数据可知此时动力臂小于阻力臂，是费力杠杆,此杠杆的类型与筷子相同。
（3）因为弹簧测力计的最大量程是,阻力的大小恒定为,动力臂为，根据杠杆平衡条件，得,即，解得:。为了获得更多组实验数据，则保持l1和l2不变，而改变F2；保持F2和l2不变，而改变l1。
【考点】探究杠杆平衡条件的实验。
25。【答案】(1)如图所示:

(2）左
（3）电阻箱｜电压表
(4）2
通过导体的电流与导体两端的电阻成反比
(5）电阻箱两端的电压超过电压表的量程
(6)乙
当电阻箱阻值为时，滑动变阻器最大阻值不能满足图线乙所需控制不变的电压
【解析】（1）连接电路时，电阻与滑动变阻器串联，电压表并联到电阻两端，电流表串联在电路中,因为电源电压为，电压表选择量程。
（2)开关闭合前,滑动变阻器的滑片移至阻值最大端（最左端）.
（3)电流表有示数，说明电路是导通的，电压表没有示数说明电压表断路或者被短路了。
（4）根据实验数据描出的图像是一条过原点的直线，则电压一定时，电流与电阻的倒数成正比关系，则电流与电阻成反比关系,这条直线的斜率表示电流与电阻倒数的比值，即电流与电阻的乘积，即电阻两端的电压。
（5）电源电压换成，当电阻箱的电阻由换为时，电阻箱两端的电压增大，有可能超过电压表的量程,烧坏电压表。
（6）电源电压为，图线甲对应电阻箱阻值为，两端的电压为,滑动变阻器两端的电压为，电阻箱的阻值与滑动变阻器的阻值之比为；滑动变阻器的阻值范围是，对应电阻箱的的阻值范围可以是,图线甲满足题目要求；图线乙对应电阻箱阻值为，两端的电压为，滑动变阻器两端的电压为，电阻箱的阻值与滑动变阻器的阻值之比为，滑动变阻器的阻值范围是，对应电阻箱的阻值范围是，电阻箱不能满足图线乙的需求，故图线乙不可能.
【考点】探究电流与电阻的关系的实验。
26.【答案】(1）
(2）
（3）83.3%
【解析】（1）由公式得，代入数据得
（2）由公式得,代入数据得
（3）提升这桶水所做的有用功，代入数据得，提升这桶水所做的总功，代入数据得,滑轮组的机械效率。
【考点】质量、压强和机械效率的计算。
27.【答案】(1）电磁感应（现象)
动能
（2)
(3）

【解析】（1）发电机是利用电磁感应（现象）工作的，将机械能（动能)转化为电能；
（2）由公式得，代入数据得；
(3）①设汽油燃烧用于驱动汽车行驶的能量，，设汽油燃烧用于驱动汽车行驶和充电的总能量，,质量为m的汽油燃烧放出热量Q，,代入数据得.②。
【考点】电磁感应、热量的计算和能量的相互转化。
28。【答案】（1）①1400W
②如图所示：
(2）①

理由见解析
【解析】(1)①由公式得，代入数据得,由公式得，代入数据得，②如图所示：

（2）①设弹簧弹力为F，由物体平衡条件可得，代入数据得，②,理由:为使加湿器既能防止水量低时干烧，又能防止水量多时反而不工作，因此,当水箱中水量增加到使浮块位于图中虚线位置时，浮块必须恰好处于完全浸没状态；由于浮块边长为，所以该加湿器设定的防干烧最低水面距水箱底部的高度为.
【考点】电功和电热、浮力有关的计算.
