(完整版)中考物理电路及电路故障练习题【附答案】

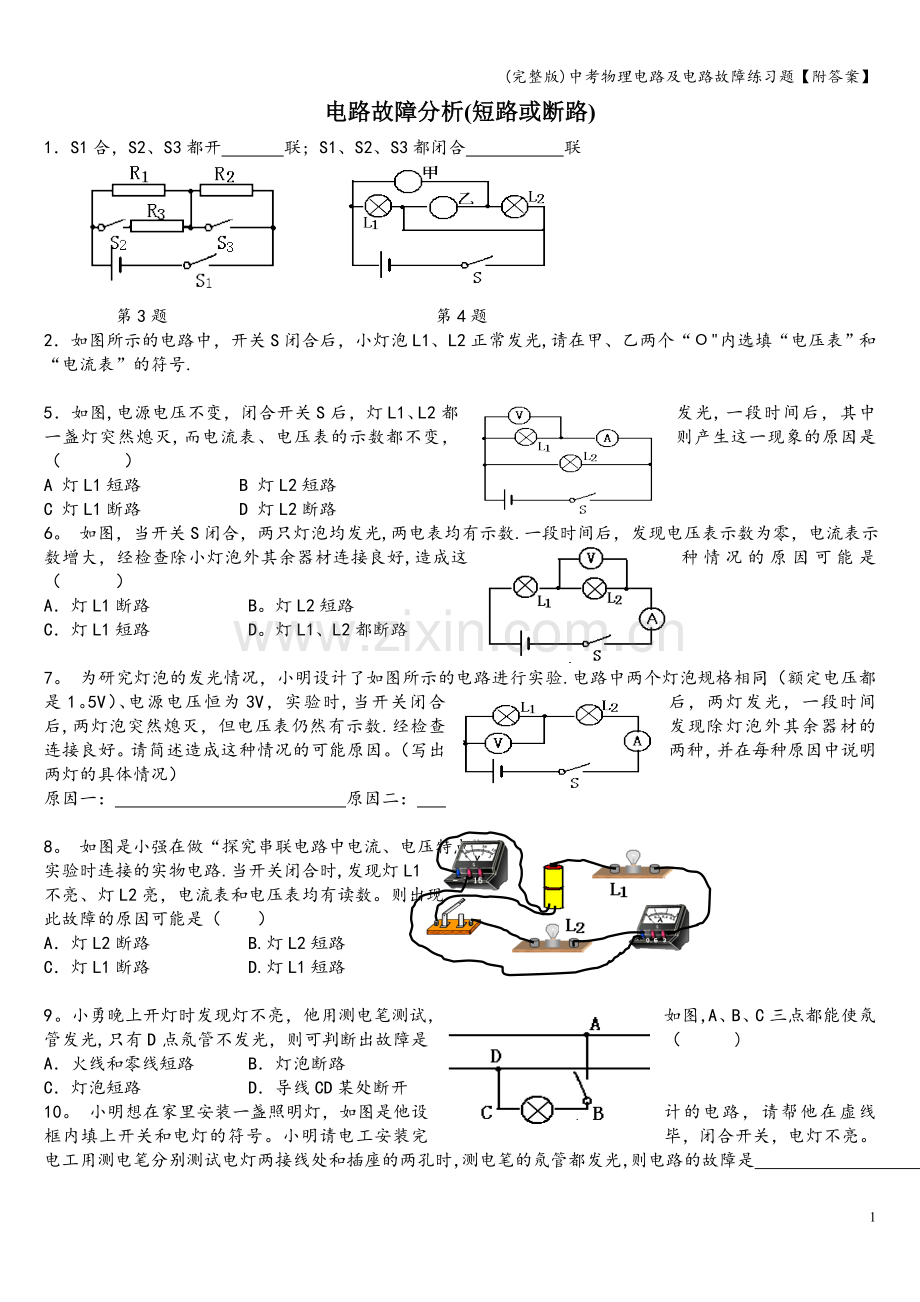

电路故障分析(短路或断路)
1．S1合，S2、S3都开 联; S1、S2、S3都闭合 联

第3题 第4题
2．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光,请在甲、乙两个“О"内选填“电压表”和“电流表”的符号.

5．如图,电源电压不变，闭合开关S后，灯L1、L2都发光,一段时间后，其中一盏灯突然熄灭,而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）
A 灯L1短路 B 灯L2短路
C 灯L1断路 D 灯L2断路
6。 如图，当开关S闭合，两只灯泡均发光,两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好,造成这种情况的原因可能是（ ）
A．灯L1断路 B。灯L2短路
C．灯L1短路 D。灯L1、L2都断路

7。 为研究灯泡的发光情况，小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同（额定电压都是1。5V）、电源电压恒为3V，实验时,当开关闭合后，两灯发光，一段时间后,两灯泡突然熄灭，但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好。请简述造成这种情况的可能原因。（写出两种，并在每种原因中说明两灯的具体情况）
原因一： 原因二：

8。 如图是小强在做“探究串联电路中电流、电压特点”
实验时连接的实物电路.当开关闭合时,发现灯L1
不亮、灯L2亮，电流表和电压表均有读数。则出现
此故障的原因可能是（ ）
A．灯L2断路 B.灯L2短路
C．灯L1断路 D.灯L1短路

9。小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A、B、C三点都能使氖管发光,只有D点氖管不发光，则可判断出故障是（ )
A．火线和零线短路 B．灯泡断路
C．灯泡短路 D．导线CD某处断开
10。 小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号。小明请电工安装完毕，闭合开关，电灯不亮。电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是 。

11。 如图,电路中除了有一根导线是断的，其余器材均完好,灯L1电阻为10Ω，灯L2电阻为5Ω,电源由两节新的蓄电池组成（4V），为查出断的导线，小刚采用下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c接线柱相连。
（1)操作前，小刚选用电表应是下列哪个？
甲．量程为3V的电压表
乙．量程为15V的电压表
丙．量程为0。6A的电流表
(2）当电表接a、b两点时，如果电表有示数,则导线 一定是断的;如果电表没有示数，则说明导线 可能是断的.当电表接a、c两点时，如果电表有示数,则导线 未断，此时电表的示数为 .

12。如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W"的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（ ）
A L1灯头断路 B L1灯头短路 C L2灯头短路 D L2灯头断路

13。在图5所示的电路中，电源电压不变。闭合电键K，电路正常工作。一段时间后,发现其中一个电压表示数变大，则 （ )
A．灯L可能变亮 B．灯L亮度可能不变
C．电阻R可能断路 D．电阻R可能短路

参考答案
1．R1和R2串 R1和R3并 2．甲是电流表，乙是电压表 5．D 6．B 7．原因一：L1开路，L2完好 原因二:L2短路，LI烧坏 8．D 9．D 10．下面是灯泡，上面是开关 a左侧零线断路 11．（1）乙 （2） ① ②、③ ③ 4V 12．C 13C或灯短路
