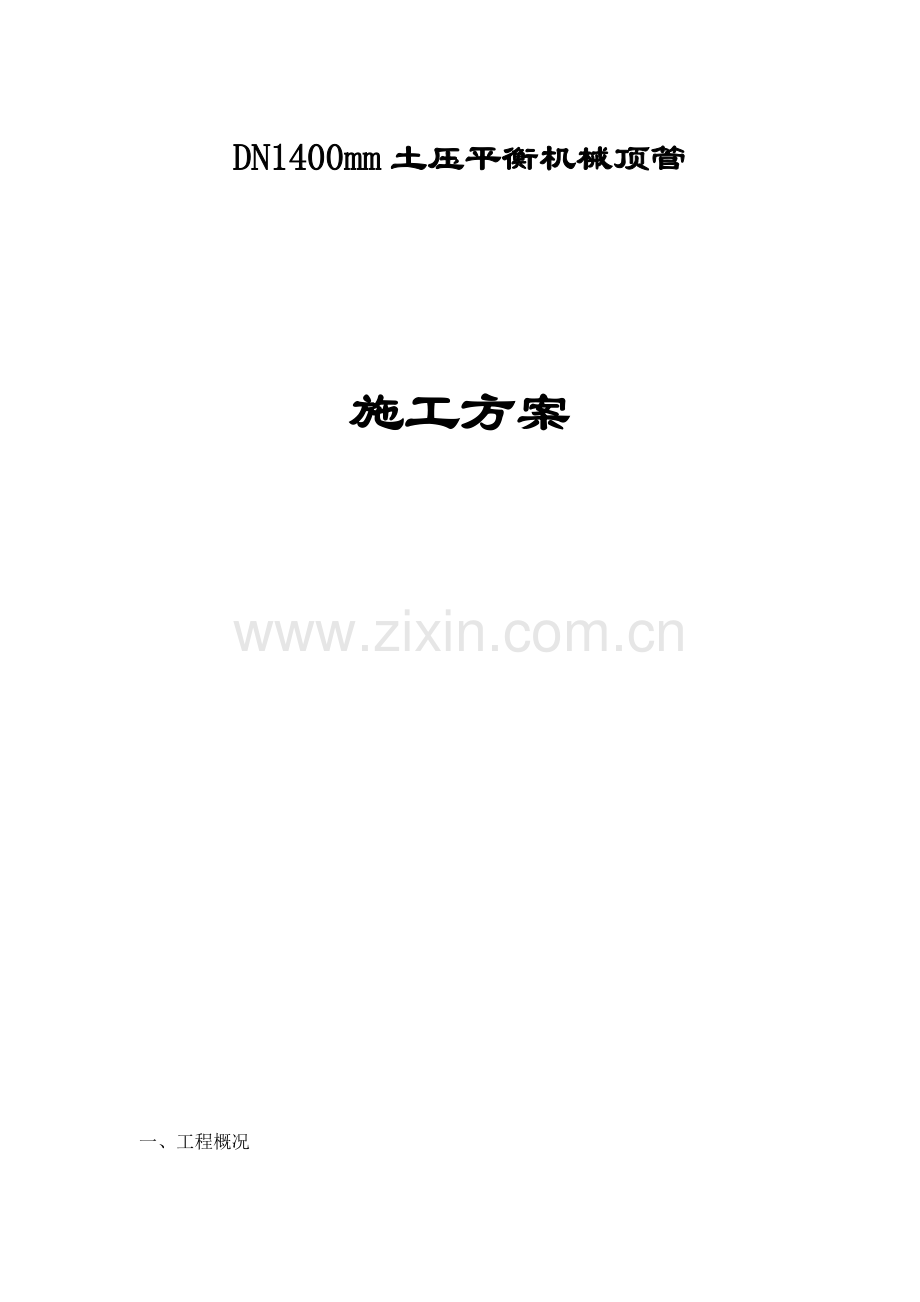

DN1400mm土压平衡机械顶管

施工方案

一、工程概况
本工程为全断面全沙层含地下水地质中机械顶管施工。采用DN-1400mm全断面土压平衡顶管机顶管施工工艺。
二、机械顶管施工工艺

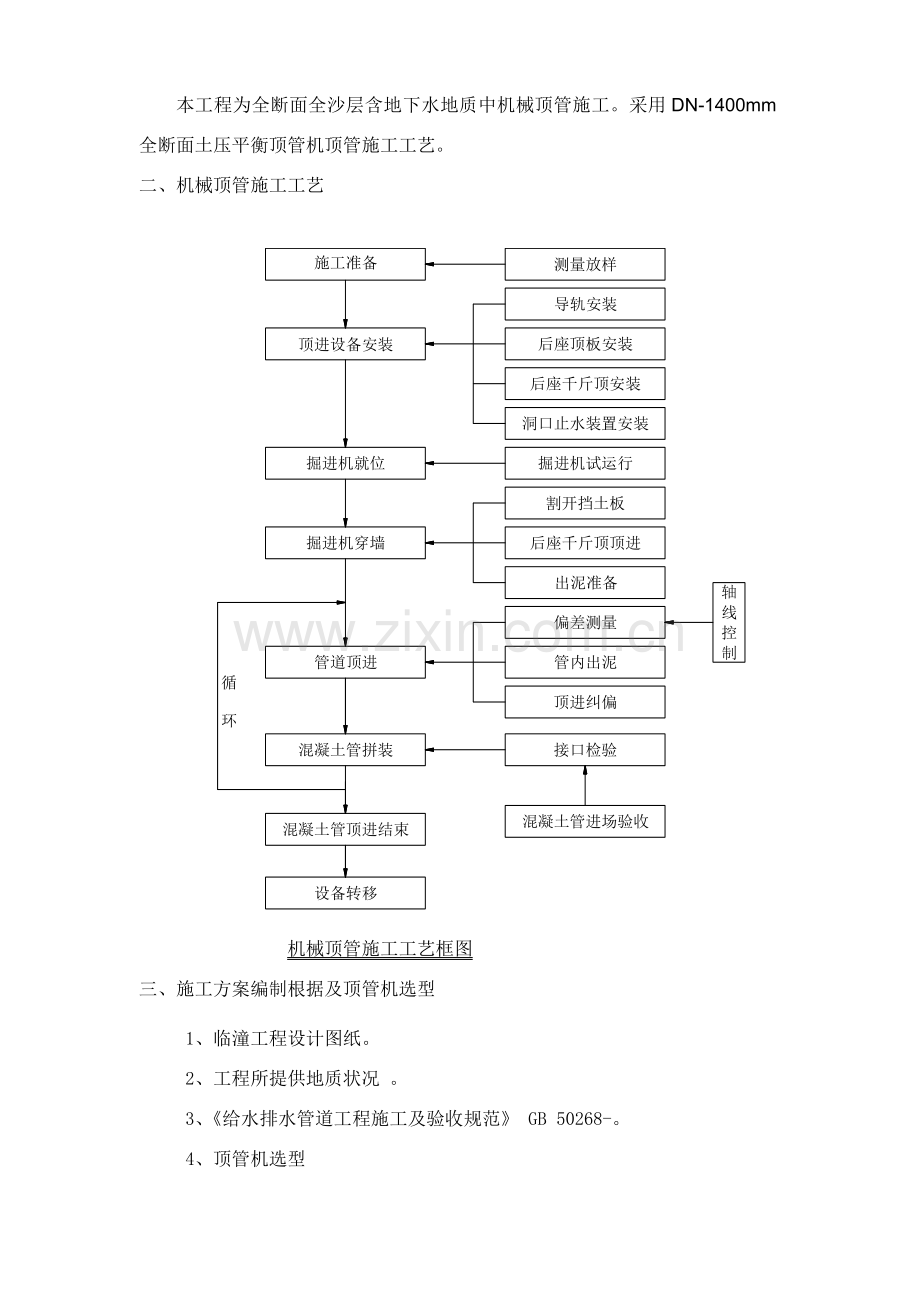

机械顶管施工工艺框图
三、施工方案编制根据及顶管机选型
1、临潼工程设计图纸。
2、工程所提供地质状况 。
3、《给水排水管道工程施工及验收规范》 GB 50268-。
4、顶管机选型
本工程由于一次顶进距离较长，且顶管管道重要处在重要穿越沙层。为保证工程质量万无一失，保证绝对工程安全，我公司依照以往在该区域施工经验，决定采用土压平衡顶管掘进机，由于该机采用了先进平衡原理，因而采用该顶机除了安全可靠外，顶管施工对地面影响降至最小，该型机原理图见下图
DK-1400mm土压平衡顶管机实物图

顶管机施工原理及重要特点：
该机型施工原理是在工具管机头设土仓，土仓中土通过大螺旋出土机运出，通过控制大螺旋机出土量与顶进进尺，保证土仓中土压力在一定范畴内波动，也就保证了被开挖地层沉降与隆起值在容许范畴内。此外，该机还在土仓中设有注浆嘴，可以对土仓中土体进行改良，以适应不同地层。
《DK-2200mm土压平衡顶管机原理图》

四、施工方案
4.1组织方案:本次施工有到处需要机械顶管施工，每处设立工作坑一种，接受坑一种。
4.2依照工作坑与接受坑位置全线采用注浆减阻顶进技术。
4.3顶管坑用地范畴为:40平方米*70平方米，接受坑用地范畴为:30平方米*40平方米.施工场地进行全面硬化。
4.4支护形式
矩形工作坑采用外侧为直径0.3米，净间距0.2米，梅花状布置两层旋喷桩，深为较管道埋深深3米旋喷桩配合内侧较管道埋深深1米钢筋混凝土护壁墙逆作法施工，内衬墙厚度30cm，砼强度C30。
4.5工作坑、交汇坑开挖施工方案
4.5.1根据施工图纸提供坐标点，用全站仪放出工作坑中、坑南，坑北中线点。坑南，坑北距坑中8m，在开挖过程中对坑南，坑北两点进行保护。
4.5.2旋喷桩施工完毕后，运用原则臂挖掘机进行开挖，开挖完毕后，人工进行刷坡，同步坑上进行钢筋制作，随后进行钢绑扎。在绑扎过程中保证搭接长度不不大于35d，做到每一种绑扎点，绑扎紧固。绑扎完毕后进行模板安装，在模板安装时，必要做到两块相临模板固定牢固，紧密，平整；以保证工作坑护壁平整度。接下来进行模板加固，该加固采用满堂红支架加固，此加固办法能保证在浇注混凝土过程中减少模板变形，以保证护壁墙面平整度，加固完毕校正无误后，方可浇注混凝土，在养生48h后拆模成型，依次下挖深度不大于3米。每层护壁墙向内侧留台5-8cm，便于砼施工。
4.6工作坑尺寸计算：
工作坑采用旋喷桩配合钢筋混凝土护壁墙逆作法施工。工作坑上口开挖尺寸为：11*8米,井底基本尺寸为:10*7米；接受坑尺寸为：8*7米,井底基本尺寸为:7*6米。
矩形工作坑底部尺寸普通可按下式计算其宽度（B）与长（L）： B=D1+2b+2C
式中 B —— 工作坑底部开挖宽度（m）；
D1—— 管外径（m），此工程管径为D1400mm，故D1为1500mm；
b —— 管两侧操作空间（m），普通为每侧1.2～1.6m，此工程管径为D1400mm，故b约为1600mm；
C —— 撑板厚度（m），普通采用0.5m混凝土护壁。
L=L1+L2+L3+L4+L5
式中 L —— 工作坑底部开挖长度（m），
L1 —— 管节长度（m），此工程管径为D1400mm，故L1为1700mm；
L2 —— 顶管机长度（m），此工程管径为D1400mm，故L2为3400mm；；
L3 —— 出土工作间长度（m），此工程管径为D1400mm，故L3为3000mm；；
L4 —— 后背墙厚度（m），此工程管径为D1400mm，故L4为500mm。
L5 ——稳管时，已顶进管节留在导轨上最小长度（m），普通为0.3m～0.6m，此工程管径为D1400mm，故L5为500mm；。
4.7工作坑基本
采用混凝土基本，浇筑宽度为全工作坑坑底。并在混凝土内部埋设重型钢轨，重轨有足够强度，能承受较大荷载。四周设立集水槽，深度不不大于20cm，坡向集水坑，在工作坑东南角设立集水坑，深度不不大于1.0米，并在集水坑顶设立井篦，防止人员失足受伤，积水坑内安装3寸污水泵及泵管，以备防汛。
4.8导轨安装
导轨安装是顶管施工中一项重要工作，安装精确与否直接影响管子顶进质量，因而导轨选用钢质材料制作，并应有足够刚度，导轨设计采用重型钢导轨，其安装规定如下：安装后导轨应当牢固，不得在使用中产生位移，并且规定俩导轨应顺直，平行，等高或略高于该处管道设计高程，其纵坡应与管道设计坡度相一致。安装导轨时，应一方面运用垂球和直尺拟定导轨间距和平面位置，然后测出导轨各点实际高程，并与设计高程相比较，拟定导轨高程调节后进行安装。在混凝土基本上铆钉钢筋，将钢轨焊接在混凝土基本上铆钉钢筋上，再进行导轨混凝土浇注，其两重轨间混凝土面必要留为弧形，保证管壁与两重轨间弧形混凝土面相离。导轨安装精度必要满足施工规定。其容许偏差为：轴线3mm，顶面高程为0～+3mm，两轨间距为±2mm。
两根钢轨内距计算：
A=2√ R2-r2
式中：A——两导轨内距（mm），
R——管外半径（mm）；
r——管内半径（mm）；
4.9工作坑后背设立
后背加固采用后背钢板，以均匀传递千斤顶反力至钢筋混凝土护壁墙，钢筋混凝土后背墙必要保证500mm厚，钢板与钢筋混凝土护壁墙紧密相贴，保证后背体系稳固。轴线、顶铁轴线和管道轴线互相平行。
顶管工作坑必要配备起重设备，采用门式起重机，起重能力必要满足吊装顶管机组、混凝土管和顶进设备拆装规定。起重刚绳安全系数为8，必要有合格证。起重机操作有专人负责，严格执行操作规程。正式作业前应试吊，吊离地面10cm左右时，检查重物捆扎状况和制动性能，确认安全后方可起吊。起重机操作有专人负责，严格执行操作规程。
4.10管道接口形式：
顶管使用时砼材须满足原则和设计规定，对管材材质更需要严格控制，绝对不能因一节管材受损而使整段顶管受影响。按照设计规定顶管采用球墨铸铁管，DN1400采用单胶圈T型接口。
4.11施工用电
由于DN-1400土压平衡顶管机重要构成方面均是大功率电器设备，用电量大，并且顶管是24小时持续作业，为满足顶管期间用电持续性和稳定性，减少工作坑位置地下水位，本次顶管每两段需架设315变压器1台，并应设在两段顶管距离中央位置。
4.12工期安排：
筹划工期为平均每天顶进：5.5-6米
4.13机械、机具用量：
序号
设备名称
型号、产地、出厂日期
配备
数量
设备
状况
备 注
1
挖掘机
320C/美国卡特
1
良好

2
土压平衡顶管机
DN1400/镇江煤矿机械厂
1
良好

3
门式起重机
西安重型机械厂
1
良好

4
平地机
850/哈尔滨德莱赛
1
良好

5
装载机
ZL50F/山工集团
1
良好

6
振动压路机
150D徐工集团
1
良好

9
洒水车
SC4460JY/青岛专用汽车厂
1
良好

10
斯太尔运送车
ZZ3322BM294K/青岛专用汽车厂
13
良好

11
汽车吊
QY-20/徐工集团
1
良好

12
汽车吊
QY-70/徐工集团
1
良好

13
砼运送车
MR45-T/上海华东建筑厂
4
良好

14
发电机组
300GF3-1/上海柴油发电机厂
1
良好

15
蛙式打夯机
HW-60/西安
2
良好

16
插入式振动器
ZG50/上海华东建筑厂
4
良好

17
钢筋切断机
GQ40-1/上海华东建筑厂
2
良好

18
钢筋弯曲机
GTBT-40/上海华东建筑厂
2
良好

19
钢筋调直机
GT4-14/上海华东建筑厂
2
良好

20
交流电焊机
BX-315/LHF-400/西安
3/2
良好

21
破碎锤
220LC-V/大宇烟台有限公司
1
良好

22
旋挖钻机
200型，钻杆为D300mm
1
良好

23
潜水泵
3寸，扬程30米
45
良好

4.14 现场电力需要：
1.备用300KW发电机组1台
2.下设315变压器1台
4.15人员安排：
劳务方配合人员：25人/坑
4.16降水及排水事宜
1.沿线距离管道中线5米处，间隔25米，设立1座D600mm降水井，两侧设立，每座降水井深度为20米，管道沿线一侧设立暂时排水管道，长度以沿线管道总长及至排水口为度，管径为D600mm，管材为砼管，在每座降水井处设立集水井0.7*0.7，高出地面0.5米
2.顶管坑四个角设立降水井4座，深度为25米，坑内设立2个集水坑1.5*1.5，深2米，
3.顶管坑内设立暂时排水管道，长度为排出顶管坑场地为宜，管材为砼管，管径为D600mm，在每座降水井处设立集水井0.7*0.7，高出地面0.5米
4.沿线架设三相五线制电源，每座降水井处设立水泵抽水自动控制电箱，
5.每座降水井内安装3寸高扬程潜水泵1台，并配备泵管。
五、质量保证办法
　　　　依照提供地质资料反映，本工程为砂石层加地下水特殊地质特点，在施工过程中除强化管理，保证质量保证体系正常运营外，针对详细工序，技术上也采用了相应防范办法，使工程质量有一种充分保证。
1）建立健全质量保证体系，严格按照施工程序和监理程序认真操作。
2）严把材料质量关，并做好各项实验检测工作。对每节管质量严格把关。所有施工人员必要持证上岗，特殊工种作业人员必要严格执行该工种作业程序及关于规定。
3）施工人员建立质量责任制，实行严格考核。
4）进场时由测量人员仔细校核水准点，并按照有关规范建立施工控制网。对放置工作坑内水准点、中线点进行保护，严格按照设计控制。
5）架设导轨时严格控制中线、高程、坡度。保证误差在3mm内。
6）对施工作业人员进行技术交底。管道顶进过程中，应遵循“勤测量、勤纠偏、微纠偏”原则，控制第一根管端头方向和姿态，并应依照测量成果分析偏差产生因素和发展趋势，拟定纠偏办法；
7）钢筋砼管接口应保证橡胶圈对的就位，管与管之间衬板应粘接牢固，塞缝应密实饱满；
8）顶管过程中认真做好记录，其中应涵盖如下内容：工作坑号，长度，顶进长度，管节编号，首节管子轴线、高程、趋势、顶进压力状况等。
9）质量验收
（1）主控项目：
1）、管节及附件等工程材料产品质量符合国家关于原则规定和设计规定。
检查办法：检查产品质量合格证明书、各项性能检查报告，检查产品制造原材料质量保证资料。检查产品进场验收记录。
2）、接口橡胶圈安装位置对的。无位移、脱落现象。
3）、无压管道管底坡度无明显反坡现象。
4）、管道接口端部应无破损、顶裂现象，接口处无滴漏。
检查办法：逐节观测。
（2）普通项目：
1）、管道内应线性平顺、无突变现象。普通缺陷部位，应修补密实、表面光洁。管道无明显渗水和水珠现象。
2）、管道与工作井、进洞口间隙连接牢固，洞口无渗水。
3）、内有防腐层钢筋混凝土管，防腐层应完整、附着紧密。
4）、管道内应清洁，无杂物、油污。
5）、顶管施工贯通后管道容许偏差应符合如下：
直线顶管水平轴线容许偏差：50mm。直线顶管管内底高程容许偏差为：+40mm，-50mm；
邻管错口球墨铸铁管15%壁厚，且不大于等于20mm。
六、安全保证办法
6.1.1 建立健全安全生产管理制度，贯彻安全责任制
依照国家及我公司关于安全生产政策、法规、条例和原则，结合工程项目经理部实际状况，制定项目经理部和安全生产管理制度。
1) 树立“安全第一”思想，要生产必要要安全，以安全促生产，项目部成立以项目经理为首安全领导小组，配备专职安全员，
负责全面安全管理工作，施工队配备安全员，有组织、有领导开展安全管理工作。
2) 建立安全生产监控网络图
3) 项目经理部实行安全生产三组管理，即：一级管理由项目经理负责，二级管理由施工队长负责，三级管理由工程项目各作业班组长负责。
建立各岗位人员安全生产责任制，明确安全责任，做到纵向究竟，横向到边，各自做好本岗位安全工作，实行安全奖罚制度。
4) 坚持特殊工种持证上岗制度，杜绝无证上岗操作行为。
5) 实行逐级安全技术交底，项目经理部安全员对安全办法执行状况进行监督检查，并作好记录。
6）安所有门编制安全技术办法，对采用新技术、新工艺、新材料、新构造、新设备要认真编制安全技术操作规程。
7） 对施工机械要加强维修与保养，严格选用符合技术和安全
规定施工机具，并坚持安全挂牌制。
8)作好安全宣传工作，施工现场设立安全生产标志、标语，提示随时注意安全生产，各种安全设施、设备、标志不得擅自拆动。
6.1.2 加强施工现场安全教诲与培训
1) 安全教诲与思想教诲相结合，提高操作者安全意识和自保互保能力，牢固树立“安全高于一切”思想。
2) 实行“三工制”，加强工前教诲、工中检查、工后解说，积极开展各项安全活动。
3) 对各工种要及时进行安全操作规程教诲，作好岗前安全培训。
4) 特种作业人员必要进行专门培训，考核合格，持证上岗。
6.1.3 认真执行检查制度
项目经理部保证检查制度贯彻，规定定期检查日期、参加检查人员。
项目经理部安全检查每周进行一次，施工作业队每天进行一次。
对特殊施工部位、特殊设备、施工危险性大，采用新工艺以及节假日先后要进行非定期检查。
七、监测办法
7.1因本段施工穿越几处路,管道构造层上方3米属于全沙层，为防止路面下沉,顶进过程中严格保证DN1400顶管机前仓压力,控制前方不浮现塌方或空洞现象，若浮现出土量突然增多状况，停止顶进，组织有关人员召开专项讨论会议，采用有效办法解决完后继续顶进.
7.2在管外壁注入一定量触变泥浆,使管外壁土层形成结实土拱,有效保护了沿线道路地基.
7.3在顶进过程中严格防止半途不必要停工.
7.4.1沿管道中线两侧设立监测点,定期和不定期对监测点进行测量监护，观测沿线地面沉降量。
7.4.2工作坑监护办法
1．顶管工作坑负责施工员监督工作坑与否符合安全规定。
2．工作坑监护重要项目为：
①、顶管工作坑开挖过程与否存在超挖，与否按照方案进行。
②、工作坑边沉降及位移，以及支护位移。
③、后背墙稳定性，裂痕。
3. 监测频率一天一次，由施工员在《施工日记》中记录；在雨天中，增长检查次数。
4. 检查中发现异常状况，及时报告项目部负责人，由有关人员决定采用何种应急技术办法来消除隐患。
7.4.3沿线路面监护办法：
在顶管线位拟定后，距管道中线10米外两侧各布设高程监测点1个，进行顶进前、顶进中、顶进后对路面监测测量，当沉降量超过20mm时，采用如下技术方案进行补救。
1.如发现异常状况,及时对路面过往车辆进行管制,把损失降到最低.
2.如局部浮现下沉现象,在该处进行钻机钻孔注入一定量水泥浆或砂,使下沉现象得到控制.从而有效保护现状道路.
3.地面沉降控制保护办法
A、地面沉降控制保护办法
1）、本顶管掘进机是采用土压平衡，可以先计算出各顶管段开挖中心处积极土压力和被动土压力，然后将掘进机土压力设定在此积极土压力和被动土压力之间。
2）、在刀盘切削搅拌同步，主顶和中继间徐徐推动，土仓内土压力便会徐徐升高，当土压力升到不不大于控制土压力P时，把螺旋输送机打开，一某些土被螺旋输送机排出，只要把推动速度调节到与螺旋输送机排土量相符，则可保持土压力为恒值。
3）、但在实际推动过程中，不也许完全处在上述抱负状态，如推动速度快于排土速度，咱们就推推停停，保持向前推动；反之，则可将螺旋输送机开开停停。无论浮现哪种状况，都必要使土仓内土压力保持在控制土压P±20KPa范畴内，这就能保证土压平衡，如果土仓内土压力不大于积极土压力，路面将产生沉降，反之，路面将隆起。因而，控制土压力设立和土仓内土压力保持是核心。
B、建筑物沉降控制及保护办法
在推动过程中，引起建筑物沉降重要因素，是推动土压控制不稳定和管道内漏水，导致顶进区域内土体沉降。为防止类似状况发生，必要做到如下几种方面：
（1）地面监测，优化掘进机参数。
在掘进机轴线上方，每隔2M设一种沉降控制监测点，在顶进时精心组织地表监测，通过测得地表沉降数据与掘进机机内重要参数（涉及推动速度、设立刀盘土压力值）进行比较，从而优化掘进机参数指引后来推动施工，控制地表沉降，也就是控制建筑物沉降办法。
（2）注“液态”触壁泥浆护壁稳定办法
A、在顶进过程中，要持续对管周外均匀注浆，不得间断，并要充填满管周外孔隙。
B、顶进结束后，依照需要对管线穿过建筑物或公用管线段，用水泥浆进行置换，控制地面建筑物不沉降或将沉降控制在最小范畴内。
（3）先方案，后施工
对沿途重要建（构）筑物也许有影响，在开始顶进前，在有效范畴内经细致调查研究后，针对性采用可靠加固方案进行保护。
4.顶管进、出洞安全及洞口防水密封办法
1）、在开通预留孔砼墙时，要注意凿除顺序，操作人员站立位置等，以防砼墙突然倒坍，要有专人监护观测。
2）、刚顶进时管子要防止反弹，因刚顶进管子还没有一定距离和摩阻力，很容易被洞外泥土压力挤出，因而在顶进到位收泵时，要注意观测反弹现象，如有反弹停止收泵，采用止回办法，方可收泵。止回办法可以是在主顶油泵缩回之前，用手拉葫芦将最后一节管道节拉住不让其后退，也可用柱子把管道顶住，不让其后退。
3）、为防止工作井洞口处泥水压力过大涌入工作井内以及解决洞口砖墙时人员安全，除了在工作井预留孔处安装橡胶止水圈外，在洞口外侧施打高压旋喷桩，打开洞口砖封门后来，将工具管推动至旋喷桩处时，减慢推动速度，运用掘进机大刀盘缓慢切削旋喷桩，计算好推动距离，待磨穿所有旋喷桩后来才干正常推动。
4）、为防止工具管出洞后来发生“磕”头现象，可以在底部安装延伸导轨，导轨与预留洞口钢筋连接。宽度与井内导轨一致。
5）、当工具管推动完毕，安放第一节管时，应将工具管与导轨焊接牢固，防止主顶缩回后来，由于正面土压力影响使工具管弹回。
5.顶进异常状况解决及应急办法
本工程在顶管施工时也许遇到某些意外状况，如土质突然变化、发生涌水现象、遇到障碍物等，必要采用有效办法来解决。
1）、土质突变硬
土质突然变硬，阐明刀盘也许遇到铁板砂等，它会导致刀盘转矩变大，这可以通过操作台上刀盘电机电流来判断，此时则向土仓内加入水或泥浆，掘进机上设有加泥孔，其目就是用来加泥。
2）、土质突变软
土质突然间变软，最大问题是也许会导致机头突然沉降。为了防止土承载力急剧下降，出洞时已把第一至第六节管子及工具头都联成了一种整体，以增长它们刚性，从而可避免机头突然沉陷。
3）、刀盘前有障碍物
顶进过程中如遇到障碍物时，可以在机头迈进行注浆固结土体，然后将机头上人孔打开进行清除，同步为保证机头前方土体塌落伤及人员，可用气泵向机头外空间压入空气。
在顶管施工过程中，如果浮现异常偏差趋势，必要在第一时间内就停下来，分析因素，找出对策再继续顶进，切不可盲目行动。操作人员必要严格遵守这样一条规定：无论何种状况，发现顶进异常一律停下来，并且及时向技术负责人如实报告状况，以便分析因素，找准对策。
八、安全生产办法
1、安全目的：
严格按照JCJ59-99原则执行，在施工过程中按安全生产各项技术和规定对工作坑进行开挖。每道工序开工前，施工人员应针对工序进行全方位危险源辨认，针对辨认出危险源向施工员、作业人员进行针对性安全交底，并在施工中监督执行，杜绝违章指挥，违章作业，坚持安全生产与施工生产四同步。
严格按照安全施工规定进行全封闭围挡工作坑。围挡材料采用50钢管焊接固定。围挡分3层，顶层高度为1.2米，高度别的二层平均分派，立柱水平间距3米，下部与护壁墙钢筋焊接并浇筑砼30cm。并对围挡上下工作坑扶梯进行涂刷黑黄警示漆。
2、工作坑
（1）、工作坑开挖前应按照安全技术交底规定理解地下管线、人防等构筑物状况，按规定坑深，掌握管线、构筑物详细位置。作业中应避开管线、构筑物。在现状电力、通信电缆2m范畴内和现状燃气、热力、给排水等管道1m范畴内开挖工作坑时，必要在主管单位人员监护下采用人工开挖。
（2）、工作坑应分层开挖并及时分层支护。支撑前必要检查坑壁土体稳定性，确认安全。
3、门式起重机操作规程及注意事项
3.1门式起重机路基和轨道铺设应符合出厂规定,轨道接地电阻不应不不大于4Ω。
3.2使用电缆门式起重机,应设有电缆卷筒,配电箱应设立在轨道中部。
3.3用滑线供电起重机,应在滑线两端标有鲜明颜色,滑线应设立防护栏杆。
3.4轨道应平直,鱼尾板连接螺栓应无松动,轨道和起重机运营范畴内应无障碍物。门式起重机应松开夹轨器。
3.5门式起重机作业前重点检查项目应符合下列规定:
1.机械构造外观正常,各连接件无松动;
2.钢丝绳外表状况良好,绳卡牢固:
3.各安全限位装置齐全完好。
3.6操作室内应垫木板或绝缘板,接通电源后应采用试电笔测试金属构造某些,确认无漏电方可上机;上、下操纵室应使用专用扶梯。
3.7作业前,应进行空载运转,在确认各机构运转正常,制动可靠,各限位开关敏捷有效后,方可作业，操作人员必要持证上岗。
3.8开动前,应先发出音响信号示意,重物提高和下降操作应平稳匀速,在提高大件时不得用迅速,并应拴拉绳防止摆动。
3.9吊运易燃、易爆、有害等危险品时,应经安全主管部门批准,并应有相应安全办法。
3.10重物吊运路线禁止从人上方通过,亦不得从设备上面通过。空车行走时,吊钩应离地面2m以上。
3.11吊起重物后应慢速行驶,行驶中不得突然变速或倒退。
3.12起重机行走时,两侧驱动轮应同步,发现偏移应停止作业,调节好后方可继续使用。
3.13操作人员由操纵室进入桥架或进行保养检修时,应有自动断电联锁装置或事先切断电源。
3.14露天作业门式起重机,当遇六级及以上大风时,应停止作业,并锁紧夹轨器。
3.15门式起重机主梁挠度超过规定值时,必要修复后方可使用。
3.16作业后,门式起重机应停放在停机线上,用夹轨器锁紧,并将吊钩升到上部位置。
3.17作业后,应将控制器拨到零位。切断电源,关闭并锁好操纵室门窗。
3.18起重机使用前应检查设备机械某些和电气某些,钢丝绳、吊钩、限位器等应完好,电气某些应无漏电,接地装置应良好。
3.19起重机露天作业时,应设防雨棚。
3.20作业完毕后,应停放在指定位置,吊钩升起,并切断电源,锁好开关箱。
4、暂时用电普通规定：
(1)、施工暂时输电线路必要按规定架设，闸箱应符合规定，防雨防潮；地区停电、维修设备停止作业时，应拉闸断电、箱门加锁，箱内无杂物，不能使用破损电线，架设高度应符合规定。
(2)、各种电器设备导线均不得用金属丝绑扎固定在金属导体上，如需固定在金属导体上，应有可靠绝缘办法；导线无老化，裸露现象，接头要绝缘良好。
(3)、管道顶进作业用照明按规定使用不超过36V安全压电。
(4)、顶管作业所使用吊车、电葫芦等起重设备和吊装索具，要严格执行关于安全操作规程、原则。
5、围挡及交通疏导办法
依照施工规定，围挡采用1.8米硬质彩钢板围挡，彩钢板下部采用混凝土墩固定，为防止彩钢板受风向外倾倒，在围挡内部采用铁丝斜拉，铁丝底部用膨胀螺丝固定。彩钢板之间用铁丝紧固。每两张彩钢板用方木条固定，以防受风向内倾倒。混凝土墩外表面刷黑黄漆。
6、钢丝绳安全使用交底
1)、钢丝绳用绳卡固定期，绳卡数量不应少于三个，并且绳夹底板应扣在钢丝绳工作段上，丝扣应拧紧。
2）、对钢丝绳应恰本地涂抹润滑油脂进行保养。
3）、起重机、电动葫芦操作人员应在使用前对钢丝绳进行检查，如发既有下列情形，不得使用：
（1）断股或使用时断丝速度增大
（2）钢丝绳表面磨损限度或腐蚀限度达40%，或钢丝绳被腐蚀后表面麻很清晰可见，整个钢丝绳明显变硬
（3）浮现宁纽死结、死弯、牙边、波浪、钢丝外飞、绳芯挤出以及断股等现象。
4）、吊钩和吊环禁止补焊。当浮现下列状况之一时应更换:
A表面有裂纹、破口;
B危险断面及钩颈有永久变形;
C挂绳处断面磨损超过高度10%;
D吊钩衬套磨损超过原厚度50%;
E心轴(销子)磨损超过其直径3%-5%。
5)、发现钢丝绳扭伤、变形、断丝、绳芯挤出和某些严重压扁时应及时更换。
6)、电动葫芦钢丝绳应排列整洁，当浮现钢丝绳重叠或斜线时应及时停机重新排列。
7)、认真做好钢丝绳检查工作，填写检查记录。
