公主岭翠湖税务局办公楼.doc

黑龙江东方学院毕业设计
公主岭翠湖税务局办公楼设计

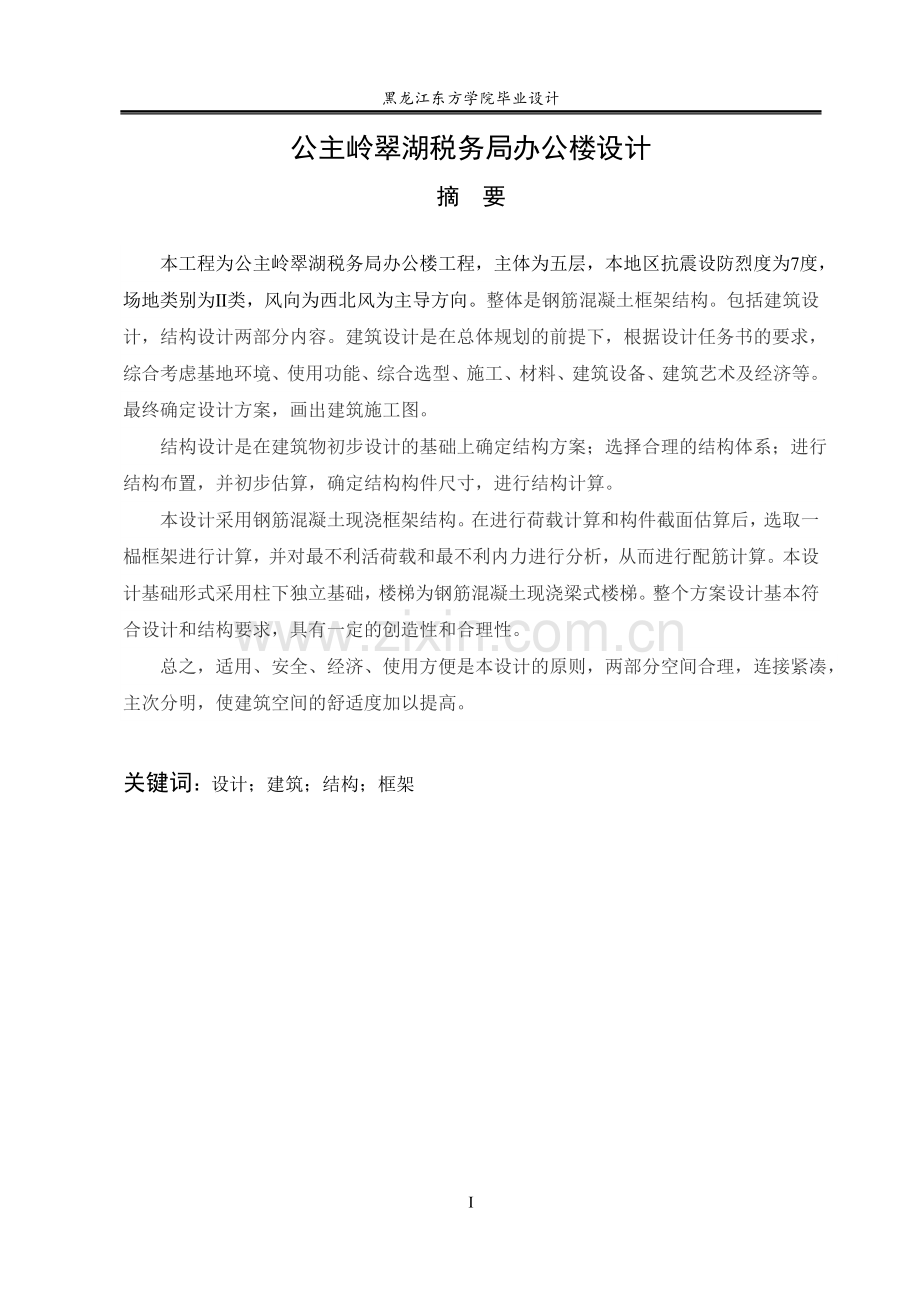

摘 要

本工程为公主岭翠湖税务局办公楼工程，主体为五层，本地区抗震设防烈度为7度，场地类别为Ⅱ类，风向为西北风为主导方向。整体是钢筋混凝土框架结构。包括建筑设计，结构设计两部分内容。建筑设计是在总体规划的前提下，根据设计任务书的要求，综合考虑基地环境、使用功能、综合选型、施工、材料、建筑设备、建筑艺术及经济等。最终确定设计方案，画出建筑施工图。
结构设计是在建筑物初步设计的基础上确定结构方案；选择合理的结构体系；进行
结构布置，并初步估算，确定结构构件尺寸，进行结构计算。
本设计采用钢筋混凝土现浇框架结构。在进行荷载计算和构件截面估算后，选取一榀框架进行计算，并对最不利活荷载和最不利内力进行分析，从而进行配筋计算。本设计基础形式采用柱下独立基础，楼梯为钢筋混凝土现浇梁式楼梯。整个方案设计基本符合设计和结构要求，具有一定的创造性和合理性。
总之，适用、安全、经济、使用方便是本设计的原则，两部分空间合理，连接紧凑，主次分明，使建筑空间的舒适度加以提高。

关键词：设计；建筑；结构；框架

Gongzhuling Lake Taxation Office
Abstract

This works for the Inland Revenue office Gongzhuling Lake Project,Subject to
five,the region's seismic intensity of 7 degrees,the venue categoryⅡclass,led northwesterly wind direction.Overall reinforced concrete frame structure. Including architectural design, structural design of two parts.Architectural design is in the context of the overall plan,according to the design requirements of the mission statement,considering the base environment, functionality, comprehensive selection,construction,materials,construction equipment,architectural art and economics.Finalize the design,construction drawings drawn.
Structural design is to determine the structure of the program on the basis of the preliminary design of the building;choose the right architecture;conduct
Structural arrangement,and preliminary estimates,to determine the size of the structural members,structural calculations.
The design of reinforced concrete cast frame structure.After conducting load calculation and estimation of the member section, select one-bay frame is calculated, and the most unfavorable live load and the most unfavorable internal forces analysis to be Reinforcement.This design forms the basis of an independent basis by column under the stairs of reinforced concrete cast beam staircase.The entire design in line with the design and construction requirements,creating a certain rationality.
In short, suitable, safe, economical, easy to use is the principle of this design,reasonable space of two parts,connected compact, prioritize,so comfort architectural space to be improved.

Keywords:design ; building ; structure ; framework
II

目 录

摘 要 I
Abstract II
第1章 绪论 1
1.1 选题依据、意义及实际方面的应用价值 1
1.2 国内外研究现状 1
1.3 设计研究的内容 1
1.3.1 建筑设计 2
1.3.2 结构设计 2
第2章 建筑说明 3
2.1 工程概况 3
2.1.1 地质资料 3
2.1.2 抗震设防 3
2.2 做法说明 3
2.3 梁、柱截面尺寸的确定 6
第3章 框架侧移刚度的计算 8
3.1 横梁、柱线刚度的计算 8
3.2.1 底层 8
3.2.2 第二层至第五层 9
第4章 重力荷载代表值的计算 10
4.1 资料准备 10
4.2 重力荷载代表值的计算 10
4.2.1 第一层 10
第5章 横向水平荷载作用下框架结构的内力和侧移计算 14
5.1 地震作用下框架内力和侧移计算 14
5.1.1 横向自振周期的计算 14
5.1.2 水平地震作用及楼层地震剪力的计算 14
5.1.3 多遇水平地震作用下的位移验算 15
5.1.4 水平地震作用下框架内力计算 15
5.2 风荷载作用下框架内力计算 18
5.2.1 风荷载计算 18
5.2.2 风荷载作用下内力计算 19
第6章 竖向荷载作用下框架结构的内力计算 23
6.1 计算单元的选择确定 23
6.2 荷载计算 23
6.2.1 恒载计算 23
6.2.2 活载计算 26
6.3.1 恒荷载作用下梁的等效荷载计算 26
6.3.2 活荷载作用下梁的等效荷载计算 28
6.4 内力计算 30
6.4.1 恒载作用下的内力计算 30
6.4.2 活荷载作用下的内力计算 37
6.5 框架梁的内力组合 41
6.5.1 结构抗震等级 41
6.5.2 框架梁内力组合 41
6.6 框架柱的内力组合 42
第7章 截面设计 48
7.1 框架梁 49
7.1.1 梁的最不利内力 49
7.1.2 梁正截面受弯承载力计算 49
7.2 框架柱 54
7.2.1 柱截面尺寸验算 54
7.2.2 柱正截面承载力计算 55
第8章 楼板设计 58
8.1 楼板类型及设计方法的选择 59
8.1.1 基本资料 59
第9章 楼梯设计 62
9.1 楼梯示意图 63
9.2 基本资料 63
9.2.1 依据规范 63
9.2.2 几何参数 63
9.2.3 荷载标准值 63
9.2.4 材料信息 64
9.3 计算过程 64
9.3.1 楼梯几何参数 64
9.3.2 荷载计算 64
9.3.3 正截面受弯承载力计算 66
第10章 基础设计 68
10.1 荷载计算 68
10.2 基底尺寸的确定 69
10.3 基底配筋计算 71
结 论 74
参考文献 75
致 谢 76

黑龙江东方学院毕业设计
第1章 绪论
1.1选题依据、意义及实际方面的应用价值
选题的依据:我们现在进行的课题基本上都是应用研究和发展研究，这就要求我们的研究必须有一些基本的理论依据来保证研究的科学性。比如我们要进行活动课实验研究，我们就必须以课程理论、学习心理理论、教育心理学理论为研究试验的理论依据。我们进行教学模式创新实验，就必须以教学理论、教育实验理论等为理论依据。
选题的意义：建筑，它促进了地区经济的发展。从古到今，人类也从未停止过对于建筑美学的追求，很多建筑被建成为令人赏心悦目的艺术品，成为了一个时代的象征。随着经济迅猛发展，各种建筑需要修建。为了能够熟悉设计流程，且在掌握前人技术的基础上，力求做到有所创新。毕业设计就能很好的达到这样的目的。
1.2 国内外研究现状
国内在现阶段，随着国内经济的飞速发展，民营企业也在迅速崛起，促进了产业结构的变化，也促使第三产业的迅速发展，尤其是服务业，这也直接导致了办公楼的需求量增加，尤其是经济发展区块如沿海一带，但是由于城市空间的有限，这就要求办公楼设计要做到物尽其值，这也就需要各设计人员不断提高自身的设计水平，做到与时俱进。
在国外，不管发达国家还是发展中国家，都有着各自的发展状态，但是不管是何种发展状态，经济都在不断更新和发展当中，办公楼的使用和各项要求也在不断变化，其设计技术也在不断的升华中。如美国。其中最常用的是混凝土框架、钢框架。框架建筑的主要优点：空间分隔灵活，自重轻，有利于抗震，节省材料；具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构；现在框架结构已经在国内的大多数地区得到广泛应用，基本都是用于住宅楼、办公楼结构设计方案，经过长年的实践应用，只要坚持技术创新和可持续发展，总结经验，正视当前的不足，认真解决建筑建设中所存在的诸多问题，我国的建筑建设技术一定会大有进步，提高到新的水平。
1.3 设计研究的内容
整个毕业设计分为建筑设计和结构设计两部分。
1.3.1建筑设计
1.研究内容：建筑功能布局
2.采用的方法：
（1）初定结构方案，一般是结构总工与建筑设计人员商定。
（2）做施工图设计，根据建筑提供的建筑图，计算模型，布置梁板柱，计算通过后开始画施工图。
1.3.2 结构设计
1.研究内容：结构是否满足规范
2.拟采取方法：
（1）做初步设计，结构设计人员根据建筑初步设计图纸，布置梁，板，柱等主要构件结构尺寸，并在PKPM中试算，基本能达到规范要求的各项指标后，出初步设计图纸。

- 2 -

第2章 建筑说明
2.1 工程概况
本次毕业设计为综合办公楼类建筑，结构形式为钢筋混凝土框架结构，形状长方形型，占地15000m2，其中东西长170m，南北宽150m，距离城市主干道的中心为50m。，层数一般为5层，建筑面积约3500～6000m2，要求每层都有会议室2个面积分别120m2，250 m2，每层2间休息室25m2，4个休息室面积30 m2，1-2两层有开敞式办公区，每个面积为400m2，行政办公室区在5楼，每个办公室面积30-80m2，其他自定。
基本风压: 按荷载规范吉林省公主岭市确定,地面粗糙度B类
基本雪压: 按荷载规范吉林省公主岭市确定
地震 ：按荷载规范吉林省公主岭市确定
雨量：年降雨量1100mm，最大降雨量190mm/日
风向：西北风为主导方向
冻深：1.7m
2.1.1地质资料
地质资料见表2-1。
2.1.2 抗震设防
场地地震加速度为0.15g，建筑场地类别为2类。
2.2 做法说明
墙身做法：240mm厚混凝土砌块填充墙，两侧均为20mm厚抹灰，用M5混合砂浆砌筑。内粉刷为混合砂浆底，纸筋灰面厚20mm，803内墙涂料两度，外墙粉刷为1:3水泥砂浆底，厚20mm，踢脚线为5mm厚1：1水泥细砂结合层，12mm厚1：3水泥砂浆打底，高150mm的脚线砖。
屋面做法：20mm厚1:3防水层砂浆，5mm厚SBS防水层，20 mm厚1:3水泥沙浆找平层，1:8水泥炉渣找坡2% 最薄处30mm厚，50mm厚挤塑苯板保温层，100mm厚现浇钢筋混凝土屋面板，15mm厚纸筋石灰抹底。
地面做法：250mm厚碎石夯实，100mm厚C20素混凝土，20mm厚1：3水泥砂浆找平层，10mm厚铺地砖面层。

表2-1 地质资料
土层类别
土层厚度
（m）
承载力标准
（kPa）
桩的极限端阻力标准值
(kPa)
桩的极限侧阻力标准值qsik
（kPa）
土层概况
素填土
0.50~7.20
12

34
褐黄~黄褐色，可塑-硬塑，中等压缩性
粉煤灰
1.20~2.90
130

24
浅灰色，稍密，很湿
素填土
0.20~2.20
85

16
褐黄、黄褐、灰褐色，稍密，很湿
淤泥
0.40~3.00
90

24
灰色，可塑状态
粉质粘土
0.50~3.10
100

48
灰黄~核黄色，可塑，中等压缩性
粉土
0.60~9.50
105

30
灰色，稍密—中密，湿
粉砂
1.40~13.0
135

32
灰黄色、灰色，稍密，饱和，中等压缩性
淤泥质粉质粘土与粉土（粉砂）互层
1.30~24.50
90

16
灰-褐灰色，流塑，高压缩性
淤泥质粉质粘土
6.10~28.00
90

16
灰色，流塑，高压缩性
淤泥质粉质粘土与粉土（粉砂）互层
5.20~14.00
110

18
灰~褐灰色，软塑—流塑状态
粉质粘土
2.00~9.70
120

40
灰~深灰色，可塑—软塑状态
素填土
0.50~7.20
12

34
褐黄~黄褐色，可塑-硬塑，中等压缩性
粉煤灰
1.20~2.90
130

24
浅灰色，稍密，很湿
素填土
0.20~2.20
85

16
褐黄、黄褐、灰褐色，稍密，很湿
淤泥
0.40~3.00
90

24
灰色，可塑状态
粉质粘土
0.50~3.10
100

48
灰黄~核黄色，可塑，中等压缩性
粉土
0.60~9.50
105

30
灰色，稍密—中密，湿
粉砂
1.40~13.0
135

32
灰黄色、灰色，稍密，饱和，中等压缩性

续表2-1 地质资料
土层类别
土层厚度
（m）
承载力标准
（kPa）
桩的极限端阻力标准值
(kPa)
桩的极限侧阻力标准值qsik
（kPa）
土层概况
淤泥质粉质粘土与粉土（粉砂）互层
1.30~24.50
90

16
灰-褐灰色，流塑，高压缩性
粉质粘土
1.80~9.50
140
1800
34
灰~深灰色，软塑-可塑，中等偏高压缩性
粉质粘土
0.90~8.70
150
2200
50
回~深灰色，可塑，中等压缩性
粉质粘土
1.30~8.30
200

52
青灰色、灰绿色，可塑，中等压缩性
粉土
1.00~8.50
220

44
青灰色、灰绿色，湿，中等压缩性
细粉砂
2.25~13.70
280

48
灰色、灰黄色，中密-密实，饱和，中等偏低压缩性
卵石
0.30~2.70
600
8500
90
灰黄色，密实，饱和，中等偏低压缩性
粉质粘土
0.40~0.90
300

63
棕红色，强风化，呈碎块状，标贯击数大于50击
泥岩、砂质泥岩、泥质砂岩
0.40~5.70
450

85
棕红色，强风化，呈碎块状，标贯击数大于50击
泥岩、砂质泥岩、泥质砂岩
未穿透
2000

棕红色，中等风化，岩芯呈短柱状，裂隙稍发育

楼面做法：30厚铺地砖面层，100mm厚钢筋混凝土楼板，15mm厚1:3水泥砂浆结合层，15mm厚纸筋石灰抹底。
散水做法：素土夯实向外坡5%，50mm厚混凝土压实赶光，1：1水泥砂子,150mm厚3:7灰土,素土夯实。
台阶做法：30厚铺地砖面层,15厚1:3水泥砂浆找平层，60厚号混凝土,300厚3:7灰土，素土夯实。
竖向荷载的传力途径:楼板的均布活载和恒载传至主梁，再由主梁传至框架柱，最后传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径，本教学楼框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度。
2.3 梁、柱截面尺寸的确定
主梁：
(AC跨): h =(1/12~1/8)l=(1/10~1/18)×9000=500mm~900mm
取h=700mm,b=(1/2~1/3)h,b=233~350mm ，可得梁的截面初步定为b×h=300 mm×700 mm=300×7003/12=8.6×109mm4
(CD跨):l=6300mm，可得CD梁的截面初步定为b×h=240 mm×500 mm惯性矩
=240×5003/12=2.5×109mm4
次梁：
A轴、B轴、C轴和D轴取b×h=240 mm×400 mm，=240×4003/12=
1.28×109mm4 卫生间次梁取120mm×300mm
柱：
1、柱组合的轴压力设计值
式中β考虑地震作用组合后柱轴压力增大系数。
F按简支状态计算柱的负载面积。
: 折算在单位建筑面积上的重力荷载代表值，可近似的取14/m2。
n为验算截面以上的楼层层数。
2 、 截面尺寸估算
截面尺寸根据公式2-1估算。
（2-1）
式中 为框架柱轴压比限值，本方案为三级抗震等级，查《抗震规范》可知取为0.85。 为混凝土轴心抗压强度设计值，对，查得14.3N/mm2。
边柱:
=1.2×18×14×4=1209.6()
=1209.6×103/(0.85×14.3)=99514.6(mm2),
取 400mm×450mm
内柱:
=1.2×29.34×14×4=1971.65()
=1971.65×103/(0.85×14.3)=162208.8(mm2),
取 400mm×500mm
柱截面惯性矩
边柱为:=400×4503/12=2.66×109mm4
中柱为:=400×5003/12=4.17×109mm4
取7轴上的一榀框架计算。假定框架柱嵌固于基础顶面，框架梁与柱刚接，由于各层柱的截面尺寸不变，故梁跨等于柱截面形心轴线之间的距离。一层层高取到基础顶为3.6+0.95=4.55m，二至五层层高为3.6m。

第3章 框架侧移刚度的计算
3.1 横梁、柱线刚度的计算
梁和柱取同样的混凝土，同为，则E梁=E柱=E=3.0×104N/mm2，根据公式，可以得出梁柱的线刚度。
底层柱高为基础顶面到第二层梁中心的距离，室内外高差为450mm，取基础顶面为室外地坪面，所以底层h=3.6+0.45+0.5=4.55m，其余各层柱高从楼面算至上一层楼面(即层高)，故二至五层层高为3.6m。
边柱：
底层: i= E×2.66×109/4550=5.85×105E
2~5层: i= 0.9×E×2.66×109/3600=7.39×105E
中柱：
底层: i= E×4.17×109/4550=9.16×105E
2~5层: i= 0.9×E×4.17×109/3600=11.58×105E
线刚度如图3-1。

图3-1 线刚度图，单位(105E N·mm)
3.2 各层横向侧移刚度计算
3.2.1底层
1、A-7
K=20.12/5.85=3.44 =(0.5+K)/(2+K)=0.72
=0.72×12×5.85×105×3.0×104/45502=11700
2、D-7
K=8.94/5.85=1.53αc=(0.5+K)/(2+K)=0.575

3、C-7
K=(20.12+8.94)/9.16=3.17
=(0.5+K)/(2+K)=0.71
=0.71×12×9.16×105×3.0×104/45502=18065.56
∑D1=11700+9343.75+18065.56=39109.31
3.2.2第二层至第五层
1、A-7
K=20.12×2/7.39×2=4.25
=K/(2+K)=0.576
=×12×/h2=0.576×12×7.39×105×3.0×104/36002=11824
2、D-7
K=8.94×2/7.39×2=1.21
=K/(2+K)=0.377
=0.377×12×7.39×105×3.0×104/36002=7738.97
3、C-7
K=(20.12+8.94)×2/11.58×2=2.51
=K/(2+K)=0.56
=0.56×12×11.58×105×3.0×104/36002=18013.3
∑D2=∑D3=∑D4=∑D5=11824+7738.97+18013.3=37576.27

第4章 重力荷载代表值的计算
4.1 资料准备
1、屋面永久荷载标准值
20mm厚1:3防水层砂浆: 0.02×20=0.4 /m2
5mm厚SBS防水层 : 0.1 /m2
20 mm厚1:3水泥沙浆找平层; 0.02×20=0.4 /m2
1:8水泥炉渣找坡2% 最薄处30厚: 0.09×14=1.26 /m2
50mm厚挤塑苯板保温层: 0.05×0.5=0.025 /m2
100mm厚现浇钢筋混凝土屋面板: 0.10×25=2.5 /m2
15mm厚纸筋石灰抹底 0.015×16=0.24 /m2
屋面恒载合计: 4.93 /m2
2、标准层楼面线荷载标准值:
30mm厚地砖面层: 0.3×20=0.6 /m2
100mm厚现浇钢筋混凝土楼面板: 0.10×25=2.5 /m2
15mm厚纸筋石灰抹底 0.015×16=0.24 /m2
楼面恒荷载总计: 3.24 /m2
3、屋面及楼面可变荷载标准值:
屋面雪荷载标准值 =1.0×0.5=0.5/m2
(式中为屋面积雪分布系数，取=1.0)
楼面活荷载标准值 2.0 /m2
楼面活荷载标准值(走廊) 2.5 /m2
楼面活荷载标准值(楼梯) 2.5 /m2
4.2 重力荷载代表值的计算
墙面单位面积重力荷载为5.5×0.24+17×0.02×2=2/m2
4.2.1第一层
1、梁、柱:
横梁:
(AC跨)框架梁自重(包括梁侧粉刷)
[0.30×(0.70-0.10)×25+2×(0.7-0.1)×0.02×17]×8.55=41.96
(CD跨)框架梁自重(包括梁侧粉刷)
[0.24×(0.50-0.10)×25+2×(0.50-0.10)×0.02×17]×5.59=14.18
纵梁自重(包括梁侧粉刷):
[0.24×(0.40-0.10)×25+2×(0.40-0.10)×0.02×17]×3.2×4=24.12
框架柱自重(包括粉刷)
边柱：
{0.4×0.45×（4.55+1.8）×25+[（0.4+0.45）×2-0.24×3]×0.02×（4.55+1.8）×17}×2=53.81
中柱：
0.4×0.5×（4.55+1.8）×25+(（0.4+0.5）×2-0.24×3)×0.02×（4.55+1.8）×17=34.08
2、内外填充墙重的计算
横墙:
AB、CD跨:计算长度6.3-（0.35-0.12）=6.07mm，计算高度3.6-0.6=3.0mm。
墙体自重(包括两侧粉刷)2×6.07×3.0×2=72.84
纵外墙墙体自重(包括两侧粉刷):2×2×3.25×3.2=41.60
扣除窗洞加上窗自重:2×[-1.8×2.1×2+1.8×2.1×0.45]=-11.72
内墙墙体自重(包括两侧粉刷)2×2×3.2×3.2=40.96
扣除门洞加上门自重: [-0.9×2.1×2+0.9×2.1×0.2] ×2=-6.8
3、楼板恒载、活载计算:
恒载:(3.24+1.0)×3.6×(15.3+0.24)=237.2
活载:2.0×3.6×(6.3-0.24)×2+2.5×2.7×3.6=111.56
4.2.2第二层至第四层
1、梁、柱:
横梁:
(AC跨)框架梁（一根）自重(包括梁侧粉刷)
[0.30×(0.70-0.10)×25+2×(0.7-0.1)×0.02×17]×8.55=41.96
(CD跨)框架梁（一根）自重(包括梁侧粉刷)
[0.24×(0.50-0.10)×25+2×(0.50-0.10)×0.02×17]×5.59=14.18
纵梁自重(包括梁侧粉刷):
[0.24×(0.40-0.10)×25+2×(0.40-0.10)×0.02×17]×3.2×4=24.12
框架柱自重(包括粉刷)
边柱：
{0.4×0.45×3.6×25+[（0.4+0.45）×2-0.24×3]×0.02×3.6×17}×2=30.5
中柱：
0.4×0.5×3.6×25+(（0.4+0.5）×2-0.24×3)×0.02×3.6×17=19.32
2、内外填充墙重的计算:
横墙:
AB、CD跨:计算长度6.3-（0.35-0.12）=6.07mm，计算高度3.6-0.6=3.0mm。
墙体自重(包括两侧粉刷)2×6.07×3.0×2=72.84
纵外墙墙体自重(包括两侧粉刷):2×2×3.25×3.2=41.60
扣除窗洞加上窗自重:2×[-1.8×2.1×2+1.8×2.1×0.45]=-11.72
内墙墙体自重(包括两侧粉刷)2×2×3.2×3.2=40.96
扣除门洞加上门自重: [-0.9×2.1×2+0.9×2.1×0.2] ×2=-6.8
3、楼板恒载、活载计算:
恒载:(3.24+1.0)×3.6×(15.3+0.24)=237.2
活载:2.0×3.6×(6.3-0.24)×2+2.5×2.7×3.6=111.56
4.2.3第五层
1、梁、柱:
横梁:
(AC跨)框架梁自重(包括梁侧粉刷)
[0.30×(0.70-0.10)×25+2×(0.7-0.1)×0.02×17]×8.55=41.96
(CD跨)框架梁自重(包括梁侧粉刷)
[0.24×(0.50-0.10)×25+2×(0.50-0.10)×0.02×17]×5.59=14.18
纵梁自重(包括梁侧粉刷):
[0.24×(0.40-0.10)×25+2×(0.40-0.10)×0.02×17]×3.2×4=24.12
框架柱自重(包括粉刷)
边柱：
{0.4×0.45×1.8×25+[（0.4+0.45）×2-0.24×3]×0.02×1.8×17}×2=15.3
中柱：
0.4×0.5×1.8×25+(（0.4+0.5）×2-0.24×3)×0.02×1.8×17=9.66
2、内外填充墙重的计算:
横墙:
AB、CD跨:计算长度6.3-（0.35-0.12）=6.07mm，计算高度3.6-0.6=3.0mm。
墙体自重(包括两侧粉刷)2×6.07×3.0×2=72.84
纵墙外墙墙体自重(包括两侧粉刷):2×2×3.25×3.2=41.60
扣除窗洞加上窗自重:2×[-1.8×2.1×2+1.8×2.1×0.45]=-11.72
内墙墙体自重(包括两侧粉刷)2×2×3.2×3.2=40.96
扣除门洞加上门自重: [-0.9×2.1×2+0.9×2.1×0.2] ×2=-6.8
3、楼板恒载、活载计算:
恒载:(4.93+1.0)×3.6×(15.3+0.24)=331.75
活载:0.5×3.6×(6.3-0.24)×2+0.5×2.7×3.6=26.676
表4-1 重力荷载代表值的计算（单位：）
类别
一层
二层
三层
四层
五层
AC跨框架梁自重
41.96
41.96
41.96
41.96
41.96
CD跨框架梁自重
14.18
14.18
14.18
14.18
14.18
纵梁自重
24.12
24.12
24.12
24.12
24.12
框架柱自重(边柱)
53.81
30.5
30.5
30.5
15.3
框架柱自重(中柱)
24.08
19.32
19.32
19.32
9.66
AB、CD跨横墙
72.84
72.84
72.84
72.84
72.84
外纵墙
41.6
41.6
41.6
41.6
41.6
扣除门窗洞加上门窗自重
-11.72
-11.72
-11.72
-11.72
-11.72
内纵墙
40.96
40.96
40.96
40.96
40.96
扣除门窗洞加上门窗自重
-6.8
-6.8
-6.8
-6.8
-6.8
楼板恒载
237.2
237.2
237.2
237.2
331.75
楼板活载
111.56
111.56
111.56
111.56
26.676
=G 恒+0.5×G活
588.01
559.94
559.94
559.94
587.188

第5章 横向水平荷载作用下框架结构的内力和侧移计算
5.1 地震作用下框架内力和侧移计算
5.1.1横向自振周期的计算
按顶点位移法计算见表5-1所示，考虑非承重砖墙的影响，基本自振周期T1(s)
可按下式计算。
（5-1）
表5-1 横向框架顶点位移计算
层次
(KN)
∑(KN)
D i(KN/m)

△i(m)
5
588.01
588.01
39109.31
0.02
0.29
4
559.94
1147.95
37576.27
0.03
0.26
3
559.94
1707.89
37576.27
0.05
0.22
2
559.94
2267.83
37576.27
0.06
0.16
1
587.188
2855.018
37576.27
0.08
0.08

=1.7×0.65×=0.595s
5.1.2水平地震作用及楼层地震剪力的计算
地震作用按7度设计、基本地震加速度为0.15g、设计地震分组按第一组，=0.45s，=0.12，采用底部剪力法计算，由于=0.595s<1.4=0.63s，可不考虑顶点附加地震作用，由于=2.25s；故结构底部剪力为。
=(0.45/0.605)0.9×0.12×0.85×3941.02=150.99
（5-2）
计算过程如下表5-2。

表5-2 各质点横向水平地震作用及楼层地震剪力计算表
层次
i(m)

(m)
(KN)
i(KN·m)
/
(KN)
(KN)
5
3.6
18
588.01
10584.18
0.34
51.82
51.82
4
3.6
14.4
559.94
8063.14
0.26
39.48
91.30
3
3.6
10.8
559.94
6047.35
0.20
29.61
120.90
2
3.6
7.2
559.94
4031.57
0.13
19.74
140.64
1
4.55
3.6
587.188
2113.88
0.07
10.35
150.99

5.1.3多遇水平地震作用下的位移验算
结果列于下表5-3。
表5-3 遇水平地震作用下的位移验算
层次
(KN)
(N/mm)
/
(mm)

5
51.82
39109.31
0.0013
3.6
1/2717
4
91.3
37576.27
0.0024
3.6
1/1482
3
120.9
37576.27
0.0032
3.6
1/1119
2
140.64
37576.27
0.0037
3.6
1/962
1
150.99
37576.27
0.0040
4.55
1/896

由此可见，最大层间弹性位移角发生在第一层，1/896<1/550，满足规范要求。
5.1.4水平地震作用下框架内力计算
1、框架柱端剪力及弯矩
