火灾自动报警系统施工安装质量记录(样本).doc

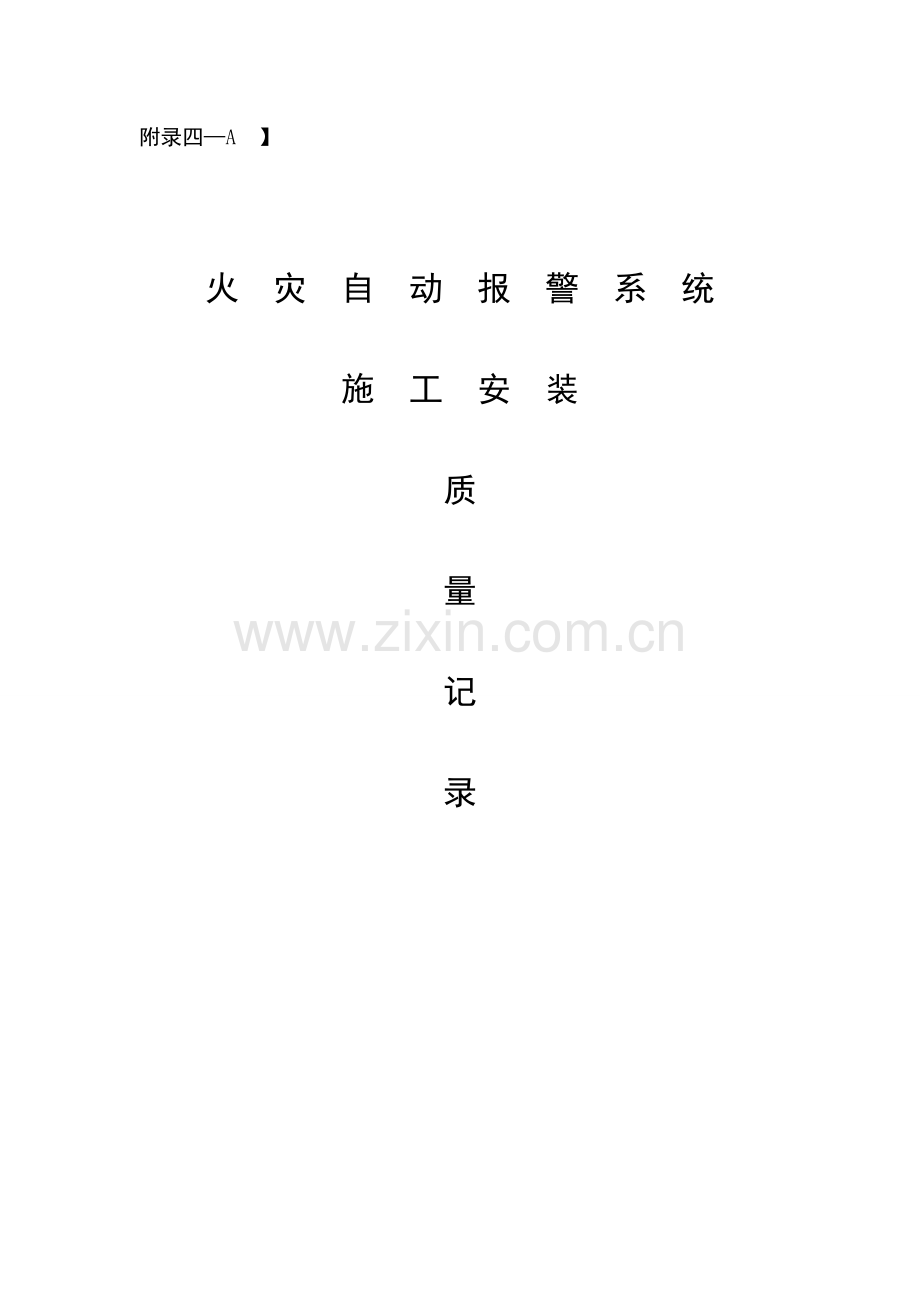

附录四—A 】

火 灾 自 动 报 警 系 统

施 工 安 装

质

量

记

录

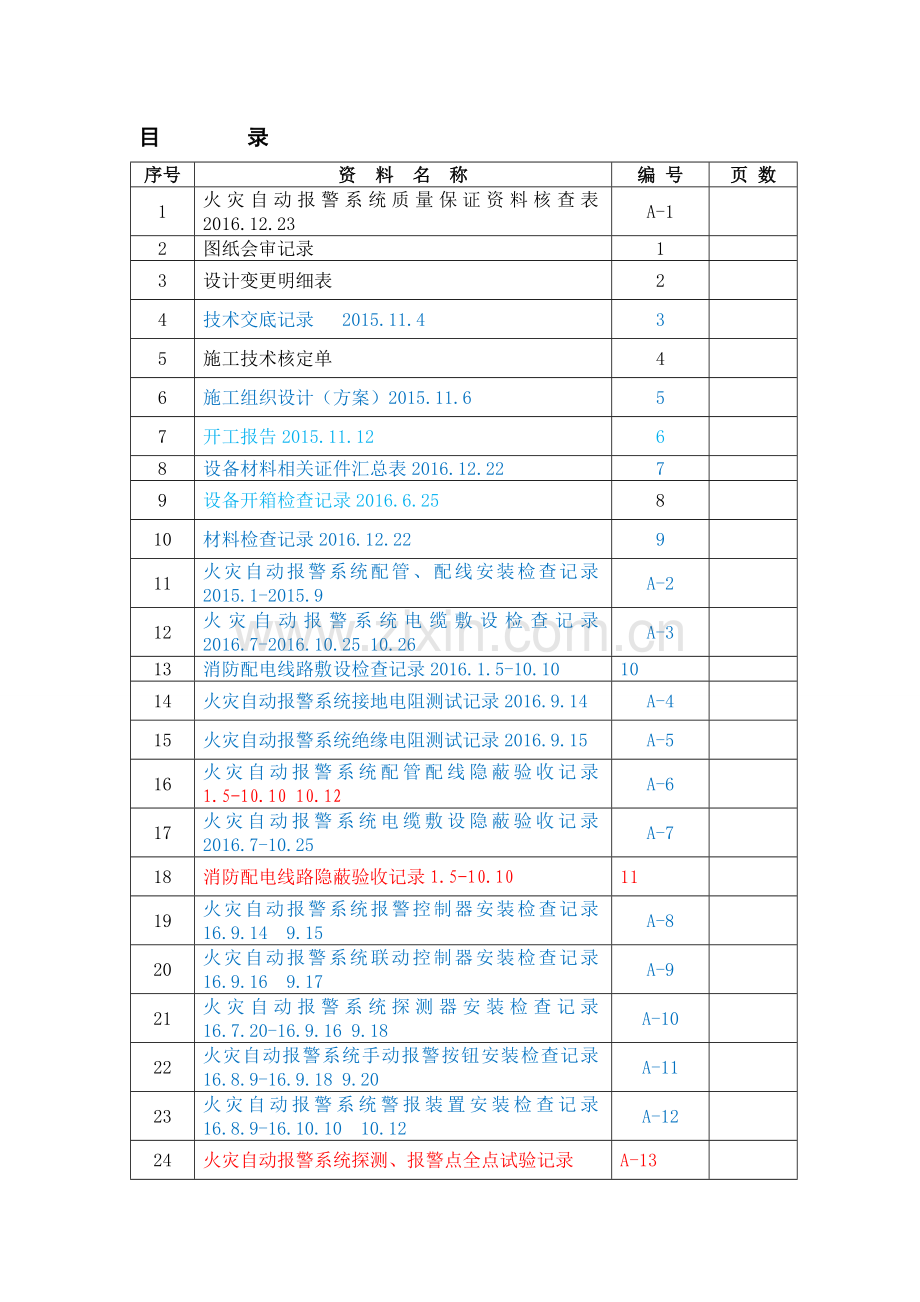

目 录
序号
资 料 名 称
编 号
页 数
1
火灾自动报警系统质量保证资料核查表2016.12.23
A-1

2
图纸会审记录
1

3
设计变更明细表
2

4
技术交底记录 2015.11.4
3

5
施工技术核定单
4

6
施工组织设计（方案）2015.11.6
5

7
开工报告2015.11.12
6

8
设备材料相关证件汇总表2016.12.22
7

9
设备开箱检查记录2016.6.25
8

10
材料检查记录2016.12.22
9

11
火灾自动报警系统配管、配线安装检查记录2015.1-2015.9
A-2

12
火灾自动报警系统电缆敷设检查记录2016.7-2016.10.25 10.26
A-3

13
消防配电线路敷设检查记录2016.1.5-10.10
10

14
火灾自动报警系统接地电阻测试记录2016.9.14
A-4

15
火灾自动报警系统绝缘电阻测试记录2016.9.15
A-5

16
火灾自动报警系统配管配线隐蔽验收记录1.5-10.10 10.12
A-6

17
火灾自动报警系统电缆敷设隐蔽验收记录2016.7-10.25
A-7

18
消防配电线路隐蔽验收记录1.5-10.10
11

19
火灾自动报警系统报警控制器安装检查记录16.9.14 9.15
A-8

20
火灾自动报警系统联动控制器安装检查记录16.9.16 9.17
A-9

21
火灾自动报警系统探测器安装检查记录16.7.20-16.9.16 9.18
A-10

22
火灾自动报警系统手动报警按钮安装检查记录16.8.9-16.9.18 9.20
A-11

23
火灾自动报警系统警报装置安装检查记录16.8.9-16.10.10 10.12
A-12

24
火灾自动报警系统探测、报警点全点试验记录
A-13

25
火灾自动报警系统联动控制点全点试验记录12.20
A-14

序号
资 料 名 称
编 号
页 数
26
火灾自动报警系统调试报告12.22
A-15

27
火灾自动报警系统自检报告12.23
A-16

28
火灾自动报警系统试运行记录12.15-12.20
A-17

29
竣工报告12.24
12

30
设备移交清单2016.12.22
13

火灾自动报警系统质量保证资料核查表 编号：A-1
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
施工单位
巨匠建设集团股份有限公司
核查日期
年 月 日
类别
项 目
份数
核 查 情 况
前期
图纸会审、技术交底记录
1
记录齐全
设计变更、技术核定单

施工组织设计（方案）
1
记录齐全
开工报告
1
记录齐全
出厂检 验
设备（材料）相关证件汇总表
1
记录齐全
设备（材料）检查记录
1
记录齐全
隐蔽验收记 录
配管配线隐蔽验收记录
1
记录齐全
电缆敷设隐蔽验收记录
1
记录齐全
消防配电线路隐蔽验收记录
1
记录齐全
安装检查试验记 录
各类安装检查记录
6
记录齐全
各类测试、试验记录
4
记录齐全
调试报告
1
记录齐全
自检报告
1
记录齐全
运行记录

记录齐全
竣工报告
1
记录齐全
设备移交清单
1
记录齐全

其它

核查意见： 齐全。
技术负责人

质 检 员

第 册第 页
地理信息产业项目技术交底记录 编号：3
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
分项工程名称
火灾报警、联动系统
应急照明系统
施工单位
巨匠建设集团股份有限公司
技

术

交

底

内

容
火灾报警及联动控制系统：
1、报警设备使用的产品，严格按照产品要求施工；
2、在报警系统中，每个回路（区域）贯通以后，进行绝缘电阻测试，并且要符合规范要求；
3、联动控制设备有消防泵、喷淋泵、排烟风机,消防广播,火灾应急照明系统：
1、 应急照明系统中，逃生避难方向、应急疏散标志灯设备，其位置及
数量按照图纸施作；
2、 应急照明灯具应附内藏蓄电池及控制组件之自动点灯器，停电时，
由蓄电池提供备用紧急照明要在90min以上；
其它按图纸要求施工，如有问题协商解决。
参 加 人 员

技术负责人

交 底 人

记 录 人

交 底 日 期
年 月 日
第 册第 页

地理信息产业项目施工组织设计（方案） 编号：5
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
设计单位
苏州设计研究院股份有限公司
施工单位
巨匠建设集团股份有限公司
施工组织设计（方案）：
1、 人员安排：
本工程由 沈海泉 担任项目经理，下有组员：专业施工员1名，电工10名,电焊工4名。
2、 施工设备安排：
自制施工梯子3部，电焊机两台，手动弯管器四把，电锤两把及套丝机三台
及常用普通工具。
3、 现场施工进度安排：
本工程自开工后，首先配合土建施工，做好自动报警系统的各项预埋工作，保证预埋管盒符合要求，在土建施工基本结束，即已进入内粉刷阶段，报警系统开始对管盒清理、疏通、穿线、并头、电阻测试、设备安装、直至调试结束。
4、 动工前期准备工作：
施工前已进行施工图纸交底，并通过图纸深化，请设计人员进行审核，并对有关技术问题进行解答。
批准人

审 核 人

编制人

编制日期
年 月 日
注：如本页不够填写，可附后。
第 册第 页
火灾自动报警系统 开工报告 编号：6
工程名称
地理信息产业项目
合同编号

建设单位
中科苏州地理信息产业园发展有限公司
工程造价

设计单位
苏州设计研究院股份有限公司
计划工期

施工单位
巨匠建设集团股份有限公司
开工日期

工程内容
火灾自动报警系统管线及设备安装、调试。
序号
工 程 开 工 条 件
实 际 情 况
1
施工图会审、技术交底情况
已进行技术交底
2
施工组织设计（方案）批准交底情况
有详细的施工方案
3
施工图预算编制情况
有完整的施工图纸预算书
4
物资供应、设备材料落实情况
采购供应畅通
5
三通一平、土建条件情况
已完成
6
施工机械设备落实情况
已落实
7
劳动力落实情况
安排到位
8
安全技术措施落实情况
安排落实到位

备注

建设（监理）单位：（章）

代表： 年 月 日
施工单位：（章）

代表： 年 月 日
第 册第 页
火灾自动报警系统 设备、材料相关证件汇总表 编号：7
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
设计单位
苏州设计研究院股份有限公司
施工单位
巨匠建设集团股份有限公司
序号
设备材料名称
规格、型号
单位
数量
生产厂商
供货单位
主要证件及编号
认可证
合格证
备案证
其它
1
点型感温火灾探测器
JTW-ZDM-LD3300EH
只
按图
北京利达恒信科技发展有限公司
北京利达恒信科技发展有限公司
有

检测报告
2
点型光电感烟探测器
JTY-GM-LD3000EH
只
按图
北京利达恒信科技发展有限公司
北京利达恒信科技发展有限公司
有

检测报告
3
消火栓按扭
LD2004EH
只
按图
北京利达恒信科技发展有限公司
北京利达恒信科技发展有限公司
有

检测报告
4
手动火灾报警按扭
J-SA P-M-LD2003EH
只
按图
北京利达恒信科技发展有限公司
北京利达恒信科技发展有限公司
有

检测报告
5
火灾声光报警器
LD1000EH
只
按图
北京利达恒信科技发展有限公司
北京利达恒信科技发展有限公司
有

检测报告
6
输入模块
LD4400E-1
个
按图
北京利达华信电子有限公司
北京利达华信电子有限公司
有

检测报告
7
输出模板
LD6804EN
个
按图
北京利达华信电子有限公司
北京利达华信电子有限公司
有

检测报告
8
输入/输出模块
LD6800EC-1
个
按图
北京利达华信电子有限公司
北京利达华信电子有限公司
有

检测报告
9
火灾报警控制器
JB-QB-LD128EN(M)-AI
台
按图
北京利达华信电子有限公司
北京利达华信电子有限公司
有

检测报告
10
火灾报警控制器（联动型）
JB-QT-LD188EL
台
按图
北京利达华信电子有限公司
北京利达华信电子有限公司
有

检测报告
11
点型可燃气体探测器
JTQ-BM-LD3101FH
只
按图
北京利达恒信科技发展有限公司
北京利达恒信科技发展有限公司
有

检测报告

第 册第 页

续表 编号：7
11
消防控制室图形显示装置
LD6901
台
按图
北京利达恒信科技发展有限公司
北京利达恒信科技发展有限公司
有

检测报告
12
消防应急广播设备
YJG4-500
台
按图
北京恒业世纪科技股份有限公司
北京恒业世纪科技股份有限公司
有

检测报告
13
消防电话
HY5711B
套
按图
北京恒业世纪科技股份有限公司
北京恒业世纪科技股份有限公司
有

检测报告
14
火灾显示盘
LD128E(T)-A
台
按图
北京利达恒信科技发展有限公司
北京利达恒信科技发展有限公司
有

检测报告
15
壁挂式扬声器
WY-BG5-2
台
按图
北京市伟音电子器材有限公司
北京市伟音电子器材有限公司

检测报告
16
消防吸顶音响
WY-XD5-4
台
按图
北京市伟音电子器材有限公司
北京市伟音电子器材有限公司

检测报告
17
明装吸顶扬声器
WY-XD5-5A
台
按图
北京市伟音电子器材有限公司
北京市伟音电子器材有限公司

检测报告
18

19

20

21

22

23

24

技术负责人

质检员

填报日期
年 月 日
注：各种证件整理附后。 第 册第 页

火灾自动报警系统设备开箱检查记录 编号：8
工程名称
地理信息产业项目
合同编号

建设单位
中科苏州地理信息产业园发展有限公司
设备名称
报警控制器
生产厂商
北京利达恒信科技发展有限公司
箱体编号

供货单位
北京利达恒信科技发展有限公司
开箱日期
年 月 日
设备检查情况
1、 包装情况：完好，无破损。

2、 设备外观：完好，无污损

3、 零 部 件：齐全

4、 其 他：
相关文件检查情况
1、装 箱 单： 份 张 5、认 可 证： 份 张

2、合 格 证： 份 张 6、检测报告： 2 份 张

3、说 明 书： 份 张 7、备 案 证： 份 张

4、设 备 图： 份 张 8、其 他： 份 张
存在问题及处理情况
无
建设（监理）
单位代表

供货单位
代 表

技术负责人

质 检 员

第 册第 页

火灾自动报警系统 材料检查记录 编号：9
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
施工单位
巨匠建设集团股份有限公司
检查日期
年 月 日
序号
材料名称
规格型号
生产厂商
单位
数量
合格证
其他资料
检查结果
1
点型感温火灾探测器
JTW-ZDM-LD3300EH
北京利达恒信科技发展有限公司
只
按图

检测报告
合格
2
点型光电感烟探测器
JTY-GM-LD3000EH
北京利达恒信科技发展有限公司
只
按图

检测报告
合格
3
消火栓按扭
LD2004EH
北京利达恒信科技发展有限公司
只
按图

检测报告
合格
4
手动火灾报警按扭
J-SA P-M-LD2003EH
北京利达恒信科技发展有限公司
只
按图

检测报告
合格
5
火灾声光报警器
LD1000EH
北京利达恒信科技发展有限公司
只
按图

检测报告
合格
6
输入模块
LD4400E-1
北京利达华信电子有限公司
个
按图

检测报告
合格
7
输出模板
LD6804EN
北京利达华信电子有限公司
个
按图

检测报告
合格
8
输入/输出模块
LD6800EC-1
北京利达华信电子有限公司
个
按图

检测报告
合格
9
火灾报警控制器
JB-QB-LD128EN(M)-AI
北京利达华信电子有限公司
台
按图

检测报告
合格
10
火灾报警控制器（联动型）
JB-QT-LD188EL
北京利达华信电子有限公司
台
按图

检测报告
合格
11
点型可燃气体探测器
JTQ-BM-LD3101FH
北京利达恒信科技发展有限公司
只
按图

检测报告
合格
12
消防控制室图形显示装置
LD6901
北京利达恒信科技发展有限公司
台
按图

检测报告
合格
13
消防应急广播设备
YJG4-500
北京恒业世纪科技股份有限公司
台
按图

检测报告
合格
14
消防电话
HY5711B
北京恒业世纪科技股份有限公司
套
按图

检测报告
合格
15
火灾显示盘
LD128E(T)-A
北京利达恒信科技发展有限公司
台
按图

检测报告
合格
16
壁挂式扬声器
WY-BG5-2
北京市伟音电子器材有限公司
台
按图

检测报告
合格
17
消防吸顶音响
WY-XD5-4
北京市伟音电子器材有限公司
台
按图

检测报告
合格
18
明装吸顶扬声器
WY-XD5-5A
北京市伟音电子器材有限公司
台
按图

检测报告
合格
19

20

技术负责人

质 检 员

第 册第 页

火灾自动报警系统配管/配线安装检查记录 编号：A-2
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
设计单位
苏州设计研究院股份有限公司
施工单位
巨匠建设集团股份有限公司
安装日期
年 月 日至 年 月 日
检查时间
年 月 日
施工图号管线编号
敷设
方式
起-终
全 长（m）
管 径（mm）
材 质
管路 固定
管中间点数
中间点处理
管路防火保护
导线截面积
导线电压等级
导线中间点数
中间点处理
结论
WA-报警线路
暗敷
按图全部
5000
SC15
焊接钢管
绑扎
按图
过线盒
≥3mm

合格
WT-消防电话
暗敷
按图全部
1400
SC15
焊接钢管
绑扎
按图
过线盒
≥3mm

合格
WB-消防广播
暗敷
按图全部
1700
SC15
焊接钢管
绑扎
按图
过线盒
≥3mm

合格
WAS-报警、电源
暗敷
按图全部
2400
SC20
焊接钢管
绑扎
按图
过线盒
≥3mm

合格

存在问题及处理：无
技术负责人

质检员

施工员

第 册第 页

火灾自动报警系统电缆敷设检查记录 编号：A-3
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
设计单位
苏州设计研究院股份有限公司
施工单位
巨匠建设集团股份有限公司
敷设日期
年 月 日至 年 月 日
检查日期
年 月 日
施工图号电缆编号
规格
型号
起┄终
全长（m）
敷设
方法
中间点数
中间 点处理
结论
电缆
WDZN-KYJY-2*1.5
消控室至楼层
按图
穿管，桥架
按图
按图
合格

WDZN-KYJY-8*1.5
消控室至楼层
按图
穿管，桥架
按图
按图
合格

WDZN-KYJY-7*1.0
消控室至楼层
按图
穿管，桥架
按图
按图
合格

WDZN-KYJY-6*2.5
消控室至楼层
按图
穿管，桥架
按图
按图
合格

RVV-4*1.5
消控室至楼层
按图
穿管，桥架
按图
按图
合格

存在问题及处理：无
技术负责人

质 检 员

施 工 员

第 册第 页
消防配电线路敷设检查记录 编号：10
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
设计单位
苏州设计研究院股份有限公司
施工单位
巨匠建设集团股份有限公司
敷设日期
年 月 日至 年 月 日
检查日期
月 日
电线电缆
名称、编号
规格
型号
起—终
全长
(m)
线径
缆径
敷设方式
线缆保护
线缆
中间
点数
中间
点
处理
结果
电线
ZR-RVS
消控室至楼层
按图
2*1.5
穿管
焊管
按图
按图
合格

ZR-BVS
消控室至楼层
按图
2*2.5
穿管
焊管
按图
按图
合格

nxZR-RVB
消控室至楼层
按图
2*1.0
穿管
焊管
按图
按图
合格

ZR-RVVP
消控室至楼层
按图
2*1.0
穿管
焊管
按图
按图
合格

ZR-BV
消控室至楼层
按图
4*2.5
穿管
焊管
按图
按图
合格

存在问题及处理：无

技术负责人

质 检 员

施 工 员

第 册第 页
火灾自动报警系统接地电阻测试记录 编号：A-4
工程名称
地理信息产业项目
天 气
晴
建设单位
中科苏州地理信息产业园发展有限公司
环境温度
80C
施工单位
巨匠建设集团股份有限公司
环境湿度
5%
测试仪器
ZC25-3接地电阻表
测试日期
年 月 日
序号
接地位置
接地类别
规范电阻值
（Ω）
实测电阻值
（Ω）
结论
1
配电室
保护接地
<1
0.45
合格

建设（监理）
单 位

技术负责人

质 检 员

施 工 员

第 册第 页
火灾自动报警系统绝缘电阻测试记录 编号：A-5
工程名称
地理信息产业项目
天 气
晴
建设单位
中科苏州地理信息产业园发展有限公司
环境温度
50C
施工单位
巨匠建设集团股份有限公司
环境湿度
5%
测试仪器
ZC25-3绝缘电阻表
测试日期
年 月 日
回路编号
具体部位
方式
计量
规范
电阻表
实测
电阻值
结论
1
地下室
线间
MΩ
20
60
合格
对地
MΩ
20
50
合格
2
一层
线间
MΩ
20
70
合格
对地
MΩ
20
60
合格
3
二层
线间
MΩ
20
68
合格
对地
MΩ
20
50
合格
4
三层
线间
MΩ
20
68
合格
对地
MΩ
20
50
合格
5
四层
线间
MΩ
20
68
合格
对地
MΩ
20
50
合格
6
五层
线间
MΩ
20
68
合格
对地
MΩ
20
50
合格
7
六层
线间
MΩ
20
68
合格
对地
MΩ
20
50
合格

建设（监理）
单 位

技术负责人

质检员

施工员

第 册第 页

火灾自动报警系统配管配线隐蔽验收记录 编号：A-6
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
设计单位
苏州设计研究院股份有限公司
施工单位
巨匠建设集团股份有限公司
安装日期
年 月 日～ 年 月 日
检查日期
年 月 日
施工图号
线路编号
起---终
管径
（mm）
材 质
线径
（mm）
敷设
方式
说 明
WA-报警线路
地下室-各楼层
SC15
焊接钢管
1.5
暗敷

WT-消防电话
地下室-各楼层
SC15
焊接钢管
1.0
暗敷

WB-消防广播
地下室-各楼层
SC15
焊接钢管
1.0
暗敷

WAS-报警、电源
地下室-各楼层
SC20
焊接钢管
2.5
暗敷

验收内容
验收情况
结论
穿管与接线盒连接
符合规范要求
合格
管路固定
符合规范要求
合格
导线穿管
符合规范要求
合格
管子与管口连接
符合规范要求
合格
导线接头
符合规范要求
合格
传输线路的管路材料
电线管、镀锌电线管
合格
布线要求
符合规范要求
合格
管路防火保护
符合规范要求
合格
导线截面积（mm2）
1.5mm2
合格
导线电压等级
300V
合格
绝缘电阻（MΩ）
大于2MΩ
合格
接地电阻（MΩ）
小于1Ω
合格
验收结论
符合火灾报警系统布线要求
建设（监理）
单 位

代表：
项目经理

技术负责人

质 检 员

施 工 员

第 册第 页

火灾自动报警系统电缆敷设隐蔽验收记录 编号：A-7
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
设计单位
苏州设计研究院股份有限公司
施工单位
巨匠建设集团股份有限公司
安装日期
年 月 日至 月 日
验收日期
年 月 日
施工图号
线路编号
起---终
敷设
方式
材质
缆径
规格
型号
说明
1
消控室至楼层
穿管
焊管
2*1.5
WDZN-KYJY

2
消控室至楼层
穿管
焊管
8*1.5
WDZN-KYJY

3
消控室至楼层
穿管
焊管
7*1.0
WDZN-KYJY

4
消控室至楼层
穿管
焊管
6*2.5
WDZN-KYJY

5
消控室至楼层
穿管
焊管
4*1.5
RVV

验收内容
验收情况
结论
地沟敷设
敷设外观
符合规范要求
合格
敷设标高（m）
符合规范要求
合格
电缆备用长度（m）
符合规范要求
合格
并列敷设根数及间距
符合规范要求
合格
沙土层厚度
符合规范要求
合格
防护盖板
符合规范要求
合格
支架安装
符合规范要求
合格
支架防腐
符合规范要求
合格
管道敷设
埋置深度
符合规范要求
合格
管材管径（mm）
符合规范要求
合格
管道连接
符合规范要求
合格
中间点处理
符合规范要求
合格
线缆绝缘电阻（MΩ）
符合规范要求
合格
线缆接地电阻（MΩ）
符合规范要求
合格
建设（监理）
单 位

代表：
项目经理

技术负责人

质 检 员

施 工 员

第 册第 页
消防配电线路隐蔽验收记录 编号：11
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
设计单位
苏州设计研究院股份有限公司
施工单位
巨匠建设集团股份有限公司
安装日期
年 月 日至 年 月 日
验收日期
年 月 日
施工图号
线路编号
起---终
敷设
方式
敷设日期
线缆径
型号
备用长度
1
消控室至楼层
穿管，桥架

2*1.5
ZR-RVS
0.7cm
2
消控室至楼层
穿管，桥架

2*2.5
ZR-BVS
0.7cm
3
消控室至楼层
穿管，桥架

2*1.0
nxZR-RVB
0.7cm
4
消控室至楼层
穿管，桥架

2*1.0
ZR-RVVP
0.7cm
5
消控室至楼层
穿管，桥架

4*2.5
ZR-BV
0.7cm

隐蔽验收内容
验收情况
结论
地沟敷设
敷设外观
符合规范要求
合格
敷设标高（m）
符合规范要求
合格
电缆备用长度（m）
符合规范要求
合格
并列敷设根数及间距
符合规范要求
合格
沙土层厚度
符合规范要求
合格
防护盖板
符合规范要求
合格
支架安装
符合规范要求
合格
支架防腐
符合规范要求
合格
标注形式
符合规范要求
合格
其他情况
符合规范要求
合格
管道敷设
埋置深度
符合规范要求
合格
管材管径（mm）
符合规范要求
合格
管道连接
符合规范要求
合格
中间点处理
符合规范要求
合格
线缆绝缘电阻（MΩ）
符合规范要求
合格
线缆接地电阻（MΩ）
符合规范要求
合格
建设（监理）单 位

技术负责人

质检员

施工员

第 册第 页
火灾自动报警系统报警控制器安装检查记录 编号：A-8
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
生产厂商
北京利达华信电子有限公司
施工单位
巨匠建设集团股份有限公司
安装日期
年 月 日
检查日期
年 月 日
检查内容
检查情况
结论
型号、规格
符合要求
合格
外观及固定检查
完好
合格
安装位置、安装高度
1.5m
合格
盘前操作距离（m）
壁挂
合格
控制盘至墙距离（m）
壁挂
合格
盘后操作距离（m）
壁挂
合格
门轴侧至墙距离（m）
符合要求
合格
正面操作距离（m）
壁挂
合格
柜内配线（导线编号、导线绑扎接线端子接线数）
符合要求
合格
保护接地（MΩ）
0.8
合格
主备电源、电源连接
符合要求
合格
电源标志、电源接地标志
标志明显清楚
合格
主、备用电源容量
符合要求
合格
火灾报警自检功能
符合要求
合格
消音、复位功能
符合要求
合格
故障报警功能
符合要求
合格
火灾优先功能
符合要求
合格
报警记忆功能
符合要求
合格
电源自动切换及备电自动充电
符合要求
合格
备电欠压和过压报警功能
符合要求
合格
存在问题及处理：无

技术负责人

质检员

施工员

第 册第 页

火灾自动报警联动控制器安装检查记录 编号：A-9
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
生产厂商
北京利达华信电子有限公司
施工单位
巨匠建设集团股份有限公司
安装日期
年 月 日
检查日期
年 月 日
检查内容
检查情况
结论
型号、规格
符合要求
合格
外观及固定检查
完好，无损
合格
安装位置、安装高度
符合要求
合格
正面、盘后操作距离（m）
符合要求
合格
柜内配线（导线编号、导线绑扎接线端子接线数）
符合要求
合格
保护接地
有
结论
主备电源、电源连接、
符合要求
合格
电源标志、电源接地标志
有
合格
联动控制方式
手动/自动
合格
面板自检
符合要求
结论
直接手动控制和输出接点
有
合格
主备电源、电源连接、
直接连接
合格
电源标志、电源接地标志
有
合格
电源自动切换及备电自动充电
功能正常
合格
控制功能
非消防电源切除控制
1.有（√ ）.2.无（ ）
合格
消火栓水泵、喷淋水泵控制
1.有（√ ）.2.无（ ）
合格
空调通风、防排烟设备控制
1.有（√ ）.2.无（ ）
合格
气体灭火控制
1.有（ ）.2.无（ ）

泡沫灭火控制
1.有（ ）.2.无（ ）

应急广播照明疏散指示控制
1.有（√ ）.2.无（ ）
合格
防火卷帘门控制
1.有（√ ）.2.无（ ）
合格
电梯控制
1.有（√ ）.2.无（ ）
合格
警报装置控制
1.有（√ ）.2.无（ ）
合格
其它设备控制
1.有（ ）.2.无（ ）

存在问题及处理：无
技术负责人

质检员

施工员

第 册第 页

火灾自动报警系统探测器安装检查记录 编号：A-10
工程名称
地理信息产业项目
建设单位
中科苏州地理信息产业园发展有限公司
生产厂商
北京利达恒信科技发展有限公司
施工单位
巨匠建设集团股份有限公司
安装日期
年 月 日至 年 月 日
检查时间
年 月 日
序号
地址
编码
安装部位
高度
（m）
间距
（m）
外观固定检查
与遮挡物距离
（m）
与墙壁
梁边距
（m）
与空调
送风口距（m）
与多孔送风机棚口距离（m）
距端墙距离（m）
安装倾斜角
确认灯位置
结论
1

地下室
吸顶
按设计
牢固
>0.5
>0.5

>5
水平
正确
合格
2
