施工临时用电专项方案

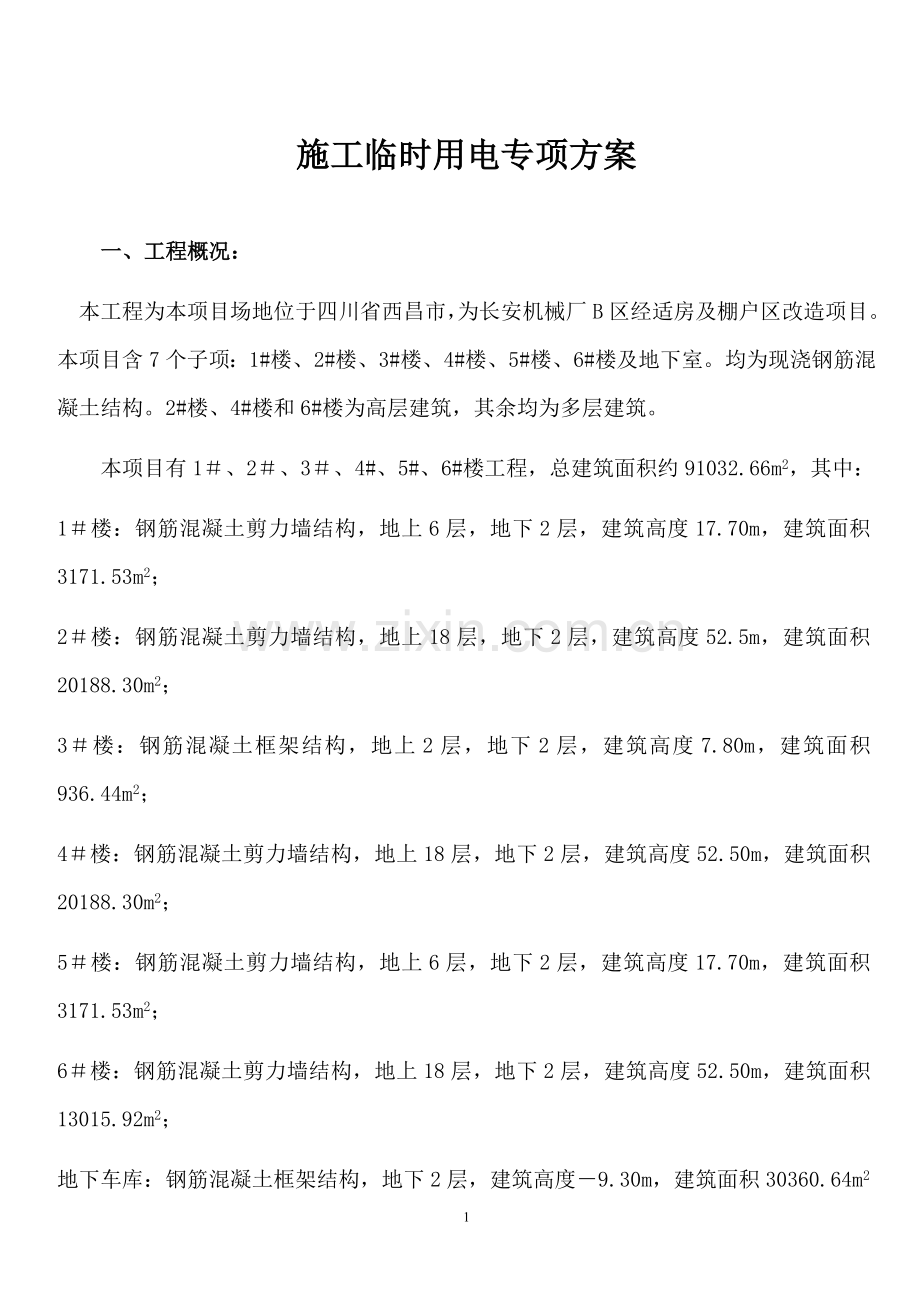

一、 工程概况：
　本工程为本项目场地位于四川省西昌市，为长安机械厂B区经适房及棚户区改造项目。本项目含7个子项：1#楼、2#楼、3#楼、4#楼、5#楼、6#楼及地下室。均为现浇钢筋混凝土结构。2#楼、4#楼和6#楼为高层建筑，其余均为多层建筑。
本项目有1＃、2＃、3＃、4#、5#、6#楼工程，总建筑面积约91032.66m2，其中：
1＃楼：钢筋混凝土剪力墙结构，地上6层，地下2层，建筑高度17.70m，建筑面积3171.53m2；
2＃楼：钢筋混凝土剪力墙结构，地上18层，地下2层，建筑高度52.5m，建筑面积20188.30m2；
3＃楼：钢筋混凝土框架结构，地上2层，地下2层，建筑高度7.80m，建筑面积936.44m2；
4＃楼：钢筋混凝土剪力墙结构，地上18层，地下2层，建筑高度52.50m，建筑面积20188.30m2；
5＃楼：钢筋混凝土剪力墙结构，地上6层，地下2层，建筑高度17.70m，建筑面积3171.53m2；
6＃楼：钢筋混凝土剪力墙结构，地上18层，地下2层，建筑高度52.50m，建筑面积13015.92m2；
地下车库：钢筋混凝土框架结构，地下2层，建筑高度－9.30m，建筑面积30360.64m2
本工程由西昌市建筑勘测设计有限公司设计，凉山州金宇建设有限公司承建
二、编制依据
《低压配电设计规范》GB50054-2011
《建筑工程施工现场供用电安全规范》GB50194-2014
《通用用电设备配电设计规范》GB50055-2011
《供配电系统设计规范》GB50052-2009
《施工现场临时用电安全技术规范》JGJ46-2012
本工程施工图
三、 施工条件、设备统计
　　　地基工程机械设备接电焊机配电箱，不再另计算

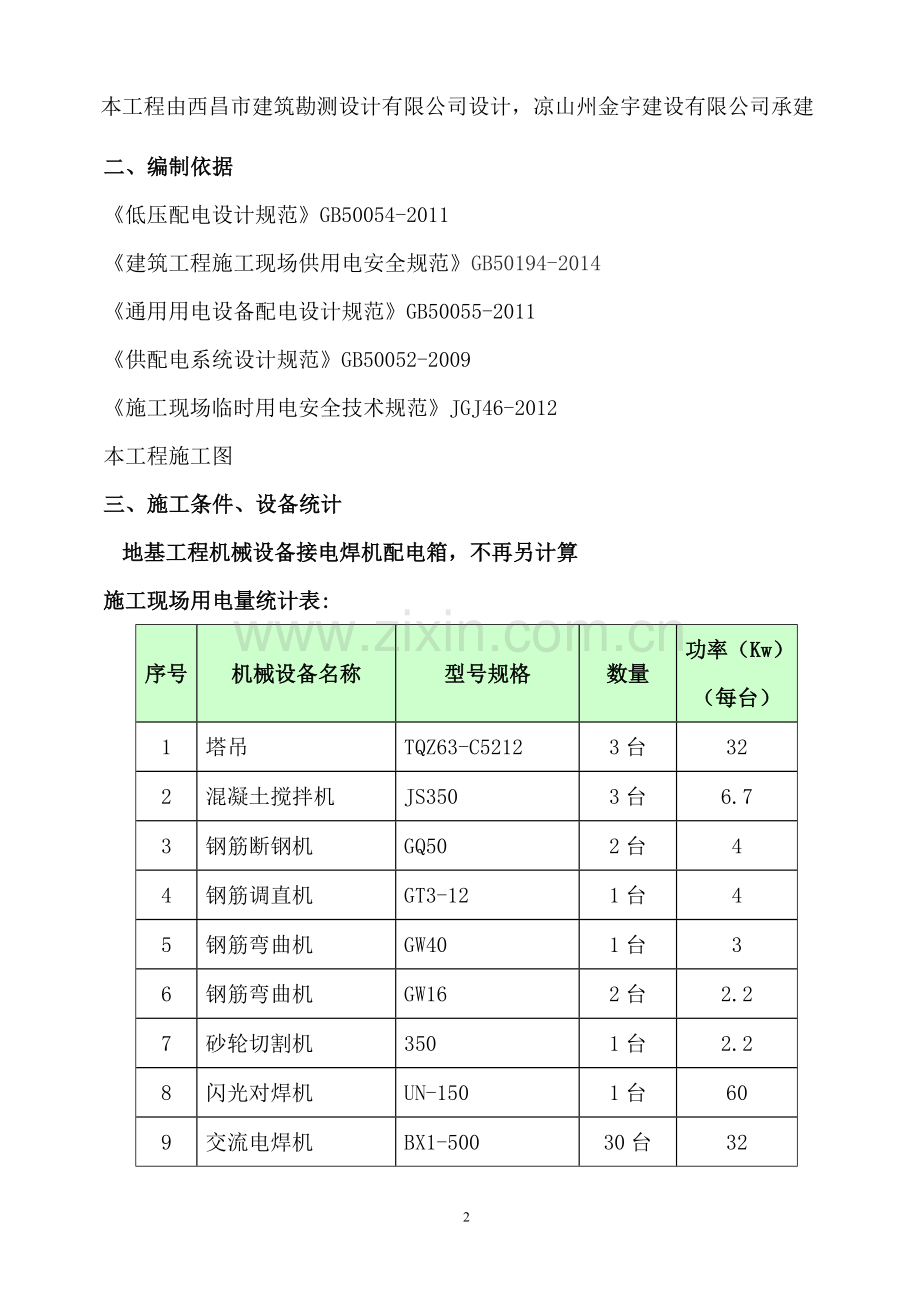

施工现场用电量统计表:
序号
机械设备名称
型号规格
数量
功率（Kw）（每台）
1
塔吊
TQZ63-C5212
3台
32
2
混凝土搅拌机
JS350
3台
6.7
3
钢筋断钢机
GQ50
2台
4
4
钢筋调直机
GT3-12
1台
4
5
钢筋弯曲机
GW40
1台
3
6
钢筋弯曲机
GW16
2台
2.2
7
砂轮切割机
350
1台
2.2
8
闪光对焊机
UN-150
1台
60
9
交流电焊机
BX1-500
30台
32
10
交流电焊机
ZX7-250
15台
3
11
电渣压力焊机
DH-630
15套
32
12
木工圆锯机
MJ105
2台
2.8
13
模板拼接机

2台
3.2
14
木工操作台切割机
4105
4台
2
15
木工手提切割机
4103
10台
1.8
16
平板振动器

10台
1.2
17
插入式振捣棒

20台
0.5
18
角磨机

5台
0.5
19
搅灰机

5台
0.5
20
加压泵

1台
2
21
抽水泵

6台
6
22
施工照明

190.5
23
生活区

30

总功率

728.2

四、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场由甲方安装变压器采用380V低压供电，设二个配电总箱及配电室，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时用电平面布置图，采用三级配电，两极保护。
(4)按照《JGJ46-2012》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
利用需用系数法软件计算出各设备、配电箱（柜）的用电负荷，详见配电箱系统图表示
总功率728.2KW，甲方安装2台变压器，现场配2套低压一级配电柜，再由一级配电柜各组机械设备控制箱，再分出到机械设备开关箱或机械设备
一级配电柜（01），总功率369.2KW，总电流为593.94A。
分配支路：钢筋加工机具控制箱；模板加工机具控制箱（01）；塔吊（01）、（02）；搅拌机（01）（02）；电焊机控制箱（01）、（02）；移动机具设备接线箱（01）、（02）
一级配电柜（02），总功率359KW，总电流为577.53A
分配支路：模板加工机具控制箱（02）；塔吊（03）；搅拌机（03）；电焊机控制箱（03）、（04）、（05）；移动机具设备接线箱（03）、（04）、（05）
配电柜（箱）负荷计算
（1）一级配电柜（01）负荷计算：
　　　───┬─────┬─────┬─────┬─────┬─────┬─────┬─　────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ AP/01│ 369.20 │ 0.90 │ 0.85 │ 332.28 │ 205.93 │ 390.92 │ 593.94 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 369.20 │ --- │ --- │ 332.28 │ 205.93 │ 390.92 │ 593.94 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
（2）一级配电柜（02）负荷计算：
　　　───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ AP/02│ 359.0　 │ 0.90 │ 0.85 │ 323.10 │ 220.24 │ 380.12 │ 577.53 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 359.00 │ --- │ --- │ 323.10 │ 220.24 │ 380.12 │ 577.53 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘

（3）塔吊配电箱负荷计算：
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│AP05
　AP09
　AP19 │ 37.00 │ 0.65 │ 0.60 │ 24.05 │ 32.07 │ 40.08 │ 60.90 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 37.00 │ --- │ --- │ 24.05 │ 32.07 │ 40.09 │ 60.90 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
（4）搅拌机配电箱负荷计算：
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│AP06
　AP10
　AP18 　│ 11.20 │ 0.75 │ 0.80 │ 08.40 │ 06.30 │ 10.50 │ 15.95 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 11.20 │ --- │ --- │ 08.40 │ 06.30 │ 10.50 │ 15.95 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
（5）钢筋机具配电箱负荷计算：
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│AP03 │ 92.00 │ 0.60 │ 0.72 │ 55.20 │ 53.20 │ 76.67 │ 116.48 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 92.00 │ --- │ --- │ 55.20 │ 53.20 │ 76.67 │ 116.48 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
（6）电焊机具控制箱负荷计算：
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│AP07
　AP11
　AP13
　AP16
　AP20 　│ 75.00 │ 0.35 │ 0.40 │ 26.25 │ 60.15 │ 65.53 │ 99.71 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 75.00 │ --- │ --- │ 26.25 │ 60.15 │ 65.53 │ 99.71 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
（7）木工机具配电箱负荷计算：
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│AP04
　AP15 │ 30.00 　│ 0.30 │ 0.70 │ 15.00 │ 15.30 │ 32.43 │ 32.56 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 30.00 │ --- │ --- │ 15.00 │ 15.30 │ 32.43 │ 32.56 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
（8）电焊机具控制箱负荷计算：
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│AP08
　AP12
　AP14
　AP17
　AP21 　│ 15.00 │ 0.85 │ 0.70 │ 12.75 │ 13.01 │ 18.21 │ 27.67 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 15.00 │ --- │ --- │ 12.75 │ 13.01 │ 18.21 │ 27.67 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
（9）生活区配电箱负荷计算：
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│AL22 │ 30.00 │ 0.70 │ 0.65 │ 21.00 │ 21.55 │ 32.31 │ 49.09 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 30.00 │ --- │ --- │ 21.00 │ 21.55 │ 32.31 │ 49.09 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
3、干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。一级配电柜至设备控制箱，设备控制箱至用电设备开关箱或用电设备的导线敷设采用铜芯绝缘电缆线穿焊接钢管敷设，部分无法穿钢管的架空并符合架空电线有关规定和要求。由于这部分距离较长，因此考虑电压降低，按安全载流量上线选择导线截面。
（1）塔吊　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 32.00 │ 0.65 │ 0.60 │ 20.80 │ 27.73 │ 34.67 │ 52.67 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 32.00 │ --- │ --- │ 20.80 │ 27.73 │ 34.67 │ 52.67 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×16＋1×10 ，穿焊接钢管埋地敷设。
iii)选择电气设备
塔吊选择控制开关为带漏电保护开关　DZ-63A/3P
由于塔吊配电箱内设计了该工种夜间照明系统，照明总功率为5KW。因此塔吊配电箱总开关选择
带漏电保护开关　DZ-80A/3P 。
（2）搅拌机　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 06.70 │ 0.75 │ 0.80 │ 05.03 │ 03.77 │ 06.28 │ 09.54 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 06.70 │ --- │ --- │ 05.03 │ 03.77 │ 06.28 │ 09.54 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×4＋1×2.5 ，穿焊接钢管埋地敷设。
iii)选择电气设备
搅拌机选择控制开关为带漏电保护开关　DZ-16A/3P
由于搅拌机配电箱内设计了该工种夜间照明系统，照明总功率为4.5KW。因此搅拌机配电箱总开关选择
带漏电保护开关　DZ-32A/3P 。
（3）钢筋切断机，钢筋调直机　功率相同，配置亦相同
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 04.00 │ 0.60 │ 0.72 │ 02.40 │ 02.31 │ 03.33 │ 05.06 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 04.00 │ --- │ --- │ 02.40 　│ 02.31 │ 03.33 │ 05.06 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×2.5＋1×1.5 ，穿焊接钢管埋地敷设。
iii)选择电气设备
钢筋切断机选择控制开关为带漏电保护开关　DZ-16A/3P
（4）钢筋弯曲机　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 03.00 │ 0.60 │ 0.72 │ 01.80 │ 01.73 │ 02.50 │ 03.80 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 03.00 │ --- │ --- │ 01.80 　│ 01.73 │ 02.50 │ 03.80 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×2.5＋1×1.5 ，穿焊接钢管埋地敷设。
iii)选择电气设备
钢筋切断机选择控制开关为带漏电保护开关　DZ-16A/3P
（5）钢筋弯曲机，砂轮切割机相同　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 02.20 │ 0.60 │ 0.72 │ 01.32 │ 01.27 │ 01.83 │ 02.79 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 02.20 │ --- │ --- │ 01.32 　│ 01.27 │ 　01.83 │ 02.79 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×2.5＋1×1.5 ，穿焊接钢管埋地敷设。
iii)选择电气设备
钢筋弯曲机选择控制开关为带漏电保护开关　DZ-16A/3P
（6）闪光对焊机　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 60.00 │ 0.60 │ 0.720 │ 36.00 │ 34.70 　│ 50.00 │ 75.97 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 60.00 │ --- │ --- │ 36.00 　│ 34.70 │ 50.00 │ 75.97 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×25＋1×16 ，穿焊接钢管埋地敷设。
iii)选择电气设备
闪光对焊机选择控制开关为带漏电保护开关　DZ-150A/3P
由于钢筋机具配电箱内设计了该工种夜间照明系统，照明总功率为6.4KW。因此钢筋机具配电箱总开关选择
带漏电保护开关　DZ-200A/4P 。
（7）交流电焊机，电渣压力焊可交替使用，不再另设　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 32.00 │ 0.35 │ 0.400 │ 17.60 │ 40.33 　│ 44.00 │ 66.85 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 32.00 │ --- │ --- │ 17.60 　│ 40.33 │ 44.00 │ 66.85 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×6＋1×4 ，穿焊接钢管埋地敷设。
iii)选择电气设备
交流电焊机选择控制开关为带漏电保护开关　DZ-100A/3P
（8）小型手提电焊机　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 03.00 │ 0.55 │ 0.400 │ 1.65 　│ 3.78 　│ 4.13 　│ 6.27 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 03.00 │ --- │ --- │ 1.65 　│ 3.78 　 │ 4.13 　│ 6.27 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×2.5＋1×1.5 ，穿焊接钢管埋地敷设。
iii)选择电气设备
手提电焊机选择控制开关为带漏电保护开关　DZ-16A/3P
由于电焊机配电箱内设计了该工种夜间照明系统，照明总功率为9KW。因此钢筋机具配电箱总开关选择
带漏电保护开关　DZ-150A/4P 。
（9）圆盘锯机　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 2.80 　│ 0.55 │ 0.70 │ 1.54 　│ 1.57 　│ 2.20 　│ 　3.34 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 2.80 　│ --- │ --- │ 1.54 　│ 1.57 　 │ 2.20 　│ 3.34 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×2.5＋1×1.5 ，穿焊接钢管埋地敷设。
iii)选择电气设备
园盘锯机选择控制开关为带漏电保护开关　DZ-16A/3P
（10）木工操作台切割机，木工手提切割机等按此配置，不再计算　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 2.00 　│ 0.55 │ 0.70 │ 1.10 　│ 1.12 　│ 1.57 　│ 　2.39 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 2.00 　│ --- │ --- │ 1.10 　│ 1.12 　 │ 1.57 　│ 2.39 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×2.5＋1×1.5 ，穿焊接钢管埋地敷设。
iii)选择电气设备
木工操作台切割机选择控制开关为带漏电保护开关　DZ-16A/3P
（11）模板拼接机　
i)计算电流

　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 3.20 　│ 0.55 │ 0.70 │ 1.76 　│ 1.80 　│ 2.51 　│ 3.82 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 3.20 　│ --- │ --- │ 1.76 　│ 1.80 　 │ 2.51 　│ 3.82 │
└───┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
　　ii)选择导线
选择WDZ-YJY-3×2.5＋1×1.5 ，穿焊接钢管埋地敷设。
iii)选择电气设备
模板拼接机选择控制开关为带漏电保护开关　DZ-16A/3P
由于木工机具配电箱内设计了该工种夜间照明系统，照明总功率为9KW。因此钢筋机具配电箱总开关选择
带漏电保护开关　DZ-63A/3P 。
（12）平板震动机及小型移动机具　
i)计算电流
　　┌───┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│ 序号 │ 设备容量 │ 需用系数 │ 功率因数 │ 有功计算 │ 无功计算 │ 视在计算 │ 计算电流 │
│ │ kW │ Kx │ Cosφ │ 负荷kW │ 负荷kvar │ 负荷kVA │ A │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│　　 │ 1.20 　│ 0.85 │ 0.70 │ 1.02 　│ 1.04 　│ 1.46 　│ 2.21 │
├───┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤
│ 总计 │ 1.20 　│ --- │ --- │ 1.02 　│ 1.04 　 │ 1.46 　│
