北京某综合楼空调系统研究设计.doc

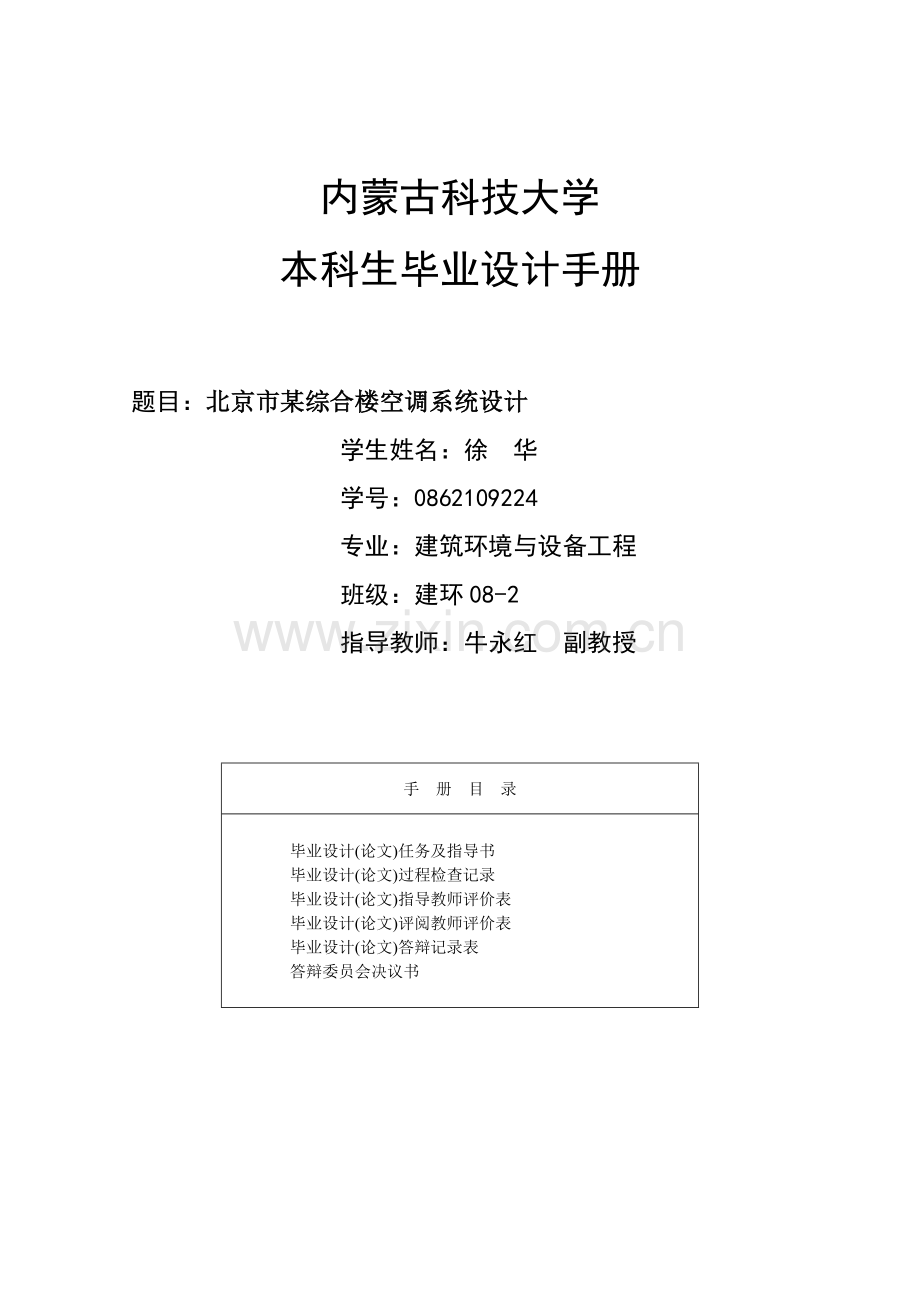

内蒙古科技大学
本科生毕业设计手册

题目：北京市某综合楼空调系统设计
学生姓名：徐 华
学号：0862109224
专业：建筑环境与设备工程
班级：建环08-2
指导教师：牛永红 副教授

手 册 目 录

毕业设计(论文)任务及指导书
毕业设计(论文)过程检查记录
毕业设计(论文)指导教师评价表
毕业设计(论文)评阅教师评价表
毕业设计(论文)答辩记录表
答辩委员会决议书

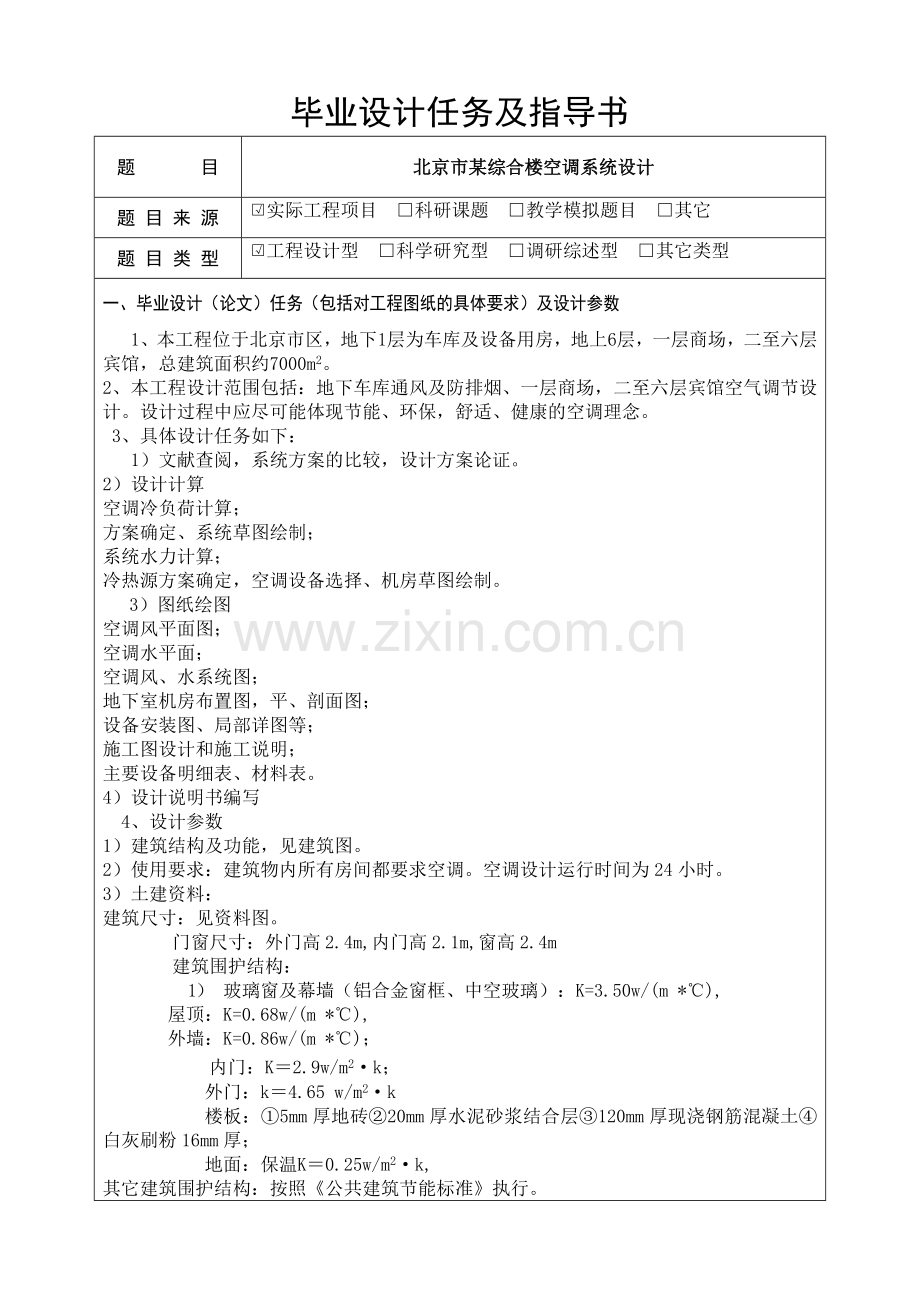

毕业设计任务及指导书
题 目
北京市某综合楼空调系统设计
题 目 来 源
实际工程项目 □科研课题 □教学模拟题目 □其它
题 目 类 型
工程设计型 □科学研究型 □调研综述型 □其它类型
一、毕业设计（论文）任务（包括对工程图纸的具体要求）及设计参数
1、本工程位于北京市区，地下1层为车库及设备用房，地上6层，一层商场，二至六层宾馆，总建筑面积约7000m2。
2、本工程设计范围包括：地下车库通风及防排烟、一层商场，二至六层宾馆空气调节设计。设计过程中应尽可能体现节能、环保，舒适、健康的空调理念。
3、具体设计任务如下：
1）文献查阅，系统方案的比较，设计方案论证。
2）设计计算
空调冷负荷计算；
方案确定、系统草图绘制；
系统水力计算；
冷热源方案确定，空调设备选择、机房草图绘制。
3） 图纸绘图
空调风平面图；
空调水平面；
空调风、水系统图；
地下室机房布置图，平、剖面图；
设备安装图、局部详图等；
施工图设计和施工说明；
主要设备明细表、材料表。
4）设计说明书编写
4、设计参数
1）建筑结构及功能，见建筑图。
2）使用要求：建筑物内所有房间都要求空调。空调设计运行时间为24小时。
3）土建资料：
建筑尺寸：见资料图。
门窗尺寸：外门高2.4m,内门高2.1m,窗高2.4m
建筑围护结构：
1） 玻璃窗及幕墙（铝合金窗框、中空玻璃）：K=3.50w/(m *℃),
屋顶：K=0.68w/(m *℃),
外墙：K=0.86w/(m *℃)；
内门：K＝2.9w/m2·k；
外门：k＝4.65 w/m2·k
楼板：①5mm厚地砖②20mm厚水泥砂浆结合层③120mm厚现浇钢筋混凝土④白灰刷粉16mm厚；
地面：保温K＝0.25w/m2·k,
其它建筑围护结构：按照《公共建筑节能标准》执行。
4） 气象资料：
冬、夏季室外气象参数按北京气象资料，查手册选用。
冬、夏季室内计算参数按相关设计手册查取。
冬、夏季室外气象参数：
冬、夏季室内计算参数：
5) 冷热源资料：
冷源：自制或自产7℃的冷冻水；
热源：自制或集中供热外网供给或自产65℃的热水。
二、专题部分要求
1、空调方式，应经济、可行。
2、材料、设备的选择，应经济、合理。
3、安装方式、防腐与保温应符合技术规范。
4、调试和试运行
5、暖通空调新技术的应用。
三、本题目的重点和难点以及与同组其他学生所做题目的关系
重点和难点：空调方案的比较与选择，空调冷负荷的计算；系统设备的选择及机房布置等。
与同组其他学生所做题目的关系：建筑图纸相近；建筑地区、功能不同；设计参数、方案不同。
四、可行方案的筛选方法提要
1、全空气系统
2、风机盘管加独立新风系统
3、机械通风
4、冷剂系统
五、指导方式和工作进度要求
收集资料、阅读并综述文献、开题报告 2周
负荷计算 1周
方案比较 1周
方案确定、系统设计 1周
气流组织、水力计算 1周
中期检查 1周
图纸绘制 4周
编制概预算 1周
资料整理 1周
设计说明书及图纸的打印 1周
预答辩、答辩 1周
六、与本设计题目相关的理论知识（包括新知识）提要
暖通空调、制冷技术、传热学、工程热力学、暖通空调新技术、暖通工程概预算、暖通计算机方法等。
七、建议参考资料及使用方法
1、《采暖通风与空气调节设计规范》中国有色工程设计研究总院，GB50019-2003
2、《空气调节设计手册》，第四机械工业部第十设计研究院
3、《中央空调》，何耀东、何青，冶金工业出版社，1998
4、《实用供热空调设计手册》，陆耀庆，中国建筑工业出版社，1993
5、《简明空调用制冷设计手册》，中国建筑工业出版社
6、《空调与制冷设计手册》，陈沛霖、岳孝芳，同济大学出版社，1999
7、《HVAC暖通空调设计指南》，陆耀庆，中国建筑工业出版社，1996
8、《民用建筑暖通空调设计技术措施》，中国建筑工业出版社，1996
9、《通风与空调工程施工及验收规范》（GBJ243－87）
10、《中央空调设备选型手册》，中国建筑工业出版社
11、《实用供热空调设计手册》，中国建筑工业出版社
12、《民用建筑空调设计》，中国计划出版社
13、《供暖空调设计手册》，中国建筑工业出版社
14、《制冷与空调设备手册》，国防工业出版社
15、《空气调节》，中国建筑工业出版社
16、《公共建筑节能设计标准》 （GB 50189-2005）
17、《暖通空调常用数据手册》，中国建筑工业出版社
18、《暖通空调设计规范》，中国计划出版社
19、《暖通空调制图与设计施工规范应用手册》，中国建筑工业出版社
20、《实用空调技术精华》，人民邮电出版社
21、《全国民用建筑工程设计技术措施及建筑产品选用技术》，中国计划出版社
22、专业期刊：《暖通空调》、《建筑热能通风空调》、《制冷与空调》等。
八、答辩之前学生应作的准备工作提要
1、完成设计任务书要求内容；按照要求格式整理设计说明书；
2、对预答辩过程发现的问题及不规范设计图纸进行修改；
3、掌握设计相关基本理论；
4、熟悉相关新知识、新技术的应用情况。
5、 准备答辩。

注：本表内容可根据题目特点和要求选取，表格可续页
指导教师签字：牛永红 任务下达时间 2012年3月10日学生签字：
毕业设计(论文)过程检查记录
学生姓名
徐华
班 级
建环08-2班
序号
检查日期
检查内容
完成情况
指导记录
指导教师签字
1
月 日

2
月 日

3
月 日

4
月 日

5
月 日

6
月 日

7
月 日

8
月 日

9
月 日

10
月 日

11
月 日

12
月 日

13
月 日

14
月 日

15
月 日

毕业设计(论文)指导教师评价表
题 目
北京市某综合楼空调系统设计
学生姓名
徐华
评价指标
评 价 标 准
分数范围
得 分
优秀（≥分数上限90％）
中等（分数上限70％～80％）
过 程 考 核
学习态度
工作认真踏实，作风严谨，遵守纪律，能按进度要求圆满完成规定的任务。
工作较认真，遵守纪律，基本能按进度要求完成规定的任务。
0—5分

工作能力
在查阅文献、调研论证、知识获取、方案设计、方案实施等工作中有较强的独立工作能力和一定的创新意识。
在指导教师的具体指导下能够完成查阅文献、调研论证、知识获取、方案设计、方案实施等工作。
0—5分

设计（论文）考核
工 作 量
圆满完成任务书规定的任务
完成任务书规定的任务
0—5分

摘要及文献调研
摘要及外文资料翻译准确，文字流畅，符合规定内容及字数要求；文献调研充分、针对性强。
摘要及外文资料翻译基本正确，文字通顺，基本符合规定内容及字数要求；文献调研基本满足要求。
0—3分

完成质量
立论科学合理，论证、计算、分析和实验正确、严密，结论合理，图纸完备、整洁、正确
立论、论证、计算、分析和实验基本正确；结论合理，图纸完备，基本正确
0—7分

撰写规范
论文或说明书结构完整、条理清晰、文字通顺、图表清楚、论述严谨、符合技术用语要求、符号统一、编号齐全、版面工整
论文或说明书完整、有条理、文字通顺、图表清楚、论述基本正确、基本符合技术用语要求、版面工整
0—5分

综合能力
能综合运用所学知识和技能解决设计（论文）中的实际问题，对某些问题的分析有独立见解，有一定创新内容
能运用所学的知识和技能解决设计（论文）中的实际问题
0—5分

合 计
0—35分

评语：

指导教师：

年 月 日
毕业设计(论文)评阅教师评价表
题 目
北京市某综合楼空调系统设计
学生姓名
徐华
序号
评价指标
评 价 标 准
分数范围
得 分
优秀（≥分数上限90％）
中等（分数上限70％～80％）
1
工 作 量
圆满完成任务书规定的任务
完成任务书规定的任务
0—5分

2
摘要及文献调研
摘要及外文资料翻译准确，文字流畅，符合规定内容及字数要求；文献调研充分、针对性强。
摘要及外文资料翻译基本正确，文字通顺，基本符合规定内容及字数要求；文献调研基本满足要求。
0—3分

3
完成质量
立论科学合理，论证、计算、分析和实验正确、严密，结论合理，图纸完备、整洁、正确
立论、论证、计算、分析和实验基本正确；结论合理，图纸完备，基本正确
0—7分

4
撰写规范
论文或说明书结构完整、条理清晰、文字通顺、图表清楚、论述严谨、符合技术用语要求、符号统一、编号齐全、版面工整
论文或说明书完整、有条理、文字通顺、图表清楚、论述基本正确、基本符合技术用语要求、版面工整
0—5分

5
综合能力
能综合运用所学知识和技能解决设计（论文）中的实际问题，对某些问题的分析有独立见解，有一定的创新内容
能运用所学的知识和技能解决设计（论文）中的实际问题
0—5分

合 计
0—25分

评语：

评阅教师：

年 月 日
毕业设计(论文)答辩申请表
学生姓名
徐华
专业班级
建环08-2班
指导教师
牛永红
题 目
北京市某综合楼空调系统设计
毕业设计论文任务完成情况
① 设计计算。
② 图纸绘制。
③ 设计说明书编写。

答辩报告准备情况
① 总结设计遇到的问题，知识点。
② 审核图纸。
③ 撰写设计介绍。

学生签字：
年月日
学生预答辩情况和教师指导建议：

学生对预答辩中教师指导建议的执行情况：

指导教师审定意见：
□同意答辩 □推迟答辩
指导教师签字：
年月日
毕业设计(论文)答辩记录表
题 目
北京市某综合楼空调系统设计
学生姓名
徐华
评价指标
评 价 标 准
分数范围
优秀（≥分数上限90％）
中等（分数上限70％～80％）
自 述
思路清晰，语言表达准确，概念清楚，论点正确，分析归纳逻辑严密，有创新意识和独特见解。
思路、语言表达、概念基本清楚，论点正确，分析归纳合理。
0—15分
资 料
资料齐全，符合学校毕业设计（论文）规范化要求。
资料齐全，基本符合学校毕业设计（论文）规范化要求。
0—7分
答 辩
能正确回答所提出的问题，概念清楚，对相关知识有深入的理解，有理论根据，有独立见解。
回答问题基本正确，概念基本清楚，无原则性错误。
0—18分
评委姓名

平均成绩
评 分

答辩纪要：
自述：本工程位于北京市区，地下1层为车库及设备用房，地上6层，一层商场，二至六层宾馆，总建筑面积约7000m2。本工程设计范围包括：地下车库通风及防排烟、一层商场，二至六层宾馆空气调节设计。设计过程中应尽可能体现节能、环保，舒适、健康的空调理念。
在设计中，整个工程采用两套系统：一次回风的定风量单风道全空气系统和新风加风机盘管空调系统。建筑空间较大，空调机组置于单独的机房内，维修方便，机组产生噪声易于控制，初投资少。商场、餐厅、包厢人员比较密集，冷负荷较大，采用全空气系统，客房采用新风加风机盘管系统。地下一层的通风设计中采用机械排风车道自然进风的方式。停车场排风量按6次/h计算，制冷机房按15次/h计算。厨房作为一个特殊空间处理，定义为中餐厨房，负荷量大不采用空调，但进行换风：45次/h。卫生间和厕所也不空调，进行换风，按照国标换风次数为7次/h。不送风保持负压。
问题一：新风量如何确定？
答案：新风量的计算在本次设计中我简单化，首先确定空调房间的人员数目，根据房间的功能确定人员的新风指标，由此计算出由人员确定的新风量，在按送风量的最小10%的新风量确定最小新风量。最后在两个新风量中选取最大的量确定为新风量。
问题二：风管、风口的风速如何确定？
答：主风管风速考虑到噪音问题，主风管在6m/s以下，支管确定在5m/s以下。风口选择根据风口喉部风速：送风口为2 m /s ~3 m / s，排风口为4 m / s~5 m / s，回风口为2 m / s~ 3 m / s。
问题三：如何确定风口数
每个风口承担大约16 m2 ~18m2面积的空调。
答辩组秘书（签字）：

年 月 日
答辩组组长（签字）：

年 月 日
答 辩 委 员 会 决 议 书
设计（论文）题目

（其中设计说明书（论文）共____页，设计图纸____张）
学生姓名

学 号

专 业

指导教师

答辩时间
指导教师评分
评阅人评分
答辩评分

学院答辩委员会决议

成绩评定为：__________

____________________学院答辩委员会
主任（签字）：
（学院公章）
年 月 日
注：本表一式二份，毕业生档案和《本科生毕业设计（论文）手册》中各一份。
