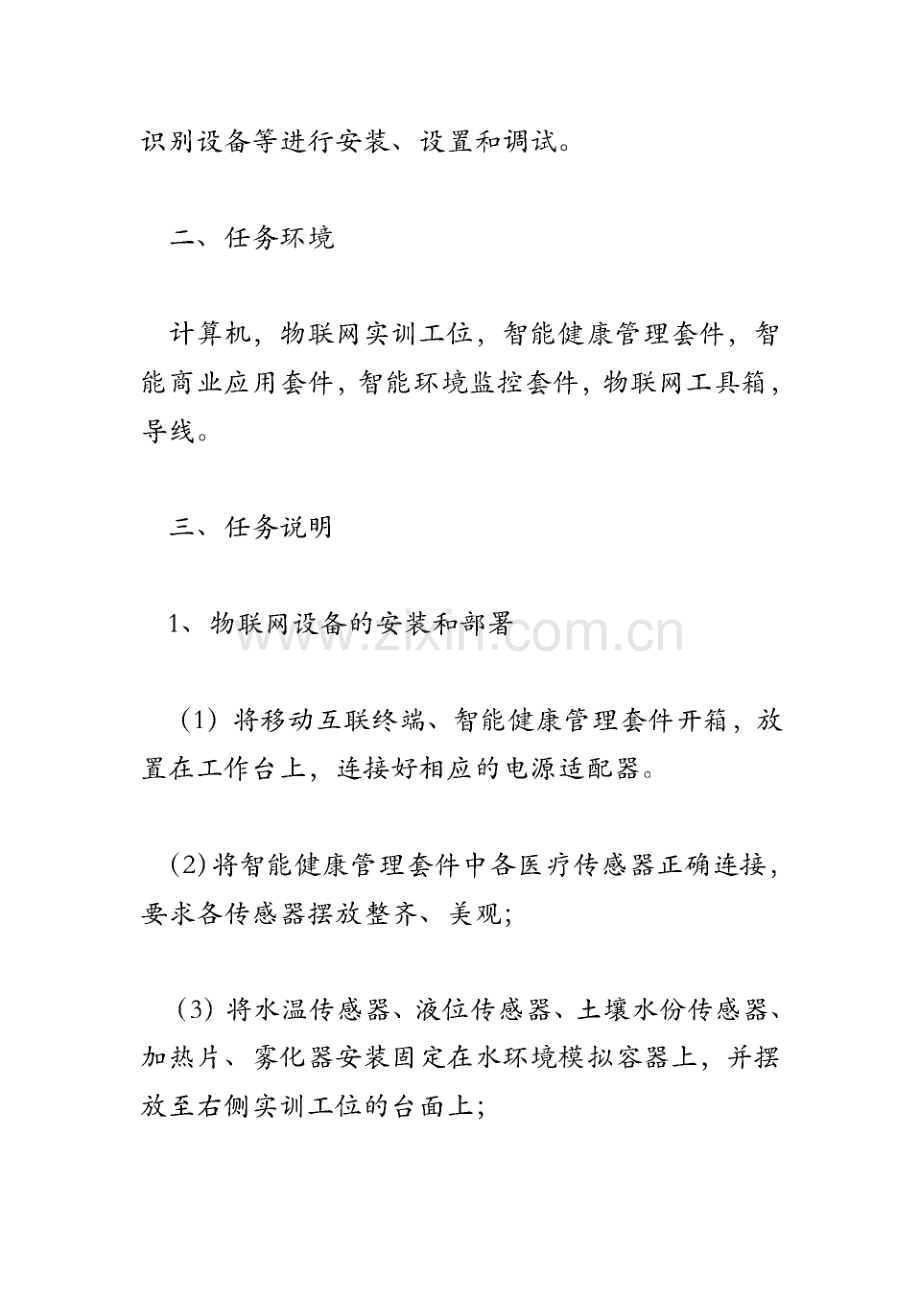

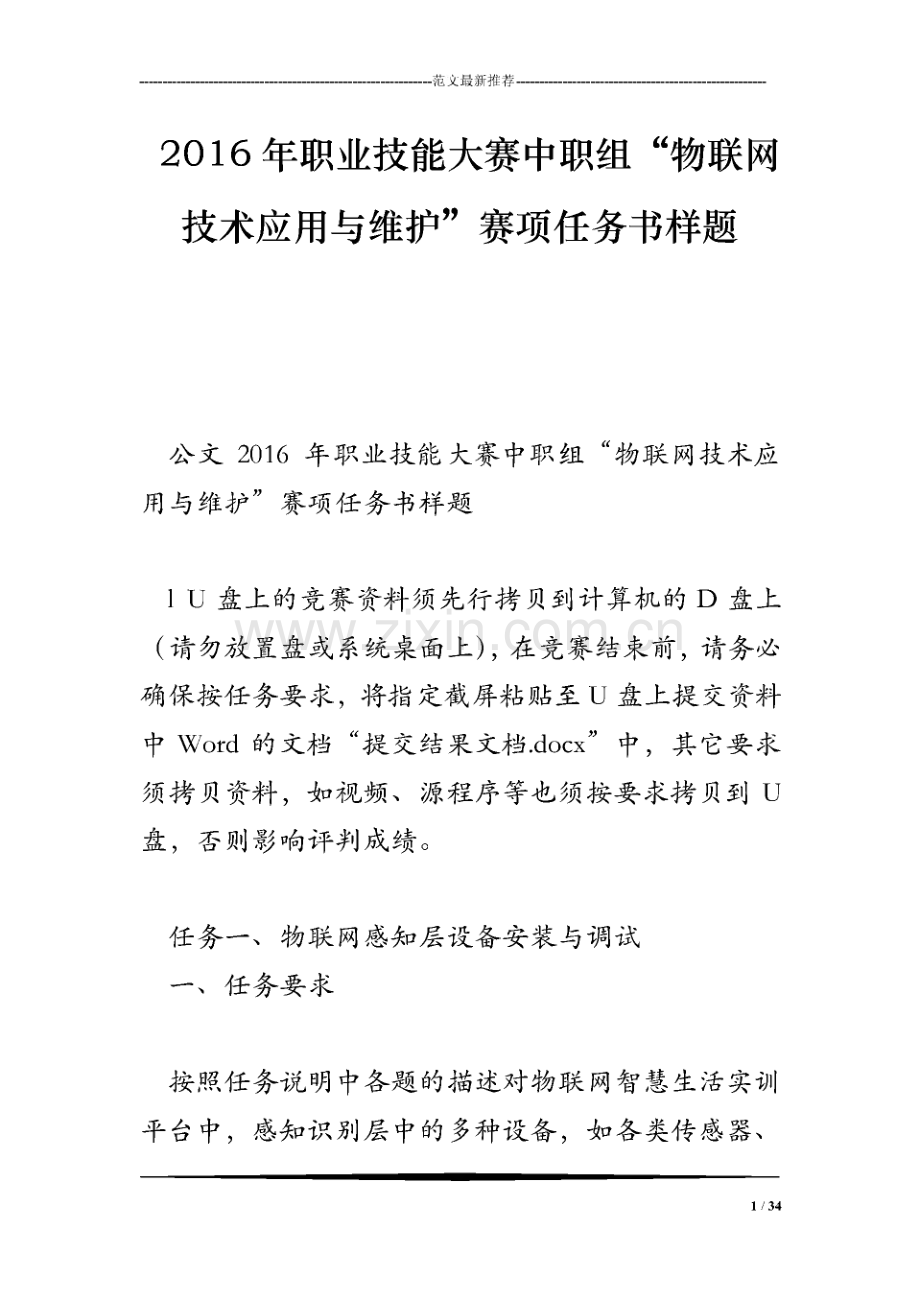

范文最新推荐2016年职业技能大赛中职组“物联网 技术应用与维护”赛项任务书样题公文2016年职业技能大赛中职组“物联网技术应 用与维护”赛项任务书样题1 U盘上的竞赛资料须先行拷贝到计算机的D盘上（请勿放置盘或系统桌面上），在竞赛结束前，请务必 确保按任务要求，将指定截屏粘贴至U盘上提交资料 中Word的文档“提交结果文档.docx”中，其它要求 须拷贝资料，如视频、源程序等也须按要求拷贝到U 盘，否则影响评判成绩。任务一、物联网感知层设备安装与调试一、任务要求按照任务说明中各题的描述对物联网智慧生活实训 平台中，感知识别层中的多种设备，如各类传感器、1/34识别设备等进行安装、设置和调试。二、任务环境计算机，物联网实训工位，智能健康管理套件，智 能商业应用套件，智能环境监控套件，物联网工具箱，导线。三、任务说明1、物联网设备的安装和部署(1)将移动互联终端、智能健康管理套件开箱，放 置在工作台上，连接好相应的电源适配器。(2)将智能健康管理套件中各医疗传感器正确连接，要求各传感器摆放整齐、美观；(3)将水温传感器、液位传感器、土壤水份传感器、加热片、雾化器安装固定在水环境模拟容器上，并摆 放至右侧实训工位的台面上；范文最新推荐(4)将雾化器和加热片分别通过两个智能插座接入 电源；(5)按照下图将相应设备安装至两个实训工位上(包 括走线槽)，要求设备安装工艺标准、正确，设备安装 位置工整、美观；注意：1将画红色形状圈起的设备安装到两个实训工位上(没有画圆圈的部分设备为无须安装)012个智能插座的电源线在比赛前已经接好电源，并 引出了控制线，请勿再做强电操作。左测实训工位右侧实训工位2、感知层设备的连接和配置3/34（1）ZigBee模块的烧写与配置将竞赛资料中提供的程序分别下载到ZigBee协调器（主控器）、四通道电流传感器模块、2个继电器模块 中（选手自行安装ZigBee模块的下载工具SmartRF FlashProgrammer）按下表所给定的参数要求,完成 对主控器、传感器模块、继电器模块的参数配置。设备参数值传感器模块网络号（Pan_id）14+组号+A信道号(hannel)范文最新推荐1+组号传感器类型4通道电流波特率38400风扇1继电器模块风扇2继电器模块网络号(Pan_id)14+组号+A信道号(hannel)1+组号5/34继电器序号1#继电器模块为12342#继电器模块为0001波特率9600主控器网络号(Pan_id)14+组号+A信道号(hannel)1+组号波特率范文最新推荐38400(2)水环境容器的连接与配置参照下表，将水环境容器中的加热片、电子雾化器、液位变送器、水温传感器、土壤水分温度传感器接入 正确的供电电源、将信号线正确地连接至“四输入模 拟量ZigBce通讯模块”的端子上,要求接线工艺标准、规范，连线外观工整、美观。序号传感器或硬件名称供电电源接入方式17/34加热片智能插座（1）2电子雾化器智能插座3液位变送器24VZigBee采集模块IN4-范文最新推荐-4水温传感器24VZigBee采集模块IN35土壤水分温度传感器24VZigBee采集模块(湿度IN2,温度IN1)(3)数字量传感器的连接参照下表，将各类数字量传感器正确进行供电，并 连接至“数字量采集器ADAM4150”的信号端子上,要求接线工艺标准、规范，连线外观工整、美观。9/34序号传感器名称供电电压数字量采集器1人体红外开关24VDIO2烟雾探测器24V范文最新推荐DI23红外对射传感器12V右工位模块的信号输出至DI44警示灯24VDOO511/34左工位照明灯12VDOI6右工位照明灯12VDO2(4)模拟量传感器的连接参照下表，将各类数字量传感器正确进行供电，并 连接至“模拟量采集器ADAM4017”的信号端子上，要求接线工艺标准、规范，连线外观工整、美观。序号范文最新推荐传感器名称供电电压模拟量采集器1光照传感器24VVIN1+2大气压力传感器24VVIN4+13/343温湿度传感器24V温度：VINO+;湿度：VIN2+;4空气质量传感器电压电流变送器5V24VVIN7+5范文最新推荐二氧化碳传感器24VVIN6+6风速传感器24VVIN3+(5)将485模拟数据采集器与485转232转换器正 确连接，正确连接供电，并将转换器连接至串口服务 器的端口 2上；3、笔试部分15/34(1)下图是二维码的哪种码制;(2)高频RFID设备的工作频率为;(3)大气环境传感器的输出电流为 o任务二、物联网网络传输层连接与配置一、任务要求根据任务说明中各题的描述，在物联网智慧生活实 训平台中，搭建局域网，并对各终端设备的有线网络、无线网络进行连接和配置。二、任务环境计算机，物联网实训工位，智能商业应用套件，智 能环境监控套件，物联网工具箱，网线。三、任务说明1、局域网络的连接部署范文最新推荐(1)按照下表的各项无线网络配置要求，通过对无 线路由器的设定，完成无线局域网络的搭建，并羽1无 线路由器的修改本机IP设定界面，无线网络名称，无 线加密方式的界面(共3个界面)进行截屏，粘贴至 U盘提交资料中“任务结果文档.docx”的任务二第1 条,第2条，第3条上；序号网络配置项网络配置内容1无线网络名称(SSID)“ncwland+【组号】217/34无线路由器IP地址192.168.【组号】.13加密方式WEP加密模式(128 Bit)4无线网络密钥任意设定备注：无线路由器的默认地址为“192.168O1”，默 认用户名为“admin”，密码为空。(2)将无线路由器、服务器、工作站、移动互联终 端、串口服务器使用网线连接起来，手持PDA、网络 摄像头使用无线连接，并确保整个网络畅通。范文最新推荐(3)按照下表的内容完成对局域网中各个网络设备 IP地址、子网掩码、网关地址等的设定，并保证各个 网络设备的通畅；序号设备名称配置内容1服务器IP地址：192.168.【组号】.2网络设备名称：lOTServer219/34工作站IP地址：192.168.【组号】.3网络设备名称：lOTlient3网络摄像头IP地址:192.168.【组号】.4设备名称：lOTam将摄像头设备名称配置的页面截屏，粘贴至U盘提 交资料中“任务结果文档.docx的任务二第5条。4手持PDAIP地址：192.168.【组号】.5（须确保IP扫描时PDA范文最新推荐处于网络连接状态）5移动互联终端IP地址：192.168.【组号】.66串口服务器IP地址：192.168.【组号】.7（4）利用竞赛资料中提供的IP扫描工具（Advanced IP Scanner文件夹），扫描检查局域网中的各终端IP地 址，要求须检测到任务二要求的所有IP地址（192.168.【组号】.1至192.168.【组号】.7）,并截图，粘贴至U 盘提交资料中“任务结果文档docx”的任务二第4条 上。21/342、网络设备的配置(1)串口服务器的配置利用竞赛资料中提供的安装串口服务器驱动软件，将IP地址设定为“192.168.【组号】.7，并安装下表 内容要求，分别设置串口服务器的OM端口分别为“OM2、OM3、OM4、OM5”;完成配置后，要求在 串口服务器的 Web页上的4个串口配置界面进行截 屏，粘贴至U盘提交资料中“任务结果文档docx”的 任务二第6、入8、9条上。序号设备连接端口端口号及波特率1范文最新推荐RS485转换模块1OM2,96002Zigbee协调器2OM3,384003UHF超高频读写器3OM4,5760023/344LED4OM5,9600(2)RFID(UHFReaderl8)安装配置利用竞赛资料提供的配置工具，将RFID(UHFReader)读写器设置成波特率57600,读写模 式”应答模式”，读取超高频标签并进行截图，粘贴 至U盘提交资料中“任务结果文档.docx”的任务二第 10条上。(3)网络摄像头的抓图利用网络摄像头进行图像抓拍，并把抓拍后的照片 粘贴至U盘提交资料中“任务结果文档.docx”的任务 二第11条上。范文最新推荐3、笔试部分(1)无线传感网之ZigBee是属于什么网络；A.互联网络B.局域网.城域网D.个域网(2)IPv4地址是给每个连接Internet上的主机分配 的一个 位的地址；(3)路由和交换机之间的主要区别就是交换机发生 在OSI参考模型第二层(数据链路层)，而路由发生 在第三层，即 层。任务三、物联网应用层系统部署与配置一、任务要求根据任务说明中的描述，对物联网智慧生活实训平 台的环境应用场景系统进行部署，包括对服务器端应 用系统、P客户端应用系统、移动端应用系统的部署 和配置。25/34二、任务环境计算机，智能环境应用套件，智能健康管理套件，智能商业应用系统，移动互联终端。三、任务说明1、巡更软件安装利用提供的巡更驱动软件资料，进行巡更设备的安 装，并进行截屏，截屏须体现“设备通讯正常”的页 面，将截图保存粘贴至u盘提交资料中“任务结果文 档.docx”的任务三第1条上。2、应用软件的部署与配置(1)运行环境的安装配置在服务器上正确安装部署IIS与.NetFramcwork4.5,将服务器端配置到HS上并截屏，保存粘贴至U盘提 交资料中“任务结果文档docx”的任务三第2条上。；范文最新推荐(2)数据库的安装配置在已安装好的SQL Server2008中，添力口“newland”用户，密码为“123456，附加数据库，并使用“newland”用户配置服务器端软件。对SQL Server 中的中新增的登录名界面和服务器端的web.nfig数据 库配置部分进行截图，将截图保存粘贴至U盘提交资 料中“任务结果文档.docx”的任务三第3,4条上。(3)应用软件的安装完成对展示端、医疗端软件、物业端软件的安装和 配置,调试系统可正常工作。并对展示端Apponflg.xml 的配置内容进行截屏，保存粘贴至U盘提交资料中“任务结果文档.docx”的任务三第5条上。3、简述智能医疗场景软件的部署步骤27/34任务四、物联网应用系统使用与维护一、任务要求根据任务说明中的描述，对物联网智慧生活实训平 台的场景系统进行维护。二、任务环境计算机，智能健康管理套件，智能商业应用套件，智能环境监控套件，移动互联终端。三、任务说明1、环境监测场景操作和使用(1)大气环境功能使用查看大气环境传感数据，并对展示端界面进行截屏,要求展示端界面显示出大气环境各传感数据，粘贴至 U盘提交资料中“任务结果文档.docx”的任务四第1 条上；范文最新推荐(2)水文环境功能使用查看水文环境传感数据，控制加热片加热，并对展 示端界面进行截屏，要求展示端界面显示正在加热，粘贴至U盘提交资料中“任务结果文档.docx”的任务 四第2条上；(3)土壤环境功能使用查看土壤环境传感数据，控制雾化器工作，并对展 示端界面进行截屏，要求展示端界面显示正在雾化，粘贴至U盘提交资料中“任务结果文档.docx”的任务 四第3条上；2、社区安防场景操作和使用运行社区安防场景功能，操作红外对射模拟有人通 过，并对展示端界面进行截屏，要求展示端界面小偷 潜入中，粘贴至U盘提交资料中“任务结果文 档.docx”的任务四第4条上；29/343、智能医疗场景操作和使用安装智能健康管理系统apk文件（该apk文件已存 储在SD卡上），运行智能健康管理系统，并正确的操 作智能健康管理套件进行完整的远程医疗监测操作，并将本人体检报告下载，将体检报告的图片粘贴至U 盘提交资料中“任务结果文档.docx”的任务四第5条 上；4、笔试部分物联网“十二五”发展规划圈定9大领域重点示范工程，分别是：智能工业、智能农业、智能物流、智能交通、智能电网、智 能环保、智能安防、智能家居。任务五、物联网应用系统的开发与调试1、智能路灯控制模块开发前提：确保按前面任务要求硬件环境已经搭建好,范文最新推荐且modbus已经插到串口服务器的第一个口(即OM2 口)。如果粳件环境未按前面要求搭建好，本题将不得 分。(1)认真阅读“竞赛资料任务5题1”中 ADAM4150数字量采集控制模块请求指令说 明.pdf”文件中的内容。(2)用Visual Studio 2012开发工具打开“竞赛资料、任务5题 r 中的智能路灯控制DEMO 程序“IS.Lamp”o(3)找到DEMO程序中的源代码文件“MainWindoxaml.es”，在该文件中有四 处标有“/请补充完整左边语句的代码”。根据“ADAM4150数 字量采集控制模块请求指令说明.pdf”文档要求，将这 四处的指令代码补充完整。提示：这四处代码分别代表左工位照明灯的“开”、“关”和右工位照明灯的“开”、“关”指令。31/34(4)完成的项目工程代码要求保存到“提交资料、任务四”目录下。(5)确保程序能够编译通过，否则将不得分。(6)将编写好的程序代码提交到“提交资料任务 五”文件夹中。2、ZigBcc风扇控制模块开发前提：开发此题时将ZigBcc协调器接到移动互联终 端的OM1 口。(1)新建 Android 项目，名称为 FanDemoNewo(2)将“竞赛资料、任务5题2libs”中相关库文 件及.so文件导入到项目中。(3)参考“竞赛资料、任务5题2”中关于界面代 码 activit_main.xml,完成界面。(4)根据要求完成以下功能:范文最新推荐1界面如下图所示。1参考“竞赛资料任务5题2”中关于主程序代码 MainActivit.java,根据下图所示的ZigBee风扇控制指 令，完成2个风扇的开关控制。1将开发好的程序部署到移动互联终端，应用程序 名称为“智能排风系统”。1开完毕将ZigBee协调器接到串口服务器的第2个 口，也就是OM3 口。裁判评判时会自行将其接到移 动互联终端的OM1 口。(5)将编写好的程序代码提交到“提交资料任务 五”文件夹中。3、笔试部分简述软件详细设计的基本任务。公文33/34
