初三物理家庭用电常识知识点梳理及典型例题解析.doc

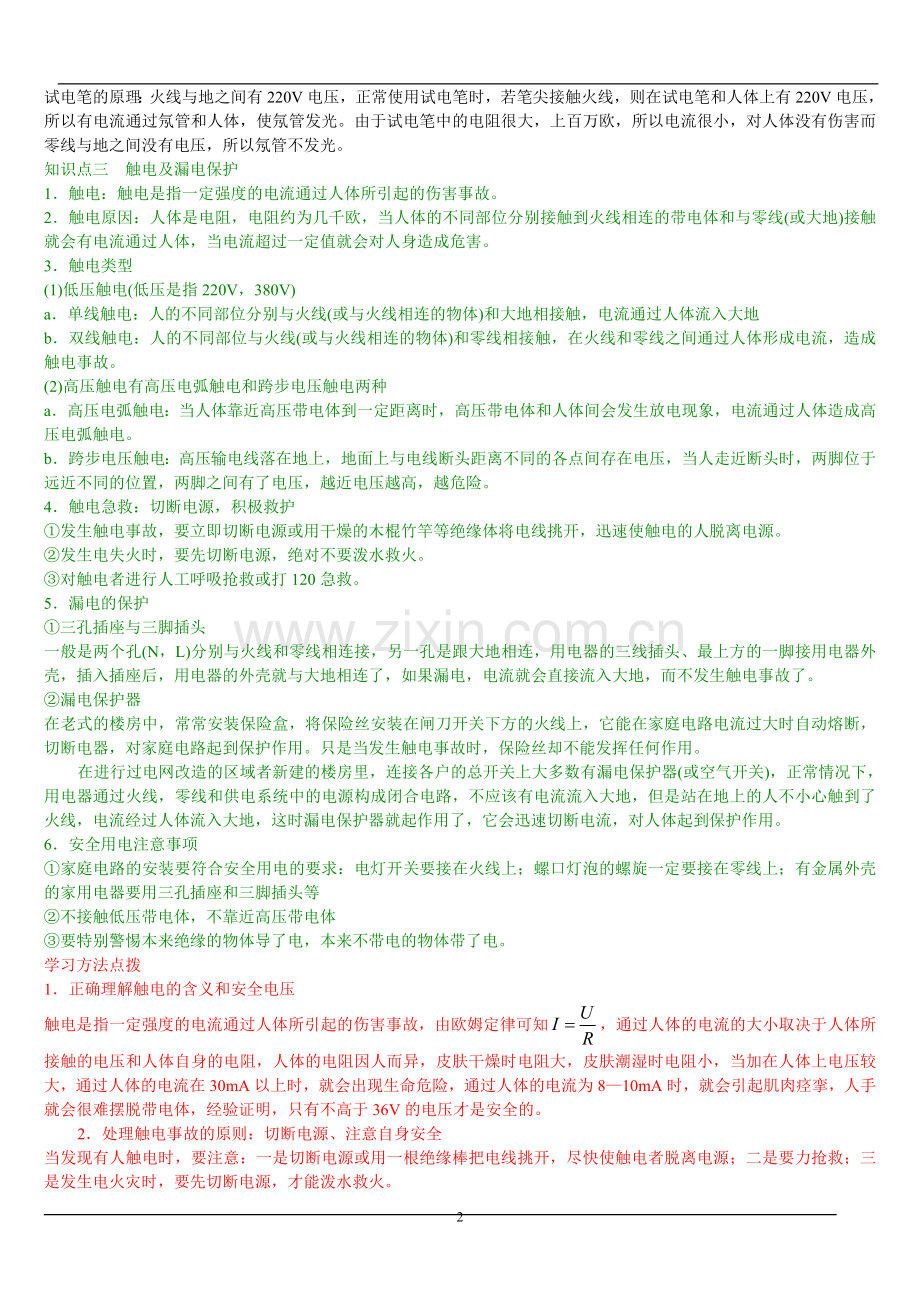

生活用电常识学习目标1知道家庭电路的组成和连接方法2知道保险丝在家庭电路中的作用3了解生活中的安全用电知识，培养安全用电意识4知道家庭电路中的火线和零线5了解触电的几种形式6知道安全用电知识和急救知识，培养安全用电意识重点：1家庭电路的组成及作用2火线与零线的识别3触电及漏电保护难点：用学过的知识解决生活中的一些问题知识点一家庭电路的组成及作用家庭电路的组成如下图所示家庭电路的基本组成依次是：进户线 电能表 总开关 保险装置 插座 电灯 开关低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。利用电能工作，将电能转化为其他形式能。开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。知识点二 零线与火线的识别1工具：试电笔又叫测电笔，常见的有两类：钢笔式和螺线刀式2结构：如图3方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。知识点三 触电及漏电保护1触电：触电是指一定强度的电流通过人体所引起的伤害事故。2触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。3触电类型(1)低压触电(低压是指220V，380V)a单线触电：人的不同部位分别与火线(或与火线相连的物体)和大地相接触，电流通过人体流入大地b双线触电：人的不同部位与火线(或与火线相连的物体)和零线相接触，在火线和零线之间通过人体形成电流，造成触电事故。(2)高压触电有高压电弧触电和跨步电压触电两种a高压电弧触电：当人体靠近高压带电体到一定距离时，高压带电体和人体间会发生放电现象，电流通过人体造成高压电弧触电。b跨步电压触电：高压输电线落在地上，地面上与电线断头距离不同的各点间存在电压，当人走近断头时，两脚位于远近不同的位置，两脚之间有了电压，越近电压越高，越危险。4触电急救：切断电源，积极救护发生触电事故，要立即切断电源或用干燥的木棍竹竿等绝缘体将电线挑开，迅速使触电的人脱离电源。发生电失火时，要先切断电源，绝对不要泼水救火。对触电者进行人工呼吸抢救或打120急救。5漏电的保护三孔插座与三脚插头一般是两个孔(N，L)分别与火线和零线相连接，另一孔是跟大地相连，用电器的三线插头、最上方的一脚接用电器外壳，插入插座后，用电器的外壳就与大地相连了，如果漏电，电流就会直接流入大地，而不发生触电事故了。漏电保护器在老式的楼房中，常常安装保险盒，将保险丝安装在闸刀开关下方的火线上，它能在家庭电路电流过大时自动熔断，切断电器，对家庭电路起到保护作用。只是当发生触电事故时，保险丝却不能发挥任何作用。在进行过电网改造的区域者新建的楼房里，连接各户的总开关上大多数有漏电保护器(或空气开关)，正常情况下，用电器通过火线，零线和供电系统中的电源构成闭合电路，不应该有电流流入大地，但是站在地上的人不小心触到了火线，电流经过人体流入大地，这时漏电保护器就起作用了，它会迅速切断电流，对人体起到保护作用。6安全用电注意事项家庭电路的安装要符合安全用电的要求：电灯开关要接在火线上；螺口灯泡的螺旋一定要接在零线上；有金属外壳的家用电器要用三孔插座和三脚插头等不接触低压带电体，不靠近高压带电体要特别警惕本来绝缘的物体导了电，本来不带电的物体带了电。学习方法点拨1正确理解触电的含义和安全电压触电是指一定强度的电流通过人体所引起的伤害事故，由欧姆定律可知，通过人体的电流的大小取决于人体所接触的电压和人体自身的电阻，人体的电阻因人而异，皮肤干燥时电阻大，皮肤潮湿时电阻小，当加在人体上电压较大，通过人体的电流在30mA以上时，就会出现生命危险，通过人体的电流为810mA时，就会引起肌肉痉挛，人手就会很难摆脱带电体，经验证明，只有不高于36V的电压才是安全的。2处理触电事故的原则：切断电源、注意自身安全当发现有人触电时，要注意：一是切断电源或用一根绝缘棒把电线挑开，尽快使触电者脱离电源；二是要力抢救；三是发生电火灾时，要先切断电源，才能泼水救火。知识规律总结知识要点关键总结注意问题家庭电路的组成电能表、总开关、保险装置、用电器、插座开关电能表总开关，保险装置在干路中的安装次序是一定的，用电器向并联试电笔作用和使用方法切不可用手触金属笔夹触电种类低压触电，高压触电高压电路不接触也能触电基础型典例 例1请用笔画线代替导线，将下图中的连有开关的电灯和三孔插座接入家庭电路中解析：在实际的家庭电路的连接中，应该注意：开关接在用电器与火线之间，三孔插座，应注意“左零右火上接地”，在画图时，应注意相交又相连和相交不相连的差异。答案：如右上图升华：对螺丝口灯泡来说，正确接法应具备三条： 开关与灯泡串联开关接在火线上火线通过开关后应接在灯座顶部的金属片上，零线应接在灯座螺旋套上。举一反三如图甲、乙、丙、丁所示四种关于螺丝口灯座和开关的连接中正确的是( )解析：开关必须接在火线上，才能保证断开时用电器不带电，螺丝口灯座的螺旋套必须接在零线上，才不致于偶尔碰到时发生触电。答案：D典例2如图所示，家庭电路中安装了两盏白炽灯和一个插座，其中安错的元件是( )A插座B 保险丝A和开关S1B插座B 保险丝A和开关S2C插座B 灯泡L2和开关S2D保险丝A，灯泡L1和开关S1解析：保险丝应串联在火线上，插座B的两接线柱应接在一火一零上，开关接在灯泡与火线之间。答案：B升华：本题考查电路连接：1是保险丝 2开关 3插座。保险丝和开关都是接在火线一端，断火不断零，插座与其他用电器应并联，且一零一火。举一反三如图所示的电路中，安装错误的是( )A电灯L1和开关S1B电灯L2和开关S2C插座C和DD只有插座C解析：家庭电路中的各用电器都应并联在电路中，控制用电器工作的开关应与所控制的用电器串联，插座是给用电器供电的，其中一孔应与火线相连，另一孔应与零线相连。答案：D典例3如图所示的电路，开关闭合后，灯不亮用试电笔测试A、B、C、D四处时，发现只有在B处时氖管不发光，那么故障可能是( )A火线、零线短路B灯开路C进户线零线开路DB、C之间某处开路解析：开关S闭合后，电灯不亮，用测电笔试A、C、D三点时氖管发光，表明A、C间是通路的，而测试B点时氖管不发光，则B、C之间有断路处。答案：D升华：家庭电路中出现故障时，常用试电笔来检查电路，根据试电笔的发光情况，分析判断电路中存在的故障原因有时也用灯泡来判断电路故障，把保险丝取下，把“校验灯”接在保险丝的两个接线柱上，通过灯泡的发光情况判断电路故障。举一反三如图所示电路是新安装的照明电路，已知两个并联灯泡的灯头接线，其中一个存在一处故障，小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡，当只闭合S S1时，L0和L1都呈暗红色，当只闭合S S2时L0正常发光，由此可以确定( )AL1灯头断路 BL1灯头短路 CL2灯头短路 DL2灯头断路解析：在保险丝处连入灯泡，可用来检查电路故障。操作简便，现象明显，如本题中“只闭合S S1时L0和L1都呈暗红色”说明灯L0和L1串联，电路通路L1无故障，“只闭合S S2时，L0正常发光”说明灯L0和L2串联，电路通路，且加在灯L0两端的电压为220V，灯L2短路。典例4关于安全用电，下列说法中正确的是( )A人体只要接触火线就一定会触电B只要站在绝缘板上就不会触电C通电导体起火时，应立即用水泼灭D检查电路时，人体不能同时接触火线与零线解析：人体触电事故的发光是由于有较大的电流从人体通过这并不是说人就不可以接触带电体，我们接触带电体时，可采用增大电阻减小电流的办法，选项A是错的，B选项中，虽然绝缘体将火线与大地离开，而人体同时与火线零线接触同样会发生触电，B选项错误，C选项中，电线起火不能用水灭火，水是导体易触电且不能灭火。答案：D升华：人体的最小电阻约1000左右，按这个值计算直接接触火线，会有220mA的电流通过人体，造成触电事故，安全用电就是告诉我们怎样做才能减小通过人体的电流而不发生事故。举一反三落在高压线的鸟儿不会触电死亡，这是因为( )A鸟儿爪上的角质层是绝缘的B鸟儿对电流的承受能力比较强C鸟儿双脚落在同一条导线上，没有电流通过鸟的身体D高压线有绝缘外皮解析：高压线的绝缘外皮和鸟儿爪上的角质层的绝缘性能对高压线路中的高压均起不到保护作用，正确的原因是C，鸟儿对电流也没有较强的承受能力答案：C例6在表演台上，某人声称具有特异功能“不怕电”他把灯泡接到家庭电路的两根电线上，灯泡亮，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此，某同学展开讨论后形成以下观点，其中不正确的是( )A这是科学的欺骗行为B此人也许真有不导电的特异功能C此人与大地之间一定有良好的绝缘D他去抓两根电线前，零线已经被助手切断解析：通过学习我们知道人体是导体，而安全电压不高于36V，220V远远大于36V，是不安全的，人体触及带电体时，如果有电流通过人体，超过一定值时，电流就会造成危害。但如果此人与大地之间有良好的绝缘，且零线已被切断，因此就没有电流通过人体，但由于人接触火线，人体与火线间有电压，人体与大地之间的电压约等于火线与大地之间的电压220V，因此当别人用测电笔触其肌肤时氖管会发光。答案：B升华：知道人体带电不一定会触电，只有一定强度的电流通过人体时人才会触电。举一反三下列关于安全用电的说法中，正确的是( )A所有家用电器的外壳一定要接地B低压带电体和高压带电体都可以接近，但不能接触C电灯的开关，应该接在火线和电灯之间D接大功率用电器的插座，只在连接插座的零线上装一根保险丝解析：并不是所有的家用电器的外壳都要接地，只是有金属外壳的家用电器，其金属外壳一定要接地，故A错，安全用电的原则是：不接触低压带电体，不靠近高压带电体，B错误，接大功率用电器的插座，为了安全一般只在连接插座的火线上装一根保险丝，故D错误，正确选项C。答案：C探究园地例1(2007宁波)下列有关家庭用电的说法中正确的是( )A人站在地上用手接触火线是非常危险的B使用测电笔时，不可用手接触笔尾金属体C大功率用电器的金属外壳不必接地D选用的保险丝的额定电流越大越安全解析：人体、大地均是导体，当人站在地上用手接触火线时，会有过大的电流通过人体，发生触电事故，故A正确；使用测电笔时，用笔尖金属接触被辨别的导线，而用人体接触笔尾的金属体，故B错；家庭电路中有金属外壳的用电器均需要接地，这样防止金属外壳带电时引起人体触电事故，故C错；保险丝的额定电流的选择，应以略大于电路或用电器的最大工作电流为宜，故D错。答案：B例2(2005苏州市)近几年许多重大火灾都是因线路连接处接触不良时，该处的电阻将_(填“减小、增大、不变”)，在该处接触部分产生局部过热升温，接触处的电阻又将随着温度的升高_(填“减小”，“增大”“不变”。从而形成电热的逐步积累和恶性循环以致引发火灾。解析：线路连接处的接触面积小，电阻大，依据知，温度高，温度高又引起电阻大。答案：增大 增大例3(2005攀枝花市)张攀家住在多年前修建的老房子里，家里的电线绝缘皮老化严重，有一天，张攀的妈妈在用电饭煲做饭和电炒锅炒菜时，张攀突然发现厨房里的导线冒烟了，他应该首先采取的措施是( )A立即打电话给110报警B立即给外地的爸爸打电话C赶紧用水把火浇灭D马上到门口把自己家的总开关断开解析：A、B项都将延误救火时间，使火灾危害更更严重，C项易引起人触电，D项正确。答案：D例4(2007辽宁)晚上小刚在家学习时，突然他所在房间的电灯不亮了，而其他房间的电灯正常工作，他发现灯丝断了就决定换一个新灯泡，他先将控制该灯的开关断开，为了安全，又找来了试电笔检测灯头的两根接线，发现其中一根接线仍能使氖管发光请你帮他分析该电灯的工作电器有什么问题？会带来什么危害？你知道这盏电灯与其他房间的电灯是怎样连接的吗？这样连接有什么好处？解析：在开关断开的情况下，试电笔氖管发光，说明导线与火线连通，开关没有接在火线与用电器之间，而是接在零线上，这样在开关断开的状态下，仍有可能发生触电事故，根据这盏灯与其他房间电灯使用时互不影响并且可以单独控制它们的工作，断定它们是并联关系答案：(1)开关接在零线上；开关断后仍会触电。(2)并联；互不影响。例5(2007南昌) 中考前，由于气温偏高，瑞瑞的妈妈为了让他有一个更好的环境，特地买了一台冷热两用的空调安装在他的房间，这台空调的说明书中主要数据如下表，问：空调工作时应选用右图中_孔插座。电源电压220V频率50Hz额定制冷功率1320W额定制热功率1420W空调正常制冷时电流为多少？连续正常制冷30min消耗的电能为多少KWh？夏天由于空调使用较多，供电系统负荷增大，应如何使用空调以利于节能？解析：因为空调是有金属外壳的用电器，应使用三孔插座。依据表格中提供的空调的额定电压和额定制冷功率得，空调正常制冷时的电流为 连续制冷30min消耗的电能为节约电能，可以缩短用电器的工作时间进行考虑，如调高设定温度，或者减少空调使用时间。例6(2007自贡)居民楼的楼道里，夜间楼道灯一直亮着会造成浪费，科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开，利用“声敏”材料制成的声控开关，它能在有人走动发出声音时闭合，无人走动时自动断开，请将右图中的“光控开关”“声控开关”，灯泡用笔画线代替导线正确连入电路；设计出只有在夜间且有声时灯才能亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。解析：三孔插座接法是“左零右火上地”声控开关和光控开关要串联使用才能同时控制电路，且一端与火线连接，另一端与灯泡的中间接线柱相接。答案如图基础训练1在家庭电路中：进户线由_和_它们之间的电压为_V。火线和地之间电压为_V，零线和地之间电压为_V。电能表是用来测量_。总开关是用来控制室内全部电路_便于_保险装置有两种，即_和_，前者通常是装在保险盒内其作用：_。能对用电器起到保护作用，通常用_代替保险丝。插座是为了给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器_，通常有_种、_和_、插座_联在电路中，三孔插座的中间线_2家用电器上的三线插头与接地相对应的脚是跟用电器的_相连，其余两脚分别接_和_，所以把三线插头接在三孔插座里，在把用电器插入电路的同时，也把_与大地连接起来。3把开关接入电路时，要与所控制的用电器_联，当家庭电路需要修理或更换时，必须是总开关处于_状态，这样保证绝对安全4火线和零线可以用_来辨别，它主要有金属笔尖、_、_弹簧和金属笔尖等组成，使用时手指必须接触_，金属笔夹接触_线时，氖管就发光。5关于安全用电，下列说法正确的是( )A只要有电流通过人体，人一定触电B电视机的室外天线一定要配备避雷装置C发现有人触电，应在原地对触电者进行人工呼吸D不要用湿手板开关，但可以在电线上晾衣服6在家庭电路中，下列情况不会造成触电事故的是( )A人站在地上，一只手接触火线B人站在绝缘的木凳上，一只手接触火线，另一只手接触零线C人站在地上，一只手接触零线D人站在绝缘的木凳上，一只手接触火线，另一只手接触墙壁7发现有人触电时，正确的做法是( )A切断电源或用绝缘棒将电线拨开，再进行抢救B拨打120抢救C立即用手去拉触电人D立即用剪刀剪断导线8电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害，下列做法中可能给人们带来危害的是( )A更换灯泡或维修电路时要先断开电源B开关要接在火线上C三孔插座接地线要保证良好接地D暂时没有合适的保险丝，短时间内可以用细铁丝代替9随着人们生活水平的提高，家用电器的不断增多，在家庭电路中，下列说法正确的是( )A灯与控制它的开关是并联的，与插座是串联的B使用测电笔时，不能用手接触到笔尾的金属体C电路中电流过大的原因之一是使用的电器总功率过大D增加大功率用电器时，只要换上足够粗的保险丝即可10电热水器：洗衣机等用电器都要使用三线插头，使其外壳接地，这样做的目的是( )A为了延长它的使用寿命B为了使其正常工作C为了节约电能D为了防止触电事故的发生参考答案及解析1火线 零线 220V 220V 0用户在一段时间内消耗的电能通断 维修和安装新设备保险丝 空气开关 电路中电流过大时能自动熔断、切断电路 空气开关供电 两 二孔 三孔 并联 接地2金属外壳 火线 零线 金属外壳3串联 断开4试电笔 电阻 氖管 笔尾金属体 火线5答案：(B) 解析：发生触电是指电流对人体造成危害，当电流很低时，对人体没有危害，A错；电视天线高易发生雷击，所以要安装避雷装置防雷，B对；有人触电应立即脱离电源，若不脱离电源就进人工呼吸，就会发生触电，C错；为了安全用电不能在电线上晾衣服，D错。6答案：(C)人站在地上，手触到火线时，就构成通路，电压超过安全值，发生触电事故，A错；人站在木凳上，手触火线，另一手触零线，两手间构成回路，发生触电，B错；人站在地上，一手触到零线，大地与零线间没有电压就没有电流，C对；火线与墙之间存在220V的电压，易发生触。7答案：(A)解析：发现有人触电应立即使触电人脱离电源，然后进行抢救A对，B错，而C D做法会继续发生触电事故。8答案：(D)解析：A、B、C做法都是为了安全用电而采取的方法，而D采用金属丝代替保险丝会发生火灾。9答案：(C)解析：灯与控制开关串联与插座并联，A错；使用试电笔时，必须用手接触到笔尾金属体，才能构成通器，B错；电路中电流过大原因一是短路二是总功率过大，C对；增加大功率用电器时，即要考虑保险丝还要考虑电能表和输电线，D做法会损坏电能表或发生火灾。10答案：(D) 三线插头 外壳接地的目的是防止漏电时发生触电事故。能力提高训练1李刚家的电能表标有“220V 10A”的字样，他家同时使用的家用电器的总功率不能超过_W，如果超过，保险丝会_从而切断电路。2小军在家做作业时，突然停电了，经检查保险丝未断，用试电笔分别接触灯座两个接线柱，发现氖管都发光，则灯泡不亮的原因可能是( ) A灯丝断了 B火线断了 C零线断了 D停电了3在220V家庭电路上安装了25W的电灯26盏，现在电路上的保险丝熔断，我们手中有额定电流为1A的保险丝，那么至少把几根这样的保险丝并起来用才能比较合适( ) A2根 B3根 C4根 D5根 4下列说法中正确的是( ) A空气开关跳起后，复位又跳起，说明电路中有开路现象B家里的保险丝熔断了，说明插头跟插座接触不良C家庭电路中，应把螺丝口灯座的螺旋套接在火线上D安装照明电路时，保险盒、电灯开关都应接在火线上5小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭。检查发现保险丝熔断造成这一故障的原因可能是( )A灯座短路 B插头短路 C插头短路 D开关短路6小森家有两盏墙壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图7如图所示的插座和电灯(带开关)是组成家庭电路常用器件，请用笔画线代替导线，将它们分别正确接入电路中。8晚上七点钟左右，小华正在看电视，突然停电了，到配电板上查看，发现空气开关跳闸了，想一想什么原因引起的？该如何排除故障？9如图所示是家用电器热水器的简化电路图。当闭合闸刀开关后，发现电热水器发热管不发热，造成该现象的原因有多种可能，请写出其中的三种_参考答案及解析1答案：2200W 断路 解析：P=UI=220V10A=2200W，当总功率超过2200W时，电路中的电流就会超过10A，保险丝熔断，保护电能表2答案：(C)根据灯座两接线柱带电，说明灯丝未断，火线未断，A、B错，C对。3答案：(B) 解析： ， 一根保险丝的额定电流是1A，根据并联电路的特点知 得n=3根4答案：(D) 解析：电路中有开路现象，没有电流，空气开关不会跳起，A错；插头跟插座接触不良，并不能改变电流，不会熔断保险丝，B错；家庭电路中，把螺丝灯口灯座的螺旋套接在火线上，易发生触电事故，C错；安装照明电路时，保险盒、电灯开关都应接在火线上，D是对的。5答案：(B) 解析：依题意知，保险丝熔断说明线路有短路处，原因是由插入插头时而产生的，判断出是由插头短路造成的。6答案：如图 7答案：如图8分析原因：电路中发生短路或接入大功率用电器 解决办法：检查线路中发生短路处并排除，不让几个大功率用电器同时工作。9解析：可能原因保险丝断了 温控开关坏了 发热管坏了导线某处断开了 闸刀开关接触不良 停电10
