单片机DS18B20数字温度计课程设计报告.pdf

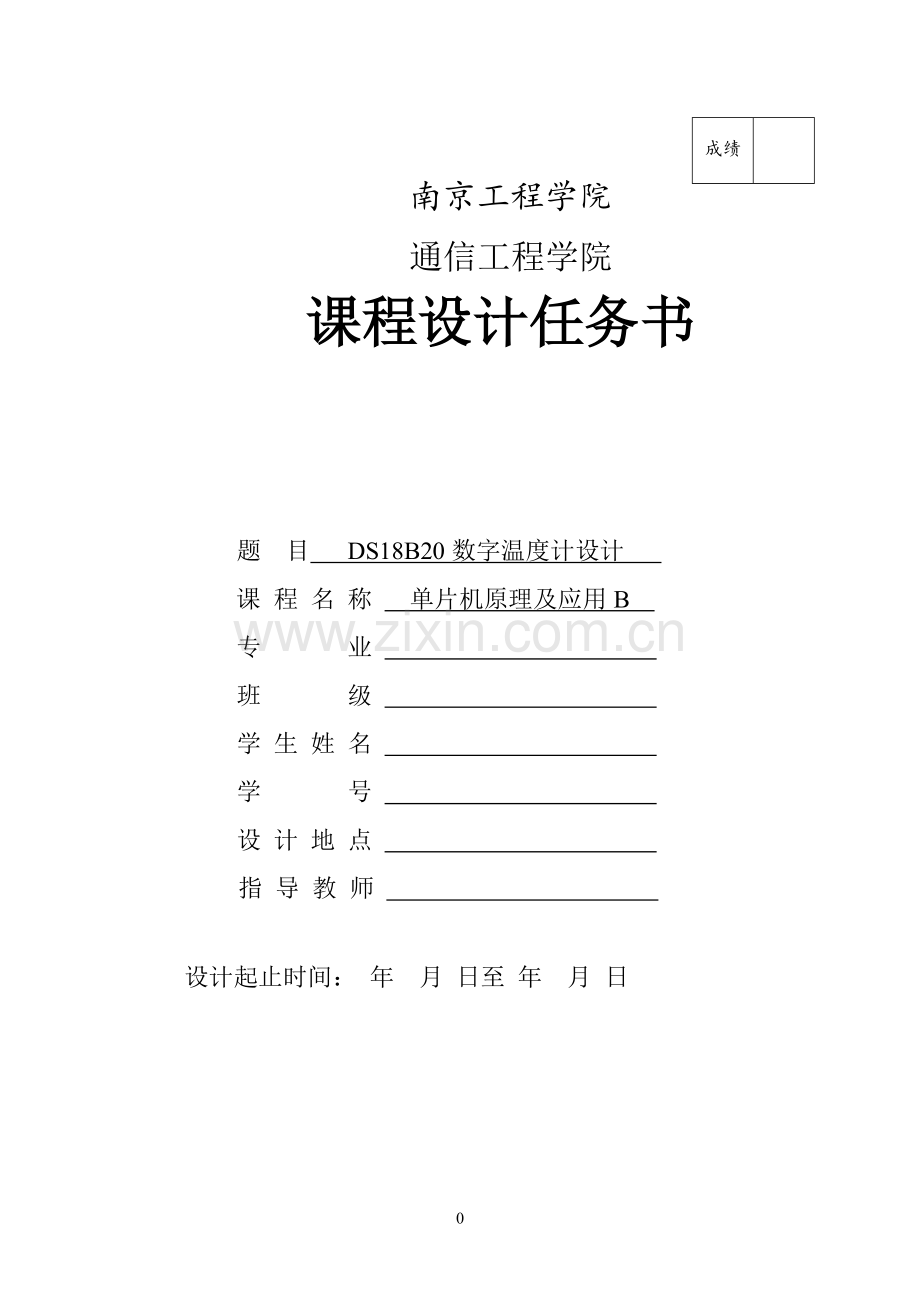

0 南京工程学院 通信工程学院 课程设计任务书课程设计任务书题 目 DS18B20 数字温度计设计 课 程 名 称 单片机原理及应用 B 专 业 班 级 学 生 姓 名 学 号 设 计 地 点 指 导 教 师 设计起止时间：年 月 日至 年 月 日 成绩1目录目录一、绪论.21.1 设计目的.21.2 设计内容.21.3 设计要求.2二、基本设计.32.1 基本思路.32.2 系统设计原理.,32.3 系统组成.3三、系统硬件设计.63.1 系统电路接线图.6 3.2 主系统.6 3.3 显示电路 LM016L.9 3.4 蜂鸣器报警.10 3.5 DS18B20 传感器.9四、系统软件设计.144.1 具体步骤和设计内容144.1 程序流程图.14.4.2 源程序清单.16.五、结果验证5.1 测试结果.235.2 仿真结果.23六、学习小结.25七、参考文献252绪论绪论1.11.1 设计目的设计目的1掌握单总线协议的基本特点及通信过程；2.掌握数字温度传感器 DS18B20 的基本特点及单总线控制协议；3.掌握单片机 IO 端口模拟单总线时序控制程序的编写方法；4.掌握 LCD 液晶显示器的显示驱动方法。1.21.2 设计内容设计内容（1）基本内容）基本内容：在 nKDE51 单片机实验教学系统上，利用 DS18B20 数字温度传感器连续测试环境温度，对测试数据进行处理计算，在 RT-1602 字符点阵 LCD上实时显示环境温度值；（2）附加内容）附加内容：实现环境温度越限告警功能。1.31.3 设计要求设计要求1单片机 I/O 口和 DS18B20 的数据段相连；2编写单片机通过 IO 端口模拟单总线时序控制 DS18B20 的程序，独出温度；3在 1602 字符点阵液晶显示模块上显示实时温度。3二、二、基本设计基本设计2.1 基本思路基本思路本次课程设计主要是数字式环境温度测试仪设计，实现环境温度越限告警功能。当 LCD 液晶显示器显示的温度小于 29 度时，只显示温度，当显示的温度大 29度时，LCD 液晶显示器显示“HOT!”，蜂鸣器鸣叫。2.22.2 系统设计原理系统设计原理利用温度传感器 DS18B20 可以直接读取被测温度值，进行转换的特性，模拟温度值经过 DS18B20 处理后转换为数字值，然后送到单片机中进行数据处理，并与设置的温度报警限比较，超过限度后通过扬声器报警。同时处理后的数据送到 LCD 中显示。2.32.3 系统组成系统组成本课题以是 AT89C51 单片机为核心设计的一种数字温度控制系统，系统整体硬件电路包括，传感器数据采集电路 DS18B20，温度显示电路，蜂鸣器报警电路，单片机主板电路等组成。系统框图主要由主控制器、单片机复位、蜂鸣器报警、时钟振荡、LCD 显示、温度传感器组成。系统框图如图所示：单片机复位温度传感器LCD 显示电路蜂鸣器报警主 控 制 器时钟振荡电路 图 2-1 方案设计41 主控制器单片机 AT89C51 具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，很适合便携手持式产品的设计使用系统可用二节电池供电。2 温度显示电路字符型液晶显示模块是一种专门用于显示字母、数字、符号等的点阵式液晶显示模块。它是由若干个 5*7 或 5*11 等点阵字符位组成，每一个点阵字符位都可以显示一个字符。点阵字符位之间有一定的间隔，起到字符间距和行距的作用。3 温度传感器DS18B20 温度传感器是美国 DALLAS 半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现 912 位的数字值读数方式。4 蜂鸣器报警当温度达到设定上下限时，蜂鸣器会发出报警，同时有液晶显示“LOW！”或者“HOT!”，同时可看到被测物体温度或环境实时温度。5三、系统硬件设计三、系统硬件设计3.13.1 系统电路接线图系统电路接线图 图 3-1 系统电路接线图3.2 主系统AT89C51 是一个低功耗，高性能 8 位单片机，片内含 4k Bytes ISP(In-system programmable)的可反复擦写 1000 次的 Flash 只读程序存储器，器件采用 ATMEL 公司的高密度、非易失性存储技术制造，兼容标准 MCS-51 指令系统及 80C51 引脚结构，芯片内集成了通用 8 位中央处理器和 ISP Flash 存储单元，AT89C51 在众多嵌入式控制应用系统中得到广泛应用。主要性能特点1、4k Bytes Flash 片内程序存储器；2、128 bytes 的随机存取数据存储器；3、32 个外部双向输入/输出（I/O）口；4、5 个中断优先级、2 层中断嵌套中断5、6 个中断源；6、2 个 16 位可编程定时器/计数器7、2 个全双工串行通信口；8、片内振荡器和时钟电路；69、与 MCS-51 兼容；10、全静态工作：0Hz-33MHz；11、三级程序存储器保密锁定；12、可编程串行通道；13、低功耗的闲置和掉电模式。管脚说明：VCC：电源电压输入端。GND：电源地。图 3-2 单片机引脚图引脚功能说明：P0 口：P0 口为一个 8 位漏级开路双向 I/O 口，每脚可吸收 8TTL 门电流。当 P1 口的管脚第一次写 1 时，被定义为高阻输入。P0 能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在 FIASH 编程时，P0 口作为原码输入口，当 FIASH 进行校验时，P0 输出原码，此时 P0 外部必须被拉高。P1 口：P1 口是一个内部提供上拉电阻的 8 位双向 I/O 口，P1 口缓冲器能接收输出 4TTL 门电流。P1 口管脚写入 1 后，被内部上拉为高，可用作输入，P1 口被外部下拉为低电平时，将输出电流，这是由于内部上拉的在 FLASH3 作为第八编程和校验时，P1 口编程和校验时，P1 口作为第八位地址P2 口：P2 口为一个内部上拉电阻的 8 位双向 I/O 口，P2 口缓冲器可接收，输出 4 个 TTL 门电流，当 P2 口被写“1”时，其管脚被内部上拉电阻拉高，且7作为输入。并因此作为输入时，P2 口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2 口当用于外部程序存储器或 16 位地址外部数据存储器进行存取时，P2 口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2 口输出其特殊功能寄存器的内容。P2 口在 FLASH 编程和校验时接收高八位地址信号和控制信号。P3 口：P3 口管脚是 8 个带内部上拉电阻的双向 I/O 口，可接收输出 4 个TTL 门电流。当 P3 口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3 口将输出电流（ILL）这是由于上拉的缘故。P3 口除了作为普通 I/O 口，还有第二功能：P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2/INT0（外部中断 0）P3.3/INT1（外部中断 1）P3.4 T0（T0 定时器的外部计数输入）P3.5 T1（T1 定时器的外部计数输入）P3.6/WR（外部数据存储器的写选通）P3.7/RD（外部数据存储器的读选通）P3 口同时为闪烁编程和编程校验接收一些控制信号。I/O 口作为输入口时有两种工作方式，即所谓的读端口与读引脚。读端口时实际上并不从外部读入数据，而是把端口锁存器的内容读入到内部总线，经过某种运算或变换后再写回到端口锁存器。只有读端口时才真正地把外部的数据读入到内部总线。89C51 的 P0、P1、P2、P3 口作为输入时都是准双向口。除了 P1 口外 P0、P2、P3 口都还有其他的功能。RST：复位输入端，高电平有效。当振荡器复位器件时，要保持 RST 脚两个机器周期的高电平时间。ALE/PROG：地址锁存允许/编程脉冲信号端。当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的低位字节。在 FLASH 编程期间，此引脚用于输入编程脉冲。在平时，ALE 端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的 1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个 ALE 脉冲。如想禁止 ALE的输出可在 SFR8EH 地址上置 0。此时，ALE 只有在执行 MOVX，MOVC 指令是ALE 才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态 ALE禁止，置位无效。PSEN：外部程序存储器的选通信号，低电平有效。在由外部程序存储器取8指期间，每个机器周期两次/PSEN 有效。但在访问外部数据存储器时，这两次有效的/PSEN 信号将不出现。EA/VPP：外部程序存储器访问允许。当/EA 保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式 1时，/EA 将内部锁定为 RESET；当/EA 端保持高电平时，此间内部程序存储器。在 FLASH 编程期间，此引脚也用于施加 12V 编程电源（VPP）XTAL1：片内振荡器反相放大器和时钟发生器的输入端。XTAL2：片内振荡器反相放大器的输出端。3.3 显示电路 LM016LLM016L 的结构及功能：LM016L 液晶模块采用 HD44780 控制器，hd44780 具有简单而功能较强的指令集，可以实现字符移动，闪烁等功能，LM016L 与单片机 MCU 通讯可采用 8 位或 4 位并行传输两种方式，hd44780 控制器由两个 8 位寄存器，指令寄存器（IR）和数据寄存器（DR）忙标志（BF），显示数 RAM（DDRAM），字符发生器ROMA（CGOROM）字符发生器 RAM（CGRAM），地址计数器 RAM(AC)。IR 用于寄存指令码，只能写入不能读出，DR 用于寄存数据，数据由内部操作自动写入DDRAM 和 CGRAM,或者暂存从 DDRAM 和 CGRAM 读出的数据，BF 为 1 时，液晶模块处于内部模式，不响应外部操作指令和接受数据，DDTAM 用来存储显示的字符，能存储 80 个字符码，CGROM 由 8 位字符码生成 5*7 点阵字符 160 中和 5*10点阵字符 32 种.8 位字符编码和字符的对应关系，可查找参考书。CGRAM 是为用户编写特殊字符留用的，它的容量仅 64 字节，可以自定义 8 个 5*7 点阵字符或者 4 个 5*10 点阵字符。图 3-3 引脚图 LM016L 引脚功能说明：Vss（1 脚）：一般接地。Vdd（2 脚）：接电源。Vee（3 脚）：液晶显示器对比度调整端，接电源时对比度最弱，接地时对比度最高（对比度过高时会产生“鬼影”，使用时可以通过一个 10K 的电位器调9整对比度）。RS（4 脚）：RS 为寄存器选择，高电平 1 时选择数据寄存器、低电平 0 时选择指令寄存器。R/W（5 脚）：R/W 为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。E（6 脚）：E(或 EN)端为使能(enable)端，下降沿使能。DB0（7 脚）：底 4 位三态、双向数据总线 0 位（最低位）。DB1（8 脚）：底 4 位三态、双向数据总线 1 位。DB2（9 脚）：底 4 位三态、双向数据总线 2 位。DB3（10 脚）：底 4 位三态、双向数据总线 3 位。DB4（11 脚）：高 4 位三态、双向数据总线 4 位。DB5（12 脚）：高 4 位三态、双向数据总线 5 位。DB6（13 脚）：高 4 位三态、双向数据总线 6 位。DB7（14 脚）：高 4 位三态、双向数据总线 7 位（最高位）（也是 busy flang）。寄存器选择控制如表 3-1。表 3-1 寄存器选择控制RSR/W操作说明00写入指令寄存器（清除屏等）01读 busy flag（DB7），以及读取位址计数器（DB0DB6）值10写入数据寄存器（显示各字型等）11从数据寄存器读取数据3.4 蜂鸣器报警蜂鸣器的工作原理：蜂鸣器的端口定义为 P2.2，其原理根据将蜂鸣器的一端接高电平，另一端接至 P2 某一脚，编写的简单程序使那一脚为低电平即可使其发出声音，否则不响。同时，在上下限报警时 LCD 显示“LOW!”或“HOT!”。3.5 DS18B20 传感器1DS18B20 的外形和内部结构 DS18B20 内部结构主要由四部分组成：64 位 图 3-4 蜂鸣器引脚图10光刻 ROM、温度传感器、非挥发的温度报警触发器 TH 和 TL、配置寄存器。图3-5 DS18B20内部结构 2DS18B20 引脚定义：(1)DQ 为数字信号输入/输出端；(2)GND 为电源地；(3)VDD 为外接供电电源输入端（在寄生电源接线方式时接地）。图 3-6 DS18B20 引脚图 3DS18B20 工作原理DS18B20 的读写时序和测温原理与 DS1820 相同，只是得到的温度值的位数因分辨率不同而不同，且温度转换时的延时时间由 2s 减为 750ms。低温度系数晶振的振荡频率受温度影响很小，用于产生固定频率的脉冲信号送给计数器 1。高温度系数晶振 随温度变化其振荡率明显改变，所产生的信号作为计数器 2 的脉冲输入。计数器 1 和温度寄存器被预置在55所对应的一个基数值。计数器 1 对 低温度系数晶振产生的脉冲信号进行减法计数，当计数器 1 的预置值减到 0 时，温度寄存器的值将加 1，计数器 1 的预置将重新被装入，计数器 1 重新开始对低温度系数晶振产生的脉冲进行计数，如此循环直64位ROM和单线接口高速缓存存储器与控制逻辑温度传感器低温触发器TL8位CRC发生器高温触发器TH配置寄存器Vdd11到计数器 2 计数到 0 时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。这是 12 位转化后得到的 12 位数据，存储在 18B20 的两个 8 比特的 RAM 中，二进制中的前面 5 位是符号位，如果测得的温度大于 0，这 5 位为 0，只要将测到的数值乘于 0.0625 即可得到实际温度；如果温度小于 0，这5 位为 1，测到的数值需要取反加 1 再乘于 0.0625 即可得到实际温度。DS18B20温度数据表如表 3-2 所示：表 3-2：DS18B20 温度数据表TEMPERTUREDIGALOUTPUT(Binary)DIGITALOUTPUT(Hex)[phone] 000007D0h+850000 0101 0101 00000550h+25.06250000 0001 1001 000101991h+10.1250000 0000 1010 001000A2h+0.50000 0000 0000 10000008h00000 0000 0000 0000000h-0.51111 1111 1111 1000FFF8h-10.1251111 1111 0101 1110Ff5Eh-25.06251111 1110 0110 1111FE6Fh-551111 1100 1001 0000FC90h4DS18B20 温度传感器的存储器 DS18B20 温度传感器的内部存储器包括一个高速暂存 RAM 和一个非易失性的可电擦除的 EEPRAM,后者存放高温度和低温度触发器 TH、TL 和结构寄存器。配置寄存器各位字节的意义如下表 3-3：表 3-3：配置寄存器结构TMR1R011低五位一直都是1，TM 是测试模式位，用于设置 DS18B20 在工作模式还是在测试模式。在 DS18B20 出厂时该位被设置为 0，用 户不要去改动。R1 和R0 用来设置分辨率，如下表 3-4 所示：（DS18B20 出厂时被设置为 12 位）表 3-4：温度分辨率设置表R1R0分辨率温度最大转换时间009 位93.75ms0110 位187.5ms1011 位375ms1112 位750ms5高速暂存存储器 高速暂存存储器由 9 个字节组成，其分配如表 5 所示。当温度转换命令发布后，经转换所得的温度值以二字节补码形式存放在高速暂存存储器的第 0 和第 1 个字节。单片机可通过单线接口读到该数据，读取时低12位在前，高位在后，数据格式如表 1 所示。对应的温度计算：当符号位 S=0 时，直接将二进制位转换为十进制；当 S=1 时，先将补码变为原码，再计算十进制值。表 3-5 是对应的一部分温度值。第九个字节是冗余检验字节。表 3-5 DS18B20 暂存寄存器分布存储器内容字节地址温度值低位（LS Byte）0温度值高位（MS Byte）1高温限值（TH）2低温限值(TL)3配置寄存器4保留5保留6保留7CRC 校验值6根据 DS18B20 的通讯协议 主机（单片机）控制 DS18B20 完成温度转换必须经过三个步骤：每一次读写之前都要对 DS18B20 进行复位操作，复位成功后发送一条 ROM 指令，最后发送 RAM 指令，这样才能对 DS18B20 进行预定的操作。复位要求主 CPU 将数据线下拉 500 微秒，然后释放，当 DS18B20 收到信号后等待 1660 微秒左右，后发出 60240 微秒的存在低脉冲，主 CPU 收到此信号表示复位成功。RAM 指令表如 3-6 所示：表 3-6 RAM 指令表指定约定代码功能温度变换44H启动 DS18B20 进行温度转换，12 位转换时最长为 750ms（9位 93.75ms）。结果存入内部 9 字节 RAM 中读暂存取0BEH读内部 RAM 中 9 字节的内容写暂存取4EH发出向内部 RAM 的 3 写上、下.4 字节送两字节数据限温度数据命令，紧跟该命令之后，是传送两字节的数据复制暂存48H将 ROM 中第 3、4 字节的内容复制到 EEPROM 中重调EEPROM0B8H将 EEPROM 中内容恢复到 ROM 中的第 3、4 字节读供电方式0B4H读 DS18B20 的供电模式。寄生供电时 DS18B20 发送“0”，外接电源供电 DS18B20 发送“1”13 四、系统软件设计四、系统软件设计4.14.1 具体步骤和设计内容具体步骤和设计内容1、主程序中首先初始化：检测 DS18B20 是否存在，然后通过调用读温度子程序读出 DS18B20 的当前值，调用温度转换子程序把从 DS18B20 中读出的值转换成对应的温度，调用显示子程序把温度值在 LCD 液晶显示器相应位置进行显示。2 2、温度测量子程序的功能、温度测量子程序的功能：读出并处理 DS18B20 测量的当前温度值，读出的温度值以 BCD 码的形式存放在缓冲区，DS18B20 每一次读写之前都要先进行复位，复位成功后发送一条 ROM 指令，最后发送 RAM 指令。3 3、温度转换子程序、温度转换子程序：把从 DS18B20 中读出的值转换成对应的温度值，以BCD 码的形式存放在缓冲区，正负号存放在符号标志位中。4 4、显示缓冲区和、显示缓冲区和 LCDLCD 液晶显示器液晶显示器：显示子程序首先把温度转换子程序得到的值变换后放入显示缓冲区，然后调用 LCD 液晶显示器动态显示程序显示4.24.2 程序流程图程序流程图主程序主程序（1）主程序）主程序 （2）温度测量子程序）温度测量子程序 开 始 初 始 化 调用测温子程序 调用温度转换子程序 调用显示子程序显示 开 始14（3）温度转换子程序）温度转换子程序 负 正 DS18B20 复 位 初 始 化 发温度转换命令温度转换 DS18B20 复 位 初 始 化 发 跳 过 ROM 指 令 开 始 判 断 正 负 符 号 标 志 清 0 直 接 得 温 度 编 码 小 数 四 舍 五 入 转 换 成 BCD 码 返 回符 号 标 志 置 1 求补后得温度编码 读 转 换 温 度 值 返 回15（4）显示子程序）显示子程序 否 是4.34.3 源程序清单源程序清单#include#include#define uchar unsigned char#define uint unsigned intvoid lcd_busy();void lcd_init();void lcd_wcmd(uchar cmd);void lcd_wdat(uchar dat);uchar ow_reset(void);温 度 大 于 29LCD 液 晶 显 示 器 闪 烁，蜂鸣器鸣叫 返 回 开 始 温 度 值 放 入 显 示 缓 充 区 LCD 液 晶 显 示 器 显 示16void initds18b20(void);uchar read_byte(void);void write_byte(uchar val);void temperature_cov(void);void display();void delay(uint i);sbit DQ=P00;/DS18B20 端口sbit RS=P20;/LCD 端口sbit RW=P21;sbit E=P22;sbit buzzer=P27;/定义蜂鸣器端口unionuchar c2;uint x;temp;/联合体uchar flag;/定义温度正负值标志变量，正为0，负为1int cc,xs;/*/*延时函数 */*/void delay(uint i)for(;i0;i-);/*/*复位函数 */*/uchar ow_reset(void)uchar reset;DQ=0;delay(50);DQ=1;delay(3);reset=DQ;delay(25);17return(reset);/*/*初始化 DS18B20 */*/void initds18b20(void)ow_reset();/write_byte(0 xCC);write_byte(0 x4E);write_byte(0 x00);write_byte(0 x00);write_byte(0 x7F);/*/*从单总线读取一个字节 */*/uchar read_byte(void)uchar i;uchar value=0;for(i=8;i0;i-)value=1;DQ=0;DQ=1;delay(1);if(DQ)value|=0 x80;delay(6);return(value);/*/*向单总线上写一个字节 */*/void write_byte(uchar val)uchar i;for(i=8;i0;i-)18DQ=0;DQ=val&0 x01;delay(5);DQ=1;val=val/2;delay(5);/*/*读取温度 */*/void Read_Temperature(void)ow_reset();write_byte(0 xCC);write_byte(0 x44);ow_reset();write_byte(0 xCC);write_byte(0 xBE);temp.c1=read_byte();temp.c0=read_byte();/*/*温度转换 */*/void temperature_cov(void)if(temp.c00 xF8)/判断温度是正数还是负数flag=1;/温度为负数 flag 置 1temp.x=temp.x+1;xs=temp.x&0 x0F;xs=xs*10;cc=temp.c0*256.0+temp.c1;/将温度从两个八位数表示成一个十六位数cc=cc*0.0625;xs=xs*0.0625;19/*/*显示 */*/void display()int i;/SP=0 x50;/lcd_init();lcd_wcmd(0 x80);/写入缓冲区起始地址为第一行第一列 lcd_wdat(0 x54);/显示 TEMPERATURElcd_wdat(0 x45);lcd_wdat(0 x4d);lcd_wdat(0 x50);lcd_wdat(0 x45);lcd_wdat(0 x52);lcd_wdat(0 x41);lcd_wdat(0 x54);lcd_wdat(0 x55);lcd_wdat(0 x52);lcd_wdat(0 x45);lcd_wcmd(0 xc0);lcd_wdat(0 x44);lcd_wdat(0 x51);lcd_wdat(0 x59);lcd_wdat(0 x20);buzzer=1;lcd_wcmd(0 x8C);lcd_wdat(0 x20);lcd_wdat(0 x20);lcd_wdat(0 x20);lcd_wdat(0 x20);lcd_wcmd(0 xc4);if(flag=1)lcd_wdat(0 x2d);/如果 flag 为 1 表示温度为负值，显示-符号if(cc=4)buzzer=0;lcd_wcmd(0 x8C);lcd_wdat(0 x4C);lcd_wdat(0 x4F);lcd_wdat(0 x57);lcd_wdat(0 x21);lcd_wcmd(0 xc4);20if(cc=29)buzzer=0;lcd_wcmd(0 x8C);lcd_wdat(0 x48);lcd_wdat(0 x4F);lcd_wdat(0 x54);lcd_wdat(0 x21);lcd_wcmd(0 xc4);if(cc 99)lcd_wdat(cc/100+0 x30);/百位数转换为 LCD 显示模式 lcd_wdat(cc%100/10+0 x30);/十位数转换为 LCD 显示模式 lcd_wdat(cc%10+0 x30);/个位数转换为 LCD 显示模式 lcd_wdat(0 x2e);/显示.小数点lcd_wdat(xs+0 x30);lcd_wdat(0 xdf);/显示。符号 lcd_wdat(0 x43);/显示C 符号for(i=0;i3;i+)delay(5000);/*/*检查 LCD 忙状态 */*lcd_busy 为 1 时，忙，等待 lcd-busy 为 0 时,闲，可写指令与数据 */*/void lcd_busy()P1=0 xff;RS=0;RW=1;E=1;E=0;while(P1&0 x80)E=0;E=1;delay(256);21/*/*LCD 初始化设定 */*/void lcd_init()delay(15);lcd_wcmd(0 x01);/清屏lcd_wcmd(0 x38);/使用八位数据，显示两行，使用 5*7 的字型delay(5);lcd_wcmd(0 x0c);/显示器开，光标开，字符不闪烁delay(5);lcd_wcmd(0 x06);/字符不动，光标自动右移一格delay(5);/*/*写指令数据到 LCD */*RS=L，RW=L，E=高脉冲，D0-D7=指令码 */*/void lcd_wcmd(uchar cmd)lcd_busy();E=0;RS=0;RW=0;E=1;P1=cmd;E=0;delay(256);/*/*写显示数据到 LCD */*RS=H，RW=L，E=高脉冲，D0-D7=数据 */*/void lcd_wdat(uchar dat)22lcd_busy();E=0;RS=1;RW=0;E=1;P1=dat;E=0;/*/*主函数 */*/void main()delay(10);EA=0;flag=0;lcd_init();initds18b20();while(1)flag=0;Read_Temperature();temperature_cov();display();五、五、结果验证结果验证5.15.1 测试结果测试结果在 Keil 中建立新工程，将上述程序代码加入工程，编译连接后，将生成的 HEX 文件烧写到单片机中，验证运行结果和设计要求是否相符合。用手捂住温度传感器，观察 LCD显示器上温度是否变化，该变化能否达到精度要求。然后对设计的报警温度进行测试，观察当上下限触发时，蜂鸣器是否响，LCD 显示频有无“LOW!”和“HOT!”提示。经验证，设计结果和设计目标相一致。5.25.2 仿真结果仿真结果设置温度上限为 30 度，温度下限为-3 度。1.如图 5-1 所示。此时温度时-3 度，到达下限温度，蜂鸣器响，LCD 显示频出现 LOW!提23示，实现报警。图 5-1 仿真 12.如图 5-4 所示。此时温度为 30 度，达到上限温度，蜂鸣器响，LCD 显示频出现HOT!提示，实现报警。图 5-2 仿真 2243.如图 5-5 所示。此时温度为 1 度，在所设范围内，蜂鸣器不响，LCD 显示频上为“TEMPERATURE IS”说明温度正常。图 5-3 仿真 3六、实验小结六、实验小结通过近一个星期的单片机课程设计，我终于完成了“数字式环境温度测试仪。这次的课程设计还是让我学到了很多东西，包括用 OFFICE WORD 完成系统流程图设计、用 PROTEL 完成系统电路设计等等。通过这次的单片机课程设计我认识到了，学习要理论联系实际，把学到的理论知识同实际运用相结合，才能是我们的知识融汇贯通，才能真正的学到知识，真正的做到学以致用。七、参考文献七、参考文献：1、单片机原理与应用及 C51 程序设计(第二版)，谢维成等 编著，清华大学出版社，2009.7。2、单片机的 C 语言应用程序设计(第 4 版)，马忠梅等编著，北京航空航天大学出版社，2007.1。3、单片机原理及应用试验与课程设计指导书，岳俊生 宗慧编，南京工程学院，2013.3。
