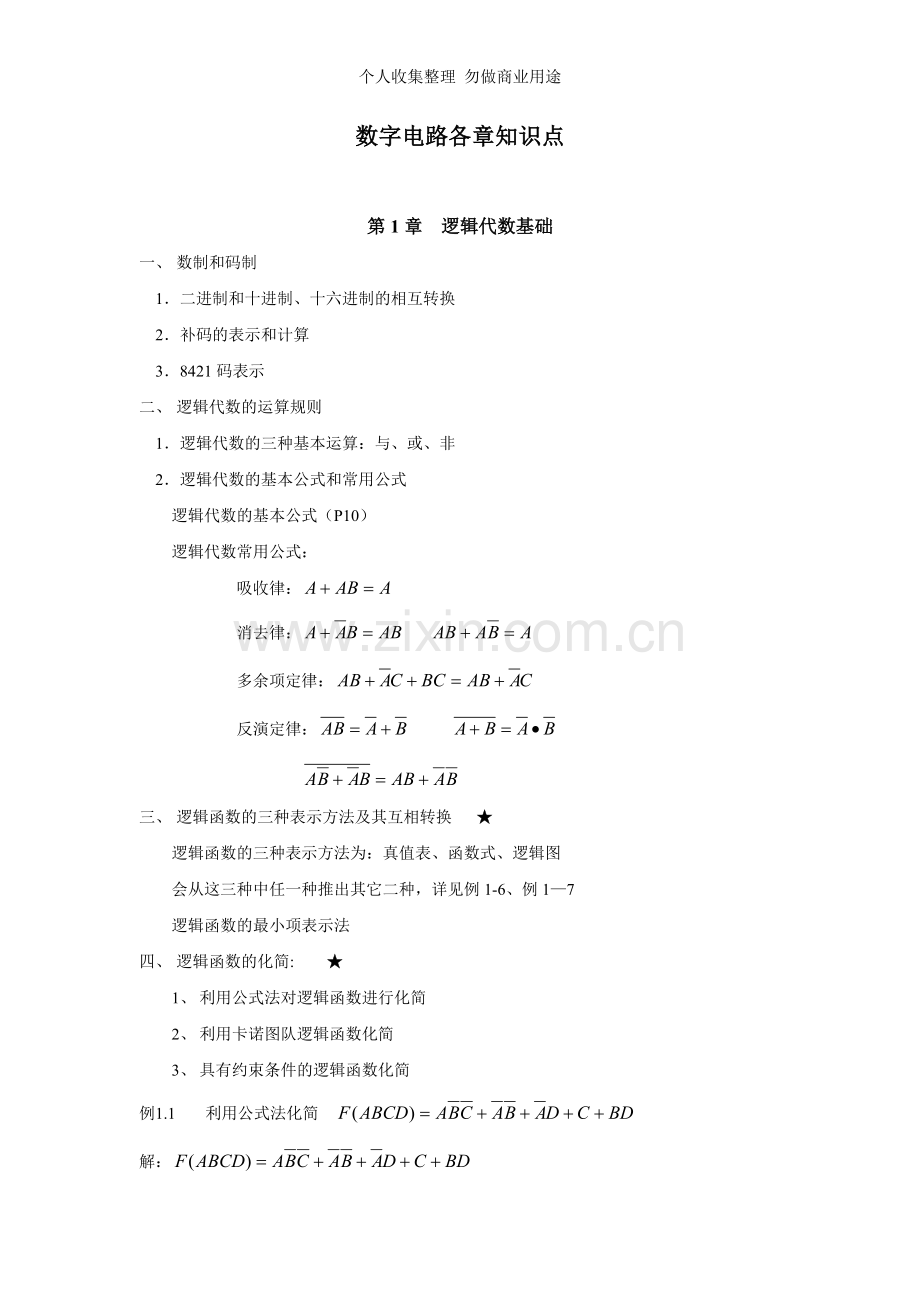

数字电路各章知识点

第1章 逻辑代数基础
一、 数制和码制
1．二进制和十进制、十六进制的相互转换
2．补码的表示和计算
3．8421码表示
二、 逻辑代数的运算规则
1．逻辑代数的三种基本运算：与、或、非
2．逻辑代数的基本公式和常用公式
逻辑代数的基本公式（P10）
逻辑代数常用公式：
吸收律：
消去律：
多余项定律：
反演定律：

三、 逻辑函数的三种表示方法及其互相转换 ★
逻辑函数的三种表示方法为：真值表、函数式、逻辑图
会从这三种中任一种推出其它二种，详见例1-6、例1—7
逻辑函数的最小项表示法
四、 逻辑函数的化简: ★
1、 利用公式法对逻辑函数进行化简
2、 利用卡诺图队逻辑函数化简
3、 具有约束条件的逻辑函数化简
例1.1 利用公式法化简
解：

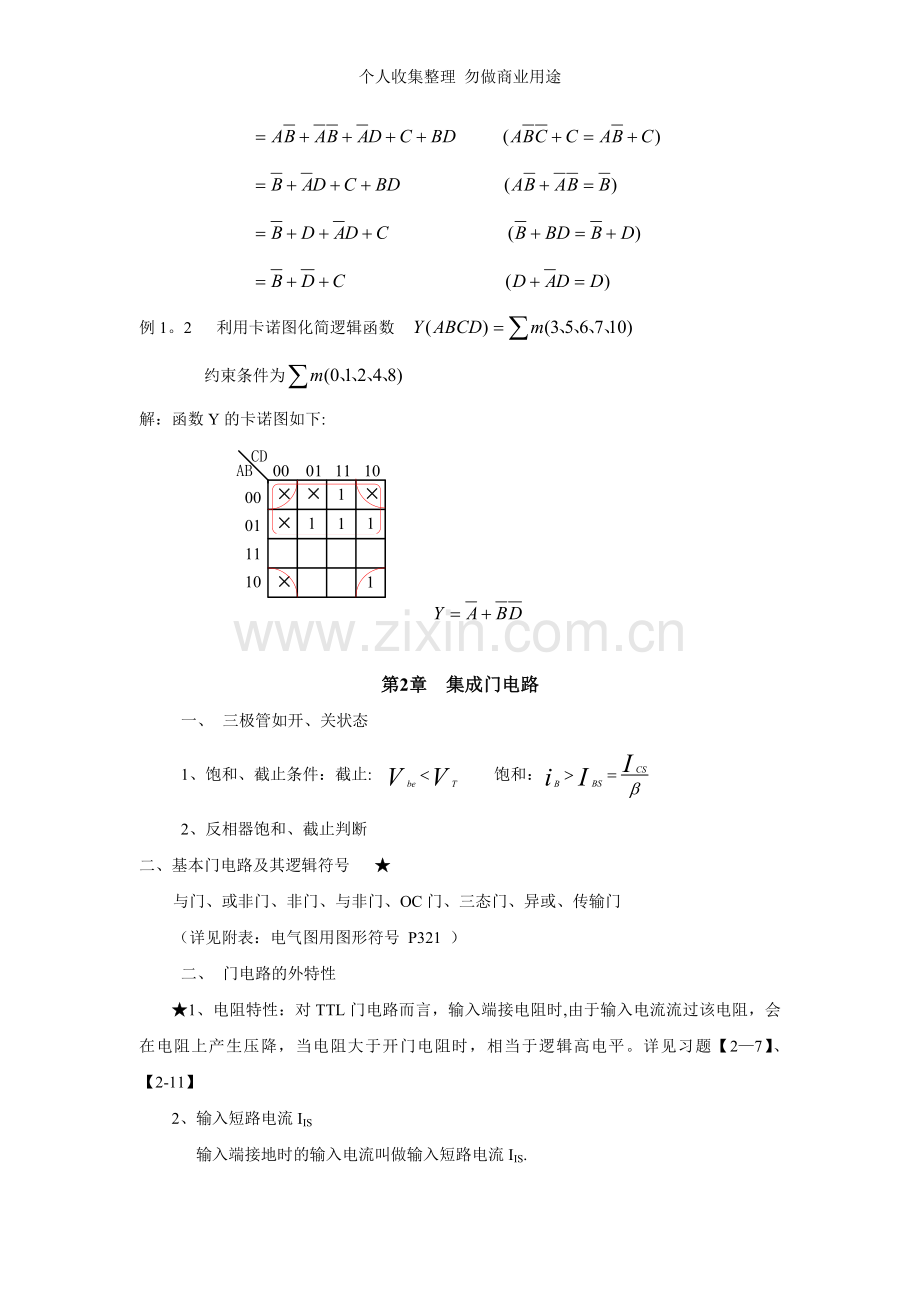

例1。2 利用卡诺图化简逻辑函数
约束条件为
解：函数Y的卡诺图如下:

第2章 集成门电路
一、 三极管如开、关状态
1、饱和、截止条件：截止: 饱和：
2、反相器饱和、截止判断
二、基本门电路及其逻辑符号 ★
与门、或非门、非门、与非门、OC门、三态门、异或、传输门
（详见附表：电气图用图形符号 P321 ）
二、 门电路的外特性
★1、电阻特性：对TTL门电路而言，输入端接电阻时,由于输入电流流过该电阻，会在电阻上产生压降，当电阻大于开门电阻时，相当于逻辑高电平。详见习题【2—7】、【2-11】
2、输入短路电流IIS
输入端接地时的输入电流叫做输入短路电流IIS.
3、输入高电平漏电流IIH
输入端接高电平时输入电流
4、输出高电平负载电流IOH
5、输出低电平负载电流IOL
6、扇出系数NO
一个门电路驱动同类门的最大数目。
非门的扇出系数:M1=IOL/IIL ，M2=IOH/IIH ,N=MIN（M1 ，M2).

第3章 组合逻辑电路
一、 组合逻辑电路：任意时刻的输出仅仅取决于该时刻的输入,与电路原来的状态无关
二、 组合逻辑电路的分析方法 ★

三、 若干常用组合逻辑电路
译码器（74LS138、74LS139)
数据选择器（掌握表达式）
全加器（真值表分析）
四、 组合逻辑电路设计方法 ★
1、 用门电路设计
2、 用译码器、数据选择器实现
五、 集成器件的接联
P95图3—28 以及 P102图3—40
例3.1 试设计一个三位多数表决电路
1、 用与非门实现
2、 用译码器74LS138实现
3、 用双4选1数据选择器74LS153
解：1。 逻辑定义
设A、B、C为三个输入变量，Y为输出变量.逻辑1表示同意，逻辑0表示不同意，输出变量Y=1表示事件成立，逻辑0表示事件不成立。
2. 根据题意列出真值表如表3。1所示

表3.1

3。 经化简函数Y的最简与或式为：
4。 用门电路与非门实现
函数Y的与非—与非表达式为：
逻辑图如下:

5。 用3-8译码器74LS138实现
由于74LS138为低电平译码,故有
由真值表得出Y的最小项表示法为：

用74LS138实现的逻辑图如下：

6。 用双4选1的数据选择器74LS153实现
74LS153内含二片双4选1数据选择器，由于该函数Y是三变量函数，故只需用一个4选1即可，如果是4变量函数，则需将二个4选1级连后才能实现
74LS153输出的逻辑函数表达式为：

三变量多数表决电路Y输出函数为：

令 则

逻辑图如下：

第4章 集成触发器
一、 触发器：能储存一位二进制信号的单元
二、 各类触发器特性方程 ★
RS：

JK：
D:
T：
T':
三、 各类触发器动作特点及波形图画法 ★
基本RS触发器：、每一变化对输出均产生影响
同步RS触发器：在CP高电平期间R、S变化对输出有影响
主从RS触发器：在CP=1期间，主触发器状态随R、S变化
CP下降沿,从触发器按主触发器状态翻转
主从JK触发器：动作特点和主从型RS类似。在CP=1期间，JK状态应保持不变，否则会产生一次变化。
T’触发器:Q是CP的二分频
边沿触发器：触发器的次态仅取决于CP（上升沿/下降沿）到达时输入信号状态。
四、 触发器转换
D触发器和JK触发器转换成T和T’触发器

第5章 时序逻辑电路
一、时序逻辑电路的组成特点:任一时刻的输出信号不仅取决于该时刻的输入信号，还和电路原状态有关.时序逻辑电路由组合逻辑电路和存储电路组成.
二、同步时序逻辑电路的分析方法 ★
逻辑图 → 写出驱动方法 → 写出特性方程 → 写出输出方程 → 画出状态转换图 (详见例5—1)。
三、 典型时序逻辑电路
1. 移位寄存器及移位寄存器型计数器。
2. 集成计数器
4位同步二进制计数器74LS161：异步清0（低电平)，同步置数，CP上升沿计数，功能表见表5-10；
4位同步二进制计数器74LS163：同步清0（低电平)，同步置数，CP上升沿计数，功能表见表5—11;
4位同步十进制计数器74LS160:同74LS161，功能见表5—14；
同步十六进制加/减计数器74LS191：无清0端，只有异步预置端,功能见表5-12 ；
双时钟同步十六进制加减计数器74LS193:有二个时钟CPU，CPD，异步置0（H)，异步预置（L）,功能见表5-13.
四、 时序逻辑电路的设计
1. 用触发器组成同步计数器的设计方法及设计步骤（例5-3)
逻辑抽象 → 状态转换图 → 画出次态 以及各输出的卡诺图 → 利用卡诺图求状态方程和驱动方程、输出方程 → 检查自启动(如不能自启动则应修改逻辑） →画逻辑图
2. 用集成计数器组成任意进制计数器的方法 ★
置0法：如果集成计数器有清零端,则可控制清零端来改变计数长度。如果是异步清零端，则N进制计数器可用第N个状态译码产生控制信号控制清零端,产生控制信号时应注意清零端时高电平还是低电平。
置数法：控制预置端来改变计数长度.
如果异步预置,则用第N个状态译码产生控制信号。
如果同步预置,则用第N-1个状态译码产生控制信号，也应注意预置端是高电平还是低电平。
两片间进位信号产生：有串行进位和并行进位二种方法。详见P182图5-57

第6章 可编程逻辑器件
一、半导体存储器的分类及功能
从功能上分为随机存取存储器RAM和只读存储器ROM。RAM特点：正常工作时可读可写，掉电时数据丢失。ROM特点:正常工作时可读不可写,掉电时数据保留。
二、半导体存储器结构
1.ROM、RAM结构框图以及两者差异
2.二极管ROM点阵图
三、存储器容量扩展 ★
位扩展：增加数据位数；字扩展：增加存储单元；字位全扩展。

第8章 脉冲的产生和整形电路
重点：555电路及其应用 ★
一、 用555电路组成施密特触发器
1. 电路如图6.1所示

2。 回差计算

回差
3。 对应输入波形、输出波形如图6.2所示
二、 用555电路组成单稳态电路
1. 电路如图6。3所示
稳态时

2. 脉宽参数计算
3. 波形如图6。4所示
三、 用555组成多谐振荡器
1. 电路组成如图6。5所示

2. 电路参数：
充电:；
放电:
周期

第9章 数/模 和 模/数 转换电路
一、 D/A 转换器
D/A 转换器的一般形式为: ，为比例系数,为输入的二进制数，D/A 转换器的电路结构主要看有权电阻、T型电阻网络D/A 转换器等。
T型电阻网络D/A转换器输出电压和输入二进制数之间关系的推导过程。
二、 A/D 转换器
1. A/D 转换器基本原理
取样定理：为保证取样后的信号不失真恢复变量信号,设采样频率为，，则
A/D 转换器过程：采样、保持、量化、编码
2. 典型A/D 转换器的工作原理
逐次逼近型A/D 转换器原理
双积分型A/D 转换器的原理
