中一管三神仙沟跨渠工程交工验收资料.doc

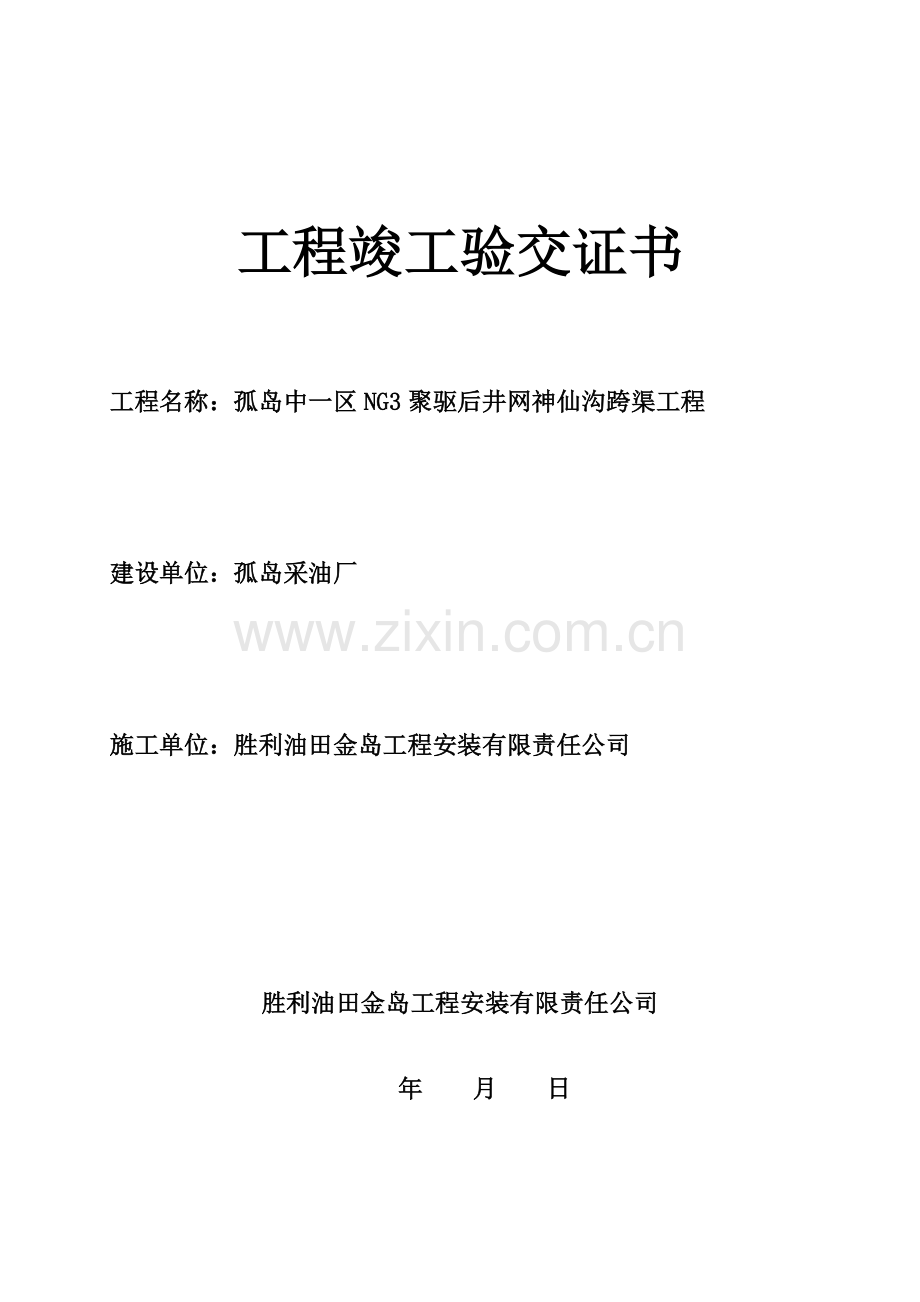

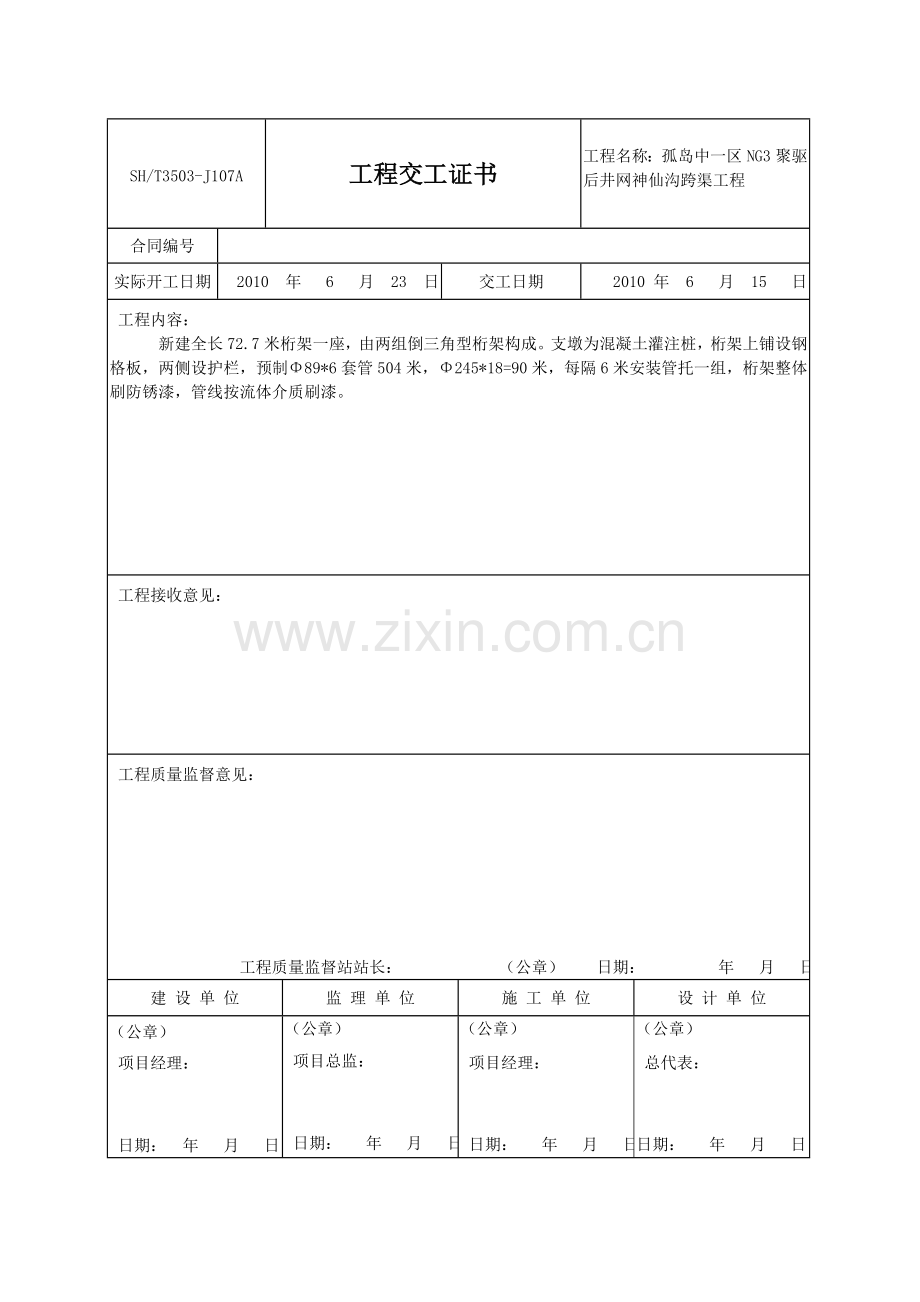

工程竣工验交证书工程名称：孤岛中一区NG3聚驱后井网神仙沟跨渠工程建设单位：孤岛采油厂施工单位：胜利油田金岛工程安装有限责任公司胜利油田金岛工程安装有限责任公司 年 月 日SH/T3503-J107A工程交工证书工程名称：孤岛中一区NG3聚驱后井网神仙沟跨渠工程 合同编号实际开工日期2010 年 6 月 23 日交工日期2010 年 6 月 15 日工程内容：新建全长72.7米桁架一座，由两组倒三角型桁架构成。支墩为混凝土灌注桩，桁架上铺设钢格板，两侧设护栏，预制89*6套管504米，245*18=90米，每隔6米安装管托一组，桁架整体刷防锈漆，管线按流体介质刷漆。工程接收意见：工程质量监督意见：工程质量监督站站长： （公章） 日期： 年 月 日 建 设 单 位监 理 单 位施 工 单 位设 计 单 位（公章）项目经理：日期： 年 月 日（公章）项目总监：日期： 年 月 日（公章）项目经理：日期： 年 月 日（公章）总代表：日期： 年 月 日工程竣工报验单工程名程：孤岛中一区NG3聚驱后井网神仙沟跨渠工程致：胜利监理公司我方已按设计要求完成了孤岛中一区NG3聚驱后井网神仙沟跨渠工程，经自检合格，请予以检查和验收。附件：竣工报告承包单位（章）项目经理日期审查意见：项目监理机构总监理工程师日期YQ-1-16竣 工 报 告工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程工程造价60万工程地址孤岛工程类别新建建设单位孤岛采油厂设计单位胜利油田勘察设计研究院监理单位胜利监理公司施工单位胜利油田金岛工程安装公司合同工期天开工日期2010.6.20竣工日期竣工条件具备情况我方已按设计要求完成孤岛中一区NG3聚驱后井网神仙沟跨渠工程，经自检合格，请予以检查和验收。检查、评定遗留内容施 工 单 位监 理 单 位建 设 单 位项目经理：（签章） 年 月 日总监理工程师：（签章） 年 月 日项目负责人：（签章） 年 月 日施工现场质量管理检查记录开工日期： 年 月 日工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程开工报告建设单位孤岛采油厂项目负责人设计单位胜利油田胜利勘察设计研究院项目负责人监理单位胜利监理公司总监理工程师施工单位胜利油田金岛工程安装有限责任公司项目经理项目技术负责人序号项目检查情况1质量管理体系质量责任制岗位责任制、设计交底会制度、技术交底会制度、挂牌制度等已建立落实组织机构确定工程项目的项目经理、技术负责人、施工管理负责人和质量检查人员质量目标目标明确，单位工程合格率100%质量检验计划制定了质量检验计划，并经技术负责人审核，项目经理审批2有要求的专业工种人员持证上岗情况焊工、无损检测人员、管工的资格证书或上岗操作证书齐全3施工图（会）审查情况施工图设计文件已经孤岛采油厂基建办组织（会）审查，胜利油田胜利勘察设计研究院进行了设计交底，孤岛采油厂已确认4施工组织设计、施工方案及审批施工组织设计、主要施工方案已编制，审查审批手续齐全5施工技术标准配备情况国家标准 5 项，行业标准 7 项，满足工程建设需要6计量器具的检定与校准计量器具已检定或校准，并在有效期内7现场的材料、设备存放与管理按材料、设备性能要求制定了管理措施、制定，其存放符合施工组织设计平面图的要求8综合施工质量水平评定考核制度施工质量水平评定考核已建立、健全，考核制度落实（见标注）检查结论： 通过上述项目的检查，胜利油田金岛工程安装有限责任公司项目经理部质量管理体系建立健全，质量责任措施得力，管理制度明确到位，主要专业工种人员资格和上岗证书齐全，施工图审查已完成，施工组织设计、主要施工方案逐级审批，施工技术标准配备满足工程建设需要，计量器具的检定、校准符合规定，现场的材料、设备存放与管理符合要求，综合施工质量技术水平评定考核制度已建立落实总监理工程师 （建设单位项目负责人） 年 月 日注：“施工技术标准施工的其他行为”主要指：（1） 未建立或认真执行班组自检、互检、交接检制度的；（2） 按标准规定应当进行检查而未进行检查或检查不合格按合格使用的；（3） 未及时进行分项工程评定、检验评定不真实的，质量保证资料整理不及时、真实、完整的；孤岛中一区NG3聚驱后井网神仙沟跨渠工程单位（子单位）工程质量控制资料核查记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程施工单位胜利油田金岛工程安装有限责任公司序号项目资料名称份数核查意见核查人1通用图纸会审记录1符合要求2施工技术交底记录4符合要求3设计变更文件3符合要求4工程联络单3符合要求8单位（子单位）工程质量交工验收申请报告（*）1符合要求9单位（子单位）工程质量验收记录（*）1符合要求10设备基础水泥出厂质量证明文件和试验报告10符合要求11砖出厂质量证明文件和试验报告2符合要求12钢筋质量证明文件和试验报告22符合要求13防腐材料出厂质量证明文件和试验报告2符合要求14混凝土试块试验报告5符合要求15砂浆试块试验报告2符合要求16砂、石子或轻骨料试验报告4符合要求17混凝土、砂浆、马蹄脂配合比设计报告5符合要求18土壤、回填土分层试验报告2符合要求19打（试）桩记录1符合要求20检验批、分项、分部工程质量验收记录29符合要求30钢结构材料和附件出厂质量合格证或检验报告23符合要求31焊接工艺评定被告1符合要求32焊缝射线检测报告5符合要求33焊缝超声波检查报告1符合要求34焊缝磁粉检测报告5符合要求35焊缝渗透检测报告12符合要求36隐蔽工程检查记录2符合要求37钢结构安装记录3符合要求38涂装施工记录1符合要求40检验批、分项、分部工程质量验收记录12符合要求结论：共 项，经审查符合要求 项施工单位项目经理：年 月 日总监理工程师：（建设单位项目负责人）： 年 月 日孤岛中一区NG3聚驱后井网神仙沟跨渠工程单位（子单位）工程质量交工验收申请报告孤岛采油厂项目经理部：（建设单位名称）下列单位（子单位）工程已完工，预试运合格。根据国家和行业工程施工质量验收规范的规定，下列单位（子单位）工程质量检查评定合格，质量控制资料符合要求。特申请下列单位（子单位）工程质量交工验收。序号单位工程名称及编号自评结果备注1孤岛中一区NG3聚驱后井网神仙沟跨渠工程合格施工单位单位盖章单位（项目）负责人： 年 月 日监理单位意见单位盖章总监理工程师： 年 月 日建设单位意见 单位盖章单位（项目）负责人： 年 月 日孤岛中一区NG3聚驱后井网神仙沟跨渠工程单位（子单位）工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程分部工程数2施工单位胜利油田金岛工程安装有限责任公司技术负责人刘玉鑫开工日期年 月 日项目经理部项目技术负责人交工日期年 月 日序号项目验收记录验收结论1分部工程名称共2分部，经查2分部符合标准及设计要求 2分部同意施工单位评定结果，验收合格2质量控制资料共 项，经审查符合要求 项，经核定符合规范要求项共 项，经核查符合规范要求 项3预试运情况合格合格验收单位施工单位设计单位监理单位建设单位工程质量监督机构单位盖章：单位（项目）负责人：年月日单位盖章：单位（项目）负责人：年月日单位盖章：总监理工程师：年月日单位盖章：单位（项目）负责人：年月日单位盖章：单位（项目）负责人：年月日注：大型项目设计单位必须参加单位（子单位）工程质量验收，中小型项目设计单位可不参加单位（子单位工程质量验收）土建工程分部（子分部）工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程分项工程数4施工单位胜利油田金岛工程安装有限责任公司技术部门负责人刘玉鑫质量部门负责人张德勇分包单位分包单位负责人分包单位技术负责人序号分项工程名称检验批数施工单位检查评定结果验收意见1基桩工程1评定合格验收合格2墩台工程1评定合格3钢筋工程1评定合格4预埋件1评定合格质量控制资料经审查共4项 份符合要求经核查4项 份符合规范要求验收单位分包单位项目经理： 年 月 日施工单位项目经理： 年 月 日勘察单位项目经理： 年 月 日设计单位项目经理： 年 月 日监理（建设）单位总监理工程师：（建设单位项目技术负责人） 年 月 日基桩分项工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程检验批数1施工单位金岛工程安装公司项目经理刘玉鑫专业技术负责人安旭东序号检验批编号施工单位检查评定结果监理（建设）单位验收结论1混凝土灌注桩 编号01评定合格2以下空白34567891011施工单位检查评定结果评定合格项目技术负责人： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目代表） 年 月 日混凝土灌注桩检验批质量验收记录表（SY42072007）工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠分项工程名称混凝土灌注桩验收部位混凝土灌注桩施工单位金岛工程安装公司专业负责人安旭东项目经理刘玉鑫施工执行标准名称及编号SY4207-2007检验批编号01质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1混凝土灌注桩所用材料的品种、规格、性能等应符合现行国家产品标准和设计要求符合产品标准及设计要求2混凝土强度等级应符合设计要求符合设计要求3钢筋骨架配筋和定位应符合设计要求符合设计要求4清孔及孔底标高应符合设计要求符合设计要求5灌注桩施工完毕后应对单桩承载力进行检测及桩体质量进行检查符合要求项目允许偏差，mm实测偏差或实测值6孔径d3100610061006100610061007孔深摩擦桩设计值端承桩50+设计值12550125506100610061006100一般项目项目允许偏差，mm实测偏差或实测值1孔的中心位置mm群桩100单排桩503025302030252倾斜度直桩1/100斜桩2.5%设计倾斜度3孔内沉淀土的厚度，mm摩擦桩0.4d0.6d端承桩设计规定值4清孔后砂浆指标相对密度1.051.21.11.11.081.121.151.11粘度、含砂率17s20s，4%施工单位检查评定结果项目专业质量检查员： 经检查主控项目符合设计要求，一般项目合格，评定合格 质检员：年 月 日监理（建设）单位验收结论监理工程师（建设单位项目代表）： 年 月 日注：d为设计桩直径。墩台分项工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程检验批数1施工单位金岛工程安装有限责任公司项目经理刘玉鑫专业技术负责人安旭东序号检验批编号施工单位检查评定结果监理（建设）单位验收结论1混凝土墩台 编号02评定合格2以下空白34567891011施工单位检查评定结果评定合格项目技术负责人： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目代表） 年 月 日混凝土墩台检验批质量验收记录表（SY42072007）表7.46工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠分项工程名称混凝土墩台施工验收部位混凝土墩台施工单位金岛工程安装公司专业负责人安旭东项目经理刘玉鑫施工执行标准名称及编号SY4207-2007检验批编号02质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1墩台所用材料的品种、规格、性能等应符合现行国家产品标准和设计要求符合产品标准和设计要求2混凝土强度等级应符合设计要求符合设计要求项目允许偏差，mm实测偏差或实测值1断面尺寸承台20101513墩台身15墩台帽102垂直或斜坡墩台身0.2%H3顶面标高承台1581110墩台104轴线偏移承台151086墩台身10墩台帽105预埋件位置5346跨径（度）中小型302023大型L0/3000一般项目1墩台裂缝宽度应小于设计要求与规范规定符合要求2蜂窝、麻面不应超过同侧面积的1%符合要求3承台、墩帽无掉边、掉角及蜂窝麻面符合要求4表面平整密实符合要求施工单位检查评定结果经检查主控项目符合设计要求，一般项目合格，评定合格 质检员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目代表）： 年 月 日注：H为结构高度，L0为设计单跨长度。钢筋分项工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程检验批数1施工单位金岛工程安装有限责任公司项目经理刘玉鑫专业技术负责人安旭东序号检验批编号施工单位检查评定结果监理（建设）单位验收结论1钢筋 编号03评定合格2以下空白34567891011施工单位检查评定结果评定合格项目技术负责人： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目代表） 年 月 日钢筋工程检验批质量验收记录表（SY42072007）表7.49工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程分项工程名称钢筋验收部位施工单位金岛工程安装公司专业负责人安旭东项目经理刘玉鑫施工执行标准名称及编号SY42072007检验批编号03质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1钢筋、焊条材料的品种、规格、性能等应符合现行国家产品标准和设计要求符合国家产品标准和设计要求2钢筋的位置应符合设计要求符合设计要求3钢筋的搭接长度以及弯钩的设置应符合设计要求符合设计要求一般项目项目允许偏差mm实测偏差或实测值1受力钢筋的排距52同排受力钢筋的间距203箍筋、横向水平钢筋、螺旋筋间距2004混凝土保护层厚度柱、梁5基础、墩台10施工单位检查评定结果经检查主控项目符合设计文件要求，一般项目合格，评定合格。项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目代表）： 年 月 日预埋件分项工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程检验批数1施工单位金岛工程安装有限责任公司项目经理刘玉鑫专业技术负责人安旭东序号检验批编号施工单位检查评定结果监理（建设）单位验收结论1预埋件 编号04评定合格2以下空白34567891011施工单位检查评定结果评定合格项目技术负责人： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目代表） 年 月 日预埋件检验批质量验收记录表（SY42072007）表7.50工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程分项工程名称预埋件验收部位施工单位金岛工程安装公司专业负责人安旭东项目经理刘玉鑫施工执行标准名称及编号SY42072007检验批编号04质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1预埋件材料的品种、规格、性能等应符合现行国家产品标准和设计要求符合国家产品标准和设计要求2预埋件的埋设位置应符合设计要求符合设计要求3预埋件的锚筋长度或锚固螺栓长度应符合设计要求符合设计要求一般项目项目允许偏差mm实测偏差或实测值1预埋件的中心位置102预埋件的锚筋长度或锚固螺栓长度203预埋件的标高5施工单位检查评定结果经检查主控项目符合设计文件要求，一般项目合格，评定合格项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目代表）： 年 月 日钢结构工程分部（子分部）工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程分项工程数3施工单位胜利油田金岛工程安装有限责任公司技术部门负责人刘玉鑫质量部门负责人张德勇分包单位分包单位负责人分包单位技术负责人序号分项工程名称检验批数施工单位检查评定结果验收意见1钢桁架制作1评定合格验收合格2桥面结构安装1评定合格3钢结构防腐1评定合格质量控制资料经审查共3项 份符合要求经核查3项 份符合规范要求验收单位分包单位项目经理： 年 月 日施工单位项目经理： 年 月 日勘察单位项目经理： 年 月 日设计单位项目经理： 年 月 日监理（建设）单位总监理工程师：（建设单位项目技术负责人） 年 月 日钢桁架制作分项工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程检验批数1施工单位金岛工程安装有限责任公司项目经理刘玉鑫专业技术负责人安旭东序号检验批编号施工单位检查评定结果监理（建设）单位验收结论1钢桁架制作 编号05评定合格2以下空白34567891011施工单位检查评定结果评定合格项目技术负责人： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目代表） 年 月 日桁架制作检验批质量验收记录表（SY42072007）表7.61工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠分项工程名称桁架制作验收部位桁架施工单位金岛工程安装公司专业负责人安旭东项目经理刘玉鑫施工执行标准名称及编号SY4207-2007检验批编号05质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1桁架制作所用的钢材、焊接材料、紧固件等主要材料及成品应按GB50205的相关规定进行进场验收和检验符合要求2桁架结构尺寸、构件规格、焊缝尺寸应符合设计要求符合设计要求3一级、二级焊缝质量等级、缺陷分级应符合GB50205的相关规定符合要求4焊缝表面不应有裂纹、焊瘤等缺陷。一级、二级焊缝不应有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不应有咬边、未焊满、根部收缩等缺陷符合要求项目允许偏差，mm实测偏差或实测值5桁架跨度L243，7L245，103-56桁架跨中高度10587桁架跨中拱度设计要求起拱L/5000设计未要求起拱10，5758桁架构件轴线交点错位3.0211-221221.51一般项目1焊缝感观应达到：外形均匀、成型较好，焊渣和飞溅物基本清除干净2设计要求顶紧的节点，其顶紧接触面应有75%以上的面积紧贴施工单位检查评定结果经检查主控项目符合设计文件要求，一般项目合格，评定合格项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目代表）： 年 月 日注：L为桁架的跨度。桥面结构安装分项工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程检验批数1施工单位金岛工程安装有限责任公司项目经理刘玉鑫专业技术负责人安旭东序号检验批编号施工单位检查评定结果监理（建设）单位验收结论1桥面结构安装 编号06评定合格2以下空白34567891011施工单位检查评定结果评定合格项目技术负责人： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目代表） 年 月 日桥面结构安装检验批质量验收记录表（SY42072007）工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠分项工程名称桁架安装验收部位桁架施工单位金岛工程安装公司专业负责人安旭东项目经理刘玉鑫施工执行标准名称及编号SY4207-2007检验批编号06质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1桁架安装的地脚螺栓规格及其紧固等应符合设计要求符合设计要求2桥面结构安装焊缝的质量等级及检验标准应符合设计要求符合设计要求项目允许偏差，mm实测偏差或实测值3支承面标高3.0212水平度L/10004地脚螺栓（锚栓）中心偏移5.032434233445预留螺栓孔中心偏移10.06地理螺栓（锚栓）露出长度30.0201920122019202221207地理螺栓（锚栓）螺纹长度30.0121729282516182019168桁架定位轴线10.0869桁架跨中垂直度h/250且15.05610桁架侧向弯曲矢高L30mL/1000且10.01130mL60mL/1000且30.0151812L60mL/1000且50.0一般项目1桥面底与其支承面要紧贴平稳，其顶紧接触面不应少于70%，且边缘最大间隙不应大于0.8mm符合要求2爬梯、栏杆、走道板安装应牢固，线条顺直，不应歪斜、扭曲符合要求3桥面结构的表面应干净，主要表面不应有疤痕、油污、泥砂等污垢符合要求项目允许偏差，mm符合要求4支座底板四角相对高差2.01.511.61.311.21.31.41.21.35支座底板预留螺栓孔中心偏移1.511.210.511.20.50.81.31.16防护栏杆高度15.0立柱间距15.0施工单位检查评定结果经检查主控项目符合设计文件要求，一般项目合格，评定合格项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目代表）： 年 月 日注1：h为桁架的高度；注2：L为桁架的跨度。钢结构防腐分项工程质量验收记录工程名称孤岛中一区NG3聚驱后井网神仙沟跨渠工程检验批数1施工单位金岛工程安装有限责任公司项目经理刘玉鑫专业技术负责人安旭东序号检验批编号施工单位检查评定结果监理（建设）单位验收结论1钢结构防腐 编号07评定合格2以下空白34567891011施工单位检查评定结果评定合格项目技术负责人： 年
