(完整版)CAD左手键及加载过程

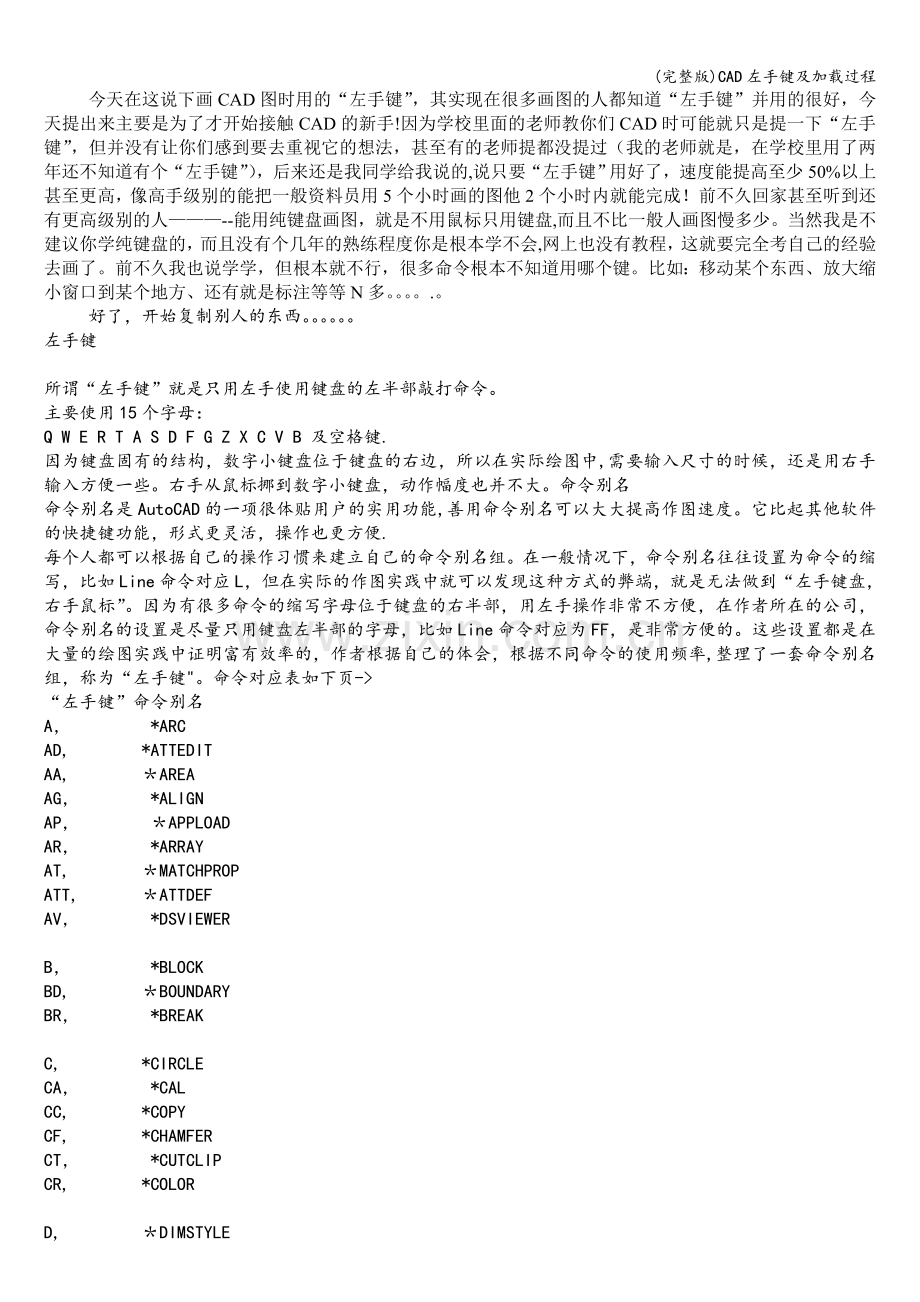

今天在这说下画CAD图时用的“左手键”，其实现在很多画图的人都知道“左手键”并用的很好，今天提出来主要是为了才开始接触CAD的新手!因为学校里面的老师教你们CAD时可能就只是提一下“左手键”，但并没有让你们感到要去重视它的想法，甚至有的老师提都没提过（我的老师就是，在学校里用了两年还不知道有个“左手键”），后来还是我同学给我说的,说只要“左手键”用好了，速度能提高至少50%以上甚至更高，像高手级别的能把一般资料员用5个小时画的图他2个小时内就能完成！前不久回家甚至听到还有更高级别的人———--能用纯键盘画图，就是不用鼠标只用键盘,而且不比一般人画图慢多少。当然我是不建议你学纯键盘的，而且没有个几年的熟练程度你是根本学不会,网上也没有教程，这就要完全考自己的经验去画了。前不久我也说学学，但根本就不行，很多命令根本不知道用哪个键。比如：移动某个东西、放大缩小窗口到某个地方、还有就是标注等等N多。。。。.。
好了，开始复制别人的东西。。。。。。
左手键

所谓“左手键”就是只用左手使用键盘的左半部敲打命令。
主要使用15个字母：
Q W E R T A S D F G Z X C V B 及空格键.
因为键盘固有的结构，数字小键盘位于键盘的右边，所以在实际绘图中,需要输入尺寸的时候，还是用右手输入方便一些。右手从鼠标挪到数字小键盘，动作幅度也并不大。命令别名
命令别名是AutoCAD的一项很体贴用户的实用功能,善用命令别名可以大大提高作图速度。它比起其他软件的快捷键功能，形式更灵活，操作也更方便.
每个人都可以根据自己的操作习惯来建立自己的命令别名组。在一般情况下，命令别名往往设置为命令的缩写，比如Line命令对应L，但在实际的作图实践中就可以发现这种方式的弊端，就是无法做到“左手键盘，右手鼠标”。因为有很多命令的缩写字母位于键盘的右半部，用左手操作非常不方便，在作者所在的公司，命令别名的设置是尽量只用键盘左半部的字母，比如Line命令对应为FF，是非常方便的。这些设置都是在大量的绘图实践中证明富有效率的，作者根据自己的体会，根据不同命令的使用频率,整理了一套命令别名组，称为“左手键"。命令对应表如下页->
“左手键”命令别名
A， *ARC
AD, *ATTEDIT
AA, ＊AREA
AG， *ALIGN
AP， ＊APPLOAD
AR， *ARRAY
AT, ＊MATCHPROP
ATT, ＊ATTDEF
AV， *DSVIEWER

B， *BLOCK
BD, ＊BOUNDARY
BR， *BREAK

C, *CIRCLE
CA， *CAL
CC, *COPY
CF, *CHAMFER
CT， *CUTCLIP
CR, *COLOR

D, ＊DIMSTYLE
DA， ＊DIMANGULAR
DB， ＊DIMBASELINE
DC, *DIMORDINATE
DD, ＊DIMDIAMETER
DE， *DIMLINEAR
DG, ＊DIMALIGNED
DR， ＊DIMRADIUS
DT， *DIST
DV, ＊DVIEW
DZ, *LEADER

E, *ERASE
ED, ＊DDEDIT
ES, *ELLIPSE
EG， *LENGTHEN
EX, *EXTEND
ER， ＊LAYER
EE, *LINETYPE

F, *FILLET
FC， ＊POLYGON
FD, *OPEN
FE, ＊EXPORT
FF, *LINE
FG， ＊PLINE
FGE， *PEDIT
FW, *LINEWEITH
FS, *OFFSET
FT, ＊FILTER
FV, *MOVE
FX, ＊PROPERTIES

G， ＊GROUP

R, *PAN
RW， *REDRAW
RA, ＊RAY
RD, *REDO
RE， *REGEN
REE， *RENAME
REC, ＊RECTANG
RT, *ROTATE
RR， *RENDER

SA, ＊SAVEAS
SV, *SAVE
SC, *SCALE
SD, ＊DDSELECT
SS, *HATCH
ST, ＊STYLE

T, ＊TRIM
TB, *TOOLBAR
TE， *TOLERANCE
TT， ＊TEXT
TTT, *MTEXT

V, *UNDO
VV， ＊UNITS
VW， *VIEW

W, *WBLOCK
WW, ＊MIRROR
WE, *WEDGE

X, *EXPLODE
XA, ＊XATTACH
XB, *XBIND
XC, *XCLIP
XX， *XLINE

Z， ＊ZOOM
ZA, *ZOOMALL
ZD, *ZOOMDYNAMIC
ZE, ＊ZOOMEXTENTS

RR, ＊3DORBIT
要使左手键生效，首先要对AutoCAD进行配置,把“左手键"命令别名引入AutoCAD，同时配合一些实用的lisp程序，就能使用简短的快捷命令进行绘图了。

配置方法:
在软件的主界面，启动配置AotoCAD程序AutoCAD_NeedforSpeed,只要单击鼠标配置程序能够对AotoCAD原配置进行备份，引入“左手键"配置,或恢复原配置。这样就可以根据需要自由选择不同的配置。也可以在本教程安装目录下直接运行AutoCAD_NeedforSpeed.exe程序，或拷贝到别的计算机上运行。

有了可以进行一键配置的配置程序,用户可以方便地在任何一台安装有AutoCAD的电脑上应用“左手键".配置程序的大小只有50K，可以方便地放在邮箱，软盘或闪盘上。注意要和Leftkey。pgp文件一起复制到同一文件夹下运行.

配置程序LeftkeySetting是简体中文版的。
对AutoCAD进行"左手键"配置后，就可以配合练习题来熟悉这些快捷命令了。试用版教程里精选了6个练习题，通过实际绘图操作，逐步掌握这些“左手键”快捷命令,逐渐达到“左手键盘，右手鼠标,眼睛看屏幕”的高手境界。当然这需要一个严格训练的过程，需要做更多的绘图练习。

练习的方法是打开练习题后，用快捷命令操作进行抄图。每次记录练习完成的时间，看自己的练习效果,如果有心得体会或是疑惑的地方，可以和作者联系。
AutoCAD的大多数命令都有很多选择项，比如_zoom命令有：

［全部(A)/中心点（C)/动态(D）/范围（E）/上一个（P）/比例（S)/窗口(W)] <实时>：

这样用起来有些麻烦，我们可以通过编写lisp程序把这些命令整合起来，例如za就是zoom All,zc就是zoom Center。在绘图过程中，这些频繁用到的命令用这样的方式整合以后,可以大大提高了绘图速度。据统计一个绘图高手平均每小时能打2000多个命令，而一个不熟练的绘图员，大概每小时能使用的命令不到300个。

快捷命令加上整合命令，才能达到高手的境界,运指如飞，让旁人看得眼花缭乱。
掌握一些绘图技巧，对提高绘图速度也是有很大帮助的。在软件的”绘图技巧”里收集整理了一些实用的绘图技巧，了解它并在实际绘图过程中应用，会让你受益非浅。

以上东西不知道你们看懂了多少，现在再把“左手键”加载的过程给你们看一遍吧：

工具———-—-自定义--————编辑程序参数,照着这打开就是下面的记事本:：

然后再复制左手键里的命令(是从A到Z的全部啊):

再到刚刚打开的记事本，把它拉到最后如下：

再把刚刚复制的命令从记事本的最后一行开始粘贴上去:

然后点击保存就行了：

可以了，命令加载就完成了。现在要做的就是关闭CAD，重新打开，输入左手命令就能用了！!！

好了，现在再把上面的命令的具体把啥复制过来,下面的命令你们可以自己复制下来做成一个文档或图片的形式，画图的时候慢慢的对照着，把它记熟了就好了！

A
＊ARC
创建圆弧
AD
＊ATTEDIT
改变属性信息
AA
＊AREA
计算对象或指定区域的面积和周长
AG
*ALIGN
将对象与其他对象对齐
AP
*APPLOAD
加载或卸载应用程序
AR
＊ARRAY
阵列
AT
＊MATCHPROP
将选定对象的特性应用到其他对象
ATT
＊ATTDEF
创建属性定义
AV
*DSVIEWER
鸟瞰视图

B
＊BLOCK
创建块
BD
＊BOUNDARY
从封闭区域创建面域或多段线
BR
＊BREAK
打断选定对象

C
*CIRCLE
创建圆
CA
*CAL
计算算术和几何表达式
CC
*COPY
复制对象
CF
*CHAMFER
为对象的边加倒角
CT
*CUTCLIP
剪切图形
CR
＊COLOR
设置新对象的颜色

D
*DIMSTYLE
创建和修改标注样式
DA
＊DIMANGULAR
创建角度标注
DB
*DIMBASELINE
从上一个标注或选定标注的基线处创建标注
DC
＊DIMORDINATE
创建坐标点标注
DD
＊DIMDIAMETER
创建圆和圆弧的直径标注
DE
*DIMLINER
创建线性标注
DG
*DIMALIGNED
创建对齐线性标注
DR
*DIMRADIUS
创建圆和圆弧的半径标注
DT
*DIST
测量两点之间的距离和角度
DV
＊DVIEW
定义平行投影或透视视图
DZ
*LEADER
创建连结注释与几何特征的引线

E
*ERASE
从图形中删除对象
ED
*DDEDIT
编辑文字、标注文字、属性定义和特征控制框
ES
＊ELLIPSE
创建椭圆
EG
＊LENGTHEN
修改对象的长度和圆弧的包含角
EX
＊EXTEND
延伸对象
ER
*LAYER
管理图层和图层特性
EE
＊LINETYPE
加载、设置和修改线型

F
＊FILLET
倒圆角
FC
＊POLYGON
创建闭合的等边多段线
FD
*OPEN
打开现有的图形文件
FE
＊EXPORT
以其他文件格式输出
FF
*LINE
创建直线段
FG
＊PLINE
创建二维多段线
FGE
*PEDIT
编辑多段线和三维多边形网格
FW
＊LWEITH
设置线宽、线宽显示选项线宽单位
FS
＊OFFSET
偏移
FT
＊FILTER
为对象选择创建过滤器
FV
*MOVE
移动对象
FX
＊PROPERTIES
控制现有对象的特性

G
＊GROUP
对象编组
R
*PAN
在当前视口中移动视图
RW
*REDRAW
刷新当前视口中的显示
RA
*RAY
画射线
RD
＊REDO
撤销前面UNDO 或 U 命令的效果
RE
＊REGEN
从当前视口重生成整个图形
REE
＊RENAME
修改对象名
REC
＊RECTANG
绘制矩形多段线
RT
＊ROTATE
旋转
RR
*RENDER
渲染

SA
*SAVEAS
另存为
SV
＊SAVE
保存
SC
＊SCALE
按比例放大或缩小对象
SD
＊DDSELECT
选项设置
SS
＊HATCH
用无关联填充图案填充区域
ST
*STYLE
创建、修改或设置命名文字样式
T
＊TRIM
修剪对象
TB
*TOOLBAR
显示、隐藏和自定义工具栏
TE
*TOLERANCE
创建形位公差
TT
*TEXT
创建单行文字对象
TTT
＊MTEXT
创建多行文字对象
V
＊UNDO
撤消命令
VV
＊UNITS
控制坐标和角度的显示格式并确定精度

W
＊WBLOCK
将对象或块写入新的图形文件
WW
＊MIRROR
镜像
WE

＊WEDGE

创建三维实体并使其倾斜面沿 X 轴方向

X
*EXPLODE
将合成对象分解成它的部件对象
XA
＊XATTACH
将外部参照附着到当前图形
XB
＊XBIND
将外部参照依赖符号绑定到当前图形中
XC
＊XCLIP
定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面
XX
*XLINE
创建无限长的直线（即参照线）

最常用“左手键”快捷命令表
A
＊ARC
创建圆弧
AD
＊ATTEDIT
改变属性信息
AG
*ALIGN
将对象与其他对象对齐
AR
＊ARRAY
阵列

B
*BLOCK
创建块
BR
＊BREAK
打断选定对象

C
*CIRCLE
创建圆
CA
＊CAL
计算算术和几何表达式
CC
＊COPY
复制对象
CF
*CHAMFER
为对象的边加倒角

D
*DIMSTYLE
创建和修改标注样式
DA
＊DIMANGULAR
创建角度标注
DD
＊DIMDIAMETER
创建圆和圆弧的直径标注
DE
＊DIMLINER
创建线性标注
DG
＊DIMALIGNED
创建对齐线性标注
DR
＊DIMRADIUS
创建圆和圆弧的半径标注

E
*ERASE
从图形中删除对象
ES
＊ELLIPSE
创建椭圆
EX
*EXTEND
延伸对象

F
*FILLET
倒圆角
FC
*POLYGON
创建闭合的等边多段线
FF
*LINE
创建直线段
FS
＊OFFSET
偏移
FV
*MOVE
移动对象

R
*PAN
在当前视口中移动视图
RA
＊RAY
画射线
RD
＊REDO
撤销前面UNDO 或 U 命令的效果
REC
＊RECTANG
绘制矩形多段线
RT
＊ROTATE
旋转

SC
＊SCALE
按比例放大或缩小对象
SD
*DDSELECT
选项设置
T
*TRIM
修剪对象

V
＊UNDO
撤消命令

WW
＊MIRROR
镜像

XX
*XLINE
创建无限长的直线（即参照线）

Z
*ZOOM
放大或缩小视中对象的外观尺寸
ZA
*ZOOMALL
缩放全部
ZD
*ZOOMDYNAMIC
动态缩放
ZE
＊ZOOMEXTENTS
缩放范围

其他“左手键”快捷命令表
AA
*AREA
计算对象或指定区域的面积和周长
AP
＊APPLOAD
加载或卸载应用程序
AT
*MATCHPROP
将选定对象的特性应用到其他对象
ATT
*ATTDEF
创建属性定义
AV
＊DSVIEWER
鸟瞰视图

BD
*BOUNDARY
从封闭区域创建面域或多段线

CT
*CUTCLIP
剪切图形
CR
*COLOR
设置新对象的颜色

DB
＊DIMBASELINE
从上一个标注或选定标注的基线处创建标注
DC
*DIMORDINATE
创建坐标点标注
DT
*DIST
测量两点之间的距离和角度
DV
*DVIEW
定义平行投影或透视视图
DZ
＊LEADER
创建连结注释与几何特征的引线

ED
＊DDEDIT
编辑文字、标注文字、属性定义和特征控制框
EG
＊LENGTHEN
修改对象的长度和圆弧的包含角
ER
＊LAYER
管理图层和图层特性
EE
＊LINETYPE
加载、设置和修改线型

FD
＊OPEN
打开现有的图形文件
FE
＊EXPORT
以其他文件格式输出
FG
*PLINE
创建二维多段线
FGE
*PEDIT
编辑多段线和三维多边形网格
FW
＊LWEITH
设置线宽、线宽显示选项线宽单位
FT
*FILTER
为对象选择创建过滤器
FX
＊PROPERTIES
控制现有对象的特性

G
*GROUP
对象编组
RW
＊REDRAW
刷新当前视口中的显示
RE
*REGEN
从当前视口重生成整个图形
REE
*RENAME
修改对象名
RR
＊RENDER
渲染

SA
*SAVEAS
另存为
SV
*SAVE
保存
SS
＊HATCH
用无关联填充图案填充区域
ST
＊STYLE
创建、修改或设置命名文字样式
TB
＊TOOLBAR
显示、隐藏和自定义工具栏
TE
*TOLERANCE
创建形位公差
TT
＊TEXT
创建单行文字对象
TTT
*MTEXT
创建多行文字对象

VV
*UNITS
控制坐标和角度的显示格式并确定精度

W
＊WBLOCK
将对象或块写入新的图形文件
WW
*MIRROR
镜像
WE

＊WEDGE

创建三维实体并使其倾斜面沿 X 轴方向

X
*EXPLOPE
将合成对象分解成它的部件对象
XA
＊XATTACH
将外部参照附着到当前图形
XB
＊XBIND
将外部参照依赖符号绑定到当前图形中
XC
*XCLIP
定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面
