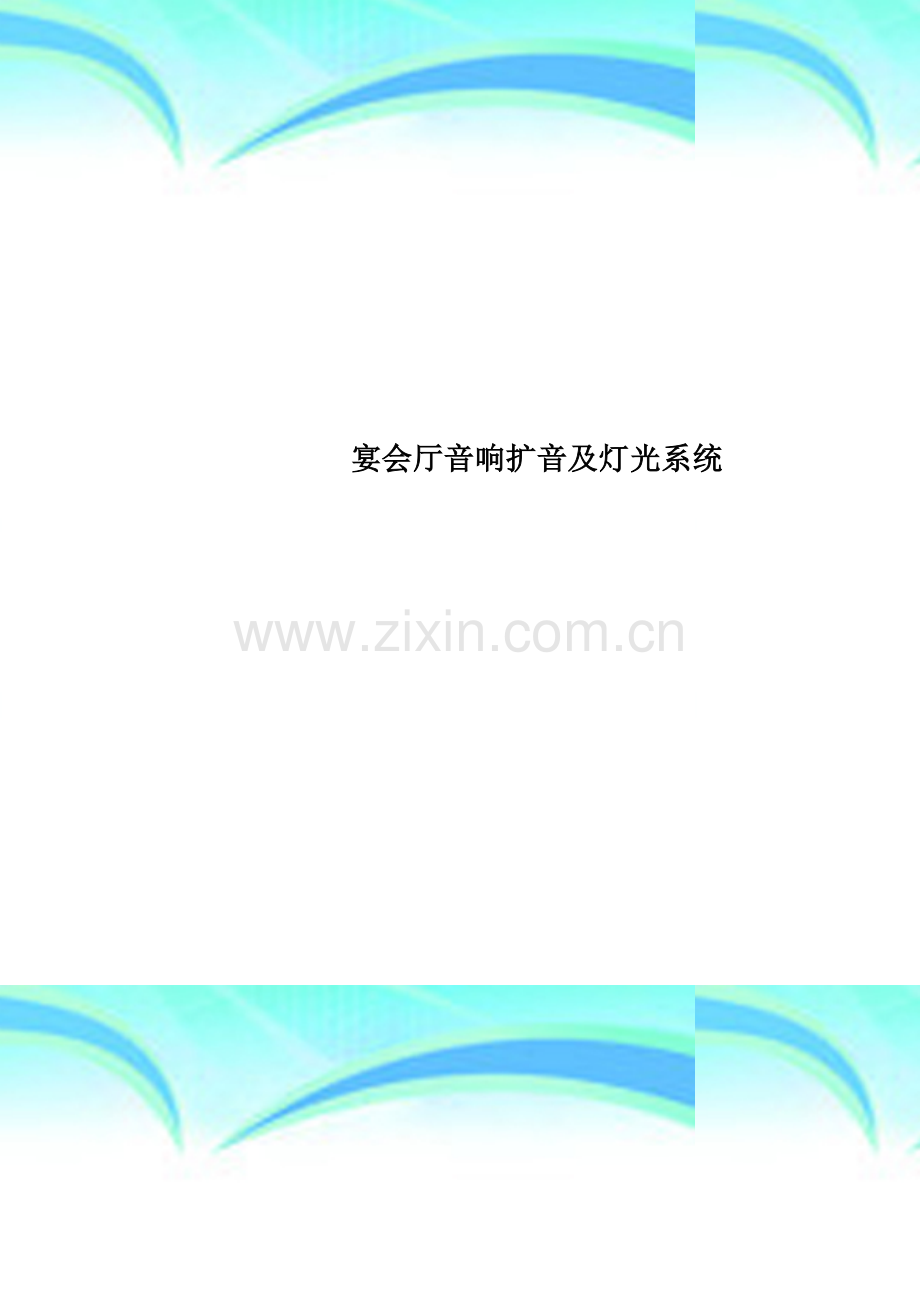

宴会厅音响扩音及灯光系统

———————————————————————————————— 作者：
———————————————————————————————— 日期：

13

个人收集整理 勿做商业用途
宴会厅音响扩音系统
一、宴会多功能厅概述
宴会厅是接待场所的主力豪华多功能厅，代表的形象,举行诸如--重要的餐饮招待会、国际会餐、音乐招待会、嘉华年会、鸡尾酒会、婚宴招待、古典舞会、新闻发布等重要宴会;因而选用美观、先进、音质优美的灯光音响系统是必要的.
1 设计依据
    根据贵方所提供的平面图纸功能要求,严格遵照国家文化行业的有关规定，具体设计依据如下:
    （1）《建筑设计防火规范》（GBJ16—87）
    (2）《歌舞厅照明及灯光污染限定标准》（WH0201－94）
    （3）《民用建筑电气设计规范》（JGF/T16－92）
    (4）《中华人民共和国文化部行业标准》歌舞厅音响系统声学特性指标(WH0301－93）
    (5)《厅堂音响系统的声学特性指标要求》（JB　GYJ125）
    （6）《厅堂音响系统特性的测量方法》（GB/T4959－95）
    （7)《厅堂音响系统设备互联的优选电气配接值》（SJ2112－XX）
2 设计指标
    在工程项目中，多功能厅、宴会厅、会议室、迪斯科舞厅、卡拉OK厅、KTV包房、礼堂、公共广播系统等专业场所都属音响工程，但严格地说，音响工程是一项系统工程。它涉及到视听系统、灯光系统、建筑学、室内学和装饰声学等范畴，要求其符合各项规范要求，获得良好的整体效果，需要把多学科的技术与艺术融为一体。因此对音响系统的设计要求为：
    1) 要有足够大的音量。因为在系统中音量是最重要的目标,如音量不足，其它目标都无从谈起，所以一定要根据中华人民共和国文化行业WH0301－93为标准。场合的最大声压级，语言扩声为90dB；一级卡拉OK厅≥103dB；一级迪斯科舞厅≥110dB。
    2) 要有均匀合理的声场分布,在声场中扬声器重放的声音分布尽可能要均匀，依国家规定扬声器重放场的声压级在（1KHZ－63KHZ之间不大于8dB，100HZ处不大于10dB）属于不均匀度，所以在设计时一定要特别注意此范围。
    3) 要有良好的音质，音质主要取决于两个方面，即系统的失真度和传输频率特性,按《中华人民共和国文化行业标准WH0301－93》规定，允许非线性失真度为5％以下传输频率的特性指标,在40HZ－12500HZ以内允许＋4dB～－8dB。另外音质好坏取决于音乐和语言的清晰度，但标准的清晰度没有笼统的要求指标，一般可根据“调制传递函数(Modulation Transfer Function)确定的语言清晰度指数（STI)不应小于0.35一般宜在0。5以上。
    4) 要尽可能小的本底噪声,因噪声主要来源于环境噪声和设备噪声，对于环境噪声因地理位置没法改变，故无能为力，而设备噪声,主要受线路的排布设备之间的连接方法、屏蔽方法等影响，可以采用优良设备来减少其噪声。
    5) 要有适当的传声增益，标准规定：传声增益应不小于－10dB~－6dB,还要依据声源距离每增加一倍声压级约减少6dB的规率而进行增益。
    6） 要有良好的声反馈嘨叫抑制能力。
    7) 要有良好的声像定位。
    8) 要操控灵活可靠。文档为个人收集整理，来源于网络本文为互联网收集，请勿用作商业用途

          二、 系统组成

    考虑到宴会厅的实际使用功能，即要有自己的特色，又要符合科学规律和先进的系统设计思想，按照音响为主、建声为辅的原则，电声系统设计要与建筑声学设计紧密配合,使电声与建声完美结合，保证声音良好还原和再现,满足实际使用需要.多功能厅的音响系统设计思想、手段和方法要具有先进性和实用性;设备要采用技术含量高、能够体现当前最新科技水平的产品。
    音响系统包括音响设备和声场组成，主要包括声源和它周围的声环境，把声音转变为电信号的话筒，放大信号并对信号加工的设备、传输线，把信号转变为声信号的扬声器和听众区的声学环境。
    1、它有非常强的现场性：音响一般要求音响时在现场实时调控设备，不允许音响师调音时出现一点差错，否则,有可能造成极不良的后果，故无论在音响系统的设计和现场调音时都要确保正常运行。
    2、要保证设备的安全性：音响系统声音变化大，意外情况多，在调音时稍一疏忽，就有可能导致功率放大器或音箱的烧毁，造成不必要的损失，在系统设计和调音时还要注意采取各种措施,尽量减少设备烧毁情况的发生。
3、 音响设备选型及要求
    将声音高保真地、良好的再现是电声系统的最终目的，扬声器和音箱担当的就是这个角色，它将声音信号转换成声波，并将声波辐射出去。音箱和扬声器从表面上看貌似简单，但提高其转换效率,改善其再现音质以及加强其声波辐射能力确是一件十分不容易的事情.可以这样说，音箱和扬声器是电声系统中最薄弱的一个环节，音箱的声学特性在很大程度上决定了再现声音的质量。正是由于音箱尚存大量的待解决的问题，存在较大技术改进的空间,所以新技术在扬声器和音箱方面的应用，对于提高保真度、减少声环境对再现声音的影响和远距离辐射方面会起到显著效果。文档为个人收集整理，来源于网络文档为个人收集整理,来源于网络
4、宴会厅的设计要求
  宴会厅的功能主要以餐饮为主，歌舞为辅，因此系统设计按以下要求：
观众席要求有良好的语言清晰度和足够的声压级。
放送音乐时有良好的声放重音质。
达到广电部GYJ－86厅堂扩声系统“音乐扩声一级”指标，
最大稳态总声压级:100HZ－6.3KHZ
≥103dB（粉红噪声时的A声压）
频响范围（音箱):36HZ－18KHZ
声场不均匀度：≤8dB（100HZ－6.3KHZ）
传输增益：1000HZ－6300HZ范围≥－8dB
Ⅳ、场内扩声系统电声指针
频率响应：20－20KHZ范围内－3dB
总谐波失真：小于百分之一(＜1％）
讯噪比：＞80dB
要有足够的响度
要有较高的清晰度和适当的混响及有益的反射声，达到适当的声音丰满度,以及增加来自测向前次反射声所获得的立体感。视觉和听觉的方位感比较统一。
无明显的噪声干扰
2 宴会厅设计
2。1 宴会厅舞台扩声系统
    本宴会厅尺寸：长度30米,宽度15米，高度6米。根据餐厅音响设计思路，我们把整个大厅的声场分为两部分：表演区域和会餐区,表演区的声压按照国家一级厅堂标准，应该达到98dB以上；根据点声源法则中的倒数平方规律，跟离每增加一倍声压衰减6dB,以此类推距离主音箱1米处声压就要有120dB，经过多种音箱的灵敏度和功率的比较，最后我们选定DUSBEETLES TH15为主扩声音箱，它具有比大部分同级音箱更高的灵敏度,能承受更大的功率，其频响特性使其在同一频率而不同的声压级时，频响特性曲线没有不同，故可加上均衡器来调节得理想的频响反映，单只音箱的功率为450W RMS，为增强表演时的低频要求，另辅助DUSBEETLES SW1000两只超重低音做低音补偿。会餐区声压应达到105dB以上，由于会餐区的横向距离太大了，为了增加四周声压，改善场内声压的均匀度,增加了4只DUSBEETLS TH12后场补声音箱，，功率为350W，目的是照顾每一个餐桌音质的平衡，每一位听从都可清晰地听到主持的讲话，消除了混音,与之相配的功放为FLKS UK1100 UK2200 UK900型功放。
    1） 调音台
 Allen ＆ Heath GL2400/16（艾伦/英国）具有左右声道、单声道叠加，4编组、6个辅助通道、7×4矩阵。具备18个输入通道，包括2个立体声通道.左右信道/主信道输出，4个可声像控制编组。6个辅助发送信道，其中每个信道配备推子前/后切换开关，>2个立体声信道，每个信道备有话筒与双立体声行输入。7x4 矩阵,单通道能被用于左右叠加、或调音师喇叭监听通道.立体声通道的话筒输入可以用交换跳线接到矩阵，4段EQ、2段扫变，100Hz 高通滤波器，独立的幻象供电与相位转换开关。专用主输出及立体声监听电平表. 内部跳线帽，可选 EQ 前/后辅助输出、直接输出与其它选项.所有推子均带有静音、电平表和 AFL. 具备1kHz 正弦/粉红噪声发生器,内置电源及带有MPS12后备电源插口。本文为互联网收集,请勿用作商业用途个人收集整理，勿做商业用途
    2） 功放机
    扬声器系统要高质量的重放出各种音乐节目,那么根据音乐信号的属性，其峰值因子约为10—15dB从保证音质这个角度来说功放应在此动态范围内不发生任何限幅情况,即功放的最大输出功率应是扬声器额定功率的5—8倍，这样的功率配置音质虽然很好，但它的投资会很大，因此一般都会把这个功率配比定在1—2倍扬声器单元的额定功率。1—2倍这个范围也许太空泛了,我们可以给大家一个较具体的经验。
    在一些要求低而投资有限工程功放的功率起码相当于音箱的额定功率，但要非常注意保持声音不失真，过小的功率配置看起来不会损坏扬声器单元,其实不然，过小的功率极易发生过载削波,产生大量谐波,烧毁高音单元。
    一般工程建议功放的功率是1.5倍,而低音部份最好超过1.5倍,这样才能获得足够的力量感。
       功放选用了FLKS UK系列功放，具有与本公司系列扬声器完全匹配的性能，从而使整个系统获得最佳性能.各个通道中独立、可扫描高/低通滤器可优化超低音扬声器或整个系统的输出，从而在任何系统中都可获得最音频品质和性能。
  FLKS独特的EEENGINE（引擎）技术使得系统能够异常高效地运行，通过大幅降低AC电能消耗和降低发热，最终降低运行成本.用最新的接地设计电路，可提高整机可靠性，以及降低失真和电压波动。采用最新的电源供电技术可提供更大的功率输出，并能对大范围的负载变化取得最佳的功率匹配。输出模拟保护用来保护功放，使其在苛刻的工作条件下,保证演出顺利进行,不出现由功放产生的工作失误.
    带光耦限幅器的功率输出电路，当输入幅度过荷时，输出保持在最大的功率（0.1％TMD）输出电平，不会产生过荷削波，确保扬声器系统及功放工作安全。具有DC（直流）保护、RF保护、热保护、限流保护和短路保护线路，确保设备工作安全可靠.DEJ功放的特点就是极准确的声音解析力，清晰的高频响应,以及结实而不模糊兼动人心魄的低音响应.准确的说，FLKS功放出来的声音是对声音信号极准确的再现，重现出世界上最佳的声音是我们产品追求的目标，这也是DEJ功放能放出动人声音的原因。
    3) 均衡器
   YAMAHA均衡器为双31段，1/3倍频程图式均衡器均衡器。均衡器是一种可以分别调节各种频率成分电信号放大量的电子设备，通过对各种不同频率的电信号的调节来补偿扬声器和声场的缺陷，补偿和修饰各种声源及其它特殊作用,一般调音台上的均衡器仅能对高频、中频、低频三段频率电信号分别进行调节。
    图示均衡器,通过面板上推拉键的分布，可直观地反映出所调出的均衡补偿曲线，各个频率的提升和衰减情况一目了然，它采用恒定Q值技术,每个频点设有一个推拉电位器，无论提升或衰减某频率，滤波器的频带宽始终不变。使用在专业扩声上，31段均衡器是1/3倍频程均衡器，多数有在比较重要的需要精细补偿的场合下,图示均衡器结构简单，直观明了。
   个人收集整理，勿做商业用途文档为个人收集整理，来源于网络
多功能厅扩声系统设备配置清单及报价
序号
品名
品牌型号
规格参数
数量
单位
备注
1
全频音箱
DUSBEETLES TH15
大功率的二分频扬声系统. 一个￠100mm音圈15"低音扬声器和一个可90°旋转的80°x 60°号角配于3”高效率的DRS高频压缩驱动器组成，多点吊挂方式设计，功率： 450 W RMS;最大功率： 900 W ；灵敏度： 99dB(1 W/m)；最大声压级：128dB ；辐射角: 60°x 80°；阻抗 ： 8 Ohms; 频率响应： 50 Hz～19 KHz；
6
只
甲壳虫/德国
2
舞台返听音箱
DUSBEETLES DB112
专业同轴15英寸监听音箱。功率：450W，阻抗:8欧、频率响应：55—19KHZ，辐射角：80＊80度
2
只
甲壳虫/德国
3
辅助音箱
DUSBEETLS TH12
功率：350W，低音12寸+1.75寸高音，频响：55HZ—19KHZ，辐射角:80＊60
4
只
甲壳虫/德国
4
超重低音音箱
DUSBEETLES SW1000
倒相式设计，所有单元均采用大功率,长冲程,对称磁路.频率响应±3dB 40Hz-250Hz 1 Watt@1m 频率响应±10dB 35Hz-300Hz 1 Watt＠1m 灵敏度(dB SPL） 106dB 1 Watt＠1m 145dB MAX 阻抗(ohms） 8Ω 200Hz 功率 1000w Nominal 2000w Continuous 分频点 12dB/Octave 35Hz
4
只
甲壳虫/德国
5
功率放大器
FLKS UK1100
功率:550W/8Ω 835W/4Ω 1375W/2Ω；桥接：1635W/8Ω ；信噪比：105db；阻尼系数：500:1； 频率应:+/0。1dB，20Hz+20khZ；谐波失真:≤+/-0.01％Rated Power@8Ω 1KHZ
4
台
中国
6
功率放大器
FLKS UK2200
功率:2*1100W/8Ω 2＊1730W/4Ω;桥接:2375W/8Ω ；信噪比：120dB 阻尼系数：600:1；频率响应：±0.1dB,20Hz+20kHz；谐波失真THD：≤±0.01%Rated Power@8Ω 1KHZ
2
台
中国
7
功率放大器
FLKS UK900
功率：2＊450W/8Ω 2＊835W/4Ω；桥接:1375W/8Ω ；信噪比：120dB 阻尼系数：500:1；频率响应：±0。1dB,20Hz+20kHz；谐波失真THD：≤±0.01%Rated Power＠8Ω 2KHZ
2
台
中国
8
图示均衡器
YAMAHA Q2031B
双31段图示均衡器；频率响应：20-20KHz 0。5/—1 dB；总谐波失真：< 0.02%；信噪比:>101dB；通道间串音： 〈—110 dB；动态范围 ： 〉116dB
3
台
雅马哈/日本
9
调音台
Allen ＆ Heath GL2400/16
具有左右声道、单声道叠加,4编组、6个辅助通道、7×4矩阵。具备18个输入通道，包括2个立体声通道。左右信道/主信道输出,4个可声像控制编组。6个辅助发送信道，其中每个信道配备推子前/后切换开关,〉2个立体声信道，每个信道备有话筒与双立体声行输入。7x4 矩阵，单通道能被用于左右叠加、或调音师喇叭监听通道.立体声通道的话筒输入可以用交换跳线接到矩阵，4段EQ、2段扫变，100Hz 高通滤波器，独立的幻象供电与相位转换开关。专用主输出及立体声监听电平表。 内部跳线帽，可选 EQ 前/后辅助输出、直接输出与其它选项。所有推子均带有静音、电平表和 AFL. 具备1kHz 正弦/粉红噪声发生器，内置电源及带有MPS12后备电源插口。
1
台
艾伦/英国
10
处理器
Admark DX360
配有3个输入和6个输出,内部集成了分频、均衡、路由控制、延时器、压限器等音频处理工具。每个输入都可控制增益、延时和6个滤波器（若选择为参数均衡器，每个滤波器都可作为下限或上限频率滤波器).支持USB电脑控制，配备PC操作软件，可在电脑上直观方便地对系统进行各项调整。
1
台
德国
11
效果器
雅马哈 REV100
内置99种效果,各参数可调，性价比极高
1
台
雅马哈/日本
12
无线手持话筒
森海塞尔ew135/g3
无线频率范围 516 ..... 865 MHz
传输/接收频率个数 1680
预设套数 12
切换频宽 42 MHz
峰值频偏 +/— 48 kHz
降噪器 HDX
频率响应范围 (话筒) 80。。。。.18000 Hz
信噪比 > 110 dB（A）
THD, 总谐波失真 〈 0,9 ％
符合规范 ETS 300422 , ETS 300445 , CE ， FCC
天线接口 2 BNC， 50 Ohm
Audio—XLR 接口 6，3 mm
音频输出电平 (平衡) XLR: +18 dBu max
音频输出电平 （非平衡） Jack： +10 dBu max
外形尺寸 (接收机) 212 x 202 x 43 mm
重量 (接收机） 900 g
RF 无线输出功率 30 mW
工作时长(发射机） 〉8 h
外形尺寸 （发射机) d= 50 mm, l= 265 mm
重量 （发射机) 450 g
换能原理/话筒类型 动圈
音频灵敏度
2，1 mV/Pa
声压级 (SPL） 154 dB(SPL) max。
拾取特征 心
4
套
舒尔/美国
13
传声增益提升器
FLKS z900
自动侦测反馈频点，根据反馈量分别自动使用陷波、移频、移相处理器进行反馈抑制，由于采用先进的自识别技术，再有效抑制啸叫的同时又不会对音质造成明显音响，尤其是会议等语音扩声，可显著提高传声增益6-12db，语音清洗干净、饱满通透。
4
台
中国
14
无线领夹话筒
LASING 300
分集式UHF无线传输，抗干扰能力强、不掉线,工作频率可调，发射器接收机均具有液晶信息显示。工作频率：720MHZ—820MHZ
2
套
共4只
15
隐藏式头戴米
SGK
近肤色头戴式话筒，配合领夹话筒发射器使用
4
付
共4只
16
DVD播放机
先锋 DV310
具有面板选取功能，支持USB/DVD/VCD/CD/MP3
1
台
中国
17
电源控制器
声准 8路
8*15A输出，智能开关系统电源,防止误操作并使操作简化。
1
台
中国
18
电脑点歌系统服务器
高清
内置32000首原人原唱高清歌库，19英寸液晶触摸屏，支持及时录音功能,接口：2组视频输出、1组音频输出、1组录音输入.
1
套
中国
19
点歌终端主机
高清
嵌入式设计,多种输出接口。
1
套
中国
20
监听音箱
索威V500
有源2.0
1
对
中国
21
音响电缆
秋叶原2＊2.5
音响工程专用 高传真音响电缆
500
米
中国
22
音频讯号电缆
秋叶原
音响工程专用 高传真音响电缆
300
米
中国
23
设备机柜
定制加强型1。6米
玻璃门可上锁,自带散热系统
2
台
中国
24
音频信息盒
定制
安装于舞台地板，翻盖式地盒
6
套
中国
25
音箱安装构件
定制

8
套
中国
26
配件辅料
定制

1
项
中国
