软件工程学习.doc

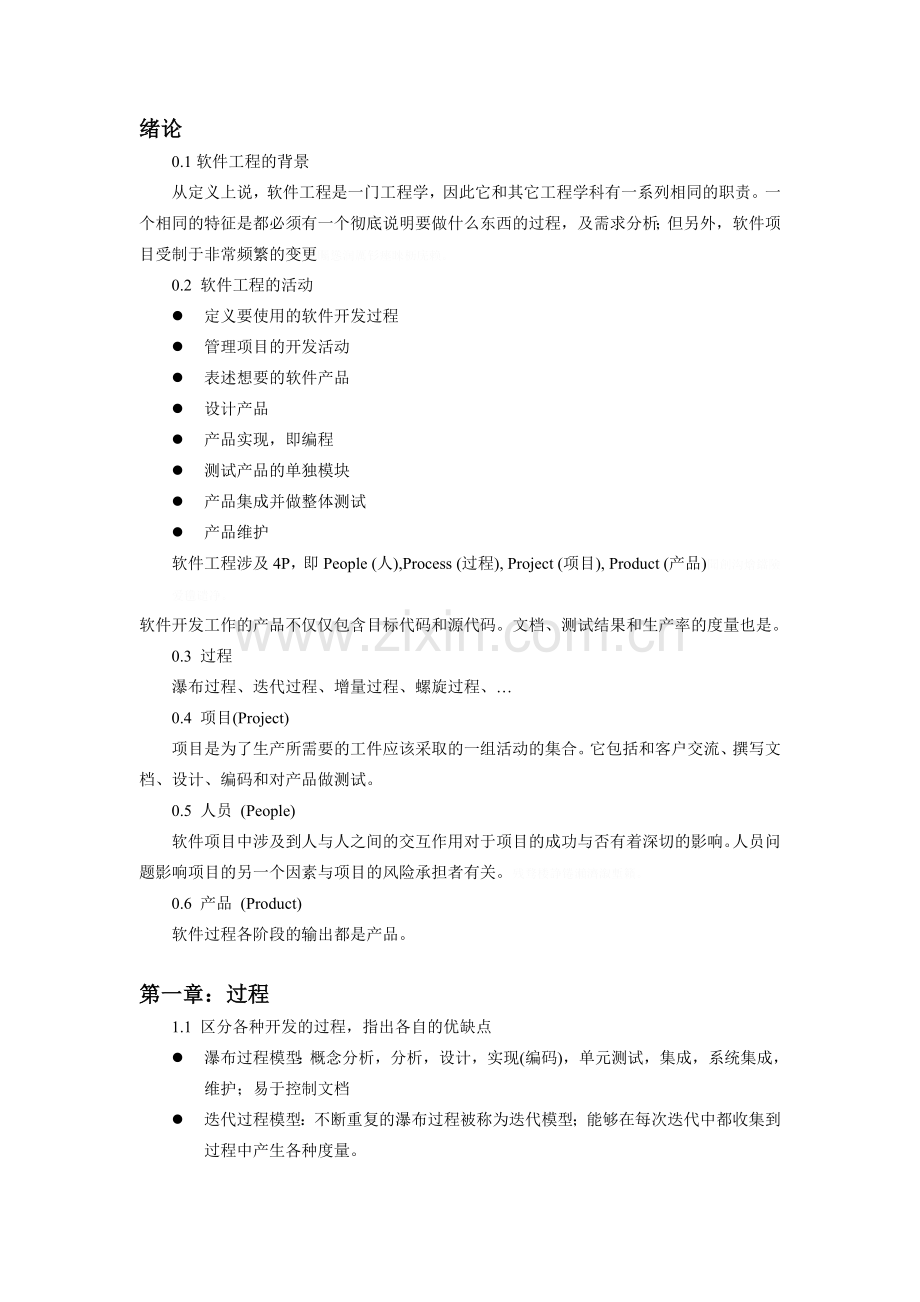

绪论0.1软件工程的背景从定义上说，软件工程是一门工程学，因此它和其它工程学科有一系列相同的职责。一个相同的特征是都必须有一个彻底说明要做什么东西的过程，及需求分析；但另外，软件项目受制于非常频繁的变更矚慫润厲钐瘗睞枥庑赖。0.2 软件工程的活动l 定义要使用的软件开发过程l 管理项目的开发活动l 表述想要的软件产品l 设计产品l 产品实现，即编程l 测试产品的单独模块l 产品集成并做整体测试l 产品维护软件工程涉及4P，即People (人),Process (过程), Project (项目), Product (产品)聞創沟燴鐺險爱氇谴净。软件开发工作的产品不仅仅包含目标代码和源代码。文档、测试结果和生产率的度量也是。0.3 过程瀑布过程、迭代过程、增量过程、螺旋过程、0.4 项目(Project)项目是为了生产所需要的工件应该采取的一组活动的集合。它包括和客户交流、撰写文档、设计、编码和对产品做测试。0.5 人员 (People)软件项目中涉及到人与人之间的交互作用对于项目的成功与否有着深切的影响。人员问题影响项目的另一个因素与项目的风险承担者有关。残骛楼諍锩瀨濟溆塹籟。0.6 产品 (Product)软件过程各阶段的输出都是产品。第一章：过程1.1 区分各种开发的过程，指出各自的优缺点l 瀑布过程模型：概念分析，分析，设计，实现(编码)，单元测试，集成，系统集成，维护；易于控制文档l 迭代过程模型：不断重复的瀑布过程被称为迭代模型；能够在每次迭代中都收集到过程中产生各种度量。l 螺旋过程模型：该过程需要经历多次需求分析/设计/实现/测试这组顺序活动。这样做的主要原因是基于规避风险的需要；缺点：每次都要保持文档的一致性。酽锕极額閉镇桧猪訣锥。l 增量过程模型：在迭代过程模型基础上，每次迭代只是前一次的基础上增加少量功能。l 统一软件开发过程(面向对象开发过程)1.2 量化定义软件的质量1.3 理解所需要的文档第二章：项目管理2.1 项目管理简介2.1.1 项目管理的含义项目管理是指在有限的时间和资金内管理产品的生产过程。因为需要人力资源，所以项目管理不仅涉及到技术和组织方面的技能，而且涉及到管理人员的艺术。彈贸摄尔霁毙攬砖卤庑。2.1.2 项目管理的要素l 结构(涉及到组织元素)l 管理过程(参与人员的职责和监督)l 开发过程(方法、工具、语言、文档和支持)l 进度(开展工作各部分的时间安排)2.1.3 主要变量：成本、性能、质量和进度2.1.4 项目管理过程的典型路线图1. 了解项目内容、范围和期限2. 确定开发过程(方法、工具、语言、文档和支持)3. 设定组织结构4. 明确管理过程(各参与人员的职责)5. 制定时间表(工作各部分的时间安排)6. 制定人力计划7. 风险管理8. 确定要生产的文档9. 开始执行项目2.2管理项目人员2.2.1 专业精神2.2.2 人员管理的重要性开发软件需要的首要因素是人员2.2.3 企业的视角2.2.4 管理层的视角2.2.5 工程师的视角2.3 组织人员的选择2.3.1 沟通管理2.3.2 职责结构的选择2.3.3 项目人员的来源2.4 识别和规避风险2.4.1 风险定义风险就是在项目过程中有可能发生的某些意外事情，而且在最糟的情况下将对项目产生巨大的负面影响甚至导致失败。风险有两种类型謀荞抟箧飆鐸怼类蒋薔。l 能够避免或则绕开的风险(“被消除”)，比如项目领导离开公司l 不能避免的风险，比如没法做的事情识别第二类风险可以在项目浪费资源之前就终止它。2.4.2 风险管理概论l 识别(心态：设法持续的识别风险)l 规避计划l 划分优先级l 消除或者减弱风险2.4.3 风险识别2.4.4 风险规避风险规避是指减轻甚至消除风险的过程。有两种方法：一时改变项目的需求，这样引起风险的问题就不再存在；第二种方法是通过技术开发解决这个问题。2.5 选择开发工具和支持2.5.1 过程方法：可选的方法有瀑布、螺旋、统一和增量2.5.2 工具2.5.3 抉择：开发还是购买2.5.4 语言选择2.5.5 文档2.5.6 支持服务一个项目需要众多人的支持，包括系统管理员、网络管理员、数据库管理员、秘书等等。项目经理需要确保能够获得这些人员的服务。厦礴恳蹒骈時盡继價骚。2.6 创建时间表：概要的计划1. 标出必须关注的里程碑l 通常包括交付日期2. 基于上述内容引入所需要的里程碑l 例如：在交付之前做好系统测试3 列出第1次迭代l 通常应该在功能上保持简单l 好处：磨练自身的开发过程 4. 列出识别和规避风险的任务l 从项目启动就开始5. 标出中期附近还没有分配任务的时间(例如，周)6. 完成时间表第三章 需求分析(一)本章讨论对于软件需求的整体分析。3.1.1 需求分析的含义要建造某个事物，必须首先了解这个“事物”是什么样子。了解并用文档描述这个事物的过程被称为“需求分析”。需求通常表达应用是用来做什么的；需求分析的输出是一份文档，通常被称为需求规格说明书或者软件需求规格说明书(SRS)。茕桢广鳓鯡选块网羈泪。3.1.2 C需求和D需求将需求分为两个层次，第一层记录了客户的需要和要求，使用他们明白的语言进行描述。这个结果被称为“客户需求”或者“C需求”。C需求的首要读者是客户群体，其次是开发人员。第二层需求则按明确的、有组织的形式来记录。他们被称为“开发人员需求”或者“D需求”。D需求的首要读者是开发人员，其次是客户群体。鹅娅尽損鹌惨歷茏鴛賴。3.1.3 为什么必须书写需求没有这样的文档，小组无法真正了解需要完成的目标是什么，无法正确地检查产品，无法正确地测试产品，无法跟踪生产效率，无法获得足够的实践数据，无法估计下一项工作的规模和工作量，更无法满足客户的要求。籟丛妈羥为贍偾蛏练淨。3.1.4 典型的需求分析过程路线图1.识别“客户”2.访谈“客户代表”l 识别需要和要求l 使用工具帮助表达l 绘制GUI草图l 确定硬件环境3. 用标准文档格式撰写C需求4. 检查C需求（当客户批准后）5. 构建D需求3.1.5 需求分析的挑战和益处 使开发人员和客户将要开发的应用取得理解并达成一致。含有缺陷的需求将导致项目代价增加20到50倍。3.2 与客户交流3.2.1 需求的来源 人是需求的唯一来源3.2.2 识别风险承担者 对于项目的成果承担风险和享有利益的人被称做风险承担者。因此，它们是应用的“客户”：使用该软件的人，公司的业主，应用开发人员etc.預頌圣鉉儐歲龈讶骅籴。3.3 描述客户(C)需求3.3.2 用例需求通常可以被看成是应用和应用的外部代理(例如用户)之间的交互。用用例图可以描述。3.3.3 数据流图(为与客户沟通所用)某些需求可以是很自然地描述为进程元素之间的数据流。在数据流图中，节点表示进程单元，用圆形或者矩形表示。节点之间的箭头代表数据流，箭头上标注数据的类型。数据存储用一对水平的平行线表示，平行线之间是数据储存的名字，代表数据存放的位置。外部代理用矩形表示。渗釤呛俨匀谔鱉调硯錦。3.3.4 状态变迁图（为与客户沟通所用）对于事件驱动型的应用，采用状态变迁图来描述是非常有效的。（自动机和Petri网的变形）3.3.5 草拟用户界面的其它接口客户通常在看到应用的图形界面（GUI）时才能够想象这个应用未来的样子，所以帮助客户描述应用的一个好办法就是开发GUI的草稿。铙誅卧泻噦圣骋贶頂廡。3.3.6 C需求表述总结和指南1/2l 如果需求涉及到用户和应用软件之间的交互，则通过用例进行描述1. 给用例命名。2. 识别用例的“主角”。（外部的使用角色通常是一个人）3. 描述用户和应用的活动系列l 尽量减少分支l 使用通用的形式 2/2 l 如果需求涉及到进程元素，并需要获得输入并产生输出，则使用数据流图进行描述。1. 识别进程元素（通常是概要的）：使用圆形或者矩形表示2. 识别数据的来源和去向：使用位于一对平行线之间的名称来表示3. 在进程之间标识数据的流向，说明每个数据的类型l 若需要涉及到应用软件的全部状态（或者部分状态）1. 识别状态 （每个状态通常都是一个动词的被动形式）：使用圆角的矩形来表示。2. 用特殊的箭头标识初始状态3. 识别引起状态变迁的事件（指模块外部发生的事情）：使用带有标识的箭头来表示它4. 识别子状态：使用嵌套的矩形表示。3.4 应用于C需求的方法论、工具和网络有大量的方法论可以用于表述需求。这里仅给出关于其中一部分方法论的总结。l 结构化分析给数据流和功能分解定义了正式的形式。特别是结构化分析和设计技术是处理体系规格的一种系统方法。结构化分析方法主要是从系统功能的角度来观察应用软件，这个功能视图最终将被分层的详细功能所实现；擁締凤袜备訊顎轮烂蔷。l 实时系统可以通过状态变迁图得到有效的描述。3.5 快速原型、可行性研究和概念证明3.5.1 “快速原型”是对目标软件的部分实现，通常会涉及到重要的图形用户界面（GUI）部分。建立快速原型能够有效地获取客户的需求，并且识别和规避部分项目的风险。增进对客户真实需求的充分理解能够省去因需求误会导致的昂贵的返工费用，并可提前消除未来可能引发的障碍。（原型越详细，客户的需求就越容易被理解）。贓熱俣阃歲匱阊邺镓騷。3.5.2 可行性研究有些时候我们根本无法确定客户所提出的需求是否能够真正实现。换句话说，项目都存在一个整体风险，而不是若干集中于某些特定需求的风险。而且，如果这个风险成为现实的话，那么这个项目就变的不可行不值得开发。在这种情况下，就必须对项目进行可行性研究坛摶乡囂忏蒌鍥铃氈淚。第四章 需求分析(二)4.1 详细D需求简介4.1.1 详细D需求的含义软件工程师基于一个基础来进行软件设计和实现，这个基础就是由详细需求构成的。它们也称为“细节需求”、“功能规格说明”、“面向开发人员的需求”或者“D需求”。D需求是一个系统所必须的详细属性和功能的完整列表，它描述了最终的需求细节。其中的每条需求都进行了编号、标识，并且在开发过程中始终保持跟踪。D需求是从C需求扩展而来的，与C需求保持一致。蜡變黲癟報伥铉锚鈰赘。4.1.2 D需求分析的典型路线图l 选择D需求的组织方式l 根据用例生成序列图l 3a. 从C需求中和客户处获得D需求l 3b. 概述测试计划l 3c. 核查l 交由客户确认4.2 D需求的类型1. 功能性需求l 应用软件的功能2. 非功能性需求2.1 性能l 速度l 能力（通信速率）l 储存占用l a. 内存，b. 硬盘2.2 可靠性和易用性2.3 出错性2.4 接口需求应用软件与客户如何交互与其它应用如何接口2.5 限制l 精确性l 工具和语言限制l 设计限制l 采用标准l 使用的硬件平台3. 反面需求反面需求说明软件不应该去做那些事情。从理论上说，反面需求应该有无数条，我们选择那些可以反面说明真正的需求，以及能够消除可能存在的误解的反面需求。買鲷鴯譖昙膚遙闫撷凄。4.3 D需求的预期属性我们已知遗漏需求可能对项目造成巨大的影响。为了确保细节得到足够的覆盖，这里我们介绍D需求应该具备的属性。特别要注意，D需求应该保持整体完整性和一致性。每一条需求都应该能够追溯到设计和实现，能够测试它们的正确性，而且按照恰当的优先顺序来实现这些需求。在实施质量评审时，我们将对需求的这些属性进行评审和检查。綾镝鯛駕櫬鹕踪韦辚糴。4.3.1跟踪功能性需求把需求隐射到相关的设计和实现模块中的能力称之为“可追塑性”。实现这种映射的方法之一是将每条功能性需求对应到目标语言的具体函数中。随着项目的发展，需求文档需要与设计和实现部分保持一致。有些时候为了满足一条需求做出的修改可能会影响到其它需求的实现。正是因为这种多对多的关系非常难以管理，所以我们要设法在需求和函数之间一一映射。驅踬髏彦浃绥譎饴憂锦。4.3.1.2 跟踪非功能性需求（可以是性能要求）上述讨论关注的是功能性需求。设计阶段的目标之一是把每一条非功能性需求对应到单独的设计元素中。对于性能需求，需要去测试速度最慢的处理单元。为了确认非功能性需求，需要把每条需求和一份测试计划联系起来，并最好是在撰写需求的时候进行这个工作。猫虿驢绘燈鮒诛髅貺庑。4.3.2 可测试性和清晰性一条需求必须能够通过测试加以验证，表明该需求得到了正确的实现。只有当一个D需求描述的清晰而且没有二义性，我们才能肯定它是否被正确地实现锹籁饗迳琐筆襖鸥娅薔。4.3.3 优先级通常很难按照进度实现应用软件计划的预算的全部需求。如果进度、成本预算和质量水平都不能变动的话，惟一选择就是改变产品的能力，即：削减预计实现的部分需求。选择那些需求进行削减的过程是有计划地进行的。其中的一种技术就是划分详细需求的优先级别。但是通常区分所有需求的优先级往往会很浪费时间，所以，很多组织把需求分为三个类别（有时是四个）：“基本的”、“希望的”和“可选的”。首先我们要确保项目实现“基本的”需求。需求的优先级会影响到设计，因为希望的和可选的需求通常暗示了应用软件发展的方向。構氽頑黉碩饨荠龈话骛。4.3.4 完整性我们尽力想要使每一条详细需求保持独立，但是在现实中这是不可能的，因为一个需求常常要提到其它需求。一个需求集合的完整性是指该集合中不存在会对集合中所叙述的需求造成危害的遗漏情况。輒峄陽檉簖疖網儂號泶。4.3.5 出错条件对于每一条需求，我们都要思考如果它在错误的环境下实现时会发生什么事情。良好的需求分析应该能够正确处理“非法”输入。尧侧閆繭絳闕绚勵蜆贅。4.3.6 一致性一组D需求是一致的，指的是它们之间没有矛盾冲突。但是随着D需求的数量的增长，保持它的一致性将会变得越来越困难。可以按照面向对象的方式来组织需求避免不一致性，面向对象的方式把D需求划分为若干类。识饒鎂錕缢灩筧嚌俨淒。4.3.7 总结详细需求的撰写过程撰写一条详细需求（1）1.把需求归类于功能性或者非功能性的l IEEE SRS 提示了大部分非功能性需求l 选择组织功能性需求的方法2. 详细的控制规模l 一条功能性需求基本对应于类中的一个方法l 过大：难以管理l 过小：不值得单独跟踪3.尽量保持可追溯性l 确保适于跟踪至设计和实现 4. 使之可被测试l 草拟测试要点，用于确认需求得到满足撰写一条详细需求（2） 5. 确保需求含义清晰、不模糊l 意图不会被误解 6. 划定需求的优先级l 例如：最高（“最基本的”）；最低（“可选的”）；中等（“希望的”） 7. 检查需求集合的完整性l 对每条需求，确保其它必要的相关需求都已经包括在集合之中 8. 包含出错条件l 说明非正常情况的具体特征l 包括关键位置的编程错误 9. 检查一致性l 确保每条需求不会对其它任何需求的任何方面造成矛盾备注：1 关于需求的组织方法在开始撰写D需求之前就必须确定下来2 评估一条需求是否可追溯就是构想该需求的设计并且想象设计如何能够满足这条需求。如果这条需求直接对应类中的一个方法，那么这种追溯性的评估最为简单。凍鈹鋨劳臘锴痫婦胫籴。3 它有助于在撰写需求的同时概括描述该需求的测试要点。这样不仅能够使需求的含义更加清晰，而且还可以检查需求是否可测试恥諤銪灭萦欢煬鞏鹜錦。4 很多需求依赖于特定的数据，因此我们需要指出当输入数据错误或者不一致的情况下这条需求应该如何处理。对于关键需求，还应该包括由于低劣的设计和编程引起的错误鯊腎鑰诎褳鉀沩懼統庫。4.4 序列图序列图是对控制流的一种图形化表示方法，对于表示用例的执行步骤尤其有用。并且序列图除了可以用于进行需求分析，如本章所描述，还可以通过更详细的形式来用于设计。硕癘鄴颃诌攆檸攜驤蔹。序列图要求我们用对象的角度进行思考。在序列图中，每个所涉及的对象的生命周期都分别用一条垂直的实线来表示，实线的顶端标有对象的名称和它所属的类的名称。对象之间的每次交互则通过一条带有箭头的水平线来表示，这条带箭头的线把呼叫服务的对象和提供服务的对象连接起来。（操作：表示由箭头线起点的对象发起并由箭头线终点的对象承担的工作。通常操作在设计阶段都会转化为一个具体的函数）在需求分析阶段，序列图只是用于识别关键的类。阌擻輳嬪諫迁择楨秘騖。4.4 组织D需求的方式4.5.1 组织详细需求的重要性随着需求的增长，未经组织的需求将会无法管理4.5.2 组织详细需求的方法主要来说，D需求可以按照下面的几种方法进行组织：l 根据“特性”（希望外界可以觉察到的服务，往往通过刺激反应这两方面来定义）。这种方法就是通常所认为的按照“需求”进行组织的方式也就是说，需求根据应用软件可感知的特性来进行组织。不过请注意，这种组织方式并没有真正提供任何系统的组织方式，因为它允许应用软件某个部分的特性跳到另一个完全不同的部分的特性。组织详细需求的途径：氬嚕躑竄贸恳彈瀘颔澩。l 根据“模式”（比如：雷达系统可能有训练、正常和紧急三种模式）l 根据“用例”（有时也称做“场景”）。这种方法是统一软件过程推荐的需求组织方式。l 根据“类”。这是一种面向对象的分类方法，使用这种组织方式，我们可以把需求划分成各个类。l 根据“功能的分层结构”（即：把应用软件分解成一组高层的功能集合，继而又把它们分解成为子功能集合，以此类推）。这种方法就是传统地给详细需求按顺序排列的方法釷鹆資贏車贖孙滅獅赘。l 根据“状态”（表明应用与每个状态的具体需求）。3. 详细需求（非OO）3.1 外部接口3.2 功能3.3 性能需求3.4 逻辑数据库要求3.5 设计限制 3.5.1 遵循的标准3.6 软件系统属性 3.6.1 可靠性 3.6.2 易用性 3.6.3 安全性 3.6.4 可维护性 3.6.5 可移植性3.7 详细需求的组织方式 3.7.1 系统模式或者 3.7.2 用例或者 3.7.3 对象或者 3.7.4 特性或者 3.7.5 刺激或者 3.7.6 反应或者 3.7.7 功能分层结构或者 3.7.8 其它3. 详细需求（OO形式） 3.1 外部接口 3.1.1 用户界面 3.1.2 硬件接口 3.1.3 软件接口 3.1.4 通信接口 3.2 类/对象 3.2.1 类/对象1 3.2.1.1 属性（直接的或者继承的） 3.2.1.1.1 属性1. 3.2.1.2 函数（服务，方法，直接的或者继承的） 3.2.1.2.1 功能性需求 . 3.3 性能需求 3.4 设计限制3.5 软件系统属性3.6 其他需求D需求的组织方式通常与应用软件将要采用的体系结构有着密切的关系。例如，如果设计采用面向对象的方式，那么需求的组织方式就应该考虑基于“用例”或者“分类”的方式，因为这样便于进行追溯。怂阐譜鯪迳導嘯畫長凉。4.5.3 基于用例组织详细需求统一软件开发工程提出一种观点：许多需求是按照自然的操作序列发生的。统一软件开发过程推荐按照用例来组织绣球。如果用这种方式组织需求，小型的用例可以用于生成大型的用例，即使用用例“泛化”。谚辞調担鈧谄动禪泻類。4.5.4 基于类组织的详细需求面向对象的方式组织需求：首先确定类别等同于类的选择然后把每条需求分别放置在前面所得出的类别或者类中。做这件事情有两种方法：一是把类仅仅看做是组织需求的方式，但是不认为它们有必要用于实际的设计。另一种方法则在实际的面向对象的设计（和实现）中采用需求分析过程所产生的类。嘰觐詿缧铴嗫偽純铪锩。按照类来组织需求的缺点是由于后期可能改变类所带来的风险，这样就会打破了需求和类之间的对应关系。根据将在设计和实现中使用的类来组织需求的最大优点是它为需求、设计和实现提供了紧密的对应关系。这也是采用OO范型的一个关键益处。此外，与真实世界的概念保持一致的类比那些没有这样做的类更有可能被重用。对许多应用来说，基于类的分类方法带来的优点远远超过了它的缺点。熒绐譏钲鏌觶鷹緇機库。使用OO的方式获取功能性D需求的典型步骤1. 首先列出用例中提及的类。2. 这样得出的类往往并不完整，还需要进一步寻找剩余的“领域”类，这个过程将在后面作出介绍。接着对这些类进行检查。鶼渍螻偉阅劍鲰腎邏蘞。3. 对于得到的每一个类，需求工程师要记录下应用软件需要它提供的所有功能。主要是通过属性和函数这样的形式来达到这个目的的。这个类的对象需要处理的事件也应该具体列出。纣忧蔣氳頑莶驅藥悯骛。随着过程的进展，对D需求进行检查。理想情况下，应该同时提供每个D需求的测试计划，4. 然后根据C需求来对D需求做出检查5. D需求经过客户验证之后进行发布。4.5.5 类的识别用于组织需求的类必须经过认真和恰当的识别。这个步骤是通过确定应用软件的“领域”类来完成的领域类指的是那些特定领域应用软件专用的类。颖刍莖蛺饽亿顿裊赔泷。用例是用于识别领域类的主要来源。从用例中获取所需的类之后，继续补充关键领域类的一个有效方法是进行“罗列和删除”。这个过程包括（1）先列出所有可以想到的合理的侯选类，（2）然后大规模地削减这个列表，直到剩下几个基本的类为此。濫驂膽閉驟羥闈詔寢賻。然后对这些侯选类进行筛选。首先需要指出的是，以后阶段增加一个类比从设计和实现阶段中删除一个类要简单的多，所以只要对侯选类这些领域类的作用有所怀疑，我们就要把它从清单上去掉。銚銻縵哜鳗鸿锓謎諏涼。总结10. 建立一组广泛的、没有重叠的用例。11. 为每个用例绘制序列土l 识别类和对象的时候需要特别小心12. 收集序列图中用到的所有类13. 确定其它基本的领域类14. 根据这些类划分详细的功能性需求5.1 把每个属性作为一个需求5.2 列出这个类必须生成的具体对象5.3 列出这个类的对象需要的所有函数5.4 列出这个类的对象必须做出反应的事件4.5.6 对给定的需求选择正确的类如果按照类组织D需求，遇到的最大困难可能就是决定把一条需求放在哪个类中进行说明。4.5.7 划分实体（实例）的类别应用软件中存在特定的实体（或者叫实例对象，相对于特定的类来说）。4.5.8 连接到测试文档当撰写D需求的时候，应该针对这条需求做一些测试方面的工作。在描述需求的同时准备测试文档有下面几个优点：第一，这样做能够帮助我们进一步明确详细需求。第二，它把项目测试阶段的一部分工作提前到需求阶段。挤貼綬电麥结鈺贖哓类。第五章 软件体系结构第1部分：基础篇5.1系统工程和软件体系结构介绍5.1.1 宏图：系统工程系统工程是将应用分解成软件部分和硬件部分的分析与设计过程。分解的方式有赖于客户的需求，有些则由工程师自行设计。赔荊紳谘侖驟辽輩袜錈。系统工程分析通常从整个系统的需求开始，通过界定软件和硬件间的平衡点，进而将系统分解成软件和硬件两部分。在此之后，将针对系统的软件部分开始应用软件的工程开发过程，并着手进行软件的需求分析，等。塤礙籟馐决穩賽釙冊庫。5.1.2 “软件体系结构”的含义“体系结构”等同于“顶层设计”。对一切应用软件来说，软件体系结构最显著的特征是其在多人开发情况下不相互依赖性。究其原因，是因为大型应用软件被分解为许多组成部分，并分别对每个部分进行设计和实现（“模块化”），之后，再将各部分组装起来。体系结构的选择提供了这种模块化的方式。裊樣祕廬廂颤谚鍘羋蔺。5.1.3 体系结构选择的目标l 可扩展性易于添加新的性能l 可改变性易于适应需求的变更l 简单易于理解易于实现l 有效速度快：较高的执行或编译速度规模小：较少的运行时间或较少的代码量5.1.4 分解首先，了解一下进行软件分解的目的。内聚：是指一个模块内部各组成部分之间相互联系的程度。耦合：是指一个模块与其它模块之间的相互联系程度。高内聚、低偶合的模块化才是有效的模块化。有效的模块化使把复杂问题分解为简单问题成为可能。也是应用软件进行进一步的改进所必须的。低耦合/高内聚的软件体系结构使设计修改能在尽量不影响其他部分的前提下更容易进行。仓嫗盤紲嘱珑詁鍬齊驁。第2部分：提高篇5.2 模型、框架和设计模式分解只是进行设计的一个基本步骤。我们需要协调分解和用例、类、状态转换之间的关系。我们称这些视角为“模型”。绽萬璉轆娛閬蛏鬮绾瀧。详细设计：包括除确定体系结构和代码实现之外的所有设计工作。详细设计介绍了如何定义与体系结构类、领域类相关联的类。骁顾燁鶚巯瀆蕪領鲡赙。5.2.1 使用模型用例模型是组用例集合。主要用于阐明应用思想要完成什么样的功能。最初的用例版本应该满足C需求（有时又称为“业务用例、业务需求”）。随着项目的进行，我们将通过逐步细化的、特定形式的序列图来刻画用例模型。瑣钋濺暧惲锟缟馭篩凉。类模型：迄今为止，已经碰到过大量的类模型（类图）。它们主要用来解释构成应用的各组成模块。类模型又称为对象模型。类模型中应该体现出类的属性和方法。鎦诗涇艳损楼紲鯗餳類。构件模型：是一组数据流图的集合。它描述了应用通过数据流动来完成其它功能的途径。状态模型：是一组状态/转换图的集合。状态模型描述了应用工作的时机。5.2.2 统一建模语言在一个类模型的最高层次上，UML使用术语包(package)来作为体系结构的组成元素。包是一组类的集合。栉缏歐锄棗鈕种鵑瑶锬。抽象类即指那些不能被实例化为对象的类，在UML中用斜体表示。聚合，用端点带有空棱形的线段表示，表明一个类包含另一个类，这种聚合一般通过在该类中定义一个以被包含类为类型的属性的方式来实现。依赖，用带箭头的虚线线段来表示，通常表示一个类中的某个方法依赖于另一个类的性质。辔烨棟剛殓攬瑤丽阄应。5.2.3 框架框架是一组可用于不同应用中的类的集合。框架中的类通常是相互关联系的。它们通常是一些抽象类，可通过继承方式被使用。峴扬斕滾澗辐滠兴渙藺。5.2.4 体系结构的分类l 数据流结构1. 批处理序列2. 管道和过滤器l 独立构件1. 并行通信处理器2. 客户-服务器系统3. 事件系统l 虚拟机1. 解释器2. 基于规则的系统l 仓库结构1. 数据库2. 超文本系统3. 黑板l 层结构5.2.5 设计模式I：引言设计模式是由用来解决某些普遍设计问题的构件，特别是类和对象构成。设计模式适用用于构件软件体系结构阶段和详细设计阶段。下图列出了在构建体系结构阶段具有特殊用途的设计模式。詩叁撻訥烬忧毀厉鋨骜。设计目标设计模式针对一组不同类的对象提供一个接口Faade（外观模式）使得一个对象根据它的当前状态来决定其行为表现State（状态模式）将访问对象组的方法封装到一个集合中，使得客户端代码可以在运行期间选择一种访问方式Iterator(迭代器模式)促进对一个数据源变化感兴趣的多个实体作出变化响应Observer(观察模式)解释采用一种正式的语法来书写的语句Interpreter（解释器模式）5.2.6 构件指一些能够重用的实体，它们在不需要了解软件知识的前提下就能被使用。构件通常以聚合的方式使用其它构件，并通过事件触发机制来与其它构件之间相互通信。则鯤愜韋瘓賈晖园栋泷。5.3 软件体系结构的方案及其它类模型软件设计师通常会开发一个拥有5到7个组成部分的理想模型来描述应用系统的工作方式。下表是一些体系结构模型的概括：胀鏝彈奥秘孫戶孪钇賻。体系结构常用的设计模式注释类别子类别数据流批处理序列可应用Decorator模式独立构件管道和过滤器并行通信进程Observer客户服务器系统Facade事件系统State表示一次业务成功完成虚拟机解释器Interpreter基于规则的系统仓库体系结构数据库Observer，Iterator超文本系统黑板系统分层体系结构大多数的设计模式都由一个抽象层和一个非抽象层共同组成5.3.1 数据流结构某些应用非常适合于以数据在处理单元之间的流动方式这一角度来进行观察。数据流图（DFDs）提供了从数据流动角度观察应用图例。数据流图中的每一个处理单元都被设计成不依赖于其它单元的独立体。数据起源于用户，最终又流回用户，或被帐户数据库所吸收。鳃躋峽祷紉诵帮废掃減。5.3.2 独立构件“独立构件”结构包括那些并行（至少大体上）操作的构件和它们之间持续的通信。5.3.2.1 客户服务器结构和Faade(外观)设计模式在客户服务器结构关系中，服务器构件响应客户的请求而提供服务。客户服务器结构涉及的双方构件之间的关系具有低耦合的优点。在软件工程领域中，这种关系通常应用于需要多人参加的开发项目中。类集合的实现工作很自然地分配给每个人开发人员或者每组开发人员。通常，开发人员都需要使用到其它开发人员开发的类。或者说，开发人员所负责的类集合经常被分为客户方和服务方两个组。这种做法的问题在于随项目的进展，这些类所提供的服务总是处在随时准备变化的状态中。稟虛嬪赈维哜妝扩踴粜。当接口较“窄”时，作为服务器的构件则能有效地发挥作用。“窄”的意思是接口（实际上是一些函数的集合）不包含不必要的成分，并且功能均被良好定义且只集中于一点。Faade开发模式即为一个建立了这样的窄接口的有类组成的包。Faade将只对外公布包中的一个对象，同时隐藏其余对象方式作为与其他包中对象通信的规范。一个包有且只有一个被公开的对象，并且这个对象通常是Faade类的对象。陽簍埡鲑罷規呜旧岿錟。在Faade开发模式下，对包中任一对象的引用均可由调用Faade对象中的一个方法所代替，然后再由这个方法来引用所要求的实际对象。沩氣嘮戇苌鑿鑿槠谔應。5.3.2.2 并行通信处理器结构当多个应用要求并行处理时，并行通信处理器结构是一种常用的选择。并行通信处理器结构适用于那些用来协调概念上相互独立的任务的实际方案。并行通信处理器的优势在于它能够使用系统更加接近于所模拟的对象行为。钡嵐縣緱虜荣产涛團蔺。5.3.2.2.1 Observer（观察者）设计模式“独立构件”结构经常会包含一组数据资源及多个使用这些数据的客户，当数据信息发生变化时，这些客户的信息也要随之更新。懨俠劑鈍触乐鹇烬觶騮。Observer设计模式作为一种体系结构被用来解决这类需求问题。观察者们清楚各自部分的更新要求。5.3.2.3 事件系统结构和State（状态）设计模式时间系统把应用看成是一个构件的集合，每个构件直至发生对它有影响的事件时才有所动作。当一个系统的行为实际上是随着其内部状态的转换而改变时，我们进行系统设计时就可以考虑采用State（状态）设计模式。State设计模式能够解决如何在不知道对象状态的条件下就使用该对象的问题。謾饱兗争詣繚鮐癞别瀘。5.3.3 虚拟机虚拟机结构将应用系统看成是一个用特定语言编写的程序。由于需为这个特定语言创建一个解释器，因此，虚拟机结构对于那些开发过程中需要用某种特定语言来编写若干“程序”来实现一些应用的开发项目来说就非常的适用。呙铉們欤谦鸪饺竞荡赚。5.3.4 仓库（Repository）结构围绕数据建立起来的体系结构是仓库结构。最常见的仓库结构是那些为处理交易而设计的数据库系统。黑板体系结构是为人工智能应用系统开发的，是行为满足登记（posting）规则的仓库。莹谐龌蕲賞组靄绉嚴减。5.3.4.1 使用Iterator(遍历器)设计模式遍历访问仓库成员仓库结构经常应用于那些要求对象聚合（集合）的应用系统中。为了维护聚合对象，系统要求能够“遍历访问”聚合中的全部成员。如果聚合对象必须通过多种不同方式才能进行访问，那么我们就应该采用Iterator(遍历器)设计模式来实现。麸肃鹏镟轿騍镣缚縟糶。5.3.5 分层体系结构分层体系结构是软件制成品的集合，尤其是类集合成的联合体。在分层结构的一般形式中，一个层次至少使用一个其它的层，且至少被一个其它的层所使用。逐层地构建应用系统能够在很大程度上简化开发过程。某些层，如框架层，可以为多个应用提供服务。納畴鳗吶鄖禎銣腻鰲锬。客户服务器结构是一种常见的分层方式。这种方式中，客户方依靠服务器方提供它所需要的服务。客户方软件通常驻留在用户计算机上。風撵鲔貓铁频钙蓟纠庙。5.3.6 在同一应用系统中应用多种体系结构5.3.7 选择体系结构的实际步骤做法：选择体系结构11. 将应用分解为自包含的模块2. 与标准的体系结构进行比较，改进分解l 处理单元上是否需要批量处理，然后执行数据处理？1. 批量序列数据流l 处理单元是否等待数据，然后执行数据处理？1. 管道和过滤器数据流l 是否并行执行进程？1. 并行通信处理器l 进程是否需要支持用户的请求1. 客户服务器l 事件发生时，进程是否需要立即响应1. 事件系统l 每次执行是否需要解释一个脚本1. 解释器l 应用是否主要关注于数据库1. 仓库l 是否需要按层组织1. 分层结构做法：选择体系结构23从上述体系结构中选定一种体系结构4加入在需求分析阶段得到的适合于所选结构的类l 例如，数据流控制元素之间的数据流向l 例如，事件系统控制状态转换5 应用已知的框架和/或设计模式l 如果可指出有益的一类。6 将类划分为包l 理想情况下，大约为48个（大型应用的嵌套包）l 应采用能反映出应用内容的词语给包命名。7 确保各部分的高内聚，外部的低耦合。调整选择结果8 考虑为所有包引进“Faade”对象作为控制接口5.4 用于体系结构的符号、工具和标准5.4.1 符号统一建模语言（UML）是一种被广泛接受的用来描述面向对象设计的图形符号。5.4.2 许多计算机辅助软件开发（CASE）工具被运用于软件开发过程。其中一些工具主要用于描述类及类之间的关系。灭嗳骇諗鋅猎輛觏馊藹。第六章 详细设计第一部分：基础篇6.1 详细设计简介6.1.1 “详细设计”的含义详细设计是指紧挨着体系结构选择阶段之后的所进行的技术性的活动。详细设计的目的是为项目的
