污水处理厂相关设计.ppt

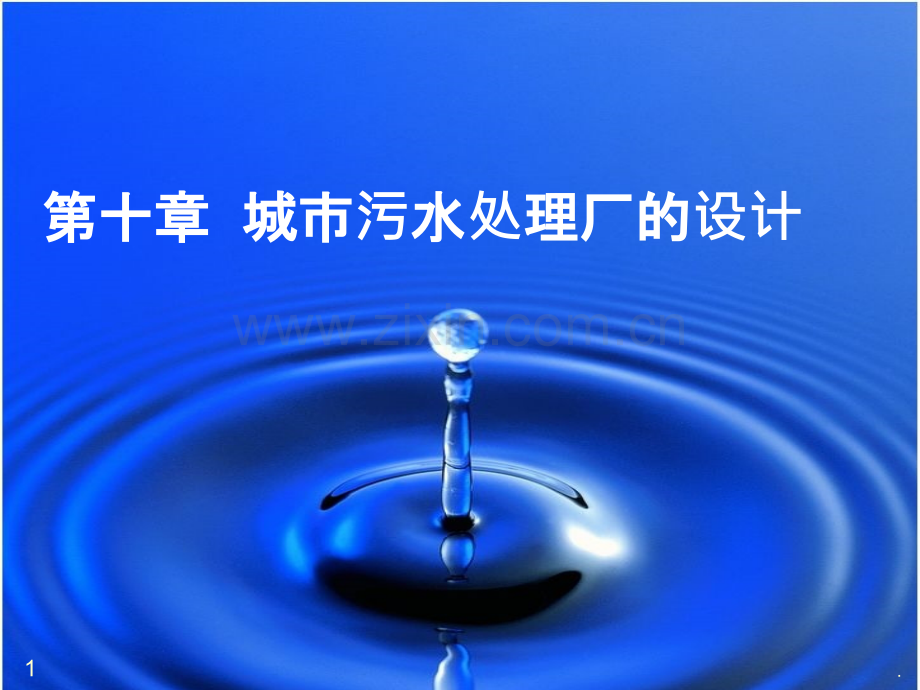

第十章第十章 城市城市污水水处理厂的理厂的设计1.10.1 城市污水处理厂的设计步骤一、设计前期工作二、初步扩大设计三、施工图设计2.n污水水处理厂的理厂的设计步步骤n一、设计前期工作n 内容：n1、预可行性研究（项目建议书）n2、可行性研究（设计任务书）3.n1、预可行性研究（项目建议书）n原则：投资3000万元以上工程项目应进行预可行性研究，作为建设单位向上级送审的项目建议书的技术附件。n预可行性研究经审批后，就可以“立项”，并进入下一步的可行性研究。4.n2、可行性研究n原则：可行性研究报告是对本工程各方面进行深入调查研究结果进行综合论证的重要文件。是国家控制投资决策的重要依据。5.n可行性研究报告的主要内容应包括：（1）工程概况 （2）工程方案（3）工程投资估算及资金筹措（4）工程远近期结合问题（5）工程效益分析（6）工程进度安排 （7）存在问题及建议（8）附图及附件6.二、扩大初步设计时间安排：扩初设计应在可行性研究报告获批后进行。内容要求：（1）设计说明书 （2）工程量（3）材料与设备量（4）工程概算（5）扩初图纸7.n（1）设计说明书n内容：n设计依据n其他有关文件n城市概况与自然条件资料n工程设计8.n（2）工程量n内容：n需经过计算列出本工程所需要的混凝土量、土石方量等数据9.n（3）材料与设备量n内容：n列出本工程所需钢材、水泥、木材的数量及各种设备规格的清单。10.n（4）工程概算n编制所需资料：n当地建筑材料与各种设备的供应情况及价格n当地有关施工力量的资料n定额资料n有关租地、征地、拆迁补偿、青苗补偿的资料11.n（5）图纸n内容：n污水处理工艺系统图（1/50001/10000）n构筑物图（1/2001/500）n处理构筑物布置图n污水处理厂总平面图12.三、施工图设计 施工图设计以扩初设计的图纸和说明书为依据，并在扩初设计获批后进行。施工图设计的任务是将污水处理厂各构筑物的平面位置和高程精确地表示在图纸上；将各处理构筑物的各个节点的构造、尺寸都按比例表达清楚。施工图图纸量很大，是设计内容的体现。13.10.2 城市城市污水水处理厂厂址理厂厂址选择n原则：n（1）应与选定的污水处理工艺相适应n（2）无论采用什么处理工艺，都应少占农田n（3）厂址必须位于集中给水水源下游n（4）处理后的水排放时应与纳污水体靠近。n（5）应有防止地址灾害的方法n（6）预留发展用地14.10.3 城市城市污水水处理厂工理厂工艺流程流程选定定Ln考虑因素：n一、污水水质n二、工业废水与城市污水的关系n三、处理程度n四、处理过程中是否会产生新的矛盾n五、工业废水水量、水质的变化及事故排水n六、当地的具体条件n七、工程造价与运行费用n八、污泥问题15.16.10.4 城市城市污水水处理厂平面布置与高程布置理厂平面布置与高程布置n平面布置平面布置n高程布置高程布置17.污水水处理厂的平面布置理厂的平面布置n一、各处理单元构筑物的平面布置n二、管、渠的平面布置n三、辅助建筑物18.一、各处理单元构筑物的平面布置n一般原则：n（1）土方量基本平衡，并避开劣质土壤n（2）构筑物之间保持一定间距，一般为510m，特殊构筑物按相关规定处理。19.二、管、渠平面布置n一般原则：n（1）各构筑物应有独立运行的管、渠n（2）应设整体超越管n（3）敷设方式按实际情况确定20.三、辅助构筑物平面布置n构成：泵房、风机房、办公室、控制室、水质分析化验室、变电所等n布置原则：方便、安全、卫生、美观n附：污水处理厂总平面图实例:21.22.污水水处理厂的高程布置理厂的高程布置n水头损失的确定方法n 1、处理构筑物中的水头损失n 2、构筑物连接管（渠）的水头损失n 3、计量设施的水头损失23.污水水处理厂的高程布置理厂的高程布置n高程布置高程布置时的注意事的注意事项（1）选择最不利管线进行计算（2）以最大流量进行计算（3）以出水高程逆推计算（4）污水、污泥流程的协调n附：污水处理厂高程图实例:24.25.
