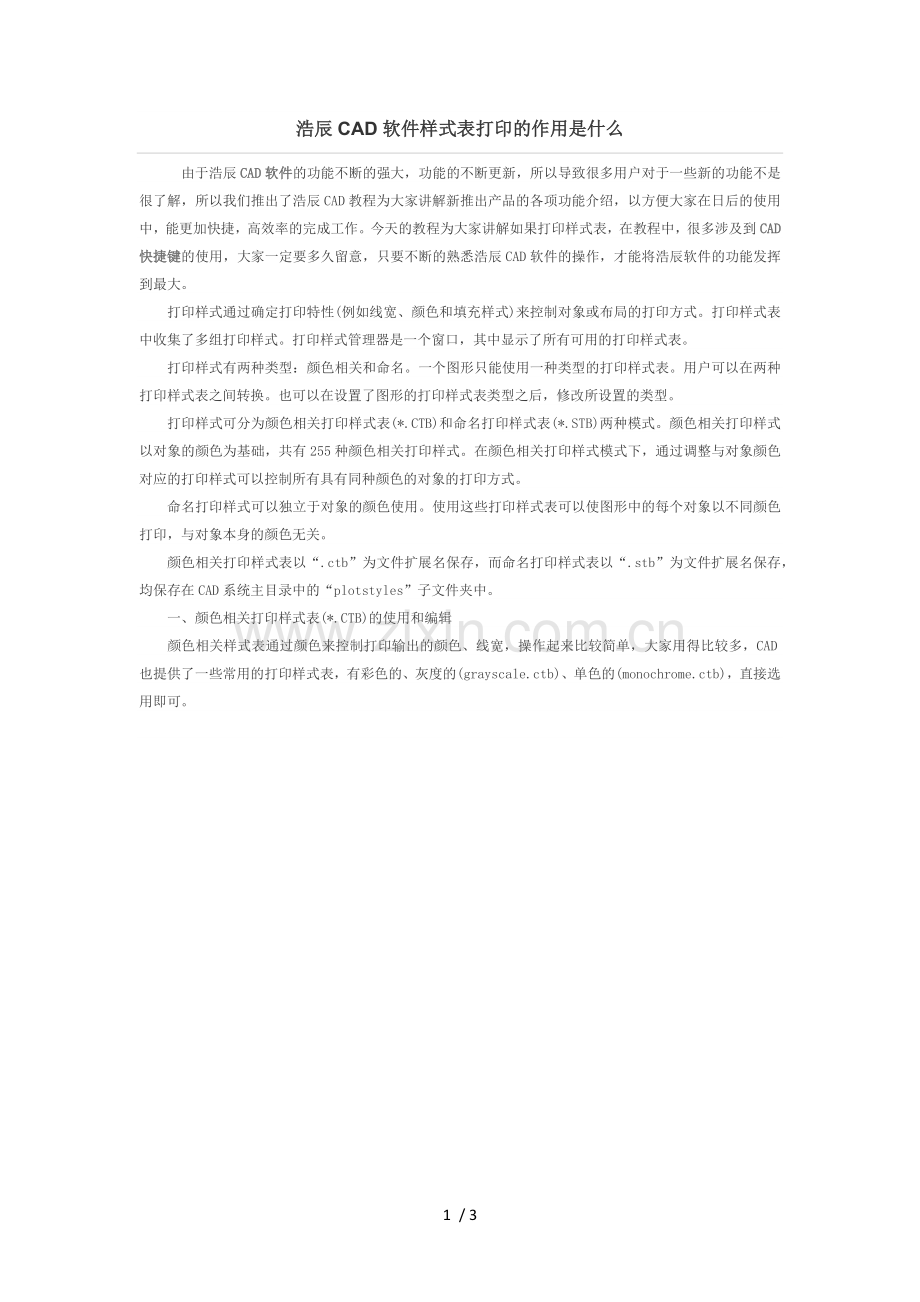

浩辰CAD软件样式表打印应用是什么.docx

浩辰CAD软件样式表打印的作用是什么 　
 　　由于浩辰CAD软件的功能不断的强大，功能的不断更新，所以导致很多用户对于一些新的功能不是很了解，所以我们推出了浩辰CAD教程为大家讲解新推出产品的各项功能介绍，以方便大家在日后的使用中，能更加快捷，高效率的完成工作。今天的教程为大家讲解如果打印样式表，在教程中，很多涉及到CAD快捷键的使用，大家一定要多久留意，只要不断的熟悉浩辰CAD软件的操作，才能将浩辰软件的功能发挥到最大。
　　打印样式通过确定打印特性(例如线宽、颜色和填充样式)来控制对象或布局的打印方式。打印样式表中收集了多组打印样式。打印样式管理器是一个窗口，其中显示了所有可用的打印样式表。
　　打印样式有两种类型：颜色相关和命名。一个图形只能使用一种类型的打印样式表。用户可以在两种打印样式表之间转换。也可以在设置了图形的打印样式表类型之后，修改所设置的类型。
　　打印样式可分为颜色相关打印样式表(*.CTB)和命名打印样式表(*.STB)两种模式。颜色相关打印样式以对象的颜色为基础，共有255种颜色相关打印样式。在颜色相关打印样式模式下，通过调整与对象颜色对应的打印样式可以控制所有具有同种颜色的对象的打印方式。
　　命名打印样式可以独立于对象的颜色使用。使用这些打印样式表可以使图形中的每个对象以不同颜色打印，与对象本身的颜色无关。
　　颜色相关打印样式表以“.ctb”为文件扩展名保存，而命名打印样式表以“.stb”为文件扩展名保存，均保存在CAD系统主目录中的“plotstyles”子文件夹中。
　　一、颜色相关打印样式表(*.CTB)的使用和编辑
　　颜色相关样式表通过颜色来控制打印输出的颜色、线宽，操作起来比较简单，大家用得比较多，CAD也提供了一些常用的打印样式表，有彩色的、灰度的(grayscale.ctb)、单色的(monochrome.ctb)，直接选用即可。

　　在打印样式表中设置的两个主要参数就是输出颜色和线宽，其他参数用得非常少，一般无需调整。左侧的颜色也可以按住SHIFT或CTRL键一次选择多种颜色，然后一次对多种颜色进行设置。
　　二、命名相关打印样式表(*.STB)的使用和编辑
　　命名相关打印样式表的设置选项跟CTB相同，只是左侧对应的不是颜色，而是我们定义的样式名，如下图所示。默认的STB通常只有一个“普通”样式，其他样式是需要自己添加的，右侧输出特性设置与CTB文件相似。

　　在AutoCAD中有一些直接可以使用STB的模板文件，如：acadISO -Named Plot Styles.dwt，新建文件时如果选用这些模板就可以直接使用STB文件。可以使用CTB文件和STB文件的pstylemode变量分辨为1和0，不过这个变量是只读的。
