课程编号：021141

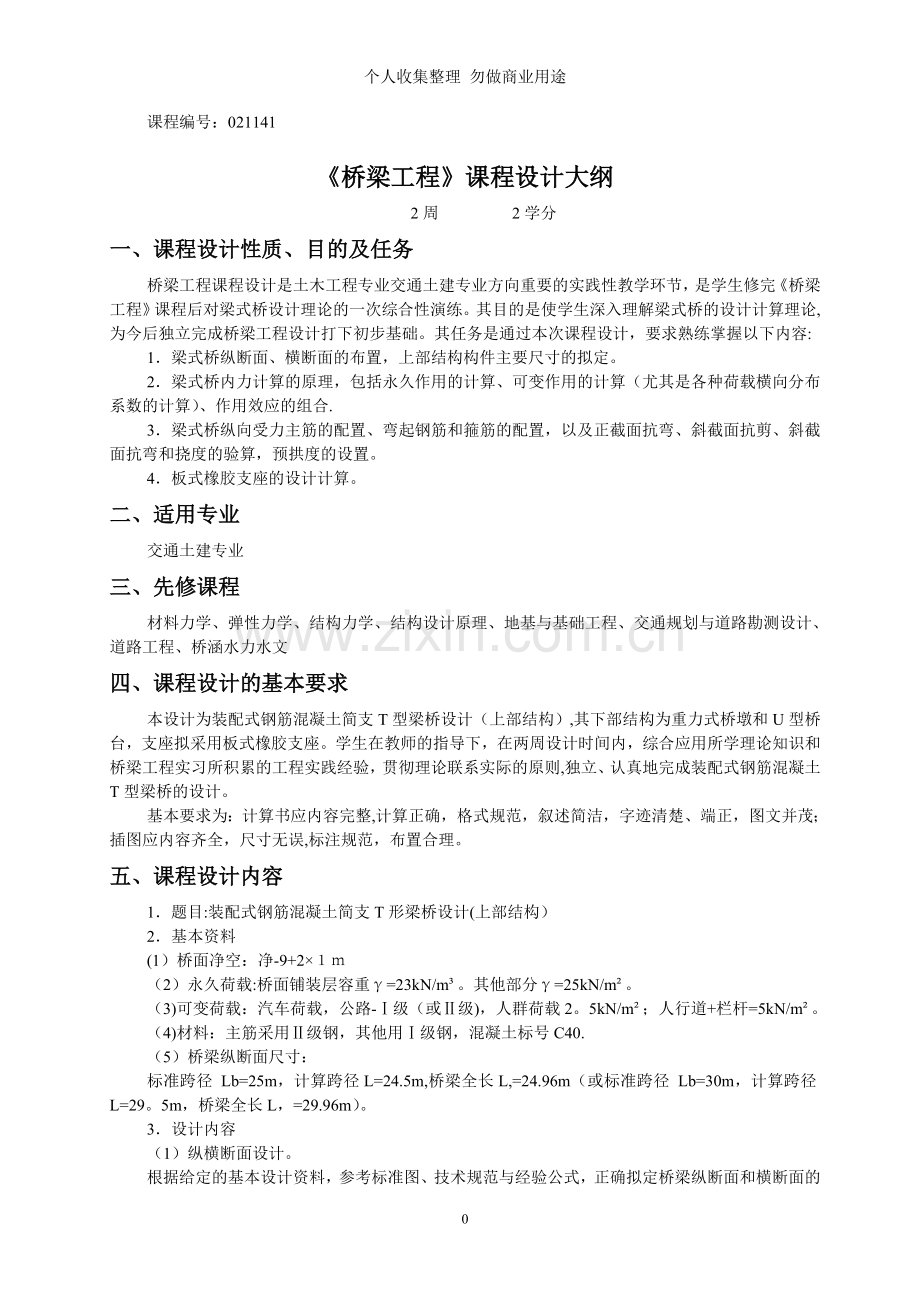

《桥梁工程》课程设计大纲
2周 2学分
一、课程设计性质、目的及任务
桥梁工程课程设计是土木工程专业交通土建专业方向重要的实践性教学环节，是学生修完《桥梁工程》课程后对梁式桥设计理论的一次综合性演练。其目的是使学生深入理解梁式桥的设计计算理论,为今后独立完成桥梁工程设计打下初步基础。其任务是通过本次课程设计，要求熟练掌握以下内容:
1．梁式桥纵断面、横断面的布置，上部结构构件主要尺寸的拟定。
2．梁式桥内力计算的原理，包括永久作用的计算、可变作用的计算（尤其是各种荷载横向分布系数的计算）、作用效应的组合.
3．梁式桥纵向受力主筋的配置、弯起钢筋和箍筋的配置，以及正截面抗弯、斜截面抗剪、斜截面抗弯和挠度的验算，预拱度的设置。
4．板式橡胶支座的设计计算。
二、适用专业
交通土建专业
三、先修课程
材料力学、弹性力学、结构力学、结构设计原理、地基与基础工程、交通规划与道路勘测设计、道路工程、桥涵水力水文
四、课程设计的基本要求
本设计为装配式钢筋混凝土简支T型梁桥设计（上部结构）,其下部结构为重力式桥墩和U型桥台，支座拟采用板式橡胶支座。学生在教师的指导下，在两周设计时间内，综合应用所学理论知识和桥梁工程实习所积累的工程实践经验，贯彻理论联系实际的原则,独立、认真地完成装配式钢筋混凝土T型梁桥的设计。
基本要求为：计算书应内容完整,计算正确，格式规范，叙述简洁，字迹清楚、端正，图文并茂；插图应内容齐全，尺寸无误,标注规范，布置合理。
五、课程设计内容
1．题目:装配式钢筋混凝土简支T形梁桥设计(上部结构）
2．基本资料
(1）桥面净空：净-9+2×１ｍ
（2）永久荷载:桥面铺装层容重γ=23kN/m³。其他部分γ=25kN/m²。
（3)可变荷载：汽车荷载，公路-Ⅰ级（或Ⅱ级)，人群荷载2。5kN/m²；人行道+栏杆=5kN/m²。
（4)材料：主筋采用Ⅱ级钢，其他用Ⅰ级钢，混凝土标号C40.
（5）桥梁纵断面尺寸：
标准跨径 Lb=25m，计算跨径L=24.5m,桥梁全长L,=24.96m（或标准跨径 Lb=30m，计算跨径L=29。5m，桥梁全长L，=29.96m）。
3．设计内容
（1）纵横断面设计。

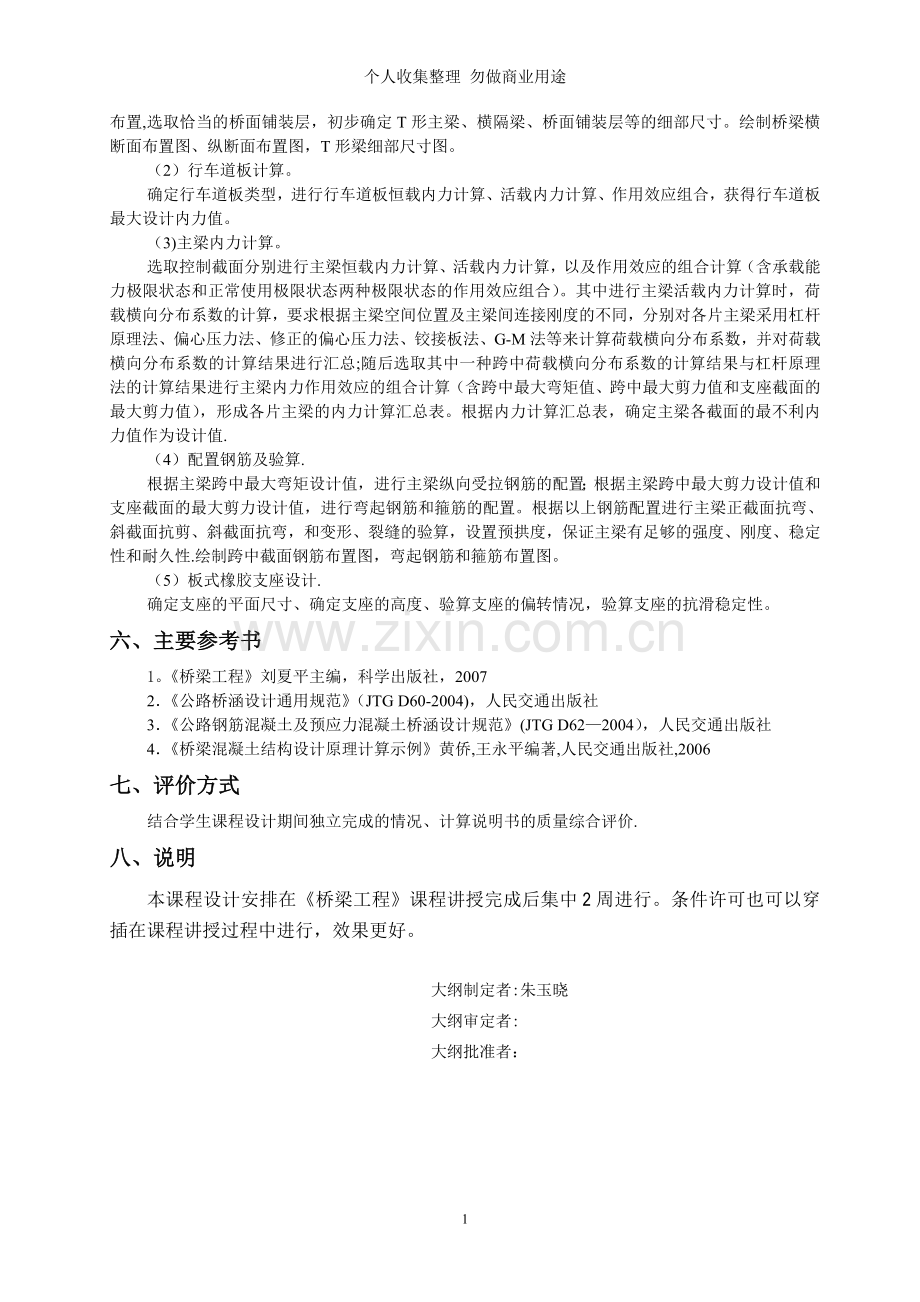

根据给定的基本设计资料，参考标准图、技术规范与经验公式，正确拟定桥梁纵断面和横断面的布置,选取恰当的桥面铺装层，初步确定T形主梁、横隔梁、桥面铺装层等的细部尺寸。绘制桥梁横断面布置图、纵断面布置图，T形梁细部尺寸图。
（2）行车道板计算。
确定行车道板类型，进行行车道板恒载内力计算、活载内力计算、作用效应组合，获得行车道板最大设计内力值。
（3)主梁内力计算。
选取控制截面分别进行主梁恒载内力计算、活载内力计算，以及作用效应的组合计算（含承载能力极限状态和正常使用极限状态两种极限状态的作用效应组合）。其中进行主梁活载内力计算时，荷载横向分布系数的计算，要求根据主梁空间位置及主梁间连接刚度的不同，分别对各片主梁采用杠杆原理法、偏心压力法、修正的偏心压力法、铰接板法、G-M法等来计算荷载横向分布系数，并对荷载横向分布系数的计算结果进行汇总;随后选取其中一种跨中荷载横向分布系数的计算结果与杠杆原理法的计算结果进行主梁内力作用效应的组合计算（含跨中最大弯矩值、跨中最大剪力值和支座截面的最大剪力值），形成各片主梁的内力计算汇总表。根据内力计算汇总表，确定主梁各截面的最不利内力值作为设计值.
（4）配置钢筋及验算.
根据主梁跨中最大弯矩设计值，进行主梁纵向受拉钢筋的配置；根据主梁跨中最大剪力设计值和支座截面的最大剪力设计值，进行弯起钢筋和箍筋的配置。根据以上钢筋配置进行主梁正截面抗弯、斜截面抗剪、斜截面抗弯，和变形、裂缝的验算，设置预拱度，保证主梁有足够的强度、刚度、稳定性和耐久性.绘制跨中截面钢筋布置图，弯起钢筋和箍筋布置图。
（5）板式橡胶支座设计.
确定支座的平面尺寸、确定支座的高度、验算支座的偏转情况，验算支座的抗滑稳定性。
六、主要参考书
1。《桥梁工程》刘夏平主编，科学出版社，2007
2．《公路桥涵设计通用规范》（JTG D60-2004)，人民交通出版社
3．《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62—2004），人民交通出版社
4．《桥梁混凝土结构设计原理计算示例》黄侨,王永平编著,人民交通出版社,2006
七、评价方式
结合学生课程设计期间独立完成的情况、计算说明书的质量综合评价.
八、说明
本课程设计安排在《桥梁工程》课程讲授完成后集中2周进行。条件许可也可以穿插在课程讲授过程中进行，效果更好。

大纲制定者:朱玉晓
大纲审定者:
大纲批准者：

目录
装配式钢筋砼简支T型梁桥设计 1
主梁设计 3
一、结构尺寸拟定 3
二、主梁内力计算 3
（一）主梁的荷载弯矩横向分布系数 3
（二）、内力计算 10
1．恒载内力 10
2、活载内力计算 11
三、截面设计、配筋与验算。 16
1） 截面设计 16
2） 截面复核 17
4）跨中截面的纵向受拉钢筋计算 18
5)腹筋设计 18
(4）箍筋设计 19
（5）弯起钢筋及斜筋设计 20
（6)斜截面抗剪承载力的复核。 24
四、裂缝宽度验算 25
五、变形验算 26
六、横梁的计算 27
1.横隔梁弯矩计算 27
2. 横隔梁截面配筋与验算 29
七、支座（局部承压）计算 31
八、行车道板计算 32
九、桥型总体布置图和主梁钢筋构造图。.。。。。。.。。..。。。.。.。...。.....。....。.。.。。。

装配式钢筋砼简支T型梁桥设计
一、课题与设计资料
(一）设计资料
1、装配式钢筋混凝土简支T型梁桥设计
(1)桥面净空
净—7+2×0。75m人行道
（二）设计荷载
（双学号)-公路－I级和人群荷载标准值为3
（三）主梁跨径和全长
标准跨径:16.00 (墩中心距离)；
计算跨径:15.50 (支座中心距离);
主梁全长：15.96 （主梁预制长度)。
（四）材料
钢筋:主钢筋采用HRB335，其它用钢筋采用R235
混凝土:（双学号）C30
（五）缝宽度限值：Ⅱ类环境（允许裂缝宽度0。02mm）。
(六）设计依据
①《公路桥涵设计通甩规范》（JTGD60－2004）
②《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62－2004）
（七)参考资料
《桥梁工程》，姚玲森主编，人民交通出版社,北京。
《桥梁计算示例集—混凝土简支梁（板)桥》，易建国主编，人民交通出版社，北京.
《结构设计原理》,沈浦生主编。
（8）桥位断面见附件.
二、任务与要求
1、结构尺寸拟定；
2、主梁内力计算;
3、主梁正截面、斜截面设计与复核，以及全梁承载能力校核；
4、局部承压的计算；
5、钢筋混凝土受弯构件的变形与裂缝计算;
6、绘制桥型总体布置图和主梁钢筋构造图；
7、总说明书（包括文件装订）。

主梁设计
一、结构尺寸拟定
①主梁截面尺寸:
根据《公路桥涵设计通用规范》（JTGD60-2004），梁的高跨比的经济范围在1/11到1/16之间，此设计中标准跨径为25m，拟定采用的梁高为1。60m，翼板宽1。7m，腹板宽0。18m。
②主梁间距和主梁片数：
桥面净空：净—9+2×1.0m人行道，采用7片T型主梁标准设计,主梁间距为1。70m.

二、行车道板计算
计算如图所示的T梁翼板，荷载为公路一级，桥面铺装为9cm(计算行车道板安全考虑)的沥青混凝土和8cm的C40混凝土垫层。

1.恒载及其内力
（1)每延米板上的恒载g：
沥青混凝土面层及C40混凝土垫层
T梁翼板自重
合计：
（2） 每延米宽板条的恒载内力
弯矩
剪力
2. 车辆荷载产生的内力

将车的后轮置于图中位置，后轴作用力为P=140kN，轮压分布宽度如图所示。对于车轮荷载中后轮的着地长度为，宽度为,则有：

荷载对于悬臂根部的有效分布宽度：
单个车轮：
两个车轮:
冲击系数
作用于每米宽板条上的弯矩为:
两个车轮：
单个车轮:

作用于每米宽板条上的剪力为:

3. 荷载组合
恒+汽：
基本组合：

所以，行车道板的设计内力为：
4.配筋
I类环境,取r0=1.0 C40混凝土：fcd=18.4MPa ftd=1。65MPa ξb=0。56
HRB335中：fsd=280MPa
（1)求混凝土相对受压区高度x
悬臂根部高度h=16cm，净保护层厚度2cm,取14钢筋
有效高度h0=h—a-d/2=0。13
按（D62）5.2.2条： r0Mdfcdbx（h0—x/2）
故x=0.0156m取为0。016m〈ξb h0=0。560。133=0.074m
（2） 求钢筋面积AS
按(D62）5.2.2条：fsdAS=fcdbx 故AS==1.05=10.5

（3） 配筋
取14钢筋，按间距14cm配置,每米板宽配筋为AS=10.77>10。5
（4） 尺寸验算：
按(D62）5.2。9条抗剪上限值：
按（D62）5。2.10条抗剪上限值:
由上式可知可不进行斜截面抗剪承载力的验算，仅须按第9.3.13条构造要求配置箍筋,取分布钢筋10 ＠ 25
（5）承载力验算：
fsdAS=fcdbx 得x=0.0164m
Md=fcdbx（h0-x/2)
Md=18。4
满足要求
二、主梁内力计算
（一）主梁的荷载弯矩横向分布系数
1。跨中荷载弯矩横向分布系数（按G—M法）
（1）主梁的抗弯及抗扭惯矩
求主梁截面的重心位置（下图单位：cm）

平均板厚

T形截面抗矩惯扭近似等于各个矩形截面的抗扭惯矩之和，即：

式中：-—为矩形截面抗扭刚度系数；
——为相应各矩形的宽度与厚度。
查表可知:

故
单位抗弯及抗扭惯矩:

（2）横隔梁抗弯及抗扭惯矩
翼板有效宽度λ计算（图如下）：

横隔梁长度取为两边主梁的轴线间距，即：

根据理论分析结果，λ值可按之比值由表可查计算得:，所以：

求横隔梁截面重心位置：

横隔梁的抗弯和抗扭惯矩：

，查表得，但由于连续桥面板的单宽抗扭惯矩只有独立宽扁板者的一半,可取；,查表得利用内插值法求得：故
单位抗弯及抗扭惯矩：

(3）计算抗弯参数和抗扭参数：

式中:——桥宽的一半; ——计算跨径。

按规定第2。1。3条，取G=0.43E,则:

（4）计算荷载弯矩横向分布影响线坐标
已知，查G—M图表,可查得下表数值：

梁位
荷 载 位 置
b

0

K1
0
0。92
0.95
1．00
1.05
1.08
1。05
1.00
0。95
0.92
b/4
1。08
1.09
1.1
1。11
1。06
0。99
0。92
0。84
0。79
b/2
1.290
1.260
1.210
1.110
1.000
0。900
0。810
0。720
0.660
b3/4
1。560
1.430
1。260
1.090
0.960
0.830
0.730
0。660
0.580
b
1.970
1.530
1.300
1。080
0.910
0.790
0。660
0。570
0.480
K0
0
0。75
0。89
0。990
1。14
1.21
1。14
0。990
0。89
0.75
b/4
1.530
1。430
1.320
1。260
1。120
0。890
0.620
0。350
0。100
b/2
2。890
2.100
1。760
1.390
1。000
0。630
0.230
—0。170
-0.560
b3/4
3。360
2。760
2。110
1.480
0。890
0。380
-0.180
—0.580
-1.060
b
4.400
3.500
2.400
1。560
0.630
0.120
-0。560
—1.070
-1。690

用内插法求得各梁位处值(如下图）：

1号、5号梁：

2号、4号梁：
3号梁：
列表计算各梁的横向分布影响坐标值（如下表）：
梁号
计算式
荷载位置

b

0

1

1。642
1。450
1.268
1。088
0.950
0。822
0。716
0.642
0。560

3.568
2。908
2。168
1。496
0.838
0。328
-0.256
-0.678
—1.186

—1.926
-1.458
-0.900
-0.408
0。112
0。494
0.972
1。320
1.746

—0.412
—0。312
—0.193
—0.087
0。024
0。106
0.208
0。282
0.374

3.156
2。596
1。975
1。409
0.862
0。434
-0。048
-0。396
-0。812

0.631
0.519
0。395
0。282
0.172
0.087
-0。010
-0.079
-0.162
2

1.206
1。192
1。166
1.110
1。024
0.936
0。854
0.768
0。712

2。346
1。832
1.584
1.338
1.048
0。734
0。386
0。038
—0。296

—1.140
—0。640
-0.418
—0.228
-0。024
0.202
0。468
0。730
1。008

—0。244
-0.137
-0.089
—0。049
—0.005
0.043
0。100
0.156
0.216

2.102
1.695
1.495
1。289
1。043
0.777
0。486
0.194
-0.080

0.420
0.339
0.299
0。258
0。209
0。155
0。097
0。039
-0.016
3

0。920
0.950
1.000
1.050
1.080
1.050
1.000
0。950
0。920

0.750
0。890
0。990
1。140
1。210
1.140
0.990
0。890
0。750

0.170
0。060
0.010
—0。090
—0。130
-0。090
0。010
0.060
0.170

0。036
0.013
0。002
—0。019
—0.028
-0.019
0。002
0.013
0。036

0.786
0.903
0.992
1。121
1.182
1.121
0.992
0。903
0.786

0。157
0。181
0。198
0.224
0。236
0。224
0.198
0。181
0。157

(5）绘制横向分布影响线（如下图），求横向分布系数。

1.按公路-Ⅰ级和人群荷载标准值设计，计算各梁的横向分布系数：
汽车荷载：
1号梁
2号梁
3号梁
人群荷载： 1号梁 2号梁
3号梁
2.梁端剪力横向分布系数计算(按杠杆法)
汽车荷载：（如下图)

公路Ⅰ级 m1汽´=1/20。875=0。438
m2汽´=1/21。000=0.500
m3汽´=1/2(0。938+0。250）=0。594
人群荷载 m1人´=1。422
m2人´=—0。422
m3人´=0

人群荷载:(如图)

（二）、内力计算
1．恒载内力
(1)恒载：假定桥面构造各部分重量平均分配给各土梁承担,计算如下.
主梁：
横隔梁:
对于边主梁：

对于中主梁：

桥面铺装层：
沥青混凝土：0.02×1。6×23=0.74(KN/m）
混凝土垫层(取平均厚9cm)：0.09×1。6×24=3.46(KN/m)
所以
作用于边主梁的全部恒载g为:
g=8。86+0。59+4.2=13。65KN/m)
作用于中主梁的恒载强度为：
=8.86+1。18+4。2=14.24(KN/m)
2、恒载内力
计算边主梁弯矩和剪力，有：

边主梁恒载内力
内力
截面位置x
剪力Q（KN）
弯矩M(KNm)
X=0
105。8
0
X=l/4
13。65/2×（15。5-15.5/2)=52.9
13。65×15.5/8×（15.5—15。5/4)=307.4
X=l/2
0
13.65×15.5/4×(15。5—15。5/2)=409。9

中主梁恒载内力
内力
截面位置x
剪力Q（KN）
弯矩M（KNm）
X=0
110。4
0
X=l/4
14。58/2×（15.5—15。5/2）=55.2
14。58×15。5/8×（15。5-15。5/4)=320.7
X=l/2
0
14。58×15.5/4×（15。5—15。5/2)=427.6
2、活载内力计算
（1）荷载横向分布系数汇总
梁号
荷载位置
公路Ⅰ级
人群荷载
备注

边主梁
跨中
支点
0。494
0.438
0。617
1.422
G—M法计算
杠杆法计算

中主梁2
跨中
支点
0.465
0。500
0。410
—0.422
G—M法计算
杠杆法计算

中主梁3
跨中
支点
0.418
0.594
0.320
0
G—M法计算
杠杆法计算
(2）计算边主梁公路Ⅰ级荷载的跨中弯矩和l/4处弯矩.
简支梁的基频：

式中：—结构的计算跨径,=15。5m
E—混凝土弹性模量，E=3.0×
-结构跨中截面的惯矩,=0。0415
—结构跨中处单位长度质量（=G/g)，
=13.65×／9.81=1。 39×
将以上数值代入公式，可得：=6。187Hz
根据《公路桥涵设计通用规范》（JTG D60—2004）,当1。5Hz≤f≤14Hz时，
，则可得：

=1,双车道不折减。
公路Ⅰ级车道荷载的值和值按公路I级相应值=10.5KN/m，
=180（1+）=222KN。
跨中：==1/8×15.5×15。5=30 y=l/4=3.875
1/4跨：==3×15。5×15.5/32=22。5 y=l/16=0。97
故得:
=1.306×1×0。494×（10。5×30+222×3.875）
=758。23KN m

=1.306×1×0。494×（10。5×22。5+222×0.97）
=291。35KN m
(3)计算边主梁人群荷载的跨中弯矩和l/4处弯矩.
=0.617×(3×0。75）×30=41。65KN m
=0。617×（3×0.75）×22.5=31。24KN m
（4)计算中主梁2公路Ⅱ级荷载的跨中弯矩和l/4处弯矩.

=1。306×1×0.465×（10.5×30+222×3。875)=713。72KN m

=1.306×1×0。465×（10.5×22。5+222×0.97）=274。25KN m
（5）计算中主梁2人群荷载的跨中弯矩和l/4处弯矩.
=0。410×（3×0.75）×30=27。67KN m
=0.410×（3×0。75)×22.5=20。75 KN m
（6）计算中主梁3人群荷载的跨中弯矩和l/4处弯矩。

=1。306×1×0。418×（10。5×30+222×3。875）=641.57KN m

=1.306×1×0.418×（10。5×22.5+222×0。97）=246。52KN m
（7）计算中主梁3人群荷载的跨中弯矩和l/4处弯矩。
=0.32×（3×0。75）×30=21.6KN m
=32（3×0.75）×22。5=16。2KN m
弯矩组合表（单位：KN·m）
梁号
内力
恒载
人群
汽车
1.2恒+1。4（汽+人）
1

409。9
41。65
758。23
1621。71

307.4
31.24
291.35
820。51
2

427。6
27。67
713.72
1551。07

320.7
20.75
274.25
797。84
3

427。6
21.6
641.57
1441。56

320.7
16.2
246。52
752。65

（8)计算边主梁、中主梁2、中主梁3跨中截面车道活载的最大剪力
鉴于跨中剪力的影响线的较大坐标位于跨中部分，故采用全跨统一的荷载横向分布系数来计算
的影响线面积： =1/2×1/2×15。5×0。5=1.938
边主梁： =1.306×1×0.494×（10.5×1.938+1.2×222×0.5）=99。06KN
中主梁2： =1.306×1×0.465×(10。5×1.938+1。2×222×0.5)=93。24KN
中主梁3: =1.306×1×0。418×（10.5×1。938+1.2×222×0。5）=83。82KN
（9)计算边主梁、中主梁2、中主梁3跨中截面人群荷载最大剪力
边主梁： =0。617×(3×0。75)×1.938=2.69KN
中主梁2： =0。410×（3×0.75）×1.938=1.78KN
中主梁3： =0。320×（3×0.75）×1。938=1。39KN
（10）计算边主梁、中主梁2、中主梁3支点截面车道荷载最大剪力
作荷载横向分布系数沿桥跨方向的变化图和支点剪力影响线.
横向分布系数变化区域段长度: a=1/2×15.5-3.85=3.9m
对应于支点剪力影响线的荷载布置,如图所示：
影响线的面积为:
=1/2×15。5×1=7。75m
因此按下列式子计算：

边主梁： =1。306×1×0.494（10.5×7。75+1。2×222×1)+
=224。37KN+
中主梁2： =1.306×1×0。465（10。5×7.75+1.2×222×1）+
=211。2KN+
中主梁3： =1.306×1×0.418（10。5×7。75+1。2×222×1）+=189.85KN+

附加三角形荷载重心处的影响线坐标为：
，且
因此，按下列式子计算：

边主梁：
=—20.86 KN
中主梁2：
=13.03KN
中主梁3：
=65。54KN
故公路Ⅰ级荷载的支点剪力为：
边主梁: =224.37-20.86=203.51KN
中主梁2：=211.2+13.03=224。23KN
中主梁2：=189.85+65.54=255.39KN
（11）计算边主梁、中主梁2、中主梁3支点截面人群荷载的最大剪力为：
根据人群荷载的横向分布系数可得人群荷载的支点剪力为：
边主梁：
=0.617×（3×0.75）×7。75+3。9/2(1.422—0。617) ×（3×0。75）×0.916=13.99KN
中主梁2：
=0.410×（3×0。75)×7.75+3.9/2（—0.42—0.37） ×（3×0.75)×0.916=3。80KN
中主梁3:
=0.32×（3×0。75)×7.75+3.9/2（0—0.342 )×(3×0.75）×0。916=4.29KN

剪力组合值（单位:KN）
梁号
内力
恒载
人群
汽车
1.2恒+1.4(汽+人）
1

105.8
13。99
203.51
415.64

0
2.69
99。06
144.00
2

110.4
3。8
224。23
448。89

0
1.78
93.2
136。49
3

110。4
4.29
255。39
491.97

0
1.39
83.82
117.35

三、截面设计、配筋与验算。
由附表查得=13.8MPa，=1.39MPa，=280MPa，=0。56，=1。0
弯矩计算值M=Md=1621KN m
=(80+140）/2=110mm
1） 截面设计
采用焊接钢筋骨架,故可设,则截面有效高度.翼缘的有效宽度为：
按计算跨度
按翼缘厚度
（1） 判定T形截面类型

所以是第一类截面。

（2）求受压区高度，可得

整理后，可得出合适解为
（2） 求受拉钢筋面积
将代入方程，可得

选择钢筋为，截面面积.钢筋叠高度为6层,布置如图。
混凝土保护层厚度去30mm>d=28mm及附表中规定的30mm，
钢筋间横向净距：
故满足构造要求。
2） 截面复核
已设计的受拉钢筋中的面积为,。由布置图可以求得，即

则实际有效高度。
（1） 判断T形截面的类型

由于，故为第一类T形截面.
（2） 求受压区高度x，即

（3） 正截面抗弯承载力，求得正截面抗弯承载力为

又，故截面复核满足要求.
3）已知设计数据及要求
梁体采用C30混凝土，轴心抗压强度设计值，轴心抗拉强度设计值。主筋采用HRB335钢筋，抗拉强度设计值;箍筋采用R235钢筋，直径8mm，抗拉强度设计值。取.0
简支梁控制截面的弯矩组合设计值和剪力组合设计值为
跨中截面
l/4跨截面
支点截面
要求确定纵向受拉钢筋数量和进行腹筋设计。
4）跨中截面的纵向受拉钢筋计算
由前面的计算可知：跨中截面主筋为，焊接骨架的钢筋层数为6层，纵向钢筋面积，截面有效高度，抗弯承载力。
5）腹筋设计
（1)截面尺寸检查
根据构造要求，梁最底层钢筋通过支座截面,支点截面有效高度为

截面尺寸符合设计要求.
（3） 检查是否需要根据计算配置箍筋
跨中段截面：
支点截面:
<〈
故可在梁全跨范围内按构造配置箍筋。

（4） 计算剪力图分配

根据《公路桥规》规定，在支座中心线向跨径长度方向不小于1倍梁高h=1100mm
范围内，箍筋的间距最大为100mm。
距支座中心线为h/2处的计算剪力值（）由剪力包络图按比例求得，为

=464。05KN
其中应由混凝土和箍筋承担的剪力计算值至少为0。6=278。34KN；应由弯起钢筋（包括斜筋）承担的剪力计算值最多为0.4=185.62KN，设置弯起钢筋区段长度为

（4)箍筋设计
采用直径为8mm的双肢箍,箍筋截面面积=2×50.3=100.6
在等截面钢筋混凝土简支梁中，箍筋尽量做到等距离布置。为了计算简便，斜截面内纵筋配筋率及截面有效高度可近似按支座截面和跨中截面的平均取用，计算如下：
跨中截面 =3.4〉2。5，取=2.5，=990mm
支点截面 =0。65，=1054
则平均值分别为

P=（2.5+0。65）/2=1。57 =（990+1054）/2=1022mm
箍筋间距

=187mm
确定箍筋间距的设计值尚应考虑《公路交规》的构造要求.
若箍筋间距计算值去=180mm≤1/2h=550及400mm，是满足规范要求的。而且箍筋配筋率。综上可知，符合规范要求。
在支座中心向跨径长度方向的1100mm范围内，设计箍筋间距=100mm，尔后至跨中截面统一的箍筋间距取=180mm。
(5)弯起钢筋及斜筋设计
设采用架立钢筋为,钢筋中心至梁受压翼板上边缘距离。
弯起钢筋的弯起角度为，现弯起N1～N5钢筋，计算如下：
简支梁的第一排弯起钢筋的末端弯折点应位于支座中心的截面处。这时为

弯起钢筋的弯起角度为，则第一排弯筋(2N5）的弯起点1距支座中心距离为939mm.弯筋与梁纵轴线交点距支座中心距离为。
对于第二排弯起钢筋，可得到：

弯筋(2N4）的弯起点2距支座中心距离为.
分配给第二排弯起钢筋的计算剪力值，由比例可求出:
，求得
所需提供的弯起钢筋截面积（）为

第二排弯筋与梁纵轴线交点距支座中心距离为

同理可以算出其他排钢筋的数据.

弯起钢筋计算表
弯起点
1
2
3
4
5

939
907

876

852

830

距支座中心距离

939

1846

2722

3574

4404

分配的计算剪力值

185。6

168。2

143。58

88.07

49.81

需要的弯筋面积

1250

1133

967

593

335

可提供的弯筋面积

1609（2φ28）

1609（2φ28）

1609（2φ28)

628(2φ20)

628（2φ20)

弯筋与梁轴交点到支座中心的距离

466

1405

2313

3192

4405

按照计算剪力初步布置弯起钢筋和弯矩包络图如下:

各排弯起钢筋弯起后，相应正截面抗弯承载力计算如下表
钢筋弯起后相应各正截面抗弯承载能力
梁区段
截面纵筋
有效高度

T形截面类型
受压区高度

抗弯承载力

支座中心—1点

1054
第一类
17
360。6
1点—2点

1038
第一类
34
704。5
2点-3点

1023
第一类
51
1031.6
3点-4点

1007
第一类
68
1342.1
4点到5点

998
第一类
76
1493.4
5点—跨中

990
第一类
85
1640。3

将表中的正截面抗弯承载力在图上用各平行直线表示出来，它们与弯矩包络图的交点分别为i、j、.。.、q，以各值可求得i、j、。..、q到跨中截面距离x值。
现在以图中所示弯起钢筋的弯起点初步位置来逐个检查是否满足规范要求。
第一排弯起钢筋（2N5）
其充分利用点“m”的横坐标x=5827mm，而2N5的弯起点1的横坐标,说明1点位于m点左边，且，其不需要点n的横坐标x=6834mm，而2N5钢筋与梁中轴线交点1’的横坐标满足要求。
第二排弯起钢筋（2N4)
其充分利用点“l"的横坐标x=4673mm，而2N4的弯起点2的横坐标>x=4673mm，且,其不需要点m的横坐标x=5827mm，而2N4钢筋与梁中轴线交点2’的横坐标满足要求.
第三排弯起钢筋（2N3）
其充分利用点“k”的横坐标x=3215mm,而2N3的弯起点3的横坐标，且，其不需要点l的横坐标x=4673mm,而2N3钢筋与梁中轴线交点3’的横坐标满足要求。
第四排弯起钢筋（2N2)
其充分利用点“j”的横坐标x=2175mm，而2N2的弯起点4的横坐标，且,其不需要点k的横坐标x=3215mm，而2N2钢筋与梁中轴线交点4’的横坐标满足要求。
第五排弯起钢筋（2N1）
其充分利用点“i”的横坐标x=0mm，而2N1的弯起点5的横坐标，且，其不需要点i的横坐标x=0mm，而2N1钢筋与梁中轴线交点5’的横坐标满足要求。
由上述检查结果可知图中所示弯起钢筋弯起点初步位置满足要求.
由包络图可以看出形成的抵抗弯矩图远大于弯矩包络图，所以可以进一步调整钢筋的弯起点位置，在满足规范的前提下，使抵抗弯矩图接近弯矩包络图，在弯起钢筋间增加直径为16mm的斜筋，下图为调整后的钢筋布置图.

梁弯
