发电机检修工艺规程模板.doc

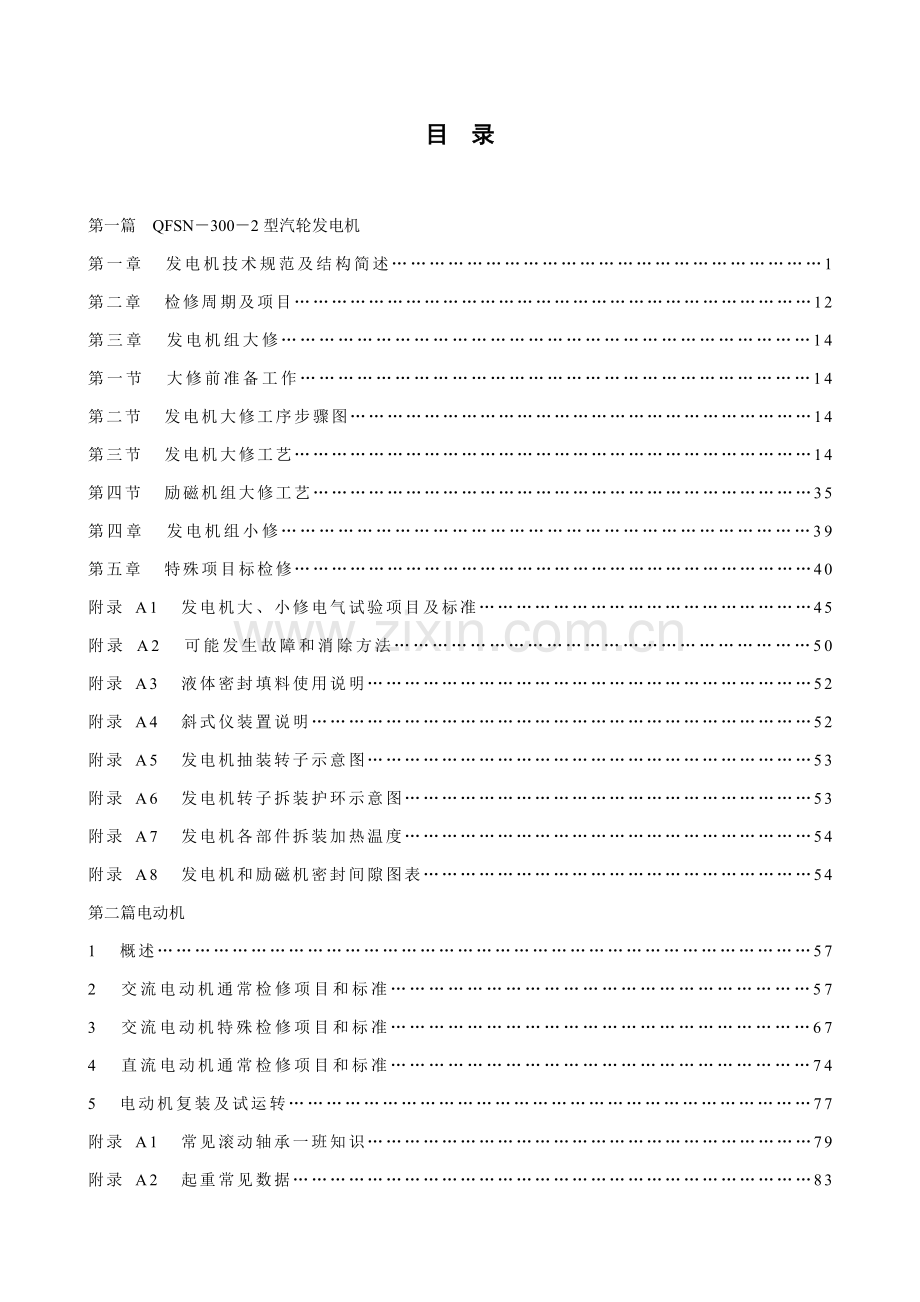

目 录第一篇 QFSN3002型汽轮发电机第一章 发电机技术规范及结构简述1第二章 检修周期及项目12第三章 发电机组大修14第一节 大修前准备工作14第二节 发电机大修工序步骤图14第三节 发电机大修工艺14第四节 励磁机组大修工艺35第四章 发电机组小修39第五章 特殊项目标检修40附录 A1 发电机大、小修电气试验项目及标准45附录 A2 可能发生故障和消除方法50附录 A3 液体密封填料使用说明52附录 A4 斜式仪装置说明52附录 A5 发电机抽装转子示意图53附录 A6 发电机转子拆装护环示意图53附录 A7 发电机各部件拆装加热温度54附录 A8 发电机和励磁机密封间隙图表54第二篇电动机1 概述572 交流电动机通常检修项目和标准573 交流电动机特殊检修项目和标准674 直流电动机通常检修项目和标准745 电动机复装及试运转77附录 A1 常见滚动轴承一班知识79附录 A2 起重常见数据83附录 A3 发电厂30万机炉电机技术规范86第三篇 交联电缆终端头制作1 安装注意事项1022 剥除护层，地线安装1023 填充三叉及包缆密胶1034 安装热缩附件1035 核相序及试验1046 电缆固定及接器线1047 清扫现场及做统计104第四篇 LW6220型SF6断路器1 技术数据1052 检修周期和检修项目1073 大修前、准备、检验、和试验1084 断路器本体检修1085 液压操动机构检修1306 调整和试验1427 常见故障及处理方法146第五篇 GW6220型单柱式隔离开关1 检修周期1492 检修项目1493 检修工艺和质量标准149第六篇 真空接触器1 闭锁型高压真空接触器1552 交流高压真空接触器161第七篇 低压万能式断路器1 DW15系列断路器1662 DW17B（WR）系列断路器170第八篇 干式电力变压器1 SC系列树脂浇注干式电力变压器1722 NKSL68004型限流电抗器178第一篇 QFSN3002型汽轮发电机第一章 设备技术规范及结构简述一、技术参数1 额定数据视在功率353MVA额定功率300MW功率因数0.85定子电压20Kw定子电流10190A励磁电压（计算值）365V励磁电流（计算值）2642A效率（计算值）98.82频率50HZ转速3000r/min相数3定子绕组连接方法YY定子绕组引出线端子数62 冷却介质基础数据2.1 定子机壳内氢气额定表压0.3MPa许可偏差0.02MPa最大表压0.35Mpa额定纯度98最小纯度95%氧气含量1.0冷氢气额定温度40(或45)许可偏差1额定压力下绝对湿度4g/m3许可漏氢量（率）11m3/d2.2 氢气冷却器内水额定表压0.2MPa最大表压0.25Mpa入口处最高温度33(或38)入口处最低温度20(或25)一个氢冷器流阻0.01Mpa一个氢冷器额定流量100m3/h2.3 定子绕组内冷水绕组入口处额定表压0.2MPa最大许可表压0.25MPa入口处水温度4045(或4045)铜化物最大许可含量100mg/L额定流量30m3/h许可偏差3m3/h20导电率0.51.5us/cm20时PH值7820时硬度2ug/kg20时含氨量微量2.4 轴承、油密封流量、压力和温度发电机一个轴承油流量430L/min发电机一个密封瓦空侧油流量100L/min发电机一个密封瓦氢侧油流量57L/min主励磁机一个轴承油流量60L/min轴承进油表压0.1Mpa密封进油表压0.3850.01MPa氢油压差（油高于氢压）0.0850.01Mpa轴承出口油温70轴承和密封油进口最低温度43523 许可温度限值 （发电机定子和转子绕组绝缘等级为B级或F级）定子绕组出水口85定子绕组上、下层线棒间90转子绕组110定子铁芯120定子端部结构件120定子机壳内热氢气75发电机轴承瓦体90轴承和密封瓦出口油70集电环120说明：除转子绕组温度由电阻法测得外，其它部分均由电阻温度计测得。4 发电机其它技术数据4.1 发电机关键性能及参数短路比（计算值）0.656定子绕组直流电阻（65）0.00217转子绕组电感（计算值）0.87H转子绕组直流电阻（75）0.1253定子绕组每相对地电容（计算值）0.23F纵轴同时电抗Xd1.836纵轴瞬变电抗Xd（非饱和值/饱和值）0.1965/0.1725负序电抗X2（非饱和值/饱和值）0.174/0.16纵轴超瞬变电抗Xd（非饱和值/饱和值）0.171/0.157零序电抗X0（非饱和值/饱和值）0.076/0.0713定子绕组漏抗Xe0.117转子绕组漏抗Xf0.0801定子每槽内有效导体数2定子每相串联匝数9飞轮力矩294300N.m2静态过载能力1.524定子机壳内充氢容积（未插转子）78m3定子机壳内充氢容积（插转子后）73m3一阶临界转速1290r/min二阶临界转速3453r/min定子绕组开路时转子绕组时间常数Tdo8.04S定子 绕组三相、二相或单相短路时，超瞬变电流周期分量时间常数Td0.035S定子三相短路，电流瞬变分量时间常数Td30.97定子二相短路，电流瞬变分量时间常数Td21.68S定子二相短路，电流瞬变分量时间常数Td12.0S三相或二相短路电流非周期分量时间常数Ta3/Ta2 0.24S单相短路电流非周期分量时间常数Ta 0.26S负序承载能力：（最大值稳态值）I2 0.1 （最大暂态值）I2 2t 10S噪声水平90dB（A） 进相运行（COS0.95超前）连续不一样负荷下效率：有效功率（MW）75150225300330效率（）97.66498.55998.76598.8298.7764.2 关键部件重量发电机定子重量（不带端盖及冷却器、冷却器罩）206700kg发电机转子重量54960kg发电机一组冷却器重量3322kg发电机基础台板（底板装置）重量4131kg发电机一个轴承重量782kg发电机半瓣外端盖重量5175kg发电机刷架（包含底座）2372kg发电机出线盒2600kg发电机出线端子416kg发电机一个冷却罩7120kg主励磁机定子7600kg主励磁机冷却罩（不含冷却器）1090kg主励磁机一台冷却器375kg主、副励磁机转子4500kg副励磁机定子700kg主励磁机一个轴承500kg主、副励磁机底架重量3600kg4.3 励磁系统关键参数强励顶值电压倍数2许可强励时间20电压响应比即电压上升速度不低于2倍/S4.4 主、副励磁机技术数据4.4.1 主励磁机型号JL14344额定容量1434KVA额定功率1319kW额定电压360V(AC)额定电流2300A(AC)频率100HZ转速3000r/min相数3冷却方法封闭式空冷环境温度40绝缘等级B级峰值电压（最高电压）200额定功率因数0.92定子 绕组连接方法Y励磁电压27V励磁电流289A转子绕组直流电阻（75）0.0746定子绕组直流电阻（75）0.000559定子漏抗X10.39转子漏抗Xf15.29纵轴瞬变电抗Xd24.94纵轴超瞬变电抗Xd13.04负序电抗X215.88转子超速120NH，2min定子绕组温升限额80K定子铁芯温升限额80K转子绕组温升限额80K定子绕组开路时转子 绕组时间常数Tdo1.45S定子绕组三相短路时转子绕组电流瞬变分量时间常数Td30.179S定子绕组两相短路时转子绕组电流瞬变分量时间常数Td20.272S定子绕组单相短路时转子绕组电流瞬变分量时间常数Td10.306S定子绕组单相、两相、三相短路时转子绕组电流瞬变分量时间常数Td0.0224S三相短路电流非周期分量时间常数 Ta30.04S单相短路电流非周期分量时间常数 Ta10.033S4.4.2副励磁机型号TFY80400额定容量80.5kVA额定功率因数0.95相数3极数16额定转速3000r/min额定频率400HZ额定电压186V(AC)额定电流250A(AC)定子绕组连接方法Y引出线端子数6绝缘等级B级和原动机连接方法同轴励磁方法稀土永磁冷却方法防护式空气通风耐电压试验1500V，1min(AC)定子绕组温升限值80K定子铁芯温升限值80K电压调整率12二、发电机和主副励磁机结构简述1 概述本型发电机为三相隐极式同时电机，发电机关键由定子、转子、轴承及端盖、氢气冷却器、油密封装置、风扇及座环、座板、刷架、隔音罩等部件组成。见附图1、附图2。发电机总体结构为密封式。氢气在机座内，经过大轴上两只旋桨风扇驱动循环，并经过设置在定子机座顶部汽励两端氢气冷却器进行冷却。2 定子 定子由机座、隔振结构、定子铁芯、绕组、总进出水汇流管、主引线、出线盒、出线瓷套端子和互感器等部件组成。2.1 机座及隔振结构（见附图3）发电机机座为整体式、机座外皮由优质钢板卷制成筒后，套装焊接而成，焊后经过消除压力处理，水压强度试验和严格气密试验。所以机座含有足够强度、刚度及气密性。机座内部为适应通风冷却需要，组成径向和轴向多路通风区。机座沿轴向设置卧式弹簧板，组成机座和铁芯间弹性支撑结构，以减小发电机在运行时，由定、转子铁芯间磁拉力在定子铁芯中产生倍频振动对机座影响，使铁芯传到机座和基础上倍频振动减到最小。定子机座和铁芯固有振动频率设计时已避开了倍频振动频率。机座底部设有排污孔道和用于连接氢、油水控制系统法兰接口。2.2 定子铁芯定子铁芯由高导磁，低比损耗冷轧无取向硅钢片冲制扇形片叠压而成。定子铁芯经过18根定位筋固定，铁芯两端由无磁性压指及压圈紧固成整体，以确保铁芯紧密，每根定位筋经过四条卧式弹簧板靠定位销固定在机座隔板上。定子铁芯沿轴向分成64段，每段铁芯间径向通风道宽为8mm。在两端压圈外侧装置有铜屏蔽，以减小端部件发烧，满足进相运行要求。2.3 定子绕组（见附图4）定子线圈由实心股线和空心股线交错组成，绕组槽内部分采取540度罗贝尔换位，以减小附加损耗，五分之一股线为空心股线。空心股线组成冷却线圈水路，所以线圈本身温度很低。定子绕组对地绝缘采取多胶云母带，连续缠绕模压成型。绕组槽内部分固定采取在上、下层线棒间放有中温固化适形材料，以使相互间保持良好接触，紧固可靠，定子绕组端部固定采取刚柔伸缩结构，即径向和切向采取刚性固定方法，轴向采取弹簧板，整个端部形成牢靠整体。沿轴向可自由伸缩。这种结构除满足事故状态下含有良好刚度和强度外，还能适应调峰工况运行。径向和切向刚性固定是经过三道绝缘锥环固定在支架上及工字压板固定在锥环上。绝缘锥环，工字压板及间隔垫块和绕组间均垫有中温固化适形材料，绕组端部伸缩靠弹簧板和滑移层来实现，端部绕组金属紧固件均采取非磁性材料。为消除定子绕组电晕放电现象，线棒槽内部分外表面绕低阻半导体玻璃带，端部外表面绕中、高阻半导体玻璃带，同时一次模压成形，这种防晕结构效果良好，制造厂内试验结果，线圈表面和槽壁电位差大于10V。2.4 总进出水管定子绕组总进出水管分别装在机座内汽端和励端，在出线盒内装有单独出水汇流管。由进水汇流管经绝缘引水管组成向定子绕组主引线、出线瓷套端子及中性点母线板供水通路，由出水汇流管聚集排出；这些水路元件组成了电机内部水系统。总进出水管进、出口位置在机座顶部侧面，确保绕组在事故状态时不失水。进、出水汇流管经过设在机座顶部联通管连通，使排气通畅。进、出水法兰口和外部供水系统管道连接，总进出水管对地有绝缘，且设有接线柱，可测其绝缘电阻。2.5 主引线定子绕组主引线及绝缘瓷套端子引出至出线盒外部。相组连接线、主引线、中性点引线及出线瓷套端子均采取水内部直接冷却。定子出线盒采取非磁性钢焊接而成，装配在定子机座励端底部，和机座形成统一密封整体。发电机共有6个出线端子，其中在出线盒底部下垂三个为主出线，另外斜70角三个为中性点。其瓷套端子内部采取紫铜波纹管钎焊密封，由非磁性钢弹簧压紧密垫封片，当发电机输出功率和机组部件温度发生改变时，也能确保密封良好。定子绕组相组连接线、主引线均采取了可靠固定结构，使之在事故状态巨大电动力作用下，不产生有害变形或位移。本型发电机定子出线端采取套管式电流互感器，安装方法为套在出线瓷套端子外周并用螺栓固定在出线盒上。每个瓷套端子上固定四只，累计24只。固定互感器螺栓及其结构件均采取非磁性材料。发电机主出线和相分离封闭母线连接。中性点经过母线板短路，然后用中性点外罩封好并接地。2.6 测温元件测温元件装于发电机内部，测量氢气温度测温元件设置在气体风道中，测量进入氢气冷却器热风温度和从每个氢气冷却器出来冷风温度。在定子绕组汽端总出水汇流管水接头上埋置铜热电阻元件共54只，测量定子绕组出水温度。在定子铁芯每槽中上、下层线棒间埋置一只铜热电阻元件（共54只）监测定子绕组温度。定子铁芯中埋置电阻测温元件，监测铁芯齿、轭4温度。在端盖、机座中夹、进出水和由管路上装有双金属温度计，以监测氢气温度和油、水温度。发电机两端轴承轴瓦各埋置两只测温元件，以监测轴瓦温度，并能发报警信号。转子绕组温度则用电阻法进行监测，按下列公式计算T2235式中 T2热态下转子绕组温度， T1冷态下转子绕组温度， R2温度为T2时，转子绕组直流电阻， R1温度为T1时，转子绕组直流电阻，2.7 静止密封本型发电机以定子机座为主体氢气容器，有以下多个部位为主密封面，端盖上、下瓣之间及和定子机座端面密封，出线盒和定子机座密封，冷却器外罩和定子机座密封，这些密封面均采取液体密封胶，密封方法按附录进行。3 发电机转子3.1 转轴发电机转轴由高强度高导磁性合金钢锻制而成。转轴有中心孔，供检验锻件质量及装导电杆用，本体开有轴向槽以供嵌线用。在本体磁极表面沿轴向均匀地开有横向槽，以平衡本体两个方向刚度，降低倍频振动。3.2 转子绕组转子绕组每匝线由两股铜排组成，槽内部分为中间铣双排孔组成斜流式气隙取气冷却风道。（见附图5）端部铜排铣成凹形，两个凹形铜排相互对合成一根空心导体，并和槽内部分斜向风道相同。绕组匝间绝缘采取环氧玻璃布板粘接到铜线上结构。匝间绝缘上开有和铜线对应双排通风孔。转子绕组槽内部分用开有风斗铝合金槽楔固定。槽楔上风斗通风孔，在进风区为迎风方向，在出风区为背风方向，以形成经过斜流孔道气体流动压头。槽部楔下垫条和铜线接触面粘有滑移层，在负荷改变而转子导体伸缩时能够自由滑动，以适应调峰工况运行。本型发电机含有完善阻尼系统，由绕组槽部阻尼，大齿上通长阻尼条和绕组端部梳齿阻尼环组成，以提升发电机本身负序承载能力。3.3 护环转子绕组端部由高强度无磁性钢护环支撑。护环一端热套在转子本体端部。当转子升速时，护环配合公盈会减小，当达成要求超速值时，转子本体和护环之间仍存在足够公盈，为了预防护环相对于转子本体有轴向移动，在护环和转子本体配合处装有开口环键。环键开口处装有搭子，用以在拆装护环时收拢或张开环键。护环另一端和中心环热套配合，本型发电机采取悬挂式中心环，其功效是限制转子绕组轴向位移和变形。3.4 转子通风系统（见附图5）转子绕组槽部采取气隙取气斜流通风系统。端部采取两路通风系统：一路由绕组端部直线部分侧面进风，由本体第一风区（或第九风区）出风；另一路由绕组端部侧面进风，经过端部铜线风沟至弧部中心侧面出风，再由大齿端头月牙槽气隙排出，这种结构使端部风路缩短二分之一，有利于降低转子绕组端部温升。3.5 集电环集电环材料为50Mn锻钢。外圆周表面开有螺旋沟，并有沿集电环圆周均布斜30通风孔，以加强集电环本身冷却。集电环经过绝缘套筒热套于轴上。两环间装有离心式风扇，此风扇直接热套于轴上，加强集电环部位通风冷却。集电环经过导电螺钉和组装在转子中心孔内导电杆和转子绕组相连接。4 轴承及端盖本型发电机采取端盖式轴承，椭圆轴瓦。端盖采取优质钢板焊接结构，含有足够强度、刚度和气密性。上瓣端盖设有观察孔，下瓣端盖设有较大回油腔，使氢侧密封回油极为通畅，以预防向机内漏油。轴瓦和瓦套间为球面接触自调心结构，为预防轴电流流经轴颈、支撑轴瓦球面瓦套及轴承定位销钉均和端盖绝缘。另外，为预防轴电流流经两轴承，在发电机两端下述部位加绝缘：密封座和端盖之间，油密封轴承进出油管和外部管道之间，轴承挡油盖和端盖之间。上瓣轴承盖上设置有测量轴颈振动装置，下瓣端盖下部设有轴承和油密封系统连接管口。5 氢气冷却器氢气冷却器关键由绕片式铜冷却管和两端水箱组成，横置于发电机顶部，采取汽励端各一组部署方法。冷却器外罩为可拆装式结构，每组冷却器由两个冷却器组成，水路为各自独立并联络统，当停一个冷却器时，可维持80额定负荷运行。6 油密封装置（见附图6）本型发电机采取双流环式油密封，油密封装置置于发电机两端端盖内，其作用是经过轴颈和密封瓦之间油膜阻止了氢气外逸。双流即密封瓦氢侧和空侧各自是独立油路，平衡阀使两路油压维持均衡，严格控制了两路油相互串流，从而大大降低了氢气流失和空气对机内氢气污染，使氢气消耗量少于单流环式油封，而且又省掉了真空净油装置，简化了维护工作。密封瓦能够在轴颈上随意径向浮动，但为了预防其随轴转动，在环上装有方键，定在密封座内。从密封瓦流出氢侧回油聚集在密封座下和下瓣端盖组成回油腔进行氢油分离，分离氢气后油流回氢侧回油腔，在独立氢侧油路中循环。而顺轴流出空侧回油则和轴承回油一起流入主油箱。油中带有少许氢气，在氢油分离箱中分离，再由抽烟机排出室外，从而使回到主油箱轴承油中不含氢气，确保了主油箱运行安全。氢侧和空侧油流同时也分别润滑了密封瓦和轴颈，在任何运行状态下油压高于氢压0.0850.01MPa，此值靠油系统压差调整阀自动维持。7 风扇及座环转子风扇为单级旋桨式，安装于汽、励两端。每个风扇由29只锻制合金铝动风叶组成。风叶用螺母和定位销固定在风扇座环上。为提升风扇效率及压头，在风扇入口外侧设有一级带20个导向静叶片导风罩，导风罩为铸铝合金件。8 刷架刷架和导电环合二为一，每个环由两瓣拼成，其材料为铸硅黄铜。整个导电环座落在绝缘底板上，每个导电环分别设置四排电刷以减小集电环表面磨损。9通风冷却（见附图7）发电机采取定子绕组水内冷，转子绕组氢内冷、定子铁芯及其结构件氢气表面冷却，称为水氢氢冷却方法。转子绕组槽部采取气隙取气斜流式通风，端部采取两路通风。转子本体沿轴向分九个风区，其中四进五出，冷热风区交错，转子绕组槽部采取中间铣孔双排斜流风道，转子槽楔为风斗式，结构上为一斗两路通风。和转子对应定子铁芯也分为九个风区。定子铁芯设径向通风道。10 主、副励磁机结构10.1 定子10.1.1 定子铁芯主励定子铁芯由高导磁、低损耗冷轧无取向硅钢片冲制整圆片叠压而成，冲片两面刷有硅钢片绝缘染，铁芯沿轴向分15段，每段铁芯间设有径向通风道，组成径向冷却风路。两端设有没有磁性铸钢压圈。副励定子铁芯基础同主励。端部设有径向通风槽钢，冲片开有轴向通风孔，压圈采取反磁不锈钢板。10.1.2 定子绕组主励定子绕组为篮式结构，绕组线圈股线为双玻璃丝包扁铜线，线圈直线部分经360度编织换位。线圈对地绝缘采取环氧玻璃粉云母带，引出线在副励端。副励定子绕组为软线圈结构，线圈由厚绝缘聚酯漆包圆铜线绕制而成。六个引出线固定在出线盒内。10.1.3 测温元件主励测温元件装在电机内部，测量各部位温度。其中，定子铁芯、定子线圈分别埋置三只电阻测温元件，监视铁芯和线圈温度。在两个座式轴承回油管路上装有双金属温度计，以监视回油温度，并能发出报警信号。在机座中央和端盖上，装有双金属温度计，以监测机内冷却空气温度。在空气冷却器进出水管路上，装有双金属温度计以监测冷却水温度，并能发出报警信号。主励转子绕组温度用电阻法进行监测。副励设有两只铜热电阻测温元件，一个固定在定子绕组端部下层，另一个固定在铁芯径向通风槽板上，间接监测定子铁芯、绕组温度。10.2 转子主、副励磁机共用一根转轴。由联轴器、主励磁机转子铁芯、转子绕组、护环、集电环及副励磁机磁性转子组成。10.2.1 转轴同轴交流励磁机组转轴由高强度合金钢锻制而成。经过联轴器和发电机转子用十六个销螺钉传输扭距。10.2.2 转子铁芯为降低时间常数，主励转子铁芯由薄钢板叠制而成。冲片两面涂有绝缘漆。冲片上开有轴向通风孔，并和通风槽片组成径向通风道，转子铁芯热套在转轴上，并用键固紧。10.2.3 转子绕组主励转子绕组线圈由软扁铜线绕制而成。匝间绝缘为每匝垫一层聚芳纤维聚脂薄膜复合箔，再叠绕一层聚酰亚胺薄膜压敏带。转子槽衬为环氧酚醛玻璃坯布压制而成。10.2.4 护环主励转子绕组端部由高强度，无磁性合金钢护环固定。护环采取刚性固定护环中心环结构。中心环上开有轴向通风孔，以形成转子冷却系统。10.2.5 集电环主励磁机集电环由优质碳素结构钢材锻制而成。经过转子轴表面 引线槽把集电环和转子绕组连接起来。集电环表面加工出螺旋沟，以预防气垫现象，集电环采取绝缘套筒式结构。10.2.6 副励磁机转子副励磁机转子采取悬臂式磁性转子。转子采取分段组装套筒式装配方法，永磁体放置在转子圆盘槽内。永磁体为稀土永磁材料压制而成，含有良好永磁性能。10.3 轴承同轴交流励磁机组设有一对座式轴承。轴瓦采取圆柱形或椭圆形。轴瓦和轴承座为球面接触自调心结构。轴承和底架及油管间设有对地绝缘，以预防轴电流产生。副励磁机无轴承。10.4 端盖主励磁机采取铸铝结构外端盖，内端盖为钢板焊接结构，并形成冷却通道。外端盖上设有密封环，使机内冷却空气和机外空气隔离。副励磁机端盖为硬铝板把合结构，端盖和机座之间设有绝缘方法，以预防轴电流产生，端盖同时起到扭振监视传感器支撑。10.5 扭振监视传感器 本型同轴交流励磁机装备有扭振监视磁性传感器装置，传感器装配由传感器组件、支架、联接小轴及齿轮组成。支架固定在副励磁机外端盖上，联接小轴在副励磁机轴端，齿轮热套在联接小轴上。传感器位置沿轴向、径向和切向全部能够调整。第二章 检修周期及项目第一节 检修周期一、发电机每34年大修一次，小修68个月一次。二、发电机组第一次大修应在机组 投入运行后十二个月时进行。三、依据设备运行情况，检修间隔可临时改变。第二节 大修标准项目1 发电机修前工作1.1 停机时不一样转速下测转子交流阻抗。1.2 静子线棒及出线水路反冲洗。1.3 拆头做修前交、直流耐压试验。2 发电机解体2.1 拆卸主、副励磁机、发电机端盖、轴瓦、密封瓦。2.2 测量定、转子间隙。2.3 抽发电机转子。3 发电机定子检修3.1 检验清扫铁芯压板、绕组端部绝缘、绑线、隔木（垫块）、支持环及压紧螺栓。3.2 检验端盖、护板、导风板、衬垫。3.3 检验清扫定子线圈、引出线接头、出线套管，对端部线圈松动者进行处理。3.4 检验清扫通风沟道及通风沟道处线棒绝缘，检验槽楔，必需时更换不合格槽楔。3.5 定子线圈水流量和泵压试验。3.6 检验测温元件及连接线并测绝缘。3.7 定子做电气预防性试验。4 转子检修4.1 氢冷发电机转子通风道通风试验。4.2 发电机转子气密试验。4.3 检验和吹扫转子端部绕组，检验槽楔有没有松动、位移、变色。4.4 检验套箍嵌装情况；检验测量套箍有没有松动、变形。4.5 检验心环、风扇、小护环并进行探伤。4.6 检验轴承颈及平衡块固定情况，检验通风孔有没有堵塞。4.7 检验及清扫刷架、滑环、引线，调整电刷压力和更换电刷，打磨滑环。4.8 转子绕组电气预防性试验。5 冷却系统检修5.1 检验及清理冷却器进行水压试验，并消除漏点。5.2 检验清理氢气系统、CO2系统管道、阀门、法兰等装置检漏，并消除漏气。5.3 检验清理氢气干燥器。5.4 更换各处密封垫。5.5 清扫励磁机空冷室，检验严密性，消除漏风。6 励磁机及励磁回路检修6.1 检验及清扫本体、端盖、冷风室罩层。6.2 测量定转子气隙、解体抽装转子。6.3 检验清扫定子绕组、绕组 接头及端部绑线、紧固件隔木等。6.4 检验清扫定子铁芯、槽楔及通风沟，必需时更换槽楔、垫条。6.5 检验测温元件及引线。6.6 检验清扫转子通风沟、风扇、平衡块、轴颈。6.7 测量转轴和风挡间隙、铁芯 和护环间隙。6.8 护环检验和探伤，检验清扫滑环及引线，必需时车削滑环。6.9 检验更换电刷，调整电刷压力及中心位置；检验和调整刷架，必需时更换刷架。6.10 检验清理冷却器、过滤器并进行水压试验。6.11 励磁回路检验测绝缘。6.12 进行电气预防性试验。7 发电机整体组装7.1 发电机装转子测量间隙。7.2 修后电气试验。7.3 复装端盖、轴瓦等。7.4 整体气密试验。7.5 励磁机就位找中心。7.6 连接各引线。8 发电机开机试验8.1 测量发电机转子绕组静态和动态下交流阻抗和功率损失。8.2 测量发电机空载特征和短路特征曲线。8.3 主、副励磁机特征曲线。8.4 转子温升试验。8.5 测量 轴电压。第三节 小修标准项目1 消除运行中发觉缺点2 发电机定子水路反冲洗3 由人孔门进入检验清扫发电机端部绕组及紧固件。绝缘引水管及出线套管。4 检验清扫发电机、励磁机滑环、刷架、更换短电刷。5 依据预试周期做电气预防性试验。6 查找漏气并进行处理。第三章 发电机大修第一节 大修前准备工作1 依据年度检修计划，大修前45天制订大修项目计划。2 依据大修项目及工期和人力配置，制订大修进度表。（包含计划工时，实际工时，外援工时，积累数据定出标准耗工量）。3 大修材料计划、应加工备品、工具计划于大修前45天报出。4 大修前一周内备齐大修所需材料、备品及专用工具。5 大修所用图纸、资料、统计表格及设备台帐齐全。6 大修所用工具和材料，检验、整理、备齐逐件登记于大修前一天运至现场。7 编写重大特殊项目标安全技术方法。8 组织参与大修人员学习检修工艺规程、电业安全规程和重大特殊项目标安全技术方法。9 专用工具、施工机具、安全用具和试验设备要进行检验试验合格。10 大修开工前，对检修人员进行思想动员，明确安全、质量、进度、节省等方面要求，进行技术交底，充足调动检修人员主动性。11 生技、安质等部门在大修开工前到车间落实大修准备情况，逐条落实，以确定开工日期。第二节发电机大修工艺1 解体前工作项 目质量标准工艺方法及注意事项1.1停机时不一样转速下转子交流阻抗和功率损失1.2发电机定子线棒及出线水路反冲洗1.3交、直流耐压试验 阻抗和功率损失值不作具体要求，在相同试验条件下预出厂及历年数值比较，不应有显著改变。反冲洗后流量应大于或等于反冲洗前流量。反冲洗后，取样化验水导电率在0.51.5S/cm之间。PH值在78之间，硬度小于2ug/kg，无任何机械杂质。见附录A11. 按下图接线2. 在不一样转速下电压从零升至150V，每隔50V读取一组数据。3. 试验电压峰值不得超出额定励磁电压。在滑环上施加电压时要将励磁回路断开。1. 反冲洗应在发电机不带负荷和水路系统未动时立即进行。2. 反冲洗前后要做好流量统计，反冲洗时应每2小时倒换一次进出水方向。反冲洗时间不得少于48小时。3. 冲洗工作结束后，用0.3Mpa干燥压缩空气将线圈和引线内积水冲干。见附录A12 发电机解体项 目质量标准工艺方法及注意事项2.1拆卸主、副励磁机2.2拆发电机端盖,测量定、转子间隙2.3发电机抽转子1001.5起吊平稳，专员指挥，观察定、转子间隙预防碰撞励端下端盖中心下降550mm起吊过程中严密监视定、转子间隙轨距5502mm两侧 固定螺丝孔距7242mm滑板及轴颈滑块要用石蜡涂拭，钎丝不得碰挂线棒及绝缘水管本体滑块不得紧靠护环，应距护环100mm1. 解体前开启盘车使发电机转子大齿朝下。2. 拆外罩，吊至指定位置，打开各人口门。3. 拆滑环护罩，断开转子励磁引线、拆下刷架,拆掉汽侧轴电刷,包好滑环,拆卸时不得碰伤滑环,引线及刷架做好标识。4. 拆主、副励磁机引线、测温元件引线、主励滑环引线，并做好记号。5. 拆掉主、副励磁机底架稳钉和螺丝，稳钉做永久记号。6. 联络汽机拆掉发电机和主励磁联轴器螺丝及供油管路，将励磁机吊至指定位置，然后将碳刷支架由励端抽出。1. 联络汽机拆端盖上影响拆大盖油管道，拆掉发电机上端盖，测量导风罩和风叶间隙作为原始数据供回装时参考，拆掉上半导风罩，拆前要做好标识。2. 在汽励两侧测量发电机定、转子间隙。1. 联络汽机拆掉发电机和汽轮机联轴器螺丝后，装好吊转子支撑专用工具和汽机人员配合吊起转子，由汽机取走下轴瓦，油档盖。断开联轴器前应将转子汽端和汽轮机低压缸相对位置作记号，方便回装时参考。2. 装好吊大盖工具，用手拉倒链或天车吊起下端盖，拆下半个导风罩及上内端盖。导风罩和上内端盖配合，拆前 应做好记号。3. 拆下半个导风罩
