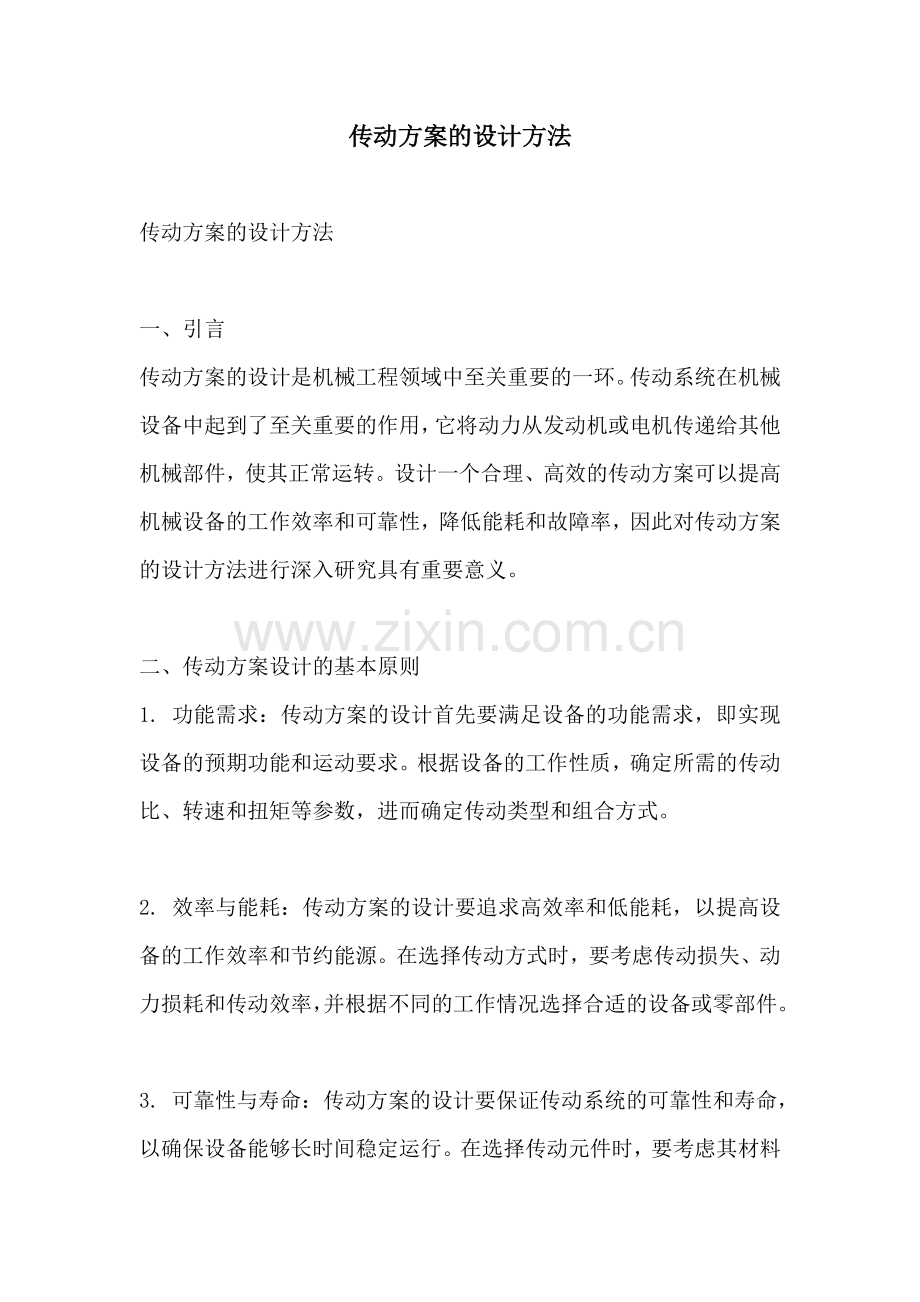

传动方案的设计方法.docx

传动方案的设计方法传动方案的设计方法一、引言传动方案的设计是机械工程领域中至关重要的一环。传动系统在机械设备中起到了至关重要的作用，它将动力从发动机或电机传递给其他机械部件，使其正常运转。设计一个合理、高效的传动方案可以提高机械设备的工作效率和可靠性，降低能耗和故障率，因此对传动方案的设计方法进行深入研究具有重要意义。二、传动方案设计的基本原则1. 功能需求：传动方案的设计首先要满足设备的功能需求，即实现设备的预期功能和运动要求。根据设备的工作性质，确定所需的传动比、转速和扭矩等参数，进而确定传动类型和组合方式。2. 效率与能耗：传动方案的设计要追求高效率和低能耗，以提高设备的工作效率和节约能源。在选择传动方式时，要考虑传动损失、动力损耗和传动效率，并根据不同的工作情况选择合适的设备或零部件。3. 可靠性与寿命：传动方案的设计要保证传动系统的可靠性和寿命，以确保设备能够长时间稳定运行。在选择传动元件时，要考虑其材料和制造工艺，以及其承载能力和寿命等因素。4. 经济性：传动方案的设计要兼顾经济性，即在满足功能和性能需求的前提下，尽量降低成本和资源消耗。在选择传动元件和配置传动系统时，要考虑其价格、维修成本和可替代性等因素。三、传动方案设计的步骤1. 确定工作条件：首先要根据设备的工作性质和工况条件，确定传动方案的工作条件，包括传动比、转速、扭矩、运动形式和工作环境等。2. 选择传动类型：根据工作条件和功能需求，选择合适的传动类型，如齿轮传动、带传动、链传动、液压传动或电动传动等。3. 选择传动比和参数：根据设备的工作性质和要求，计算和选择传动比和传动参数，包括齿轮传动的模数和齿数、带传动的带速比和带宽、链传动的链节数和链长等。4. 设计传动元件：根据传动类型和参数，设计传动元件，如齿轮、带轮、链轮、液压泵或电机等。在设计过程中，要考虑元件的材料、齿形、强度和制造工艺等因素。5. 组合传动系统：将设计好的传动元件组合成传动系统，并进行系统分析和优化，以满足设备的工作要求和性能需求。6. 验证和调试：进行传动系统的验证和调试，包括传动效率测试、工作负荷测试和振动噪声测试等，以确保传动系统的可靠性和稳定性。四、案例分析以某机械设备为例，设计一套传动方案。1. 工作条件：传动比为1:5，转速为2000rpm，扭矩为1000Nm，运动形式为旋转，工作环境为常温常压。2. 选择传动类型：根据工作条件和功能需求，选择齿轮传动作为传动类型。3. 选择传动比和参数：根据传动比和转速，计算得到齿轮传动的模数为5，齿数比为1:5。4. 设计传动元件：根据传动类型和参数，设计主动齿轮和从动齿轮。选择合适的材料和制造工艺，计算齿轮的强度和寿命。5. 组合传动系统：将设计好的主动齿轮和从动齿轮组合成齿轮传动系统，并进行系统分析和优化，确保传动系统的工作效率和可靠性。6. 验证和调试：对齿轮传动系统进行传动效率测试、工作负荷测试和振动噪声测试，调试传动系统的参数和工作状态，以确保传动系统的稳定性和可靠性。五、总结传动方案的设计是机械工程领域中的重要任务，合理的传动方案可以提高设备的工作效率和可靠性，降低能耗和故障率。在传动方案的设计过程中，需要考虑功能需求、效率与能耗、可靠性与寿命以及经济性等因素，按照一定的步骤进行设计和优化。通过案例分析，我们可以更好地理解传动方案的设计方法和步骤，为实际工程中的传动方案设计提供参考和指导。
