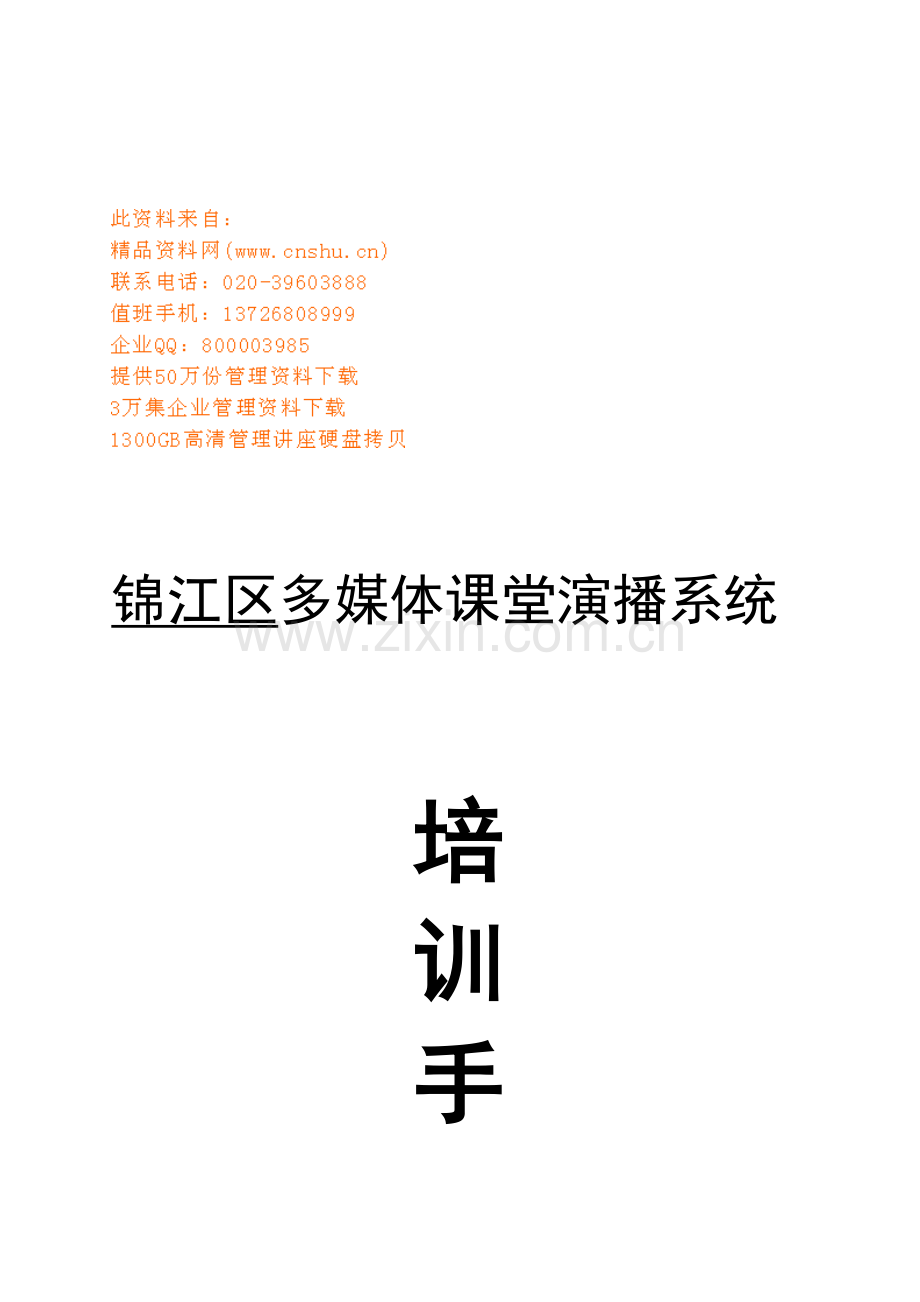

锦江区多媒体课堂演播系统培训必备手册模板.doc

锦江区多媒体课堂演播系统

培
训
手
册

承建单位：成全部瑞德利科技
二00九年六月

一、前 言
尊敬用户：
十分感谢您选择我企业提供多媒体课堂演播投影设备，整套系统设备我们选择了现在优异多媒体电教设备，系统集成选择优质辅助材料，遵摄影关行业要求严格施工。在使用整套设备前请您仔细阅读我们操作手册，全部操作全部请根据操作手册进行，期望您在正确使用多媒体课堂演播投影系统同时能感受到科技带来便捷。
整套多媒体课堂演播投影系统由以下设备组成：
序号
货物名称
品牌型号
数量
1
液晶投影机
松下PT-X500
1台
2
投影机吊架
海杰通用型
1付
3
视频展示台
臣河PH-9000V
1台
4
电动屏幕
红叶 84英寸电动幕
1幅
5
笔记本电脑
联想 昭阳E43G
1台
6
多媒体音响
麦博B-73
1台
7
布线施工材料、辅助材料、人工安装费用
国产
1批
1、系统显示终端由松下PT-X500液晶投影机、红叶84寸玻珠电动幕组成，投影机采取防盗式吊顶正投安装。
2、系统多媒体图像信号部分由联想笔记本、臣河视频展示台组成。
3、音响系统采取麦博B-73多媒体音响组成，可提供高保真立体声效果。
经过以上设备集成多媒体课堂演播投影系统可实现以下关键教学功效：
１、 利用投影机大屏幕显示教学内容。
２、 用联想笔记本进行多媒体课件演示，和共享互联网资源实现网络教学、远程教学。
３、 经过视频展台实现文字资料、图片资料、实物和幻灯片展示。
４、 外接其它影像源轻松实现多媒体教学。

二、系统操作使用说明
本套系统操作请严格遵守以下操作步骤：
一、 开机及使用说明：
１、 打开电源插线板电源开关（闭合空气开关或接通系统总电源），此时各设备处于通电状态；
二、 使用说明：
１、 用投影机摇控器打开投影机，降下屏幕。
２、 假如单独使用展台：请把展台拿到讲桌上，接上电源后再把讲桌上VGA线插入展台VGA信号输出接口上，这时打开电源即可使用。
３、 假如单独使用笔机本：请把讲桌上VGA线插入笔记本VGA信号输出接口上，并确定笔记本外接显示器功效打开（假如投影机上没有信号输出，请按“FN+F3”组合键进行信号切换），假如需要用笔记本音频信号，把音频线接头插到笔记本音频输出接口。
４、 假如两个设备同时使用请先按第“2”点操作后再使用VGA线把笔记本VGA输出信号接到展台“VGA IN”接口上，把音频线接头插到笔记本音频输出接口；并确定笔记本外接显示器功效打开。
５、 按展台面板上“RGB切换键”切换信号（开机默认为展台信号，按一次“RGB切换键”为外接笔记本信号，在按两次“RGB切换键”又回到展台信号）。
６、 电脑、数码展示台具体功效操作请仔细阅读各个设备使用说明书。
三、 关机说明：
１、 用投影机摇控器关闭投影机，升起屏幕。
２、 关闭笔记本电脑。
３、 收起展示台支臂，关闭展台电源。
４、 等上三分后再关闭插线板电源。
５、 长时间不用此设备请关闭系统强电开关（断开空气开关或断开系统总电源）。

三、系统日常维护及注意事项说明
多媒体投影系统除正确操作使用外，日常维护也相当关键，需要维护项目关键有以下几点：
１、 投影机使用一段时间后（通常300小时左右），需要清洗过滤网。请您仔细阅读投影机使用说明书，并按摄影关说明程序清洗过滤网。在实施上述操作过程中请您关闭系统电源，清洗完成后请将过滤网正确地安装在投影机上（备注：假如长时间不清洗过滤网，投影机会在使用一段时间后自动关机现象）。
２、 投影机关闭后，投影机需要给灯泡散热，请勿在此时间内（3分钟左右）切断系统总电源，不然可能会缩短投影机灯泡使用寿命或引发灯泡损坏。
３、 在使用本系统时投影机不要频繁开关机，每次开关机时间间隔请不要少于15分钟时（课间休息时不需要关闭投影机），不然可能会缩短投影机灯泡使用寿命或引发灯泡损坏。
４、 在未经许可情况下请勿对多媒体系统线路及设备进行改造，随意改造可能会引发火灾、触电或其它人身伤害事故。
５、 本套多媒体电教系统设备不可近水，更不可进水。
６、 投影机在工作时请不要向镜头内张望，这么可能会伤害您眼睛，更不要让学生向镜头内张望。
７、 电动投影屏幕需在通电情况下才能工作，请勿用外力强行拉下投影屏幕，这么可能会损害屏幕电机或屏幕其它装置，并可能造成该设备无法修复。
８、 扬声器音量请控制在适宜大小，避免音箱长时间工作在高功率状态，这么可能会造成音箱损坏。

四、售后服务、技术支持保修细则及紧急响应
您在使用我们安装多媒体课堂演播投影系统时，如碰到任何问题请按以下方法和我们联络：
成全部瑞德利科技
地址：成城市天仙桥南路三号汇江楼三楼
电话：85457438 66463599 66463566
传真：66463586
售后技术支持内容
成全部瑞德利科技丰富工程实施经验和强大技术实力，以高效优质安全服务水准为贵单位提供满意服务，我门将为用户提供全方面多层次技术支持和服务，技术服务支持包含以下多个关键方面：
维修
(1)设备及系统保修期后：对设备故障，依据故障大小实施有偿或无偿服务。对需要更换配件 将以成本价收取费用(相关成本价格，用户可和生产厂商直接确定)。
(2)在正常使用情况下，我企业依据厂家保修范围对设备质量负责。在保修期内，如因产品质量发生故障，我企业将无偿进行维修或配件更换。在保修期内，假如发觉设备和方案或协议所列技术指标不符或设备不能正常运行，使用方应向我企业出具具体书面汇报，说明问题细节隋况。
(3)说明：以下情况不在保修范围之内：
设备正常磨损和可花费部件。
因为使用方对设备不被授权修改、不正确使用造成设备问题。
因为不可抗力原因所引发事故和毁坏。
售后服务支持
项目支持服务响应时间
成全部瑞德利科技随时接听回复用户使用产品中提出产品技术问题，响应时间为30分钟，成城市区享受4小时上门服务，成全部周围地域享受二十四小时上门服务，如产品出现故障无法正常使用，必需时我企业将提供同档次产品做为备用机供用户方使用，不会影响用户正常教学秩序。
应急响应服务支持内容
您在使用、实施我企业提供产品时所碰到技术问题，或产品出现质量问题，能够经过成全部瑞德利科技技术热线服务等路径得到立即处理。
技术支持热线服务
热线电话： 66463599 66463566
热线传真：
电子邮件回复服务
用户能够将碰到问题随时经过电子邮件方法提交给成全部瑞德利科技企业技术支持部门，用户将于2个工作日内得到回复。
技术支持电子信箱：
传真回复服务
用户能够将碰到问题随时经过传真方法提交给成全部瑞德利科技，用户将于二十四小时内得到回复。
技术支持传真：
投诉或提议：
您对我们工作人员在对设备安装、调试、维修、售后、响应和其它方面有任何意见或提议，可按以下方法联络：
投诉或提议电话：
投诉或提议信箱：
再次感谢您选择我企业产品，本套《培训手册》只针对此次我企业为您安装多媒体电教系统，不确保其它企业安装多媒体电教系统或我企业非此次安装多媒体电教系统能使用本《培训手册》，如有不详、岐义、错误或不尽地方敬请谅解！
