Xx市轨道交通
渗漏水处治施工技术方案

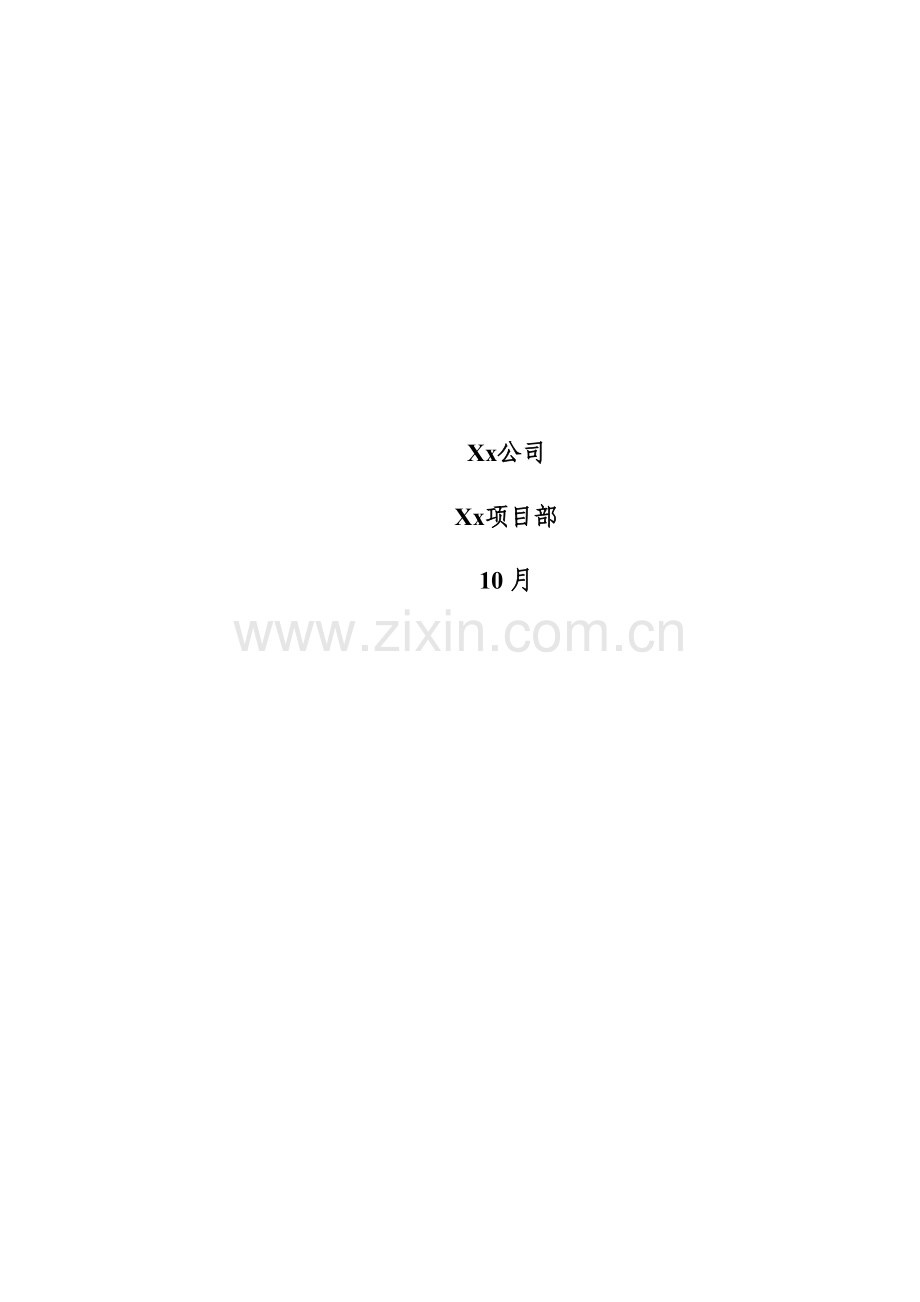

Xx公司
Xx项目部
10月
xx市轨道交通
渗漏水处治施工技术方案
编制：___________
审核：___________
批准：___________
xx公司
xx市轨道交通项目部
10月
目 录
一、工程概况 1
二、编制阐明 1
2.1编制根据 1
2.2编制原则 2
2.3合用范畴 2
三、地质条件 2
四、防水级别 3
4.1区间工程 3
4.2车站工程 3
4.3附属工程 3
五、渗漏现状 3
六、因素分析 4
6.1施工缝及变形缝渗漏水 4
6.2 二衬表面渗水 4
七、渗漏水解决方案 5
7.1构造渗漏水解决办法 5
八、施工安排 6
九、控制原则 7
十、质量保证办法 7
十一、安全、文明及环水保办法 8
11.1安全施工注意事项 8
11.1.1施工注意事项 8
11.1.2对化学灌浆材料保管注意事项 8
11.2文明及环水保办法 9
土建二标渗漏水处治施工技术方案
一、工程概况
xx市轨道交通，
二、编制阐明
2.1编制根据
（1）《地下铁道工程施工及验收规范》GB50299-1999（）；
（2）《建筑工程施工质量验收统一原则》GB50300-；
（3）《地下防水工程质量验收规范》GB50208-；
（4）《地下工程防水技术规范》GB50108-；
（5）重庆轨道交通四号线一期工程土建二标施工组织设计；
（6）重庆轨道交通四号线一期工程土建二标有关施工图；
（7）地勘单位提供详勘报告；
（8）周边环境调查及有关施工经验。
2.2编制原则
严格按照隧道防排水技术规范及施工规定组织施工，依照设计文献及现场调查成果，拟定渗漏水治理原则为：以堵为主，保证最后治理效果达到预期目的，满足设计规范规定。
2.3合用范畴
本方案合用于xx站、xx站~保税港站区间（暗挖+锚拉段）区间工程渗漏水解决施工。
三、地质条件
1、xx站地质条件
xx站围岩重要为砂质泥岩夹砂岩，以砂质泥岩为主，砂质泥岩属软岩；岩体呈大块状砌体构造，中档风化，节理裂隙不发育，岩体较完整～完整；围岩基本分级为Ⅳ级。地下水类型为松散层孔隙水和基岩裂隙水，地下水重要由大气降水补给，水量大小与降水因素关系密切，受气候和季节变化影响较大，地下水状态为Ⅰ级。
2、区间暗挖段地质条件
区间暗挖段岩性以砂岩、泥岩互层产出，砂岩与泥岩之间层面局部被粘泥充填，特别是上部砂岩下部泥岩状况，层面结合差，属软弱构造面。
区间暗挖段总体上属水文地质条件简朴区域。依照沿线地下水赋存条件、水理性质及水力特性，沿线地下水可划分为第四系松散层孔隙水、基岩裂隙水。场地地下水总体较贫乏。
3、区间明挖段地质条件
区间明挖段出露地层由上而下依次可分为第四系全新统填土层、粉质粘土、砂岩、砂质泥岩构成。头~保区间明挖位于长江西北岸，地形总体倾向嘉陵江，总体上属水文地质条件简朴区域。依照沿线地下水赋存条件、水理性质及水力特性，沿线地下水可划分为第四系松散层孔隙水、基岩裂隙水。场地地下水总体较贫乏。
4、xx站附属构造
xx站附属地层重要为第四系全新统填土层、砂岩、砂质泥岩构成。。场地地下水以其含水介质可分为松散层孔隙水和基岩裂隙水两类。场地地下水重要为大气降水和地下管网渗漏补给，水量总体较小。
四、防水级别
4.1区间工程
区间防水级别为二级，顶部不容许滴漏，其她不容许漏水，构造表面可有少量湿渍，总湿渍面积不不不大于总防水面积2‰，任意100m防水面积上湿渍不超过3处，单个湿渍最大面积不不不大于0.2m2；
隧道工程中漏水平均渗漏量不应不不大于0.05L/m2/ .d，任意100m2/防水面积渗漏量不应不不大于0.15L/m2/.d。
4.2车站工程
xx站车站防水级别应为一级，不容许渗水，构造表面无湿渍。
4.3附属工程
附属构造暗挖段（风道、换乘通道、出入口等某些）防水级别为一级，车站风道竖井、区间隧道及连接通道等附属构造防水级别为二级。
五、渗漏现状
当前，本标段已完毕xx站主体构造衬砌，xx站附属1、2号风道衬砌，3号出入口衬砌、4A、4B出入口衬砌，头~保区间暗挖段衬砌、头~保区间明挖段衬砌104m，已完毕衬砌混凝土区间有不同限度渗漏现象，渗漏部位重要集中在施工缝位置，以仰拱及边墙为主，个别位置在拱墙，漏水状况见下图。详细漏水记录状况详见渗漏水登记表。
拱部施工缝渗漏 拱部浇筑混凝土不密实处渗漏
边墙施工缝渗漏 仰拱矮边墙处渗漏
表5-1 渗漏水状况登记表
序号
子单位工程
部位
漏水类型
漏水点数量（处）
备注
1
区间暗挖段
暗挖段左线
分散点漏水
12
2
裂缝漏水
4
3
施工缝、变形缝漏水
10
4
大面积渗漏
2
5
暗挖段右线
分散点漏水
6
6
裂缝漏水
3
7
施工缝、变形缝漏水
7
8
大面积渗漏
1
9
区间明挖段
完毕衬砌H、H1断面
分散点漏水
10
10
裂缝漏水
5
11
施工缝、变形缝漏水
6
12
大面积渗漏
2
13
总计
68
六、因素分析
6.1施工缝及变形缝渗漏水
（1） 环、纵向中埋式止水带、背贴式止水带安装位置不对的、破损或搭接解决不到位；
（2） 止水带加固办法不到位，混凝土浇筑时将止水带压倒或偏移，未起到防水作用；
（3） 环、纵向施工缝止水带施工不规范，未起到防水作用；
（4） 防水板破损、搭接长度局限性或搭接缝施工不满足设计规定浮现渗漏水，防水板热熔焊接不到位导致渗漏水现象；
（5） 施工缝位置虚渣未清理干净、凿毛不到位、止水带破坏或有孔未发挥止水作用。
（6）混凝土浇筑过程中，局部振捣不密实，致使某些混凝土局部不密实。
6.2 二衬表面渗水
（1）初期支护后表面解决不平顺或防水板松铺度不够，防水板焊缝焊接质量差，搭接长度不够，灌注混凝土时冲击力作用于防水板导致防水板刺破、拉裂等因素，导致防水板丧失防水作用；
（2）地层地下水裂隙水丰富，在初支喷射混凝土前，没有对裂隙水进行解决，导致初支渗漏水，背后回填注浆不及时填充，产生面状或线状漏水未及时集中引排。使铺设防水板焊接不到位和混凝土浇筑时离析，浮现二衬渗漏水现象。
（3）浇注混凝士时对泄水波纹管保护不力而堵塞，使围岩渗水不能顺畅地从泄水管排除，背后聚积，形成静水压力后渗出；
（4）渗水点处混凝土振捣不到位，存在不密实，浮现蜂窝、麻面，导致渗漏水；
（5）渗水位置混凝土表面有裂缝或存在施工冷缝；
（6）施工缝处中埋式止水带固定不牢固，混凝土浇筑时跑位。
七、渗漏水解决方案
渗漏水治理重要有三方面内容：混凝土分散点渗漏水，裂缝、施工缝及变形缝渗漏水，大面积渗漏水部位渗漏水。
7.1混凝土分散点、裂缝、施工缝及变形缝渗漏水处置办法
对混凝土分散点、裂缝、施工缝及变形缝渗漏水解决施工前，必要用清进行清洗并检查漏水点分布位置、裂缝宽度、裂缝长度、漏水点大小等，并作好标志、记录。其施工工艺如下：
清理基层→钻孔→埋设止水针头→灌浆→检查封缝→切除注浆嘴→封口→表面恢复。
（1）表面检查
对分散点漏水处进行普查，找到漏水点是成功核心和前提，因而必要对渗漏水部位进行清理，找准部位，然后才干进行一下步解决。
（2）钻孔
依照漏水点大小布置灌浆嘴或管，宽缝疏布置，微细缝密布置。沿裂缝两侧每隔10-15cm钻斜孔，孔位距裂缝3-5cm，入射角为45°，钻孔深度即贯穿裂缝处应不低于混凝土厚度一半，埋设前止水针头。一方面为了防止注浆压力对构造也许破坏，另一方面保证浆液注入构造中。钻孔长度不不不大于二衬构造厚度且不能损坏防水板。
1-注浆嘴；
2-钻孔；
3-裂缝；
4-封缝材料。
图7-1 分散点、裂缝、施工缝及变形缝渗漏水解决施工示意图
（3）埋设止水针头
止水针头（或叫注浆嘴），依照状况选取10cm型号为主。在钻好孔内安装灌浆嘴（又称之为止水针头），并用专用内6角扳手或电动安拆机进行安装并拧紧，使灌浆嘴周边与孔壁之间膨胀无空隙。应保证止水针头安装牢固结实，防止在灌浆压力下射出，导致安全事故。
（4）灌浆
①注浆材料选取
本着经济合理、技术可行，注浆效果有保证原则，本工程进行了有关注浆材料选用，注浆材料选用状况见下表：
表7-1 注浆材料对比状况登记表
序号
材料名称
经济可行性
技术可行性
堵漏效果
备注
1
聚氨酯注浆材料
价格较低
技术可行
普通
2
环保型改性环氧树脂
价格适中
技术可行
好
3
EVA聚合物水泥防水砂浆
价格较高
技术难度高
好
通过上述对比，本工程采用改性环氧树脂作为本工程注浆材料。
按照不同浆材配比配制浆液，本工程采用堵水环氧灌浆材料配制比例A：B为6:1～7:1，浆液现配现用，一次配制数量不应过多，应依照凝固时间及进浆速度拟定。若停止不用，或清洗灌浆泵应采用厂家提供清洗剂。灌浆压力为0.4Mpa-2Mpa，最大压力不超过2MPa。
（5）检查封缝
为保证密闭空腔密闭性及承受灌浆压力作用，应对封缝密封效果进行检查。待灌浆材料固化且有一定强度后，检查灌浆堵漏密封效果。若无湿渍现象浮现，表达灌浆堵漏效果良好，否则应进行修补性重新灌浆。
（6）拆嘴
灌浆完毕，达到一定强度，固结体表干后，表面无渗漏水或湿渍时，可切掉或敲掉外漏灌浆嘴。清理干净已固化溢漏出灌浆液。
（7）封口
表面采用环氧腻子进行止水针头孔洞修复，表面用水泥浆涂刷，恢复原状。
7.2大面积渗漏水部位处置办法
大面积渗漏水部位，采用注浆封堵方式进行解决，详细如下：
1） 工艺流程:钻注浆孔→嵌入注浆管→注浆（1:1水泥浆（依照实际状况可加入膨胀剂、速凝剂））→封闭注浆管→基面解决。
如注浆过程中难于注入水泥浆及水量异常大时，注浆材料选用1:1超细水泥浆（依照实际状况可加入膨胀剂、速凝剂）。
2）治理办法：
（1）注浆管埋设
①依照雷达检测出缺陷位置、裂缝分布状况和构造大面积渗水状况拟定注浆位置。按照布孔间距（经验值为3m×3m梅花状分布）在渗漏水部位外侧，油漆标出。
②采用钻孔机对混凝土构造进行钻穿引孔，引孔作业时打穿外包防水层，孔底位于初支和二砌之间部位，注浆管打设与构造面成45°～60°夹角。 见图下图。
③将加工好注浆管顶入构造，管径φ32.5或φ42.5mm钢管，注浆管外露5～10cm。
图7-2注浆管加工大样图
图7-2 衬砌渗漏水解决图
④注浆管布设后，采用棉纱+速凝水泥砂浆将注浆管周边封填，以避免返浆。
（2）注浆
注浆按照“采用分段注浆，由下部向上部孔眼压注，以保证地下水被封堵在二次衬砌背后；由无水地段向有水地段压注，由水少地段向水多地段压注，最后以使水流汇集，便于引排”原则。注浆时在遵循先稀后浓原则下，分级逐段提高注浆压力，注浆压力依照实验拟定，约为0.5～2.0Mpa，同步观测周边构造变形状况，待顶部孔浮现冒浆时，转入下一孔注浆。注浆时遇到窜浆或少量跑浆，则注浆间隔加大或跳孔注浆。每次注浆结束后，将止浆阀关闭，旋下管路与另一根注浆管连结继续注浆。待浆液凝固后再旋下闸阀，并清洗干净闸阀以利回收。
注浆过程中，专人记录注浆状况，并依照实际状况调节注浆压力、速度，保证注浆效果。每段注浆终凝或完毕3天后，仍有渗水者进行盾环补注，直至达到止水效果。
（3）整段注浆完毕后，即可去除注浆管，再将注浆孔洞以封口膨胀快硬水泥封堵。
八、施工安排
依照项目部施工进度及后续施工安排，衬砌堵漏施工安排如下：
工点
负责人
联系方式
注浆材料
人员
设备（台）
区间
环保型环氧树脂、水泥浆、超细水泥浆
18
3
渗漏水治理时间：10月5日~1月30日
技术负责人：
阐明：依照现场实际施工进度，每周上报渗漏水登记表至监理及业主单位。
九、控制原则
注浆结束原则：
（1）注浆孔均已符合单孔注浆原则，无漏浆现象。
（2）注浆压力上升缓慢，邻孔或顶部注液溢出新纯净水泥浆为止。
（3）注浆压力突增，且邻孔或顶部无水泥浆溢出，及时停止，换孔注浆。
十、质量保证办法
10.1质量保证组织机构
为保证堵漏注浆质量可以得到保证，成立以项目经理为组长堵漏质量保证小组，明确责任分工，保证堵漏工作顺利完毕。组织机构如下图所示：
办公室
工程部
生产副经理
总工程师
项目经理
黄学军
物资部
工经部
财务部
安质部
机电副经理
2、发现并配合解决施工中浮现环境问题。
3、开展环保活动和环保培训。
4、保证环保设施正常工作。
付林林
实验室
设备部
堵漏作业班组
质检工程师
专职安全员
10.2质量保证办法
（1）施工质量应满足《地下工程防水技术规范》（GB50108-）、《地下防水工程质量验收规范》（GB50208-）及有关材料、工艺施工技术规程规定。
（2）施工前、需要进一步做好现场调查、调查清晰水源位置，做好源头治理。
（3）施工时须进行全面混凝土裂缝调查，拟定与否存在裂缝、及裂缝位置，进行针对性治理，以保护混凝土内部钢筋和混凝土材料耐久性能。
（4）对比较集中、渗漏比较严重渗漏点，应对渗漏水水质进行分析，进一步研究渗漏水对混凝土耐久性和钢筋锈蚀影响，对于影响耐久性和锈蚀水源，需要进一步考虑采用相应办法制止水源渗入。
（5）渗漏水治理结束后，应定期巡视，检查防水效果，若继续渗漏，需要重新解决。
（6）受季节影响及现场条件限制，个别渗漏点渗漏因素、部位需要运用雨季进一步观测确认。
（7）施工过程中应保证不损坏既有构造防水层功能，做好保护工作。
（8）严格按设计和国家关于技术、施工规程、规范施工，做好现场施工记录。
（9）对于原材料进场，由实验室进行进场前实验，不合格材料一律不得进场。
（10）制浆造浆时严格控制水灰比，并组织专门人员每天来回巡检，对不合格者限令整治。
（11）注浆时，严把压力、流量关，严格执行注浆结束原则，注浆后必要进行回填封孔。
十一、安全、文明及环保办法
11.1安全施工注意事项
11.1.1施工注意事项
（1）施工操作人员运用台架进行施工时，带好安全帽，配备安全带。
（2）用电规范化，禁止私搭乱接。
（3）注浆时注浆管尖埋放合理，密切注视压力以防爆管。
（4）操作人员应佩戴眼镜、口罩、手套等劳保用品，以防止浆液溅到眼内。
（5）在注浆前要对机具完好性、连接管路和封口与否良好等进行检查，一旦发现异常必要及时停止作业并进行解决，以防压力爆破导致伤人事故。
（6）注浆前要先做注水实验，不可直接注浆。
（7）各连接部件均应采用符合规定高压配件，安装高压管路和泵头各部件时，各丝扣连接必要拧紧，注浆前必要对各连接部位进行检查，保证连接完好，以免脱开伤人。
（8）注浆时，禁止现场人员在注浆孔附近停留，防止孔口阀门破裂伤人。
（9）注浆开始时，要先开进浆阀，再关闭泄浆阀；注浆结束时，要先停泵，再关闭进浆阀，打开泄浆阀，压水冲洗管路。应避免两个阀门同步关闭，防止压力陡然升高，产生危险。
（10）注浆时不得随意停水、停电，确属必要，必要事先告知，待注浆完毕并冲洗后方可停水停电。
（11）注浆施工期间，必要配备专职机电修理工，以便浮现机械和电器故障时能及时解决。
（12）注浆是必要控制好注浆压力，压力超过0.5mpa时要停止注浆。施工中应经常监视注入量、注浆压力及二衬构造状况，发现衬砌变形、开裂等状况时，及时停止注浆并查明因素。
11.1.2对化学灌浆材料保管注意事项
（1）化学灌浆材料密封储存在冷暗库房内，并有专人保管，保管人员应熟悉材料性质。
（2）装有材料容器应贴上明显标签，并需分类存储。
（3）存储化学灌浆材料地方应禁止烟火。
11.2文明及环保办法
（1）认真贯彻项目关于规定和业主关于文明时候各项规定，履行当代管理方案，科学组织施工，做好文明施工各项管理工作加强宣教，统一思想，使全体职工结识到文明施工是公司形象，是队伍素质反映，是安全生产保证，以提高员工文明施工和加强现场管理自觉性。
（2）结合本工程实际状况，对管理和各班组负责人进行明确分工，贯彻文明施工现场责任区，制定有关规章制度，保证文明施工现场管理有章可循，做届时时有人管，处处有人负责。
（3）施工人员操作地点和周边必要清洁整洁，做到工完料净场地清。
（4）易燃品与其她产品应分开存储。
