年产11万只高中压阀门可行性论证报告.doc

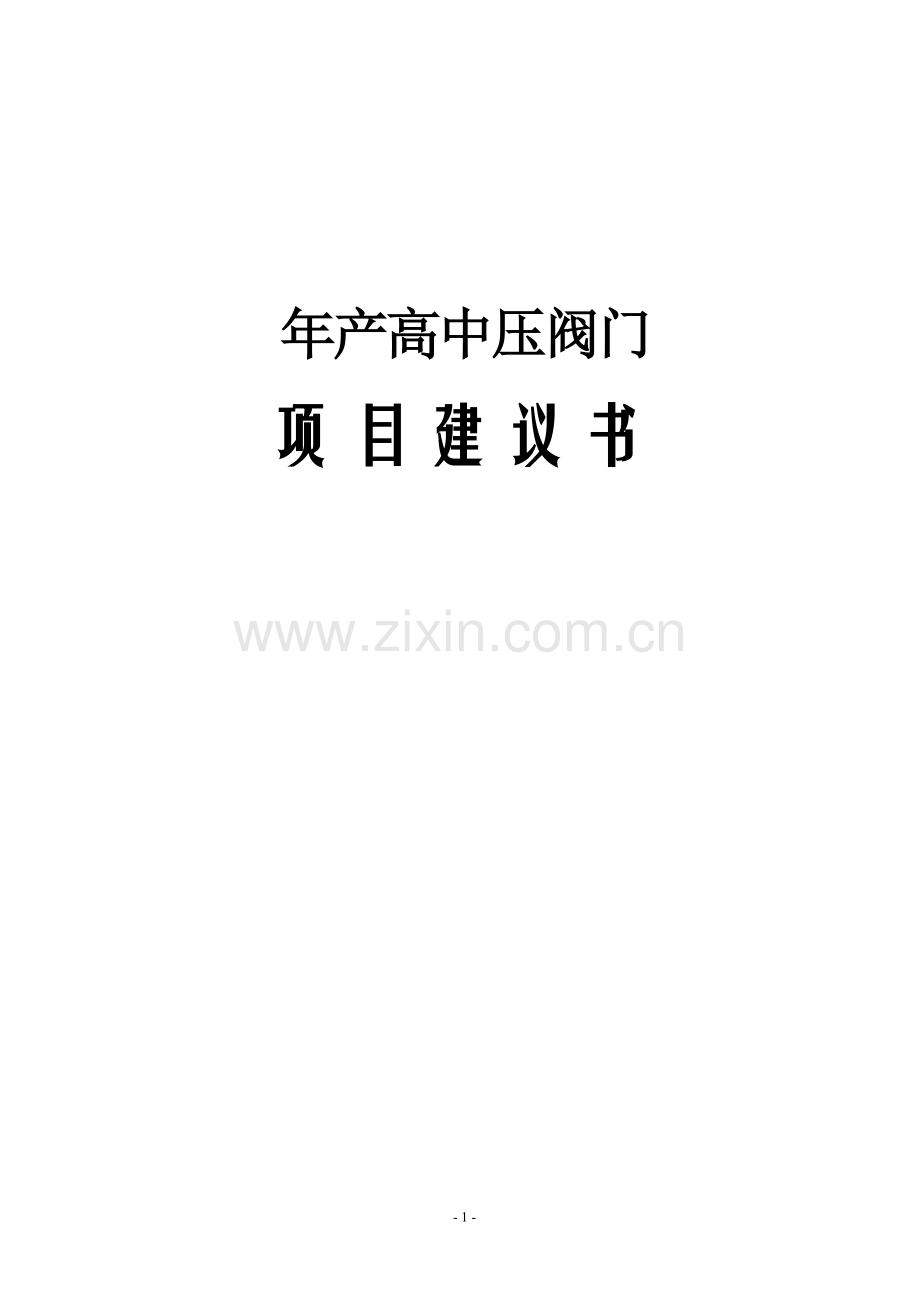

年产高中压阀门
项目建议书

目 录
第一章 总论 - 4 -
1.1 项目名称及投资人 - 4 -
1.3 编制依据 - 5 -
1.4 可行性研究的范围和内容 - 6 -
1.5 可行性研究报告的编制目的 - 6 -
1.6 研究结论 - 7 -
第二章 项目提出的背景与必要性 - 9 -
2.1项目建设的背景 - 9 -
2.2 项目建设的必要性 - 10 -
第三章 市场预测 - 14 -
3.1 国内市场 - 14 -
3.2 国外市场 - 17 -
3.3未来市场前景 - 18 -
第四章 产品方案与生产规模 - 20 -
4.1 产品方案 - 20 -
4.2 生产规模 - 20 -
第五章 厂址方案和建设条件 - 21 -
5.1项目建设地址 - 21 -
5.2项目建设所在地厂址分析 - 21 -
第六章 工艺技术方案和设备选择 - 25 -
6.1 项目组成 - 25 -
6.2 工艺流程 - 26 -
6.3 设备选择 - 27 -
第七章 公用工程和辅助工程 - 29 -
7.1 总图运输 - 29 -
7.2 给排水 - 30 -
7.3 供电及电讯 - 30 -
7.4 成品贮运包装 - 32 -
7.5 采暖通风及空气调节 - 32 -
7.6 土建 - 32 -
第八章 节能 - 34 -
8.1 用能设计原则及节能设计规范 - 34 -
8.2 能源消耗 - 35 -
8.3 能源供应状况分析 - 35 -
8.4 节能措施和节能效果分析 - 35 -
第九章 环境保护 - 37 -
9.1 环境评价标准 - 37 -
9.2 污染物排放标准 - 37 -
9.3 环境治理措施 - 37 -
9.4 绿化 - 39 -
第十章 劳动安全卫生与消防 - 40 -
10.1 劳动安全卫生 - 40 -
10.2 消 防 - 44 -
第十一章 企业组织与劳动定员 - 47 -
11.1 企业组织 - 47 -
11.2 工作制度及劳动定员 - 47 -
11.3 人员来源及培训 - 48 -
第十二章 项目实施进度计划安排 - 49 -
第十三章 投资估算与资金筹措 - 50 -
13.1 投资估算 - 50 -
13.2 资金筹措 - 51 -
第十四章 经济效益分析 - 52 -
14.1 财务评价 - 52 -
14.2 社会效益评价 - 54 -
14.3 经济评价结论 - 54 -
第十五章 结论 - 55 -

第一章 总 论

1.1 项目名称及投资人
1.1.1 项目名称：年产****高中压阀门项目
1.1.2 项目投资人：******。
1.1.3建设地点：****区****工业园，占地面积20亩。建设用地批准书编号：****市*****。
1.2 编制原则
在本项目可行性研究中，从节约资源、保护环境的角度出发，遵循创新、先进、可靠、实用、效益的指导方针。保证本项目技术先进、质量优良、保证进度、节省投资、提高效益，充分利用成熟、先进经验，实现降低成本、提高经济效益的目标。
项目具体编制原则：
1.2.1力求全面、客观地反映实际情况，采用先进适用的技术，以经济效益为中心，节约资源，提高资源利用率，做好节能减排，在采用先进适用技术的同时，做好投资费用的控制。
1.2.2根据市场和所在地区的实际情况，合理制定产品方案及工艺路线，设计上充分体现设备的技术先进，操作安全稳妥，投资经济适度的原则。
1.2.3 认真贯彻国家产业政策和企业节能设计规范，努力做到合理利用能源和节约能源。采用先进工艺和高效设备，加强计量管理，提高装置自动化控制水平。
1.2.4总图布置：根据拟建厂区的地理位置，地形、地势、气象、交通运输等条件及安全，保护环境、节约用地原则进行布置；同时遵循国家安全、消防等有关规范。做到工艺流程顺直，物料管线短捷，公用工程设施集中布置，尽量靠近负荷中心，降低能耗，节省投资。
1.2.5在环境保护、安全生产及消防等方面，本着“三同时”原则，设计上充分考虑装置在上述各方面投资，使得环境保护、安全生产及消防贯穿工程的全过程。做到以新代劳，统一治理，安全生产，文明管理。
1.3 编制依据
1、国家、地方相关法律、法规、政策及规定、条例、技术资料；
2、现行有关技术规范、规定以及定额资料；
3、国家发展和改革委员会《投资项目可行性研究指南》
4、国家发改委、建设部颁发的《建设项目经济评价方法与参数》第三版
5、国家发展和改革委员会发布实行的《产业结构调整指导目录(2011年本)》；
6、《中华人民共和国水污染防治法》
7、《环境保护条例》
8、********自治区“十二五”规划，****区“十二五”规划；
1.4 可行性研究的范围和内容
(1)项目提出的背景及必要性；
(2)市场预测；
(3)产品方案及生产规模；
(4)建设条件和厂址方案；
(5)工艺技术方案和设备选择；
(6)物料供应；
(7)公用工程和辅助工程
(8)节能；
(9)环境保护
（10）劳动安全卫生与消防
（11)企业组织与劳动定员；
(12)项目实施进度计划安排；
(13)投资估算和资金筹措；
(14)经济效益分析等。
1.5 可行性研究报告的编制目的
对本项目有关的社会、经济、技术等各方面进行调查研究，对各种能采用的技术方案和建设方案进行技术经济分析和比较论证，对项目建成后的经济效益进行科学的预测和评价。在此基础上，对本项目的技术先进性和适应性、经济合理性和有效性，以及建设必要性和可行性进行分析、系统论证、多方案比较和综合评价，为项目投资决策和下一步工作提供依据。
1.6 研究结论
1.6.1项目选址
项目建设场地位于****区****。项目总用地面积20亩，该宗地规划为工业用地，符合国家土地政策和****区城市总体规划要求，现有场地各项建设条件基本可以满足本项目建设需要，项目选址合理。
1.6.2 建设规模与产品方案
在市场分析的基础上，确定建设规模为：
年产****高中压阀门，生产通径1／4″～80″（DN6～DN2000mm），压力级150Lb～2500 Lb（0.1Mpa～42 Mpa），工作温度-196℃～680℃的闸阀、截止阀、球阀、止回阀、蝶阀等产品，年生产各类蝶阀25000只、球阀25000只、闸阀25000只、止回阀20000只、截止阀15000只。
主要建设内容如下：
1、购置并安装设备104台(套)。
2、新建生产车间及公用生活设施建筑面积9050平方米。
3、配套建设供排水、供电系统。
1.6.3 项目实施进度
项目建设期计划为14个月，自2011年7月初至2012年9月。
1.6.4 投资估算

本项目计划总投资为2390万元。其中：固定资产投资估算为2090万元，铺底流动资金300万元。
1.6.5 资金筹措
本项目计划总投资为2390万元，资金由企业自筹 。
1.6.6 经济评价
项目正常年预计销售收入9435万元，利润总额1915万元。经测算，项目投资利润率53％，投资回收期1.63年，财务盈利能力好于行业平均水平。
1.6.7 社会效益
本项目实施后，可以生产市场急需的各类阀门产品,以满足国内市场需求，增加国家及地方财政收入；为社会提供更多的就业机会。另外，由于本项目环保治理手段完善，不会对周边环境产生不利影响。因此，本项目建设具有良好的社会效益。
综上所述，本项目的建设是必要的、可行的。
1.6.8 主要经济技术指标
主要技术经济指标表
序号
项 目
单 位
指 标
备 注
1
建设规模
只
110000

1.1
蝶阀
只
25000

1.2
球阀
只
25000

1.3
闸阀
只
25000

1.4
止回阀
只
20000

1.5
截止阀
只
15000

2
项目计划总投资
万元
2390

2.1
固定资产投资
万元
2090

2.2
铺底流动资金
万元
300

3
总建筑面积
m2
9050

4
销售收入
万元/年
9435

5
总成本费用
万元/年
7520

6
利润总额
万元/年
1915

7
投资利润率
%
53

8
项目投资回收期
年
1.63

第二章 项目提出的背景与必要性

2.1项目建设的背景
阀门行业是通用机械的重要分支。阀门是大型成套装置中的重要组成部分，主要用于工艺管道介质（物料、水、蒸汽、空气和油品等）的切断、节流、调压和改变流向等。阀门质量的优劣直接影响这些装置的正常生产、安全运转和环境污染，并起着至关重要的作用。阀门的品种规格多，主要有闸阀、截止阀、止回阀、球阀、安全阀、减压阀、疏水阀、蝶阀及特殊用途阀等，用途广、用量大。据不完全统计和粗略估算，一套大型成套装置中，阀门的投资约占设备总投资的3%-5%。
当前，阀门生产行业正处于一个非常有利的发展时期。这主要利益于国家经济持续稳定发展，固定资产投资逐步扩大。尤其是西气东输、西电东送、南水北调等工程的开工建设，需要大量的阀门产品与之配套；再加上入世后，国际贸易门槛降低以及发达国家调整产品结构，使我国阀门产品的加工制造面临更大的发展空间。
目前，阀门生产水平逐步提高，阀门产量大幅度增长。阀门的市场成套率、成套水平和成套能力都有较大提高。预计在“十二五”期间阀门的需求将达到一个新高度。
党的十七大把振兴装备制造业作为落实科学发展观、推进产业结构优化升级的重大举措，提出了明确要求。当前，随着世界制造业向中国转移和国内沿海发达地区向内地产业梯度转移，中西部地区装备制造业迎来新的发展机遇。****区要抓好这一千载难逢的机遇，充分利用国家实施西部大开发、振兴工业和促进少数民族地区加快发展的扶持政策，发挥自身基础优势，以振兴装备制造业为突破口，加快推进****产业结构优化升级，促进装备制造业实现跨越式发展，力争在“十二五”期间，把****区建成****领先水平的装备制造业基地。
2.2 项目建设的必要性
阀门是石油、****、电站、长输管线、造船、核工业、各种低温工程、宇航以及海洋采油等国民经济各部门不可缺少的流体控制设备。经过20多年的发展，我国各种大小阀门企业约6000余家，企业数量居世界第一，其中年产值超过1000万元的有900家。从产品情况来看，我国阀门行业目前已经能生产十几大类产品，如闸阀、截止阀、球阀、蝶阀、安全阀、止回阀、节流阀、旋塞阀、减压阀、隔膜阀、疏水阀、紧急切断阀等。随着“十五”末期阀门市场和行业内部的各种发展变化，阀门股份和私营企业增加，阀门生产水平提高，阀门产量大幅度增长。阀门的市场成套率、成套水平和成套能力都有较大提高。阀门的种类很多，用途也很广泛，石油、天然气工业一直是阀门市场的最大采购商。能源工业对阀门的需求一直保持着坚实、稳定的增长率。化学工业以超过1.5万亿美元的产值排在工业之首，也是阀门最大的需求市场之一。化学工业多需要设计成熟，加工质量高，稀有材料的工业阀门。这一市场前景广阔，对阀门制造商来说是一片富饶的沃土。
另外，未来几年里，氢化裂解装置、流化床催化裂化装置、混合燃料装置、延迟焦化装置等对阀门市场和阀门技术有新的要求。虽然这些处理系统已经存在了很多年，但最终用户要求设备拥有更长的寿命，而且要求阀门制造商的产品符合更高的标准。
“十二五”期间，中国在石油****、天然气、冶金行业，电力、城市建设等各个方面对阀门有大量的需求，预估在“十二五”期间，中国对阀门的需求总量将达到445亿元，因此，阀门行业有着巨大的市场发展空间。随着现代科学技术的发展，阀门在工业、建筑、农业、国防、科研以及人民生活等方面使用日益普遍，现已成为人类活动的各个领域中不可缺少的通用机械产品。通过改变管道路断面可以控制管道内流体流动的装置，均称为阀门或阀件。阀门在管路中主要起到的作用是：接通或截断介质；防止介质倒流；调节介质的压力、流量等参数；分离、混合或分配介质；防止介质压力超过规定数值，以保管路或容器、设备的安全。
随着国外大型成套技术的发展，出现了一系列新型成套设备与单机。与阀门有关的新型成套设备发展的特点是大型化、高参数化、高性能自动化和成套化。 目前，我国阀门行业已能够生产闸阀、截止阀、节流阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12个大类，3000多个型号，40000多个规格的阀门产品。截止到2009年底，阀门行业工业总产值超过900亿元，比去年增长了30%以上，利润比2008年也有较大增长。出口交货值达到300多亿元人民币，比2008年有较大增长。中国为确保今后经济协调发展及改善人民生活的需要，必然将基础设施建设，如水、电、气、热等放在重中之重，这恰恰是阀门的用武之地。因此，作为一个尚属新建型而非更换型的中国阀门市场，其需求的潜力和爆发力将是惊人的。
****区是首府****市的副中心，是****制造业基地的核心区，在机械制造、重型装备、设备制造等领域有着独特的产业优势和地理优势，并拥有一批实力雄厚的国家级大型企业，国际国内领先的成熟技术、精良的装备和周边广阔的市场，加上配套的资源优势以及优惠的电价、土地等优惠政策，建设阀门项目的条件得天独厚。
阀门项目的建设有利于降低****区石油****、煤电煤****等大型工程的投资和运行费用。有利于转变****区经济增长方式，提高经济增长质量和效益，推进****区工业优化升级。优化生产力布局、促进经济持续快速协调健康发展。有利于带动相关产业发展，增加就业机会，促进****区经济持续快速发展，加快****制造业基地建设。因此，项目建设是必要的和可行的。

第三章 市场预测
3.1 国内市场
国内市场又分新建、扩建项目市场，老装置维修、改造项目市场。从这两块市场来看，普通阀门产品严重供大于求，其次，企业之间竟相压价，无序竞争，假冒伪劣，市场很不规范，导致某些阀门生产企业在惨烈的竞争中，连年大幅度亏损。从这两块市场的需求来看，随着市场经济的发展和完善，其市场变化越来越大，企业受市场的影响越来越深，用户对市场产品的需求越来越高，对产品开发、生产周期的需求越来越短。我国阀门生产厂家能提供的阀门产品有十几大类，3500多个品种，40000多个规格。
(1)城市建筑用阀门：城建系统一般采用低压阀门，目前正向环保型和节能型方向发展。环保型的胶板阀、平衡阀及中线蝶阀、金属密封蝶阀正在逐渐取代低压铁制闸阀。国内城市建筑需用阀门多为平衡阀、软密封闸阀、蝶阀等。
(2)城市供热用阀门：城市代热系统中，需用大量的金属密封蝶阀、水平平衡阀及直埋式球阀、因这类阀解决管道纵向、横向水力失调问题，达到节能、代热平衡的目的。
(3)环保用阀门：国内环保系统中，给水系统主要需用中线蝶阀、软密封闸阀、球阀、排气阀(用于排除管道中的空气)。污水处理系统主要需用软密封闸阀、蝶阀。
(4)城市燃气用阀门：城市燃气占整个天然气市场的22%，阀门用量大，其类型也多。主要需要球阀、旋塞阀、减压阀、安全阀。
(5)长输管线用阀门：长输管线主要为原油、成品油及天然气管线。这类管线需用量居多的阀门是锻钢三体式全通径球阀、抗硫平板闸阀，安全阀，止回阀。
(6)石化装置用阀门：
a，炼油装置，炼油装置需用的阀门大多是管道阀门，主要为闸阀、截止阀、止回阀、安全阀、球阀、蝶阀、疏水阀、其中，闸阀需量占阀门总数的80%左右，(阀门占装置总投资的3%~5%)。
b、化纤装置，化纤产品主要有涤纶、晴纶、维纶三大类。其需用的阀门的球阀、夹套阀(夹套球阀、夹套闸阀、夹套截止阀)。
c、丙烯烃装置。该装置一般需用API标准生产的阀门，主要为闸阀、截止阀、止回阀、球阀、疏水阀、针型阀、旋塞阀、其中，闸阀占阀门总量的75%左右。
d、合成氨装置。由于合成氨原和净化方法不同，其工艺流程不同，所需阀门的技术性能也不同。目前，国内合成氨装置主要需用闸阀、截止阀、止回阀、疏水阀、蝶阀、球阀、隔膜阀、调节阀、针型阀、安全阀、高温低温阀。其中，截止阀占装置用阀总数据的53.4%，闸阀占25.1%，疏水阀占7.7%，安全阀占2.4%，调节阀和离低温阀及其它占11.4%。
e、乙烯装置，乙烯装置是石油****的龙头装置，其需用阀门种类繁多。闸阀、截止阀、止回阀、升降杆式球阀占大多数，其中闸阀需居首。“十五”规划，全国还需建年产66万吨的乙烯装置6套，其阀门需求量可观。另外，大型乙烯和高压聚乙烯装置还需用超高温，越低温及超高压阀门系列产品。
f、空分装置。“空分”即空气分离，该装置主要需用截止阀、安全阀、止回阀、调节阀、球阀、蝶阀、低温阀。
g、聚丙烯装置，聚丙烯易是以丙烯为原料，经聚合而成的高分子化合物，该装置主要需用闸阀、截止阀、止回阀、针型阀、球阀、疏水阀。
(7)冶金用阀门：冶金行业中氧化铝行为主要需用耐磨料浆阀(在流式截止阀)、调节疏水阀。炼钢行业主要需用金属密封球阀、蝶阀及氧化球阀、截止闪和四通换向阀。
(8)食品医药用阀门：该行业主要需用不锈钢球阀、无毒全塑球阀及蝶阀。
3.2 国外市场
国外市场近几年十分活跃，竞争相当激烈。东亚和东南亚的阀门进出口增长迅速，北美的欧共体等发达国家间的市场贸易持续发展，德国、意大利、日本、中国等国家和地区的出口扩大，美国、英国、法国等国家进口的高速增长，形成了国际阀门市场繁荣的支撑点，再者，由于世界经济进一步国际化，跨国公司将不断推动国际阀门市场的发展，国际贸易地区化势必成为另一大特点。 随着全球经济一体化发展，我国阀门市场正面临国外阀门厂商的竞争，从国外进口的阀门数额将有较大的增长，同时，中国的中、低档阀门产品，将会会有更大的空间。
(1)发达国家将从我国购买阀门进入发展中国家：发达国家需从我国购买的阀门，主要为API闸阀、截止阀、止回阀、球阀、蝶阀等。
(2)中东、伊拉克等国，油田、管线被毁从我国进口石油系统及管线用阀：中东、伊拉克等国需从我国进口的石油系统用阀主要为闸阀、截止阀、止回阀、长输管线主要为平板阀和球阀。
(3)常规的进出口公司需购买一般的通用阀门：这类通用阀门从闸阀、截止阀、止回阀、球阀、蝶阀居多。
目前，国内外阀门市场竞争很剧烈，尤其是国内市场，国营企业与民营企业之间的竞争，加之其购买力的相对减弱，使一些阀门企业面临生存的危机，同时，国外市场的一些机会，也导致国内企业为了生存去努力开拓。我国质量较高、价格较廉的阀门产品，很容易打入中东市场、出口到发达国家。因此，针对国内外阀门市场的需求，拓展市场，增加出口，以求发展。　
3.3未来市场前景
1、国家政策的支持。随着国家加快振兴装备制造业政策逐步推进，通用基础制造业发展将进一步得到重点支持。2、阀门产品市场的强劲需求。国有经济持续稳定发展。固定资产投资逐步扩大。尤其是几项世纪工程“西气东输”、“西电东送”、“南水北调”等项目需要大量的阀门产品配套；另外，我国正面临着工业化时代的到来，石化行业、电力部门、冶金部门、****行业和城市建设等使用阀门大户将增强对阀门产品的需求。例如，电力行业在“十二五”期间在煤电机组大、中型开工项目所需阀门预测总计为：阀门总需求量15.3万吨，年均需求量3.06万吨；阀门总需求额39.6亿元，年均需求额为7.92亿元。3、国际贸易门坎降低以及发达国家调整产品结构，中国正逐渐成为世界上最大的加工厂，阀门产品的加工制作面临更大的发展空间。
国家发改委发布了2008年第11号公告，351项行业新标准于2008年7月1日正式启用，其中机械行业标准253项，涉及泵阀行业的30项。在国家政策的扶持下，“十二五”期间阀门行业将保持良好发展态势。预测 “十二五”期间，国内阀门的需求总量为345亿元。而且目前，我国每年阀门市场成交额高达500亿元左右，其中100多亿元的市场却被国外阀门企业占领。所以，该项目具有广阔的市场前景。

第四章 产品方案与生产规模

4.1 产品方案
年产****高中压阀门，其中：各类蝶阀25000只、球阀25000只、闸阀25000只、止回阀20000只、截止阀15000只。
4.2 生产规模
1、正常年操作日250天。
2、生产规模：根据市场分析预测结果，并考虑到各种投资风险因素及企业的筹资能力，确定本项目生产纲领为年产量达到****阀门。

第五章 厂址方案和建设条件

5.1项目建设地址
本项目选址在*****。
5.2项目建设所在地厂址分析
5.2.1****工业园区基本情况
1、****区****工业园为自治区级工业园区，位于****区占有举足轻重的地位。
5.2.2项目区自然条件
1、地形地貌：
****区地势东南高西北低。地形分为三部分：东南部为丘陵地区，海拔650米至4233米；中部为冲积平原，海拔418米至650米，地势平坦，水源丰富，主要是粮食种植区；北部属古尔班通古特大沙漠的一部分，海拔426至630米，是区域内的主要冬草场。
2、水文情况
市内有大小水流31条，其中常流水河沟16条，季节性洪水沟15条。分属南山、东山、平原三个水系。南山、东山水系分别发源于南天山和 博格达山，平原水系由地下潜水溢出补给。主要河流有：****河、水磨沟河、铁厂沟河、老龙河。地面水资源有1.25*108M3，地下水资源2.08*108M3，地下水深度在50--55M。****河是****地区地下水主要补给资源，流向为由南向北。水资源：地内地表水资源量为1.25亿立方米。
3、气候和气象
****区属大陆性中温带干旱气候区。冬季严寒，夏季酷热，光照充足，蒸发量大。山区年平均降水量519.4mm，平原地区年平均降水量212mm，全年平均蒸发量2273.4mm。沙漠地区年平均降水量100mm左右。年均气温8.5℃，元月平均气温-14.8℃，七月平均气温25.7℃，极端最高气温42.0℃，极端最低气温-32.9℃。无霜期165天。全年主导风向南东南，冬季主导风向西南，夏季主导风向南南东，年平均风速2.2M/S，夏季平均风速2.5m/s，风力2至5级，最大风力9级。最大积雪厚度380mm，最大冻土深度1.41M.年平均气压为950.2hpa，年平均日照数为2808.6h,地震烈度为7度。
5.2.3动力条件：
本项目根据生产工艺要求和综合考虑各种因素及同时使用情况，总功率为1350KW。
5.2.4供、排水条件：
本项目生产设备和人员年用水量4万 m3/a，生产用水主要是清洗水，可循环使用。进水管直径110m，排水管直径200m，当地市政管网能完全满足本项目生产、生活用水和废水排放标准。
5.2.5供热工程
由园区统一供热，或自建4t锅炉。
5.2.6社会经济概况
****区总面积***平方公里，辖****行政村，**个社区。区内常住人口**万人。有自治区级工业园区2个，中央、区、州、兵团驻区单位26个。距****市中心和首府航空港17公里，境内有国道216线、吐乌大、乌奎高等级公路、****大黄山铁路和乌石化铁路专线，欧亚光缆、****数字微波工程和****大电网覆盖全区。****区矿产资源丰富，其中煤炭储量20亿吨，***。
2010年，****区生产总值达到152.45亿元，增长16.12%，一二三次产业的比重达到4.2︰70.8︰25；财政一般预算收入11.47亿元，增长22.19%；全社会固定资产投资79.80亿元，同比增长12.30%。城镇居民人均可支配收入14105元，净增760元；农牧民人均纯收入7815 元，净增695元；城镇登记失业率2.89%。全年实现工业总产值421.2亿元。
项目建设地点具有较好的基础设施、经济环境、社会环境和产业发展环境，因此，项目建设选择在********工业园有利于项目的顺利实施。

第六章 工艺技术方案和设备选择

6.1 项目组成
项目组成、任务分工及主要建设内容见下表。
项目组成、任务及主要建设内容
序号
部门名称
任 务
主要建设内容
一
生产部门

1
基本车间
承担阀门生产任务
建设钢构结构车间，配套阀门生产线
2
仓库
承担原料、产品的储存任务
钢结构
二
公用动力部门
承担厂区给排水、消防、生产、生活、办公配电及照明等
砖混结构
三
办公及生活部门

1
办公室
承担全厂行政与生产管理等任务
砖混结构
2
实验室
承担全厂理化计量、实验与技术开发等任务
砖混结构
3
食堂
承担为员工提供餐饮服务任务
砖混结构
四
地面
硬化厂区地面
水泥沙面

6.2 工艺流程
6.2.1阀体制造工艺流程
铸件采购（按标准）——入厂检验（按标准）——堆焊槽——超声波探伤（按图样）——堆焊及焊后热处理——精加工——研磨密封面——密封面硬度检验、着色探伤。
6.2.2阀门内件制造工艺流程
A 、阀瓣、阀座
原材料采购（按标准）——入厂检验（按标准）——制作毛坯（圆钢或锻件，按图纸工艺要求）——粗加工超声波探伤面（图样要求时）——粗加工堆焊槽——堆焊及焊后热处理——精加工各部——研磨密封面——密封面硬度检验、着色探伤。
B、阀杆
原材料采购（按标准）——入厂检验（按标准）——制作毛坯（圆钢或锻件，按图纸工艺要求）——粗加工堆焊槽——堆焊及焊后热处理——精加工各部——磨削外圆——阀杆表面处理（氮化、淬火）——最终处理（抛光、磨削等）——研磨密封面——密封面硬度检验、着色探伤。
6.2.3紧固件工艺流程
原材料采购（按标准）——入厂检验（按标准）——制作毛坯（圆钢或锻件，按图纸工艺要求）并取样进行必要的检验——粗加工——精加工——光谱检验。
6.2.4总装
领取零件——清理、清洗——粗装配（按图样）——水压试验（按图纸、工艺）——合格后、拆开、擦净——最终装配——油漆包装——入库。
6.3 设备选择
6.3.1工艺设备选用原则
(1)适用性
本项目产品按专业化原则组织生产，采用国内、外先进的工艺装备并经过工艺验证，成熟、适用、可靠，并根据产品特点和生产规模来选用相应的工艺装备。
(2)先进性
积极采用先进技术，对关键工序的工艺设备，采用国内、外先进的工艺设备，以保证产品的质量。
(3)经济性
设备是在确保产品质量和提高生产效率前提下，采用经济适用的工艺设备，降低成本，提高经济效益。
(4)可靠性
所选的工艺设备必须是通过实践证明是可靠的、适用的。尽量减少或消除人为因素对产品质量的影响。
(5)节能性
选用低能耗设备，达到节能目的。
6.3.2工艺设备
根据上述工艺设备选择原则，经工艺分析与生产线设备负荷计算，本项目主要设备104台(套)。
主要生产设备一览表
序号
设备名称
位置
数量
单价（万元）
金额（万元）
1
吊钩式抛丸清理机
打磨车间
2
55
110
2
车床
机械加工车间
4
8
32
3
铣床
机械加工车间
4
11
44
4
刨床
机械加工车间
2
15
30
5
钻床
机械加工车间
4
17
68
6
镗床
机械加工车间
2
20
40
7
磨床
机械加工车间
6
18
108
8
立式车架
机械加工车间
2
23
46
9
数控车床
机械加工车间
2
49
98
10
电焊机
焊接车间
40
3
120
11
砂轮机
焊接车间
16
5
80
12
试压机
装配车间
2
15
30
13
空压机
装配车间
2
6
12
14
风机
各车间
8
3.5
28
15
行车
各车间及仓库
8
6
48
16
电力设施

25
17
锅炉

10
18
消防设施

15

合计

104

944

第七章 公用工程和辅助工程

7.1 总图运输
7.1.1设计范围
对本工程所有建构筑物进行总平面布置，场地竖向设计，道路、地坪、人行道等各种铺砌面的结构设计及排水设计；界区内地下设施进行综合布置；其它室外工程的设计，另外对整个厂区内的运输组织设计．
7.1.2总平面布置说明
总平面布置的原则和功能划分
1、拟建厂区规划既考虑生产设施，也考虑生活及办公设施，以节约土地资源为目的，做到统一规划，合理布置。
2、生产装置尽量做到一体化、以减少占地，节省投资。
3、总平面布置符合国家有关规范规定，确保生产安全，管理方便。
4、力求工艺流程通顺，避免管道往返交叉，布局协调，整齐美观。
5、人货分流。
7.1.3采用的设计规范
１、工业企业总平面设计规范(GB50187-93)
２、机械工业企业设计防火规范(GB50106-95)
３、建筑设计防火规范(GB50016-2006)
7.1.4竖向布置原则及工程的土方工程量
工程所用场地平坦，土方工程量小，采用平坡式竖向布置，就地平衡基础余土。
7.2 给排水
7.2.1厂区给水
园区市政供水管网直通拟建厂区，该工程每天用水量48吨，用DN50管送到生产区，供水方案为生活、生产、消防系统，采用环状网和枝状网相结合的供水方式。
7.2.2 厂区排水
项目的实施地点位于****工业园区，该区域内建有统一的排水系统和管道，厂区生产排水及生活污水等通过管道排水系统与外界排水系统接通，最后排入开发区下水道。
7.3 供电及电讯
7.3.1供电
7.3.1.1设计范围
本项目装置内的供配电、动力及照明、防雷接地设计。装置界区内高低压供电外线及道路照明。
7.3.1.2设计规范
１、3-110kv高压配电装置设计规范(GB50060-92)
2、10kv及以下变电所设计规范(GB50053-94)
３、供配电系统设计规范(GB50052-95)
４、低压配电设计规范(GB50054-95)
５、工业企业照明设计标准(GB50034-92)
６、电力装置的继电保护和自动装置设计规范(GB50062-92)
７、电力工程电缆设计规范(GB50217-94)
8、通用用电设备配电设计规范(GB50055-93)
9、电力装置过电压保护电保护设计规范(GBJ64-83)
10、电力装置接地设计规范(GBJ65-83)
7.3.1.3设计原则
1、用电负荷：生产装置及公用工程总装机容量600KVA，计算负荷480 KWh。年用电量15万度。
2、用电负荷等级：根据项目特点及工艺要求，用电负荷确定为三级负荷。
3、生产车间电源由厂总变配电室电缆直埋引来，三相四线，380V／220V，零线在入户处做重复接地，车间配电室采用JKT系列低压配电屏1P－7P。
4、动力配线：采用电缆由配电室上电缆桥架，引至设备附近时再穿钢管沿墙、沿柱子、沿钢平台引至电动机。
5、防雷接地系统按国家规范设置。
7.3.2电讯
7.3.2.1电讯设施组成：
（1）行政管理电话；（2）生产调度电话；（3）火灾消防、自动报警系统；（4）界区电讯网络。
7.3.2.2电讯设施方案选择：
（1）行政管理电话：在车间控制室、车间办公室装设行政电话（直接外线）。
（2）生产调度电话：在车间各工段值班室、锅炉房、等重要生产场所装设生产调度电话。
（3）火灾消防、自动报警系统：在车间控制室、化验室及10KV变电站等重要岗位，设置火灾自动报警设备。
（4）界区电讯网络：界区通讯线路采用全塑铠装电缆直埋敷设或沿桥架敷设方式。
7.4 成品贮运包装
本工程年产****阀门,成品的装卸、贮运工艺，采取木箱包装后，存放成品仓库一侧，设有宽2m的站台，供汽车或其它车辆装车后外运。
7.5 采暖通风及空气调节
采暖通风与空气调节设计规范（GB50019-2003）；
根据生产生活、生产需要，供热热源由1台4T燃煤锅炉提供。
7.6 土建
7.6.1设计原则
建筑结构设计力求贯彻“经济、实用和兼顾美观”的原则，根据工艺需要，结合当地地质条件及地需条件综合考虑。
² 为满足工艺生产的需要，方便操作、检修和管理，尽量采取厂房一体化，充分考虑竖向组合，立求缩短管线，降低能耗，节约用地，减少投资。
² 为加快建设速度，主厂房、仓库设计成轻钢结构实现轻型化，并满足防腐防爆规范及有关规定。
7.6.3土建方案选择
依据工艺生产流程的要求，根据国家现行的标准规范选择建筑物和构筑物的方案。
1) 生产主厂房共4栋：
结构均为钢结构厂房，总建筑面积5000平方米，其中：打磨车间1000平方米、机械加工车间1500平方米、焊接车间1500平方米、装配车间1000平方米。
2) 仓库
为钢结构厂房，总建筑面积1500平方米.
3) 办公室、宿舍、食堂
为砖混结构，钢筋混凝土基础，建筑面积1500平方米
4) 实验室
为砖混结构，钢筋混凝土基础，建筑面积800平方米
5）配电室、锅炉房、门卫
为砖混结构，钢筋混凝土基础，建筑面积250平方米
7.6.4建筑面积
附建筑物、构筑物一览表
序号
名称
建筑面积（㎡）
单价（元）
金额
（万元）
结构类型
1
生产车间4栋
5000
1100
550
钢结构
2
仓库
1500
1100
165
钢结构
3
办公室、宿舍食堂
1500
1000
150
砖混结构
4
实验室
800
1000
80
砖混结构
5
配电、锅炉房门卫
250
1000
25
砖混结构
6
硬化地面
3000
80
24
水泥
7
大门

10
自控电动
8
围墙

10

合计
9050

1014

第八章 节能

8.1 用能设计原则及节能设计规范
8.1.1设计原则
１、认真贯彻国家产业政策和行业设计规范，严格执行节能规定，努力做到合理利用能源和节约能源．
２、采用先进的节能新工艺、新设备、新技术，严禁使用国家已公布淘汰的机电产品．
３、提高自控、管理水平，加强计量．
8.1.2节能设计原则及设计规范：
1、中华人民共和国节约能源法
2、中华人民共和国建筑法
3、民用建筑节能管理规定(建设部部长令第76号)
4、中国节能技术政策大纲(计交能【1996】905号)
5、夏热冬冷地区居住建筑节能设计标准（JCJ134-2001）
6、民用建筑热工设计规范（GB50176-93）
7、民用建筑电气设计规范（JGJ/T16-92）　　
8.2 能源消耗
本项目所耗能源包括水、电、煤。
年能源消耗量表
序号
项目
单位
数量
1
水
M3
12000
2
电
104kWh
15

煤
T
230
合计

8.3 能源供应状况分析
