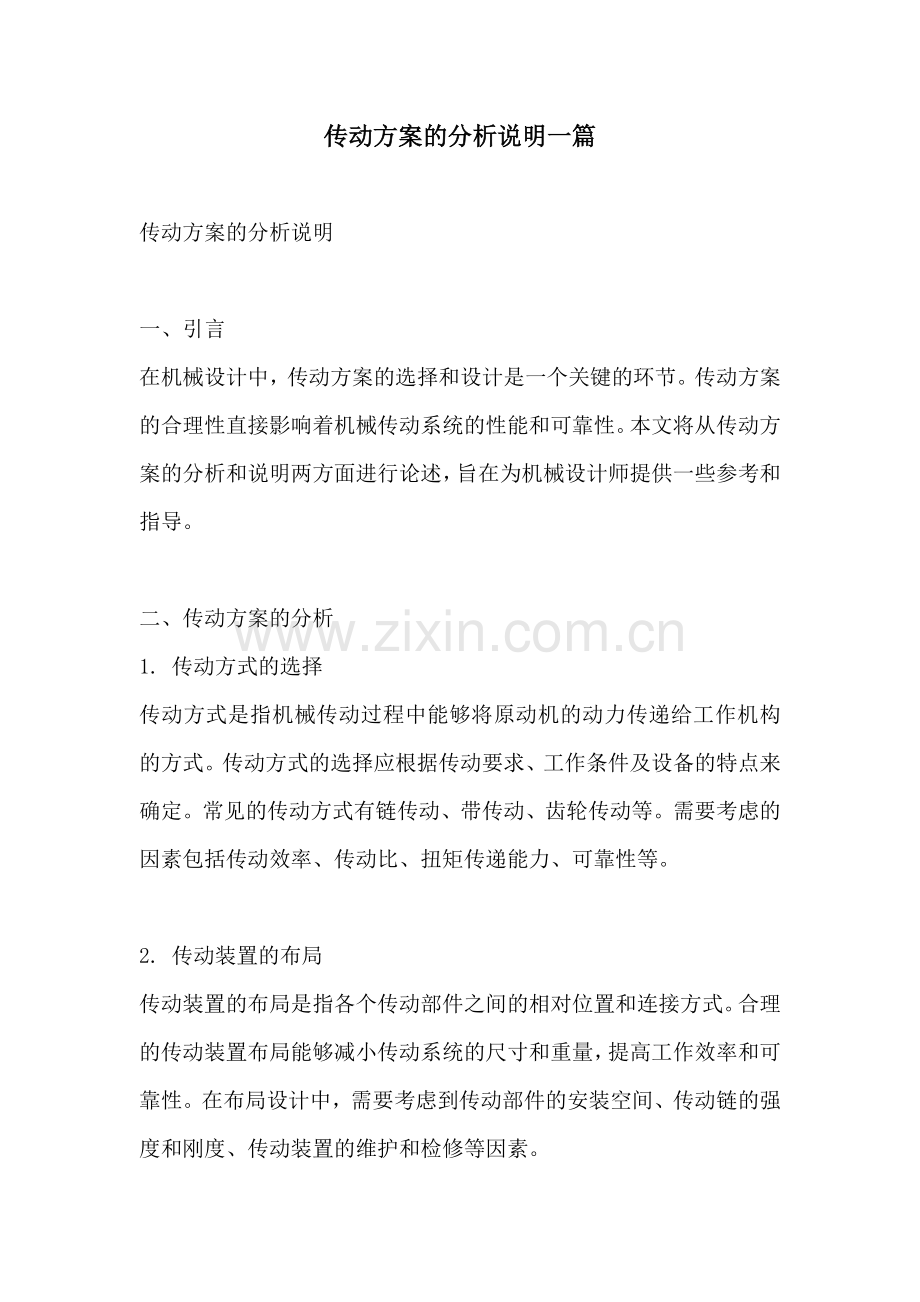

传动方案的分析说明一篇传动方案的分析说明一、引言在机械设计中，传动方案的选择和设计是一个关键的环节。传动方案的合理性直接影响着机械传动系统的性能和可靠性。本文将从传动方案的分析和说明两方面进行论述，旨在为机械设计师提供一些参考和指导。二、传动方案的分析1. 传动方式的选择传动方式是指机械传动过程中能够将原动机的动力传递给工作机构的方式。传动方式的选择应根据传动要求、工作条件及设备的特点来确定。常见的传动方式有链传动、带传动、齿轮传动等。需要考虑的因素包括传动效率、传动比、扭矩传递能力、可靠性等。2. 传动装置的布局传动装置的布局是指各个传动部件之间的相对位置和连接方式。合理的传动装置布局能够减小传动系统的尺寸和重量，提高工作效率和可靠性。在布局设计中，需要考虑到传动部件的安装空间、传动链的强度和刚度、传动装置的维护和检修等因素。3. 传动比的选择传动比是指传动装置输出转速与输入转速之间的比值。合理的传动比选择能够满足工作要求，并最大限度地提高传动效率。传动比的选择应根据原动机和工作机构的特性来确定，可通过理论计算和实验验证来确定最佳传动比。三、传动方案的说明1. 链传动方案链传动是一种常用的传动方式，具有传动效率高、传动比变化范围大、扭矩传递能力强等特点。链传动适用于转速较高、扭矩较大的场合。在链传动方案的选择和设计中，需要注意链条的选型、张紧装置的设计、链条寿命的预测等问题。2. 带传动方案带传动是一种通过传递动力的方式，利用带轮和带带传动力的传动方式。带传动具有传动平稳、噪音小、维护方便等优点。带传动适用于转速较低、扭矩较小的场合。在带传动方案的选择和设计中，需要考虑带材的材料和结构、带轮的选型和布置等问题。3. 齿轮传动方案齿轮传动是一种利用齿轮啮合传递动力的传动方式。齿轮传动具有传动效率高、传动精度高、扭矩传递能力大等特点。齿轮传动适用于转速较高、扭矩较大的场合。在齿轮传动方案的选择和设计中，需要考虑齿轮的啮合方式、齿轮材料的选用、齿轮的制造和加工等问题。四、传动方案的比较分析1. 传动效率比较传动效率是指传动过程中输入功率与输出功率之比。不同的传动方案具有不同的传动效率，通过对比分析可以选择效率更高的传动方案。2. 传动比变化范围比较传动比变化范围是指传动装置的输出转速与输入转速之比的变化范围。通过比较不同传动方案的传动比变化范围，可以选择满足工作要求的传动方案。3. 扭矩传递能力比较扭矩传递能力是指传动装置能够承受的最大扭矩。通过比较不同传动方案的扭矩传递能力，可以选择能够满足工作要求的传动方案。五、传动方案的优化设计在传动方案的选择和设计过程中，可以通过优化设计来改进传动系统的性能。例如，通过改变传动比、优化传动装置布局、改进传动部件材料和制造工艺等方式，提高传动系统的效率和可靠性。六、结论传动方案的选择和设计是机械设计中的关键环节。合理的传动方案能够提高机械传动系统的性能和可靠性。通过分析和说明传动方案的选择和设计原理，可以为机械设计师提供一些参考和指导，帮助其选择和设计合适的传动方案。同时，通过比较分析和优化设计，可以进一步提高传动系统的性能和可靠性。
