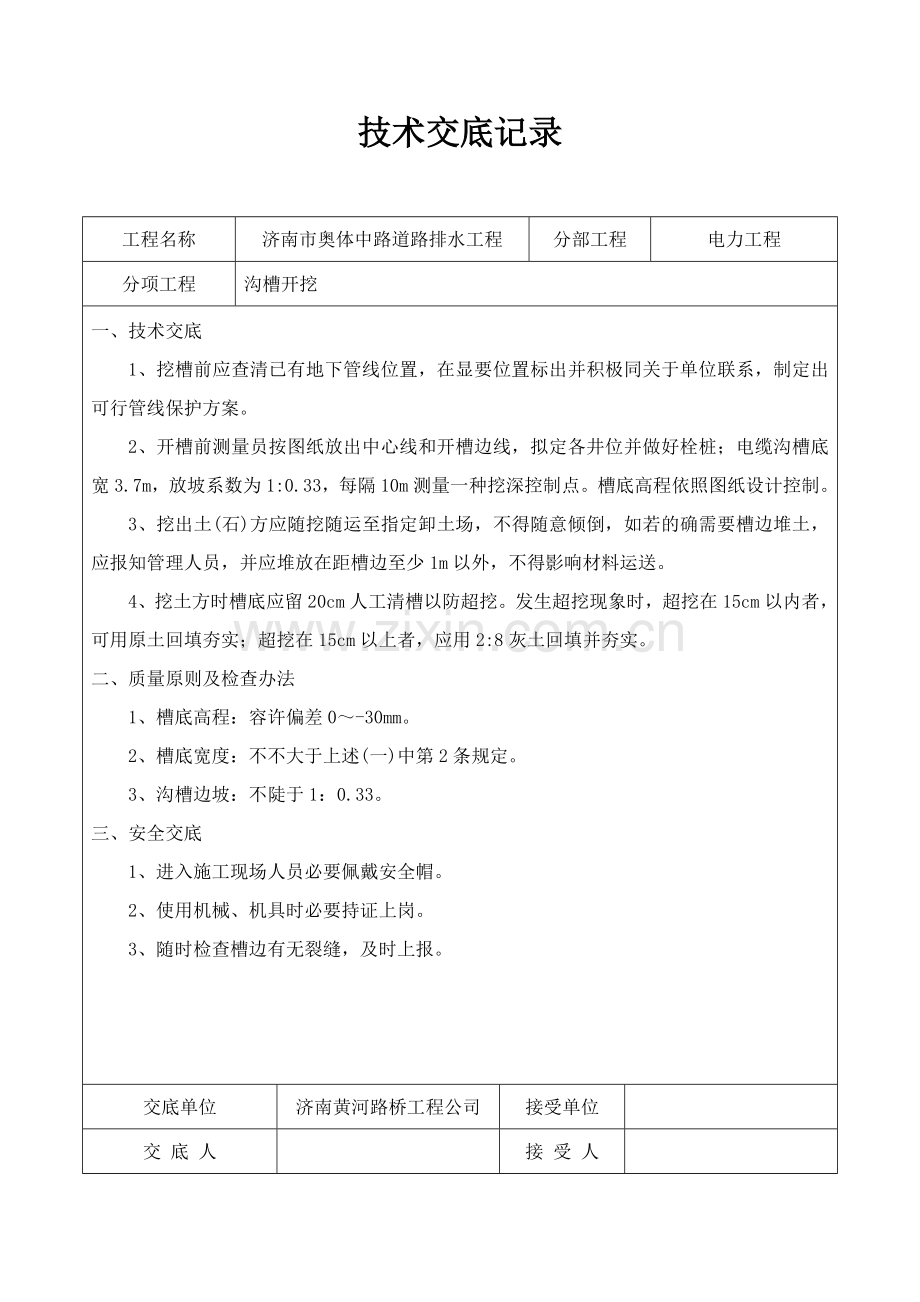

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
沟槽开挖
一、技术交底
1、挖槽前应查清已有地下管线位置，在显要位置标出并积极同关于单位联系，制定出可行管线保护方案。
2、开槽前测量员按图纸放出中心线和开槽边线，拟定各井位并做好栓桩；电缆沟槽底宽3.7m，放坡系数为1:0.33，每隔10m测量一种挖深控制点。槽底高程依照图纸设计控制。
3、挖出土(石)方应随挖随运至指定卸土场，不得随意倾倒，如若的确需要槽边堆土，应报知管理人员，并应堆放在距槽边至少1m以外，不得影响材料运送。
4、挖土方时槽底应留20cm人工清槽以防超挖。发生超挖现象时，超挖在15cm以内者，可用原土回填夯实；超挖在15cm以上者，应用2:8灰土回填并夯实。
二、质量原则及检查办法
1、槽底高程：容许偏差0～-30mm。
2、槽底宽度：不不大于上述(一)中第2条规定。
3、沟槽边坡：不陡于1：0.33。
三、安全交底
1、进入施工现场人员必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、随时检查槽边有无裂缝，及时上报。

交底单位
济南黄河路桥工程公司
接受单位

交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
砼垫层

一、技术交底
1、垫层砼标号为C15。
2、电缆沟垫层宽2.7m，高10cm。
3、模板上及其内应清除干净，采用平板振捣器振捣，木模板应加水湿润，但不得有积水。
4、模板要直顺，支撑牢固结实，防止振捣时浮现跑模现象。
5、严格按照配比上料，精确计量，配合偏差不得超过下列规定：
5.1水泥和干燥状态外掺混合材料容许偏差为2%。
5.2骨料容许偏差为3%。
5.3水、潮湿状态外掺混合材料容许偏差为2%。
6、 槽内采用流槽下料，浇注时要充分振捣，但不能浮现离析现象。
7、 浇注完毕后要及时覆盖养护。
二、质量原则及检查办法
1、砼抗压强度：不不大于C15。
2、中线每侧宽度：不不大于1.35m。
3、高程：0～-15mm。
三、安全交底
1、进入施工现场人员必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、因接近附近正在建设楼体，施工时注意高空坠物。
4、随时检查槽边有无裂缝，及时上报。
5、遵守安全用电规范。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
砼基本
一、技术交底
1、基本砼标号为C25。
2、2×2.1电缆沟基本宽2.5m，高25cm；
3、模板上及其内应清除干净，木模板应加水湿润，但不得有积水。
4、模板要直顺，支撑牢固结实，防止振捣时浮现跑模现象。
5、严格按照配比上料，精确计量，配合偏差不得超过下列规定：
5.1水泥和干燥状态外掺混合材料容许偏差为2%。
5.2骨料容许偏差为3%。
5.3水、潮湿状态外掺混合材料容许偏差为2%。
6、沟槽内采用流槽下料，浇注时要充分振捣，但不能浮现离析现象。
7、浇注完毕厚要及时覆盖并洒水养护。
二、质量原则及检查办法
1、砼抗压强度：不不大于C25。
2、中线每侧宽度：±10mm。
3、高程：±10mm，厚度-10mm。
三、安全交底
1、进入施工现场人员必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、开槽时检查槽边有无裂缝，及时上报。
4、遵守安全用电规范。

交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
底板钢筋加工

一、技术交底
1、基本钢筋采用圆钢φ14和Φ10两种钢筋。
2、钢筋表面应干净，浮皮、铁锈、油渍、污垢均应在使用前清除干净；
3、钢筋应平直，无局部曲折。
4、成卷钢筋或弯曲钢筋，均应在使用前调直。
5、钢筋在调直机上调直时，应注意不得使钢筋受损伤，调直后如发现被擦伤表面伤痕超过钢筋截面5%时，该段钢筋不得使用。
6、钢筋裁切前，可先将同直径不同长度各种编号钢筋按顺序填制配料表，再按表列各种钢筋长度及数量配料，使钢筋断头废料尽量减少。
7、下料前应认真核对钢筋规格、级别及加工数量，防止差错。
8、下料后必要挂牌注明所用部位、型号、级别，并应分别存储。
二、质量原则及检查办法
1、受力钢筋全长：±10 mm。
2、弯起钢筋高度：-5 mm。
3、箍筋内径尺寸：±2 mm。
4、弯曲加工后总长：±10 mm。
三、安全交底
1、进入施工现场人员必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、遵守安全用电规范。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
底板钢筋绑扎
一、技术交底
1、钢筋安装应按事先决定顺序与支模工作互相配合，安装钢筋时，应严格按照设计规定位置进行排列，经检查无误后方可扎结。
2、为了保证混凝土保护层必要厚度，应在钢筋与模板间设立水泥砂浆垫块、混凝土垫块或马凳。垫块或马凳应错开位置，不应贯通断面全长。
3、安装钢筋时，应保证使混凝土保护层具备规定厚度。
4、钢筋交叉点应用铁丝按双对角线(十字线)绑扎结实。
5、安装好钢筋架应有足够刚度和稳定性，使钢筋位置在灌注混凝土时不致变动。
二、质量原则及检查办法
1、网眼长、宽：±10 mm。
2、网眼尺寸：±20 mm。
3、受力钢筋间距：±10 mm。
三、安全交底：
1、进入施工现场人员必要佩戴安全帽。
2、注意沟槽有无坍塌危险。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
墙体钢筋加工
一、技术交底
1、基本钢筋采用圆钢φ14、φ12、Φ10和Φ6四种钢筋。
2、钢筋表面应干净，浮皮、铁锈、油渍、污垢均应在使用前清除干净。
3、钢筋应平直，无局部曲折。
4、成卷钢筋或弯曲钢筋，均应在使用前调直。
5、钢筋在调直机上调直时，应注意不得使钢筋受损伤，调直后如发现被擦伤表面伤痕超过钢筋截面5%时，该段钢筋不得使用。
6、钢筋裁切前，可先将同直径不同长度各种编号钢筋按顺序填制配料表，再按表列各种钢筋长度及数量配料，使钢筋断头废料尽量减少。
7、下料前应认真核对钢筋规格、级别及加工数量，防止差错。
8、下料后必要挂牌注明所用部位、型号、级别，并应分别存储。
二、质量原则及检查办法
1、受力钢筋全长：±10mm。
2、弯起钢筋高度：-5mm。
3、箍筋内径尺寸：±2mm。
三、安全交底：
1、进入施工现场人员必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、遵守安全用电规范。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
墙体钢筋绑扎
一、技术交底
1、钢筋安装应按事先决定顺序与支模工作互相配合，安装钢筋时，应严格按照设计规定位置进行排列，经检查无误后方可扎结。
2、为了保证混凝土保护层必要厚度，应在钢筋与模板间设立水泥砂浆垫块、混凝土垫块或马凳。垫块或马凳应错开位置，不应贯通断面全长。
3、 装钢筋时，应保证使混凝土保护层具备规定厚度。
4、 筋交叉点应用铁丝按双对角线(十字线)绑扎结实。
5、箍筋应的确围紧其主筋，箍筋转角与钢筋交叉点所有扎牢，其中间平直某些交叉点可用梅花式交错绑扎。
6、安装好钢筋架应有足够刚度和稳定性，使钢筋位置在灌注混凝土时不致变动。
二、质量原则及检查办法
1、受力钢筋间距：±10mm。
2、箍筋间距偏差：±20mm。
三、安全交底
1、进入施工现场人员必要佩戴安全帽。
2、注意沟槽有无坍塌危险。

交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
砖墙砌筑及砂浆抹面(一)
一、技术交底
1、砌砖砂浆采用M7.5，砖采用MU10黄河淤泥砖，抹面采用1：2.5防水水泥砂浆，厚20mm，砖墙内外抹面。
2、墙体宽度370mm，高2.10m；
3、砂浆：
3.1砂浆应按重量配合比水泥：砂：水：防水剂=1：5.65：0.025：0.96配制，搅拌均匀，稠度符合施工设计规定。
3.2砂浆拌和后，应在初凝前使用完毕。使用中浮现泌水时，应拌和均匀后再用。
3.3水泥砂浆使用水泥标号不低于325号，使用砂应为质地坚硬，级配良好而干净中粗砂，其含泥量不不不大于3%。
4、砌砖：
4.1砌筑前应将砖用水浸透，不得有干心现象。
4.2混凝土基本验收合格，方可铺浆砌筑。
4.3与混凝土基本相接砌筑面应先清扫，并用水冲刷干净。
4.4砌砖前应依照中心线放出墙基线，撂底摆缝，拟定砌法。
4.5砖砌体应上下错缝，内外搭接，砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖向灰缝宽度普通以10mm为原则，误差不应不不大于±2mm。弧形砌体灰缝宽度，凹面宜取5～8mm。
4.6采用五顺一丁防水沟墙做法，但最下一皮和最上一皮砖均应采用丁砖砌法。
4.7半头砖可作填墙心用，但必要先铺砂浆后放砖，然后再用灌缝砂浆将空隙灌平且不得集中使用。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
砖墙砌筑及砂浆抹面(二)
一、技术交底
5、砖墙转角处和交接处应与墙体同步砌筑，如必要留置暂时间断处，应砌成斜茬。
6、2.1×2.0电缆沟预埋螺栓每80cm一排，每排3个，上下对齐，间距为：2.1×2.0电缆沟最下距砼底板25cm，然后每隔65cm一种，东西两侧排与排之间要错开；2.1×1.6电缆沟东侧最下距砼底板25cm，然后每隔55cm一种，西侧最下距砼底板25cm，然后每隔65cm一种，东西两侧排与排之间要错开。
7、抹面：
7.1砌体表面粘结残存砂浆应清除干净，将砖墙面洒水湿润。
7.2抹面施工缝应留斜坡阶梯形茬；接茬时，应先将留茬处均匀地涂刷水泥浆一道，然后按照层次操作顺序层层搭接，接茬应严密。
7.3内外墙均采用1：2防水砂浆抹面。
7.4抹面在终凝后，做好养护工作。
二、质量原则及检查办法
1、沟中心线距墙底宽度：每侧±5mm。
2、墙高度：±10mm。
3、墙面垂直度：15mm。
4、墙面平整度： 5mm。
5、砖必要浸透。
三、安全交底
1、进入施工现场必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、遵守安全用电规范。
4、注意沟槽有无坍塌危险。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

年 月 日 编号：

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
墙体浇注
一、技术交底
1、混凝土标号C25。
2、按规定绑扎墙体钢筋，详细见墙体钢筋技术交底。
3、浇注前将模板内木屑、泥土和钢筋上油污等杂物清除干净。对木模板应恰当洒水湿润，但不得有积水。
4、模板应支撑牢固，不得有漏浆现象。
5、混凝土应充分振捣，直到混凝土停止下陷并无明显气泡上升，表面平坦一致并呈现薄层水泥砂浆。
6、严格控制振捣时间，不能浮现离析现象。
7、施工完毕后要覆盖养护。
二、质量原则及检查办法
1、高程：0～±10mm。 4、蜂窝麻面：≤1%
2、断面尺寸：±10mm。 5、表面平整度：5mm。
3、砼抗压强度：不不大于C25。
三、安全交底
1、进入施工现场必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、遵守安全用电规范。
4、注意沟槽有无坍塌危险。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
回填
一、技术交底
1、电力沟回填要在安装完盖板后进行。
2、回填前将槽底砖块、木料、草帘等杂物清除干净。
3、采用3：7灰土分层夯实。
4、回填时分层进行，相邻段接茬为阶梯形，每层虚铺厚度为：不不不大于250mm；回填压实度要逐级检查。
5、夯实时要夯夯相连，不得漏夯。
二、质量原则及检查办法
1、压实度采用轻型击实原则。
2、压实度不不大于95%
三、安全交底
1、进入施工现场必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、遵守安全用电规范。
4、注意沟槽有无坍塌危险。

交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
预埋件预制
一、技术交底
1、预埋件预制之前，选取一开阔场地作为预制场，并平整夯实。
2、预埋件砼标号为C25，型号：370×240×120；
3、模板上及其内应清除干净，砖模板应加水湿润，但不得有积水。
4、模板要直顺，支撑牢固结实，防止振捣时浮现跑模现象。
5、严格按照配比上料，精确计量，配合偏差不得超过下列规定：
5.1水泥和干燥状态外掺混合材料容许偏差为2%。
5.2骨料容许偏差为3%。
5.3水、潮湿状态外掺混合材料容许偏差为2%。
6、浇注时要充分振捣，但不能浮现离析现象。
7、浇注完毕后要及时覆盖并洒水养护。
二、质量原则及检查办法
1、砼抗压强度：不不大于C25；。
2、表面平整，振捣密实，无蜂窝。
三、安全交底
1、进入施工现场人员必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、遵守安全用电规范。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
盖板安装
一、技术交底
1、安装盖板之前，将电力沟底土渣、杂物等清理干净。
2、将电力沟墙壁顶部清理干净并洒水湿润，用1：2.5水泥砂浆座浆。
3、将盖板底部薄膜等杂物清理干净。
4、盖板要安装整洁、牢固，缝宽均匀。
5、安装完毕后，用水泥砂浆嵌缝并抹三角灰。
6、过路某些电力沟盖板采用加重板。
二、质量原则及检查办法
1、相邻板面高差：±5mm。
2、中线偏移：±10mm。
三、安全交底：
1、进入施工现场必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、遵守安全用电规范。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
支架安装（等图）
一、技术交底
1、支架采用已预先焊制好成品支架，电缆沟东沟东墙为10KV角钢支架（3层），东沟西墙为110KV角钢支架(三层)；电缆沟西沟东墙为220KV角钢支架（3层），西沟西墙为110KV角钢支架(三层)。
2、将支架安装在预埋螺栓上，安装牢固。
3、电力东沟东墙与西沟西墙支架水平间距0.8m，东沟西墙与西沟东墙支架水平间距1.6m，要严格控制好支架垂直度。
二、质量原则及检查办法
1、水平间距：±5mm。
2、垂直间距：±5mm。
三、安全交底：
1、进入施工现场必要佩戴安全帽。
2、使用机械、机具时必要持证上岗。
3、遵守安全用电规范。

交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

年 月 日 编号：
技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
接地装置制作、安装
一、技术交底
1、接地极采用∠5*50*50角钢，内（外）接地带、预埋件、内（外）连接带采用-5*50扁钢。
2、扁钢沿电力沟内外两侧布置，在沟壁两侧回填前布置好。
3、接地角钢每50m一道，埋入地下，与沟壁两侧通长扁钢焊接。
4、接地角钢、扁钢之间连接处所有采用双面焊接，焊接厚度不不大于6mm。扁钢之间应采用搭接焊，搭接长度为10cm，至少有三个棱边焊接，焊接必要牢固无虚焊。焊接后，清除焊渣，在焊接处涂一层防腐漆，两层银色油漆。
二、质量原则及检查办法
1、焊接处要牢固，无焊渣。
2、埋设接地体土不应夹有石块和建筑垃圾和有较强腐蚀性物体。
3、接地扁钢通过墙体引入沟内洞口，应封堵严实。
三、安全交底
1、进入施工现场必要佩戴安全帽。
2、用机械、机具时必要持证上岗。
3、遵守安全用电规范。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

技术交底记录
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
沉降缝
一、技术交底
1、沉降缝每30m一道，缝宽3cm。
2、沉降缝要上下竖直贯通：上至墙顶下至基本。
3、墙体沉降缝采用3mm厚不锈钢板止水带。
二、安全交底
1、进入施工现场必要佩戴安全帽。

交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人

年 月 日 编号：
技术交底记录
年 月 日 编号：
工程名称
济南市奥体中路道路排水工程
分部工程
电力工程
分项工程
直埋管
一、技术交底
1、选用合格管材， 管材运送、下沟时要注意，防止管材破损。
2、先在槽底铺筑20cm厚C20砼，排上第一排管。排管时要注意管材之间间距。φ150 与φ150之间水平、竖向间距均为5cm。
3、管材要一层一层铺设，禁止多层一块铺设。每铺设一层管浇筑一层砼，控制好砼浇筑高度，每层砼浇筑完毕后要用振捣棒振捣密实，振捣应无效到位，不漏振，振点间距不不不大于振捣器作用半径1.5倍。
4、铺设管材时要平直通视，用定位架把管材固定牢固，浇筑砼时应使用流槽，严防冲击管道，防止浇筑砼时管材移动偏位。
5、 板应平滑，有刚性不易变形，支撑牢固，间距符合设计规定。
二、质量原则及检查办法
1、砼表面应光滑，无蜂
三、安全交底
1、进入施工现场必要佩戴安全帽。
2、浇筑砼时，要注意安全。
3、遵守安全用电规范。
交底单位
济南黄河路桥工程公司
接受单位
技术员
交 底 人

接 受 人
