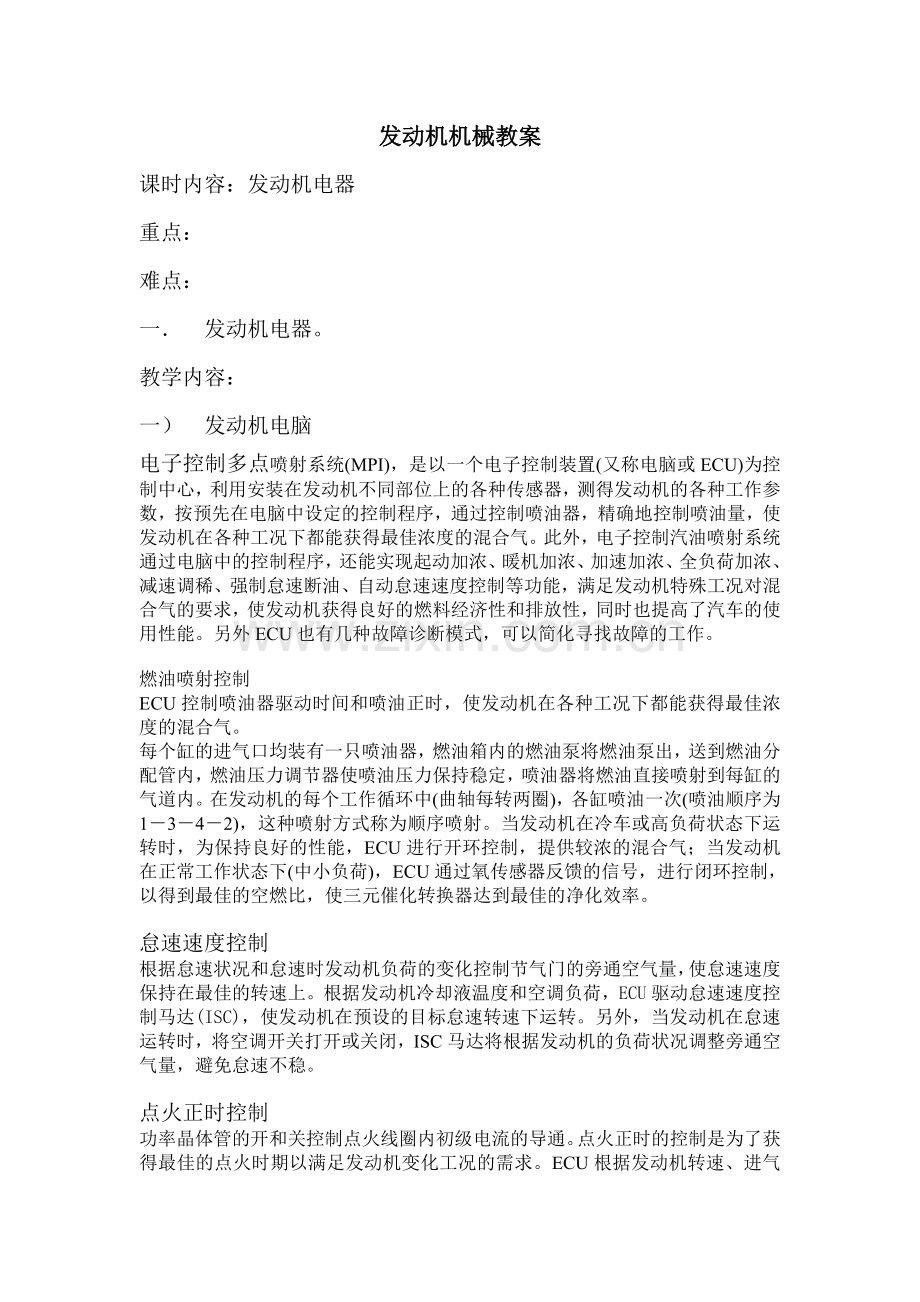

发动机机械教案
课时内容：发动机电器
重点：
难点：
一． 发动机电器。
教学内容：
一） 发动机电脑
电子控制多点喷射系统(MPI)，是以一个电子控制装置(又称电脑或ECU)为控制中心，利用安装在发动机不同部位上的各种传感器，测得发动机的各种工作参数，按预先在电脑中设定的控制程序，通过控制喷油器，精确地控制喷油量，使发动机在各种工况下都能获得最佳浓度的混合气。此外，电子控制汽油喷射系统通过电脑中的控制程序，还能实现起动加浓、暖机加浓、加速加浓、全负荷加浓、减速调稀、强制怠速断油、自动怠速速度控制等功能，满足发动机特殊工况对混合气的要求，使发动机获得良好的燃料经济性和排放性，同时也提高了汽车的使用性能。另外ECU也有几种故障诊断模式，可以简化寻找故障的工作。

燃油喷射控制
ECU控制喷油器驱动时间和喷油正时，使发动机在各种工况下都能获得最佳浓度的混合气。
每个缸的进气口均装有一只喷油器，燃油箱内的燃油泵将燃油泵出，送到燃油分配管内，燃油压力调节器使喷油压力保持稳定，喷油器将燃油直接喷射到每缸的气道内。在发动机的每个工作循环中(曲轴每转两圈)，各缸喷油一次(喷油顺序为1－3－4－2)，这种喷射方式称为顺序喷射。当发动机在冷车或高负荷状态下运转时，为保持良好的性能，ECU进行开环控制，提供较浓的混合气；当发动机在正常工作状态下(中小负荷)，ECU通过氧传感器反馈的信号，进行闭环控制，以得到最佳的空燃比，使三元催化转换器达到最佳的净化效率。

怠速速度控制
根据怠速状况和怠速时发动机负荷的变化控制节气门的旁通空气量，使怠速速度保持在最佳的转速上。根据发动机冷却液温度和空调负荷，ECU驱动怠速速度控制马达(ISC)，使发动机在预设的目标怠速转速下运转。另外，当发动机在怠速运转时，将空调开关打开或关闭，ISC马达将根据发动机的负荷状况调整旁通空气量，避免怠速不稳。

点火正时控制
功率晶体管的开和关控制点火线圈内初级电流的导通。点火正时的控制是为了获得最佳的点火时期以满足发动机变化工况的需求。ECU根据发动机转速、进气量、进气温度、发动机冷却水温和大气压力来确定点火时期。

自我诊断操作
l 当某一传感器和执行器被探测到不正常时，发动机故障检查灯亮，用以提醒驾驶员。
l 当某一传感器和执行器被探测到不正常时，与故障情况对应的故障代码即被输出。
l 发动机ECU内同传感器和执行器有关的RAM数据，通过解码器可以读到。另外，在某一情况下，执行器能被强制驱动。

其它控制操作
1 燃油泵控制
当发动机起动和运转时，燃油泵继电器开启，将电流供应给燃油泵。
2 A/C继电器控制
将空调压缩机开启或关闭。
3 净化电磁阀控制
4 EGR电磁阀控制

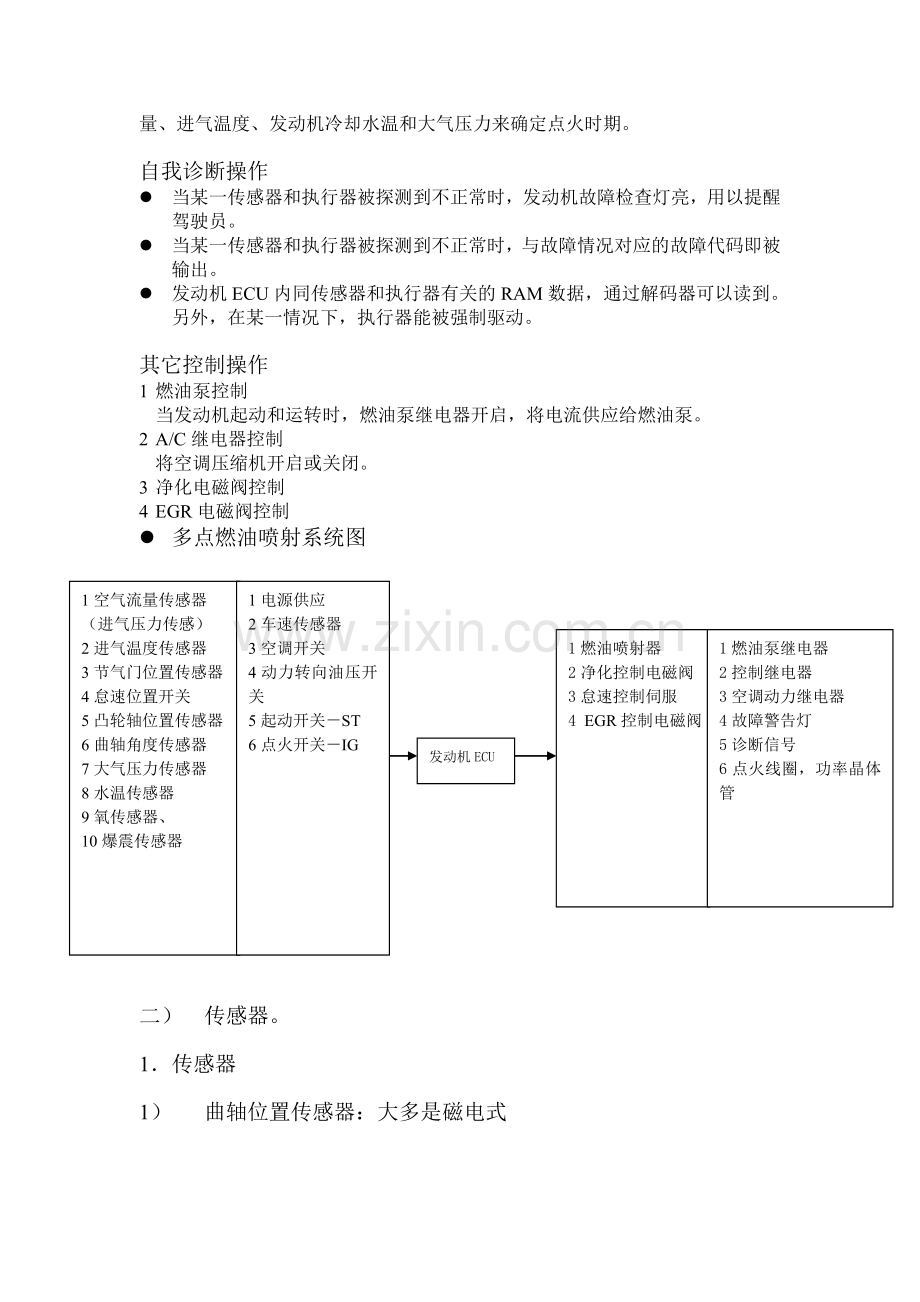

l 多点燃油喷射系统图

1空气流量传感器
（进气压力传感）
2进气温度传感器
3节气门位置传感器
4怠速位置开关
5凸轮轴位置传感器
6曲轴角度传感器
7大气压力传感器
8水温传感器
9氧传感器、
10爆震传感器

1电源供应
2车速传感器
3空调开关
4动力转向油压开关
5起动开关－ST
6点火开关－IG

1燃油喷射器
2净化控制电磁阀
3怠速控制伺服
4 EGR控制电磁阀
1燃油泵继电器
2控制继电器
3空调动力继电器
4故障警告灯
5诊断信号
6点火线圈，功率晶体管

发动机ECU

二） 传感器。
1．传感器
1） 曲轴位置传感器：大多是磁电式

2） 凸轮轴置传感器：大多是霍尔式

3） 进气压力传感器：压电式（或空气流量传感器）

4） 进气温度传感器

5） 节气门位置传感器

6） 水温传感器

7） 爆震传感器

8） 氧传感器

2．传感器的分类
1）转速类传感器包括：曲轴位置传感器、凸轮轴位置传感器
2）温度类传感器包括：水温传感器、进气温度传感器
3）滑动电阻类传感器：节气门位置传感器
4）压电类传感器包括：进气压力传感器、爆震传感器
5）流量类传感器：空气流量计
二）执行器
1）汽油泵

2）点火线圈
3）怠速电磁阀

4）碳罐电磁阀

5）废气再循环电磁阀
6）喷油嘴

三）电脑对喷油的控制
曲轴位置传感器
凸轮轴置传感器
发动机电脑
进气压力传感器
空气流量传感器 喷油嘴
进气温度传感器
节气门位置传感器
水温传感器
四）电脑对点火的控制
发动机电脑
曲轴位置传感器
凸轮轴位置传感器 点火线圈
爆震传感器
水温传感器
发动机不启动
机械原因（缸压）
有
