学士学位论文—-某小学新建教学楼施工组织设计.doc

上传人:胜**** 文档编号:2436691 上传时间:2024-05-30 格式:DOC 页数:80 大小:646.50KB
下载 相关 举报
学士学位论文—-某小学新建教学楼施工组织设计.doc_第1页
第1页 / 共80页

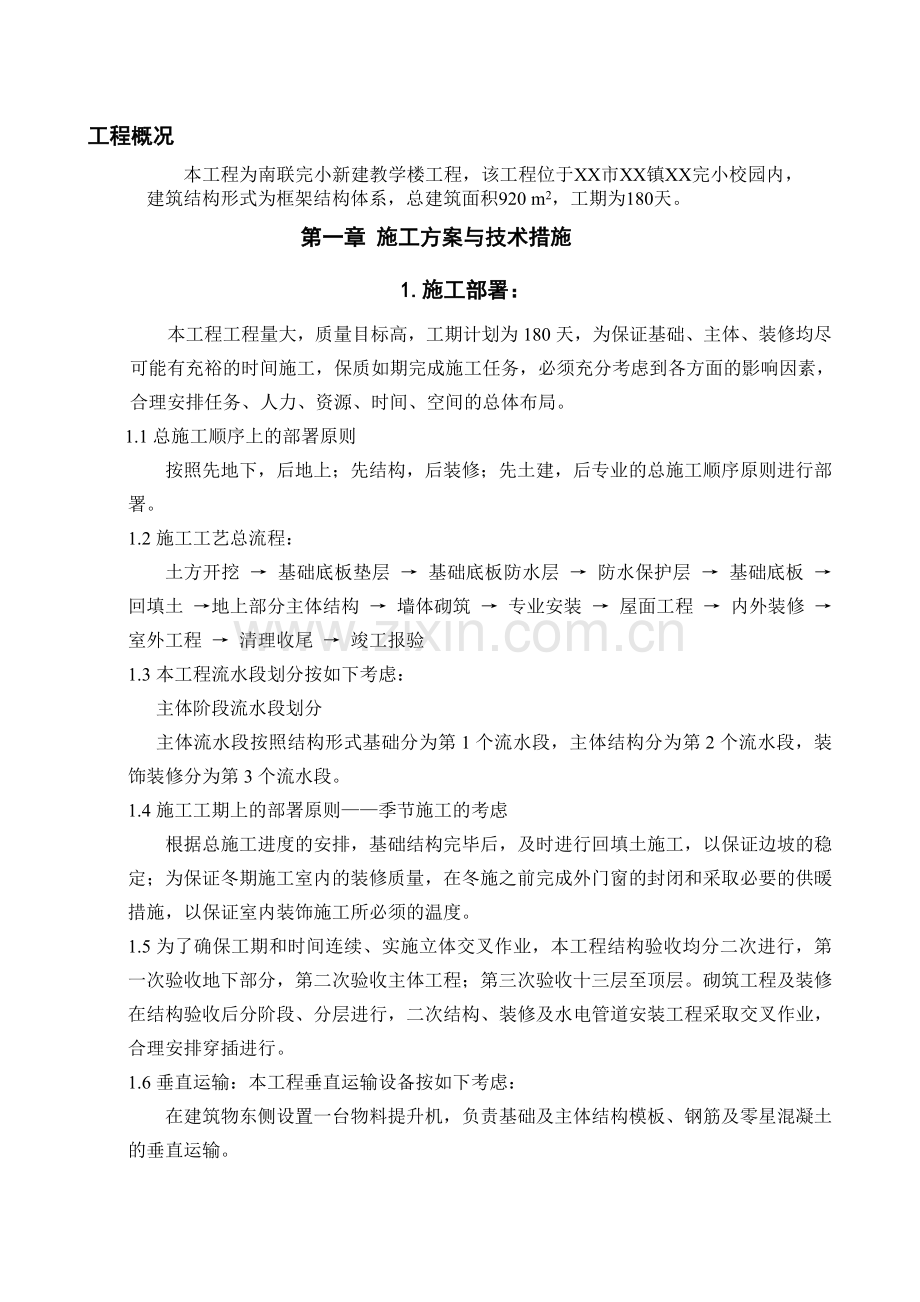

学士学位论文—-某小学新建教学楼施工组织设计.doc_第2页
第2页 / 共80页
学士学位论文—-某小学新建教学楼施工组织设计.doc_第3页
第3页 / 共80页
学士学位论文—-某小学新建教学楼施工组织设计.doc_第4页
第4页 / 共80页
学士学位论文—-某小学新建教学楼施工组织设计.doc_第5页
第5页 / 共80页
点击查看更多>>
资源描述

1、XX完小新建教学楼施工组织设计工程概况本工程为南联完小新建教学楼工程,该工程位于XX市XX镇XX完小校园内,建筑结构形式为框架结构体系,总建筑面积920 m2,工期为180天。第一章 施工方案与技术措施 1.施工部署:本工程工程量大,质量目标高,工期计划为180天,为保证基础、主体、装修均尽可能有充裕的时间施工,保质如期完成施工任务,必须充分考虑到各方面的影响因素,合理安排任务、人力、资源、时间、空间的总体布局。1.1总施工顺序上的部署原则按照先地下,后地上;先结构,后装修;先土建,后专业的总施工顺序原则进行部署。1.2施工工艺总流程:土方开挖 基础底板垫层 基础底板防水层 防水保护层 基础底

2、板 回填土 地上部分主体结构 墙体砌筑 专业安装 屋面工程 内外装修 室外工程 清理收尾 竣工报验1.3本工程流水段划分按如下考虑:主体阶段流水段划分 主体流水段按照结构形式基础分为第1个流水段,主体结构分为第2个流水段,装饰装修分为第3个流水段。1.4施工工期上的部署原则季节施工的考虑根据总施工进度的安排,基础结构完毕后,及时进行回填土施工,以保证边坡的稳定;为保证冬期施工室内的装修质量,在冬施之前完成外门窗的封闭和采取必要的供暖措施,以保证室内装饰施工所必须的温度。1.5为了确保工期和时间连续、实施立体交叉作业,本工程结构验收均分二次进行,第一次验收地下部分,第二次验收主体工程;第三次验收

3、十三层至顶层。砌筑工程及装修在结构验收后分阶段、分层进行,二次结构、装修及水电管道安装工程采取交叉作业,合理安排穿插进行。1.6垂直运输:本工程垂直运输设备按如下考虑:在建筑物东侧设置一台物料提升机,负责基础及主体结构模板、钢筋及零星混凝土的垂直运输。1.7本工程结构混凝土主要采用商品混凝土,混凝土罐车运输到工地,由混凝土泵车输送至浇筑部位。1.8脚手架工程:结构施工及外装修采用双排脚手架,墙体砌筑及室内装修采用工具式脚手架。1.9现场设一栋木工加工间,负责模板及配件的制作。1.10现场设一钢筋加工间,负责钢筋的加工制作。1.11现场设一小型搅拌站,负责零星混凝土及装修砂浆的搅拌。1.12进行

4、施工安排的时候,充分考虑各种因素,如季节施工的影响。2.施工准备工作:2.1技术准备工作:()项目总工组织各专业技术人员认真学习设计图纸,领会设计意图,做好图纸会审。()根据质量手册和程序文件要求,针对本工程特点进行质量策划,编制工程质量计划,制定特殊工序、关键工序、重点工序质量控制措施。()依据施工组织设计,编制分部、分项工程施工技术措施,做好技术交底,指导工程施工。()做模板设计图,进行模板加工。()认真做好工程测量方案的编制,做好测量仪器的校验工作,认真做好原有控制桩的交接核验工作。()编制施工预算,提出主要材料用量计划。2.2劳动力及物质、设备准备工作:()组织施工力量,做好施工队伍的

5、编制及其分工,做好进场三级教育和操作培训。()落实各部室人员,制定相应的管理制度。()根据预算提出材料供应计划,编制施工使用计划,落实主要材料,并根据施工进度控制计划安排,制定主要材料、半成品及设备进场时间计划。()组织施工机械进场、安装、调试,做好开工前准备工作。2.3施工现场及管理准备工作:()做施工总平面布置(土建、水、电)并报有关部门审批。按现场平面布置要求,做好施工场地围墙和施工三类用房的施工,做好水、电、消防器材的布置和安装。()按岳阳市要求做好场区施工道路的路面硬化工作。()抓紧与地方政府各有关部门接洽,疏通关系,办理开工前各项手续,保证施工顺利进行。()完成合同签约,组织有关人

6、员熟悉合同内容,按合同条款要求组织实施。在 建 工 程 仓库脚手架、模板堆场升降设备办公室 混凝土搅拌点砂子、石子堆 场砌筑砂浆搅拌点砂子、石子堆 场 砌墙砖堆场 配电室水泥库值班室O(接水点)大门场 内 道 路3.施工平面布置图4.施工测量:4.1施工测量的准备工作:()熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。()对照总图,现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。()测量仪器准备:光学经纬仪(DJ2)一台带弯管目镜;有机玻璃十字接收靶;自动安平水准仪(DS1)一台;50 m钢卷尺3个。以上测量仪器均应在施工前检定合格,确保测量数据的准确。

7、()测量人员配备:测量工13人,验线员1人,上述人员均持有测量员上岗证书。4.2建筑物定位放线:()平面控制网建立:)A、B、C、D、E、F绝对坐标均已知,根据平面三角关系,内业计算a1、a2、b1、b2利用极坐标法架镜E点测设A、B两点位置,利用经纬仪及钢尺确定D、C,平行借线确定G、H,然后架镜于F点测设D、C点各项极坐标值以便与内业计算值校核,建立平面控制网ABGHCD。)平面控制网的精度要求:根据建筑的结构和使用特点,布网精度为二级,测角中误差为 12,边长相对误差为 1/15000。)距离丈量方法:距离丈量采用I级钢尺,丈量时必须使用弹簧秤,并进行往返测量。并考虑尺长、温度、倾斜、拉

8、力等各项改正数。具体公式为:(考虑采用标准拉力,则拉力改正数不计)式中:L-丈量时钢尺读数 t0-鉴定时标准温度 L0-实际距离 a-钢尺线膨胀系数 L实-钢尺实际长度 t-测量时实际温度 L明-钢尺名义长度 h-两端高差)角度测设方法:如图所示: 根据已知的起始方向,测设角度:用正倒镜法测出AOB1后,用经纬仪精确测设出AOB1=1,1与的差为,过B1点作OB1,并量取距离。()建筑物高程控制网测设:高程引入采用原场区内已知水准点进行测设,本工程布设4个临时水准点,组成建筑物的高程控制网,控制网的测量采用附和测法。闭合差的要求: L:为附和线路长度。()测设轴线控制桩:根据已布好的建筑物平面

9、控制网,测设轴线控制桩,测设时以两端控制桩为准,测定该边的控制桩,并校核各桩间距,精度同平面控制网。4.3基础开挖放线:由于建筑平面控制桩及轴线控制桩距基础外边线较远,在基础开挖时,不易被破坏,故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15 cm。()根据建筑物平面控制网、设计边坡及地面高程,分别测设出基槽下口(坡角)及基槽上口(坡顶位置桩),并沿上口桩撒出开挖边线,上口桩位允许误差+50 mm、20 mm。基槽下口桩允许误差为+10 mm;开挖至接近槽底时,应及时测设坡角与3 m3 m的方格网点标高,允许误差为:10 mm。()垫层上基础放线:用经纬仪正倒镜法以轴线控制桩为准将各轴线直

10、接投测在垫层上。4.4结构施工测量:()结构竖向投测:工程采用激光经纬仪天顶内控法进行竖向投测。在每个流水段内设四个内控点,控制点设在首层楼面上,采用20020010预埋铁板做控制点(加活动盖板保护)。二层以上结构施工时,均在控制点上方预留200200方孔,设有机玻璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶,照准部进行水平向360回转,当回转圆心同接收靶某圆心轨道重合时即确定了轴线投测点位置,并采用正倒镜法校核。轴线竖向投测示意图()施工层放线:放线前应在平面上校核轴线,闭合后测设细部轴线,后以此为准测量墙和洞口的边线,各部位放线的允许误差为:项 目精 度主轴线10 mm细部放线2

11、mm墙边线+3 mm门窗洞口线+ 3 mm()高程的竖向传递:工程结构施工时,划分为三个流水段,设六个标高传递点分别向上进行传递,以保证在各流水段施工层上附近有三个标高点,进行互相校核。:)标高传递的允许误差:项 目精 度层 间3 mm总 高10 mm)各传递点的起始标高线为+1.00 m,应由附近的二个临时水准点确定。标高传递时采用钢尺沿铅直方向(经纬仪配合)向上量至施工层。钢尺丈量时应考虑各项改正数。在传递过程中应根据每层的误差进行上一层的调整,以防止层间误差的积累而引起总误差超限。)施工层抄平前,应校核下层传递上的三个标高点,校差小于3 mm时,取平均点引测水平线;抄平时将水准仪放在测点

12、范围的中心位置,进行一次精确抄平,水平线的标高允许误差为3 mm。()钢筋混凝土墙体、暗柱施工测量:)墙、柱钢筋绑扎完毕后,在竖向主筋上测设标高点,用油漆标注,作为支模和浇筑混凝土的依据。测法和误差应符合上述施工层抄平的规定。)柱支模后,用经纬仪校核模板垂直度,校核时用经纬仪在相互垂直的两轴线上同时测量。4.5装修工程施工测量:()地面工程的施工测量:)标高的传递方式采用在楼梯间和窗口处进行传递。)测设50 cm水平控制线:50 cm水平控制线的测设允许误差应符合测表1的要求。室内的50 cm水平线是控制地面标高、门窗安装等项目的重要依据,在弹墨线时应注意墨线的宽度不得大于 1 mm。防止误差

13、扩大。测表1:项 目精 度 要 求水平线(室内、室外)1 每3 m两端高差小于1 mm。2 同一条水平线的标高允许误差为3 mm。铅垂线室内经纬仪两次投测校差小于2 mm室外高于1/3000)用水准仪检测地面面层的平整度和标高时,水准仪的间距应符合以下要求:大厅应小于5 m、房间应小于2 m。()门窗安装施工测量:)从建筑最顶层找出外窗口的边线,用线坠将边线向下引测,并采用经纬仪进行校核以保证精度。其精度应符合测表1的要求。)门窗口的水平位置由室内50 cm水平控制线确定,向上反到窗下皮标高,并弹线找直。各门口应从水平控制线测设门口上皮标高并拉通线,保证所有的门在同一水平线上。其精度应符合测表

14、1的要求。5.土方开挖5.1施工准备:(1)审查设计图纸,核对平面尺寸和坑底标高,摸清地下构筑物及地下管线分布情况,与甲方确认。(2)地下水位已降至基底下500mm。(3)现场工程定位放线工作已完成,场区内的控制网点已设立,且不受土方开挖的影响。(4)开挖边线已用白灰撒好,其范围内的障碍物不影响土方开挖。5.2开挖方案:本工程土方开挖采用机械大开挖,人工配合清槽。(1)开挖顺序:1)2台挖掘机分别从南北侧向中间开挖,第一步挖深2 m,以下每步挖深1.5 m,共计4步挖完,预留300mm厚土方由人工配合清槽。2)在开挖过程中,先挖出基坑边缘土,为护坡创造条件,并配备专职测量员,机械大开挖接近基底

15、时,应由测量员测设距离基底300mm的标高,每隔3m在槽帮上钉水平标高木桩,人工清槽时用300mm标准尺杆随时以木桩为准校核槽底标高,最后由两端轴线(中心线)引桩拉通线检查距槽边尺寸,确定槽宽标准,根据此来修整槽帮,最后清除槽底土方。(2)排水措施:1)基坑开挖前,应在基坑四周上口外侧1m以外设置水泥围堰,基坑外排水与下水接通,防止雨水从地面流入基坑内。2)为防止基坑积水,基坑内沿四周设置排水沟,在基坑边设集水坑,及时将积水抽出基坑。(3)注意事项:1)挖土过程中应有测量工及时将标高引测至基坑壁上,并随时检测,避免超挖。2)基坑开挖完毕后,应及时进行钎探和验槽,并尽快打上垫层,以防扰动。3)严

16、禁在基坑边大量堆载或载重车辆穿行,并设专人对基坑壁进行观测,发现问题及时处理。4)基础施工时,派专人负责巡视,一旦出现危险预兆应及时报告并立即通知撤离。5)基槽上口500mm处设钢管护栏,并用红白漆做出突出标记,外挂密目安全网,夜间设警示灯。5.3边坡支护:每层土方开挖后,应及时钉短钢筋挂钢丝网,抹水泥砂浆护壁,达到一定强度后,方可开挖下一步土层。6.钢筋工程:6.1钢筋钢筋必须具有出厂质量证明书或试验报告,并按批进行外观检查后,按规定抽取试样做力学性能试验。合格后方可使用。6.2钢筋接头、钢筋锚固、搭接长度:(1)楼板钢筋的直径小于22mm,采用搭接接头,最小搭接长度见附表。(2)楼板钢筋直

17、径大于等于22mm时采用锥螺纹机械连接,柱子钢筋大于等于16mm小于22mm时,采用电渣压力焊。(3)钢筋的最小锚固长度见附表钢筋最小搭接长度表钢筋类型混凝土强度等级C25C30一级钢筋30d25d二级钢筋40d35d钢筋最小锚固长度钢筋类型混凝土强度等级C25C30一级钢筋35d30d二级钢筋47d41d(4)钢筋焊接的接头形式、抽样、焊接工艺和质量验收应符合“钢筋焊接及验收规范”有关规定。(5)采取有效措施进行成品保护,特别是负弯矩钢筋的保护,以保证钢筋位置准确。(6)搭接接头错开长度为钢筋直径的40倍,绑扎接头搭接长度根据混凝土强度为钢筋直径的41倍、47倍,且两根接头端部错开0.3倍的

18、搭接长度。6.3基础钢筋绑扎:基础底板的钢筋连接采用闪光碰焊和套筒冷挤压连接方式,柱子的钢筋在直径大于18时,采用电渣压力焊的方式进行连接。基础后浇带分为三个流水段,钢筋工程按照流水方式进行施工。(1)底板钢筋绑扎:1)底板钢筋绑扎工艺流程:对钢筋原材料检查其出厂质量证明单、型号、规格、级别是否与图纸及材料是否相符。进行外观检查和物理试验按照钢筋放样图下料 在垫层保护层上弹出钢筋位置线按照钢筋位置线绑扎底板下层钢筋绑扎暗梁钢筋绑扎墙体及暗柱插筋绑扎上层网片钢筋。2)钢筋加工:钢筋加工之前技术负责人详细核查钢筋料表的正确性,其中插筋的长度以及底板钢筋的搭接位置及接头错开距离要在技术交底之中做出明

19、确的交待。符合要求以后,工人方可下料。钢筋下完料以后,技术人员按照钢筋料表,检查加工好的钢筋是否符合要求,符合要求以后,方可运到基槽内。3) 测量控制:钢筋绑扎之前,要将底板上的墙体门窗洞口、暗柱的位置用黑色线弹出。同时用不同颜色的线将底板钢筋的位置弹出。报请监理检查,合格后,方可绑扎底板钢筋。4) 钢筋绑扎:底板钢筋绑扎之前,首先按照要求对钢筋进行机械连接,连接方式全部采用套筒冷挤压的方式进行。挤压接头位置相互错开,在任意接头中心至长度为钢筋直径的35倍的区段内,有接头的受力钢筋截面面积占受力钢筋的总截面面积的百分率不得超过50%。套筒使用之前必须进行型式检验。进行冷挤压的施工人员必须持证上

20、岗。检查所采购的套筒应符合行业标准,套筒分规格码放。钢筋端头的锈皮、泥砂、油污等杂物应清理干净。钢筋连接端划出明显定位标记,钢筋端头离套筒长度中点不宜超过10MM。挤压 时挤压机与钢筋轴线保持垂直。挤压从套筒中央开始,并依次向两端挤压。对钢筋与套筒进行试套,对钢筋有马蹄,弯折或纵肋尺寸过大的,进行调整,对不同直径钢筋的套筒不得相互使用。对套筒做外观检查,钢筋连接端划出明显定位标记,确保挤压时和挤压后可暗按定位标记检查钢筋伸入套筒内的长度。并进行试压,符合要求后方可作业。具体的套筒操作,要在技术交底内详细交待。套筒连接完成以后,开始进行钢筋绑扎,钢筋绑扎要按照弹出的位置线进行确保钢筋位置准确及横

21、平竖直。底板钢筋所有交叉点都要进行绑扎。5)墙体插筋、暗梁暗柱钢筋绑扎:按照底板上放出的暗梁的位置线,绑扎暗柱暗梁暗梁钢筋,暗柱暗梁钢筋的长度、箍筋数量弯钩角度等均须在技术交底中明确。暗柱钢筋绑扎完成以后,绑扎墙体插筋。为了保证墙体钢筋以及暗柱钢筋不产生位移,须在基础外搭设临时架子,暗柱暗梁钢筋绑扎完成以后,报监理检查,合格后方可进行下道工序。6) 绑扎上层钢筋网片:绑扎之前,将底板钢筋的垫块放好,放上架设上层钢筋网片的马凳,按照图纸要求,将钢筋运到施工现场,进行套筒冷挤压,具体要求同上。上层钢筋网片的绑扎要以下层钢筋为依据。确保位置及横平竖直。上层钢筋的网片钢筋的交叉点,必须全部绑扎。6.4

22、钢筋保护层的要求:(1)混凝土墙楼板钢筋保护层厚度为15mm。(2)混凝土梁、柱钢筋保护层厚度为25mm。(3)与地面以下土接触一侧的构件钢筋保护层的厚度为35mm,水池壁和底板面保护层的厚度均为35mm。6.5质量要求:钢筋工程严格按长城杯要求进行验收,质量标准如下:钢筋绑扎允许偏差(mm)项次项目允许偏差检查方法1绑扎骨架宽、高5尺量长度10间距10尺量排距53箍筋、构造筋间距10尺量连续五个间距4受力主筋保护层基础5尺量受力主筋外表面至模板内表面垂直距离墙板、楼板37.模板工程:模板工程:7.1、模板工程施工方案:(1)为保证结构的混凝土施工质量,主体结构施工模板采用全新的胶合板,木方(

23、510、1010)背楞,确保混凝土能够达到清水模板的效果。7.2、施工准备:材料及机具:胶合板、木方(510、1010)、钢管、扣件、对拉螺杆、柱模定型箍、脱模剂、海绵胶条、塑料胶条等。工具及设备:塔吊、压刨、平刨、圆盘锯、钣手、钢卷尺、线绳等。作业条件:1)模板设计: 确定结构模板施工平面总图。 确定模板平面布置及支撑布置。根据梁、板、柱等尺寸及编号设计出配板图。标出不同型号、尺寸单块模板平面布置,木方龙骨规格、数量及间距;柱箍选用的型号及布置间距;支撑的位置。2)轴线、模板线放线完毕。水平控制标高引测到预留杆筋或其它过度引测点,并办好预检手续。3) 模板承垫底部,沿模板内边线用1:3水泥砂

24、浆,根据给定标高准确找平。外墙的外边根部,根据标高线设置模板承垫木方,以保证标高准确和不漏浆。4) 设置模板(保护层)定位基准。即在墙、柱主筋上距离地面58cm,根据模板线,按保护层厚度焊接水平支杆,以防模板水平位移。5)梁模板钢筋绑扎完毕,水电管线、预留洞、预埋件已安装完毕,绑好钢筋保护层垫块,并办完隐预检手续。7.3、施工工艺:1、柱模板安装工艺:1)工艺流程:搭设安装架子第一块模板安装检查对角线垂直和位置安装柱箍第二、三块柱模安装全面检查校正加固。2)安装柱模板施工要点:将柱根部清理干净。使柱模板四面按弹出的柱控制线就位,使之垂直,对角线相等。板与板交接处用海绵胶带粘贴,防止漏浆。用10

25、10木方做内楞,定型柱箍固定,楔板到位,销铁插牢。以第一层模板为基准,以同样方法组拼第二、三层,至到梁底。对模板的轴线、垂直偏差、对角线、扭曲进行全面检查,然后套柱箍,进行定型加固,斜撑支撑。本工程柱子截面尺寸大,为防止柱面鼓肚、涨模,采用10螺杆对柱子中部双向对拉,沿柱高向间距不大于500mm。7.4梁模板安装工艺:1)工艺流程:弹出梁轴线及水平线并复核搭设梁模支架安装梁底楞或梁卡具安装梁底模板梁底起拱绑扎钢筋安装梁侧模安装另一侧梁模安装上下锁口楞、斜撑及对拉螺栓复核梁模尺寸、位置与相邻模板连固。2)施工要点: 在柱子混凝土面上弹出梁的轴线及水平标高线,并复核。安装梁模、支架前,在专用支柱下

26、须铺设脚手板,并且楼层间的上下支在一条直线上。在底模支架上调整标高,符合设计要求后,拉线安装梁底模并找平。在底模上绑扎钢筋,经验收合格后,请除杂物,安装梁侧模板,当梁高大于500mm时,安装外竖楞,附以斜撑,其间距宜为75cm,加对拉螺栓加固,侧梁模上口要拉线找直。复核检查梁模尺寸,与相临梁柱模板连接固定,并用斜撑进行加固。7.5楼板、楼梯模板安装工艺:1)工艺流程:搭投支架安装横纵钢、木楞皮标高及起拱铺设模板块检查上皮标高平整度与相邻楼板模板连固。2)施工要点:满堂支架立杆间距为1.0m1.2m,水平落地杆从地坪或楼板上200mm,在距楼面1.7m高设水平腰杆。支架搭设完毕后,要认真检查板下

27、木方与支柱连接及支架安装的牢固与稳定,根据给定的水平线,认真调节木模的高度,将木楞找平。平板铺设完毕后,用靠尺、塞尺和水平仪检查平整度与楼板底标高,并进行校正。3)楼梯模板的支设方法基本与上述梁、板相似,主要是控制好TB的坡度,踏步的高、宽尺寸及侧模的稳定。7.6、模板拆除施工要点:1)侧模拆除:在混凝土强度能保证基表面及棱角不因拆除模板而受损,方可拆除。2)模板拆除的顺序:遵循先支后拆,后支先拆;先拆不承重的模板,后拆承重部分的模板,自上而下逐步进行。3)底模及冬季施工模板的拆除,按相关规范执行。7.7技术措施:(1)由于该工程工期紧,施工进度快,模板数量按施工部署要求进行配备,满足流水作业

28、。(2)模板工程验收重点控制刚度、垂直度、平整度,特别注意外围模板、电梯井模板、楼梯间等处模板轴线位置正确性。8.混凝土工程:该工程主体结构混凝土均采用泵送商品混凝土,由混凝土输送车运送至施工现场,混凝土地泵(地下部分混凝土施工时配泵车)泵送至浇筑部位。根据本工程结构情况,本工程基础垫层、后浇GZ采用现场拌制混凝土浇筑,其余构件混凝土采用商品混凝土浇筑。8.1、现场拌制混凝土施工方案:1)、作业条件:1.1、各部位混凝土标号已明确。所用原材料的出厂合格证及试验报告齐全,有混凝土配合比。1.2、浇筑混凝土层段的模板、钢筋安装完毕,并验收合格。1.3、浇筑混凝土用架子及马道已搭设完毕,并经检查合格

29、,各种安全防护已按专职安全员技术交底落实。1.4、技术员根据作业指导书对浇筑工人已进行技术交底,混凝土浇筑申请书已被批准。2)、操作工艺:2.1、混凝土现场施工时采用重量计量,车车过磅,砼开浇前还应对骨料的含水率进行检测,并调整用量,提出施工配合比,计量时应设专人监磅。2.2、砼采用机械拌制,拌和筒使用前应先用水洗刷,原材料的上料顺序为:石子水泥中砂水;第一盘的石子应减半。拌制砼应严格控制水灰比,拌合时间每盘不得小于2min,要求拌合均匀,和易性良好,颜色一致。2.3、砼采用塔吊,承担垂直和水平运输,从砼拌和机出料到浇筑点的时间一般不要超过10min,料斗在使用前先用水湿润,封盖应启闭灵活,砼

30、在运输过程中,应保持其匀质性,不分层、不离析、不漏浆,运到浇筑点时应有良好的坍落度,如有离析,应进行二次搅拌。2.4、砼浇筑前应对浇筑构件的轴线、标高、模板的几何尺寸等进行检验。 GZ在砼入模前,应先在底部填加50100mm厚与砼内砂浆成分相同的水泥砂浆,砼一次入模的高度不宜大于0.5m,柱顶部浇完后应超高60mm左右,终凝后凿除。GZ采用“插入式”振动棒振捣;砼的振捣时间一般控制在25秒左右。在浇筑砼过程中应在浇筑地点检查坍落度,每一工作班不得少于2次,在每一工作班内,当外界影响有变化时,应及时检查砂、石料的含水率并调整配合比,砼的拌和时间应随时检查。试块应在浇筑地点随机抽取,且不得在第一盘

31、拌合物中抽取。在砼终凝后应及时覆盖,并浇水养护,连续时间不得小于7d。8.2、商品混凝土施工方案:1)、作业条件:1.1、浇筑混凝土层段的模板、钢筋安装完毕,并验收合格。1.2、浇筑混凝土的输送泵管已搭设完毕,并经检查合格,各种安全防护已按专职安全员技术交底落实。1.3、技术员根据作业指导书对浇筑工人已进行技术交底,混凝土浇筑申请书已被批准。2)、操作工艺:2.1、工艺流程:作业准备商品混凝土的进场验收混凝土浇筑及振捣混凝土养护。2.2、浇筑前应将模板内的垃圾泥土等于杂物及钢筋上的油污清除干净,并检查钢筋的水泥砂浆垫块是否垫好,柱子模板的扫除杂物及积水后再封闭。2.3、商品混凝土进入施工现场时

32、,商品混凝土生产厂家应及时向施工单位提供商品混凝土质量保证资料,混凝土保证资料必须随车进场,并经监理工程师审查认可。2.4、商品混凝土进入施工现场后,现场质检员应在监理工程师的见证下,对运至施工现场的商品混凝土逐车进行坍落度检测,并及时填写商品混凝土发货单,由现场监理工程师认可后方可浇筑。3)、混凝土浇筑振捣的一般要求:3.1混凝土自吊斗口下落的自由倾落高度不得超过2m,浇筑高度如超过3m时必须采取措施,用串桶或溜管等。3.2浇筑混凝土时应分段分层连续进行,浇筑层高度应根据结构特点、钢筋疏密决定,一般为振捣器作用部分长度的1.25倍,最大不超过50cm。3.3使用插入式振捣器应快插慢拔,插点要

33、均匀排列,逐点移动,顺序进行,不得遗漏,做到均匀振实。移动间距不大于振捣作用半径的1.5倍(一般为3040cm)。振捣上一层时应插入下层5cm ,以消除两层间的接缝。表面振动器(或称平板振动器)的移动间距,应保证振动器的平板覆盖已振实部分的边缘。3.4泵送混凝土时必须保证混凝土泵连续工作,如果发生故障,停歇时间超过45min或混凝土出现离析现象,应立即用压力水或其他方法冲洗管内残留的混凝土。3.5浇筑混凝土应连续进行。如必须间歇,其间歇时间应尽量缩短,并在前层混凝土凝结之前,将次层混凝土浇筑完毕。间歇的最长时间应按所用水泥品种、气温及混凝土凝结条件确定,一般超过2h应按施工缝处理。3.6浇筑混

34、凝土时应经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况,发现问题应立即处理,并应在已浇筑的混凝土凝结前修正完好。4)、混凝土浇筑:4.1、柱子的混凝土浇筑:柱浇筑前底部应先填以510cm厚与混凝土配合比相同的减石子砂浆,柱混凝土应分层振捣,使用插入式振捣器时厚度不大于50cm,振捣棒不得触动钢筋和预埋件。除上面振捣外,下面要有人随时敲打模板。柱高在3米以内,可在柱顶直接下混凝土浇筑,超过3米时,应采取串通或溜槽把混凝土送到浇筑面。柱子浇筑应一次浇筑完成,如须留施工缝时应留在主梁下面。浇筑完后,应随时将向上伸出的搭接钢筋整理到位。混凝土浇筑过程中,要随时检查柱子加固情况,检

35、查柱箍是否松动,防止涨模。4.2、梁、板混凝土浇筑:混凝土输送设备为混凝土输送泵,当梁板混凝土强度等级不同时,应先浇筑强度等级高的混凝土,即梁混凝土,浇筑到位后再浇筑强度等级低的混凝土;混凝土浇筑时,要用钢筋马凳、脚手架板在板上搭设马道,人员尽量站在马道上操作,避免踩踏绑扎好的板筋。、梁、板应同时浇筑,浇筑方法应由一端开始用“赶浆法”,即先浇筑梁,根据梁高分层浇筑成阶梯形,当达到板底位置时再与板的混凝土一起浇筑,随着阶梯不断延伸,梁板混凝土浇筑连续向前进行。、梁柱节点钢筋较密时,浇筑此处混凝土时宜用小粒径石子同强度等级的混凝土浇筑,并用小直径振捣棒振捣。、板浇筑的虚铺厚度应略大于板厚,用平板振

36、动器垂直浇筑方向来回振捣。注意根据钢筋上的高程点拉线控制板厚。振捣完毕,用刮杠或拖板抹平表面,初凝之前,用木抹子将混凝土表面反复搓压数道。、施工缝位置:宜沿次梁方向浇筑楼板,施工缝应留置在次梁跨度的中间1/3范围内。施工缝的表面应与梁轴线或板面垂直,不得留斜槎。施工缝宜用木板或钢丝网挡牢。、施工缝外须待已浇筑混凝土的抗压强度不小于1.2Mpa时,才允许继续浇筑。在继续浇筑混凝土前,施工缝混凝土表面应凿毛,剔除浮动石子,并用水冲洗干净后,先浇一层水泥浆,然后继续浇筑混凝土,应细致操作振实,使新旧混凝土紧密结合。4.3、楼梯混凝土浇筑:、楼梯段混凝土自下而上浇筑,先振实底板混凝土,达到踏步位置时再

37、与踏步混凝土一起浇捣,不断连续向上推进,并随时用木抹子(或塑料抹子)将踏步上表面抹平。、施工缝位置:楼梯混凝土宜连续浇筑完,多层楼梯的施工缝应留置在楼梯段1/3的部位。8.5)、混凝土养护:5.1、商品泵送混凝土水泥用量增大、骨料粒径减小、砂率提高、外加剂掺量和坍落度增大等,会导致混凝土收缩显著增加,体积稳定性下降。所以养护是保证混凝土质量及防止混凝土产生裂缝的重要措施。5.2、梁板混凝土浇筑完毕后,12小时内用塑料膜加以覆盖,并浇水养护。5.3、柱子拆模后,可采用包裹塑料模养护,但必须包裹严实,以防止水分蒸发。也可包裹麻布浇水养护,但麻布要始终保持饱和和湿润状态。5.4、混凝土养护时间一般不

38、少于7天,掺用缓凝剂时,养护时间不得小于14天,若由于下一步工序的需要而必须拆除养护麻布,则可采用洒水养护的方式,但必须派专人进行该项工作,使混凝土面始终保持湿润状态。5.5每日浇水次数应能保持混凝土处于足够的湿润状态。常温下每日浇水两次。6)、混凝土试块取样:6.1、按以下规定留置试块:每拌制100m3的同配合比的混凝土其取样不得少于一次。6.2、现浇混凝土结构,每一现浇楼层同配合比的混凝土其取样不得少于一次。同条件养护试件的留置组数至少每班一组;强度试件的制作应在40分钟内完成,各个试样应随机从运输车中抽取,取样应在缷料量的1/4到3/4过程中采取。8.3、质量验收标准;混凝土工程严格按岳

39、阳市结构检查标准施工,质量标准如下:混凝土结构工程允许偏差(mm)项次项目允许偏差值(mm)检查方法1轴线位置基础10尺量墙、梁52标高5水准仪、尺量3截面尺寸基础5尺量墙、梁24垂直度5经纬仪、吊线5表面平整度32m靠尺楔型、塞尺6角、线顺直3线尺9.防水工程:9.1防水概况:防水设防体系一览表序号设防部位设防体系设防做法1屋面双道设防:SBS改性沥青防水卷材改性沥青防水涂料SBS改性沥青防水卷材SBS改性沥青防水涂料2室内(卫生间)单道设防:防水涂料两道聚氨酯防水涂膜9.2施工要求:(1)防水工程必须由防水专业队施工。(2)防水施工人员必须持证上岗。(3)做防水层时基层含水率不得大于9%。

40、(4)防水材料应选购湖南省建委认证的材料,产品应有合格证,现场取样复试合格后才能使用。9.3屋面防水施工:屋面采用双层SBS改性沥青防水卷材和一道SBS改性沥青防水涂料一道。(1)施工顺序:保温层基层清理涂刷配套基层处理剂涂刷SBS改性沥青防水涂料复杂部位附加层处理涂刷配套粘结剂铺设卷材保护层施工。(2)基层条件:找平层已做完隐蔽工程验收,平整、干燥,含水率不得大于9,含水率可用以下简单测法:用一块11 m的油毡,平铺在找平层表面上,静置34小时后翻起,如覆盖油毡的基层表面和周围相同(无明显水印),则可认为含水率符合要求;管根、阴阳角等部位做成50 mm的小圆弧;雨水口处按设计坡度值计算后再低

41、1020 mm,以保证局部无积水。(3)用长把滚刷均匀涂刷卷材的配套基层处理剂,薄厚一致,干燥4小时以后,均匀涂刷SBS改性沥青防水涂料。(4)复杂部位附加层:管根、阴阳角等防水薄弱部位事先作好附加层,进行局部增强处理。(5)涂刷配套的基层胶粘剂,胶粘剂待基本不沾手时即可铺设卷材。(6)铺设卷材:卷材铺设方向应由标高低处向高处铺设,先铺设排水集中的檐口部位,卷材的配置应顺长方向配置,并使卷材长向与流水坡度垂直,卷材的搭接应顺流水方向。(7)卷材收头做法如图所示:10.脚手架工程:本工程脚手架分为外脚手架和内脚手架。内脚手架包括结构施工满堂红碗扣脚手支撑和装修用脚手架。双排外脚手架采用扣件式脚手

42、架搭设10.1双排脚手架的构造:1、脚手架的搭设几何尺寸:采用483.5的钢管搭设 排距:1 m; 柱距:1.5 m; 步距:1.2 m;内立杆距墙200mm。连墙件:选用刚性连墙件,水平距离为4.0 m,垂直距离随楼层标高;在框架部位结构施工时预埋钢管,脚手架搭设到此位置时,与预埋钢管相连接;剪力墙部位利用穿墙螺栓孔,用螺栓进行拉结。2、脚手架基础:考虑到地下结构施工完毕并在地下室外墙防水完成后才能进行回填土施工,为给回填土提供施工空间,南、西、北侧大部分架子搭设在采光井上,没有采光井的部位,采取架子架空搭设在工字钢上(在剪力墙部位预埋铁件,焊接钢牛腿后支撑工字钢)。东侧及两斜角采用挑架架空

43、。3、脚手架的搭设:纵向扫地杆立杆横向扫地杆第一步纵向水平杆第一步横向水平杆连墙件第二步纵向水平杆第二步横向水平杆。4、注意事项:立杆接长时,接头应交错布置,相邻接头不得在同步、同跨内,错开距离不得小于500 mm;连墙件设置在主节点附近;脚手架外侧立面沿全高和全长设置剪刀撑;横向支撑:两端设置,中间每隔6跨设置一道,横向支撑沿高度方向呈之字布置。10.2满堂红脚手架:()满堂红脚手架用碗扣式脚手搭设以作为楼板混凝土模板的支撑系统。碗扣式脚手架的立杆间距0.9 m、横杆步距1.2 m。碗扣式脚手架的搭设顺序:基础处理 立杆 横杆 接头锁紧 上层立杆 立杆连接销 横杆 可调托撑。()脚手架搭设到

44、设计高度后应对脚手架进行全面检查,其内容有:1)基础是否有不均匀沉降和下陷。2)立杆底座和基础是否接触良好。3)全部节点的碗扣质量。4)荷载是否符合要求。10.2.1内装修工具式脚手架:内装修时采用工具式脚手架以及用碗扣式脚手架拼装成的可移动式脚手架。11.砌筑工程11.1施工准备:1、材料:加气混凝土块、红砖的规格尺寸、强度等级必须符合设计要求,有出厂合格证,复检报告。2、作业条件:(1)放好砌体墙身位置线、门窗洞口位置线,经验收符合设计图纸要求。(2)按砌体操做要求,找好标高,立好标尺杆。(3)有中心试验室出具的砂浆配合比。11.2操作工艺:1、工艺流程:墙体放线搅拌砂浆砌块排列铺砂浆砌块就位校正竖缝灌浆勾缝2、砌块在砌筑前,应根据施工图,结合砌块的品种、规格、绘制砌块的排列图,经审查无误,按图排列砌块。砌块排列上下皮应错缝搭砌,搭砌长度一般为砌块的1/2,不得小于砌块高的
