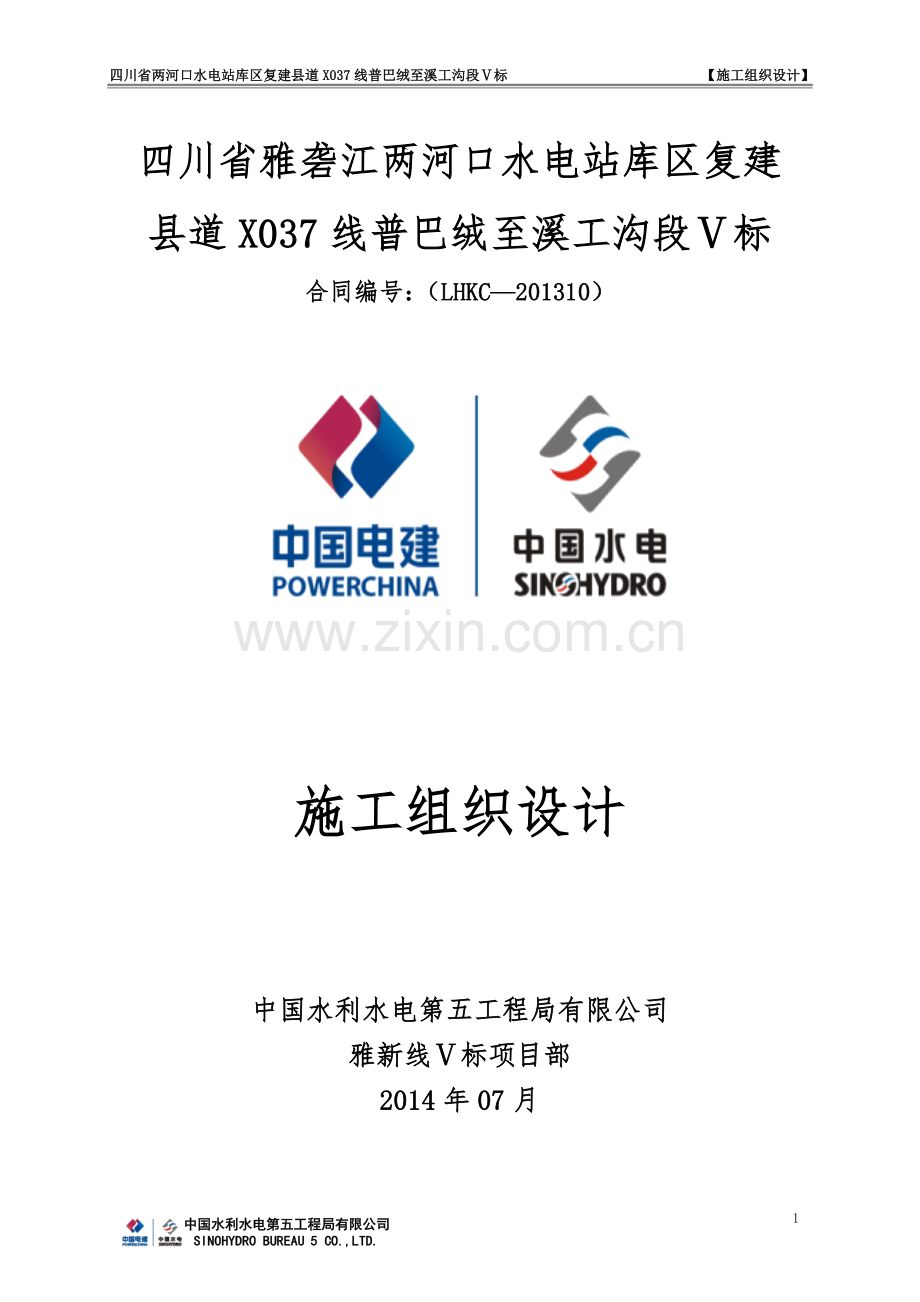

四川省两河口水电站库区复建县道x037线普巴绒至溪工沟段施工组织设计大学论文.doc

四川省两河口水电站库区复建县道X037线普巴绒至溪工沟段Ⅴ标 【施工组织设计】

批准：

审查：

编写：向 燕 周红安
林建伟 王军鹏
周 勤
187
目 录
一、编制原则及编制依据 1
1 编制原则 1
2 编制依据 1
二、工程概况 1
1 工程项目简述 1
2 主要工作内容及工程量 2
2.1 主要工作内容 2
2.2 主要工程量 3
2.3 水文气象 3
3 本项目工程施工目标 3
3.1质量目标 3
3.2安全目标 4
3.3环境保护和水土保持目标 4
3.4文明施工目标 4
三、施工总体布置 4
1 施工临建设施布置 4
1.1 供风系统 4
1.2 供水系统 5
1.3 供电系统 6
1.4 施工通讯系统 8
1.5 施工交通部署 8
1.6 施工场地部署 9
1.7 办公、生活福利系统 10
1.8 污水处理及卫生、环保设施 11
1.9 砂石骨料加工系统 12
1.10 混凝土拌和系统 15
2 项目施工组织 19
2.1 项目部组织机构 19
2.2 施工队伍部署 20
2.3 施工队伍任务与施工项目的划分 21
3 施工队伍劳动力的组织 22
4 机械设备、仪器的配置 22
5 材料供应方式 24
四、主要项目的施工方案、工艺、方法 24
1 路基开挖、填筑施工方案、工艺、 25
1.1 路基开挖 25
1.1.1 施工准备 25
1.1.2 路基土方明挖施工方法 25
1.1.3 石方明挖施工方法 26
1.2 路基填筑 27
1.2.1 施工工艺 27
1.2.2 施工准备 28
1.2.3 土方路堤的填筑 28
1.2.4 填石路堤的填筑 29
1.2.5 土石路堤的填筑 29
1.2.6 路基压实 30
1.2.7 路基修整 32
1.2.8 结构物处的回填 32
1.3 填挖交界处路基处理 32
1.4 软土地基处理 33
2 路基防护、排水工程施工方案、工艺、方法 33
2.1浆砌片石挡土墙施工 33
2.2 片石混凝土挡墙施工 34
2.3桩基托梁施工 35
2.4边坡锚喷混凝土施工 37
2.5路基排水工程 40
3 路面工程施工方案、工艺、方法 40
3.1 路面底基层施工 41
3.2 路面基层施工 42
3.2.1 施工准备 42
3.2.2 水泥稳定碎石的拌和 42
3.2.3 混合料运输 43
3.2.4 摊铺和整型 43
3.2.5 碾压 43
3.2.6 接缝处理 44
3.2.7 养护 44
3.3 路面面层施工 45
3.3.1 透层施工 45
3.3.2 沥青路面施工 46
3.3.3 路肩施工 49
4 桥梁工程施工方案、工艺、方法 49
4.1 桥梁基础及下部构造（桩基、墩台、系梁、盖梁、支座垫石等）施工 50
4.1.1 桩基础施工 50
4.1.2 承台及桥台施工 55
4.1.3 桥墩施工 56
4.1.4 盖梁施工 57
4.1.5 系梁施工 58
4.2 上部构造预制和安装（支座安装） 60
4.2.1 预应力T型梁的预制 60
4.2.2 支座安装 65
4.2.3 T型梁的安装 66
4.3 上部构造现场浇筑（支架架立） 66
4.4 桥面系及附属工程 69
4.5施工监控及成桥试验 70
4.5.1桥梁荷载试验 70
4.5.2地质情况变化时的处理 71
5 隧道工程施工方案、工艺、方法 71
5.1 工程概况 71
5.2 隧道施工总体设计 72
5.3 隧道洞口施工 73
5.3.1 隧道洞口开挖 73
5.3.2 隧道洞口坡面防护 73
5.3.3 隧道洞门施工 76
5.3.4 隧道洞口防水与排水 76
5.4 隧道洞身开挖施工 77
5.4.1 洞内施工布置 77
5.4.2 洞身开挖作业 79
5.4.3 爆破设计与施工 80
5.5 隧道洞身衬砌施工 85
5.5.1 隧道洞身支护施工 85
5.5.2 洞身衬砌混凝土施工 91
5.6 防水与排水工程施工 96
5.6.1 防水层 96
5.6.2 止水带 97
5.6.3 排水沟 98
5.6.4 排水管 98
5.7 隧洞洞内路面施工 98
6 涵洞工程施工方案、工艺、方法 101
6.1 工程概况 102
6.2 施工工艺 103
6.2 基础开挖 103
6.2.1 盖板涵基础开挖 103
6.2.2 拱涵基础开挖 103
6.3 基础及涵身施工 104
6.3.1 盖板涵基础 104
6.3.2 拱涵基础 104
6.3.3 沉降缝设置 104
6.4 盖板的预制与安装安装 104
6.5 现浇盖板施工 105
6.6 涵洞进、出口施工 105
6.7 涵洞帽石施工 105
7 交通安全设施及预埋管线施工方案、工艺、方法 106
7.1 钢筋混凝土护栏施工 106
7.2 交通标志施工 107
7.2.1 交通标志牌 107
7.2.2 里程碑 108
7.2.3 公路百米桩施工 108
7.3 道路交通标线施工 109
7.4 预埋管线和预埋（预留）基础施工 110
8 弃渣场工程 110
8.1渣场挡土墙施工 111
8.2排水沟施工 111
五、工程施工进度计划安排 111
1 合同工期目标 111
2 本工程关键线路施工 112
3 总体施工进度计划安排 112
4 主要单位、分部分项工程进度计划安排 112
4.1 路基施工安排 112
4.2 路面施工安排 113
4.3 桥梁与涵洞施工安排 113
4.4 隧道施工安排 114
4.5 安全设施及预埋管线施工安排 116
六、确保工程质量和工期的措施 116
1 质量保证措施 116
1.1 确保工程质量的制度措施 116
1.1.1 建立质量管理制度 116
1.2 全面质量管理 116
1.3 主要分项工程质量保证措施 117
1.3.1 测量控制质量保证措施 117
1.3.2 路基工程质量保证措施 117
1.3.3防护排水施工质量保证措施 117
1.3.4 桥梁施工质量控制措施 118
1.3.5隧道工程施工质量控制措施 121
2 工期保证措施 125
2.1 建立工期保证体系 125
2.1.1 组织体系保证措施 125
2.1.2 制度保证措施 125
2.2 进度控制措施 125
2.2.1人、财、机械设备等资源配备为保证工期进度 125
2.2.2对施工进度进行监控、适时调整施工安排保证工期 126
2.3 保证工期的技术措施 127
2.4重点节点（控制性）工期的保证措施 127
2.4.1日孜2#中桥预应力T梁预制、安装 128
2.4.2日孜1#隧道监控量测、地质超前预报及不良地质洞段确保工期的措施 128
七、冬、雨季施工安排及措施 130
1 冬季施工安排及措施 130
1.1 路基填筑工程 131
1.2 砌筑工程 131
1.3 混凝土浇筑工程 131
1.4 营地防寒与机械设备保护 131
2 雨季施工安排措施 132
2.1 雨季施工安排 132
2.2 雨季施工保证措施 132
2.3 防汛防风措施 132
八、工程施工质量、安全施工的保证体系 132
1 工程施工质量的保证体系 132
1.1 质量保证体系 132
1.1.1质量检查组织机构 132
1.1.2 质量管理组织机构 133
1.2 现场检查、抽检、复检、中间交工验收制度 133
1.4 工程质量问题及质量事故的处理措施（包括奖惩制度） 134
2 安全保证体系及措施 135
2.1安全生产保证体系 136
2.2 安全施工的保证措施 138
2.2.1 定期安全会议 138
2.2.2 安全报告 138
2.2.3 奖励及处罚 139
2.2.4 安全检查 139
2.3 各个分项工程安全施工的保护及技术措施 140
2.3.1 土石方开挖工程 140
2.3.2 路基填方施工 141
2.3.3 支护工程 141
2.3.4 混凝土浇筑 141
2.3.5 钻孔灌注桩施工安全控制措施 141
2.3.6 桥梁墩柱混凝土施工安全控制措施 142
2.4 交通安全保证措施 142
2.5 防火、防爆、用电、机械设备等的操作规程及安全措施 144
2.5.1 爆破作业 144
2.5.2 运输作业 144
2.5.3 施工用电 145
2.5.4 起重机械作业 145
2.5.5 压缩空气作业 145
2.5.6 脚手架搭设 145
2.5.7 高处作业 146
2.5.8 自然灾害防范措施 146
2.6 森林防火应急预案 146
2.7 防洪度汛、防地质灾害应急预案 148
2.7.1 预防与应急准备 148
2.7.2 预警与处置 148
2.7.3 信息报告程序 149
2.7.4 应急处置 149
2.7.5 后期处置 151
2.7.5.1 善后处置 151
2.7.5.2 事态监控 151
2.7.5.3 调查与评估 151
2.7.6 保障及资源配置 151
2.7.7 预案的演练、培训及学习 152
2.8 生产安全事故应急处理 152
2.9 施工人员安全教育计划 152
2.10 安全技术措施费用的使用计划 154
九、环、水保措施 155
1 管理措施 155
1.1 环保水保工作方针及目标 155
1.2 环保水保组织机构及职责 155
1. 3 环保水保管理人员及职责 156
1.4 环保水保管理制度 159
1.5 环保水保措施“三同时”控制 162
1.6 信息管理 164
2 水土保持措施 166
2.1 水土保持总体要求 166
2.2 边坡开挖水土流失防治措施 166
2.3 施工场地水土保持措施 167
2.4 道路施工水土保持措施 167
2.5 渣场防护措施 168
2.6 水土保持植物措施 168
3 水环境保护措施 169
3.1 水环境保护总体要求 169
3.2 饮用水水源保护措施 169
3.3 生活污水处理措施 169
3.4 拌合站生产废水处理措施 170
3.5 洞室渗水处理 171
3.6 含油废水处理 171
4 环境空气保护 171
4.1 洞外降尘减排措施 171
4.2 洞内降尘减排措施 172
5 声环境保护 172
6 固体废物处理 173
7 人群健康保护 173
8 生态环境保护 173
9 文物古迹保护 174
10 施工撤场迹地清理恢复方案 174
11 其他环保水保措施 175
十、档案管理制度 175
1 总则 175
2 档案管理组织机构 175
2.1 档案管理组织机构及人员名单联系方式 175
2.2 各相关职能部门及人员职责 176
2.2.1 组长、副组长档案管理责任 176
2.2.2 专职档案管理人员职责 177
2.2.3 各部门兼职档案人员职责 177
2.2.4 专职档案人员岗位责任制 178
2.2.5 兼职档案人员岗位责任制 179
2.2.6 各部门人员 179
3 工程文件的收集归档范围 179
4 档案管理制度 180
4.1 档案安全安全管理制度 180
4.2 文书档案归档制度 181
4.3 档案保管制度 181
4.4 档案保密制度 181
4.5 档案借阅制度 182
4.6 奖罚制度 182
5 人员要求及培训 183
5.1工程档案管理人员的要求 183
5.2工程档案业务培训 183
5.3 档案培训内容 183
6 工程内业资料收集流程及说明 184
7 档案、资料的形成、积累、整理、归档和移交 185
十一、其他需要说明的事项 186
1 文明施工 186
2 廉政建设措施 186
3 保证农民工工资兑现的制度和措施 186
4 工程施工中协调和配合的事项 186
5 工程责任期及处理 186
6 资金使用计划 187
施工组织设计
一、编制原则及编制依据
1 编制原则
严格遵守工程合同要求工期和本合同承诺的施工期限，合理安排施工程序与顺序，保证各施工项目相互促进，紧密衔接，避免不必要的重复工作，加快施工进程。
合理安排季节性施工，保证施工的连续性。
遵循目标管理的原则，对分部分项工程设定目标，做好环节的检查控制，以每个分项设定目标逐项实现来保证整个工程目标的落实。
采取先进可靠的安全预防措施，确保施工生产和人身安全；树立环保意识，保护好周围生态环境，做到文明施工。
2 编制依据
⑴ 《四川省雅砻江两河口水电站库区复建县道X037线普巴绒至溪工沟段Ⅴ标施工合同文件》；
⑵ 《四川省雅砻江两河口水电站库区复建县道X037线普巴绒至溪工沟段Ⅴ标施工图纸》；
⑶ 业主及监理其他要求；
⑷ 现场勘察所获得的资料、信息；
⑸ 相关规范、规程。
二、工程概况
1 工程项目简述
两河口水电站库区复建县道X037线普巴绒至溪工沟段起点位于普巴绒乡甲德村，接电站普巴绒土料场公路（同时兼为库区复建公路），起点桩号K26+100，路线继续沿雅砻江岸坡逆流上行，经普古沟、曲入沟、阿主西沟、勒德滑坡、五道班沟、德让滑坡、各让沟滑坡、热不托沟、日孜沟、革落水沟、七道班沟、磨坊沟止于雅江县与新龙县交界的溪工沟左岸，接复建县道X037线溪工沟君坝大桥段公路，止点桩号K67+198.18。路线全长约38.59km，其中隧道4座，总长5182m，大、中桥梁共10座，总长1441m，明线长31.97km。
本项目范围为两河口水电站库区复建县道X037线普巴绒至溪工沟段Ⅴ标。其工程范围为K43+100.00～K51+700.00，本标段路线长8.47km，其中包括日孜1#隧道（长526m）；日孜1#中桥（跨径组合：3-16连续板梁，全长58m）；日孜2#中桥（跨径组合：1-35预制T梁，全长47.08m）；日孜3#中桥（跨径组合：1-20预制T梁，长30m）；日孜4#中桥（跨径组合：3-13连续板梁，长49m）及28个涵洞工程（27个盖板涵，1个拱函），明线长约7.75 km。路基宽7m，路面宽6.5m。采用等级公路标准设计速度20km/h。
2 主要工作内容及工程量
2.1 主要工作内容
⑴ 路基土石方工程
本合同施工图纸所示的路基挖方、路基填方和特殊路基处理等及其有关的作业；
⑵ 路面工程
本合同施工图纸所示的（在已完成并经监理人验收合格的路基上铺筑）各种垫层、底基层、基层、连接层和面层，以及修筑路面附属设施及其有关的作业；
⑶ 桥梁及涵洞工程
本合同施工图纸所示的桥梁、涵洞及其附属结构物的施工，分别为日孜1#中桥（跨径组合：3-16连续板梁，全长58m）；日孜2#中桥（跨径组合：1-35预制T梁，全长47.08m）；日孜3#中桥（跨径组合：1-20预制T梁，长30m）；日孜4#中桥（跨径组合：3-13连续板梁，长49m）及28个涵洞工程（27个盖板涵，1个拱函）。
⑷ 隧道工程
本合同隧道工程为日孜1#隧道（长526m），其施工内容包括隧道的施工准备、洞口与明洞工程、洞身开挖、洞身衬砌、防水与排水、风水电作业及通风防尘、监控量测、特殊地质地段施工与地质预报等以及其他有关隧道工程的施工作业。
⑸ 沿线设施及预埋管线工程
本合同施工图纸所示的包括护栏、隔离栅、道路交通标志、标线、防眩设施、通信管道及电力管道、预埋（预留）基础、电气设备的安装等及有关作业；
⑹ 防护工程
本合同防护工程主要有砌石护坡、挡土墙、锚喷混凝土边坡、其它防护工程砌筑（护肩、护脚等）以及基础开挖与回填等工程施工；
2.2 主要工程量
表2.2-1 本标主要工程量表
序号
项目
单位
工程量
序号
项目
单位
工程量
1
土方明挖
m³
77494
7
级配碎石底基层
m²
57527
2
石方明挖
m³
358454
8
水泥稳定级配碎石基层
m²
56370
3
土石填筑
m³
38149
9
沥青混凝土面层
m²
54936
4
石方洞挖
m³
39216
10
混凝土
m³
57904
5
洞挖进尺
m
526
11
钢筋制安
t
866
6
锚杆
根
13699
12
浆砌石
m³
43040
2.3 水文气象
两河口水电站地处青藏高原东侧边缘地带，海拔高度2620m～2880m。流域内地形起伏较大，气候具有明显的地域差异和垂直分布的变化。总体上看，气温随海拔高程增加而降低，河谷冬暖夏晾，高山寒冷。属川西高原气候区，主要受高空西风环流和西南季风影响，干、湿季分明，多年平均气温为10.9℃，极端最高气温35.9℃,极端最低气温-15.9℃；区域多年平均降水量为705.2mm，雨季（5～10月）降水量为661.1mm，约占全年的93.7%，雨日占全年的80%左右；空气相对湿度小，多年平均值为54%，最小为0%；风大，年平均风速1.7m/s。流域内冬季少雨干燥，日照多，日温差大，可达20余度；夏季气候湿润，降雨集中，常形成暴雨，易引发地质灾害。
3 本项目工程施工目标
3.1质量目标
满足设计要求及两河口建设管理局（筹）相关质量要求，按照国家相关规范规程和标准验收合格。
3.2安全目标
⑴ 不发生生产性人身伤亡事故，杜绝较大及以上事故；轻伤、重伤事故率按各企业公司总部下达的控制指标执行。
⑵ 不发生一般及以上设备、火灾事故。
⑶ 不发生重大及以上交通事故。
⑷ 不发生一次中毒3人及以上事件或中毒死亡事故。
⑸ 不发生造成社会不良影响的公共安全事件。
⑹ 项目班子成员、安全管理人员等安全资格培训持证上岗率为100%。
3.3环境保护和水土保持目标
⑴ 施工河段水质满足《地表水环境质量标准》（Gb3838-2002）II类水标准，各类污废水禁止排放，经处理后进行回用。
⑵ 环境空气质量符合《环境空气质量标准》(GB3095-1996)一级标准，大气污染物排放执行《大气污染物综合排放标准》(GB16297-1996)新污染源大气污染物无组织排放监控浓度限值。
⑶ 声环境达到《声环境质量标准》(GB3096-2008)中2类标准，施工噪声执行《建筑施工场界噪声限值》（GB12523-90）中对应施工噪声限值。
⑷ 预防和治理因工程建设造成的水土流失，控制新增水土流失量，使防治责任范围内达到《开发建设项目水土流失防治标准》二级标准，水土流失总治理率达到85%以上，弃渣防护率达到98%以上，扰动土地整治率达到95%以上，使工程区域总体水土保持效果超过项目建设前水平，项目建设区内土壤侵蚀控制在500/km2•a。
⑸ 严格管理施工人员，禁止破坏灌丛、草地，禁止砍伐林木，禁止猎取、捕捞野生动物与野生鱼类。
⑹ 控制工程建设对生态环境造成的不利影响，及时采取植物措施恢复工程地区生态系统功能，维护工程地区生态系统等级，改善工程区域生态环境。
3.4文明施工目标
本工程施工期间，我公司将按照“安全管理制度化，安全设施标准化，现场布置条理化，机料摆放定置化，作业行为规范化，环境影响最小化”。
三、施工总体布置
1 施工临建设施布置
1.1 供风系统
本工程的用风项目主要为路基、桥梁、涵洞及隧道石方开挖及支护用风。路、桥、涵施工用风分散，隧道施工用风集中，故施工用风采用集中与分散相结合的方式供风。
根据施工进度计划及资源配置情况，日孜1#隧道开挖钻孔、锚杆钻孔及喷混凝土同时施工是最大用风工况，高峰施工面供风量约为80m³/min（已考虑适当备用量、高原系数等），因此，在日孜1#隧道进口右侧布置1座80m³/min的空压机房。
现场路基明挖采用3.5m³/min和12m³/min移动式空压机。
隧道钻爆及支护施工供风采用DN150mm钢管沿隧道右侧底角布置，向洞内供风。
表 3.1-1 施工供风系统布置情况一览表
编号
容量
设备型号
及数量
布置位置
主要供风范围
备注
1#供风站
80m³/min
4台20m³/min油动空压机
日孜1#隧道进口
日孜1#隧道

移动空压机
3.5m³/min
6台VF-3.6/7油动空压机
沿线
施工便道、路基、桥梁、涵洞石方开挖及支护

移动空压机
12m³/min
4台VF-12/7油动空压机
沿线
表 3.1-2 施工供风临时工程量表
序号
项目名称
型号/规格
单位
数量
备 注
1
土石方挖填

m³
200

2
浆砌石
M7.5
m³
20

3
风 管
DN150
m
600

4
空压机房
砖房
m²
60

5
地坪
C15混凝土
m³
10

1.2 供水系统
⑴ 供水布置
施工生产、生活用水就近从热不拖沟、日孜沟河流中抽取，用DN100钢管或φ50PE管接引至各水池供水，管路尽量避开悬壁。
1#水池从热不托沟内取水，主要负责施工一队营地用水；2#水池拟采用从热布托沟内取水，主要负责隧洞开挖、施工一队隧道施工营地、1#砂石加工系统、1#混凝土拌合系统等用水；3#水池从日孜沟内取水，主要负责2#砂石加工系统、2#混凝土拌合系统、施工二队营地等用水；4#水池从日孜沟内取水，主要负责项目部生活、办公用水。
供水系统布置情况详见表3.1-3,3.1-4。
表 3.1-3 供水系统设置情况及参数表
序号
名称
布置位置
规模
备注
1
1#水池
热不托沟右侧2850m高程
20m³
为施工一队营地供水
2
2#水池
日孜1#隧道进口3000m高程
50m³
隧道施工、1#混凝土拌和系统、2#拌合系统等供水
3
3#水池
日孜4#渣场2930m高程
100m³
施工二队营地、砂石加工厂等供水
4
4#水池
日孜沟沟口2790高程
20m³
项目部生活营地
5
洒水车
移动供水
10t

表3.1-4 施工供水临时工程量表
序号
项目名称
型号/规格
单位
数量
备 注
1
洒水车
10t

1
自营
2
净化设备

套
3
饮用水一体化净化设备
3
水管
DN75

2000
钢管
4
水管
φ50
m
5000
PE管
5
水管
φ25
m
1200
塑料管
6
开挖

m³
300
包括水池开挖及水管埋填
7
浆砌石
M7.5
m³
150

消防用水在地面水池附近设置消防用水系统。工地消防系统用水从地面水池接出（专用管路），在地面水池附近安装水泵直接供给消防用水（水泵应有备用）。另外在施工工厂相应位置设灭火器、消火栓等设备。
1.3 供电系统
⑴ 供电条件
发包人提供的电网供电时间为2015年1月1日，在此之前的工程用电由承包人自行解决。
⑵ 供电布置
沿线施工用电主要为生产加工系统、施工营地及桥隧结构物等施工用电，施工供电规划布置详见表3.1-5。
表 3.1-5 施工供电规划情况一览表
序号
名称
型号
数量
供电范围
备注
1
1#柴油发电机组
100kW
1台
施工一队营地（前期）

2
2#柴油发电机组
400kW
1台
1#砂石加工厂、砼拌合系统（前期）

100kW
1台
施工一队隧道施工营地等（前期）

250kW
1台
隧洞施工用电（前期）

3
3#柴油发电机组
400kW
1台
2#砂石加工厂、砼拌合系统（前期）

100kW
1台
施工营地、2#综合加工厂（前期）

200kW
2台
桥梁施工用电（前期）

4
4#柴油发电机组
100kW
1台
项目部营地（前期）

5
1#变压器
200KVA
1台
施工一队营地（后期）

6
2#变压器
500KVA
1台
1#加工系统、施工营地等（后期）

7
3#变压器
500KVA
1台
2#加工系统、施工营地等（后期）

8
4#变压器
200KVA
1台
项目部营地（后期）

⑶ 供电可靠性及安全性
为保证供电安全，严格按照现行规范设计，做好防雷和接地。在运行、维护、管理配电设施时严格按电力系统《安全规程》要求进行。对隧洞及潮湿的施工场面，动力线采用电缆，照明电压采用36V安全电压。
⑷ 供电系统设备设施及材料
表 3.1-6 供电系统主要材料及临时工程量表
序号
名 称
型号规格
单位
数量
备注
1
10KV高压线

m
2000

2
400V动力线

m
5500

3
照明线路

m
3000

4
发电机房
棚房
㎡
90

5
基础混凝土
C10
m³
13

6
浆砌石
M7.5
m³
15

1.4 施工通讯系统
根据工程项目特点，配对讲机30对，供场内联系使用；配备一台卫星电话，便于与对外沟通联系。
1.5 施工交通部署
⑴ 对外交通条件
本合同工程沿线附近有县道X037（等外公路）经两河口电站进场公路接通G318国道，县道X037线局部需进行改建。
⑵ 场内交通条件
本合同工程场内主要有县道X037（等外公路），承包人可根据本项目作业需要考虑施工临时道路的引接，自行建设和维护，临时道路应满足施工弃渣、材料运输和交通安全要求。施工临时道路的临时用地由承包人自行协调解决。
⑶ 新修场内施工交通
根据现场考察及投标文件，主要临时施工道路为4m宽，每隔300m设置一个错车道，原则上采用以“挖填结合”的形式。新修场内施工道路布置情况详见《施工总平面布置图》。
1#施工便道位于热不托沟右侧，从县道X037接引，在日孜组村头第一处民房附近修“回头弯”，修“之”字路交于主线路K44+450处，1#施工便道起点高程约为2722.00，终点高程约为2910.00。
1#便道全长约2.22km，局部最大纵坡13.0%。1#施工便道主要承担K43+100～K45+818段路基开挖、日孜1#隧道开挖阶段的材料运输。
1#沿线便道：从本标起点至日孜1#隧道进口(K43+100～K45+818段），正线沿线涵洞、路肩挡墙较多，局部需修临时便道连接正线毛路，1#沿线便道主要承担正线涵洞、路肩挡土墙路段施工阶段的材料运输。
2#施工便道位于日孜沟内，从县道X037接引，经日孜4#渣场，交于主线路K49+650处，起点高程为2729.00，终点高程为2928.00，全长约2.0km，局部最大纵坡12.0%。
2#施工便道主要承担K46+344～K51+700段路基开挖、日孜1#～4#中桥施工材料运输。
2-1#施工便道：从2#施工便道日孜3#桥接引，交于主线路K49+370处。
2-2#施工便道：从2#施工便道日孜4#桥接引，交于主线路K50+206处。
2-3#施工便道：从2#施工便道接引，止于炸药库。
新修道路主要特性和主要工程量见表3.1-7。
表 3.1-7 场内新修施工道路主要特性表
序号
道路名称
起止位置
长度（m）
宽度（m）
路面
种类
最大纵坡（％）
占地面积
（㎡）
1
1#施工便道
县道X037～K44+450
2500
4
碎石路面
13%
25000
1.1
1#沿线便道
K43+200～隧道进口
350
4
碎石路面
10%
3500
2
2#施工便道
县道X037～K49+650
2200
4
碎石路面
12%
22000
2.1
2#沿线便道
隧道出口～K51+700
1850
4
碎石路面
10%
18500
3
2-1#施工便道
2#便道～正线K49+370
150
4
碎石路面
8.9%
1500
4
2-2#施工便道
2#便道～正线K50+206
250
4
碎石路面
7.8%
2500
5
2-3#施工便道
2#便道～炸药库
600
4
碎石路面
15%
6000
合 计

7900

79000
1.6 施工场地部署
⑴ 生产生活设施场地
根据现场场地情况及施工总进度计划安排，将本标段生产场地及生活营地分片进行布置。分别为施工一区、施工二区。
施工一区为本标起点至隧道出口段。其生活和生产设施布置在热不托沟右侧平台及隧道进口附近，主要包括：施工一队营地、施工一队隧道施工营地和1#综合加工厂、1#拌合系统、1#砂石骨料加工系统等。
施工二区为隧道出口至本标终点。其生活和生产设施布置在日孜沟沟口右侧平台及沟内，主要包括：项目部生活办公营地、施工二队营地和2#加工厂、2#混凝土拌合系统、2#系统和砂石加工厂。具体规划见下表3.1-8。
⑵ 弃渣场
本标设有日孜2#渣场、日孜3#渣场、日孜4#渣场共3个弃渣场，各作业面弃渣按就近原则弃至相应渣场。日孜2#渣场设计弃渣量为13.26万m³，日孜3#渣场设计弃渣量为9.03万m³、日孜4#渣场设计弃渣量为9.19万m³。
表 3.1-8 施工场地规划一览表
序号
项 目
建筑面积
(m²)
占地面积
(m²)
备 注
1
施工一区（施工范围：K43+100.00～K46+390.00）
1.1
1#施工营地
600
1000
道路作业人员营地
1.2
隧道作业队营地
200
500
隧洞作业人员营地
1.3
1#砂石加工系统
150
2000
砂石骨料加工系统
1.4
1#拌合系统
100
1000
混凝土拌合系统
1.5
1#综合加工厂
200
800
钢筋、模板加工厂
2
施工二区（施工范围：K46+390.00～K51+700.00）
2.1
项目部营地
1000
3000
项目部办公、生活营地
2.2
2#施工营地
600
1000
道路、桥梁作业人员营地
2.3
2#砂石加工系统
150
2000
砂石骨料加工系统
2.4
2#拌合系统
100
1000
混凝土拌合系统
2.5
2#综合加工厂
200
800
钢筋、模板加工厂
1.7 办公、生活福利系统
临建房屋和公用设施包括：现场临时办公用房、职工宿舍、食堂等房屋建筑，按施工现场高峰期人数389人进行规划布置。营地内布置食堂、浴室、厕所等设施。配室外消火栓4个，灭火器足量。
根据现场地形及施工用地情况生活及办公房均采用单层彩钢活动房。
表 3.1-9 临时办公及生活营地主要设施参数
序号
建筑名称
设计指标
计算人数
建筑面积
（m²）
建筑结构
备注
1
生活住房
4/人
389
1500
彩钢活动房
考虑招待用房
2
办公用房

350
彩钢活动房

3
会议室

70
彩钢活动房

4
食堂

160
彩钢活动房

5
休闲娱乐室

60
彩钢活动房

6
浴室

80
彩钢活动房

7
厕所(带化粪池)

120
彩钢活动房

8
警卫室

20
彩钢活动房

合计

2400

表 3.1-10 临时生活及办公营地临时工程量表
序号
项目名称
型号/规格
单位
数量
备 注
1
土石方开挖

m³
8000

2
土石方填筑

m³
2000

3
场地平整

m²
3200

4
浆砌石
M7.5
m³
250

5
地坪
C15混凝土
m³
600

1.8 污水处理及卫生、环保设施
⑴ 设置废水（油）处理设施
在生活、生产区及机械修配车间场地外设置废水（油）处理设施，将场地内设施排放的废水（油）处理达标后再排放。
⑵ 设置公共卫生设施
在生活区、施工区及作业人员集中的场所，设置公共厕所、垃圾收集点等卫生设施。粪便经化粪池处理后排放。公共厕所按卫生要求设计，配备自来水、照明等设施，并具备良好的通风、采光条件，及时做好清洁、清运和消毒工作，达到无蛆无蝇。
⑶ 制定环卫制度
为了保持施工区和生活区的环境卫生，制定环卫制度，严禁在施工区和生活区周围环境中随地倾倒垃圾，并定时清扫、清运垃圾，运到垃圾处理场处置。
配备专职的环卫人员2名，5t垃圾车1辆、10t洒水车1辆。
⑷ 安全文明施工设施
本标段整个工程施工期间将在各相应区域和部位配备满足规范及施工要求的消防设施、各种信号设施、安全文明施工标牌、施工安全设施及环境保护设施，具体内容参见本施工组织设计相关章节。
表 3.1-11 营地及施工区卫生、环保设施、设备、材料表
序号
名称
型号及规格
单位
数量
备注
1
洒水车
10t
辆
1

2
自卸车
5t
辆
1

3
砌砖围墙
2m高
m
500
12墙
4
钢管栏杆

m
300
