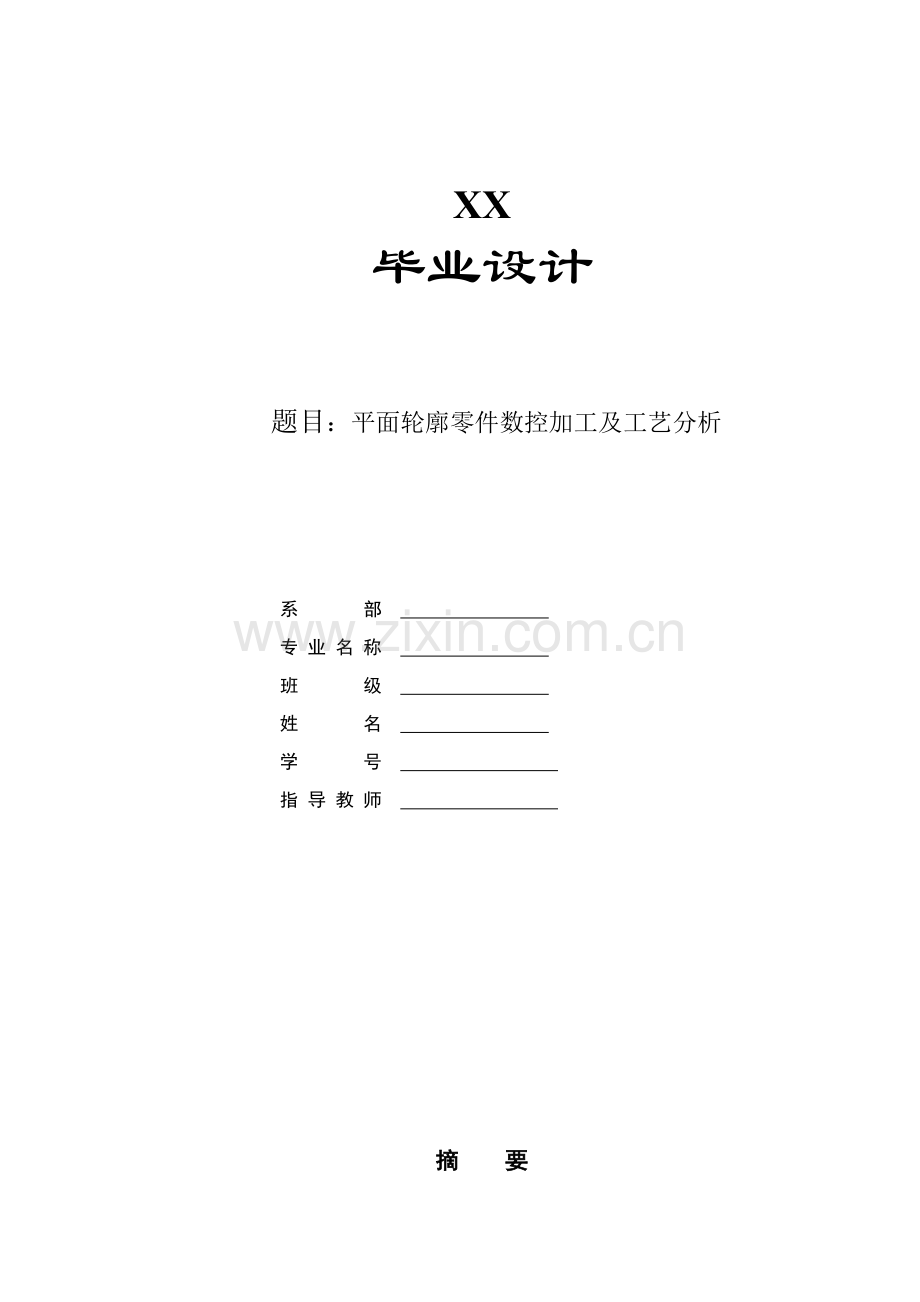

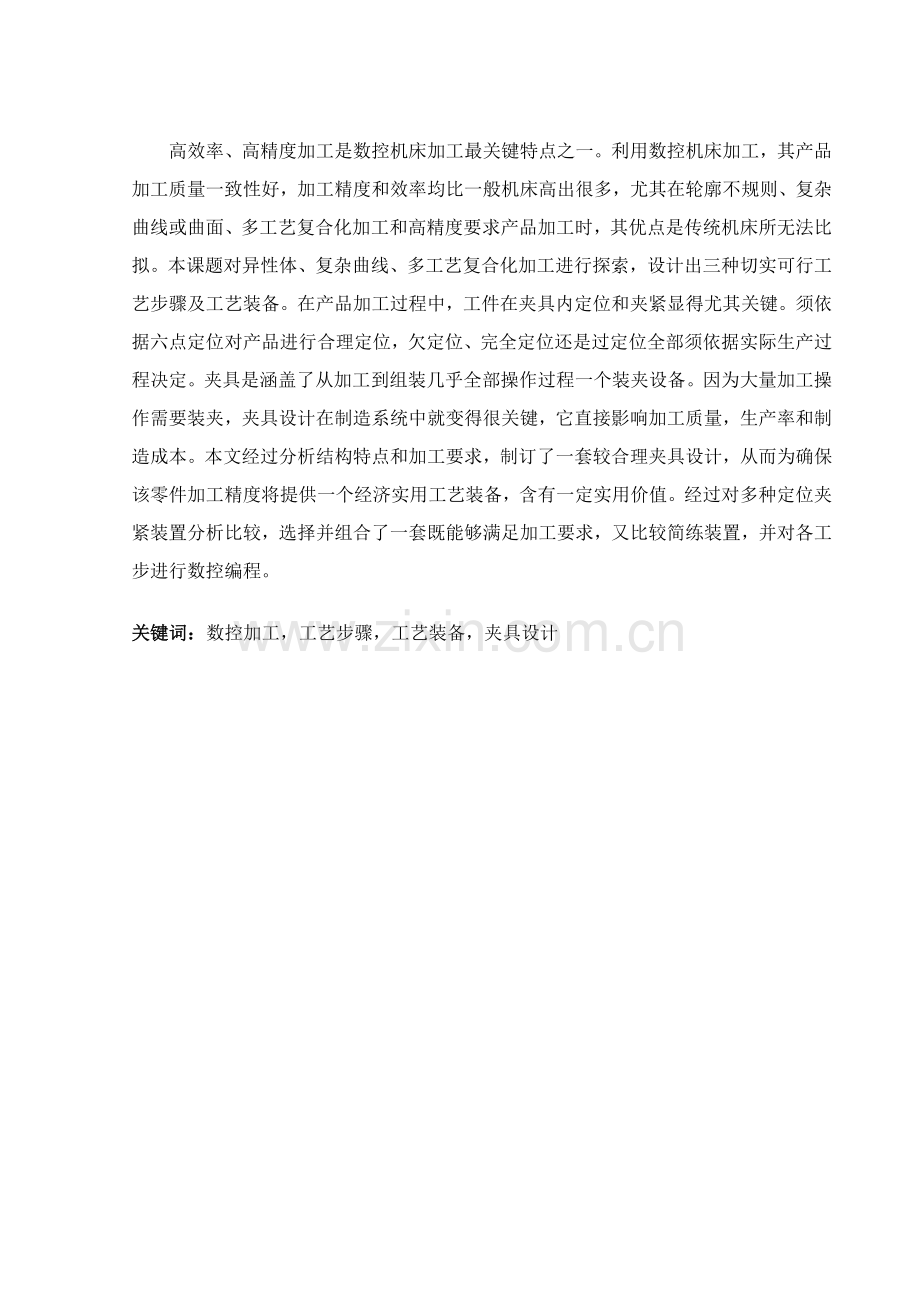

XX毕业设计题目：平面轮廓零件数控加工及工艺分析系 部 专 业 名 称 班 级 姓 名 学 号 指 导 教 师 摘 要高效率、高精度加工是数控机床加工最关键特点之一。利用数控机床加工，其产品加工质量一致性好，加工精度和效率均比一般机床高出很多，尤其在轮廓不规则、复杂曲线或曲面、多工艺复合化加工和高精度要求产品加工时，其优点是传统机床所无法比拟。本课题对异性体、复杂曲线、多工艺复合化加工进行探索，设计出三种切实可行工艺步骤及工艺装备。在产品加工过程中，工件在夹具内定位和夹紧显得尤其关键。须依据六点定位对产品进行合理定位，欠定位、完全定位还是过定位全部须依据实际生产过程决定。夹具是涵盖了从加工到组装几乎全部操作过程一个装夹设备。因为大量加工操作需要装夹，夹具设计在制造系统中就变得很关键，它直接影响加工质量，生产率和制造成本。本文经过分析结构特点和加工要求，制订了一套较合理夹具设计，从而为确保该零件加工精度将提供一个经济实用工艺装备，含有一定实用价值。经过对多种定位夹紧装置分析比较，选择并组合了一套既能够满足加工要求，又比较简练装置，并对各工步进行数控编程。关键词：数控加工，工艺步骤，工艺装备，夹具设计ABSTRACTThe high efficiency, the precision work are one of numerical control engine bed processing most main characteristics. Using the numerical control engine bed processing, its product processing quality uniformity is good, the processing precision and the efficiency outdo compared to the ordinary engine bed very much, especially when outline not rule, complex curve or curved surface, multi-craft recombine processing and high accuracy request product processing, its merit is the traditional engine bed is unable to compare. This topic to the opposite sex body, the complex curve, the multi-craft recombine processing carries on the exploration, designs three practical and feasible technical processes and the craft equipment. In the product processing process, the work piece appears in jig localization and the clamp specially importantly. Must act according to six localizations to carry on the reasonable localization to the product, owes the localization, locates completely crosses the localization all to have to act according to the actual production process decision. The jig covered from has processed clamps the equipment to the assembly nearly all operating process one kind of attire. Because the massive processing operation needs to install clamps, the jig design changes can it be that the constant weight in the manufacture system to want, it affects the processing quality directly, the productivity and the production cost. This article through the analysis support components, the air compressor snifting valve lid as well as the supporting the unique feature and the processing request which wraps, has formulated a set of reasonable jig design, thus for guaranteed this components the processing precision will provide one economical practical craft equipment, will have certain practical value. Through to each kind of localization clamp analysis comparison, chose and combines a set both to be able to satisfy the processing request, and the quite succinct installment, and carried on the numerical control programming to each step working procedure.Key word: numerical control processing, technical process, craft equipment, jig design目 录1绪论12零件分析22.1零件结构特点22.2.1零件图纸工艺分析22.2.2加工内容和相关要求32.2.3加工关键点分析32.2.4零件图纸上尺寸标注32.2.5分析变形情况32.2.6零件精度要求43毛坯选择43.1分析毛坯加工余量43.2零件毛坯形状及余量确实定44机床选择45零件加工定位基准选择55.1工件装夹55.2零件粗基准选择55.3零件精基准选择66选择并确定工艺装备66.1刀具尺寸选择66.2刀具材料选择76.2.1刀具材料性能76.2.2多种刀具材料76.3量具使用表86.4切削用量确实定86.4.1主轴转速确实定96.4.2进给速度确实定106.4.3背吃刀量确实定117切削液选择128工艺方案制订128.1加工方案制订128.2刀具卡片制订138.3工艺过程卡148.4工序卡168.5走刀路线图279程序编制3110加工零件3910.1建立工件坐标系3910.2对刀及刀补设定3910.3加工零件过程3911精度检验40总结41致谢42参考文件43附录441绪 论伴随科学技术飞速发展和经济竞争日趋猛烈,产品更新速度越来越快,复杂形状零件越来越多,精度要求越来越高,多品种、小批量生产比重显著增加,猛烈市场竞争使产品研制生产周期越来越短,传统加工设备和制造方法已难以适应这种多样化、柔性化和复杂形状零件高速高质量加工要求。本课题起源于生产，是对所学知识应用，它包含了五年所学全部知识，在数控专业上含有代表性，而且提升了综合利用各方面知识能力。程序编制到程序调试，零件加工利用到了所学AutoCAD、 CAXA制造工程师软件、机床操作、子程序、刀具选择、零件工艺分析、数学处理、工艺路线等一系列内容。这将所学到理论知识充足利用到了实际加工中，切实做到了理论和实践有机结合。 2零件分析2.1零件结构特点要选择对某个零件进行数控加工，在通常情况下，不是全部加工内容全部适合在数控机床上完成，而往往只是其中一部分工艺内容适合数控加工，这就需要对零件图样进行仔细工艺分析，选择那些最适合、最需要进行数控加工内容和工序。依据我院数控基地现有设备，故此次毕业设计全部内容全部选择在数控加工中心上加工。2.2.1零件图纸工艺分析零件精度要求需要从尺寸公差、表面粗糙度等方面综合分析。图 平面轮廓零件图 图 示 零件三维模型2.2.2加工内容和相关要求（1）上表面加工，确保零件高度为30mm，粗糙度通常为Ra6.3m。其它为Ra12.5m。 （2） 零件中部菱形凹槽加工。这部分轮廓深度为10mm，要确保R9mm圆弧尺寸，中间五边行凹槽深度为5mm,要确保R8mm圆弧尺寸。凹槽侧面粗糙度为Ra6.3m、深度为10mm和深度为5mm处平面粗糙度均为Ra6.3m。（3） 四个圆弧凸台部分轮廓加工。要确保圆弧凸台部分尺寸5mm 和上表面高度差12mm。2.2.3加工关键点分析数控加工中心关键加工特点是工序集中，即工件在一次装夹后，连续完成铣、钻、镗、铰、攻丝加工等多道工序，从而降低了零件在不一样机床之间转换搬运时间，提升了效率。比如铣菱形凹槽时，应该把粗精加工安排在一起，这么就降低了换刀次数，在加工时，要确保零件尺寸精度和表面粗糙度。另外，加工过程中尽可能降低换刀次数并使走刀路线最短，以降低辅助时间，提升效率。2.2.4零件图纸上尺寸标注（1）按加工次序标注尺寸，尽可能降低尺寸换算，并能方便正确地进行测量。 （2）从实际存在和易测量表面标注尺寸，且在加工时应尽可能使工艺基准和设计基准重合。2.2.5分析变形情况因为该零件菱形凹槽深10mm，在加工过程中假如进给速度过快轻易变形，所以应采取合理加工方法。在加工过程中选择合理切削参数、刀具、夹具等。该零件加工轮廓由平面、外轮廓、型腔等组成。2.2.6零件精度要求该零件最高精度等级为IT10级，外轮廓四面、型腔和上表面粗糙度为Ra 6.3m，其它表面粗糙度均为Ra12.5m，比较轻易加工。3毛坯选择所谓毛坯加工余量，就是指使加工表面达成所需精度和表面质量而应切除多出金属层厚度。零件在进行数控铣削加工时，因为加工过程自动化，使用余量大小，怎样安装、装夹等问题在选择毛坯时就要仔细考虑好，不然，假如毛坯不适合数控铣削加工，加工时将极难进行下去，依据经验，列举以下几点：3.1 分析毛坯加工余量该图毛坯采取45钢板，因为我考虑到我们学校现有设备和本身经济条件等问题，所以采取钢板，毛坯尺寸150mm105mm40mm进行加工，因为该件是钢板件，毛坯扭曲变形量不一样地方造成余量不充足，不稳定，所以，要采取数控铣削加工，其加工面全部要含有充足加工余量。3.2分析毛坯装夹 关键考虑毛坯在加工时定位和夹紧可靠性和方便性，方便在一次安装中完成所以加工表面。4机床选择依据零件结构、形状、精度和加工难易程度等条件来选择数控设备型号，因为该零件由平面、凹槽、圆弧等组成。依据降低定位、装夹和数次换刀带来影响，结合我院实际情况采取加工中心（KVC650）进行加工，便可达成零件各项精度。该机床X轴行程450mm，Y轴行程为650mm，Z轴行程为500mm，工作台为4500X1370mm，主轴中心线至工作台距离为460mm,主轴端面至工作台中心线距离为100600mm，斗笠式刀库容量为10把，进给速度为58000mm/min, 主轴转速为206000r/min,电动机功率为5517.5KW。5零件加工定位基准选择正确选择定位基准对确保加工表面尺寸精度和相互位置精度，确定各表面加工次序和夹具结构设计全部有很大影响。所以，定位基准选择是一个很关键问题。5.1工件装夹工件装夹情况好坏，不仅直接影响工件加工精度，还关系到产品质量问题，而且工件装夹快慢还直接影响到生产效率和工件成本。在实际应用中通常是先定位后夹紧，不过也有同时完成，如三爪卡盘夹持工件。该零件形状比较复杂、尺寸精度要求较高，但轮廓面精度要求不是很高，所以图可选择平口虎钳，以底面和两侧面定位，零件先要加工上表面，所以以下平面为装夹面，加工完所需要素后，翻转夹持外轮廓，将夹持面铣掉。平口虎钳图5-1所表示：图5-1装夹图5.2零件粗基准选择用毛坯上未加工过毛坯面作为定位基准，这种定位基准称为粗基准。粗基准选择，通常情况下就是第一道工序定位基准选择，往往是进行后续工序加工基准。在选择粗基按时应考虑尽可能降低装夹次数。粗基准通常情况下只使用一次。零件是以A面作为粗基准。以B面作为精基准装夹面。图5-2所表示： 图5-2粗精基准图5.3零件精基准选择用已加工过表面作为定位基准，称为精基准。精基准选择应确保从零件精度出发，同时也要考虑装夹方便，夹具结构简单。图5-2以A面作为装夹面，翻面夹持，在以B面作为精基准，确保了一次装夹完成全部面加工降低了换刀次数，定位误差，提升了加工精度，同时表现了基准统一标准。6选择并确定工艺装备6.1刀具尺寸选择（1）直径尺寸：依据零件图样不一样，选择刀具尺寸不一样。选择直径尺寸标准是：在刀具能够满足加工前提下，尽可能选择直径大刀具，铣削刀具全部是成型刀具且标准，在同时可依据选择刀具直径提取刀具各异刀具。（2）长度尺寸：在加工中心上，刀具长度通常是指主轴端面量，刀尖距离包含刀柄和刃具两部分。选择标准是：在满足各个部位加工要求前提下，尽可能降低刀具长度，以提升工艺系统刚性，制造工艺和编程时，通常无须正确确定刀具长度，只需初步估算出刀具长度范围。依据经验公式： =A-B-N+L+ (公式6-1)公式中：刀具长度 A主轴端面至工作台中心最大距离 B主轴在Z向最大行程 N加工表面距工作台中心距离 L工件加工深度尺寸刀具切出工件长度（以加工表面取2-5 mm，毛坯表面取5-8 mm） 刀具长度示意图图6-1所表示：图6-1 刀具长度示意图依据不一样加工内容，则需要不一样规格刀具来进行加工，该零件材料为铸铁，毛坯为105mm105mm30mm，而零件实际尺寸为100mm100mm25mm。考虑到加工效率，接刀痕迹，走刀重合量，综合分析确定粗、精平面采取直径为20mm立铣刀；轮廓采取18mm和16mm键槽铣刀；圆弧最小尺寸为R6mm则采取直径为12mm立铣刀。6.2刀具材料选择6.2.1刀具材料性能切削用刀具材料应含有性能如表6-1所表示：表6-1 切削用刀具材料应含有性能材料刀具使用时性能期望含有性能作为刀具使用时性能高硬度耐磨损性化学稳定良好耐氧化性、耐挎散性高韧性耐崩刃性破损性低亲和性耐熔点、凝点、粘力性高耐热性耐塑性变形性磨削成型性能良好刀具制造高生产率热传导能力良好耐热冲击性耐热裂纹性锋刃性良好刃口锋利表面质量好微小切削可能6.2.2多种刀具材料(1)高速钢 在仍能保持较高硬度，较之其它工具钢耐磨性好且比硬质合金韧性高，但压延性较差，热加工困难，耐热冲击性较弱。不适合高速切削和硬材料。(2)硬质合金 含有较高红硬性，能在保持很好加工性能，许可切削速度就高速刚410倍。复合碳化物系硬质合金在铣削金属切削中显示出极好性能。于是，硬质合金得到了很大普及。(3)陶瓷 加工中陶瓷刀具很轻易因热裂纹产生崩刃等损伤，且切削温度易较高。陶瓷刀具因其材质化学稳定性好、硬度高，在耐热合金等难加工材料加工中有广泛应用。(4)立方氮化硼 关键适适用于高速加工。(5)聚晶金刚石 适适用于高效地加工有色金属和非金属材料，能得到高精度、高光亮加工表面，使其在高精加工领域中得到了普及。数控机床对刀具要求和一般机床切削相比，数控机床对刀具要求更高。不仅要精度、刚度好、耐用度高而且尺寸稳定，安装调整方便。从以上刀具材料看，金刚石硬度、耐磨性最高，递次降低到高速钢但材料韧性则是高速钢最高，金刚石最低。在数控机床中，采取最广泛是硬质合金类。因为这类材料现在从经济性、适应性、多样性、工艺性等各方面，综合效果全部优于陶瓷、立方氮化硼、聚晶金刚石。不过依据零件材料和我院数控基地刀具实际情况，我选择了高速钢刀具加工零件。6.3量具使用表量具使用表如表6-2所表示：表6-2 量具表名称规格用途游标卡尺0.02mm关键用于测量内、外尺寸和深度等千分尺0-25mm75-100mm关键用于长度测量工具直尺0-100mm关键用来测量工件长度和垂直度6.4切削用量确实定制订切削用量，是在选择好刀具材料和几何角度基础上，确定背吃刀量进给量和切削速度制订切削用量标准，是在确保加工质量降低成本和提升生产率前提下，使ap、F、Vc乘积最大。切削用量大小对切削力、切削功率、刀具磨损、加工质量和加工成本全部有显著影响。选择切削用量时，就是在确保加工质量和刀具耐用度前提下，充足发挥机床性能和刀具切削性能，使切削效率最高。粗加工时应选择尽可能大背吃刀量；其次要依据机床动力和刚性限制条件等，选择尽可能大进给量；最终依据刀具耐用度确定最好切削速度。精加工时应依据加工后余量确定背吃刀量；其次依据已加工表面粗糙度要求，选择最小进给量；最终在确保刀具耐用度前提下尽可能选择较高切削速度。6.4.1主轴转速确实定主轴转速n(r/min): n=1000（Vc/d） （公式6-2）公式中：Vc切削速度，单位m/min d铣刀直径，单位mm因为每把刀计算方法相同，现选择粗、精铣平面20立铣刀为例说明其计算过程。 依据切削原理可知，切削速度高低关键取决于被加工零件精度、材料、刀具材料和刀具耐用度等原因。如表6-3所表示:表6-3 铣削时切削速度工件材料硬度/HBS切削速度/(m/min)高速钢铣刀硬质合金铣刀钢2251842661502253251236541203254256213675铸铁190 21366615019026091845901603204.5102130铝70120100200200400从理论上讲，切削速度Vc值越大越好，因为这不仅能够提升生产率，而且能够避免生成积屑瘤临界速度，取得较低表面粗糙度值。但实际上因为机床、刀具等限制，综合考虑： 取粗铣时 =20m/min 精铣时 =25m/min代入6-2式中： = （1000 20）/（3.1420） = （100025）/（3.1420） =318.4r/min =398r/min6.4.2进给速度确实定 在确保机床、刀具不超出工件精度充许数值，表面粗糙度值不太大前提下，尽可能选择大进给量，粗加工时限制进给量关键是切削力，半精加工和精加工时，限制进给量关键是表面粗糙度。切削进给量F是切削时单位时间内工件和铣刀沿进方向相对位移，单位为mm/min。它和铣刀转速n、铣刀齿数z及每齿进给量fz（mm/z）关系为:F=fzZN （公式6-3）公告中： z铣刀齿数 单位：（mm/min）fz铣刀每齿工作台移动距离，即每齿进给量（mm/z） 每齿进给量fz选择关键取决和工具材料力学性能、刀具材料、工件表面粗糙度等原因。工具材料强度和硬度越高，fz越小，反之越大。硬质合金铣刀每齿进给量高于同类高速钢铣刀。铣刀每齿进给量如表6-4所表示：表6-4 铣刀每齿进给量工件材料每齿进给量/（mm/z）粗铣精铣高速钢铣刀硬质合金铣刀高速钢铣刀硬质合金铣刀钢0.100.150.100.250.020.050.100.15铸铁0.120.200.150.30铝0.060.200.100.250.050.100.020.05综合选择：粗铣=0.08 mm/z 精铣=0.05mm/z 铣刀齿数z=3上面计算出： =318.4r/min =398 r/min 将它们代入式子6-3计算。 粗铣时：F=0.083318 精铣时：F=0.053398 =76mm/min =60mm/min切削进给速度也可由机床操作者依据被加工工件表面具体情况进行手动调整，以取得最好切削状态。6.4.3背吃刀量确实定关键依据机床刀具和工件刚度许可情况下。粗加工（Ra1080um）时，一次进给尽可能切削全部余量。在中等功率机床上，背吃刀量可达810 mm。半精加工（Ra1.2510um）时，背吃刀量取为0.52mm。精加工（Ra0.321.25um）时，背吃刀量取为0.10.4mm。最好一次切净余量，以提升生产效率。依据零件材料和我院刀具性能考虑，粗加工时：ap=2mm；精加工时：ap=0.5mm；从这当中选择最为适宜，即提升了生产效率，又可延长刀具使用寿命。7切削液选择合理选择切削液能够改善工件和刀具间摩擦情况降低切削力和切削温度，减轻刀具摩损减小工件热变形，从而能够提升刀具耐用度提升加工效率和加工质量。切削液含有冷却、润滑、清洗、防锈作用，所以在数控加工中使用切削液是一个必需选择。常见冷却液关键有三种表7-1所表示：表7-1 常见冷却液冷却液名称关键成份关键作用水溶液水、防锈添加剂冷却乳化液水、油、乳化剂冷却、润滑、清洗切削油矿物油、动植物油、极压添加剂或油性润滑切削液应依据工件材料，刀具材料，加工方法和技术要求等具体情况进行选择。下述几条供参考：（1）高速刀具红硬性差，需采取切削液，硬质合金刀具红硬性好，通常不加切削液；若硬质合金刀具使用切削液，必需连续、充足浇注；不能间断。（2）切削铸铁和铝合金时，通常不用切削液。如要使用切削液，选择煤油为宜。（3）粗加工时，以冷却为主，可选择水溶液或低浓度乳化液，精加工时，关键以润滑为主，可选择切削油或浓度高乳化液。（4）低速加工时，可选择油性很好切削油；重切削时，可选择极压切削液。总而言之：依据我选择材料铸铁我选择乳化液为冷却液。它关键作用是：冷却、润滑、清洗而且还有一定防锈作用。8工艺方案制订8.1加工方案制订加工中心含有刀库功效，也就是说在加工中心上加工零件，通常是多工步，多刀具零件加工，在安排加工次序时一样要遵照，“基面先行”、“先粗后精”、“先主后次”及“先面后孔”通常工艺标准。依据该零件外型我制订了下面两种方案：方案一：铣夹持面翻面夹持粗精铣上平面粗精铣外轮廓粗精铣菱形凹槽粗精铣五边行凹槽粗精铣菱形外轮廓粗精铣四个大弧形凸台粗精铣四个小弧形凸台翻面铣底平面方案二：铣夹持面翻面夹持粗精铣上平面粗铣四个小弧形凸台粗铣四个大弧形凸台粗铣菱形外轮廓粗铣外轮廓粗铣菱形凹槽粗铣五边行凹槽精加工翻面铣底平面以上两种方案中第二种方案是从外面逐层往里面铣第一个方法和第二种相反。该零件菱形凹槽和五边形凹槽深度不一致，菱形凹槽深度是10mm,五边形凹槽深度是5mm，第一个可降低在加工中变形。第二种方案是先粗加工，后精加工，而第一个方案是一道工序粗精加工完了才加工下一个工序，大大降低了换刀时间。总而言之我选择第一个加工方法进行加工。8.2刀具卡片制订依据零件结构特点，铣削菱形凹槽轮廓、菱形凸轮廓、圆弧凸台轮廓时，铣刀直径受槽宽限制，同时考虑刀铸铁材质，所以对刀具选择设计刀具卡片，如表8-1所表示：表8-1 数控加工刀具卡片零件名称菱形凸台编制刘孟昆序刀具号刀具规格、名称刀柄型号半径赔偿值号粗加工精加工1T0120立铣刀BT402T0218键槽铣刀BT403T0316键槽铣刀BT404T0412立铣刀BT408.3工艺过程卡此零件工艺过程卡片如表8-2所表示：表8-2 数控加工工艺过程卡片单位数控加工工序卡片零件名称材料零件图号菱形凸台铸铁0 1工序号程序夹具名称使用设备数控基地O0000 平口虎钳KVC650数控铣削中心工序工序内容设备名称刀具号主轴转速r/min进给速度mm/min背吃刀量mm1备料 (10510530mm)锯床2铣夹持面数控加工中心T014008033粗铣上平面数控加工中心T01318.4761精铣上平面398600.54粗铣外轮廓数控加工中心T01318.4761精铣外轮廓398600.55粗铣菱形凹槽数控加工中心T024001001精铣菱形凹槽500800.56粗铣五边行凹槽数控加工中心T034001001精铣五边行凹槽500800.5 续表8-2单位数控加工工序卡片零件名称材料零件图号菱形凸台铸铁0 1工序号程序夹具名称使用设备数控基地O0000平口虎钳KVC650数控铣削中心工 序工序内容设备名称刀具号主轴转速r/min进给速度mm/min背吃刀量mm7粗铣菱形外轮廓数控加工中心T01318.4761精铣菱形外轮廓368600.58粗铣四个大弧行凸台数控加工中心T034001001精铣四个大弧行凸台500800.59粗铣四个小弧行凸台数控加工中心T044001001精铣四个小弧行凸台500800.510铣底平面数控加工中心T0140080311去毛刺钳台12编制刘孟昆审核廖璘志共1页第1页8.4 工序卡表8-3 工序1工序卡单位数控加工工序卡产品名称或代号零件图号L数控基地零件名称菱形凸台零件 工序1工序简图材料铸铁使用设备工序号1程序编号夹具名称专用夹具夹具编号冷却液选择乳化液工步号工步内容量具及检具刀具1备料(10510530mm)游标卡尺锯片编制刘孟昆审核廖璘志同意共1页第1页表8-4 工序2工序卡单位数控加工工序卡产品名称或代号零件图号L数控基地零件名称菱形凸台零件 工序2工序简图材料铸铁使用设备加工中心KVC650工序号2程序编号O0123夹具名称平口虎钳夹具编号冷却液选择乳化液工步号工步内容量具及检具刀具号夹具主轴转速/(r/min)进给速度/(mm/min)背吃刀量/(mm/r)备注1铣夹持面游标卡尺T01平口虎钳400803编制刘孟昆审核廖璘志同意共1页第1页表8-5 工序3工序卡单位数控加工工序卡产品名称或代号零件图号L数控基地零件名称菱形凸台零件 工序3工序简图材料铸铁使用设备加工中心KVC650工序号3程序编号O0123夹具名称平口虎钳夹具编号冷却液选择乳化液工步号工步内容量具及检具刀具号夹具主轴转速/(r/min)进给速度/(mm/min)背吃刀量/(mm/r)备注1粗铣上平面游标卡尺T01平口虎钳318.47612精铣上平面游标卡尺T01平口 虎钳398600.5编制刘孟昆审核廖璘志同意共1页第1页表8-6 工序4工序卡单位数控加工工序卡产品名称或代号零件图号L数控基地零件名称菱形凸台零件工序4工序简图材料铸铁使用设备加工中心KVC650工序号4程序编号O1234夹具名称平口虎钳夹具编号冷却液选择乳化液工步号工步内容量具及检具刀具号夹具主轴转速/(r/min)进给速度/(mm/min)背吃刀量/(mm/r)备注1粗铣外轮廓游标卡尺T01平口虎钳318.47612精铣外轮廓 游标卡尺T01平口 虎钳398600.5编制刘孟昆审核廖璘志同意共1页第1页表8-7 工序5工序卡单位数控加工工序卡产品名称或代号零件图号L数控基地零件名称菱形凸台零件工序5工序简图材料铸铁使用设备加工中心KVC650工序号5程序编号O0006夹具名称平口虎钳夹具编号冷却液选择乳化液工步号工步内容量具及检具刀具号夹具主轴转速/(r/min)进给速度/(mm/min)背吃刀量/(mm/r)备注1粗铣菱形凹槽留余量0.5mm游标卡尺T02平口虎钳40010012精铣菱形凹槽游标卡尺T02平口 虎钳500800.5编制刘孟昆审核廖璘志同意共1页第1页表8-8 工序5工序卡单位数控加工工序卡产品名称或代号零件图号L数控基地零件名称菱形凸台零件工序6工序简图材料铸铁使用设备加工中心KVC650工序号6程序编号O0008 夹具名称平口虎钳夹具编号冷却液选择乳化液工步号工步内容量具及检具刀具号夹具主轴转速/(r/min)进给速度/(mm/min)背吃刀量/(mm/r)备注1粗铣五边行凹槽留余量0.5mm游标卡尺T03平口虎钳40010012精铣五边行凹槽游标卡尺T03平口 虎钳500800.5编制邓刚审核伍倪燕同意共1页共1页表8-9 工序7工序卡单位数控加工工序卡产品名称或代号零件图号L数控基地零件名称菱形凸台零件 工序7工序简图材料铸铁使用设备加工中心KVC650工序号7程序编号O2222夹具名称平口虎钳夹具编号冷却液选择乳化液工步号工步内容量具及检具刀具号夹具主轴转速/(r/min)进给速度/(mm/min)背吃刀量/(mm/r)备注1粗铣菱形外轮廓留余量0.5mm游标卡尺T01平口虎钳40010012精铣菱形外轮廓游标卡尺T01平口 虎钳500800.5编辑刘孟昆审核廖璘志同意共1页共1页表8-10 工序8工序卡单位数控加工工序卡产品名称或代号零件图号L数控基地零件名称菱形凸台零件工序8工序简图材料铸铁使用设备加工中心KVC650工序号8程序编号O0668夹具名称平口虎钳夹具编号冷却液选择乳化液工步号工步内容量具及检具刀具号夹具主轴转速/(r/min)进给速度/(mm/min)背吃刀量/(mm/r)备注1粗铣四个大弧行凸台余量0.5mm游标卡尺T03平口虎钳40010012精铣四个大弧凸台游标卡尺T03平口 虎钳500800.5编制刘孟昆审核廖璘志同意共1页第1页表8-11 工序9工序卡单位数控加工工序卡产品名称或代号零件图号L数控基地零件名称菱形凸台零件
