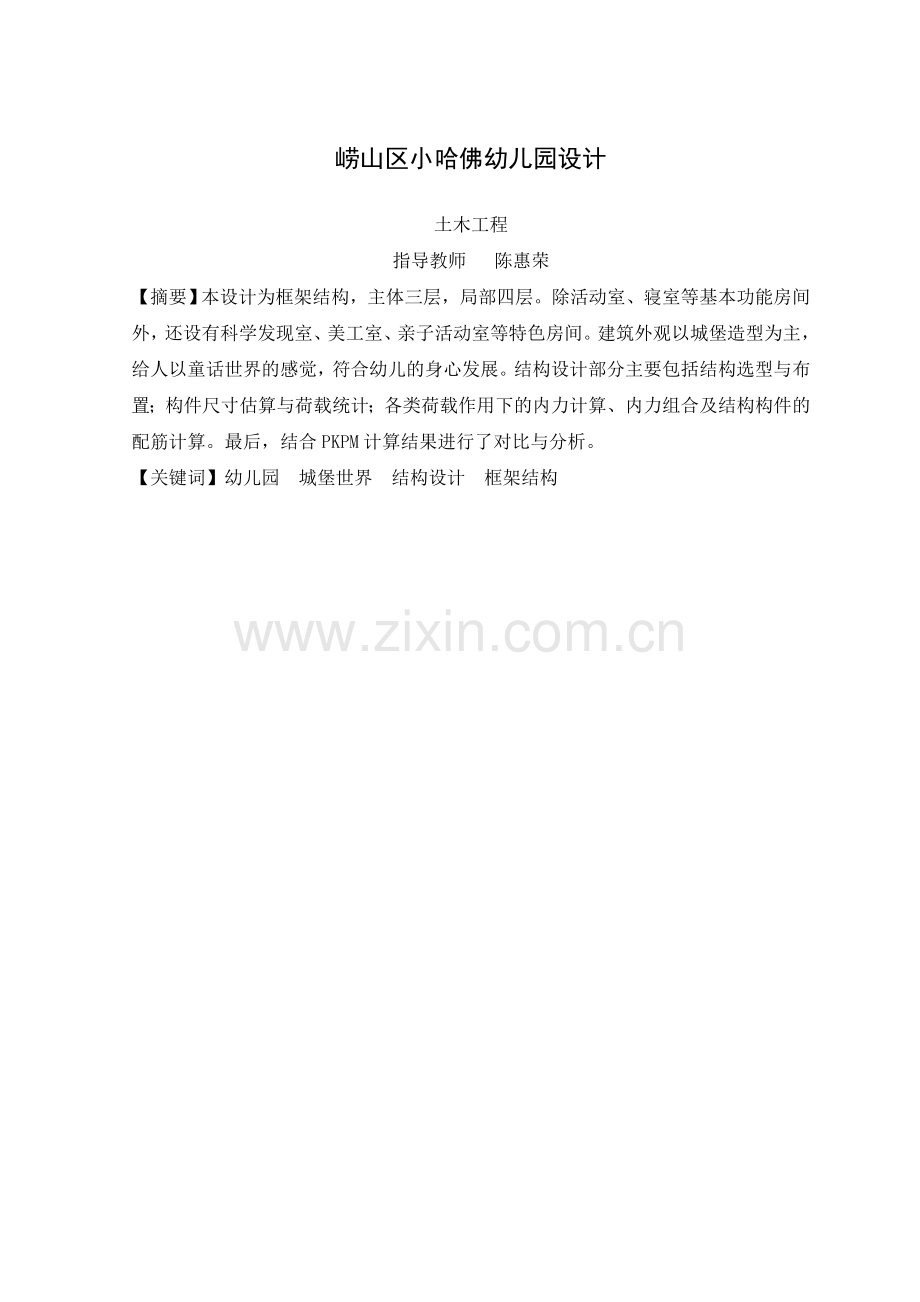

崂山区小哈佛幼儿园设计本科论文.doc

崂山区小哈佛幼儿园设计土木工程 指导教师 陈惠荣【摘要】本设计为框架结构，主体三层，局部四层。除活动室、寝室等基本功能房间外，还设有科学发现室、美工室、亲子活动室等特色房间。建筑外观以城堡造型为主，给人以童话世界的感觉，符合幼儿的身心发展。结构设计部分主要包括结构选型与布置；构件尺寸估算与荷载统计；各类荷载作用下的内力计算、内力组合及结构构件的配筋计算。最后，结合PKPM计算结果进行了对比与分析。【关键词】幼儿园 城堡世界 结构设计 框架结构The Design of Xiaohafo Kindergarten in LaoshanStudent Majoring in Civil Engineering Tai Jinxu Tutor Name Chen HuirongAbstract: The design of Xiaohafo Kindergarten is frame structure. The main part is three layers with local four layers. In addition to the basic room of bedroom and other basic functions, there are also some special rooms, such as scientific discovery room, utility room and family room. The architectural style is full of castle feeling and the design is favorable for the physical and mental development of young children. The main part of the structural design including structural selection and arrangement, component size estimation and load statistics, various types of loads calculation of internal forces, a combination of internal forces and calculation of reinforcement. Finally, thecalculated results are comparedwiththe PKPM.Key words: kindergarten; the world of castle; structural design; framework 第一章 建筑设计1.1 工程概况本工程为崂山区小哈佛幼儿园，建设地点位于青岛市崂山区，总建筑面积4231.97m2，地上三层，局部四层，首层层高4.5m，其他层高3.9m，属公共建筑性质。本工程采用钢筋混凝土框架结构体系，按抗震设防烈度为6度，抗震分组第三组，按照类场地进行设计，设防烈度类别为乙类，设计使用年限为50年。室内设计标高0.000，室内外高差0.45m。1.2 设计资料1.2.1 气象条件最热月平均温度32.3度，最冷月平均温度-5.3度；夏季极端最高温40.1度，冬季极端最低温-15.9度。最热月平均湿度60%。全年为西北风，夏季为东南风，基本风压为w0=600N/m2。年最大降雨量1350mm，月最大降水强度193mm/d。1.2.2 幼儿园相关资料本幼儿园分为大班二个，中班、小班各三个，小小班一个，每班人数20-30人。精装，采用地暖采暖。设有电梯一部。1.3 设计思路 对于幼儿园这类建筑的设计，不仅要满足到公共建筑的要求，还要考虑到建成后幼儿是建筑使用和活动的主体这一层面。因此，在设计时要充分考虑到幼儿的身心发展；功能分区明确，符合幼儿的生活习惯；疏散方式合理，符合安全要求；建筑造型体现幼儿特点，充满阳光活力，积极向上。1.4 标高及单位统一说明11.4.1 标高本工程中0.000相当于绝对标高，各层标注标高为建筑完成面标高，屋面标高为结构标高。各房间面层厚如下表1-1：表1-1 各房间面层厚类别音体活动室、活动室、寝室、办公室、走廊等楼梯平台、踏步卫生间厚度（单位：mm）130501801.4.2 单位本工程标高以m 为单位，其他尺寸以mm为单位。1.5 建筑平面设计1.5.1 建筑平面形状设计结合建筑造型及功能分区综合考虑确定本设计的平面形状。本设计平面形状为不规则图形，建筑总长56.6m，宽度28.1m,见图1。根据建筑抗震设计规范（GB 50011-2010）3.4.3条规定，平面凹进的尺寸大于相应投影方向总尺寸的30%即为凹凸不规则，本设计的平面凹进尺寸均符合要求，不属于凹凸不规则2。 1.5.2 平面房间布置结合1.2.3的设计资料以及托儿所、幼儿园建筑设计规范(JGJ 39-87)1.0.3条规定幼儿园的规模（包括托、幼合建的）分为：大型：10个班至12个班，中型：6个班至9个班，小型：5个班以下，本设计规模为中型幼儿园3。民用建筑设计通则（GB 50352-2005）6.1.1条规定平面布置应根据建筑的使用性质、功能、工艺要求，合理布局；6.1.3条规定根据使用功能，应使大多数房间或重要房间布置在有良好日照、采光、通风和景观的部位，对有私密性要求的房间，应防止视线干扰4。根据以上要求大致布置平面，然后再细致规划平面。规划时首先明确幼儿园各类房间的功能分类：生活用房包括活动室、寝室、卫生间、衣帽储藏室、音体活动室等；服务用房包括保健室、隔离室、晨检室、园长室、财务室、办公室、会议室、教工卫生间等；还包括其他结合幼儿园特色所设置的房间，包括科学发图1-1 首层平面布置图现室、美工室、电教室、亲子活动室等。表1-2 生活用房的最小使用面积m2 规模房间名称大型中型小型备注活动室505050指每班面积寝室505050指每班面积卫生间151515指每班面积衣帽贮藏室999指每班面积音体活动室15012090指全园共用面积注：1.全日制幼儿园活动室与寝室合并设置时，其面积按两者之和的80%计算。2.全日制幼儿园（或寄宿制幼儿园集中设置洗浴设施时）每班的卫生间面积课减少2m2，寄宿制托儿所、幼儿园集中设置洗浴时，面积应按规模的大小确定。3.实验性或示范性幼儿园，可适当增设某些专业用房和设备，其使用面积按设计任务书的要求设置。表1-3 服务用房的最小使用面积m2 规模房间名称大型中型小型医务保健室121210晨检室2888隔离室151210根据托儿所、幼儿园建筑设计规范（JGJ 39-87）3.2.1条规定的幼儿园生活用房面积（见表1-2），3.4.1条规定的服务用房的是用面积（见表1-3），3.5.1供应用房的使用面积（见表1-4），确定个房间的使用面积及具体布置。本设计中各主要房间使用面积确定如下：活动室寝室合并布置共126.4 m2（每班）、卫生间15.96 m2（每班）、衣帽贮藏室16.24 m2（每班）、音体活动室122.8 m2、医务保健室37.81 m2、晨检室18.34 m2、隔离室20.74 m2、主副食加工间m2、主食库副食库共30.82 m2、冷藏库12.88 m2、配餐间19.6 m2、消毒间洗衣房共26.8 m2布置在首层辅助用房中。表1-4 供应用房最小使用面积m2 厨房规模房间名称大型中型小型主副食加工间453630主食库151015副食库1510冷藏库864配餐间181510消毒间12108洗衣房15128 在布置房间时还需特别注意以下几点：托儿所、幼儿园建筑设计规范（JGJ 39-87）3.1.7条规定幼儿园的生活用房应布置在当地最好日照方位，并满足冬至日底层满窗日照不少于3h（小时）的要求，温暖地区、炎热地区的生活用房应避免朝西，否则应设遮阳设施。3.2.7条规定音体活动室的位置宜临近生活用房，不应和服务、供应用房混设在一起。3.4.2条规定医务保健室和隔离室宜相邻设置，与幼儿生活用房应有适当距离。如为楼房时，应设在底层。医务保健室和隔离室应设上、下水设施；隔离室应设独立的厕所。3.4.3条规定晨检室宜设在建筑物的主出入口处。31.5.3 卫生间布置托儿所、幼儿园建筑设计规范(JGJ 39-87) 3.2.4条幼儿卫生间应满足下列规定3：（1）卫生间应临近活动室和寝室，厕所和盥洗应分间或分隔，并应有直接的自然通风3。（2）盥洗池的高度为0.500.55m，宽度为0.400.45m，水龙头的间距为0.350.4m3。（3）无论采用沟槽式或坐蹲式大便器均应有1.2m高的架空隔板，并加设幼儿扶手。每个厕位的平面尺寸为0.80m0.70m，沟槽式的槽宽为0.160.18m，坐式便器高度为0.250.30m3。（4）炎热地区各班的卫生间应设冲凉浴室。热水洗浴设施宜集中设置，凡分设于班内的应为独立的浴室3。3.2.5条每班卫生间的卫生设备数量不应少于表1-5规定。3.2.6条供保教人员使用的厕所宜就近集中，或在班内分隔设置。根据以上规范对卫生间进行布置，见图1-23。表1-5 每班卫生间内最少设备数量污水池（个）大便器或沟槽（个或位）小便槽（位）盥洗台（水龙头、个）淋浴（个）144682 图1-2 卫生间布置1.6 建筑立面设计 幼儿园整体造型为城堡，给人一种童话世界的感觉，符合幼儿的身心发展。设计时首先注意建筑立面的比例要合适，其次立面上的各组成部分及相互之间的比例也要合适，并且存在呼应和协调的关系。门窗的排列错落有序，而且疏密有致并存在规律性，给人以一种节奏感。1.7 防火与疏散1.7.1 防火分区 本工程为二类建筑，耐火等级为二级。建筑设计防火规范（GB 50016-2006） 5.1.7条规定耐火等级为二级的民用建筑防火分区的最大允许建筑面积为2500m2 5。幼儿园每层为一个防火分区，各防火分区的面积分别为1481.44m2、1205.62m2、1205.62m2、339.29m2，均小于2500m2满足规定要求。1.7.2 安全疏散建筑设计防火规范（GB 50016-2006）5.3.2条规定公共建筑内的每个防火分区、一个防火分区内的每个楼层，其安全出口的数量应经计算确定，且不应少于2 个5。本工程每层均设置两个封闭楼梯间，楼梯间的位置按照建筑设计防火规范（GB 50016-2006）5.3.13条规定直接通向疏散走道的房间疏散门至最近安全出口的距离应符合表1-6的规定进行计算后设置，均应小于25m，见图1-15。表1-6 直接通向疏散走道的房间疏散门至最近安全出口的最大距离（m）名称位于两个安全出口之间的疏散门位于袋形走道两侧或尽端的疏散门耐火等级耐火等级一、二级三级四级一、二级三级四级托儿所、幼儿园25202015医院、疗养院35302015学校35302220其他民用建筑4035252220151.7.3 走廊幼儿园走廊根据房间布置分为单面和双面综合布置。托儿所、幼儿园建筑设计规范(JGJ 39-87)3.6.3条规定主体建筑走廊净宽度不应小于表1-7的规定。结合幼儿园各房间安全门的开启方向和疏散方向，考虑疏散时的人流量，走廊净宽定为2.35m(纵向)和2.65m（横向），见图1-1。表1-7 走廊最小净宽 (m) 房间布置房间名称双面布房单面布房或外廊生活用房1.81.5服务供应用房1.51.3 图1-3 楼梯剖面、平面图1.7.4 楼梯民用建筑设计通则（GB 50352-2005）6.7.2条规定墙面至扶手中心线或扶手中心线之间的水平距离即楼梯梯段宽度除应符合防火规范的规定外，供日常主要交通用的楼梯的梯段宽度应根据建筑物使用特征，按每股人流为0.55+(00.15)m的人流股数确定，并不应少于两股人流4。00.15m为人流在行进中人体的摆幅，公共建筑人流众多的场所应取上限值4。6.7.3条规定梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽度，并不得小于1.20m，当有搬运大型物件需要时应适量加宽4。根据以上规定，结合幼儿园的主要使用者为幼儿这一特征，梯段宽按两股人流确定，取1.35m，休息平台宽取1.35m。6.7.4条规定每个梯段的踏步不应超过18级，亦不应少于3级4。本设计中，首层每个梯段踏步数为15步，其余层每个梯段为13步。托儿所、幼儿园建筑设计规范(JGJ 39-87)3.6.5条规定楼梯、栏杆和踏步应符合下列规定3： （1）楼梯除设成人扶手外，并应在靠墙一侧设幼儿扶手，其高度不应大于0.60m3（2）楼梯栏杆垂直线饰间的净距不应大于0.11m。当楼梯井净宽度大于0.20m时，必须采取安全措施3。（3）楼梯踏步的高度不应大于0.15m，宽度不应小于0.26m3。 本设计中，楼梯踏步高取0.15m，宽取0.27m，楼梯井净宽取0.10m，在靠墙一侧设置幼儿扶手高度为0.60m。1.8 墙体工程所有非承重内、外墙均为200mm厚加起混凝土砌块墙体。墙身防潮层做法如下：室内地坪下60mm做20mm厚1:2.5水泥砂浆内加35防水剂。室内地坪标高变化处防潮层应重叠搭接100mm，并在有高低差埋土一侧的墙身做20mm厚1:2水泥砂浆防潮层，如埋土一侧为室外，应在外墙上刷3厚高聚物改性沥青防水涂料。卫生间墙体底部应先浇筑200mm高C20混凝土,厚度与所在墙体同。托儿所、幼儿园建筑设计规范(JGJ 39-87)3.7.5条规定幼儿经常接触的1.30m以下的室外墙面不应粗糙，室内墙面宜采用光滑易清洁的材料，墙角、窗台、暖气罩、窗口竖边等棱角部位必须做成小圆角3。1.9 门窗工程1.9.1 门托儿所、幼儿园建筑设计规范(JGJ 39-87)3.6.6条规定活动室、寝室、音体活动室应设双扇平开门，其宽度不应小于1.20m。疏散通道中不应使用转门、弹簧门和推拉门3。3.7.2条规定幼儿经常出入的门应符合下列规定： （1）在距地0.601.20m高度内，不应装易碎玻璃3。（2）在距地0.70m处，宜加设幼儿专用拉手3。（3）门的双面均宜平滑、无棱角3。（4）不应设置门坎和弹簧门3。（5）外门宜设纱门3。表1-9 门窗统计表类型设计编号洞口尺寸（mm）数量1层2层3层4层合计普通门M09219002100201413249M152115002100191514654M15241500240022M18241800240066普通窗C15221500220081012535C182218002200844420C242224002200444416C362236002200888428C452245002200555116C502250002200448C50255000250022GC150615006002125GC1806180060011GC240624006001337GC3606360060035513本设计中均选用平开门，不设置门槛，在距地0.70m处，加设幼儿专用拉手，玻璃门所选用玻璃均为安全玻璃。1.9.2 窗根据托儿所、幼儿园建筑设计规范(JGJ 39-87)3.1.8条规定建筑侧窗采光的窗地面积之比，不应小于表1-8的规定，来确定窗户的尺寸。表1-8 窗地面积比房间名称窗地面积比音体活动室、活动室、乳儿室1/5寝室、喂奶室、医务保健室、隔离室1/6其它房间1/8注：单侧采光时，房间进深与窗上口距地面高度的比值不宜大于2.5以音体活动室为例，其面积为122.8 m2故所需窗户面积为，所选窗户尺寸为，个数为2个。其余窗户尺寸见表1-9。托儿所、幼儿园建筑设计规范(JGJ 39-87)3.7.3条规定外窗应符合下列要求：（1）活动室、音体活动室的窗台距地面高度不宜大于0.60m。距地面1.30m内不应设平开窗。楼层无室外阳台时，应设护栏3。（2）所有外窗均应加设纱窗。活动室、寝室、音体活动室及隔离室的窗应有遮光设施3。1.10 建筑面层做法1.10.1 上人屋面 本工程屋面均设计为上人屋面，从上到下面层做法依次为：(1). 40厚C20防水细石混凝土 (2). 隔离层（干铺玻纤布）一道(3). 防水层 高聚物改性沥青防水卷材(4). 刷界面剂一道(5). 20厚水泥砂浆抹平(6). 95厚挤塑聚苯板保温层(7). 20厚水泥砂浆找平(8). 40厚1：8水泥珍珠岩找坡层2%(9). 现浇钢筋混凝土屋面板1.10.2 外墙面外墙面刷涂料外保温墙面面层做法由外向内依次为：(1). 喷涂外墙涂料(2). 弹性底涂，刮柔性腻子(3). 35厚抹面胶浆中间压入耐碱玻纤网格布(4). 30厚聚苯板(5). 胶黏剂(6). 20厚聚合物水泥砂浆找平层(7). 200厚加气混凝土砌块墙1.10.3 内墙面刮腻子涂料内墙做法由外向内依次为：(1). 内墙涂料(2). 满刮23厚柔性耐水腻子分遍找平(3). 9厚1:2.5水泥砂浆打底扫毛(4). 刷界面剂一道(5). 200厚加气混凝土砌块墙1.10.4 楼面 复合木地板低温热水辐射采暖楼面做法由上至下：(1). 10厚企口强化复合木地板，预留二次装修(2). 5厚泡沫塑料衬垫,预留二次装修(3). 20厚水泥砂浆找平(4). 50厚C15细石混凝土填充层 (5). 0.2厚真空镀铝聚酯薄膜(6). 20挤塑聚苯板绝热层(7). 20厚1：3水泥砂浆找平层(8). 现浇钢筋混凝土楼板1.10.5 卫生间 卫生间楼面面层做法由上到下依次为：(1). 810防滑地砖，砖背面刮水泥砂浆黏贴，稀水泥浆擦缝(2). 30厚1:3干硬性水泥砂浆结合层(3). 最薄处30厚C20细石混凝土，向地漏1%找坡(4). 1.5厚的聚氨酯防水涂料（三遍），四周上翻，高处完成面300高(5). 20厚1:3水泥砂浆找平层(6). 现浇钢筋混凝土楼板第二章 结构设计2.1 结构设计资料2.2.1 地震资料建筑结构的安全等级为二级，结构设计正常使用年限为50年。抗震设防烈度6度，设计抗震分组为第三组，场地为II类场地，设防烈度类别为乙类。2.2.2 工程地质条件自然地表1.0米内为填土，填土下层为5.3米厚粉质粘土层，再下为强风化岩层，粉质粘土层承载力标准值为210kN/m2, 强风化岩层允许载力标准值为800kN/m2。常年地下水位低于-10米，水质对混凝土无腐蚀作用。2.2 结构选型与结构布置2.2.1 结构选型11.竖向承重结构：根据设计任务书的要求，本设计采用钢筋混凝土框架结构。2.水平承重结构：现浇钢筋混凝土楼盖3.下部承重结构：根据工程地质条件并结合竖向、水平结构选型，选择柱下独立基础。2.2.2 结构布置首层结构平面布置图见图2-1，图中板厚均为120mm，选取15轴框架进行计算。2.3 梁、板、柱尺寸估算2.3.1 梁尺寸估算1.梁截面尺寸估算（1）主梁截面：取梁的计算跨度，取。图2-1 首层结构平面布置图，取。梁的净跨，避免出现短梁。根据以上计算主梁的截面尺寸初选为。（2）次梁梁截面取梁的计算跨度，取。，取。梁的净跨，避免出现短梁。根据以上计算主梁的截面尺寸初选为。（3）DE跨梁截面 DE跨梁位于走廊上空跨度较小，因此采用次梁截面，故截面尺寸初选为。2.3.1 楼板尺寸估算本设计中考虑布置了次梁，故而单向板、双向板均有设计。按照单向板进行楼板的尺寸估算如下： 取短边尺寸，屋面板最小厚度为，故初选板的尺寸均为。2.3.3 柱子截面尺寸估算本设计设防烈度为乙类，在进行计算按提高一度，即按照7度计算。根据建筑抗震设计规范（GB 50011-2010）6.12条规定，框架结构高度小于24m，7度抗震的框架结构抗震等级为三级2。6.3.6条规定抗震等级为三级的框架结构轴压比限值为0.852。混凝土初选为C30，6。柱截面形状为矩形，三级抗震等级的边长不宜小于400mm1，取500mm进行试算。A为柱子计算面积，见图2-2中阴影部分。图2-2 柱子计算面积2，满足要求。根据以上计算柱子尺寸初选为。2.4结构计算简图2.4.1 柱高确定本设计中室内外高差为0.45m，取基础顶面至室外地坪距离为0.5m，所以底层柱高为：。其余各层柱高为：。在基础处布置地梁，增加结构整体性。结构计算简图见图2-2，在结构计算部分均使用结构标高进行计算。2.4.2 梁、柱线刚度计算本工程采用C30混凝土，6。1.梁的线刚度计算：主梁： 图2-3 框架计算简图 （杆件旁数字为其线刚度，单位：） 次梁（DE跨）：对于边框架，中框架AB跨梁：BC跨梁：CD跨梁：DE跨梁：EG跨梁：2.柱子线刚度计算 一层柱：其余层柱：2.5 荷载统计2.5.1恒载计算1.上人屋面40厚C20防水细石混凝土 高聚物改性沥青防水卷材 20厚水泥砂浆抹平 95厚挤塑聚苯板保温层 20厚水泥砂浆找平 40厚1:8水泥珍珠岩找坡层2% 120厚现浇钢筋混凝土屋面板（含抹灰） 合计 2.楼面10厚强化复合木地板 5厚泡沫塑料衬垫 20厚1:5水泥砂浆找平层 50厚C15细石混凝土填充层 20厚挤塑聚苯绝热层 20厚1:3水泥砂浆找平层 120厚现浇钢筋混凝土楼面板（含抹灰） 合计 3.卫生间地面10厚防滑地砖 30厚1:3干硬性水泥砂浆结合层 最薄处30厚C20细石混凝土细拉毛，向地漏1%找坡 20厚1:3水泥砂浆找平层 120厚现浇钢筋混凝土楼面板（含抹灰） 合计 4.梁自重（含抹灰）主梁： 次梁： 5.柱自重（含抹灰） 6.墙体自重外墙：30厚聚苯板 20厚聚合物水泥砂浆找平层 200厚加气混凝土砌块 内外抹灰 合计 内墙：200厚加气混凝土砌块 内外抹灰 合计 100厚隔墙 女儿墙自重 2.5.2 活荷载计算由建筑结构荷载规范（GB 50009-2012）查得7：楼面均布活载 上人屋面 走廊 楼梯间 风压 雪压 2.6 水平作用下的结构侧移和内力计算2.6.1 风荷载作用下的侧移和内力计算1.风荷载标准值计算计算公式如下：1 公式（2-1）风荷载标准值1 基本风压，本设计取0.61风载体型系数，本设计取1.31z高度处的风振系数，本设计取1.01风压高度变化系数，由规范建筑结构荷载规范（GB 50009-2012）8.2.1条查得。本设计地面粗糙度为C类1。1 公式（2-2）A计算面积，B为计算单元迎风面宽度1，计算结果见下表2-1，风荷载作用下计算简图见图2-4。图2-4 风荷载作用下框架计算简图（杆件旁数字为其线刚度，单位：）表2-1 风荷载标准值计算层号z（m）A（）41.31.00.6816.652.44.030.60.53020.73710.9931.31.00.6812.754.034.030.60.50725.99413.1821,31.00.688.854.034.030.60.50725.99413.1811.31.00.684.954.035.320.60.50730.15415.292.风荷载作用下的位移计算（1）柱子侧移刚度计算见下表表2-2 柱子侧移刚度计算表层数柱高柱子编号（）（）13层4.03A1.6600.45413015.499593.84.03B3.6190.64418462.44.03C3.7300.65118663.14.03D3.2600.62017774.44.03E2.6440.56916312.34.03G1.1550.53615366.2层数柱高柱子编号=（）（）1层5.32A2.1900.6428002.85318.975.32B4.7760.7799710.55.32C4.9220.7839760.45.32D4.3030.7629498.65.32E3.4900.7279062.35.32G1.5240.5747155.1（2）位移验算见下表2-3表2-3 风荷载作用下框架结构弹性位移验算表层数（）层高h（m）410.9910.9999593.84.03313.1824.1799593.84.03213.1837.3599593.84.03115.2952.6453189.75.32 各层的侧移与层高之比均满足，所以均满足要求。3.风荷载作用下的内力计算（1）各层柱反弯点高度比计算1 公式（2-3）框架柱标准反弯点高度比1上、下层梁线刚度变化反弯点高度比修正值1上、下层高度变化反弯点高度比修正值1各层柱反弯点高度比计算如下：表2-4 A、B柱反弯点高度比计算层数h（m）A柱反弯点高度比B、C、D柱反弯点高度比44.030.380000.380.450000.4534.030.450000.450.500000.5024.030.4800-0.010.470.500000.5014.030.550000.550.550000.55表2-5 E、G柱反弯点高度比计算层数h（m）E柱反弯点高度比G柱反弯点高度比44.030.430000.450.360000.3634.030.480000.500.450000.4524.030.500000.500.4600-0.020.4414.030.550000.550.570-0.00500.565（2）各层柱子弯矩、剪力计算公式如下： 公式 (2-4) 公式 (2-5) 公式 (2-6)表2-6 风荷载作用下A柱剪力、弯矩计算(、)层号h（m）（）（）（）柱剪力y44.0310.9913015.499593.80.131.440.433.602.2134.0324.1713015.499593.80.133.160.487.005.7324.0337.3513015.499593.80.134.880.5010.429.2415.3252.648002.853189.70.157.920.5518.9623.17表2-7 风荷载作用下B柱剪力、弯矩计算(、)层号h（m）（）（）（）柱剪力y44.0310.9918462.499593.80.192.090.454.633.7934.0324.1718462.499593.80.194.590.509.259.2524.0337.3518462.499593.80.197.100.5014.3114.3115.3252.649710.553189.70.189.610.5523.0128.12表2-8 风荷载作用下C柱剪力、弯矩计算(、)层号h（m）（）（）（）柱剪力y44.0310.9918663.199593.80.192.090.454.633.7934.0324.1718663.199593.80.194.590.509.259.2524.0337.3518663.199593.80.197.080.5014.2714.2715.3252.649760.453189.70.189.660.5523.1328.27表2-9 风荷载作用下D柱剪力、弯矩计算(、)层号h（m）（）（）（）柱剪力y44.03
