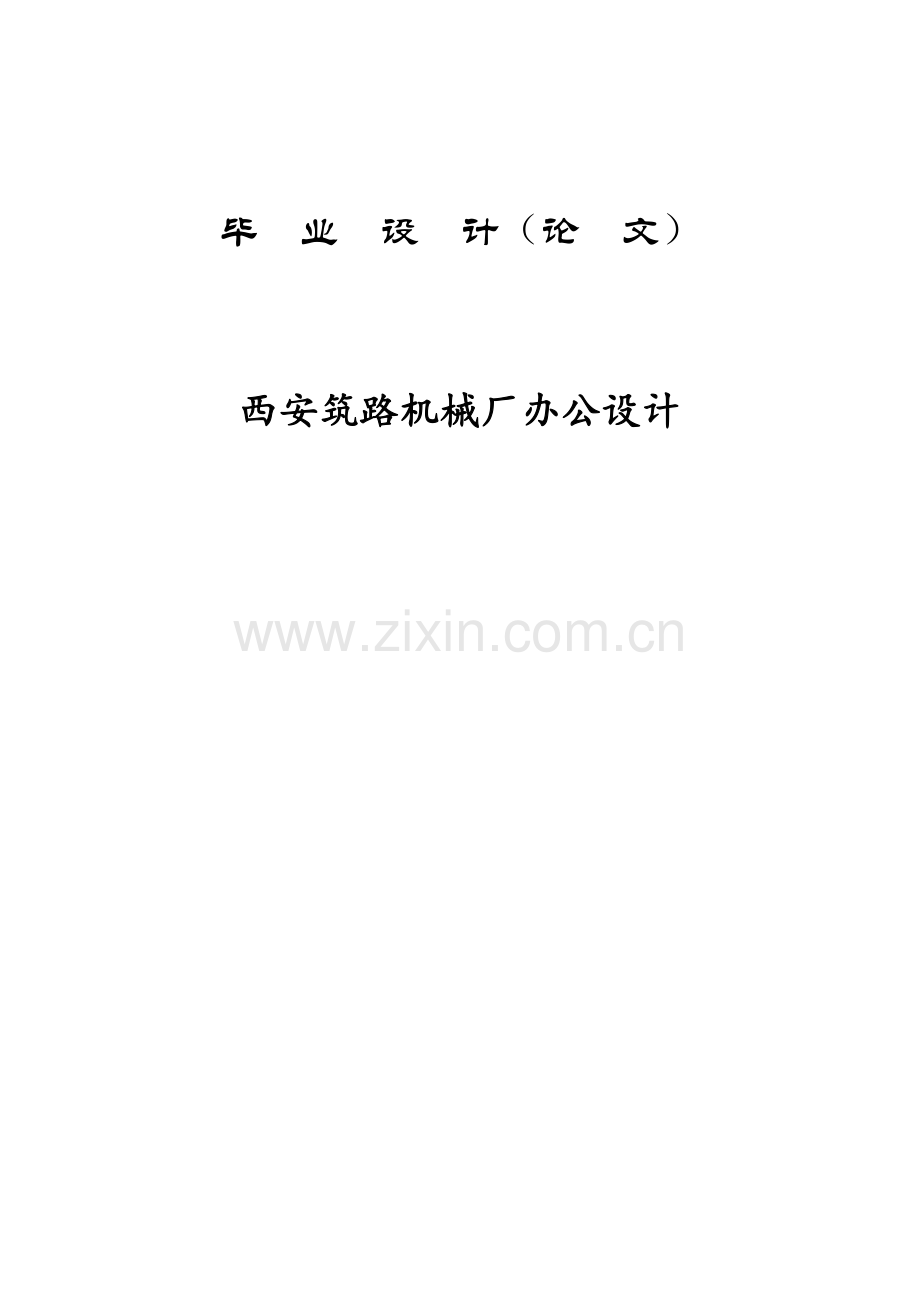

毕 业 设 计（论 文）

西安筑路机械厂办公设计

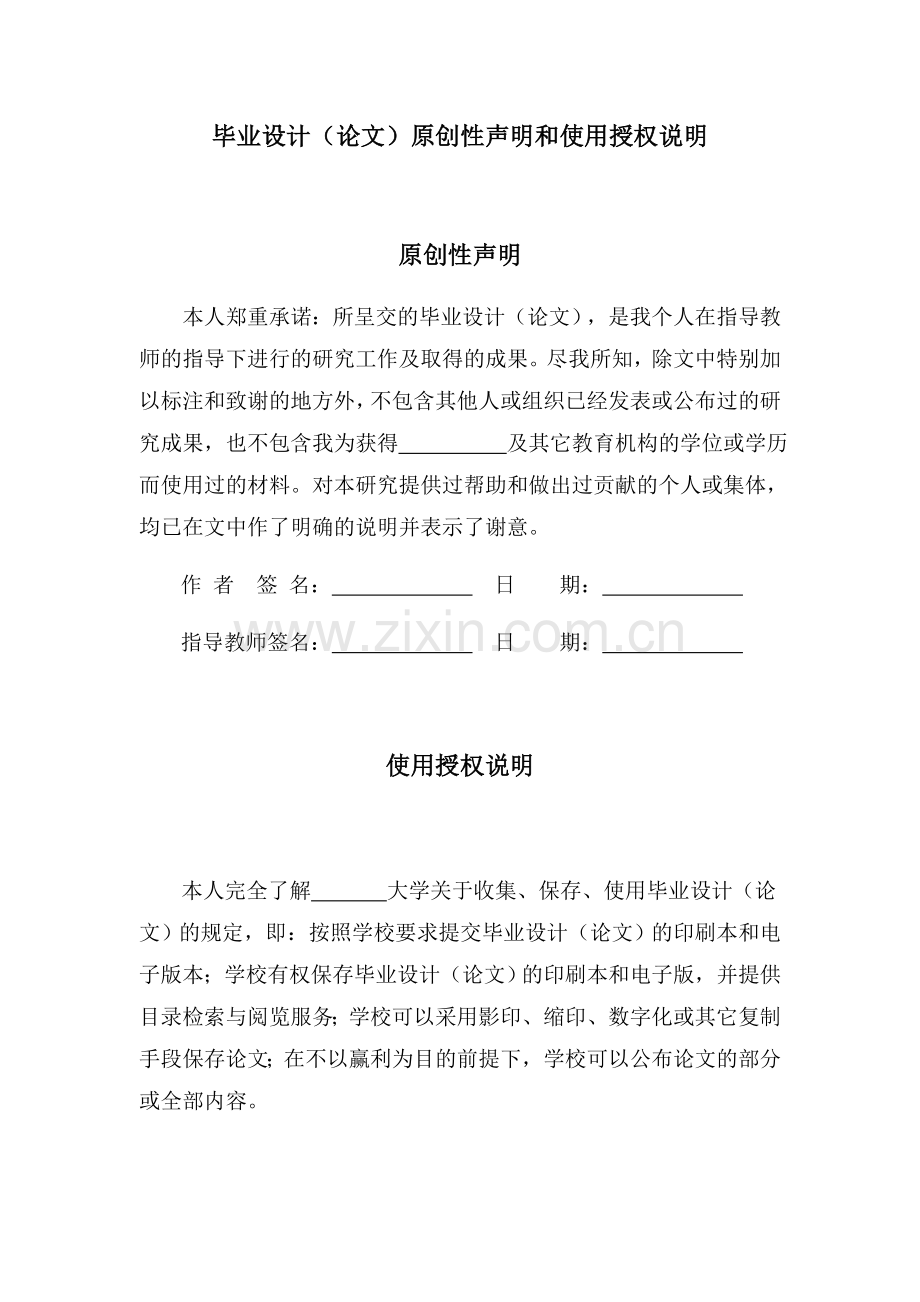

毕业设计（论文）原创性声明和使用授权说明

原创性声明
本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得 及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作 者 签 名：　　 　 　　日　 期：　　 　 　　
指导教师签名：　　 　 　　 日　　期：　　 　 　　

使用授权说明

本人完全了解 大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：　　 　 　　 日　 期：　　 　 　　
学位论文原创性声明
本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。

作者签名： 日期： 年 月 日

学位论文版权使用授权书
本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权　　 　 　大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。

作者签名： 日期： 年 月 日
导师签名： 日期： 年 月 日
注 意 事 项
1.设计（论文）的内容包括：
1）封面（按教务处制定的标准封面格式制作）
2）原创性声明
3）中文摘要（300字左右）、关键词
4）外文摘要、关键词
5）目次页（附件不统一编入）
6）论文主体部分：引言（或绪论）、正文、结论
7）参考文献
8）致谢
9）附录（对论文支持必要时）
2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：
1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写
2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画
3）毕业论文须用A4单面打印，论文50页以上的双面打印
4）图表应绘制于无格子的页面上
5）软件工程类课题应有程序清单，并提供电子文档
5.装订顺序
1）设计（论文）
2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订

摘要

本次毕业设计的题目是西安筑路机械厂办公楼设计。综合考虑建筑地理位置、建筑使用功能和建筑结构安全性能，办公楼采用钢筋混凝土框架结构。西北地区抗震设防为八度，进行结构方案选择时要考虑抗震要求。从结构的安全方面考虑，最好采用规则结构；同时要考虑建筑使用功能要求，并且在建筑立面效果要符合办公楼的特点。综合考虑，选取了本次设计的建筑方案与结构方案。
本设计包括建筑设计和结构设计两大部分。建筑设计主要是确定建筑方案，包括平面、立面和剖面的设计；结构设计主要分为结构方案布置、荷载计算、内力计算、内力组合、截面设计、板设计、楼梯设计和基础设计。设计过程采用手算完成，最后上机进行校核。
由于缺乏实际工程经验，设计过程中，对于平、立、剖建筑设计还存在一些问题；结构计算综合运用能力欠缺，设计时间紧张，设计中错误难免，敬请各位老师批评指正，谢谢！

Abstract

The topic of this graduation design is the design of the office building of Xi'an road construction machinery factory. Considering the building location, building use function and the performance of building structures, the reinforced concrete frame structure with building.The northwest area of seismic fortification is eight degrees, the structure scheme selectionshould be considered when the seismic requirements. Considering the security structure, the best structure of the rules; at the same time to consider the use of functional requirementsand conform to the characteristics of buildings, office buildings in the building facade effect.Considering the selection of construction scheme, the design and structure of the program.
The design includes architectural design and structural design of two parts. The architectural design is to determine the construction scheme, the design includes the plane, elevation andprofile design; the structure is the structure layout, load calculation, internal force calculation,internal force combination, cross section design, board design, staircase design and foundation design. The design process is completed by hand, and finally on the check.
Due to the lack of practical engineering experience, the design process, the flat, verticalsection, there are still some problems in architectural design; structure calculation using the lack of capacity, the design time, design is in error, please the teacher criticism, thank you.

XXIX

目 录
1 引言 1
2 建筑设计说明 2
2.1 平面设计 2
2.2 建筑剖面设计 2
2.3 建筑体型和立面设计 2
3 结构设计说明 4
3.1 工程概况 4
3.2 设计资料 4
3.3 结构设计方案及布置 4
3.4 构件初估 5
3.5 荷载计算 6
3.6 侧移计算及控制 6
3.7 内力计算及组合 6
3.8 施工材料 7
4 结构设计 8
4.1 楼盖设计 8
4.2 次梁计算 10
4.3 屋盖设计 11
4.4 楼梯设计 13
5 荷载统计 17
5.1 结构布置及计算简图 17
5.2 荷载计算 18
5.3 重力荷载代表值计算 23
5.4 各层重力荷载代表值的计算 26
6 横向框架内力计算 28
6.1 框架侧移刚度的计算 28
6.2 横向自振周期的计算 29
6.3 水平地震作用及楼层地震剪力的计算 29
6.4 多遇水平地震作用下的位移验算 31
6.5水平地震作用下框架内力计算 32
6.6 内力计算 35
7 框架荷载效应组合 45
7.1 结构抗震等级 45
7.2 框架梁柱内力组合 45
7.3 框架柱端弯矩和剪力调整 55
8 截面设计 57
8.1 框架梁 57
8.2 框架柱 62
参考文献 72
致谢 74

XXXI

1 引言
毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本组毕业设计题目为《西安筑路机械厂办公楼》。在毕业设计前期， 我温习了《结构力学》、《钢筋混凝土》、《建筑结构抗震设计》等知识，并借阅了《抗震 规范》《混凝土规范》《荷载规范》等规范。在毕设中期，我们通过所学的基本理论、 专业知识和基本技能进行建筑、结构设计。在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。
毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写 以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。巩固了专业知识、 提高了综合分析、解决问题的能力。在进行内力组合的计算时，进一步了解了 Excel。 在绘图时熟练掌握了 AutoCAD，以上所有这些从不同方面达到了毕业设计的目的与要求。
框架结构设计的计算很重要同时工作量也比较大，本方案结构计算选用一榀框架为 计算单元，采用手算的简化计算方法，其中计算框架在竖向荷载下的内力时使用的弯距 二次分配法。
由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。

80

2 建筑设计说明
2.1 平面设计
(1)建筑平面设计
建筑平面是表示建筑物在水平方向房屋各部分的组合关系。建筑平面通常较为集中的反应建筑功能方面的问题，一些剖面关系比较简单的建筑，他们的平面布置基本上可以反应空间组合的主要内容。在平面设计中始终要从建筑整体空间组合效应来考虑，紧密联系建筑剖面和立面，分析剖面、立面的可能性和合理性，着眼于建筑空间的组合。
(2)使用部分的平面设计
使用部分是指主要使用活动和辅助使用活动的面积，即各类建筑物中的使用房间和辅助房间。本设计中的办公室主要是南北朝向布置，普通办公室（23.76m2/间），套间办公室（47.5m2/间），，接待室室（47.5 m2/间）。二~五层为普通办公室（25 m2/间），套间办公室（47.5 m2/间），小会议室（35m2/间），大会议室（83 m2/间）；各层另按需设值班室、休息室等。房间的面积、形状和尺寸满足室内使用活动和家具、设备合理布置的要求；门窗的大小和位置，出入方便，疏散安全，采光通风良好；房间的构成使结构构造布置合理，施工方便，有利于房间之间的组合；室内空间以及顶棚、地面、各个墙面和构件细部，考虑人们的使用和审美要求。另外，除主要办公室及会议室的布置，本设计中按照一般要求每层布置了辅助用房，主要包括：值班室、文印室等，满足使用人员的要求。
(3)交通联系部分的平面设计
建筑物内部的交通联系部分可以分为：水平交通联系的走廊；垂直交通联系的楼梯；交通联系枢纽的门厅、过厅等。本设计的走廊布置在南北两侧办公室的中间，交通路线简洁明确，联系通行方便；人流通畅，紧急疏散时迅速安全； 满足一定的采光通风要求；力求节省交通面积，同时考虑了空间处理等造型问题。走廊的净宽度为2.4m，门厅、过厅等布置便于通行，满足人们停留和通行所必须的面积，楼梯共有三部，满足建筑使用要求和防火紧急疏散的要求。
2.2 建筑剖面设计
建筑剖面图是表示建筑物在垂直方向房屋各部分的组合关系。剖面设计主要分析建筑物各部分应有的高度、建筑层数、建筑空间的组合和利用，以及建筑剖面中的结构、构造关系等。房间的剖面形状取决于建筑物的使用要求和特点，同时也要结合具体的物质技术、经济条件及特定的艺术构思考虑，使之既满足使用又能达到一定的艺术效果。
2.3 建筑体型和立面设计
建筑体型和立面设计是建筑外形设计的两个主要组成部分。外部体形和立面反映内部空间的特征，并贯穿于整个设计始终。在方案设计一开始，就应在功能、物质、技术等条件制约下按照美观的要求考虑建筑体型及立面的雏形。体型和立面设计贯穿于整个建筑设计始终，它既不是内部空间被动地直接反映，也不是简单地在形式上进行表面加工，更不是建筑设计完成后的外形处理。建筑体型和立面设计侧重研究建筑物酌体量大小、组合方式、立面及细部比例及关系处理等。在满足使用功能和经济合理的前提下，运用不同的材料、结构形式、装饰细部、构图手法等进行创造。
建筑体型和立面设计的要求有：反映建筑功能要求和建筑类型的特征；结合材料性能、结构构造和施工技术的特点；掌握建筑标准和相应的经济指标；适应基地环境和建筑规划的群体布置；符合建筑造型和立面构图的一些规律。

3 结构设计说明
3.1 工程概况
西安筑路机械厂办公楼，主体五层，钢筋混凝土框架结构。梁板柱均为现浇，建筑面积约为4352.4㎡，长为55.8m，宽为15.6m。底层高3.9m，2-5层层高3.3 m，室内外高差0.45m。抗震设防烈度为8度，二类场地，抗震等级为三级。
3.2 设计资料
(1)气象条件
基本风压0.20kN/m2，基本雪压0.40kN/m2。
(2)抗震设防
抗震烈度为8度，II类场地，0.20g，T=0.35s。
(3)工程地质条件
1、地下水：勘探深度12m未见地下水，当采用浅埋基础时，可不考虑地下水对基础的影响。
2、地基土的湿陷性：拟建场地土为非自重湿陷性黄土，地基湿陷性等级为Ⅰ级。
3、不良地质现象：在拟建场地未发现不良地质现象破坏痕迹，可以建筑。
4、地基土的承载力标准值：黄土状土②为165kpa；漂石混合土②—1为240kpa；卵石②—2为260kpa；黄土状土③为170kpa；卵石④为280kpa；黄土状土⑤为180kpa。
5、场地的地震效应：场地土类型属中硬场地土，建筑场地类别为Ⅱ类，场地特征周期为0.35s。由于地下水位深度大于12m。因此，地面下12m深度范围内存在的沙土可不考虑液化影响。
6、建筑地基处理方案的建议：黄土状土②适于做持力层，但其承载力较低，应进行地基处理，建议采用灰土垫层法或砂石垫层法，厚度不宜小于2m。
3.3 结构设计方案及布置
钢筋混凝土框架结构是由梁，柱通过节点连接组成的承受竖向荷载和水平荷载的结 构体系。墙体只给围护和隔断作用。框架结构具有建筑平面布置灵活，室内空间大等优 点。 因此这次设计的办公楼采用钢筋混凝土框架结构。
按结构布置不同，框架结构可以分为横向承重，纵向承重和纵横向承重三种布置方 案。
本次设计的办公楼楼采用横向承重方案，竖向荷载主要由横向框架承担，现浇楼板， 一般需设置次梁将荷载传至横向框架。横向框架还要考虑承受横向地震作用。在房屋的 纵向则设置连系梁与横向框架连接，这些联系梁与柱实际上形成了纵向框架，承受平行 于房屋纵向的水平风荷载和地震荷载。
3.4 构件初估
3.4.1 柱截面尺寸的确定
框架柱的截面尺寸 ， ，，为第 层层高。本结构中层高为3.3m，故 =（180~320）mm。
框架柱截面尺寸还应根据公式估算。式中： ， 负荷面积×（12~14）kN/ m²×层数， 为轴压比。
仅估算底层柱,本结构中，边柱和中柱负荷面积分别为（7.2 3.3）m² ，（7.2 4.5）m²，层数为5层；该框架结构抗震设防烈度为8度，建筑高度20.1m<30m，其轴压比限值=0.9。
C30混凝土 ， =14.3 N/mm²
边柱 mm²
中柱 mm²
取柱截面为正方形，则边柱、中柱截面分别为359mm× 359mm，419mm×419 mm，考虑到施工、计算简便以及安全因素，各柱截面尺寸从底层到顶层均取为500 mm× 500 mm。
3.4.2 梁尺寸确定
框架梁高为梁跨的 1/8-1/12，次梁高为梁跨的 1/10-1/14，梁宽为梁高的 1/2-1/3。横向框
架梁跨度为 6.6m，次梁跨度为 6.6m，走道梁跨度为 2.4m。
故框架梁、走道梁、次梁的截面分别为 300mm×600mm，250mm×500mm，250mm×500mm
3.4.3 楼板厚度确定
走廊单向板 h=l0/35=2400/35=68.57mm，双向板 h=l0/45=3600/45=80mm，为计算方
便，板厚统一取为 100mm。
3.4.4 次梁布置
在两道横向框架梁中间布置一道次梁，因此，双向板跨为 3.6m。
3.5 荷载计算
作用在框架结构上的荷载通常为恒载和活载。恒载包括结构自重、结构表面的粉灰 重、预加应力等。活荷载包括楼面和屋面活荷载、雪荷载、安装荷载等。
高层建筑水平力是起控制作用的荷载，包括地震作用。地震作用计算方法按
《建筑结构抗震设计规范》进行，对高度不超过 40m 以剪切为主且质量和刚度沿高度分 布比较均匀的结构，可采用底部剪力法。
竖向荷载主要是结构自重(恒载)和使用荷载(活载)。结构自重可由构件截面尺寸直 接计算，建筑材料单位体积重量按荷载规范取值。使用荷载(活荷载)
3.6 侧移计算及控制
按荷载规范取值，楼面活荷载折减系数按荷载规范取用。 框架结构的侧移由梁柱杆件弯曲变形和柱的轴向变形产生的。在层数不多的框架中，柱轴向变形引起的侧移很小，可以忽略不计。在近似计算中，一般只需计算由杆件 弯曲引起的变形。
框架结构在地震作用下层间位移和层高之比、顶点位移与总高 之比分别为 1：650，1：700。
框架结构在正常使用条件下的变形验算要求各层的层间侧移值与该层的层高之比不宜超过 1/550 的限值。
3.7 内力计算及组合
3.7.1 竖向荷载下的内力计算
竖向荷载下内力计算首先根据楼盖的结构平面布置，将竖向荷载传递给每榀框架。
框架结构在竖向荷载下的内力计算采用分层法计算各敞口单元的内力，然后在将各敞口 单元的内力进行叠加；连梁考虑塑性内力重分布而进行调幅，按两端固定进行计算。
3.7.2 水平荷载下的计算
利用 D 值法计算出框架在水平荷载作用下的层间水平力，然后将作用在每一层上的 水平力按照该榀框架各柱的刚度比进行分配，算出各柱的剪力，再求出柱端的弯矩，利 用节点平衡求出梁端弯矩。
3.7.3 内力组合
第一：荷载组合。荷载组合简化如下：
（1） 由可变荷载效应控制的组合：1.2恒荷载+1.4活荷载
（2） 由永久荷载效应控制的组合：1.35恒荷载+1.4×0.7活荷载
（3） 1.2重力荷载代表值+1.3地震荷载
第二：控制截面及不利内力。框架梁柱应进行组合的层一般为顶上二层，底层，混凝土强度、截面尺寸有改变层及体系反弯点所在层。 框架梁控制截面及不利内力为：支座截面，-，，跨中截面，。 框架柱控制截面为每层上、下截面，每截面组合：及相应的 N、V，及相应m、V， 及相应 m、V。
3.8 施工材料
第一：本工程中所采用的钢筋箍筋为Ⅰ级钢，fy=210N/mm²,主筋为Ⅱ级钢，
fy=300N/mm²。
第二：柱梁钢筋混凝土保护层为35mm,板为20mm。
第三：钢筋的锚固和搭接按国家现行规范执行。
第四：本工程梁板、柱均采用C30。
第五：墙体外墙采用240厚水泥空心砖。内墙采用200厚蒸压灰砂砖。

4 结构设计
4.1 楼盖设计
4.1.1 楼面荷载：
30mm现制水磨石 0.65kN/m²
100mm钢筋混凝土 0.10×25=2.5kN/m²
20mm石灰砂浆 0.02×17=0.34kN/m²
恒载小计 3.49kN/m²
4.1.2 板型划分

图4-1：楼面板结构平面图
(1)gk=3.49kN/m²
(2)活荷载标准值办公室：2.0kN/m²走廊：2.5kN/m²其 他：2.0kN/m²
(3)板的恒载设计值 g=1.2gk=4.19kN/m²板活载设计值 q=1.4qk
4.1.3 板弯矩计算
根据不同支撑情况，整个楼盖可分为 1，2双向板与3单向板。
1 区格板：l01/l02 =0.545 g=4.19kN/m² q=1.4qk=1.4×2.0=2.8kN/m²
p=g+q=6.99kN/m² q/2=1.4kN/m² g＇=g+q/2=5.59kN/m²
单位板跨中弯矩：
m1=(0.053+0.2×0.0153)×5.59×3.6²+(0.0892+0.2×0.0210)×1.4×3.6²
=4.016+1.695=5.756kN•m
m2=(0.0153+0.2×0.053)×5.59×3.6²+(0.0210+0.2×0.0892)×1.4×3.6²
=1.876+0.705=2.581kN•m
kN•m
=-0.0785×6.99×3.6²=-7.111kN•m

2 区格板：
l01/l02=0.545 g=4.19kN/m² q=1.4qk=1.4×2.0=2.8kN/m²
q/2=1.4kN/m² p=g+q=6.99kN/m²
m1=(0.0399+0.2×0.0093)×5.59×3.6²+(0.0892+0.2×0.0210)×1.4×3.6²
=3.025+1.695=4.72kN•m
m2=(0.0093+0.2×0.0399)×5.59×3.6²+(0.0210+0.2×0.0892)×1.4×3.6²
=1.252+0.705=1.957kN•m
kN•m
kN•m
3区格板：
gk=3.49KN/m² qK=2.5kN/m² p=1.2gk+1.4qk=7.69kN/m²
跨中弯矩系数=1/10支座弯矩系数=-1/14
3区格板跨中：=4.429kN•m 支座：=-3.164kN•m
4.1.4 板的配筋计算
双向板配筋：
板保护层厚度取 20mm，选用 Φ8 钢筋作为受力钢筋。
则短跨方向跨中截面有效高度 h0x=100-20-4=76mm
长跨方向跨中截面的有效高度：hoy=100-20-8-4=68mm
表4-3 楼面板的配筋计算
截面
h0(mm)
m(kN•m)
As (mm²)
配筋
实有As
（mm）
跨 中
1 区 格
l01方向
76
5.756
380
Φ8@150
335
l02方向
68
2.581
190
Φ8@200
251
2 区 格
l01方向
76
4.720
311
Φ8@150
335
l02方向
68
1.957
144
Φ8@200
251
支 座
1-2
76
-9.884
652
Φ12@150
754
1-3
76
-7.111
469
Φ12@200
505
1-4
76
-7.111
469
Φ12@200
505
2-2
76
-5.097
336
Φ10@200
393
2-3
76
-7.483
469
Φ12@200
505
3-3
76
-8.232
543
Φ12@150
754

3 区格板配筋计算表
截面
m(kN·m)

选配钢筋
实配钢筋
跨中
4.429
0.0522
0.9732
281.5mm
Φ8@150
335mm
支座
-3.124
0.0368
0.9812
196.9mm
Φ8@200
251mm

5区格板配筋计算表
截面
m(kN·m)

选配 钢筋
实配钢筋
跨中
4.877
0.0590
0.9695
315.2mm
Φ8@150
335mm
支座
-3.64
0.0441
0.9775
233.3mm
Φ8@200
251mm
4.2 次梁计算
柱受力纵筋均采用HRB335钢筋，fy=300N/mm² ，C30混凝土，
次梁截面250mm×500mm
4.2.1 荷载计算
楼面传来的永久荷载标准值 3.49×3.6=12.564kN/m
次梁自重 0.25×(0.5-0.10)×25=2.50kN/m
次梁抹灰 0.02×(0.5-0.10)×2×17=0.272kN/m
小计 gk=15.34kN/m
活载 qk=2×3.6=7.2KN/m
4.2.2 正截面承载力计算
计算跨度 l01=6600mm
m=1/8pl2=1/8×28.49×6.62=148.16kN•m
跨中按 T 型截面计算，翼缘宽度
bf =l0/3=1/3×6600=2200mm＜b+Sn=3500mm
取 bf=2200mm，h=500mm，h0=500-35=465mm

= 1275.9kN ⋅ m > m = 148.16kN ⋅ m
按第一类 T 型截面计算

=0.9887

选配220+225 As=1610mm²
取

4.3 屋盖设计
屋面做法：(上人屋面)
4mm 厚 APP 卷材防水层 0.35kN/m²
20mm 厚水泥砂浆找平层 0.02×20=0.40kN/m²
120mm 厚水泥膨胀珍珠岩 0.12×10=1.20kN/m²
20mm 厚板底抹灰 0.02×17=0.34kN/m²
100mm 厚钢筋混凝土 0.10×25=2.5kN/m²
恒载小计 4.79kN/m²
4.3.1板型划分

图4-3 屋面板结构布置图
4.3.2 荷载分析
(1)gk2=4.79kN/m²
(2)板活荷载标准值为：2.0kN/m²
(3)板的恒荷载设计值：g=1.2gk2=5.748kN/m² , qk=1.4qk2=1.4×2.0=2.8kN/m²
4.3.3 板弯矩计算
根据不同支撑情况，整个屋盖可分为1，2双向板与3单向板
1 区格板：
l01/l02=0.545
g=5.75kN/m² q=1.4qk=1.4×2.0=2.8kN/m²
p=g+q=8.56kN/m² q/2=1.0kN/m²
g，=g+g/2=6.75kN/m²
单位板跨中弯矩：
m1=(0.053+0.2×0.0153)×6.75×3.6²+(0.0892+0.2×0.0210)×0.35×3.6²
=4.686+0.4236=5.101kN•m m2=(0.0153+0.2×0.053)×6.75×3.6²+(0.0210+0.2×0.0892)×0.35×3.6²
=2.126+0.176=2.30kN•m
kN•m
=-0.0785×8.56×3.6²=-6.191kN•m
2 区格板：
l01/l02=0.545 g=5.75kN/m² q=1.4qk=1.4×2.0=2.8kN/m²
p=g+q=8.56kN/m² q/2=0.35kN/m² g，=g+g/2=6.75kN/m²
m1=(0.0399+0.2×0.0093) ×6.75×3.6²+(0.0892+0.2×0.0210)×0.35×3.6²
=3.3+0.424=3.72kN•m
m2=(0.0093+0.2×0.0399) ×6.75×3.6²+(0.0210+0.2×0.0892)×0.35×3.6²
=1.342+0.176=1.518kN•m
kN·m
kN·m
3区格板：gk=4.79KN/m² qK=0.5kN/m² p=1.2gk+1.4qk=8.56kN/m²
跨中弯矩系数=1/10支座弯矩系数=-1/14
3区格板跨中：=3.72kN•m 支座：=-2.654kN•m
4.3.4 屋面板的配筋计算
双向板配筋：
板保护层厚度取 20mm，选用Φ8钢筋作为受力钢筋。
则短跨方向跨中截面有效高度：h0X =100-20-4=76mm
长跨方向跨中截面的有效高度：h0y =100-20-8-4=68mm
支座处 h0 =76mm。截面弯矩设计值不考虑折减。计算配筋量时，取内力臂系数
= 0.95则As筋计算结果下见表 4-7
3 区格板配筋计算表
截面
m(kN·m)

选配钢筋
实配钢筋（mm）
跨中
3.72
0.0472
0.9812
281.5
Φ8@150
335
支座
-2.654
0.0328
0.9892
196.9
Φ8@200
251

表4-7 屋面板的配筋计算
截面
h0(mm)
m(kN•m)
As（mm²）
配筋
实有 As（mm²）
跨 中

1
区 格
l01
方向

76
5.101
336
Φ8@150
335
l02
方向

68
2.30
152
Φ8@200
251

2
区 格
l01
方向

76
3.72
245
Φ8@150
335
l02
方向

68
1.518
100
Φ8@200
251

支座
1-2
76
-8.163
538
Φ12@150
754
1-1
76
-6.197
409
Φ12@200
505
2-2
76
-4.696
310
Φ10@200
393
1-2
76
-4.696
310
Φ10@200
393

4.4 楼梯设计

图4-4 楼梯结构平面布置图
取1号楼梯进行计算，底层层高 3.9m，踏步尺寸150mm×300mm 。采用C30混凝土。板采用HPB235级钢筋。楼梯均布活荷载标准值 q = 2.5kN/m²
4.4.1 梯段板设计
取板厚120mm，约为板斜长 1/30。板倾斜角 tanα=150/300=0.5，cosα=0.894，取 1m宽板带计算。
(1) 荷载计算
恒荷载
水磨石面层 (0.3+0.15)×0.65/0.3=0.98kN/m
三角形踏步 0.5×0.3×0.15×25/0.3=1.88kN/m
混凝土斜板 0.12×25/0.894=3.36kN/m
板底抹灰 0.02×17/0.894=0.38kN/m
小计 6.6kN/m
总荷载设计值 P=1.2×6.6+1.4×2.5=11.42kN/m
(2)截面设计
1板水平计算跨度 ln=3600mm，弯矩设计 m = 1/10pl2= 0.1×11.42 × 3.6² = 14.80
板有效高度 h0=120-20=100mm

选配 Φ12@150 AS =754mm²
分布筋每级踏步一根 Φ8
4.4.2 平台板设计
设平台板厚 h=80mm，取 1m 宽板带计算
恒荷载
水磨石面层 0.65kN/m
80mm 厚混凝土板 0.08×25=2.0kN/m
板底抹灰 0.02×17=0.34kN/m
小计 2.99kN/m
（1） 荷载计算
平台板的荷载计算：总荷载设计值 p=1.2×2.99+1.4×2.5=7.09kN/m
（2） 截面设计
计算跨度l0= 1.8 − 0.24 / 2 + 0.12 / 2 = 1.74
弯矩设计 m = =2.145kN • m
板的有效高度 h0=80-20=60mm

4.4.3 平台梁设计
设平台梁截面尺寸为 200mm×350mm
(1) 荷载计算
恒荷载
梁自重 0.20×(0.35-0.08)×25=1.62kN/m
梁侧粉刷 0.02×(0.35-0.08)×2×17=0.19kN/m
平台板传来 2.99×1.74/2=2.60kN/m
梯段板传来 6.6×3.6/2=11.88kN/m
小计 16.29kN/m
活荷载 2 .5×(3.6/2+1.74/2)=6.675kN/m
总荷载设计 p=1.2×16.29+1.4×6.675=28.89kN
(2) 截面设计 计算跨度：l0=1.05ln=1.05(3.6-0.24)=3.528m
弯矩设计值 m=1/8pl02=1/8×28.89×3.5282=44.95kN•m
剪力设计值 V=1/2pl0=1/2×28.89×3.528=50.96kN
截面按倒 L 型计算bf =b+5h=240+5×80=590mm，梁有效高度 h0=350-35=315mm。
经判别属第一类 T 型截面

选配 3Φ16 AS =60
