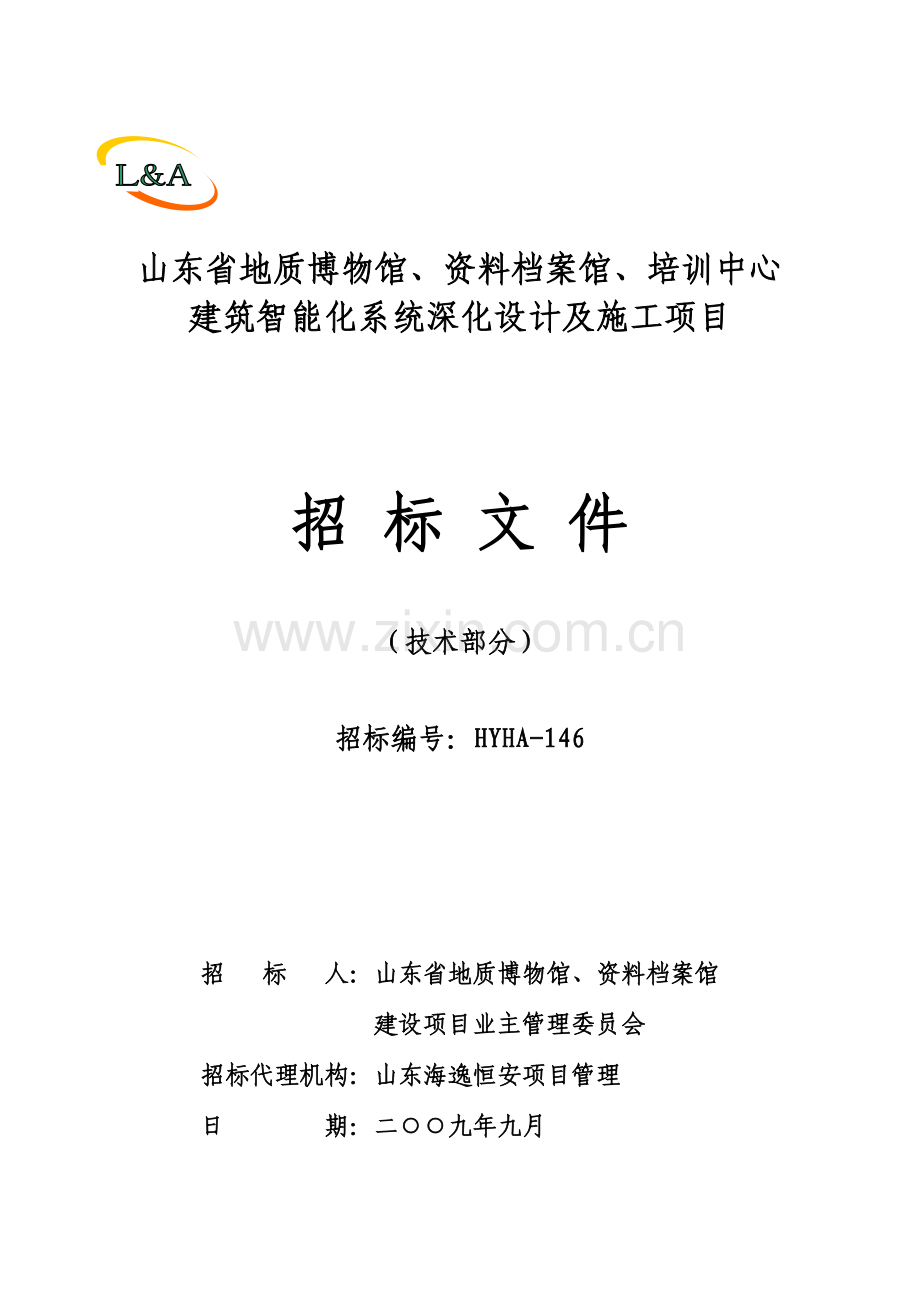

山东省地质博物馆、资料档案馆、培训中心建筑智能化系统深化设计及施工项目

招 标 文 件

（技术部分）

招标编号：HYHA-146

招 标 人：山东省地质博物馆、资料档案馆
建设项目业主管理委员会
招标代理机构：山东海逸恒安项目管理
日 期：二○○九年九月

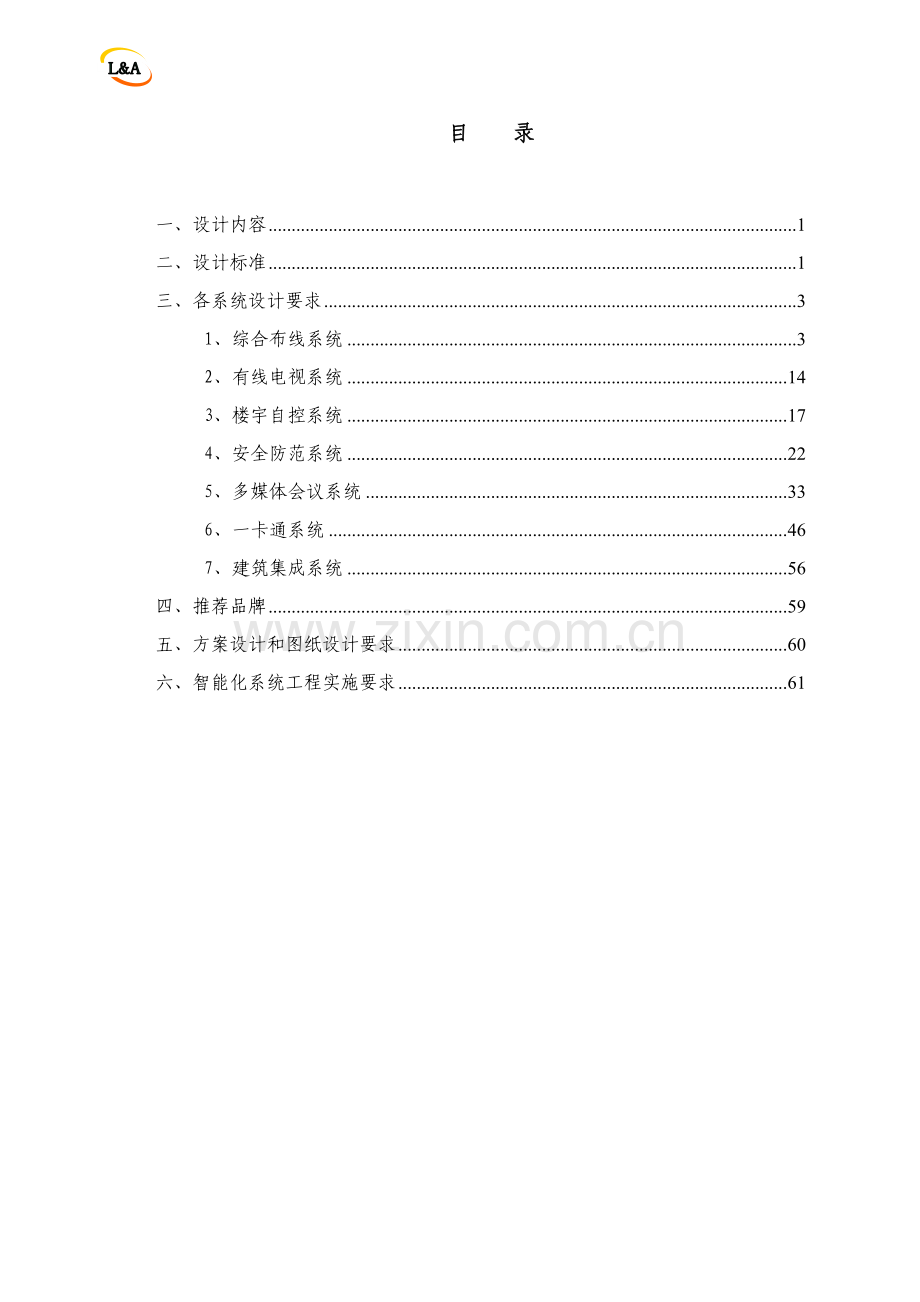

目 录

一、设计内容 1
二、设计标准 1
三、各系统设计要求 3
1、综合布线系统 3
2、有线电视系统 14
3、楼宇自控系统 17
4、安全防范系统 22
5、多媒体会议系统 33
6、一卡通系统 46
7、建筑集成系统 56
四、推荐品牌 59
五、方案设计和图纸设计要求 60
六、智能化系统工程实施要求 61

招标技术要求

山东省地质博物馆资料档案馆工程在济南市东部新城区，城市主干道经十路以南，旅游路以北，龙洞路以西，地上21层，地下一层，总建筑面积约41700㎡。
一、设计内容
本大楼共分四部分：1、博物馆部分；2、国土厅部分；3、国家督察局部分；4、酒店部分。智能化系统共设以下多个系统。
1、综合布线系统(包含1、博物馆部分；2、国土厅部分；3、国家督察局部分)
2、有线电视系统(包含1、博物馆部分；2、国土厅部分；3、国家督察局部分)
3、楼宇自控系统(包含1、博物馆部分；2、国土厅部分；3、国家督察局部分)
4、安全防范系统(包含1、博物馆部分；2、国土厅部分；3、国家督察局部分)
(1) 电视监控系统
(2) 入侵报警系统
(3) 电子巡更系统
(4) 电子大屏幕系统
5、多媒体会议系统(包含1、博物馆部分；2、国土厅部分；3、国家督察局部分)
6、智能一卡通系统(包含1、博物馆部分；2、国土厅部分；3、国家督察局部分；4、酒店部分)
(1) 门禁系统
(2) 停车场管理系统
7、建筑集成系统(包含1、博物馆部分；2、国土厅部分；3、国家督察局部分；4、酒店部分)
二、设计标准
山东省地质博物馆资料档案馆智能化系统应按本招标文件技术规格书要求标准和规范最新版本进行设计、制造和安装调试，本技术规格书中使用标准以下，包含，但不仅限于以下内容：
(1) GB/T50314－ 《智能建筑设计标准》
(2) GB 50311- 《综合布线系统工程设计规范》
(3) GB 50312- 《综合布线系统工程验收规范》
(4) JGJ/T16 《民用建筑电气设计规范》
(5) GB 50054 《低压配电设计规范》
(6) GBJ/232 《电气装置安装工程施工及验收规范》
(7) GB 50300 《建筑工程施工质量验收统一标准》
(8) GB 50303 《建筑电气安装工程施工质量验收规范》
(9) GBJ42—81 《工业企业通讯设计规范》
(10) GB6830-86 《电信线路遭受强电线路危险影响许可值》
(11) GB50371- 《厅堂扩声系统设计规范》
(12) GB4959-1995 《厅堂扩声特征测量方法》
(13) GB/T15381 《会议系统电及音频性能要求》l
(14) GBl2060-89 《声系统设备通常术语解释和计算方法》
(15) GB/T 14947 《声系统设备互连优选配接值》
(16) GB/T 14947 《声系统设备互连用连接器应用》
(17) GB/T15135 《广播及类似用途声系统设备互连用连接器应用》
(18) GB/T 15644 《视听系统设备互连用连接器应用》
(19) GB/T 15859 《视听、视频和电视系统中设备互连优选配接值》
(20) GB9002-1996 《视听、视频和电视设备及系统通常术语解释》
(21) GB/T14476 《客观评价厅堂语言可懂度“RASTI”法》
(22) GBJ19 《采暖、通风和空气调整设计规范》
(23) GB50348- 《安全防范工程技术规范》
(24) GA/T74 《安全防范系统通用图形符号》
(25) GA/T75 《安全防范工程程序和要求》
(26) GA 308 《安全防范系统验收规范》
(27) GA/T 367 《安防视频监控系统技术要求》
(28) GB 50198 《民用闭路监视电视系统工程技术规范》
(29) GB 7401 《彩色电视图象质量主观评价方法》
(30) GB12663 《入侵报警控制器通用技术条件》
(31) GB10408.1 《入侵探测器通用技术条件》
(32) GA/T 368 《入侵报警系统技术要求》
(33) GB/T 14916 《识别卡物理特征》
(34) GB/T 15120 《识别卡统计技术》
(35) GB/T 17553 《识别卡无触点集成电路卡》
(36) GB 50200-94 《有线电视系统工程技术规范》
(37) GY/T 106 《有线电视系统技术规范》
(38) GY/T 121 《有线电视系统测量方法》
(39) GBJ120-88 《工业企业公共天线电视系统设计规范》
(40) GB6501-86 《30MHz-1GHz 声音和电视信号电缆分配系统》
(41) GB/T16680 《软件文档管理指南》
(42) GB 50169 《电气安装工程接地装置施工验收规范》
(43) GB 50166 《火灾自动报警系统施工及验收规范》
(44) GB 50174 《电子计算机机房设计规范》
(45) GB/T2887 《电子计算机场地通用规范》
(46) GB 6650 《计算机机房用活动地板技术条件》
(47) GB/T17544 《信息技术软件包质量要求和测试》
(48) GB 50057 《建筑物防雷设计规范》

三、各系统设计要求
1、综合布线系统
本大楼综合布线系统设三部分：1、博物馆部分；2、国土厅部分；3、国家督察局部分。
以上三部分各自独立，各自有各自机房(总配线间)，还要考虑到以后互联，以国土厅机房为中心，分别向博物馆、国家督察局引2根六芯万兆光纤(内网、外网)，以实现数据业务互连互通，博物馆、国家督察局也能够自行组网。
语音部分由运行商提供入户单元，设在地下室，由地下室分别向博物馆、国家督察局、国土厅弱电间引入3类大对数线缆，地下室三个单位语音主配线架全部用机柜分开，各自管理各自机柜。
各单位数据业务：
博物馆：以博物馆机房(暂定四楼中间管理室房间)为中心，向各弱电间引入2根12芯万兆光纤，实现主干万兆数据连接，每层设一个弱电间，水平区分为语音、内网、外网三种类型数据点，全部采取六类系统，其中语音和外网采取非屏蔽系统，内网采取屏蔽系统，完全物理隔离，在弱电间，水平侧配线架全部采取RJ-45快捷式配线架、主干大对数采取110式配线架，光纤接口箱采取LC接口，全部用成品跳线进行连接。
信息点设计标准：各展览大厅全部设语音、内网、外网信息点，着重考虑了AP点设置，具体参见点表。

楼层
房间功效
电话点数
无线AP（外网）
光纤点数
数据点数（内网）
数据点数（外网）
累计
一层
临时展厅
2
2

2
2

地球厅
2
2

2
2

政务大厅
11
2

10
10

政务大厅办公室
3

3
2

博物馆门厅
2
2

2
2

大堂
4

消防控制中心
2

2
2

小计
26
8

21
20
75
二层
矿物岩石厅
2
2

2
2

资源分布厅
2
2

2
2

临时展厅（北）
2
2

2
2

临时展厅（南）
1
1

1
1

制作室
2

2
2

小计
9
7

9
9
34
三层
国土资源综合厅
2
2

2
2

古生物奇石厅
2
2

2
2

地质环境厅
1
1

1
1

临时展厅
1
1

1
1

临时展厅
1
1

1
1

小计
7
7

7
7
28
四层
管理室(北间)
10

10
10

管理室(中间暂定机房)
2

10
10

管理室(南间)
10

10
10

小计
22
0

30
30
82

累计
64
22

67
66
219

国土厅：以国土厅机房(13层北部)为中心，向各弱电间引入2根12芯万兆光纤，实现主干万兆数据连接，每层设一个弱电间(语音设在7—F轴弱电间，内网和外网设在楼梯口工具间，在弱电间内分别设内网和外网机柜)，水平区分为语音、内网、外网三种类型数据点，全部采取六类系统，其中语音和外网采取非屏蔽系统，内网采取屏蔽系统，完全物理隔离，工作区光纤桌面点由主机房直接接入，采取四芯光纤，LC接口。在弱电间，水平侧配线架全部采取RJ-45快捷式配线架、主干大对数采取110式配线架，光纤接口箱采取SC接口，全部用成品跳线进行连接。
信息点设计标准：领导办公室设3个语音、4个内网、2个外网；休息室设1个内网、1个外网、2个语音(床头和卫生间)；大房间按4个语音、6个内网、6个外网设计，小房间按3个语音、3个内网、2个外网设计，会议室设语音、内网、外网信息点，还设置了AP点；在电梯厅周围休息缓冲区设AP点。具体参见点表。

楼层
房间功效
电话点数
无线AP（外网）
光纤点数
数据点数（内网）
数据点数（外网）
累计
地下一层
大工具间
2

1

小工具间
2

1

高压配电
2

1

低压配电
2

1

空调机房
2

1

小计
10
0
0
0
5
15
四层
自助餐厅
4
4

8

IC卡充值管理室
4

4

接待餐厅
1
1

2

厅领导接待餐厅
1
1

2
2

配餐间
2

小计
12
6
0
2
16
36
十三层
综合办
2

4
2

电子政务系统运行维护
8

16
16

值班室
2

4
2

监控室
2

14
6

中心机房
6

UPS电池组
1

1
1

消防
1

空调机房
1

1
1

预留房间(2间)
4

8
4

机房(中间大房间)
2

电梯厅

2

财务科
2

6
6

资料档案室
2

4
2

主任办公室(4间)
8

16
8

中心办公室
2

4
2

网络维护
4

8
8

网络科
4

8
8

信息开发科
4

8
8

综合技术科
4

10
10

小计
59
2
0
112
84
257
十四层
会议室
1
1

4
2

电梯厅

2

小办公室(10间)
30

30
20

大办公室(9间)
36

54
54

小计
67
3
0
88
76
234
十五层
会议室
1
1

4
2

电梯厅

2

大办公室(9间)
36

54
54

小办公室(10间)
30

30
20

小计
67
3

88
76
234
十六层
会议室
1
1

4
2

电梯厅

2

大办公室(9间)
36

54
54

小办公室(10间)
30

30
20

小计
67
3
0
88
76
234
十七层
会议室
1
1

14
2

电梯厅

2

大办公室(10间)
40

60
60

小办公室(8间)
24

24
16

小计
65
3
0
98
78
244
十八层
大办公室(4间)
16

24
24

小办公室(5间)
15

15
10

会议室
1
1

4
2

电梯厅

2

领导办公室(5间)
15

20
10

领导休息室(5间)
10

5
5

小计
57
3
0
68
51
179
十九层
厅长办公会议室（视频）
2
2

18
4

控制室
1

1

1

党组会议室
2

4
2

接待室
1

1

电梯厅

2

小办公室(3间)
9

9
6

大办公室
4

6
6

领导办公室(3间)
9

12
6

领导办公室
4

4
2

领导休息室(4间)
8

4
4

领导接待室
1

1
1

主任办公室
2

2
1

小计
43
4
1
60
34
141
二十层
大办公室(4间)
16

24
24

小办公室(5间)
15

15
10

会议室
1
1

4
2

电梯厅

2

领导办公室(5间)
15

20
10

领导休息室(5间)
10

5
5

小计
57
3
0
68
51
179
二十一层
控制室
1

1

1

大会议室
2
4

4
4

小计
3
4
1
4
5
16

累计
507
34
2
676
552
1769

国家督察局：以督察局机房(11层西北角)为中心，向各12层弱电间引入2根12芯万兆光纤，实现主干万兆数据连接，每层设一个弱电间，水平区分为语音、内网、外网三种类型数据点，全部采取六类系统，其中语音和外网采取非屏蔽系统，内网采取屏蔽系统，完全物理隔离，工作区光纤桌面点由主机房直接接入，采取四芯光纤，LC接口。在弱电间，水平侧配线架全部采取RJ-45快捷式配线架、主干大对数采取110式配线架，光纤接口箱采取LC接口，全部用成品跳线进行连接。
信息点设计标准：领导办公室设3个语音、4个内网、2个外网；休息室设1个内网、1个外网、2个语音(床头和卫生间)；大房间按4个语音、6个内网、6个外网设计，小房间按3个语音、4个内网、2个外网设计，会议室设语音、内网、外网信息点，还设置了AP点；在电梯厅周围休息缓冲区设AP点。具体参见点表。
楼层
房间功效
电话点数
无线AP（外网）
光纤点数
数据点数（内网）
数据点数（外网）
累计
十一层
信息化机房
2

20
20

文印室
2

2
2

司机
2

4
4

督察室(9间)
27

36
18

大办公室
4

6
6

领导办公室(4间)
12

16
8

领导休息室(4间)
8

4
4

档案室
2

2
2

电梯厅

2

小计
59
2
0
90
64
215
十二层
大会议室
2
2
1
4
4

审核处(3间)
9

12
6

调研处(3间)
9

12
6

财务室
3

4
2

办公室(5间)
15

20
10

中间大办公室
4

8
4

党组会议室
2
1

2
2

接待厅
1

2
1

领导办公室(3间)
9

12
6

领导休息室(3间)
6

3
3

电梯厅

2

小计
60
5
1
79
44
188

累计
119
7
1
169
108
403

关键产品性能指标要求
综合布线系统是连接本招标书要求全部单体建筑及建筑群内部及外部语音，数据，监控图像，显示信号及多媒体信号传输通道，它不仅必需满足目前业务处理需求，更需要考虑以后通讯及网络发展需求。综合布线系统必需符合国际标准ISO/IEC11801 Edition2.0，EIA\TIA-568B对六类铜缆布线及各子系统要求。
数据传输主干系统(光纤)
数据传输主干系统，要求采取6/12芯多模室内光缆，多模光缆要求采取符合ISO 11801国际综合布线标准，能够支持10G万兆以太网，并满足IEEE802.3ae相关下一代多模光纤技术标准。并提供UL试验室DMD认证证书。
除必需符合以上技术标准外，所用材料还必需符合IEC对抗拉力，压力和拉力承受标准。光纤具体要求以下：
1) 光纤芯径：50µm/125多模光缆
2) 支持从10/100/1000Mbps及万兆位以太网应用。
3) 光缆须经UL试验室DMD测试认证。
4) 光缆符合OFNR级主干光缆阻燃要求。
5) 光纤应符合Bellcore,TIA/EIA-492及ISO11801标准。并符合TIA/EIA-455 商业楼宇布线标准。
6) 所用材料还必需符合IEC对抗拉力，压力和拉力承受标准。
7) 所选择多模光缆传输特征参数以下

标称波长(nm)
最大衰减(dB/km)
50/125µm
室内多模光纤
850
3.0
1300
1.5

语音传输主干子系统(大对数线缆)
室内语音主干采取三类大对数(25/100对)非屏蔽UTP双绞线铜缆。按语音点1:1.5百分比配置铜缆线对数。
1) 承包单位应根据图纸和规格说明所表示提供24AWG非屏蔽双绞铜电缆(UTP)作为大厦垂直主干电缆。电缆须满足电话及电信系统需要，其最大直流电阻不超出9.38欧姆。
2) 垂直主干电缆应为25/100对型式。
3) 电缆符合CMR级主干电缆阻燃等级要求。
4) 电缆应符合EIA／TIA－568B标准及ISO／IEC／TIA标准第三类UTP要求，提供话音级垂直主干配线。
数据及语音水平子系统
依据TIA/EIA-568B水平线独立应用标准，水平子系统采取符合TIA/EIA 568-B和ISO 11801等国际标正确定六类铜缆指标值；铜缆信息点为全六类配置(内网采取FTP，外网及语音采取UTP)，含有较高性能价格比，既考虑到经济性又兼顾到未来网络发展需求。每个信息点能够灵活应用，可随时转换接插电话、微机或数据终端，并可伴随用户深入应用需求，经过对应同一厂家适配器或转换设备，满足门禁系统、视频保安监控(CCTV)，宽带视频信号有线电视(CATV)，和多媒体会议电视等系统传输应用。除必需符合对全部产品要求标准外，必需符合EMC标准电磁兼容性要求。
本系统各光纤到桌面信息点，光纤到桌面要求采取LC连接头，光纤信息出口耦合器要求带有尾纤盘，要求采取四芯室内一般多模光缆，光缆要求和垂直主干中多模光缆要求一致。
水平布线是整个布线系统关键部分，它将干线子系统线路延伸到用户工作区。
1) 水平子系统由各信息插座，每层配线设备至信息插座配线电缆、楼层配线设备和路线等组成。
2) 语音及数据水平布线采取带线对隔离器，含有一字或其它隔离方法4对六类23AWG非屏蔽双绞线(UTP)和屏蔽双绞线(FTP)，并符合CMR防火等级。
3) 带宽：≥ 250MHz；为节省安装空间，单根六类UTP外径不超出6mm。
4) 水平子系统电缆长度为90米以内。六类双绞线最大直流电阻不超出9.38W/100m。
5) 接线标准采取TIA/EIA 568B标准。
6) 六类四对铜缆提供UL试验室认证其符合六类标准TIA/EIA CAT6性能要求证书。
7) 提供UL对六类信道链路支持最高6次连接,最少4次连接认证证书，并确保其连接链路符合TIA/EIA CAT6标准对系统性能要求。
8) 现在100Mbps快速以太网很流行,考虑到以后网络发展趋势,传输介质必需适应100BASE-TX；ATM(155MBPS)协议、1000BASE－T、1000BASE－TX和更高需求。
9) 四次连接时六类信道性能最少应符合以下要求，其中参数为和最新六类标准相比较最差线对余量(1-250MHz)。
关键参数
和六类标准比较余量
Insertion Loss
3.0%
Pr-Pr NEXT
5.0dB
PSNEXT
5dB
PSELFEXT
4.0dB
Return Loss
4.0dB

数据及语音信息插座
数据及语音信息插座包含光纤信息插座及铜缆信息插座。
光纤插座
对于光纤到桌面，必需采取LC连接头，光纤信息插座应含有前面施工并带有尾纤盘，光纤信息模块耦合器可和铜缆信息插座共用面板。光纤模块应能够和铜缆模块混合安装在同一86型标准面板上。
铜缆插座
采取六类信息插座(CAT6)，能够满足高速数据及语音信号传输，传输参数可测试到250MHz。信息模块应含有在同一面板上任选90度(垂直)或45度(斜角)安装方法，而无需更换尤其面板，信息模块应带有显著语音及数据标识，信息面板要求采取系列86英式面板。
1) 除尤其注明外，为模组成式8针RJ45插座。电缆连接须按TIA/EIA 568B标准实施。
2) 面板颜色为白色。
3) 各信息插座输出口须为模块式结构，方便更换及维护。
4) 提供对应信息插座，并提供话音/数据识别符号。除尤其注明外，4对双绞电缆均需端接妥当。
5) 电气性能达成六类标准TIA/EIA CAT6要求，测试指标达成250MHz.
6) 其中安装六类信息模块具体参数要求以下。
Y 规格：六类，RJ45模块插座
Y 标准：ISO/IEC 11801: Ed2.0
Y 绝缘阻抗：不低于500ＭΩ
Y 拔插寿命： >750次
Y 接点阻抗：≤20mW
Y 电流：1.5A
Y 材料：全部塑料材料符合UL 94 V -0
管理子系统
在各楼层分配线间采取标准19英寸机柜安装配线架及对应网络设备。全部机柜均采取19”标准机柜，内备风扇、电源及门锁并应考虑以后网络设备放置，数据总配线架采取光缆和数据主干光缆相连。
分配线间水平子系统方面配线架采取模块式配线架来管理水平数据铜缆信息点。语音水平及垂直主干方面要求采取110 机柜型安装六类铜缆配线架管理，并配有足够安装背板，连接块和标签条。
光纤采取19英寸机柜式光纤配线架，能够端接多芯单/多模光纤。在各个子配线间全部采取标准19英寸机柜式安装全部配线架及对应网络设备。
光纤接头及对应耦合器应采取较优异高性能，低衰耗，高密度型LC连接头，要求多模单个光纤接头衰耗为0.10dB，并能提供对应多长度LC对LC原装原厂光纤跳线。
楼层管理子系统应依据数据信息点按30%百分比配置原厂管理区六类RJ45铜缆跳线，长度尺寸适合。每个楼层分配线间配两条原厂LC-LC光纤跳线，长度尺寸适合。
实现配线管理,使用颜色编码,易于追踪和跳线。配线架具体要求以下：
语音主干配线架
语音主干配线架用于端接语音主干。
1) 规格：六类110系列100对配线架
2) 标准：TIA/EIA-568-B
3) 安装：19”机架式安装，配线缆管理器
4) 端接寿命：超出200次
5) 绝缘阻抗：不低于100ＭΩ
话音和数据铜缆模块配线架：
六类非屏蔽配线架采取模块化结构，RJ45模块采取配线架专用高集成度模块化设计技术，其每个配线架模块应集成6个RJ45信息端口。六类屏蔽配线架采取24口空配线架安装屏蔽模块。
1) 符合TIA/EIA-568-B对于六类标准要求。
2) 安装：19”机柜式安装，UTP配线架自带前后线缆管理器和色标，高度为2U(3.5英寸)
3) 端接寿命：最少200次
4) 插拔寿命：不少于750次
光缆配线架
1) 由配线架箱体、面板、耦合器及相关附件组成模块化抽屉式配线架。箱体高度不超出1U(1.75英寸)。
2) 支持LC双工光纤耦合器，采取双工LC小型光纤连接头时，可端接48芯单/多模光纤。
3) 配线架有足够空间确保光纤盘绕、固定和接续。应提供框架和相关轨道、托架、设环和现场组装接线屏所需全部部件。它应由光缆接头和特制水平跨接缆构组成。
4) 安装：19”机柜式安装，带光跳线管理器、色标和固定附件。
主设备间子系统
主设备间包含语音及数据住配线间，全部采取标准19英寸机柜安装配线架及对应网络设备。全部机柜均采取19”标准机柜，内备风扇、电源及门锁并应考虑以后网络设备放置。
数据主配线间总配线架采取光纤配线架及六类RJ45配线架和数据主干光缆/六类双绞线相连。其中六类RJ45配线架和管理子系统中数据铜缆配线架要求相同。
语音主配线间得总配线架采取110系列100对机柜型安装六类铜缆配线架(和管理子系统中语音配线架要求相同)管理，并配有足够安装背板，连接块和标签条。
光纤接头及对应耦合器应采取较优异高性能，低衰耗，高密度型小型光纤接头LC连接头，要求多模单个光纤接头衰耗为0.10dB，并能提供对应多长度LC对SC头原装原厂光纤跳线。
光纤配线架具体要求以下：
光缆配线架
1) 由配线架箱体、面板、耦合器及相关附件组成模块化抽屉式配线架。箱体高度不超出7英寸。
2) 支持LC、SC及ST双工光纤耦合器，采取双工LC小型光纤连接头时，可端接144芯单/多模光纤。
3) 配线架有足够空间确保光纤盘绕、固定和接续。应提供框架和相关轨道、托架、设环和现场组装接线屏所需全部部件。它应由光缆接头和特制水平跨接缆构组成。
4) 安装：19”机柜式安装，带光跳线管理器、色标和固定附件。
工作区子系统
由多种原厂跳线组成。数据采取六类RJ45系列厂家原装跳线。经过接插件方法跳线抵达水平系统语音和数据系统之交换。
工作区应依据数据信息点按2:1比率配置原厂工作区跳线，长度尺寸适合。
信息插座要能够满足高速数据及语音信号传输，信息模块应含有任选90度(垂直)或45度(斜角)安装类型，可在标准86系列国家标准面板上自由转换上述不一样安装方法，而无需尤其面板。信息模块上可安装不一样颜色标识以区分数据点或语音点，安装简单、快速。
对于光纤到桌面，采取LC光纤模块，光纤模块含有保护盖，并可和铜缆信息模块混合安装在同一面板上。
光纤跳线规格：
多模50/125µm LC-SC光纤跳线
多模50/125µm LC-LC光纤跳线

2、有线电视系统
2.1、系统关键功效
整个CATV网络全部设备，含有双向传输功效。能适应以后数据业务及多媒体业务在有线网上多方面应用，为信息传输及以后发展提供一个优化网络平台。
2.2、关键设备及其技术要求
l 频率范围：45MHZ-860MHZ
l 载噪比：C/N>49dB
l 载波互调比：IM＞63dB
l 交扰调制比：CM＞49dB
l 信号交流声比：＞57dB
l 微分增益：＜10%
l 微分相位：＜10
l 四波成份：＜7%或-32dB
l 色/亮度相延差：＜100ns
l 频度内频率特征＋2(频率改变2.5MHZ)
l 用户终端电平指标：电视信号输出电平为64±4db
l 图像等级：4级以上
2.3、设计说明
l 信号源包含两部分，济南有线电视台信号和自办节目信号。
l 系统采取860MHz双向邻频传输系统，传输干线均采取SYWV-75-9P4同轴电缆，用户分配网络为分配-分支-分支器方法，输出口电平要求64±4dB，图像清楚度应在四级以上。
l 本工程在办公区域基础上每个房间1个电视点。
l 机房内设专用配电箱，电源由变电站以专用电缆引来。
具体参见点表。
办公区域(博物馆、国土厅、国家督察局)点表
楼层
房间功效
有线电视
地下一层
大工具间
1
小工具间
1

小计
2
一层
临时展厅
2
地球厅
2
政务大厅
2
消防控制中心
1

小计
7
二层
矿物岩石厅
2
资源分布厅
2
临时展厅（北）
1
临时展厅（南）
1
制作室
1

小计
7
三层
国土资源综合厅
2
古生物奇石厅
2
地质环境厅
2
临时展厅
1
临时展厅
1

小计
8
四层
管理室(2间)
2
管理室(暂定机房)
1
午餐厅
5
接待餐厅
1
厅领导接待餐厅
1

小计
10
十一层
文印室
1
司机
1
督察室(9间)
9
大办公室
1
领导办公室(4间)
4
领导休息室(4间)
4
档案室
1

小计
21
十二层
大会议室
1
审核处(3间)
3
调研处(3间)
3
财务室
1
办公室(4间)
4
中间大办公室
1
党组会议室
1
接待厅
1
领导办公室(3间)
3
领导休息室(3间)
3

小计
21
十三层
综合办
1
电子政务系统运行维护
1
值班室
1
监控室
1
预留房间(2间)
2
预留房间(中间大房间)
1
财务科
1
资料档案室
1
主任办公室(3间)
3
中心办公室
1
网络维护
1
网络科
1
信息开发科
1
综合技术科
1

小计
17
十四层
会议室
1
小办公室(10间)
10
大办公室(9间)
9

小计
20
十五层
会议室
1
大办公室(9间)
9
小办公室(10间)
10

小计
20
十六层
会议室
1
大办公室(9间)
9
小办公室(10间)
10

小计
20
十七层
会议室
1
大办公室(10间)
10
小办公室(8间)
8

小计
19
十八层
大办公室(4间)
4
小办公室(5间)
5
会议室
1
领导办公室(5间)
5
领导休息室(5间)
5

小计
20
十九层
控制室
1
党组会议室
1
接待室
1
小办公室(3间)
3
大办公室
1
领导办公室(3间)
3
领导办公室
1
领导休息室(4间)
4
领导接待室
1
主任办公室
1

小计
17
二十层
大办公室(4间)
4
小办公室(5间)
5
会议室
1
领导办公室(5间)
5
领导休息室(5间)
5

小计
20
二十一层
控制室
1
文体室
4

小计
5

累计
234

3、楼宇自控系统
楼宇自控系统将建筑物内电力、照明、空调、给排水、送排风等设备或系统纳入统一管理平台，实现集中管理、分散控制，并组成综合管理系统，能够达成节能降耗、提升效率、方便管理、延长设备使用寿命目标。
控制内容
l 冷热源监控系统：冷水机组3台、冷冻水循环泵4台、冷却塔4台、冷却水循环泵4台、换热器2台、热循环水泵3台及其它辅助设备；
l 空调/新风监控系统：新风机组51台；
l 送排风监控系统：风机11台；
l 给排水系统：集水坑15个、污水泵30台；
l 变配电系统：变压器4台，检测其温度报警；
l 照明系统：建筑物内全部走廊、公共区域照明及室外泛光照明等；
l 电梯系统：电梯4部。
（1）冷热源系统
经过对制冷机和换热站监控，由系统按天天预先编排程序对以上所述设备进行优化控制，具体功效以下：
l 控制冷冻机启停；监测冷冻机运行状态、故障报警、远控状态；
l 控制各水路相关蝶阀，监视阀门开关状态、水流状态。
l 控制冷冻水泵启停；监测冷冻水泵运行状态、故障报警、手自动状态、水流状态；
l 控制冷却水泵启停；监测冷却水泵运行状态、故障报警、手自动状态、水流状态；
l 控制冷却塔风机启停、监测冷却风机运行状态、故障报警、手自动状态；
l 测量冷冻水供/回水间经典压差；冷冻水供/回水温度；冷冻水供/回水流量；冷冻水供/回水压力；冷却水供/回水温度；
l 经过量度冷冻水总供/回水温度和回水流量，计算出空调系统冷负荷；
l 依据实际冷负荷和冷冻机运行时间累计来决定冷冻机启停组合、台数及工况组合，方便达至最好节能状态；
l 控制冷冻水旁通阀开度，以维持要求压差；
l 设备运行状态、故障报警显示及次序启停控制；
l 热交换器能按设定出水温度自动控制进汽或水量；
l 控制热交换器进汽或水阀和热水循环泵联锁；
l 控制采暖水泵启停；
l 监测采暖水泵运行状态、故障报警；
l 各联动设备启停程序包含一个可调整延迟时间功效，方便配合冷冻系统内各装置特征。
l 对冷机控制宜采取网关通讯形式。
（2）新风机组
监控功效以下：
l 监测风机手/自动转换状态，确定新风机组风机现是否处于楼宇自控系统控制之下；
l 当机组处于楼宇自控系统控制时，可控制风机启停；
l 监测风机电气运行状态；
l 监测送风机压差状态，确定风机机械部分是否已正式投入运行，可区分机械部分和电气部分故障报警；
l 监测防冻开关状态
