黄河内蒙古防凌应急分洪工程可行性研究报告.doc

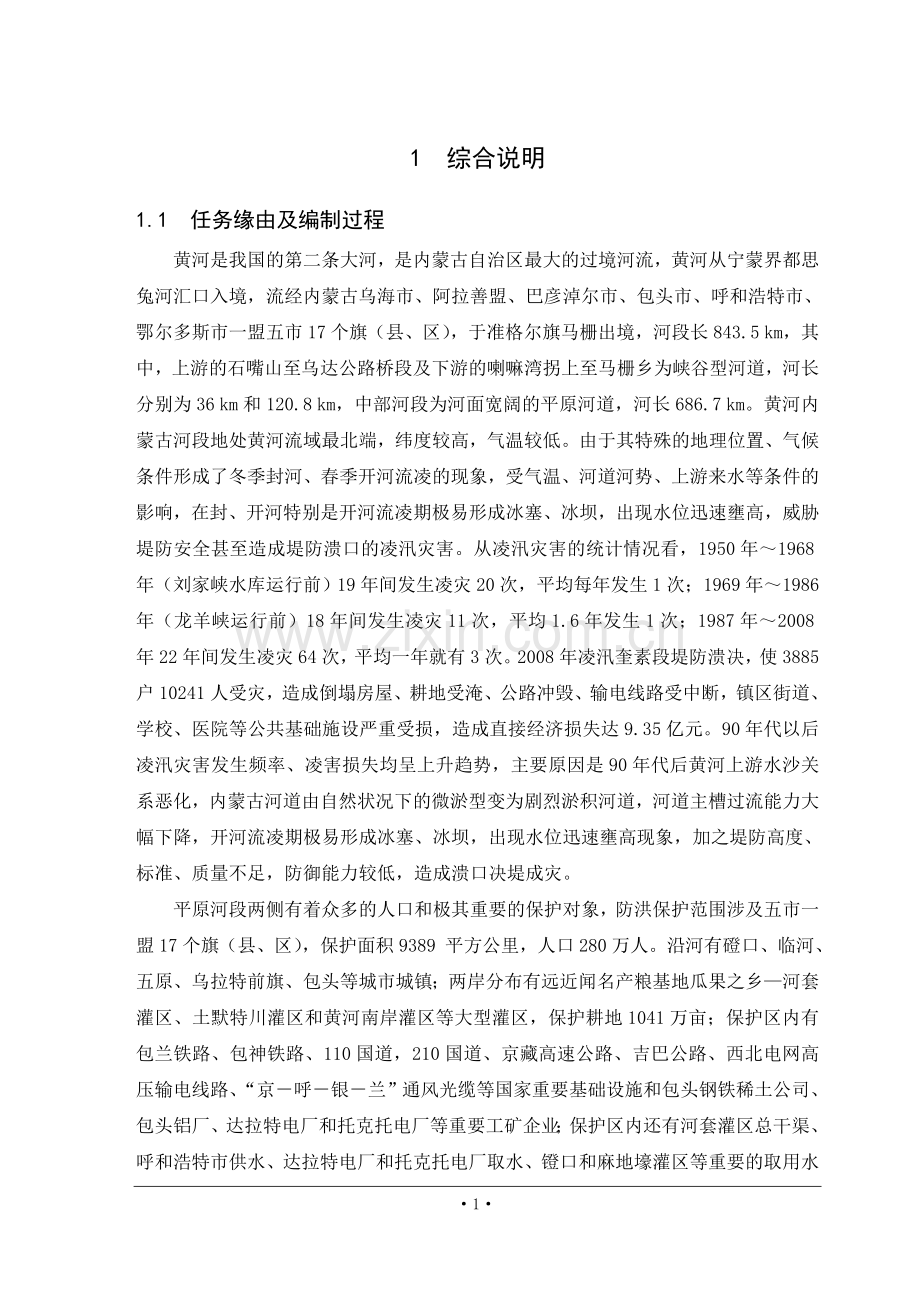

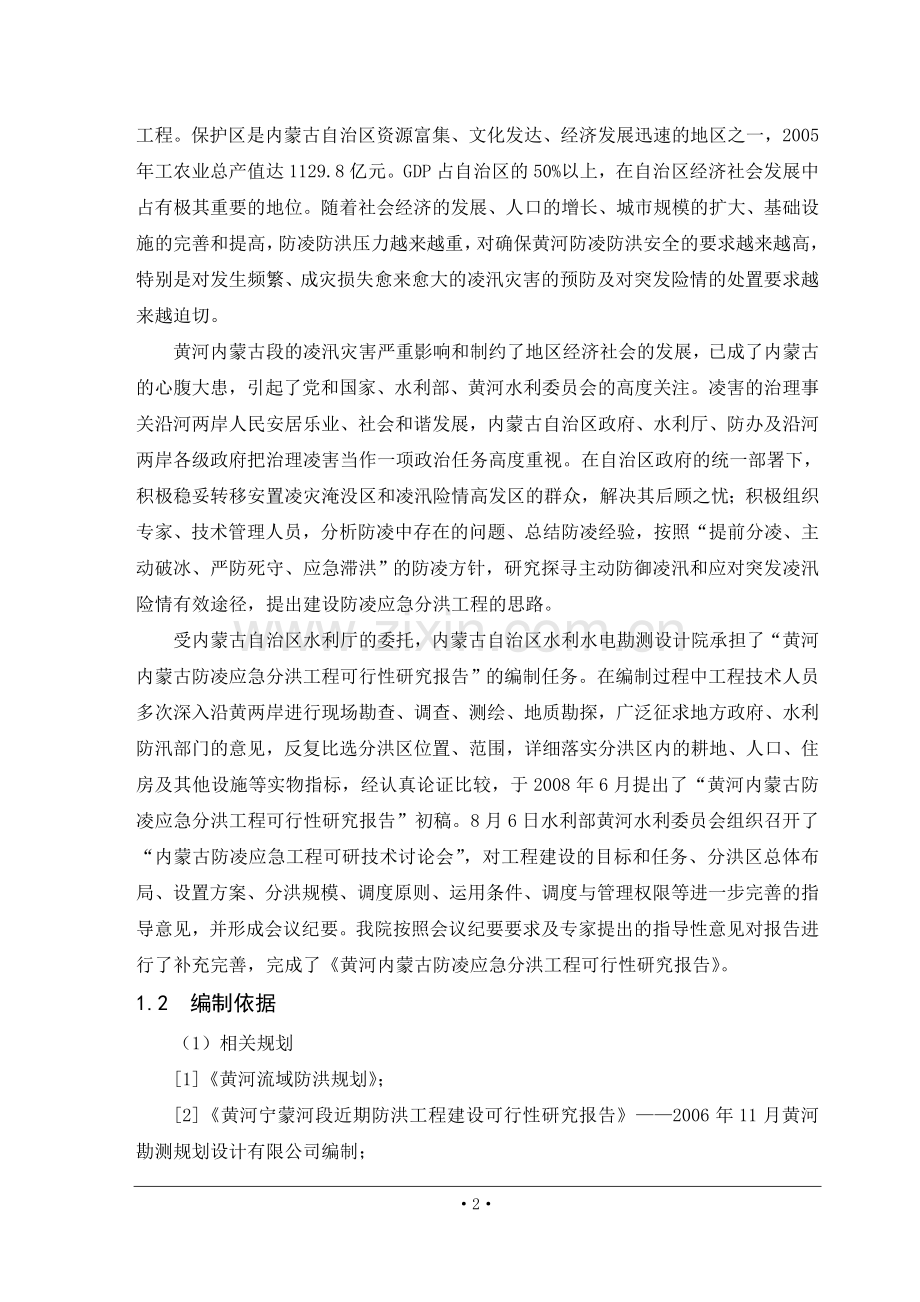

1 综合说明1.1 任务缘由及编制过程黄河是我国的第二条大河，是内蒙古自治区最大的过境河流，黄河从宁蒙界都思兔河汇口入境，流经内蒙古乌海市、阿拉善盟、巴彦淖尔市、包头市、呼和浩特市、鄂尔多斯市一盟五市17个旗（县、区），于准格尔旗马栅出境，河段长843.5km，其中，上游的石嘴山至乌达公路桥段及下游的喇嘛湾拐上至马栅乡为峡谷型河道，河长分别为36km和120.8km，中部河段为河面宽阔的平原河道，河长686.7km。黄河内蒙古河段地处黄河流域最北端，纬度较高，气温较低。由于其特殊的地理位置、气候条件形成了冬季封河、春季开河流凌的现象，受气温、河道河势、上游来水等条件的影响，在封、开河特别是开河流凌期极易形成冰塞、冰坝，出现水位迅速壅高，威胁堤防安全甚至造成堤防溃口的凌汛灾害。从凌汛灾害的统计情况看，1950年1968年（刘家峡水库运行前）19年间发生凌灾20次，平均每年发生1次；1969年1986年（龙羊峡运行前）18年间发生凌灾11次，平均1.6年发生1次；1987年2008年22年间发生凌灾64次，平均一年就有3次。2008年凌汛奎素段堤防溃决，使3885户10241人受灾，造成倒塌房屋、耕地受淹、公路冲毁、输电线路受中断，镇区街道、学校、医院等公共基础施设严重受损，造成直接经济损失达9.35亿元。90年代以后凌汛灾害发生频率、凌害损失均呈上升趋势，主要原因是90年代后黄河上游水沙关系恶化，内蒙古河道由自然状况下的微淤型变为剧烈淤积河道，河道主槽过流能力大幅下降，开河流凌期极易形成冰塞、冰坝，出现水位迅速壅高现象，加之堤防高度、标准、质量不足，防御能力较低，造成溃口决堤成灾。平原河段两侧有着众多的人口和极其重要的保护对象，防洪保护范围涉及五市一盟17个旗（县、区），保护面积9389 平方公里，人口280万人。沿河有磴口、临河、五原、乌拉特前旗、包头等城市城镇；两岸分布有远近闻名产粮基地瓜果之乡河套灌区、土默特川灌区和黄河南岸灌区等大型灌区，保护耕地1041万亩；保护区内有包兰铁路、包神铁路、110国道，210国道、京藏高速公路、吉巴公路、西北电网高压输电线路、“京呼银兰”通风光缆等国家重要基础设施和包头钢铁稀土公司、包头铝厂、达拉特电厂和托克托电厂等重要工矿企业；保护区内还有河套灌区总干渠、呼和浩特市供水、达拉特电厂和托克托电厂取水、镫口和麻地壕灌区等重要的取用水工程。保护区是内蒙古自治区资源富集、文化发达、经济发展迅速的地区之一，2005年工农业总产值达1129.8亿元。GDP占自治区的50%以上，在自治区经济社会发展中占有极其重要的地位。随着社会经济的发展、人口的增长、城市规模的扩大、基础设施的完善和提高，防凌防洪压力越来越重，对确保黄河防凌防洪安全的要求越来越高，特别是对发生频繁、成灾损失愈来愈大的凌汛灾害的预防及对突发险情的处置要求越来越迫切。黄河内蒙古段的凌汛灾害严重影响和制约了地区经济社会的发展，已成了内蒙古的心腹大患，引起了党和国家、水利部、黄河水利委员会的高度关注。凌害的治理事关沿河两岸人民安居乐业、社会和谐发展，内蒙古自治区政府、水利厅、防办及沿河两岸各级政府把治理凌害当作一项政治任务高度重视。在自治区政府的统一部署下，积极稳妥转移安置凌灾淹没区和凌汛险情高发区的群众，解决其后顾之忧；积极组织专家、技术管理人员，分析防凌中存在的问题、总结防凌经验，按照“提前分凌、主动破冰、严防死守、应急滞洪”的防凌方针，研究探寻主动防御凌汛和应对突发凌汛险情有效途径，提出建设防凌应急分洪工程的思路。受内蒙古自治区水利厅的委托，内蒙古自治区水利水电勘测设计院承担了“黄河内蒙古防凌应急分洪工程可行性研究报告”的编制任务。在编制过程中工程技术人员多次深入沿黄两岸进行现场勘查、调查、测绘、地质勘探，广泛征求地方政府、水利防汛部门的意见，反复比选分洪区位置、范围，详细落实分洪区内的耕地、人口、住房及其他设施等实物指标，经认真论证比较，于2008年6月提出了“黄河内蒙古防凌应急分洪工程可行性研究报告”初稿。8月6日水利部黄河水利委员会组织召开了“内蒙古防凌应急工程可研技术讨论会”，对工程建设的目标和任务、分洪区总体布局、设置方案、分洪规模、调度原则、运用条件、调度与管理权限等进一步完善的指导意见，并形成会议纪要。我院按照会议纪要要求及专家提出的指导性意见对报告进行了补充完善，完成了黄河内蒙古防凌应急分洪工程可行性研究报告。1.2 编制依据（1）相关规划1黄河流域防洪规划；2黄河宁蒙河段近期防洪工程建设可行性研究报告2006年11月黄河勘测规划设计有限公司编制；3黄河宁蒙河段2001年至2005年防洪工程建设可行性研究报告及2003年10月黄河水利委员会水利水电规划设计研究院编制；4黄河内蒙古段干流防洪规划2000年7月内蒙古自治区水利水电勘测设计院编制。（2）法律、法规1中华人民共和国水法2002年10月1日起施行；2中华人民共和国防洪法，1998年1月1日起施行；3中华人民共和国河道管理条例；4中华人民共和国水土保持法，1991年6月29日起施行；5中华人民共和国环境保护法，1989年12月；6中华人民共和国环境影响评价法，2003年9月；7内蒙古自治区水工程管理保护办法，1995年6月1日起施行；8内蒙古自治区水工程管理和保护范围划定标准，1995年10月8日；9内蒙古自治区实施中华人民共和国土地管理法办法；10其他有关的法律、条例。（3）执行的技术标准、规程、规范1防洪标准GB50201-94；2水利水电工程等级划分及洪水标准SL252-2000；3水利水电工程设计洪水计算规范SL44-2006；4堤防工程设计规范GB5028698；5堤防工程施工规范SL260-98；6堤防工程管理设计规范SL171-96；7碾压式土石坝设计规范SL274-2001；8灌溉与排水工程设计规范GB50288-99；9水闸设计规范SL265-2001；10水工建筑物抗冻设计规范SL211-98；11渠道防渗工程技术规范SL207-98；12蓄滞洪区设计规范送审稿；13蓄滞洪区建筑工程技术规范GB50181-93；14中华人民共和国水利部、财政部2004年7月29日印发的水利工程管理单位定岗标准（试点）、水利工程维修养护定额标准（试点）；15水利水电工程可行性研究报告编制规程DL5020-93；16其他有关的规程和规范。1.3 水文（1)水文测站及资料系列：设计采用水文站为黄河干流石嘴山蒲滩拐段的6个水文站，从上至下为石嘴山、磴口、巴彦高勒、三湖河口、昭君坟、头道拐，资料系列至2006年。（2）凌情特征：黄河内蒙古河段地处黄河流域最北端，纬度较高，气温较低，受气温影响出现冬季封冻、春季开河流凌的现象。一般于十一月中旬流凌，十二月上、中旬封冻，春季三月中、下旬开河，河段结冰期长达45个月。封河自下而上，而开河自上而下黄河自西南流向东北进入内蒙，造成内蒙段封河自下而上，而开河自上而下的规律。封、开河期受气温和流量变化以及河道边界条件的影响，易形成冰塞、冰坝等凌汛险情，造成堤防溃口凌汛灾害。开河流凌期易发生冰坝，由此引起的冰凌洪水表现为水位上涨快、水位高、持续时间短，一般15 h左右，最长2-3d。凌峰流量演进过程沿程增大。内蒙河段开河多为自上而下，由此决定了槽蓄水增量沿程逐渐释放的格局，同时凌峰在演进时沿程不断汇集水量，达到一定限度时，槽蓄水增量则急剧释放，凌峰也随之增大。三盛公至蒲滩拐段是冰情最严重的河段三盛公至蒲滩拐段，由于河道开阔，比降缓、流速小、气温低，较利于封冻，所以此段一般是内蒙黄河的首封段和最后开河段，也是内蒙冰情最严重的河段。（3）河道来水、淤积、过流变化河道汛期水量减少，大流量出现机率减小。河道由微淤变为严重淤积状态。河道平滩流量减少。（4）实测凌汛水位根据1953年2005年53年及2008年凌汛资料统计，黄河石嘴山蒲滩拐各水文站(断面)实测历年最高凌汛水位见表1-3-1。石嘴山蒲滩拐历年凌汛最高水位表1-3-1站名（断面）历年凌汛最高水位发生年水位(m，黄海)石嘴山196619671088.92磴口197919801061.92巴彦高勒199319941054.40三湖河口200720081019.778昭君坟196319641007.95头道拐19671968989.87三湖河昭君坟40200420051018.64（5）槽蓄水增量根据龙、刘联调后的各站19872008年22年实测资料统计，内蒙河段最大槽蓄水量的多年平均值11.16亿m3，最多的年份达到16.83亿m3，出现在20072008年流凌期，最少的年份仅有2.82亿m3，出现在19961997年凌汛期。在19691987年的二十年中，绝大部分年份的槽蓄水量均在10亿m3以下， 1989年以后，除少数的年份外，每年的槽蓄水量均在10亿m3以上，20072008年凌汛期达到极值为16.83亿m3，总体趋势上，上世纪90年代以后槽蓄水量明显增加。各水文站之间槽蓄水量见表1-3-2。表1-3-2 1988-2008系列黄河内蒙古河段槽蓄量成果表 单位：亿m3项目石嘴山巴彦高勒站巴彦高勒三湖河口站三湖河口头道拐站石嘴山头道拐站22年平均2.344.184.6511.16区间最大6.761992-1993年11.651994-1995年11.332007-2008年2007-2008年2008年2.782.7211.3316.831.4 分洪区工程地质条件1.4.1 地形地貌黄河分洪区位于内蒙古的中西部地区，总体地形为西高东低。所穿越的地貌单元有阴山山地与丘陵地区、河套平原、鄂尔多斯高平原地区与贺兰山桌子山中山山地地区。阴山山地与丘陵地区位于黄河以北，横亘东西，呈天然屏障，南为河套平原，北为内蒙古高原，海拔高程10002300m。河套平原位于阴山山地与丘陵地区以南，海拔高程10501100m左右，由黄河及其支流平原和冲积、湖积平原及山前洪冲积倾斜平原组成。鄂尔多斯高平原位于黄河以南地区，其北、东、西三面为黄河环绕，海拔高程在11001700m左右，是一块近方形台状高平原。地表波状起伏，河流稀少，盐湖众多，风沙地貌发育。1.4.2 地层岩性根据区测资料，分洪区区域地层分布有太古界乌拉山群（Ar2wl）、中生界白垩系下统（K1）、第三系上新统（N2）、新生界第四系（Q）。分洪区出露地层主要为新生界第四系（Q），按时代及成因类型可分为：下更新统地层（Q1），中下更新统洪积层（Q1-2pal），中更新统湖积层（Q2l），中上更新统（Q2-3al+l），上更新统洪冲积层（Q3pal），上更新统冲积层（Q3al），上更新统冲湖积层（Q3l+al），上更新统吉兰泰组湖积层（Q3jl），上更新统吉兰泰组洪冲积层（Q3jpal），全新统湖积层（Q4l），全新统湖积冲积层（Q4l+al），全新统洪冲积层（Q4pal），全新统冲积层（Q4al），全新统风积层（Q4eol），全新统人工堆积层（Q4s）。其岩性为砂性土和粘性土。1.4.3 地质构造及地震1.4.3.1 地质构造区内新构造运动是比较活跃的，活动形式为升降运动。在西部的贺兰山卓子山中山地区和东部的鄂尔多斯高平原地区及阴山山地与丘陵地区，地壳运动以缓慢上升为主，水文网下切，地表遭受剥蚀。在中部的临河弧形凹陷地带和临河包头呼和浩特凹陷带地区，地壳运动以缓慢下降为主，沉积了巨厚的冲积和湖积物，形成了河套平原。1.4.3.2 地震根据2001年发布的国家地震局中国地震动参数区划图（GB18306-2001），黄河内蒙古分洪区工作区的地震动峰值加速度为0.100.30g，相当于地震基本烈度度区。地震动反映谱特征周期为0.35s0.45s。1.4.4 水文地质条件分洪区地下水的补给、径流、排泄受地形、地貌地质构造、地层岩性等因素的影响和控制。地下水类型为第四系冲积层孔隙潜水和第四系冲积、湖积层孔隙潜水。含水层主要岩性为第四系全新统、中更新统和上更新统的砂层与细砾及砂砾石层。含水层分布稳定，埋深浅，渗透系数k=2.0110-48.6010-2cm/s。地下水主要接受大气降水、黄河水的季节性补给及黄河两岸平原区与山丘区地下水径流的补给。以蒸发和枯水期补给黄河水为主要排泄方式。1.5 凌害发生的主要原因及防凌存在的主要问题黄河内蒙古河段由于特殊的地理位置、河道流向以及气候条件，形成该河段封河自下而上、开河自上而下的规律，形成了特殊的凌汛现象。又由于地形河势等河道边界条件、上游来水条件(即动力条件)及河道淤积极易在封河期形成冰塞、开河期形成冰坝，堵塞河道冰盖下过水断面，降低输水能力，急速壅高河道水位，有时超过主汛期堤防的设防水位，导致溃堤成灾。防凌存在的主要问题有：（1）防御体系薄弱 ，上游缺乏控制性调水调沙工程；（2）堤防工程标准低、质量差，防御能力不足；（3）被动防御，缺乏应急分滞工程。1.6 解决黄河内蒙段防凌安全的总体思路针对防凌存在的主要问题，从根本上解决内蒙河段的防凌问题，必须建立完善的防御体系，即河段上游在充分利用龙、刘水库联合调度能力的前提下，建设调水调沙的干流控制性工程，逐步恢复和维持黄河上游内蒙古河段自然情况下的冲淤变化特性，基本恢复和维持中水河槽排洪能力；内蒙河段加强河防工程的达标建设，加固堤防、整治河道，提高本河段堤防的防御能力；在凌汛险情易发段落建设应急分滞洪区，并建立长效运行机制应对突发险情；建立健全河道冰情监测、预报、信息沟通网络，加强防冰技术、冰上爆破技术手段研究，为防凌工作提供科学指导。远期：建设黑山峡水利枢纽，长期利用黑山峡水库对龙羊峡、刘家峡水库反调节，调水调沙逐步恢复和维持黄河上游内蒙古河段自然情况下的冲淤变化特性，基本恢复和维持中水河槽排洪能力，控制凌汛期下泄水量，有效预防和缓减内蒙河段凌汛险情。近期：全面实施黄河宁蒙河段防洪工程建设，加固堤防、整治河道，消除目前存在的隐患，提高本河段堤防的防御能力；推进海勃湾水利枢纽论证、建设步伐，加快防凌防洪与水量调度调蓄工程体系建设，缓减内蒙段凌汛压力。当前：加快河防工程的达标建设，与此同时，针对凌汛突发性强、来势猛、水位高、防守难度大的特点，建设应急防凌分洪工程，并建立长效运行机制应对突发险情。在工程建设的同时，建立健全河道冰情监测、预报、信息沟通网络，加强防冰技术、冰上爆破技术手段研究，为防凌工作提供科学指导。通过不同阶段工程措施、非工程措施建设，逐步建立和完善防御体系，从根本上解决黄河内蒙河段的凌汛问题。1.7 工程任务与规模（1）应急防洪分凌工程建设的任务、目标建设任务：在凌汛期槽蓄水增量较大，下游河道发生冰塞、冰坝、水位壅高堤防出现险情时，提前分滞凌汛洪水、减少槽蓄增量、削减凌峰、降低下游河道水位，预防和减轻凌汛灾害，减轻黄河内蒙古段防凌防汛压力，最大限度地保护防洪工程的安全，保护沿黄河两岸人民生命财产和基础设施的安全。建设目标：应急分凌工程以应对2008年重大凌汛险情，实施应急分凌减灾为目标。具体讲，三盛公水利枢纽上游河段利用三盛公枢纽便利的控制条件及下游灌区、乌梁素海承泄条件和上游有条件的地方，将凌期石嘴山至巴彦高勒区间槽蓄增量分滞，以削减凌峰、降低下游河道水位，预防和减轻凌汛灾害，待凌汛过后再退归河道。按照2008年凌汛资料统计，石嘴山至巴彦高勒区间的槽蓄水增量为2.78亿m3 ，即上游按2.78亿的分滞目标布设应急分洪工程。三盛公以下河段特别是三湖河至昭君坟段宜形成冰塞、冰坝壅高水位，宜出凌汛险情。在各宜出险段上游临近河段建设应急分凌区，遇重大险情时，应急分凌，消减凌峰，使下游河道水位较短时间内降低。按2008年奎素决口分洪时间及水位变化情况看，应急分凌区分洪时间不宜超过2天，应在2天内将下游水位降至堤防保证水位，这样下游险情可以得到基本控制。（2）工程布局原则按照应急分凌工程的建设任务、目标，分洪区的布局应体现不同河段不同作用。三盛公枢纽以上河段，主要作用是分滞槽蓄增量、消减凌峰，缓减下游凌汛压力；三盛公以下河段为宜出险河段，主要作用为出现卡冰结坝水位壅高堤防出险时，应急分洪降低下游出险段河道水位，减轻或消除凌汛威胁。分洪区的布局应满足凌汛险情频发段应急分洪的要求，同时要兼顾地形、地貌条件，做到少占地、少移民，不使当地环境恶化，不影响当地人民群众正常生活、生产和当地社会经济持续发展。 分洪区的布设应便于分洪，做到“分得进、蓄得住、退得出、保安全、效果显著”。（3）分洪区位置与数量三盛公枢纽以上河段：主要利用三盛公枢纽便利的控制条件通过总干渠及沈乌干渠分洪，洪水承泄区为乌梁素海、总干渠、灌区排水干沟、灌区北缘的天然海子，本次将此分洪区定名为“河套灌区及乌梁素海分洪区”。考虑到此分洪区的分洪能力有限，不能完全分滞上游槽蓄增量，在三盛公库区上游左岸的二十里柳子（距拦河闸19.4km）设置分洪口，利用此处低洼的地形和无耕地、无人居住、无工矿企业等有利条件建设分洪区，本次将此分洪区定名为“乌兰布和分洪区”。三盛公枢纽以上河段通过以上两个分洪区的设置，可有效地起到分滞槽蓄增量、消减凌峰，预防和缓减下游凌汛压力的作用。三盛公枢纽以下河段：分洪区布置要尽可能满足凌汛期险情、凌害易发段的应急分凌要求，同时要考虑当地的地形地貌、分水条件和社会条件。根据黄河内蒙段凌汛期险情、凌害易发段的统计分析，冰塞、冰坝及溃口决堤易发段主要在三湖河口至包头市南海子。1951年2008年，三盛公至包头市南海子段（黄河防洪堤桩号0+000346+400）共发生卡冰结坝249次，平均每年发生卡冰结坝4.29次，其中造成凌灾28次，平均每2.07年发生一次凌灾。尤其是1987年2008年，在杭锦旗杭锦淖尔至包头市南海子段（黄河防洪堤桩号228+800346+400），共发生卡冰结坝48次，平均每年发生卡冰结坝2.18次，其中造成凌灾8次，平均每2.75年发生一次凌灾。本次选择214+550227+550、264+890274+260、299+950304+400、315+863323+160河段分别设置杭锦淖尔、蒲圪卜、昭君坟、小白河四个分洪区。（4）分洪区规模确定的控制条件按照分洪区建设的任务目标，三盛公以上河段分洪区以2.78亿m3作为总的设计分洪规模控制条件。河套灌区及乌梁素海分洪区：2008年春汛利用三盛公分洪实际启用情况为3月10日10：00时开闸分洪，3月24日结束， 10日到17日分洪流量50110m3/s，18日到22日分洪流量为170170250256226m3/s，23日分洪流量降至116 m3/s，24日17时关闸，累计分洪1.61亿m3，详见表4-7-3-1（资料来源：2008年三盛公水利枢纽防凌每日快讯）。设计采用1.61亿m3的分洪量作为该分洪区分洪规模的控制条件。乌兰布和分洪区：三盛公枢纽上段总需分洪量减去河套灌区及乌梁素海分洪区的分洪量作为该分洪区分洪规模的控制条件，即分洪规模1.17亿m3。杭锦淖尔、蒲圪卜、昭君坟、小白河分洪区：按照分洪区建设的任务目标及布局原则，上述四个分洪区的主要作用是当下游出现卡冰结坝水位壅高堤防出险时，应急分洪、消减凌峰，降低下游出险段河道水位，减轻或消除凌汛威胁，因此，分洪区规模应以分水时的河道水位及分洪后下游河段要求降到的水位即保证水位作为控制条件。鉴于凌汛期受冰塞、冰坝壅水的影响，河道水位流量关系变化不成规律，分洪区的启用水位、分洪过程中河道水位的变化难以确定，设计以2008年奎素段的凌峰流量过程假定分别出现在杭锦淖尔、蒲圪卜、昭君坟、小白河四个分洪区下游邻近河段，以此作为各分洪区的设计条件。分洪水位：将奎素溃口处决口前水位及分流后水位降落过程按各分洪口河道断面与奎素段河道断面相关关系分别运移到各分洪口，作为各分洪口的启用分水水位及分洪后的河道水位降落过程。分洪目标水位：应急分洪区的作用是分滞凌峰降低下游水位，使凌汛洪水在堤防的安全防御能力内下泄，目前认为在堤防保证水位内行洪是安全的，因此，分洪的目标水位定为分洪区下游河段的堤防保证水位。（5）分洪区布置方案比选及规模确定乌兰布和分洪区：分洪区位于黄河左岸巴彦淖尔市磴口县境内的乌兰布和沙漠，库区内没有人烟及耕地。本次按分洪范围确定了两个方案，第一方案分洪区范围为230km2，第二方案分洪区范围为304km2。两个方案确定的引水规模相同，分洪闸宽77m，设计为双向分水，引水流量为273m3/s，分洪时间为5天，可分洪量为1.17亿m3。第一方案通过分洪闸可退水6052.09万m3，第二方案分洪区最高水位低于分洪闸闸底高程，通过分洪闸退不出水。经过方案比较，第一方案比第二方案工程量小，分洪效果相同，故推荐第一方案。河套灌区及乌梁素海分洪区河套灌区及乌梁素海分洪区主要利用三盛公枢纽便利的控制条件通过总干渠及沈乌干渠分洪，洪水承泄区为乌梁素海、总干渠、灌区排水干沟、灌区北缘的天然海子。鉴于三盛公枢纽便利的控制条件和总干渠、沈乌干渠自身的滞蓄能力，在下游险情严重时，短时间内可适当加大分洪流量，但考虑到分洪渠道总干渠及沈乌干渠凌期行水的安全性，其最大分洪流量不宜超过渠道灌溉期的正常流量（总干渠现状最大引水流量520m3/s ，正常引水流量450m3/s，沈乌干渠正常引水流量50m3/s），总干渠可控制在400m3/s，沈乌干渠可控制在40m3/s，合计440m3/s；正常分洪流量考虑通向乌梁素海、排水干沟、灌区北缘天然海子的输水渠道的输水能力，按2008年实际分洪流量控制在250m3/s 以下。杭锦淖尔分洪区：本次分洪区范围划定根据地形、地物及奎素堤防溃决淹没范围，综合考虑占地及分凌效果选择了两个方案进行比选：第一方案：分洪区总面积44.07km2，东西长约13km，南北宽约5km的狭长地段。分洪区库容为8243万m3。围堤总长度为35.065km，其中北侧围堤长13.0km，利用现有黄河防洪堤，分洪区其余三侧库区围堤长22.065km，第二方案：分洪区总面积27.31km2，分洪区东西长约7.0km，南北宽约5km的狭长地段。分洪区来水量为5798万m3，分洪区分洪能力为4624万m3，设计分洪区围堤总长度为21.54km，其中北侧围堤长6.71km，利用现有黄河防洪堤，分洪区其余三侧库区围堤长14.83km。经方案比较后，方案一分洪量比较大,分洪能力较强，而方案二由于分洪能力较小，无法容纳分洪水量，所以本次分洪区设计推荐第一方案。蒲圪卜分洪区：根据蒲圪卜分洪区的地形条件，同时考虑移民、占地及淹没损失等因素，蒲圪卜分洪区的范围选择大小2个方案进行对比。第一方案：分洪区范围为北靠黄河大堤，对应黄河堤防桩号为264+890274+260，南临河套断陷带高地恩格贝镇境内蒲圪卜村北及林儿湾至镇政府的吉巴公路一线，西至恩格贝镇政府所在地东2.8km的排水沟处，东到后蒲圪卜。东西长约7.7km，南北宽约3km，蓄水面积为10.59km2，该方案基本不涉及人口的搬迁，淹没耕地9531亩，工程永久占地396亩。第二方案：分洪区范围为北靠黄河大堤，对应黄河堤防桩号为262+400274+260，南临河套断陷带高地恩格贝镇境内蒲圪卜村北及吉巴公路一线，西至恩格贝镇政府所在地，东到后蒲圪卜。东西长约10km，南北宽约4km，蓄水面积为16.27km2，该方案拆迁房屋121175m2,搬迁人口4742人，淹没耕地14643亩，工程永久占地504亩。经过比较，第一方案与第二方案工程量基及工程投资相差不大，但第二方案占地面积大且涉及移民搬迁，且第一方案能够满足分洪要求，故推荐第一方案。 推荐方案利用防洪堤利用防洪堤9.37km，新建围堤10.26km，新建分洪闸、退水闸各一座，清基土方17.07万m3,堤防填筑土方122.50m3,进水闸最大流量235.7m3/s，闸门净宽70m，退水闸最大流量23.62m3/s，闸门净宽10m。昭君坟分洪区：昭君坟分洪区考虑到分洪区内的移民搬迁及占地问题将分洪区范围初步确定为大小2个方案：方案一：分洪区东侧以黄河干堤为界，南侧以二狗弯高地、吉巴公路、城拐子和斯尔凯湾高地为界，西至新建队与斯尔凯湾连线以东，北抵旧黄河大堤，对应黄河防洪堤桩号为299+950304+400，分洪库容为3296万m3，蓄水面积为19.93km2。分洪区设计分洪口位于黄河防洪堤300+260处。该方案基本不涉及西北面的二兰滩和翟家圪旦以及张三火房三个村人口的搬迁。方案二：分洪区东侧以黄河干堤为界，南侧以二狗弯高地、吉巴公路、城拐子和斯尔凯湾高地为界，西至新建队与斯尔凯湾连线以东，北抵排水干沟，对应黄河防洪堤桩号为299+815304+400，分洪库容为3296万m3，蓄水面积为25.57km2。分洪区设计分洪口位于黄河防洪堤300+260处。该方案涉及分洪区西北面的二兰滩和翟家圪旦以及张三火房三个村人口的搬迁。方案一与方案二的库容相同，方案一的工程量虽然大但项目区内不存在人口搬迁及占地问题，从而减少了工程投资；方案二的工程量小但项目内存在二兰滩、翟家圪旦和张三火房三个村的人口搬迁及占地，工程投资大于方案一，后经综合和考虑，本次可研推荐投资小的方案一。推荐方案分洪区围堤总长为19.26km，其中新建围堤14.81km，利用黄河堤防4.45km，围堤清基土方21.46万m3，填筑土方173.86万m3。工程新建分洪闸（兼顾退水）一座，最大过闸流量为424.2m3/s，闸门净宽63m。在排水干沟及山洪沟与分洪区内围堤的交叉处新建穿堤涵洞闸2座，过闸流量为5.04m3/s和17.14m3/s。小白河分洪区小白河分洪区位于包头市九原区麻池镇，考虑地形及移民、占地等因素制定了范围不同的三种方案：第一方案的围堤全长19.82km，总面积13.87km2。东、西侧围堤走向均与第一方案的布设一致，南侧增加了黄河奶牛场附近的近1 km2的鱼种场和草场范围，北侧围堤距红旗二连及七连约150m。区内不涉及移民及房屋拆迁等问题，有部分耕地、草地及荒草地。第二方案的围堤全长20.72km，总面积12.65km2。北靠黄河大堤，东倚四道沙河，西与包西铁路并行，南侧绕过黄河奶牛场、鱼种场及草场，紧邻红旗二连及七连。区中大部分为废弃鱼塘和荒草地，不涉及人口搬迁和房屋拆迁问题，仅有两处废弃砖厂，别无其他工业项目。第一方案的分洪和退洪效果均很理想，但第二方案的库区范围较小，不能将设计分洪量蓄入库中，分洪效果不理想，但退洪效果尚佳，第二方案的工程量虽然高于第一方案，但其占地的实物指标小于第一方案，考虑到分洪效果、工程量及占地的补偿费用等问题，本次将第一方案作为推荐方案。 推荐方案的总面积13.87km2，设计分洪规模为3436万m3。分洪、退洪闸门共用，采用双面消能设计，分洪时间1天，最大分洪流量为450 m3/s；退水时采取压闸退水方式，退洪时间为11天，考虑蒸发损失，蓄滞凌水可回退黄河3314万m3，退水率达96.44%。1.8 工程设计1.8.1 乌兰布和分洪区：（1）工程总体布置分洪区位于黄河左岸巴彦淖尔市磴口县境内粮台乡，分洪区东西长约28.2km，南北宽约8.5km，面积为230km2。分洪口拟建于三盛公水利枢纽拦河闸上游二十里柳子，距拦河闸19.4km的库区围堤上。设一双向分洪闸，分洪闸宽77m，设计引水流量为273m3/s，分洪水经4.0km引渠向北流入分洪区。（2）设计水位及库容分洪口处凌汛水位采用由2008年分洪口处水痕推算的凌汛水位，为1055.95m。考虑到分洪期间分洪口断面流量变化不大，对水位影响也不大，在分洪期间内分洪口处水位均采用此值。分洪区设计水位为分洪口处凌水位减去过闸损失水头，再减去经过引渠降低的水位。过闸损失按0.1m设计，闸到分洪区之间有3.0km引渠，渠底比降为1/7000，经计算，分洪区设计水位为1055.42m，对应库容为1.17亿m3。（3）分洪区引渠设计根据实地地形情况，新建引洪渠4.0km将分洪水向北引入分洪区。分洪口至分洪区的3.0km引渠右岸填筑渠堤，渠堤顶宽8.0m，内外边坡均为1：4.0，渠道内坡铺设1.5m厚的粘土护坡，内坡脚向渠道内延伸1m范围内进行深度为1.5m的粘土置换，渠堤顶部铺设0.3m的粘土层；引渠左岸用挖方弃土堆置于岸边，形成临时性渠堤。分洪区内延伸的1.0km引渠右岸只进行开挖，不填筑渠堤。（4）分洪区围堤设计分洪区新建围堤21.85km，围堤结构为土堤，断面为梯形，库区东围堤等级为级，设计堤顶宽8.0m，内外边坡均为1：3.0，北、西围堤等级为级，顶宽6.0m，内外边坡均为1：3.0，其中1.3km围堤背水侧加筑戗台，戗台宽6m，高2m，边坡1：4.0。（5）围堤及引渠工程量分洪区围堤及引渠总的填筑量为132.98万m3，清基量为13.50万m3，挖方量为138.99万m3。1.8.2 河套灌区及乌梁素海分洪区（1）工程总体布置本次减灾分洪工程从黄河三盛公水利枢纽利用总干渠及一干灌域的一干渠、东风分干渠；义长灌域的义和干渠、通济干渠、丰济干渠及塔尔湖分干渠、什巴分干渠；乌拉特灌域的长济干渠、塔布干渠、塔三分干渠、北边分干渠；永济灌域的永济干渠、合济分干渠、永兰分干渠、永刚分干渠、新华分干渠；解放闸灌域的乌拉河干渠及清惠分干渠等八条输水干渠、十条分干渠及下级渠道并与总干渠三、四闸泄水渠联合调度的方案分凌汛洪水，向乌梁素海牧羊海、张家庙、柳林湖、冬表湖、二海子、二连、四连、七连海子等其它湖泊分洪减少下游流量，降低下游河道水位，为出险抢险提供有利减轻下游防凌压力，保障下游防洪安全。（2）分洪区工程设计本次设计的乌梁素海分洪区均为大（2）型水库；其工程等别为II等，主要建筑为2级，按国家现行防洪标准，设计防洪标准为100年一遇洪水，校核洪水标准为2000年一遇洪水。设计水位及蓄滞库容确定a.设计水位根据乌梁素海鱼类及其它水生动植物过冬对水深的要求保持一定水位，其最低水位1018.50m,分洪区的设计水位为1018.50m。b.分洪区库容本次设计确定乌梁素海滞蓄水位1018.50m，乌梁素海分洪区库容从高程1018.17m增加到1018.50m时分洪区库容增加1.0亿m3。分洪区库容围堤设计围堤顶高程设计水位+波浪爬高+安全加高，经计算乌梁素海围堤高程为1020.30m，现状围堤堤顶高程能满足分洪要求。分洪渠道工程设计a、长济干渠、塔布干渠 输水渠道工程设计本次黄河内蒙古三盛公至三湖河口凌汛减灾分洪工程设计输水渠道部分包括长济干渠、塔布干渠部分段落的扩建。b、义和、通济、长济和塔布干渠输水渠道工程设计本次黄河凌汛减灾分洪工程设计拟定从总干渠引水经过义和、通济、长济、塔布四条干渠输水汇入乌梁素海，为满足黄河凌汛减灾分洪的运行要求，对四条输水干渠不满足输水要求的下游部分段落及尾部进行整治扩宽和疏通。进、泄水建筑物除险加固和重建工程设计黄河凌汛减灾分洪工程属于季节性输水工程，根据建筑物现状情况，本次设计对义和干渠、通济干渠、长济干渠、塔布干渠上的各类建筑物进行加固和重建。1.8.3 杭锦淖尔分洪区（1）工程总体布置根据以上堤线布置原则，本次设计布置分洪区围堤总长度为35.065km，其中北侧围堤长13km，利用现有黄河防洪堤（桩号214+550227+550），设计将现状堤防顶部加高到设计堤顶高程，考虑到防凌应急抢险，堤顶宽设计为12.0m。分洪区其余三侧库区围堤长22.065km，西围堤横穿杭锦淖尔乡芒哈图三社，长5.665km；东围堤距隆茂营以西400m垂直于黄河堤防布置，长4.764km；南围堤靠杭锦淖尔乡公路北侧沿天然高地布置，长11.636km。设计围堤为均质土堤，梯形断面，考虑交通新建围堤堤顶宽6.0m，堤防内外边坡均为1：3.0。从实测1：10000分洪区地形图是量得分洪区面积44.07km2，库容0.8243亿m3。（2）设计水位及分洪库容本次设计经过水文资料统计参考2008年实测资料，考虑到库容、占地及投资等因素，同时兼顾安全，本次设计根据库容曲线以及相应分水量所对应水位1017.05m作为分洪区的设计水位，对应分洪库容8243万m3。（3） 工程设计标准与等级杭锦淖尔分洪区工程等级根据其保护范围，根据防洪标准GB50201-94和堤防工程设计规范5028698，确定分洪区围堤堤防等级为3级。分洪闸与黄河堤防交叉，其防洪设计标准为50年一遇洪水，设计分水流量850m3/s。穿黄河堤涵闸工程等级为2级。（4）堤型选择杭锦淖尔分洪区堤型为均质土堤，梯形断面，考虑到渗流以及抢险条件，利用的黄河大堤一侧堤顶宽设计为12.0m，其余三侧新建围堤顶宽6.0m。（5）堤顶高程（Y）设计围堤堤顶超高值取为2.48m。设计堤顶高程按设计洪水位加堤顶超高，确定围堤顶高程为1019.53m。（6）堤身断面结构堤顶宽度根据防汛、管理、施工、构造及其它要求确定，依据堤防工程设计规范5028698规定，并结合分洪区围堤实际情况确定堤顶宽为6.0m，分洪区北侧围堤利用现有黄河堤防（214+550227+550）13.0km，设计堤防顶宽12.0m，边坡1：3.0。（7）围堤渗透稳定经计算渗流量：q0.681(m3/d.m)j渗出段0.316j允许0.5j地基段0.289j允许0.5以上计算结果分析，渗出段比降均小于允许水力比降，不会发生渗透破坏，虽然分洪区围堤存在一定的渗漏，考虑到渗流量比较小，本次设计中不单独采取措施进行防渗，只建议在工程运行过程中对堤基不定时的进行填土防渗。（8）围堤抗滑稳定经计算抗滑稳定系数为2.91大于1.2允许值，围堤边坡满足抗滑稳定要求，堤防是安全的。 （9）工程数量及工程量本次分洪区设计中，本次设计杭锦淖尔分洪区面积为44.07km2，库容为8243万m3，规划围堤总长35.065km，其中东南西三侧全部为新建围堤，长22.065km，北侧围堤利用黄河原有堤防13.0km。工程新建双向分洪闸一座，过闸流量850m3/s。主要工程量：土方回填316.04万m3，清基47.19万m3。1.8.4 蒲圪卜分洪区（1）工程总体布置分洪区布置蒲圪卜分洪区位于黄河右岸达拉特旗西北部恩格贝镇境内，东西长约7.7km，南北宽约3km，蓄水面积为10.59k
