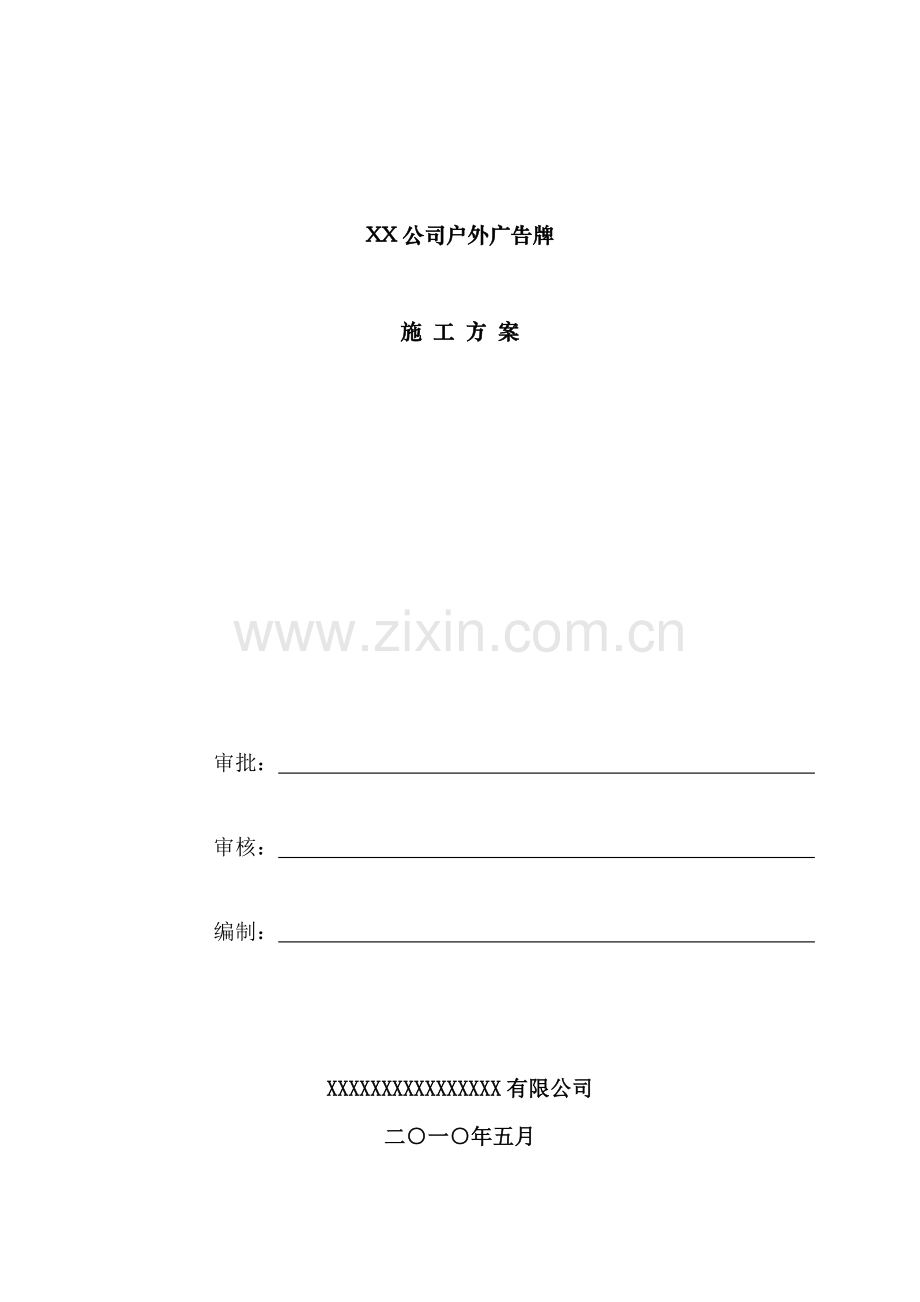

XX公司户外广告牌

施 工 方 案

审批：　　　　　　　　　　　　　　　　　　　　　　　　　
审核：　　　　　　　　　　　　　　　　　　　　　　　　　
编制：　　　　　　　　　　　　　　　　　　　　　　　　　

XXXXXXXXXXXXXXXX有限公司
二○一○年五月

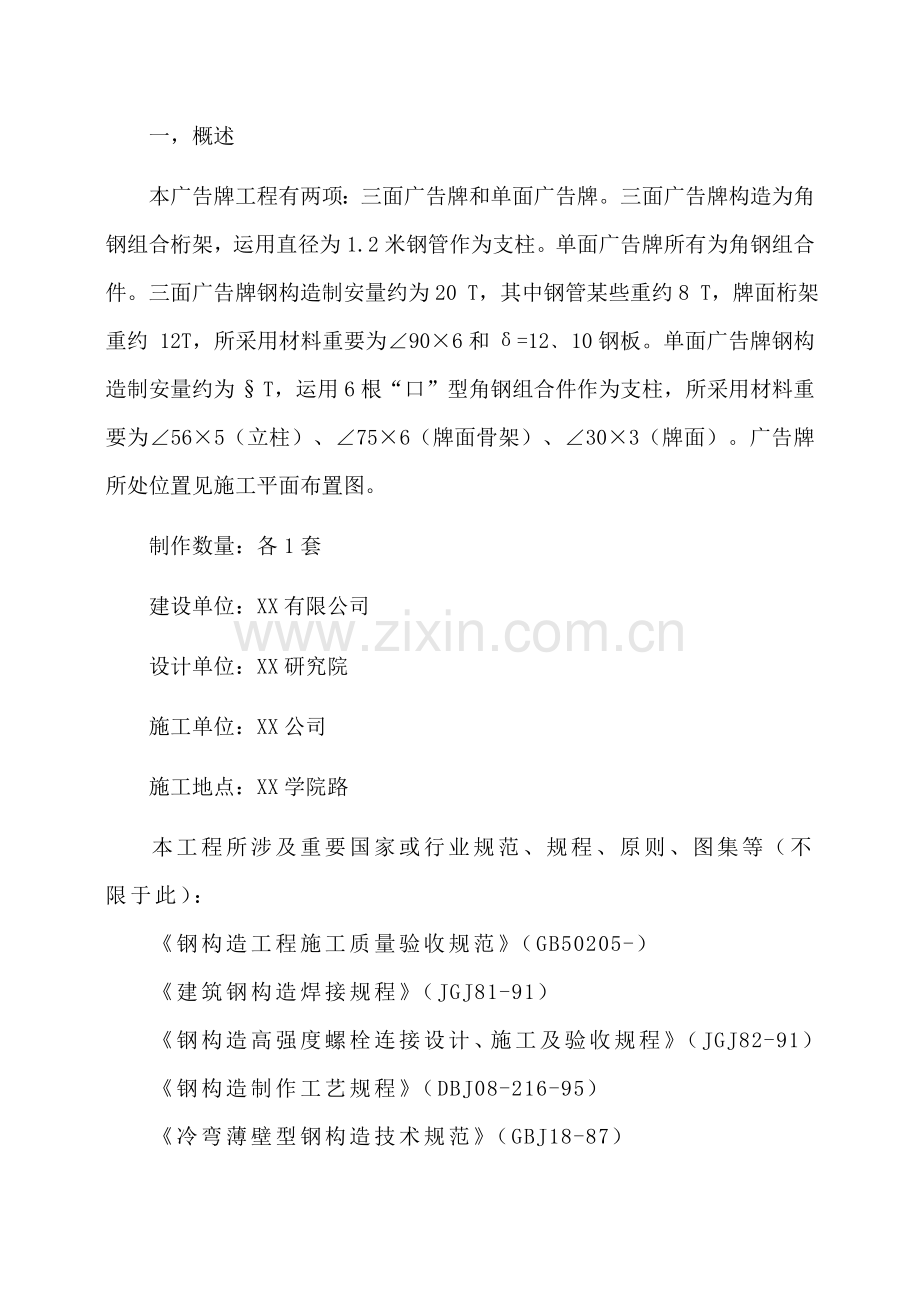

一，概述
本广告牌工程有两项：三面广告牌和单面广告牌。三面广告牌构造为角钢组合桁架，运用直径为1.2米钢管作为支柱。单面广告牌所有为角钢组合件。三面广告牌钢构造制安量约为20 T，其中钢管某些重约8 T，牌面桁架重约 12T，所采用材料重要为∠90×6和δ=12﹑10钢板。单面广告牌钢构造制安量约为 § T，运用6根“口”型角钢组合件作为支柱，所采用材料重要为∠56×5（立柱）、∠75×6（牌面骨架）、∠30×3（牌面）。广告牌所处位置见施工平面布置图。
制作数量：各1套
建设单位：XX有限公司
设计单位：XX研究院
施工单位：XX公司
施工地点：XX学院路
本工程所涉及重要国家或行业规范、规程、原则、图集等（不限于此）：
《钢构造工程施工质量验收规范》（GB50205-）
《建筑钢构造焊接规程》（JGJ81-91）
《钢构造高强度螺栓连接设计、施工及验收规程》（JGJ82-91）
《钢构造制作工艺规程》（DBJ08-216-95）
《冷弯薄壁型钢构造技术规范》（GBJ18-87）
《压型金属板设计施工规程》（YBJ216-88）

一、广告牌制作
1．生产准备
    依照施工图纸所注明材料，采用相应钢材，其应具备质量证明书，当对钢材质量有疑义时，应按国家现行关于原则规定进行抽样检查。
    钢构造工程所采用连接材料和涂装材料应具备出厂质量证明书，并应符合设计规定，焊接材料及采用各种螺栓应符合设计规定及有关原则。
    放样需要用工具：尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好，并应通过计量部校核。
    放样以1:1比例（预留5毫米切割余量）在样板上弹出大样
2．卷管制作
制作工艺过程及技术规定：
⑴放样。钢板卷管先算出其周长后直接下料。
⑵卷管加工
1）钢管卷制过程要校圆，校圆所用样板弧长应为管子周长1/6—1/4；样板与管内臂不贴合间歇应符合下列规定：
① 对接纵缝处不得不不大于壁厚10℅加2mm，且不不不大于3mm；
②离管端200mm对接纵缝不得不不大于2mm；
③ 其她部位不得不不大于2mm；
2）卷管对接焊缝内壁错边量不超过壁厚10℅，且不不不大于3mm
3）卷管端面与中心线垂直偏差不得不不大于管子外径1℅，且不不不大于3mm。平直度偏差不不不大于1mm/m。
⑶卷管焊接
1）卷管焊接坡口形式，采用Y型或V型坡口形式，坡口尺寸必要符合设计和规范规定。
2）坡口加工采用氧乙炔火焰加工办法，加工完后除去坡口表面氧化皮，熔渣及影响质量表面层，将凹凸不平处打磨平整。
3）手工焊，采用J422焊条，符合原则GB/114957-94
⑷卷管除锈
    当图纸无规定期，卷管除锈采用机械除锈，规定完全除去金属表面上油脂、氧化皮、锈蚀产物等一切杂物，并将表面清理干净。
⑸卷管按6米一段在卷制车间拼装焊接，待拉到现场后再组对成整体，然后进行吊装
(6) 卷管防腐
    卷管涂料防腐施工按下列规定进行：
    1)管道防腐需在晴天进行，施工环境温度以15～30℃为宜，施工时应通风良好，以便漆膜充分干燥。在前一道漆实干前不得涂第二道漆。所有涂层完毕后，普通需自然干燥七昼夜以上方可使用。不得在雨、雾、雪天进行室外施工。
    2)每防腐完一层，应进行检查，涂层不得有针孔、气泡、流淌、褶皱和破损等现象，否则应进行解决。
    3)涂层施工办法，采用人工涂刷，涂刷时，层间应纵横交错，每层应往复进行。涂层应均匀，不得漏涂。
    4) 卷管安装后，接口和运送、安装损伤处必要进行补防腐。补防腐层构造和材料均应与原管道防腐相似。补口、补伤处泥土、油污、铁锈等均应清除干净呈现钢灰色。
3．广告牌桁架制作
按1：1进行放样，角钢采用氧乙炔火焰切割，除去切口表面氧化皮，熔渣及影响质量表面层，将凹凸不平处打磨平整。
放样下料后，在我方制作现场按图组装成大片后拉至安装现场，再按我方吊装思路拼装成型。
二、广告牌安装
三面安装顺序：卷管立柱吊装→广告牌骨架现场组装→广告牌骨架吊装→广告牌骨架与卷管立柱焊接→灯架及其他构件安装
单面安装顺序：立柱吊装→广告牌骨架安装→广告牌牌面安装→零星构件安装
  1. 基本复查和放线。
施工前，安排有关技术人员同测量人员对基本进行复核，基本达到如下规定：
（1）基本表面要平整，不能有裂纹、蜂窝和露筋等现象。
（2） 依照施工图检查基本外形尺寸和中心线。基本横向中心线与纵向中心线规定垂直。
基本外形尺寸偏差不不不大于±20mm。
基本纵横中心线与基准线偏差不不不大于20mm。
2. 安装前准备工作。
（1）熟悉图纸，组织有关技术人员对车间构造进行分析，合理安排施工工艺和施工筹划。
（2）钢丝绳准备
依照本方案和预算部门所给构件重量，准备好吊装用钢丝绳扣、卡环和缆风绳，吊装用钢丝绳扣选用可按下列办法进行估算：
T=（ d/10）2
T——钢丝绳扣起吊能力，单位：t
d——钢丝绳扣直径，单位：mm
注：估算办法合用于新绳扣、无断丝、断股现象
3、立柱吊装
卷管按6米一段在卷制车间拼装焊接，运用10吨半挂运送至安装位置，到现场后再组对成整体，运用16吨汽车吊进行装卸。现场组对位置选取在安装位置旁空旷地带，然后进行吊装。
由于广告牌安装位置站车条件较好，此时回转半径7米、起吊高度为19米，卷管立柱重约8吨,运用25吨汽车吊可将卷管立柱整体吊装到位。缆风绳调节立柱垂直度,经纬仪校验立柱安装垂直度く10mm。单面广告牌立柱重量较小，吊装容易，须保证其安装垂直度。
4、广告牌骨架现场组装
广告牌骨架到现场后再组对成整体，现场组对位置选取在单车道（以减少破坏草坪）然后进行吊装。
立柱吊装好后,将广告牌骨架和支撑A、B、C在安装位置地面组装成整体，运用3个10吨倒链将广告牌骨架和支撑缓慢、均应提高到位，倒链挂点设在立柱顶端。
提高过程中，每200mm稍停，检查广告牌骨架与否倾斜，调节后继续提高，致至到安装位置为止。整个提高过程由专人指挥，并配以哨子统一作业。
5、广告牌骨架与立柱焊接
三面广告牌骨架整体提高到位,找正后及时进行广告牌骨架与卷管立柱焊接，保证焊接牢固后方可松钩。
单面广告牌骨架吊装时，需对绑扎点角钢进行加固。
6、灯架及其他构件安装
 按图将灯架及其他构件安装完毕。
四、施工作业筹划
⒈ 人员筹划
重要劳工力安排筹划表
序 号
工种名称
单 位
数量
进场时间
1
焊 工
人
15
依照进度筹划进场
2
砼 工
人
12
依照进度筹划进场
3
钢筋工
人
10
依照进度筹划进场
4
油漆工
人
12
依照进度筹划进场
5
普 工
人
30
依照进度筹划进场
6
机操工
人
10
依照进度筹划进场
7
电 工
人
3
依照进度筹划进场
8
管理人员
人
5
依照进度筹划进场

2、重要机具筹划表
重要机具使用筹划表
序号
机械或设备名称
单位
数量
使用阶段
1
混凝土搅拌机
台
1
基本施工阶段
2
钢筋加工机械
套
1
基本施工极端
3
汽车吊
台
3
钢构造吊装阶段
4
锻压设备
套
2
钢构造加工阶段
5
切割机械设备
套
1
钢构造加工阶段
6
A类电焊机
台
1
钢构造加工阶段
7
B类电焊机
台
1
钢构造加工阶段
8
C类电焊机
台
1
钢构造加工阶段
9
焊条烘干箱
个
1
钢构造加工阶段
10
焊条保温桶
只
2
钢构造加工阶段
11
角向砂轮磨光机
台
3
钢构造加工阶段
12
尖头锤
把
3
钢构造加工阶段
五，施工进度筹划
六、施工安全规定
⒈ 所有作业人员需持有国家劳动部门承认上岗证。
⒉ 对职工经常进行安全教诲，进入施工现场必要戴安全帽。
⒊ 按规定穿戴劳保用品上岗，不得穿拖鞋进入施工现场。
⒋ 坚持高空作业系安全带，双层作业设隔离层。
⒌ 吊装工作中，吊物下方不得站人。
⒍ 各种材料堆放稳妥，以防倾斜和滚动。
⒎ 施工机械和电气设备要有专人操作和维护，不得带病运转和超负荷工作。
⒏ 为防止高空坠落，高空作业时，必要对的使用安全带。
⒐高空用气割或电焊切割时，应采用办法防止割下金属或火花落下伤人。
⒑ 高空作业设施、设备，必要在施工迈进行检查，确认其完好方能投入使用。
⒒ 攀登和悬空作业人员，必要通过专业技术培训及专业考试合格，并必要定期对其进行体检。
⒓ 雨天、风力不不大于四级、夜晚等状况，尽量避免高空作业。
⒔ 防腐涂装施工现场或车间不容许堆放易燃物品，并远离易燃物品仓库。
⒕ 防腐涂装施工现场或车间，必要具备有消防水源和消防器材。
⒖ 油漆作业时，施工人员应戴防毒口罩或防毒面具，对接触性侵害，施工人员需穿工作服，戴手套和防护眼镜等，尽量不与溶剂接触。
