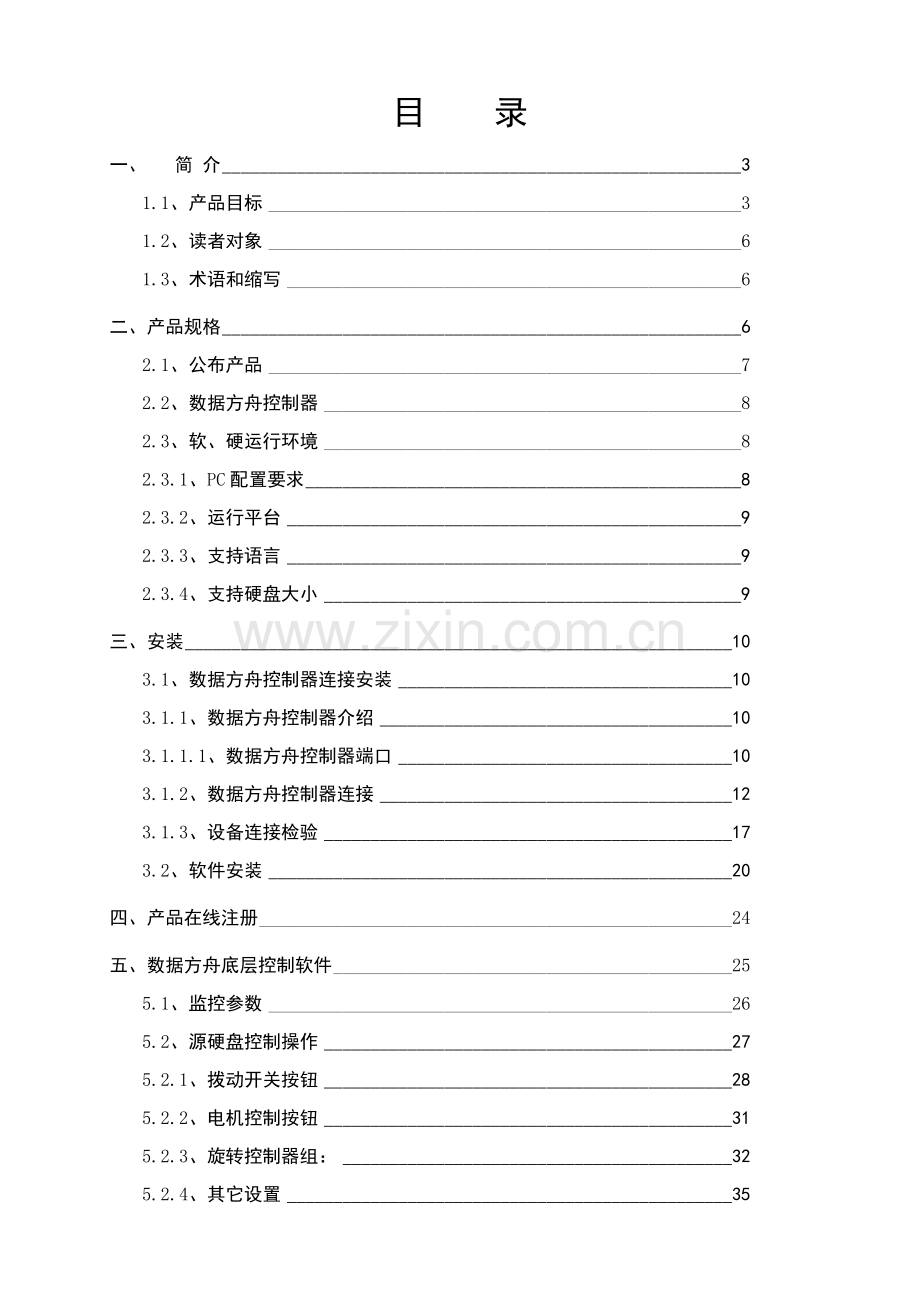

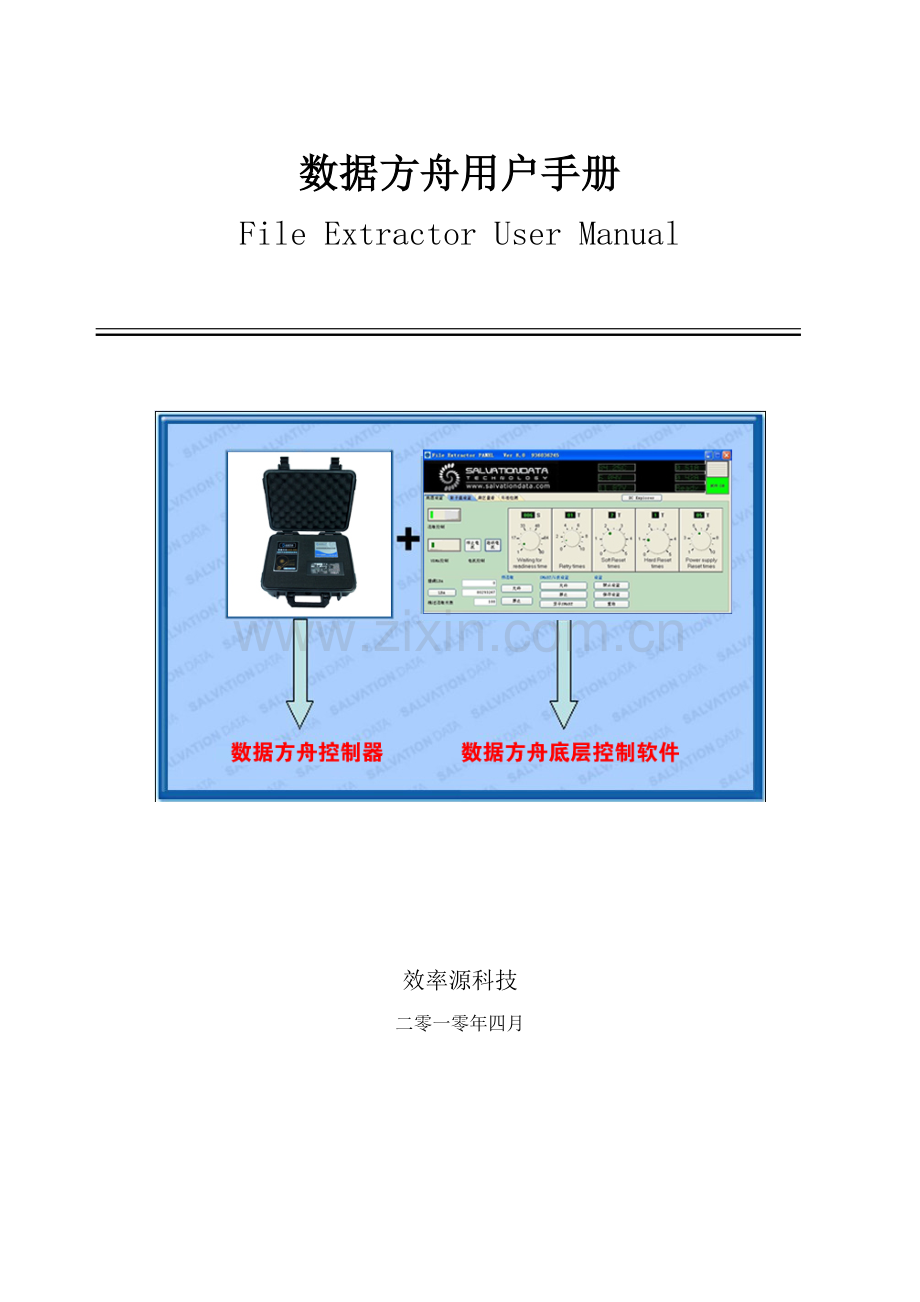

数据方舟用户手册File Extractor User Manual效率源科技二零一零年四月目 录一、简 介31.1、产品目标31.2、读者对象61.3、术语和缩写6二、产品规格62.1、公布产品72.2、数据方舟控制器82.3、软、硬运行环境82.3.1、PC配置要求82.3.2、运行平台92.3.3、支持语言92.3.4、支持硬盘大小9三、安装103.1、数据方舟控制器连接安装103.1.1、数据方舟控制器介绍103.1.1.1、数据方舟控制器端口103.1.2、数据方舟控制器连接123.1.3、设备连接检验173.2、软件安装20四、产品在线注册24五、数据方舟底层控制软件255.1、监控参数265.2、源硬盘控制操作275.2.1、拨动开关按钮285.2.2、电机控制按钮315.2.3、旋转控制器组：325.2.4、其它设置355.3、影子盘控制操作365.3.1、影子技术原理375.3.1.1、影子技术同镜像技术比较375.3.1.2、影子技术实现原理385.3.2、影子盘选择425.3.3、影子参数设置及操作425.3.4、工作情况445.3.5、驱动参数设置455.4、磁盘扇区查看485.5、坏道检测49六、数据方舟上层数据恢复软件536.1、文件恢复536.2、磁盘镜像55一、 简 介数据方舟产品是由国人研发、含有完全自主知识产权一款专业数据恢复工具。数据方舟不只是仅针对简单磁盘逻辑问题数据恢复，它更强大功效在于对磁盘含有物理损坏数据恢复，如：磁盘含有很多环道，经过数据方舟就能够将经过操作系统不能正常读出数据恢复出来。数据方舟关键由三部分组成：数据方舟控制器、数据方舟底层控制软件和上层数据恢复软件。数据方舟产品硬件关键负责将源盘数据读出，并在影子盘上建立影子，经过USB接口和PC机相连接，连接很快捷方便。数据方舟底层控制软件是专门针对硬件控制而开发出来，必需同数据方舟控制器配套才能正确使用，控制软件参数设置简单、易懂，极少需要用户参与设置，大部分参数全部已经由控制软件智能设置。上层数据恢复软件操作方便、简单，是效率源企业专门为数据方舟开发一款上层逻辑恢复配套工具，恢复功效强大，提供直接提取文件、快速搜索、完全搜索、快速查找、过滤、镜像等功效，支持对大多数常见文件内容预览。对于数据方舟产品而言，我们不仅提供了配套上层数据恢复软件，而且能够支持市面上任何一款数据恢复软件来进行上层数据恢复操作。数据方舟支持不一样厂家生产多种型号磁盘，支持IDE、SATA等标准通用接口。数据方舟采取了最新设计理念，构思巧妙，采取外置电源为硬盘供电，外观小巧。数据方舟对磁盘访问采取自适应方法，自动在UDMA/PIO之间切换，尽可能达成对磁盘高效访问。总而言之，数据方舟是一款系统资源花费小、功效强大专业数据恢复工具。1.1、产品目标伴随二十一世纪全球信息化快速发展，计算机在商业和个人方面应用得到了显著增加，使得多种多样电子信息，即数据成为企业和个人一项不可丢失关键资产。怎样确保数据存放完整性、可用性、安全性已不再仅仅是一个单纯技术问题，更是一个企业生存实力关键表现。数据丢失问题能够概括成两大类：逻辑问题和物理问题。相对应恢复分别称为逻辑恢复和物理恢复。逻辑恢复通常又称为软恢复，也就是说不需要包含到硬件修理数据恢复，数据丢失原因不是由硬件故障所引发，如人为误格式化、误删除、误克隆、病毒破坏、分区丢失等，其表现形式为操作系统不能正常读文件找不到或是文件不能正常打开，分区不能找到、提醒分区未格式化等。对应地，物理恢复包含包含到硬件修理、由硬件损坏造成数据丢失数据恢复，如磁盘划伤、磁道损坏、磁组损坏、电机损坏、电路板芯片及其它原器件烧坏等等，其具体表现形式为系统不能正常认盘，常伴有磁组撞击“喀嚓喀嚓”声等，或是系统能够认盘，磁盘有坏道，造成系统不能正常读取数据，系统长时间无响应，卡死等现象。硬盘坏道也能够分为逻辑坏道和物理坏道两种。逻辑坏道又称为软坏道，通常是因为软件操作或使用不妥造成，这类问题是能够经过通常专业修复软件修复。物理坏道通常又叫物理性坏道，表明硬盘磁道产生物理损伤，只有经过更改硬盘扇区使用来处理。通常情况发生下列现象则表明硬盘存在有物理性坏道：u 在打开、运行或拷贝数据时，硬盘出现读取数据速度变慢，长时间操作不成功或表现为长时间读某一区域，或伴随硬盘读盘发出异常响声，或操作系统提醒“无法读取或写入该文件”，则表明该硬盘一些部分出现了物理性坏道。u 每当开机时，磁盘扫描程序Scandisk全部要自动运行进行扫描，则表明磁盘上有需要修复关键错误，如，存在坏道时，运行该磁盘扫描程序时是不能顺利经过，能够肯定该硬盘上存在坏道。即使扫描经过了，但出现了红色“B”标识，也表明硬盘存在坏道。u PC开启时，硬盘无法正常引导，经过光盘或其它引导盘开启后，即使能够看到硬盘盘符，但无法对该分区进行有效操作；甚至有时根本就看不到硬盘分区，则表明硬盘上可能存在有坏道。具表现象表现为开机自检过程中，提醒“Hard disk drive failure”、“Hard drive controller failure”等信息，则能够判定硬盘驱动器或硬盘控制器有硬件故障错误。读写硬盘时有提醒“Sector not found”或“General error in reading drive C”等错误信息，则表明硬盘磁道存在有物理性损伤。u 电脑正常运行时出现忽然死机或“该文件损坏”等问题时，也常常表明磁盘存在有坏道。针对通常性磁盘逻辑问题、磁盘软坏道问题，是很轻易处理，只须经过通常数据恢复软件就全部能够将丢失数据找回来。不过对于硬件和物理问题来说，要想恢复数据是比较麻烦。对磁头、电机、电路板芯片损坏，能够经过更换硬件设备器件来处理问题，使得系统能够正常认盘，从而恢复数据。不过对于硬盘有物理性坏道，即使系统能够正常认盘，不过在系统初始化时，轻易造成系统长时间无响应、卡死，无法正常经过操作系统来读取磁盘数据。针对处理这类问题有效手段不是很多，现在市面上能够处理该问题产品也不多，即使有，处理问题效果也不是很好，操作极其不方便、实施效率低下、设备安装连接、移动极其不方便，而且一套设备只能安装到一台PC上，给用户使用带来极大不方便。为此，效率源科技推出数据方舟就是一款专门针对处理这一系列问题专业数据恢复工具。目标在于处理经过操作系统去读取磁盘要卡死或不能正常读取磁盘问题；处理从有物理损坏磁盘上恢复数据问题；处理从有逻辑结构损坏磁盘上恢复数据问题；处理用户使用过于烦琐、操作复杂、不方便一系列问题。数据方舟（File Extractor）适用范围：n 从有物理损坏硬盘上恢复数据n 从逻辑结构损坏磁盘上恢复数据n 从同时含有物理损坏和逻辑结构损坏磁盘上恢复数据数据方舟是一套软硬相结合专业数据工具产品。在设计上更具人性化，同其它同类产品相比，数据方舟最大特点是不需要进行强力复制并创建镜像盘，我们只是在读数据成功时才建立对应影子，对不能成功读取数据做对应特殊处理。所以我们产品速度愈加快、效率更高，也对源盘起到了一定保护。数据方舟控制器做到设计合理、可直接经过USB接口连接PC机、快捷方便，支持硬盘热拔插，数据方舟控制器体积小、重量轻、移动携带方便，数据方舟控制程序和上层数据恢复软件做到操作尽可能方便、快捷，无须用户过多参与，以求尽可能满足不一样层次用户使用要求、易学好用。下图就是数据方舟实施步骤：-Jonsting翻译UI获取LBA值范围是否全部LBA已经读完结 束读取索引表该LBA建立影子读取源盘数据成功读取数据读数据并在影子盘建影子从影子盘直接读取数据将该sector设置为0x40 Application Layer File Extractor Kernel现在世面上最为流行就是SATA、IDE接口硬盘，为了尽最大可能满足这部分用户群体，数据方舟控制器在设计硬盘连接接口时，将支持世面上不一样厂家生产不一样型号IDE、SATA等标准通用接口硬盘。（备注：其实面对其它标准通用接口连接，能够经过硬盘接口转换卡和数据方舟控制器相连接，如，SCSI接口硬盘连接，就能够考虑采取硬盘接口转换卡来连接。）1.2、读者对象编写本文档目标是为了让广大用户能够立即熟悉、掌握、使用好数据方舟。适合读者对象关键是针对对数据恢复有一定经验、了解磁盘物理及逻辑结构、有一定文件系统基础人。当然本文将尽可能以通俗、易懂语言来描述整个数据方舟用户手册，尽可能使得对数据恢复没有多少经验，对磁盘、文件系统不是很了解读者，只要含有对PC有一定基础知识人也能够看懂、看明白。经过阅读数据方舟用户手册后，用户能够轻松、方便操作，使得一般用户全部能够达成含有数据恢复教授等级水准。1.3、术语和缩写缩写词全 文 意 思备 注FEFile Extractor数据方舟FECFile Extractor Console数据方舟控制器FECPFile Extractor Console Panel数据方舟底层控制软件FEEXPFile Extractor Explorer数据方舟上层数据恢复软件LBALogical Block Address线性逻辑块地址HDDHard Disk Drive硬盘驱动器IDEIntegrated Drive ElectronicsIDE接口SATASerial Advanced Technology AttachmentSATA接口SCSISmall Computer System Interface小型计算机系统接口USBUniversal Serial Bus通用串行总线MBRMaster Boot Recorder主引导统计表DBRDOS Boot RecordDOS引导统计FATFile Allocation Table文件分配表FDTFile Directory Table文件目录表SAService Area固件区二、产品规格从上一章介绍中能够得悉，数据方舟产品是由硬件和软件两部分组成，其中软件部分又由底层控制软件（FECP）和上层数据恢复软件(FEEXP)两部分组成。下面将从以下多个方面来介绍数据方舟产品软、硬件规格。2.1、公布产品整个数据方舟公布产品全部封装在含有环境保护塑料盒中，外包装盒含有一定抗压强度，在盒子里面配置了含有防震动海绵层，所以确保了数据方舟产品在整个运输过程中是安全可靠。具体包装箱见下图所表示：因为数据方舟产品套件不仅仅是一套单纯纯软件，而整个产品中是包含有硬件设备、电源、数据线等，所以请用户在收到数据方舟公布产品包装箱时，请仔细检验包装盒中是否全部全部包含有下表中所列配件：编号项 目数量单位说 明备注1数据方舟控制器1台2USB数据连接线1根经过PC机USB接口和数据方舟控制器相连接3SATA接口到IDE接口转换卡1套将SATA接口转IDE接口4IDE接口数据线1根用于连接IDE接口硬盘和数据方舟控制器5916转接卡1个用于将2.5IDE转3.5IDE6IDE接口延长卡1个延长数据方舟IDE接口7效率源高精电源1个转换和稳定电压8电源适配器1个为数据方舟控制器供电2.2、数据方舟控制器项 目规 格 说 明备注外观长度（CM）11宽度（CM）7.5高度（CM）3重量（KG）0.2电源5-12V电流=3A传输口USB 2.0标准接口3.5PATA扩展接口3.5SATA, 2.5PATA/SATA支持接口3.5IDE/SATA HDD，2.5IDE/SATA HDD-Selina翻译2.3、软、硬运行环境2.3.1、PC配置要求为了满足数据方舟良好运行，在个人电脑硬件配置上推荐配置要求以下：编号类 型规 格备 注1主板915芯片组2CPUIntel 3.0GHz3内存=1G4光驱无要求5显示器无要求6系统盘容量无要求用于装操作系统7影子盘容量尽可能大些（备注：在安装数据方舟时，并不是一定要有影子盘存在，不过在以后使用数据方舟进行数据恢复时，对于坏道比较严重硬盘，全部提议使用影子盘方法进行数据恢复，而且影子盘大小应该大于源盘，最少不能小于源盘容量。）2.3.2、运行平台数据方舟关键是针对windows用户开发产品，现在只支持在windows平台上运行，对其它操作系统临时不支持，现在支持具体windows系列操作系统以下： Windows + SP4 Windows NT Windows xp Windows Windows vista Windows 72.3.3、支持语言数据方舟产品支持语言详情见下表所表示：编号类 型语 种备 注1数据方舟底层控制软件（FECP）英语和简体汉字2数据方舟上层数据恢复软件（FEEXP）英语和简体汉字3数据方舟用户手册英语和简体汉字（备注：在以后可能会陆续推出其它语言版本）2.3.4、支持硬盘大小伴随信息技术快速发展，硬盘更新换代周期越来越短，推出硬盘容量也越来越大，能够说是日新月异。为此，效率源科技企业新推出数据方舟便考虑到了以后几年硬盘快速发展趋势，出现大容量问题，所以在支持硬盘容量上，我们就考虑到了以后用户很长一段时间内全部是能够使用数据方舟产品，不会被淘汰。在设计时我们所设定硬盘LBA（Logical Block Address）值长度为6个字节，总共48个比特位长，则，那么理论上我所支持硬盘大小应为： （公式）所以理论上，数据方舟控制器所支持硬盘能够高达131072个Tb容量，现在世面上流行硬盘容量大小就是500Gb左右，完全能够满足目前用户和以后几年硬盘发展需求。在理论上，数据方舟对硬盘容量支持是不存在任何问题，不过，这里我们推荐用户硬盘容量最好不要超出2个Tb。三、安装数据方舟安装包含硬件数据方舟控制器连接安装和软件数据方舟程序安装。整个数据方舟产品软、硬产品安装极其简单、方便、快捷。3.1、数据方舟控制器连接安装数据方舟控制器安装连接包含到故障盘（这里又叫源盘）和数据方舟控制器连接问题、数据方舟控制器和PC机（这里又叫主机）连接问题和影子盘连接问题。针对不是很了解硬盘结构基础知识一般用户来说，在选择影子盘时候，一定要注意以下几点：1、 所选择影子盘一定是不能有坏道磁盘，避免影响数据恢复效果。2、 所选择影子盘容量务必比源盘容量大，最少不能小于源盘。3、 所选择影子盘数据在使用前务必做备份，影子盘上数据将会遭到破坏，建立影子时这些数据将会被覆盖掉，这一点务必记住。4、 要注意目前操作系统所在磁盘是不能选择作为影子盘，数据方舟底层控制软件会自动屏蔽掉目前操作系统所在磁盘。所以这里要尤其注意当引导磁盘（boot disk）和目前操作系统不在同一个磁盘上时，一定要注意数据方舟底层控制软件只会屏蔽掉系统盘，而不会屏蔽掉引导磁盘（boot disk），在选择影子盘时候，这里一定要尤其注意，切记！切记！5、 所选择影子盘并不是同数据方舟控制器直接相连接，而是同我们主机直接相连接。3.1.1、数据方舟控制器介绍整个数据方舟套件中，数据方舟控制器无疑是最为关键部分，它是整个产品基石、关键，全部操作全部是同数据方舟控制器相关，必需由数据方舟控制器来调度。3.1.1.1、数据方舟控制器端口Power OutputIDE Port如上图所表示，在数据方舟控制器正面下方有3.5IDE数据传输接口和电源输出接口两个端口，和指示数据方舟工作状态5个指示灯。这里IDE接口是直接连接源硬盘（故障盘）IDE接口（当然，若源盘是SATA接口，则只需在数据方舟控制器IDE接口上接一个SATA转IDE接口转换卡，即可同源盘相连接）。这里电源输出接口也是为源硬盘供电，为了确保给源盘提供稳定供电，强烈提议只为源硬盘供电。IDE接口排线图以下所表示：IDE接口所谓IDE（Integrated Drive Electronics）即“电子集成驱动器”，又称为ATA接口。下表列出了ATA标准中IDE接口上信号。其中，带“-”信号（如RESET-）表示低电平有效。“方向”是相对于硬盘而言，I表示进入硬盘，O表示从硬盘出来，I/O表示双向。 IDE接口引脚定义表说 明方向名 称管脚管脚名 称方向说 明复位IREST-12Ground地数据总线位7I/ODD734DD8I/O数据总线位8数据总线位6I/ODD656DD9I/O数据总线位9数据总线位5I/ODD578DD10I/O数据总线位10数据总线位4I/ODD4910DD11I/O数据总线位11数据总线位3I/ODD31112DD12I/O数据总线位12数据总线位2I/ODD21314DD13I/O数据总线位13数据总线位1I/ODD11516DD14I/O数据总线位14数据总线位0I/ODD01617DD15I/O数据总线位15地Ground1920NC.DMA请求ODMARQ2122Ground地I/O写IDIOW-2324Ground地I/O读IDIOR-2526Ground地I/O通道准备好OIORDY2728CSEL见注释1DMA确定IDMACK-2930Ground地中止请求OINTRQ3132NCATA-2中使用地址位1IDA13334PDIAG-见注释2地址位0IDA03536DA2I地址位2片选0ICS0-3738CS1-I片选1驱动器状态0DASP-3940Ground地注释：1、 CSEL：一条线上有两个存放设备时，经过该信号确定某存放设备为设备0（主设备）还是设备1（从设备）。2、 PDIAG-/CBLID-：一条线上有两个存放设备时，设备1通知设备0，设备1已经检测经过，该引脚也用于确定是否有80芯片排线连到接口上。数据方舟套件中提供了SATA转IDE接口卡，用户能够将接口卡直接插在数据方舟控制器提供IDE接口上，便能够进行接口转换，从而能够对SATA接口硬盘进行数据恢复操作。在数据方舟控制器底部指示灯用于指示数据方舟工作状态，各指示灯作用以下：指示灯名称指示灯显示为绿色指示灯显示为红色LED1表示硬盘电源开启表示硬盘正在进行正常工作LED2表示硬盘数据请求表示硬盘数据犯错LED3表示硬盘数据就绪表示硬盘状态忙LED4表示读取功效打开该状态暂未开发，留作扩展用LED5表示UDMA读写打开表示硬盘复位在数据方舟控制器顶端提供了供数据方舟控制器使用电源接口、同主机USB接口相连接数据传输口和两个控制按钮等，详情见下图所表示：Power InputControl ButtonUSB Port这里要尤其注意一下，数据方舟控制器和主机（PC）是经过一根USB数据线直接相连接，为了确保数据传输质量、稳定性，请将USB数据线插入到主机USB2.0驱动接口上。如，以台式PC为例来说，通常最好是将USB数据线直接插入到机箱后面USB接口上，若连接到机箱前面USB接口上，可能会因加长了数据引导线造成数据方舟控制器和主机数据传输质量不好。在数据方舟控制器顶端两个控制按钮分别用于在数据恢复过程中控制对源盘读写操作，其作用以下：BUTTON1：按下该按钮，则打开高速读取，此时LED5指示灯显示为绿色。BUTTON2：按下该按钮，则打开读取功效，此时LDE4指示灯显示为绿色。-EDISON翻译3.1.2、数据方舟控制器连接3.1.2.1、数据方舟控制器安装步骤及注意事项在上面章节中已经具体介绍数据方舟控制器性能、规格参数、提供多种连接端口。在本节中将介绍多个经典数据方舟控制器连接方法，PC电脑在同数据方舟控制器连接时，需注意以下几点：n 数据方舟控制器同主机PC相连接时，请注意：1) 为数据方舟控制器接上电源2) 将USB连接线小方口端插入到数据方舟控制器3) 将USB连接线扁口端插入到主机PCUSB 2.0驱动接口上n 数据方舟控制器同主机PC相移出时，请注意：1) 点击主机桌面右下角“安全移除硬件”，停止USB设备2) 将USB 连接线从主机上拔下3) 将USB 连接线从数据方舟控制器上拔下4) 将电源从数据方舟控制器上拔下n 数据方舟控制器同故障硬盘连接时，请注意：1) 请先将数据方舟控制器给故障盘供电电源关闭。2) 设置IDE接口源硬盘跳线到主盘（其它接口源硬盘无须操作该步骤）3) 接上数据连接线4) 接上电源线5) 再将电源打开，为故障盘供电n 数据方舟控制器同故障硬盘移出时，请注意：1) 请先将数据方舟控制器给故障盘供电电源关闭。2) 移出电源线3) 移出数据连接线n 影子盘经过USB连接线同主机连接时，请注意：1) 给影子盘接上电源线2) 将数据连接线连接到影子盘3) 将USB连接线扁口端插入到主机PCUSB 2.0驱动接口上。n 影子盘同主机移出时（经过USB连接），请注意：1) 点击主机桌面右下角“安全移除硬件”，停止USB设备2) 将USB 连接线从主机上拔下3) 将USB 连接线从影子盘上拔下4) 将电源从影子盘上拔下n 影子盘选择注意事项1) 影子盘容量最好不要小于源硬盘容量2) 影子盘最好不要有任何故障、坏道，避免做影子时丢失数据3) 不能选择目前操作系统所在磁盘为影子盘，而必需选择目前操作系统之外硬盘作为影子盘（注意：若目前操作系统所在磁盘和引导磁盘不是在同一个磁盘时，请用户一定要注意了，在这种情况下，系统只会过滤掉目前系统所在磁盘，而不会过滤掉引导磁盘。若用户不小心直接选择了引导盘来做影子盘，那么直接后果就是，引导磁盘将会遭到破坏，如：NTLDR、BOOT.ini等部分系统开启引导文件将会被丢失，系统将不能正常开启。所以在通常情况下，请用户一定单独重新加挂一块硬盘作为影子盘，而且在选择时请一定要注意，只能选择新加挂硬盘作为影子磁盘。）4) 备份影子盘中数据，避免做影子时丢失数据3.1.2.2、3.5IDE接口源硬盘连接因为数据方舟控制器本身就提供3.5IDE接口，所以同3.5IDE接口硬盘连接是很简单，中间无须任何接口转换卡。数据方舟控制器、3.5IDE接口硬盘、笔记本电脑、影子硬盘经典连接方法以下图所表示：123745689510从图中能够清楚看到数据方舟控制器、3.5IDE接口源硬盘、影子盘、主机PC之间相互连接关系。图中各个标号具体含义和用途见下：n 标号1：USB转SATA、3.5IDE和2.5IDE接口数据连接线标准USB口端。该端口是直接插入主机PCUSB 2.0驱动接口上，其作用是为了连接影子硬盘（见图中标号3），使得影子硬盘连接/移除更方便。n 标号2：USB转SATA、3.5IDE和2.5IDE接口数据连接线转换口端。该转换口直接同影子盘（见图中标号3）相连接，该转换口能够支持3种不一样硬盘接口，即SATA、3.5IDE和2.5IDE接口。n 标号3：影子硬盘。其作用就是为源硬盘建立对应影子，提升读取数据效率和降低了对源硬盘读取，起到保护源硬盘作用。n 标号4：USB数据连接线。其作用是为了将主机PC和数据方舟控制器（见图中标号8）连接起来，进行数据传输。标准USB接口同主机相连接，小方口端同数据方舟控制器相连接n 标号5：IDE电源线（两条）。一条从高精电源适配器电源输出端连接到数据方舟控制器“电源输入端”，为数据方舟控制器供电；另一条IDE电源线一端连接到数据方舟控制器输出电源接口上，另一端连接到源硬盘电源接口上，其作用是连接数据方舟控制器输出电源为源硬盘供电。n 标号6：效率源高精电源适配器。其作用为稳定和转换输入电流，以免电流过大或过小损坏硬盘或数据方舟控制器。n 标号7：直流输入电源。其作用就是为了给数据方舟控制器提供输入直流电源。n 标号8：数据方舟控制器。整套系统关键，源硬盘（标号10）经过数据方舟控制器间接同主机PC相连接，全部从上层应用发来命令全部要经过数据方舟控制器，数据方舟控制器来决定是从源硬盘还是从影子盘读取数据，决定是将数据写入到源硬盘还是写入到影子盘。n 标号9：IDE数据连接线。其作用是将源硬盘和数据方舟控制器相连接。n 标号10：源硬盘。也就是有问题、存在故障、需要恢复数据硬盘。3.1.2.3、2.5IDE接口源硬盘连接因为数据方舟控制器本身提供3.5IDE接口，而假如源硬盘为2.5IDE接口硬盘，那么同上面介绍3.5IDE源硬盘连接相比较，数据方舟控制器同源硬盘之间连接需要一个3.5IDE转2.5IDE接口转换卡，其它连接上全部是相同。数据方舟控制器、2.5IDE接口硬盘、笔记本电脑、影子硬盘经典连接方法以下图所表示：从图中能够清楚看到数据方舟控制器、2.5IDE接口源硬盘、影子盘、主机PC之间相互连接关系。图中各个标号具体含义和用途见下：n 标号1：USB转SATA、3.5IDE和2.5IDE接口数据连接线标准USB口端。该端口是直接插入主机PCUSB 2.0驱动接口上，其作用是为了连接影子硬盘（见图中标号3），使得影子硬盘连接/移除更方便。n 标号2：USB转SATA、3.5IDE和2.5IDE接口数据连接线转换口端。该转换口直接同影子盘（见图中标号3）相连接，该转换口能够支持3种不一样硬盘接口，即SATA、3.5IDE和2.5IDE接口。n 标号3：影子硬盘。其作用就是为源硬盘建立对应影子，提升读取数据效率和降低了对源硬盘读取，起到保护源硬盘作用。n 标号4：USB数据连接线。其作用是为了将主机PC和数据方舟控制器（见图中标号7）连接起来，进行数据传输。标准USB接口同主机相连接，小方口端同数据方舟控制器相连接。n 标号5：效率源高精电源适配器。其作用为稳定和转换输入电流，以免电流过大或过小损坏硬盘或数据方舟控制器。n 标号6：直流输入电源。其作用就是为了给数据方舟控制器提供输入直流电源。n 标号7：数据方舟控制器。整套系统关键，源硬盘（标号11）经过数据方舟控制器间接同主机PC相连接，全部从上层应用发来命令全部要经过数据方舟控制器，数据方舟控制器来决定是从源硬盘还是从影子盘读取数据，决定是将数据写入到源硬盘还是写入到影子盘。n 标号8：IDE电源线（两条）。一条从高精电源适配器电源输出端连接到数据方舟控制器“电源输入”端口，为数据方舟控制器供电，另一条IDE电源线一端连接到数据方舟控制器输出电源接口上，另一端连接到3.5IDE转2.5IDE接口转换卡电源接口上，其作用是为源硬盘供电。n 标号9：IDE数据连接线。其作用是将源硬盘和数据方舟控制器相连接，以进行数据、指令传输。n 标号10：3.5IDE转2.5IDE接口转换卡。其作用就是将源硬盘2.5IDE接口转换成3.5IDE接口，便于和标准IDE数据连接线相连接。该接口卡也是效率源科技自主研发产品，在连接时，请将上面白色开关按钮按下，使其断开操作，连接好了以后，再将按下白色按键，使其导通。n 标号11：源硬盘。也就是有问题、存在故障、需要恢复数据硬盘。3.1.2.4、3.5SATA接口源硬盘连接因为数据方舟控制器本身只提供3.5IDE接口，若源硬盘为3.5SATA接口硬盘，在将其同数据方舟控制器相连接时，需要一个SATA接口转IDE接口转转换卡，其它连接同上面介绍IDE接口源硬盘连接基础相同。则数据方舟控制器、SATA接口硬盘、笔记本电脑、影子硬盘经典连接方法以下图所表示：12374568951011从图中能够清楚看到数据方舟控制器、3.5SATA接口源硬盘、影子盘、主机PC之间相互连接关系。图中各个标号具体含义和用途见下：n 标号1：USB转SATA、3.5IDE和2.5IDE接口数据连接线标准USB口端。该端口是直接插入主机PCUSB 2.0驱动接口上，其作用是为了连接影子硬盘（见图中标号3），使得影子硬盘连接/移除更方便。n 标号2：USB转SATA、3.5IDE和2.5IDE接口数据连接线转换口端。该转换口直接同影子盘（见图中标号3）相连接，该转换口能够支持3种不一样硬盘接口，即SATA、3.5IDE和2.5IDE接口。n 标号3：影子硬盘。其作用就是为源硬盘建立对应影子，提升读取数据效率和降低了对源硬盘读取，起到保护源硬盘作用。n 标号4：USB数据连接线。其作用是为了将主机PC和数据方舟控制器（见图中标号6）连接起来，进行数据传输。标准USB接口同主机相连接，小方口端同数据方舟控制器相连接。n 标号5：IDE电源线（两条）。一条从高精电源适配器电源输出端连接到数据方舟控制器“电源输入”端口，为数据方舟控制器供电，另一条IDE电源线一端连接到数据方舟控制器输出电源接口上，另一端连接到SATA转IDE接口转换卡电源接口上，其作用是为源硬盘供电。n 标号6：效率源高精电源适配器。其作用为稳定和转换输入电流，以免电流过大或过小损坏硬盘或数据方舟控制器。n 标号7：直流输入电源。其作用就是为了给数据方舟控制器提供输入直流电源。n 标号8：数据方舟控制器。整套系统关键，源硬盘（标号11）经过数据方舟控制器间接同主机PC相连接，全部从上层应用发来命令全部要经过数据方舟控制器，数据方舟控制器来决定是从源硬盘还是从影子盘读取数据，决定是将数据写入到源硬盘还是写入到影子盘。n 标号9：IDE数据连接线。IDE数据连接线一端连接在数据方舟控制器IDE接口上，另一端连接在SATA接口转IDE接口卡（标号10）IDE接口上。n 标号10：SATA接口转IDE接口转换卡。该转换卡也是由效率源科技自主研发产品，连接使用很方便，提供一个IDE接口、一个SATA接口和一个电源接口。n 标号11：源硬盘。也就是有问题、存在故障、需要恢复数据硬盘。2.5SATA接口源硬盘连接和3.5SATA接口源硬盘连接大致相同，在此不再缀述。3.1.3、设备连接检验在将数据方舟控制器、源硬盘、影子硬盘和主机PC连接好了以后，用户是不是就能够开始进行对源硬盘做数据恢复了呢？显然这么见解是不正确。在进行数据恢复之前，必需得确保全部连接硬件设备正常，那么怎样来有效检验这些设备连接已经是正常呢？下面见将分别介绍影子盘同主机PC、数据方舟控制器同主机PC和源硬盘同数据方舟控制器之间连接检验。3.1.3.1、影子盘经过USB连接线同主机PC连接检验因为经过USB连接影子盘操作是很快捷、方便，是很轻易连接，也很轻易拔下。相信大家全部很清楚，有时候所插入USB设备因为某种原因，会造成操作系统不能够正常识别。一样地，将影子盘作为USB移动设备插入时，也可能碰到一样问题。若在操作系统中没有正确识别到影子盘情况下，数据方舟是不能正常使用影子功效。所以在做数据恢复之前，请务必确保影子盘已经正确连接。则检验经过USB连接线连接影子盘到主机可按以下步骤进行：1) 右键点击桌面上我电脑，并选择管理。2) 在打开计算机管理中左边列表中，选择设备管理器项。3) 在右边列表中，选择磁盘驱动器项。4) 检验在磁盘驱动器下是否存在一个USB设备硬盘。5) 若是存在一个USB设备硬盘，则打开磁盘管理器，检验操作系统是否获取到了影子盘大小。说明：因为直接打开磁盘管理器去查看影子盘是否连接正常，系统反应时间比较慢，要花费较长时间，不能快速检验到影子盘是否已经连接上；若是打开设备管理，直接检验磁盘驱动器下是否存在USB设备硬盘，这种方法是比较快，若该项下不存在USB设备硬盘，那么能够很快地就能判定出明影子盘没有连接好，需要用户重新连接影子盘，不过若在磁盘驱动器下存在了USB设备硬盘，此时最好是再打开磁盘管理器，检验操作系统能否正常获取硬盘大小。为啥要这么做呢？相信大家全部经历过将一个U盘插入到主机PC上，有时候，系统能够检验到硬件设备，但就是不能正常获取移动设备大小，无法正常使用移动设备，需要重新插入。一样地，这里影子硬盘经过USB数据连接线插入到主机PC上，有时候会出现这种现象，既系统能够检验到影子盘，不过没有获取到影子盘容量，造成不能正常使用影子功效。造成原因可能是多方面，有可能存在下列原因： 插入到主机PCUSB驱动接口不是2.0； 因为USB添加了延长线，造成USB驱动供电不足； 还有可能就是USB数据连接线本身就有问题总而言之，在使用影子盘前之前，请务必检验系统能否正常识别到影子盘容量，若能够识别，则能够使用影子盘了，不然，数据方舟将会因不能正确获取影子盘容量，而不正常使用影子功效，从而失去数据方舟优势功效。3.1.3.2、影子盘不是经过USB数据连接线接到主机PC上检验对于没有提供USB驱动2.0接口主机来说，用户就不可能将影子盘直接经过USB接口连接到主机上。在这种情况下，用户只能将影子盘作为从盘挂载，对于这种挂载方法检测是很简单：1) 开机后，按住DEL键，进入CMOS
