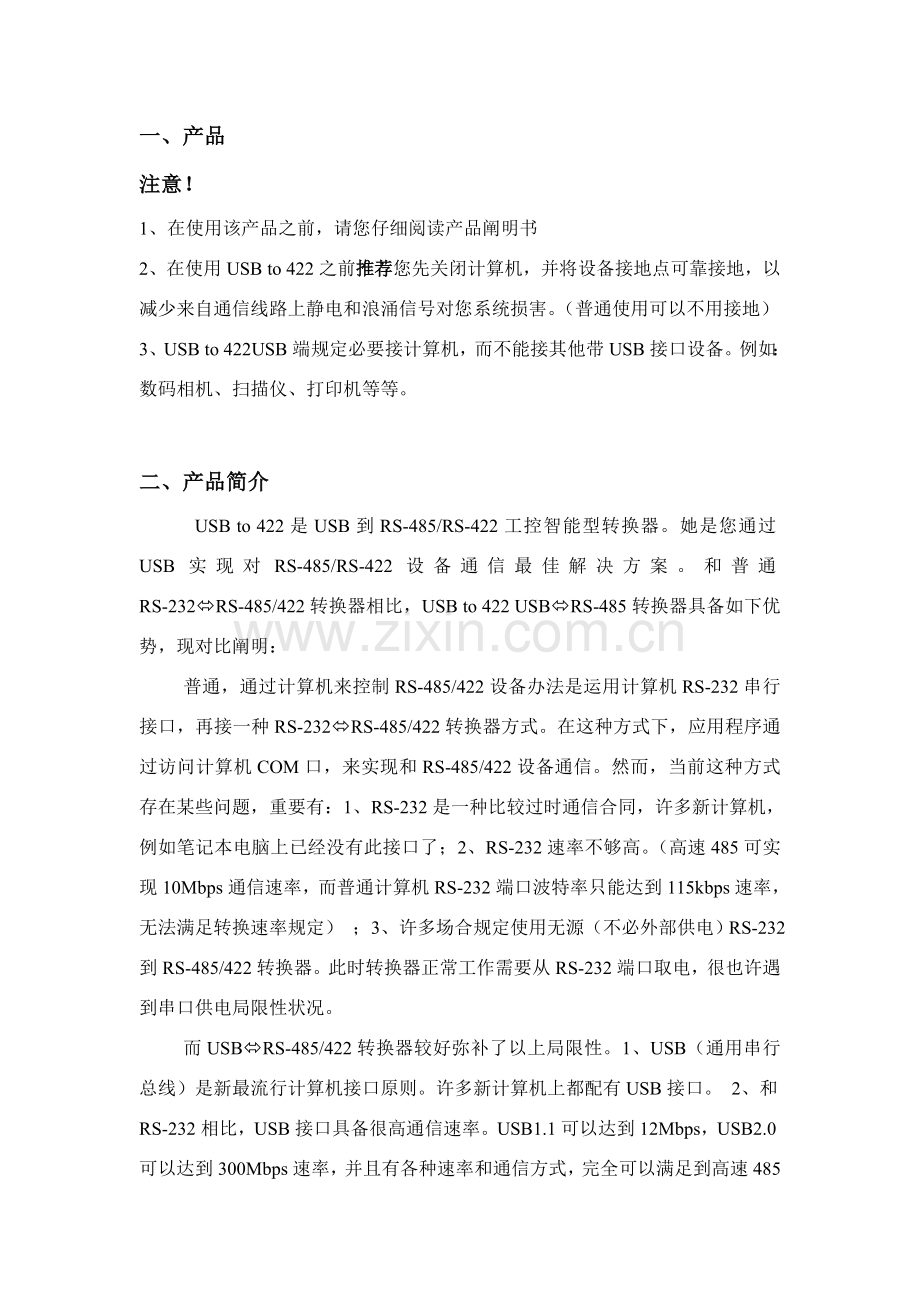

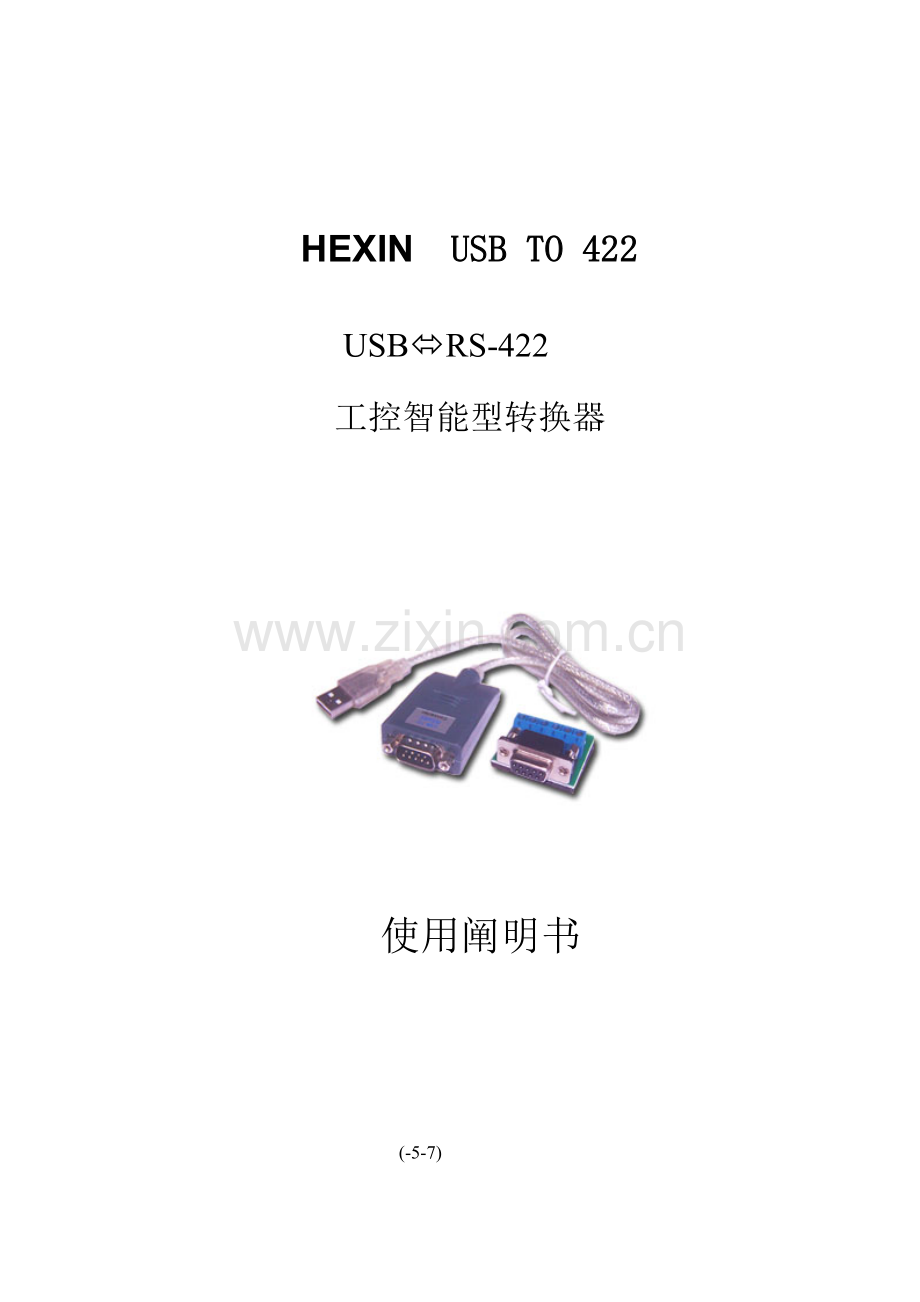

HEXIN USB TO 422USBRS-422 工控智能型转换器使用阐明书 (-5-7)一、产品注意！1、在使用该产品之前，请您仔细阅读产品阐明书2、在使用USB to 422之前推荐您先关闭计算机，并将设备接地点可靠接地，以减少来自通信线路上静电和浪涌信号对您系统损害。（普通使用可以不用接地）3、USB to 422USB端规定必要接计算机，而不能接其他带USB接口设备。例如：数码相机、扫描仪、打印机等等。二、产品简介USB to 422是USB到RS-485/RS-422工控智能型转换器。她是您通过USB实现对RS-485/RS-422设备通信最佳解决方案。和普通RS-232RS-485/422转换器相比，USB to 422 USBRS-485转换器具备如下优势，现对比阐明：普通，通过计算机来控制RS-485/422设备办法是运用计算机RS-232串行接口，再接一种RS-232RS-485/422转换器方式。在这种方式下，应用程序通过访问计算机COM口，来实现和RS-485/422设备通信。然而，当前这种方式存在某些问题，重要有：1、RS-232是一种比较过时通信合同，许多新计算机，例如笔记本电脑上已经没有此接口了；2、RS-232速率不够高。（高速485可实现10Mbps通信速率，而普通计算机RS-232端口波特率只能达到115kbps速率，无法满足转换速率规定） ；3、许多场合规定使用无源（不必外部供电）RS-232到RS-485/422转换器。此时转换器正常工作需要从RS-232端口取电，很也许遇到串口供电局限性状况。而USBRS-485/422转换器较好弥补了以上局限性。1、USB（通用串行总线）是新最流行计算机接口原则。许多新计算机上都配有USB接口。 2、和RS-232相比，USB接口具备很高通信速率。USB1.1可以达到12Mbps，USB2.0可以达到300Mbps速率，并且有各种速率和通信方式，完全可以满足到高速485转换规定。 3、USB接口自身具备较强供电能力。因而USBRS-485/422转换器不需要外部供电（即不存在供电局限性问题）。此外，USB总线尚有其他长处。例如：热插拔、连接以便、可挂接各种设备等等。那么USB to 422 USBRS-485/422转换器如何实现应用软件对RS-485/422设备通信呢？对于顾客来说理解这一过程是必要。详细原理如下：USB to 422驱动程序安装后来，自动在您计算机系统里虚拟出一种串行COM口。 例如，您计算机本来有两个串口 COM1和COM2，那么USB to 422驱动程序安装后来自动虚拟出一种COM3口(普通来说是这样，详细COM端标语由虚拟驱动程序自动分派)。 如果您计算机上没有RS-232接口(如比较新笔记本电脑)，那么驱动程序安装后来，自动虚拟出一种COM1端口。 这个由USB to 422B驱动程序虚拟出来COM口和计算机原有COM口对于应用软件来说是同样。 只要您应用软件可以映射(或选取)到该虚拟COM口，就可以实现对RS-485设备通信。也就是说这个从虚拟COM口驱动程序到USB再到RS-485转换过程对顾客来说完全是透明。顾客不必关怀这一过程实现细节，而只需要考虑串口通信问题就可以了。下图可以协助您理解该过程：注：虚线内为透明传播过程，顾客不必关怀详细实现细节。三、应用工控自动化系统、条码扫描器、Palm、PLC和PLD、掌上电脑PDA(WinCE系统)、标签打印机、POS系统、数据采集控制系统、安全门禁系统等。四、功能与特性单片（ASIC）USB端口到串行端口通信RS-485端口共模输入电压范畴为-7V+12V支持Windows98/ME 和Windows/XP支持MAC Apple 和 Linux v5.0完全兼容USB v1.1和USB CDC V1.1规范USB全速连接USB总线直接取电，无需外接电源支持自动握手合同在1200m距离内可达57.6kbps传播速率(近距离可达230kbps速率)符合TIA/EIARS-485原则支持远程唤醒和电源管理可支持点到多点(RS-485端最多可挂接32个原则485设备)注意！1. USB to 422RS-485通信速率受通信距离影响，普通为距离越远，通信速率越低。简朴相应表如下：通信距离010m300m1200m5000m速率(最大)230kbps115kbps57.6kbps9600bps(表中数值是抱负状况下。详细通信速率还要受实际环境影响，也许达不到以上数值)2. USB to 422RS-485总线理论上最多可挂接32个原则485设备，但是由于受负载以及通信距离影响，实际最多可挂接设备也许达不到该数值（普通为20个）五、连接和信号1.RS485/RS422（DB9M针头）针脚定义 DB9M123456789RS422T-/D-T+/D+R+R-GND注：DB9针/孔头引脚编号在接头上有标明六、系统需求在使用USB to 422前，请拟定你电脑是IBM PC兼容型并具备如下最低系统规定：l Intel兼容486DX4-100 MHz中央解决器或更高l 一种原则USB接口(4-pin)并有 符号l 运营操作系统为Windows 98/Me 或 Windows /XP七、驱动程序安装办法一：（推荐）进入到光盘目录运营USB to 422_drv.exe自动安装向导程序.单击下一步。 安装向导程序自动在您系统里安装USB to 422驱动程序。点击完毕。安装成功后来就可以正常使用USB to 422产品了。办法二：请按照下面环节安装USB转RS485设备驱动程序：1. 打开将要连接USB转RS485设备电脑电源，并拟定将要连接USB口已经启动并正常工作。2. 将USB连接线插入USB接口，Windows将检测到设备，并运营添加新硬件向导协助你设立新设备，单击下一步继续。3. 插入USB转串口线驱动CD程序盘，并单击下一步继续。选取为硬件搜索最新驱动程序然后单击下一步，选取从光盘安装然后单击OK。4. 指定安装为USB to 422_drv5. Windows将检测到安装信息(Serwpl.INF)并显示USB Serial设备，单击下一步继续安装。6. 点击完毕后您就可以正常使用USB to 422产品了。注：安装程序提示对话框内PL-2303是USB to 422采用USB芯片型号，Prolific是芯片制造商注册商标。八、驱动程序删除按照下面环节从Windows系统里删除USB转串口线驱动程序：办法一：1. 从你电脑上拔下USB转串口线。2. 运营USB转串口线驱动盘里DRemover98_2K.exe程序，并按照提示进行。（或者用右键点击“USB to Serial Port (COM3)”项，再点击“删除”）3. 点击“OK”弹出提示对话框 4. 如果您想安装新驱动程序点击“是”将重新启动计算机。否则不重新启动5. 驱动程序删除完毕。办法二：1 进入到光盘运营USB to 422 Installer.exe安装程序向导。选取“删除该驱动程序”，点击下一步。1 对话框提示“PL-2303已经移除”，点击“完毕”。(以上是在windows98下安装过程，在windows/XP下安装过程与之类似)所有商标名称和产品名称是它们各自生产厂商商标或注册商标若有其他问题请您与和鑫科技技术部联系
