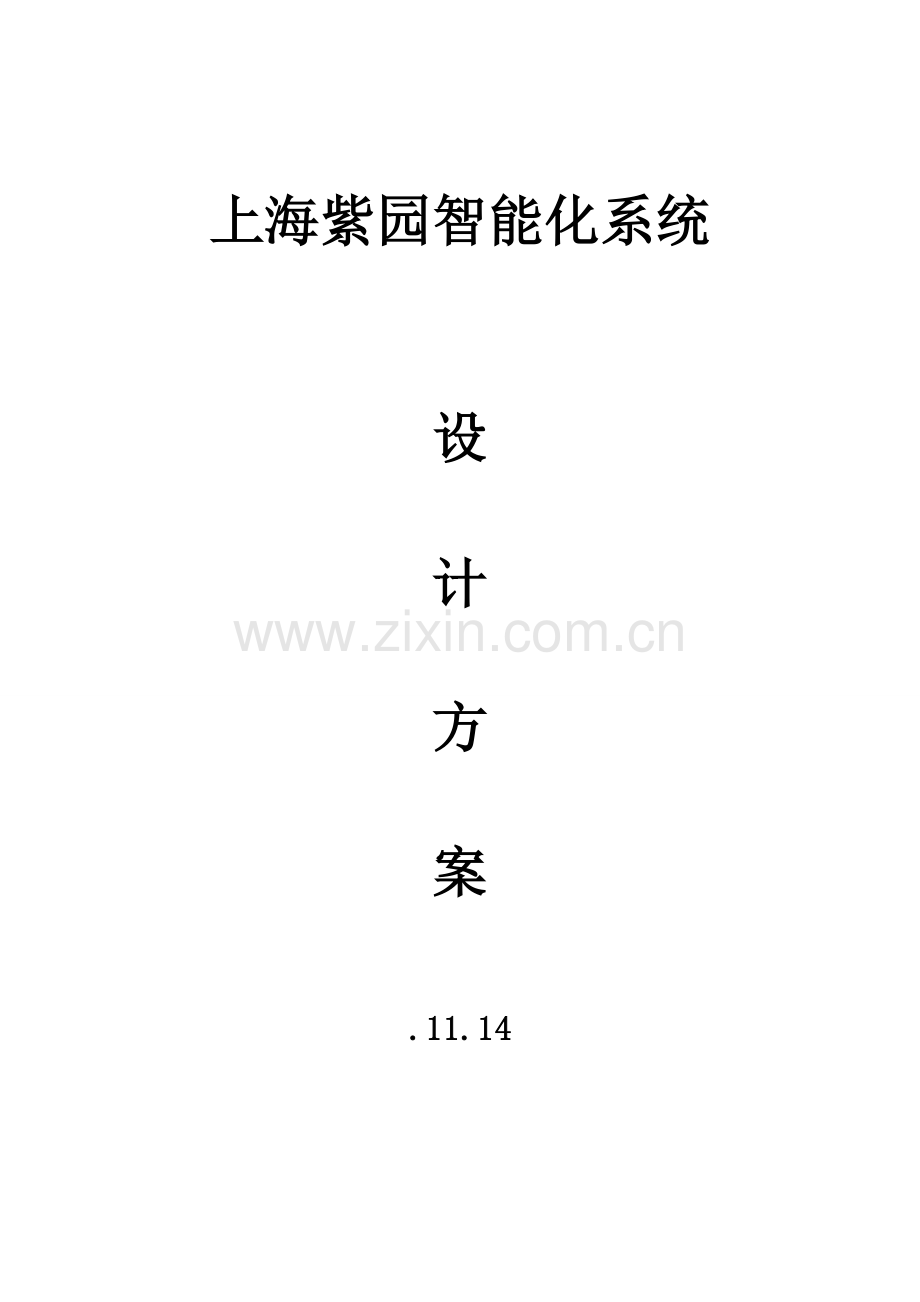

上海紫园小区智能化专业系统设计专项方案.doc

上海紫园智能化系统设计方案.11.14目 录第一部分 概述31用户需求分析32智能化系统概述5第二部分 系统详述7第一章 结构化综合布线7第二节结构化综合布线系统特点8第三节 结构化综合布线系统设计依据和设计等级16第四节 结构化综合布线系统技术方案说明19第二章 计算机网络系统23第一节 计算机网络系统概述23第二节 局域网处理方案24第三章 家庭自动化系统26第一节 系统介绍26第二节 系统组成及特点27第四章 可视对讲系统33第一节 可视对讲系统技术方案说明33第五章 安防系统35第一节 小区安防系统概述35第二节 保安监控技术方案说明37第三节 周界防范及电子巡更系统技术方案说明39第六章 门禁消费停车IC卡管理系统设计43第一节 IC卡管理系统概述43第二节 技术方案说明45第三节 感应IC卡门禁管理系统46第四节 IC卡消费子系统51第五节 停车自动化管理系统52第六节 停车场系统技术方案说明56第七章 卫星有线电视系统57第一节 系统介绍57第二节 安装要求58第三节 设计说明59第八章 智能小区综合管理系统63第一节系统介绍63第二节 综合管理系统设计和实现64第三部分 结束语71第一部分 概述 1用户需求分析伴随社会进步，人民生活水平正由温饱型向小康型和富裕型阔步前进；家庭经济实力增强，住宅功效也正在发生较大改变：从单一封闭型休息居所向集休息、娱乐、办公等于一体开放式、智能型多功效住宅转变。另外，世界范围内电信业重新调整，使电讯服务商、有线电视商、设备及其它新兴企业参与家庭业务竞争。伴随数字广播电视卫星和电讯供给商支持视频服务，有线电视（CATV）运行商将面临一个崭新竞争时代。同时，每一个家庭对PC需求达成了创统计数字，而且，在短时期内会继续发展，英特网（Internet）、视频点播（VOD）、综合业务数字网（ISDN）、电子邮件（E-mail）等，正在成为大家生活中一部分，而且这方面需求发展很之快。对于住宅小区而言，选择什么样系统和设备，既满足了目前用户需求，又支持正在发展用户需求，同时又保护了业主早期投资，为用户提供一个安全、方便、发展、舒适、智能居家环境，这是当今住宅小区业者追求目标。通常地讲，智能小区应含有以下关键功效：住宅内部含有完善综合安保、防灾方法和生活服务智能化体系；小区内部含有完善安保方法、全方面公用设施监控管理和信息化小区服务管理；住宅小区和社会之间含有高度信息交互能力，为小区住户提供多媒体多个信息服务；智能系统目标：营造安全、高效、文明、方便、舒适小区环境。智能化要求以下：小区安全防范方面配置：小区周围防范；闭路电视监控；电子巡更系统；防灾及应急联动；小区停车场管理；物业管理方面配置：三表计量（IC卡及远传）；小区电子广告牌；信息通讯服务和管理方面配置：小区综合服务平台；小区综合信息管理；住户智能化功效方面配置：家庭保安报警； 防火、防煤气泄露报警； 家庭电器自动化控制（音频、视频）；管网铺设方面配置：依据各功效要求统一设计，铺设管网； 2智能化系统概述XX小区由拟建成一个高质量，高水平物业管理，高智能化精品示范小区。要求有较高安全性，有一套完善小区物业管理系统和面向二十一世纪信息服务系统。依据我企业对甲方要求了解和多年来经验，此次设计方案包含以下系统：住宅小区布线系统：家庭布线系统、网络布线系统；家庭自动化系统：煤气泄露报警及联动、紧急呼叫、门磁、四表远传、黑白可视对讲；小区安防系统：监控、周围防范、电子巡更、门禁系统、停车场管理系统；小区物业管理系统：小区信息服务平台：有线电视系统（可支持VOD）、Internet、ISDN接入、消费一卡通、远程教育、远程购物、远程医疗、小区信息网、小区综合管理信息。该设计方案是将XX小区定位在设施较完备住宅小区档次上，其特点在于加强了基础设施设备建设，同时采取了优异地、分布式控制网络LONWORKS技术，系统间互操作性强，和传统系统相比，灵活性、可靠性大大提升，在满足目前用户需求基础上，为用户需求发展留有充足裕量，确保了业主早期投资。第二部分 系统详述第一章 结构化综合布线 近几年，在世界范围内电信业重新调整，使电讯服务商、有线电视商、设备商及其它新兴企业参与家庭业务竞争。同时，每一个家庭对PC需求达成了创统计数字，并在短时期内会继续发展，她们将花费更多金钱购置PC，而不是购置电视或录象机，从而使PC成为家庭中必需品。现今，在美国有40%家庭拥有一台PC，而在未来两年估量将有60%家庭拥有一台PC，中国家庭拥有电脑比率也正在快速提升，Internet和www上Web网站服务器数量也不停递增，伴随在网上开展服务内容不停增多，家庭对这种快速、便捷服务方法需求将急剧增加，这也是以后小区增值服务关键内容，如Internet接入、远程购物、远程教育、远程医疗、家庭娱乐、交互式游戏应用及宽带服务等等。而全部这一切全部是以一套高品质信息网络为基础。上海紫园作为一个跨世纪、生态型、园林式、智能化精品楼盘，和传统住宅小区区分除了对物业管理，生态环境重视以外，关键在于小区智能化，即称之为智能小区。所谓智能小区，就是将在一定地域范围内多个含有相同或不一样功效建筑物（关键是指住宅小区）根据统筹方法分别对其功效进行智能化，资源充足共享，在提供给用户安全、舒适、方便、发展生活环境同时，又便于业主进行统一管理和控制，尽可能提升性价比指标。作为智能小区首要条件是含有一套结构化灵活性极高综合布线网络，能够长远满足用户需求，并将用户长久运行、维护、变更、支持建筑物费用降至最低。总而言之，要想把XX小区建成一个高智能化住宅小区，必需有一套完整高品质网络布线系统，采取中国传统布线方法将难以满足以上要求，针对用户需求和本工程性质，我企业向贵方推荐美国朗讯科技企业(即AT&T)贝尔试验室开发建筑物和建筑群综合布线系统(SYSTIMAX PDS)，这是一套针对综合数字业务网(ISDN)需求而尤其设计配线系统，符合中国工程建设标准化协会“建筑和建筑群综合布线系统工程设计规范” (CECS72:95规范)，并早在1986年就经过了电子通讯标准协会(EATIA)认证，一经推入市场便立即取得了广范应用。 第二节结构化综合布线系统特点 建筑物结构化综合布线系统(SCS)又称开放式布线系统，是一个在建筑物和建筑群中综合数据传输网络系统。它是把建筑物内部话音交换、智能数据处理设备及其它广义数据通信设施相互连接起来，并采取必需设备同建筑物外部数据网络或电话局线路相连接。其系统包含全部建筑物和建筑群内部用以交连以上设备电缆和相关布线器件。综合布线系统是1985年由美国电话电报企业(AT&T)贝尔试验室首先推出，并于1986年经过美国电子工业协会(EIA)和通信工业协会(TIA)认证，于是很快得到世界广泛认同并在全球范围内推广。PDS出现意义，在于它根本打破了数据传输和话音传输界限，并使这两种不一样信号在一条线路中传输，从而为迎接未来综合业务数据网络(ISDN)实施提供了传输确保。综合布线系统是一个全新概念，它同传统布线系统相比较，有着很多优越性，是传统系统所无法企及。其特征关键表现为它兼容性、开放性、灵活性、可靠性、优异性和经济性。另外在设计和施工方面也给大家带来很多方便。2.1 兼容性综合布线系统首要特征是它兼容性。过去，为一幢大楼或一个建筑群内话音和数据线路布线时，往往是采取不一样厂家生产电缆线、配线插座和接头等。比如用户交换机通常采取双绞线，计算机系统通常采取粗同轴电缆或细同轴电缆。这些不一样设备使用不一样配线材料组成网络，而连接这些不一样配线接头、插座及端子板也各不相同，相互互不相容。一旦需要改变终端机或电话机位置时，就必需敷设新线缆，和安装新插座和接头。综合布线系统将话音信号.数据信号和监控设备图像信号配线经过统一计划和设计，采取相同传输介质、信息插座、交连设备、适配器等，把这些性质不一样信号综合到一套标准布线系统中。由此可见，这个系统比传统布线系统大为简化，这么可节省大量物质、时间和空间。在使用时，用户可不用定义某个工作区信息插座具体应用，只把某种终端设备(如个人计算机、电话、视频设备等)接入这个信息插座，然后在管理间和设备间交连设备上做对应跳线操作，这个终端设备就被接入到自己系统中。2.2 开放性对于传统布线方法，只要用户选定了某种设备，也就选定了和之相适应布线方法和传输介质。假如更换另一个设备，那原来布线系统就要全部更换。能够想象，对于一个已经完工建筑物，这种改变是十分困难，要增加很多新投资。综合布线系统是因为采取开放式体系结构，符合多个国际上流行标准，所以它几乎对全部著名厂商产品全部是开放，如IBM、HP、DEC、SUN计算机设备，AT&T，NT，NEC等交换机设备。并对几乎全部通信协议也是开放，如EIA-232-D，RS-422，RS-423，ETHERNET，TOKENRING，FDDI，CDDE，ISDN，ATM等。2.3 灵活性传统布线方法因为各个系统是封闭，其体系结构是固定，如要迁移设备或增加设备是相当困难而麻烦，甚至是不可能。而综合布线系统，因为全部信息系统皆采取相同传输介质、物理星形拓扑结构，所以全部信息通道全部是通用。每条信息通道可支持电话、传真、多用户终端。10BASE-T工作站及令牌环工作站(采取5类连接方案，可支持100BASE-T及ATM等)全部设备开通及更改均不需改变系统布线，只需增减对应网络设备和进行必需跳线管理即可。另外，系统组网也可灵活多样，甚至在同一房间可有多用户终端，10BASE-T工作站、令牌环工作站并存，为用户组织信息提供了必需条件。2.4 可靠性 因为传统布线方法各个系统互不兼容，所以在一个建筑物中往往要有多个布线方法，所以建筑系统可靠性要由所选择各个系统可靠性来确保，假如多种系统布线不妥，还会造成交叉干扰。综合布线系统采取高品质材料和组合压接方法组成一套高标准信息通道。全部器件均经过UL、CSA及ISO认证，每条信息通道全部要求采取专用仪器校核线路阻抗及衰减率，以确保其电气性能。系统布线全部采取物理星形拓扑结构，点到点端接，任何一条线路故障均不影响其它线路运行，同时为线路运行维护及故障检修提供了极大方便，从而保障了系统可靠运行。各系统采取相同传输介质，所以可互为备用，提升了备用冗余。2.5 优异性当今社会信息产业飞速发展，尤其是多媒体技术使信息和话音传输界限已被打破，所以现在建筑物如若采取传统布线方法，肯定是落后。它不再能满足现在信息技术需要，更不能适应未来信息技术发展。综合布线系统应用极富弹性布线概念，采取光纤和双绞线混布方法，极为合理地组成一套完整布线系统。全部布线均采取世界上最新通信标准，信息通道均按B-ISDN设计标准，按八芯双绞线配置，经过5类双绞线，数据最大速率可达成155Mbps，对于特殊用户需求可把光纤铺到桌面(Fiber-to the Desk)。干线光缆可设计为500M带宽，为未来发展提供了足够裕量。经过主干通道可同时传输多路实时多媒体信息，同时物理星形布线方法为未来发展交换式网络奠定了坚实基础。2.6 经济性衡量一个建筑产品经济性，应从两方面加以考虑，即初投资和性能价格比。通常来说，用户总是期望其建筑物所采取设备，在开始使用时就应含有很好使用特征，而且还应有一定技术贮备，在以后若干年仍能保护用户最初投资，即在不增加新投资情况下仍保持建筑物优异性。综合布线系统同传统布线方法相比，就是一个即含有良好初投资特征，又含有极高性能价格比高科技产品。2.6.1 综合布线系统初投资特征PDS设备价格，于同类设备相比较而言是较高，其原因是： 世界著名品牌，高科技产品； 进口关税、增值税； UL，CSA，CCITT，ISO，NFC认证； 符合包含EFA/TIA等多个国际布线标准。不过，假如从全方面发展角度来看，应该使它整个投资并不比传统系统投资高。这是因为PDS已将原来相互独立互不兼容若干布线系统集中为一套完整布线系统。其中不管是话音、数据信号传输，还是图像和BAS控制信号传输，全部在相同水平和垂直线缆中传输，其采取相同信息使其材料设备相对集中、相互兼容，于是便降低了部分投资。另外，在施工方面，因它是由一个施工单位就可完成其几乎全部弱电线缆布线，这就可省去大量反复劳动和设备，大大缩短了布线周期，从而降低了投资。传统布线方法，全部弱电子系统全部是互不兼容，每一系统全部是独立设计，独立布线，所以每增加一个弱电子系统全部要安装一套新线缆、新管线，不能混合布线。如电话系统要采取一对非屏蔽铜线布线，数据传输要采取粗同轴、细同轴电缆布线；监控图像传输要采取粗同轴电缆布线；BAS各系统布线所采取更是五花八门介质。以上全部这些不一样系统全部要有自己所独有不可替换接插件。同时，作为相互独立系统还需要敷设各自管路，不能混用，所以大大增强了布线工期和反复操作。 2.6.2 综合布线系统性能价格比PDS性能价格比是极高，其关键表现： 它能很方便地处理新增加设备功效需求用户在实际应用中，常常要将其设备从一个房间搬迁到另一个房间去，或在另一房间中增加新设备。比如用户计划增加VOD或视频会议功效。如若采取系统布线方法，因为这种需求增加，就必需在全搂范围内重新布线，不然就不能完成这一新要求。假如已采取PDS布线方法，这一需求就很轻易处理，只要在原信息插口作简单分线处理，再在弱电室和总设备间做跳线操作，很快就实现了这些新增加需求，而绝不需要重新布线。 它技术设备贮备有着巨大潜能小区如若采取5类、3类线缆和光纤混合增加型PDS布线方法，可处理诸如三维多媒体传输及用户对ISDN，ATM需求，并可实现小区同未来全环球信息高速公路接轨需求。这为以后家庭办公发明了条件。依据中国情况和世界通信技术发展，它足可确保、甚至更长时期技术优异性。这是传统布线方法不能以拟。第三节 结构化综合布线系统设计依据和设计等级3.1 综合布线系统设计依据3.1.1 综合布线系统应符合标准应符合以下标准：美国电子工业协会/通信工业协会E1A/TIA570-A家居布线标准；美国电子工业协会/通信工业协会EIA/TIA-TSB-36标准；美国电子工业协会/通信工业协会EIA/TIA-TSB-40标准；电气及电子工程师学会IEEE802标准；中国工程建设标准化协会CECS72:95建筑和建筑群综合布线系统工程设计规范。3.1.2 综合布线系统设计和安装所包含标准和规范该系统有以下标准和规范：工业企业通讯设计规范(GBJ42-81)；系统工程设计暂行技术要求(YDJl3-88)；市内电话线路工程设计规范(YDJ8-85)；市内通信全塑电缆线路工程设计规范(YDJ9-90)；工业企业通信接地设计规范(GBJ79-85)；城市住宅区和办公楼电话通信设施设计标准(YD/T-93)；通信局(站)接地设计暂行技术要求(综合楼部分)(YDJ26-89)。32综合布线系统设计等级智能住宅和智能小区工程设计，应依据实际需要，选择合适型级综合布线系统，其分级宜符合下列要求：等级一：等级一提供可满足电讯服务最低要求通用布线系统，该等级可提供电话，CATV和数据服务。等级一关键采取双绞线及使用星型拓扑方法连接，等级一布线最低要求为一根四对非屏蔽双绞线（UTP），并必需满足或超出ANSI/TIA/EIA-568A要求三类电缆传输特征要求；和一根75欧姆同轴电缆（Coaxial）,并必需满足或超出SCTE IPS-SP-001要求，提议安装五类非屏蔽双绞线（UTP）方便升级至等级二。等级二：等级二提供可满足基础、高级和多媒体电讯服务通用布线系统，该等级可支持目前和正在发展电讯服务。等级二布线最低要求为一或二根四对非屏蔽双绞线（UTP），并必需满足或超出ANSI/TIA/EIA-568-A要求五类电缆传输特征要求，和一或而2根75欧姆同轴电缆（Coaxial）,并必需满足或超出SCTE ZPS-SP-001要求。可选择光缆，并必需满足或超出ANSI/ICEA S-87-640传输特征要求。 表1各等级支持经典家居服务服务等级一等级二电话电视数据多媒体支持支持支持不支持支持支持支持支持表2-各等级认可家居传输介质布线等级一等级二4对非屏蔽双绞线75欧姆同轴电缆光缆三类（提议使用五类）支持不支持五类支持可支持第四节 结构化综合布线系统技术方案说明 4.1 工程背景我企业依据已经有工程图设计此方案既为现在节省投资考虑，又为以后深入增加智能化功效，网络升级提供了充足余量。4.2 设计依据Lucent SYSTIMAX SCS设计工程手册中国相关电气工程规范贵方提供工程图4.3系统综述4.3.1 综合布线系统本身含有很高兼容性和开放性，依据用户要求，本方案支持综合话音、图象及数据传输，ATM（适应异步传输模式），并可深入满足楼宇自控系统、报警监控系统、出入口控制系统、及多媒体会议电视系统等系统传输要求。4.4 系统详述为确保合理投资，布线系统由两个子系统组成。4.4.1 工作区子系统4.4.1.1 工作区子系统由各个住宅区域组成，数据点为五类配置，可支持100M数据通讯(包含155M ATM应用)。在每户客厅，书房各设一数据点；客厅，书房，卧室各设一语音点；每户设一配线架方便各点连接管理。4.4.1.2 数据系统全部采取MPS100E-262型信息座(CAT5)，可任选90度或45度两种安装方法，接口形式全部为RJ45，其触点采取镀金工艺，是按100Mbps标准生产超五类信息插座，满足高速数据传输并支持155MbpsATM。语音系统采取M1BH1-262型模块，接口形式为RJ11。上述信息座均符合EIA/TIA-568及ISO/11801标准。4.4.1.3 针对100M高速数据传输采取D8SA型工作区用户软线连接用户设备；话音设备采取话机自备带RJ11接头用户线即可。4.4.1.4 标准信息座均为墙面暗装，底边距地30厘米。为使用方便，要求每组信息座周围应配置220V电源插座，方便为数据设备供电，提议安装位置距信息座大于15厘米，不然需做屏蔽处理。4.4.2干线子系统4.4.2.1 干线子系统由各管理间至小区管理中心之间电缆组成。因为每栋公寓信息点较少（语音数据共400个），每两栋公寓共设置一个管理间，考虑到经济性，管理间宜设在5层以节省布线量。高速数据系统传输全部采取1061C型五类8芯双绞线，并预留光纤。1061C+是专为配合SYSTIMAX SCS布线计划高速、100欧姆高性能电缆。这些电缆可在楼宇布线内，以高速把信息传送到小区管理中心，它们能够支持100Mbps TP-PMD和155.5MbpsATM，和其它SYSTIMAX SCS元件连接时，该线可支援622Mbps ATM并行传送技术。4.4.2.2 A,B,C型公寓各信息点至小区管理中心平均距离为150米，其计算方法以下：线缆计算公式：线缆平均距离=(最远点距离+最近点距离)/2x1.1+6 (米)线缆箱数=总点数/(305米/各信息点至管理间平均距离)4.4.2.3 所选线缆含有极高抗扰性，含有很高备用冗余，使系统含有极高可靠性及灵活性。配电间内接线端子和信息插座之间均为点到点端接，任何改变系统操作(如增减用户、用户地址改变等)全部不影响整个系统运行，增减用户只需做必需跳线即可，使系统含有极强灵活性，时为系统线路故障检修提供极大方便。第二章 计算机网络系统第一节 计算机网络系统概述 1.1 综述在今天猛烈行业竞争中，大家对信息需求越来越大，在家中获取多种数据信息、娱乐信息、教育信息等等已经成为增加最快需求，网络正在改变着大家生活方法：网上教学、网上购物、网上游戏、远程医疗等等，不出家门即可满足大家多种需求，并可实现家庭办公；信息就意味着成功；而计算机网络-将多种个人电脑、服务器、工作站和其它硬件经过对应软件全部联接于一个共用系统-在帮助用户休闲、娱乐、医疗、教育同时，让你利用网络跨越地理位置限制快速、方便、可靠地传送数据，周游世界。不过，今天网络将不能满足明日需求。功效日益强大应用系统，不停增加用户，和最近出现对声音、图像和多媒体信息支持，使现有网络处理方案不堪重负。为了配合形势，需要一个从根本上全新技术来支持实时信息系统，方便在未来数年内保持竞争优势。1.2 设计标准对上海紫园计算机网络系统根据以下标准进行方案设计：优异性，在方案中应使用符合现代计算机系统及网络技术发展趋势，技术优异并趋于成熟、被公众认可、优异优质产品，推荐含有Client/Server结构，技术优异、可靠性强、简单易用且用户界面良好系统软件、应用软件及软件开发工具。实用性提出最适合处理问题方案，取得最优性能/价格比。可靠性系统稳定性是企业信誉和成功关键。要选择质量可靠产品，并带有系统冗余性方案(如MC/Service Guard)，以确保系统安全可靠。可扩充性因为现在计算机信息领域发展十分快速，应用环境、系统硬件及系统软件全部会不可避免地加以更新，所以系统可扩充性及版本兼容性好坏，直接影响着企业发展速度，我们将本着最大程度地满足现有投资及最大程度地提供升级处理方案来满足系统灵活扩充。 第二节 局域网处理方案 2.1 网络设计本方案选择了著名网络厂商D-LINK企业集线器和CISCO企业路由器，拟建立含有三层交换快速以太交换10Base-T为关键优异而可靠网络系统。整个系统为星状网络拓扑结构。 经过对XX小区网络需求初步了解，本方案中提议选择1台CISCO企业DE-816集线器作为主干，和9台DE-824集线器组成“10M交换到用户”网络结构，同时选择1台DE-809作为中继器，方便确保超出100米时信号传输质量，路由器选择CISCO2501，经过DDN/ISDN专线或ADSL实现高速INTERNET接入。网络设备具体配置情况见网络系统图。2.3 服务器考虑到小区规模小、住户对网络信息需求多为收发电子邮件及上INTERNET查询信息，小区管理中心设2台服务器，1台为代理服务器，对出入局域网信息进行控制并计费，其中Web服务器实现超文本信息查询和Browser/Web Server模式应用服务。2.4 系统软件为实现小区综合信息服务系统，提议配置系统软件包含：WINDOWS NT SERVER 4.0 Proxy 2.0 、计费软件 第三章 家庭自动化系统第一节 系统介绍 家庭自动化系统是适应该代生活对家庭功效逐步增加需求发展起来一个系统，该系统内容、组成和配置因国度、家庭经济实力、家庭知识结构和个人喜好不一样而不一样。所以，家庭自动化系统配置和住宅小区定位（安置型、实用型、舒适型还是豪华型）和住户类型百分比（经济实力、知识结构等）有着亲密关系。通常地，从结构上来讲，家庭自动化系统由家庭控制器、家庭布线、传感器/实施器等组成；每一个家庭控制器作为智能小区网络中一个智能节点，互联成网并上联至小区综合管理系统；从信息组成上来讲，家庭自动化系统包含语音信息、数据信息、视频信息和控制信息等； 从功效上来讲，家庭自动化系统包含安防功效（可视对讲、防盗报警、火灾探测、煤气泄露报警、玻璃破碎探测和紧急呼叫按钮）、控制功效（灯光控制、空调控制、门锁控制和其它家用电器控制）。家庭自动化系统结构图 第二节 系统组成及特点 2.1 家庭智能控制器功效介绍家庭智能控制器HAC（Home Automation Controller）是智能小区综合管理系统IDMS-网络中智能节点，既是家庭自动化系统“大脑”，又是家庭和智能小区管理中心联络纽带。该控制器是采取LONWORKS技术、Neuron芯片开发高性能控制器，功效模块化设计，技术优异、功效强、可靠性高，RAM内配置高能电池，可确保节点掉电后数据保留20年。含有三表远传、防火、防盗、煤气泄露报警、紧急呼叫及多个控制功效，简单介绍以下：2.2.1 三表远传功效模块依据国家建设部提出小康型住宅小区计划要求，以后要对新建和改建住宅统一计划，逐步实施水、电、气三表出户统一管理，实现微机自动检测、计算、收费。三表远传功效根本改变了传统居民住宅水、电、煤气等生活耗能逐月入户验表收费方法，处理了城市住宅耗能管理离散性和耗能数据人工处理繁琐过程，从而节省了大量人力，且避免了入户验表对居民生活干扰。 针对本小区四表远传功效是基于最优异智能控制网络LONWORKS技术开发研制HAC-家庭智能控制器一个功效，系统开放性好，互操作性强，组网简单，既能够自成系统，实现住宅能耗高质量管理，也能够和智能小区系统中其它子系统无缝集成到一起。 功效特点： 适合多个类型耗能表（包含冷热水、电、煤气表），而且改造很方便、可靠。依据用户需要，即可实现对住宅水、电、气集中抄收，也可对其集中自动抄收。 系统操作员可对费率灵活调整，从而实现自动抄收并自动计费，极大地降低了抄表工作量。 完善软件功效，可方便地依据楼栋、楼层、用户制表输出，方便了用户查询。 使用独立用户数据处理装置，使各用户独立运行，不会因相互之间干扰造成数据丢失和混乱；确保抄收立即、正确，且精度和原表相同。 采取高可靠性供电方法，除平时正常交流220V市电供电外，系统不间断电源可确保在停电时仍能安全可靠运行；同时，每个用户部件有单独电源，使得在系统连接总线意外断路和短路情况下，用户部件仍可正常运行。 采取总线连接方法，各用户并接在系统总线上，集中抄收用户可达万户以上。 独特供电工作模式，使系统一直处于低功耗状态工作，从而减小了系统自功耗，确保了系统高可靠性。 微机耗能管理软件，采取菜单下拉式工作方法，有很好用户工作界面，使管理者操作轻易便捷。 含有管理和监控功效，能随时检测系统工作情况，立即发觉系统异常情况，配合控制功效模块，可实现对户端水、煤气、电通断联动控制。 2.2.2 报警功效模块营造一个高度安全住宅环境一直是小区首要任务，而伴随社会发展，现代化在带给大家极大方便同时，也使部分危险隐患潜伏在家庭之中，如天然气使用、用电器具增多等等，尤其是伴随大家安全意识增强，家庭防盗、防火、防煤气泄露及紧急呼叫等功效正在走入家庭。 家庭报警功效是家庭智能控制器一个关键功效模块，同家庭多种传感器、功效按钮、探测器及实施器共同组成家庭安防体系，是家庭安防体系“大脑”。 报警功效包含防火、防盗、天然气泄露报警及紧急呼叫等功效；采取优异智能型控制网络技术、由微机管理控制，当用户出现意外情况时，按动家庭智能控制器上不一样按钮，即可经过网络立即传送至小区管理中心，并发送出报警语音信息；配合红外、瓦斯、烟雾、医疗等传感器，集有线和无线报警于一体，紧急开启喇叭现场报警，并将警报传至小区管理中心，实现对匪情、偷窃、火灾、煤气、医疗等意外事故自动报警。关键功效： 可实现多警种（火警、盗警、天然气泄露警报、紧急呼叫等）、多防区、多路报警； 多种报警信号经过控制网络传至小区管理中心，并可和其它功效模块实现可编程式联动方法（如：天然气报警同控制模块联动）； 火警探测，发觉火警并确定后发出声光报警，并经过网络向相临别墅发出报警信号，同时自动在小区电子地图显示火警方位；防盗报警：可实现多个探测方法同时存在，玻璃破碎探测器、红外、双监探头、门磁等，设防/撤防方便；天然气泄露报警：报警模块接到嗅敏探测器报警信号，开启家庭报警喇叭；控制模块接到报警信号按预先编程作出对应控制动作； 紧急呼叫按钮：紧急呼叫信号因为是人在紧急情形下求援信号，其误报可能性小，在网络变量传输中，它含有最高优先等级； 多种报警信号全部以网络变量形式在网络上传输，含有很高可靠性；多种险情全部有自己网络传输优先等级，切实确保了重大警报立即传送。2.2.3 控制功效 HAC-家庭控制器控制功效强大，可实现对家庭灯光照明控制、空调控 制、窗帘开启/关闭控制、用电器具开/断电等控制功效，并可经过电话或Internet对家中情况进行远程监控。天然气泄露报警联动控制步骤：火警联动控制步骤图 第三节 家庭自动化系统技术方案说明 天然气泄露报警联动控制步骤 火警联动控制步骤图 3.1系统综述本设计方案采取HAC家庭智能控制器，依据用户不一样功效要求分别配置不一样功效模块，采取总线式结构将用户智能终端连接起来组成智能控制网络，由小区管理中心统一管理控制，集成度高，增强了系统可靠性。 3.2系统详述 因为用户没有具体要求，我们依据以往经验，以经济实用为标准设计以下： 远程抄表对生活用水表、热水表、电表、燃气表四表进行远程抄收； 报警功效块有：客厅安装一个门磁开关、一个紧急呼叫按钮、厨房安装一个燃气泄露探头和一个电动二通阀，在燃气泄漏时切断。第四章 可视对讲系统第一节 可视对讲系统技术方案说明 可视对讲系统是小区安全一个关键确保。访客经过按动住户分机按钮开启大厅摄像机，这时住户可经过室内分机观察来访者，住户可选择开门钮开启大门，也可选择拒绝接见。可视对讲系统和门禁系统配合，可有效预防闲散人员闯进。经过比较，我们选择深圳视得安“智能楼宇可视对讲系统”，该系统经过ISO9001认证、欧盟CE认证和美国FCC检测。关键设备性能以下：1不间断电源供给器30W、DC18V，停电后综合供电二十四小时2壁挂室内分机7英寸彩色扁平式荧光屏、420电视图像线3豪华型数字式主机380线解像图 1/3英寸CCD摄像机 容量999户4保护放大器可使分机系统线短路线得到隔离和保护，从而影响整个系统正常工作：可带4分支，每分支可带13台分机：有视频放大器 功效：有楼层接线合功效：有故障指示功效。5CM-980M2（管理中心）总线制传输、布线方法：可联接999个单元可视对讲系统：可和小区内任一主机、分机实现相互呼叫、对讲、监看功效：可转接住户间呼叫通话：有报警警情提醒：可和多台管理中心联网，可相互呼叫、监看、通话：可联接电脑、打印机。6电缆线视频线SYC-75-5信号线 6芯线，直径0.5平方毫米4芯线，直径0.5平方毫米电源线 直径0.5平方毫米 第五章 安防系统第一节 小区安防系统概述 伴随现代科学技术发展，监控和周界防范系统已成为智能化小区必不可少一部分。上海紫园是一座现代化智能小区，为了保障住户财产和人身安全，快速而有效地严禁或处理突发性事件，特为贵方设计了本套监控和周界防范系统方案。1.1设计依据和设计标准1、中国国家标准民用闭路监视电视系统工程技术规范GB50198-94。2、中国国家标准工业企业通信设计规范。注: 该规范用于线路敷设。3、中国安全行业标准安全防范工程程序和要求GA/T 75-94。1.2系统总体设计标准1.2.1合理性这是系统设计基础标准,重视周界防范，将危险排除在小区之外；强调总体防范，即以小区为中心（而非住户为中心）进行防范；立体防范，多个防范手段相结合，关键考虑在该小区界设红外线入侵探测系统和电视监控系统，小区主入口大门设全方位可调焦高清楚度摄像机，其最低照度应为1-3LUX才能确保其良好夜视效果，在单元门入口、车库口设超广角摄像机，覆盖整个入口区域；而且经过其长时滞录像机对近期资料可随意地对任一摄像机所摄取画面进行回放。车库里摄像机配置监听头，确保有些人破坏时能立即报警。总而言之，在努力争取做到无死角又不浪费摄像机基础上，使系统设计合理并达成最优。1.2.2可靠实用性从性能价格比角度考虑，系统关键部分全方面采取世界著名厂家产品,确保了整个系统可靠性。同时兼顾到功效完善和操作简单化要求,使本系统达成处理意外情况时反应快速,正确,提升了保安工作效率。1.2.3模块化设计本套矩阵系统模块化设计便于未来系统升级和扩展,即使在未来扩展时,也不需要替换现有设备,而只需软件升级或添加硬件,从而确保了系统延续性。本系统实现关键功效及实现等级：(1)和报警系统联网,发生报警触发录像并自动弹出报警区域摄像机图像。(2)在中控室能够切换看到全部图像。在图像切换过程中感觉不到图像间干扰。(3)系统设有时间、日期、地点、摄像机编号提醒,可在录像带上做标识,便于分析和处理。(4)系统可任意选择某个指定摄像区域,便于关键监视或在某个范围内对多个摄像机区域做自动巡回显示。(5)矩阵系统含有分组同时切换功效,可将系统全部或部分摄像机分为若干个组,每组摄像机图像能够同时切换到一组监视器上。(6)能够在必需场所设置副控，经过副控键盘能够在监视器上切换看到全部图像，并进行控制。（7）在配置系统时,能够决定每个使用者有权进入系统哪个部分:使用者可观看哪些摄像机;又能控制哪些摄像机;使用者能够用自己键盘手动操作哪些继电器(连结到外围),操作哪些VCR和多画面分割器。 第二节 保安监控技术方案说明 2.1 CCTV系统组成CCTV系统关键由前端，后端和传输三大部分组成。2.1.1前端设备前端设备关键负责信号采集,关键设备有摄像机、镜头、防护罩、球机、解码器、支架等。2.1.2 后端设备后端设备作用是对前端已采集到信号进行处理。它关键包含视频信号切换、显示和统计等关键功效。设备关键包含:控制键盘、屏幕墙、矩阵控制主机、控制台、录像机等。全部控制设备及显示统计等后端设备均放在中控室内。控制设备为矩阵控制主机。显示设备是收监两用机。统计设备是长时间时滞录像机。另外在必需场所设附控键盘和监视器。2.1.3和报警联动CCTV和报警联网采取硬件联网方法，即主矩阵接收来自报警主机继电器接口板报警信号，驱动和之相关摄像头，将报警画面自动弹出到监视器上。2.2 CCTV系统设备说明2.2.1摄像机采取台湾慧友企业生产ES100/C型黑白摄像机。ES100/C以其44万个效像素，并结合OCML技术，提供了470线高清楚度和极高信号灵敏度，信噪比高达50dB以上。即使在最低照度情况下，ES100/C也能提供高对比度和高画质图像，确保其含有良好目标识别力。ES100/C因为含有DSP（数字信号处理器），可将物体放大至2倍，此项功效为机器本身含有，和镜头选择无关。在逆光情况下，能够自动调整区域画面亮度，即使亮度随时间、阳光改变地方，也能取
