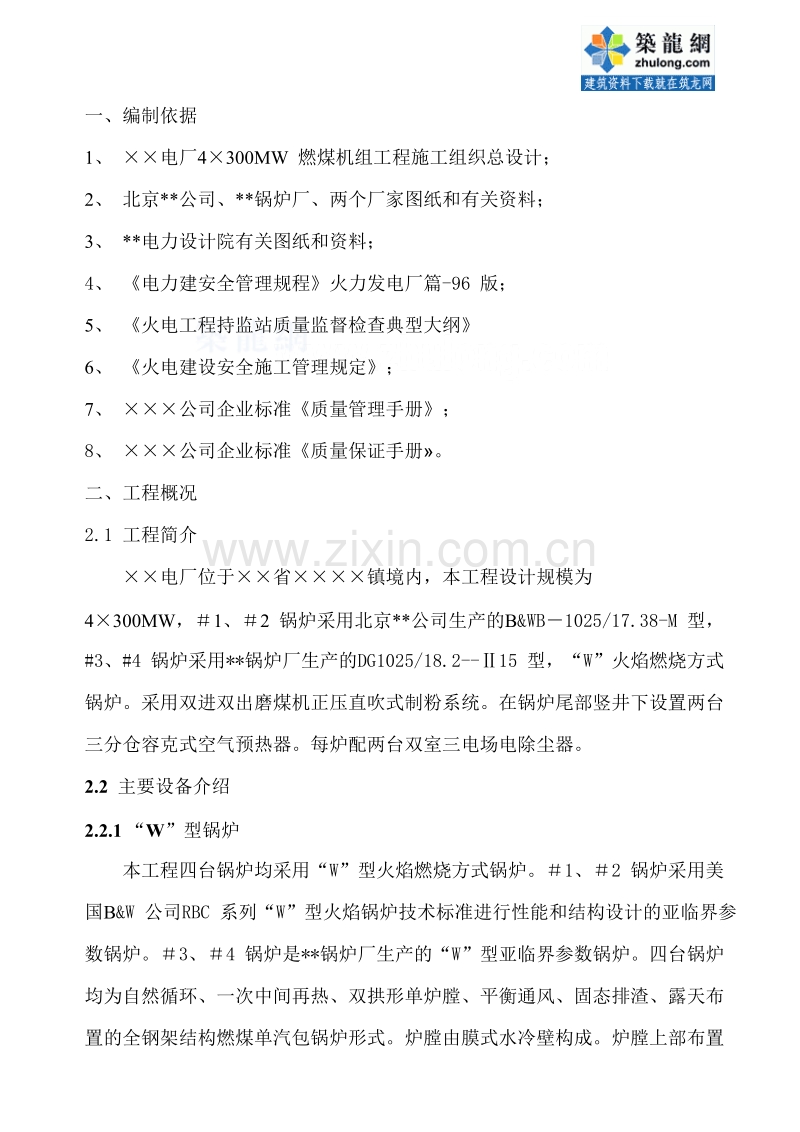

某火电厂锅炉安装施工组织设计.doc

一、编制依据1、 电厂4300MW 燃煤机组工程施工组织总设计；2、 北京*公司、*锅炉厂、两个厂家图纸和有关资料；3、 *电力设计院有关图纸和资料；4、 电力建安全管理规程火力发电厂篇-96 版；5、 火电工程持监站质量监督检查典型大纲6、 火电建设安全施工管理规定；7、 公司企业标准质量管理手册；8、 公司企业标准质量保证手册。二、工程概况2.1 工程简介电厂位于省镇境内，本工程设计规模为4300MW，1、2 锅炉采用北京*公司生产的B&WB1025/17.38-M 型，#3、#4 锅炉采用*锅炉厂生产的DG1025/18.2-15 型，“W”火焰燃烧方式锅炉。采用双进双出磨煤机正压直吹式制粉系统。在锅炉尾部竖井下设置两台三分仓容克式空气预热器。每炉配两台双室三电场电除尘器。2.2 主要设备介绍2.2.1 “W”型锅炉本工程四台锅炉均采用“W”型火焰燃烧方式锅炉。1、2 锅炉采用美国B&W 公司RBC 系列“W”型火焰锅炉技术标准进行性能和结构设计的亚临界参数锅炉。3、4 锅炉是*锅炉厂生产的“W”型亚临界参数锅炉。四台锅炉均为自然循环、一次中间再热、双拱形单炉膛、平衡通风、固态排渣、露天布置的全钢架结构燃煤单汽包锅炉形式。炉膛由膜式水冷壁构成。炉膛上部布置屏式（全大屏）过热器，炉膛折焰角上方有二级（高温）过热器。在水平烟道处布置了垂直（高温）再热器。尾部竖井分成前后两个烟道。前部布置水平（低温）再热器，后部布置一级（低温）过热器和省煤器。在分烟道底部设置了烟气调节挡板装置，用来分流烟气量，以保持控制负荷范围内的再热蒸汽出口温度。烟气通过调节挡板后又汇集在一起经两个尾部烟道引入左右各一的回转式空气预热器。2.2.1.1 主要设计参数#1、#2 锅炉型号：B&WB1025/17.38-M 型#1、#2 锅炉容量及主要设计参数：过热蒸汽：最大连续蒸发量(BMCR)1025 T/H额定蒸发量(BECR)910.2 T/H额定蒸汽压力 17.32MPa额定蒸汽温度 540再热蒸汽：蒸汽流量(BMCR)829.0 T/H蒸汽流量(BECR)747.6 T/H额定进/出口蒸汽压力 3.526/3.387MPa额定进/出口蒸汽温度 313.9/ 540给水温度： 272空预器出口热风温度：一次风 381二次风 3633、4 锅炉型号 DG1025/18.2-15主蒸汽最大连续出力： 1025T/H额定主蒸汽流量： 935T/H主蒸汽出口温度： 540主蒸汽出口压力： 17.32MPa再热蒸汽流量： 851.371T/H再热蒸汽进/出口压力： 3.82/3.64MPa再热蒸汽进/出口温度： 325/540给水温度： 275冷风温度： 202.2.1.2 锅炉主要尺寸：2.2.1.3 “W”型锅炉的特点本工程采用双拱炉膛、燃烧器布置在前后拱上，下射式喷射，火焰呈“W”形。“W”形火焰可使煤粉气流尽可能多地接触高温回流气体并获充分的扰动和混合，以提高燃烧器出口火焰的着火温度水平，以利于锅炉在低负荷工况下断油稳定燃烧；同时，“W”形火焰使燃料颗粒在燃烧区内有足够行程和停留时间,可提高无烟煤的燃烬率和燃烧效率。2.2.2 燃烧设备根据电厂的设计煤种和校核煤种均属无烟煤，有较难着火、燃烬的特点。1、2 锅炉*公司配备的是浓缩型EIXCL 双调风旋流燃烧器。不仅可有效地解决着火、燃烬两大难题，而且在防止结渣及低Nox 排放方面也具有其独到的优越性。同时还有热态运行调节方便的特点。3、4 锅炉*锅炉厂配备的是32旋风分离式浓缩型燃烧器。2.2.3 制粉设备本工程四台锅炉均用双进双出钢球磨煤机。1、2 锅炉选用的是BDD4762 型磨煤机。每炉配4 台磨。每台磨装球量为75T。3、4 锅炉选用的D10D 型磨煤机。每炉也是配4 台磨。2.2.4 电除尘器本工程设计的除尘器为浙江*机械集团有限公司生产的YSC3123 型双室三电场电除尘器，除尘效率99.4%，出力为Q280.5m /s，面积为313.6m 。2.3 主要系统介绍2.3.1 汽水系统给水由给水管道从锅炉右侧进入省煤器下部入口集箱，经水平管组，悬吊管组后进入省煤器前后上出口集箱，通过90弯头和T 形接头使两根上集箱出口连到一起，再由左右两侧供水管进入汽包。汽包内的水经四根集中下降管到下部，由下降分支分配到水冷壁下集箱，再通过水冷壁上升管到水冷壁上集箱经上部连络管进入汽包。汽包内通过汽水分离器分离出的饱和蒸汽依次进入顶棚过热器、包墙过热器、一级（低温）过热器、一级减温器、炉膛前屏式（大屏）过热器二级减温器、二级（高温）过热器出口集箱引至汽机。再热系统是由汽轮机高压缸排汽，经由单侧再热蒸汽管道从锅炉右侧引入再热器入口集箱，先通过布置在尾部竖井前部的4 个水平管组（低再），然后经过渡管进入垂直管组（高再）最后汇集到再热器出口集箱。由右侧引出与再热蒸汽管道连接。2.3.2 风烟系统环境中的空气由一次风、二次风送风机引到暖风器，预热后进入三分仓容克式空气预热器，加热到一定参数的一次风和二次风温度，通过一次和二次风管引至磨煤机和燃烧器风箱。一次风将煤粉送至燃烧器喷嘴，二次风 燃烧器大风箱中的调节挡板完成对燃烧器的配风。由炉膛燃料燃烧产生的烟气，经炉膛水冷壁和屏式（全大屏）过热器吸收后，流至炉膛出口，依次横向冲刷二级（高温）过热器、垂直管组（高温再热器），进入回收区的前、后竖井，分别冲刷水平管组（低再）和一级（低温）过热器，进入省煤器部分。烟气经省煤器蛇形管吸热后，经烟气调节挡板 ，连接烟管进入空气预热器加热空气后，经下部烟道引至电除尘器。2.3.3 制粉、燃烧系统制粉系统主要由原煤仓、磨煤机、给煤机组成。每台机组配备4 台双进双出钢球磨煤机和8 台GMBSC2126 型给煤机、4 个钢制原煤仓。原煤仓的原煤经给煤机进入磨煤机，磨煤机磨出的煤粉由一次风吹入炉膛四角燃烧器在炉膛进行燃烧。1、2 锅炉选用的是BDD4062 型双进双出式磨煤机，每台磨机各带4 台EIXCL 型双调风旋流燃烧器，共计16 台燃烧器。布置在炉拱上方，前后拱各8 只。3、4 锅炉选用的是D11D 型钢球磨煤机，采用的是32旋风分离式浓缩型燃烧器。每台炉共24 只，布置于炉拱上方，前后拱各十二只。每只旋流燃烧器均配有一只电子打火点火油枪。每台炉其它辅机的配置为：2 台动叶可调轴流式送风机；2 台静叶可调轴流式吸风机；2 台离心式一次风机；2 台密封风机。2.3.4 除灰除渣系统采用灰渣分除、粗细分开、汽车运输的方式。除渣系统采用刮板捞渣机渣沟排渣泵脱水仓汽车送往灰场堆放。省煤器、空气预热器、电除尘器、灰斗中的干灰采用正压气力输送系统送至灰库，再经加水调温后用汽车送往干灰场碾压存放。2.3.5 燃油系统本工程设两个1000 立方大油灌向4 台锅炉供油，同时还和老厂2700 立方油灌相连，两厂可以互相补充，互为备用。来油通过供油管道到燃油泵房，燃油泵房有三台65AY508 电动离心泵供往4 台锅炉，回油回到大油罐。2.3.6 输煤系统本工程设干煤棚一座和储煤场一个。煤从煤场到锅炉原煤斗整个过程由8条皮带传输完成。其中8 皮带是从干煤棚连接到1 转运站。正常情况原煤从煤场经过1 皮带到1 转运站再由2 皮带输送到2 转运站，经过除铁间由3 皮带输送到碎煤机室，再由4 皮带输送到3 转运站，由5 皮带输送到4 转运站，经过机械取样间由6 皮带输送锅炉煤仓间皮带层，由7 皮带输送到4 台锅炉每个原煤仓。三、施工方案3.1 施工平面布置锅炉专业的施工平面布置是依据总平面布置，结合现场实际情况，按照优化组合的原则进行布置的，它是专业施工的指导性文件，因此专业施工平面布置将直接关系到现场施工的进度和文明施工。3.1.1、施工机具布置（1） 根据本工程的机械配备情况。两台DBQ3000 做为主吊车，一台正对锅炉前部F、G 柱之间，垂直锅炉在炉右侧布置，用于吊装锅炉前部钢架和炉前受热面及除氧间煤仓间一些设备。（2） 另一台在锅炉后部布置，距离1#、2#炉K 柱9500mm，可以直接开到1 锅炉后部，吊装锅炉后部钢架、后部受热面及其它设备。（3） 一台M250 履带吊做为辅助吊车，最初布置在1 锅炉左侧，配合吊装完左侧钢架和受热面后转到炉后逐步由1 炉向2、3、4 炉转移，同时还要配合DBQ3000 完成卸汽包和主变等大件的任务和1、2 电除尘的安装。（4） 三台LQ4240 龙门吊布置在锅炉组合场，一台跨住炉前DBQ3000 正对锅炉前部布置（1 龙门吊），另外两台平行1 龙门吊跨住炉后DBQ3000和电除尘基础可以直接开到1 锅炉右侧（固定端叫2、扩建端叫3 龙门吊）。这三台龙门吊做为锅炉设备组合的主要吊装机具，承担组合场的设备组合和倒运工作。（5） 一台QY50 汽车吊做为炉顶吊放到锅炉大板梁靠前部，承担锅炉上部的一些安装任务。（6） 一台H3/36B 塔吊布置在3、4 电除尘器后部和2 烟囱之间，承担3、4 电除尘器安装。（7） 另外现场布置一台80T 汽车吊、一台63T 履带吊、一台20T 汽车吊，负责现场设备运输。这几台吊车共同完成四台锅炉的全部安装任务。3.1.2、场地划分由于本工程四台机组汽机主厂房和锅炉基础、电除尘基础同时施工，因此施工场地非常紧张。根据施工组织总设计和现场的实际情况，现场划分两个组合场。一个布置在1 龙门吊下，一个布置在2、3 龙门吊下。两个设备堆放场。一个布置在2、3 龙门吊的北侧，主要堆放锅炉厂的设备，一个布置在供应科材料场，主要堆放其它厂家设备。四台炉的组合架一次搭设，重复使用。左右水上部、左右侧包墙、左右延伸包墙、后包墙、中隔墙过热器、后水延伸管及本体烟道、渣井、灰斗组合，布置在1 龙门吊下进行组合；前后水、左右水下部、一级过热器水平管组、省煤器蛇形管排、再热器水平、垂直管组及平台扶梯的组合布置在2、3 龙门上吊下进行组合。六道加工配制放到办公楼南侧，2 生活区门口。1 锅炉钢架暂时放在1 电除尘器基础、1、2 炉集控室基础上。大板梁放到2 锅炉基础上，待钢架吊装完毕在集控室基础上组合叠梁。详见组合场布置图。3.1.3、力能布置3.1.3.1 气源布置氧气、乙炔采用集中供气、集中布置。在锅炉零米分别设置氧气、乙炔集中供气集装箱各一个，每个集装箱内布置气瓶共20 组，用102mm 无缝钢管送往锅炉上各层平台，供安装使用；组合场采用分散供应，根据需要布置。氩气供应采取分散供应。压缩空气采用两台空压机，组合场、锅炉零米各一台。3.1.3.2、电源布置在锅炉零米炉前、炉后左右两侧各布置一个电源箱共三个，供锅炉下部和电除尘器安装使用，在12.45 米、36.2 米和汽包平台各布置一个电源箱供锅炉上部使用。在水冷壁、包墙过热器组合场各布置两个电源箱，供受热面组合使用。在2 炉和3 炉中间2 塔吊旁布置一个电源箱供塔吊使用。在六道配制场布置一个电源箱供六道配制使用。电缆采用3185+195mm 铜芯电缆。3.1.3.4、水源布置施工用水从现场用水水管网接至队部、组合场、锅炉零米、锅炉汽包平台，供施工用水和锅炉水冲厕所使用。消防水管，从现场消防水管网接至队部、组合场、锅炉零米、电除尘器上部、锅炉各层平台。3.2 B&WB1025/17.38-M 型锅炉安装方案3.2.1、钢结构安装方案（一）、本体钢结构安装方案锅炉本体钢架包括柱、梁、水平支撑、垂直支撑、炉顶钢架、平台扶梯等几部分，总重为2964.3t,其中炉顶钢架重480t,平台扶梯重200t。共24 根柱，沿炉深方向共5 排，编号为：FGHJK，沿炉宽方向共5 列，编号为：12345，炉宽方向F、H、J、K 排柱各有5 根，G 排柱有4 根。其中F、G、H、J 列柱分四层供货，每层顶部标高分别为：14000、28600、46000、61500，K 排柱分两层供货，每层顶部标高分别为：18600、36200。柱段与相应梁组成一安装层，除柱与柱、柱与主梁及垂直支撑间在现场用扭剪型高强螺栓连接外，其余梁及水平支撑现场焊接连接，立柱与基础通过柱底板、地脚螺栓连接。根据钢架结构特点，地面不进行组合，采用单件吊装方式。由炉前塔吊、炉后塔吊和M250 履带吊同时吊装。在每层柱、主梁、垂直支撑安装完毕,验收合格后,才能进行下一层安装。在安装过程中，将需要预先存放的设备和组件预先就位。小梁、水平支撑、平台扶梯紧接着钢架安装进度依次安装，以方便施工，保证安全。（二）、顶板梁安装方案炉顶钢架共6 件顶板大梁。F、J 大梁各两件，与立柱间用高强螺栓连接，G、H 大梁各一件，为上、下叠梁，G 大梁重75t,H 大梁重102t。第四层钢架验收合格后，方能吊装顶板大梁。F、J 大梁吊装就位后，及时用初拧扳手紧固连接螺栓。G、H 大梁地面进行组装，组装位置在锅炉右侧，与锅炉纵向中心线平行，大梁左侧朝炉后。由两塔吊抬吊就位，炉后塔吊抬吊大梁左侧，炉前塔吊抬吊大梁右侧。具体负荷分配如下：大梁安装好后及时连接各次梁，以保证整体结构的稳定性。不影响受热面大件吊装的次梁、吊杆梁随着受热面吊装进度安装.3.2.2、受热面安装方案（一）、省煤器1构成省煤器由进口集箱、蛇形管排、吊挂管、出口集箱组成。省煤器进口集箱32545mm，材质25MnG，重约7 吨，每根集箱分2 段供货。主省煤器516mm，材质25MnG，单片为2 管并绕三个管圈，沿炉宽布置194 片，单片重0.434 吨，管排横向节距112.5mm，纵向节距：内圈102mm，其它105mm。 省煤器蛇形管和省煤器进口集箱间用散管连接。吊挂省煤器609mm，材质15CrMoG，每排2 根管，沿炉宽布置97 排，管排横向距离225mm。每根吊挂管上下分5 段供货。省煤器出口集箱24532mm，材质25MnG，分前后两件，重约4 吨，每根集箱分2 段供货。全部省煤器的重量为145 吨，省煤器蛇形管排通过吊挂管传递到顶板梁上。2组合省煤器考虑单片吊装，地面将蛇形管和下部的散管组合在一起。省煤器进、出口集箱在地面组合成整根。3安装省煤器蛇形管排和一级过热器管排一递一交叉安装，用250t 履带吊将管排吊至炉顶左侧包墙过热器的开口位置，用布置在炉顶的10t 电动葫芦接住管排，由电动葫芦吊至安装位置。上段省煤器吊挂管在水平烟道顶棚（后）和省煤器上集箱就位后散管单根安装。吊挂管一过区域和一级过热器小组合安装。（见一级过热器安装方案）（二）、汽包汽包直径2145185mm，长21600mm，起吊重量210 吨，材质SA-299。汽包安装标高为54570mm，距离F 排钢架4025mm。汽包用4 根M854 的吊杆悬吊在顶板梁下。1 运输2 汽包运抵现场后，用M250 履带吊（主臂工况臂长21.3m，回转半径7.5m，额定起重量214.5t。）卸车至汽包拖运线滑道上，地面工作完成后，用一套32吨的五.五滑轮组，将汽包拖至F、G 柱之间零米就位位置下方。2吊装汽包吊装之前，汽包的检查放线、内部装置的拆除、临时脚手架搭设等工作要完成，并将汽包4 根M85 的U 型吊架临时固定在汽包上。汽包安装用2 套200 吨的十.十滑轮组通过2 台16 吨的卷扬机牵引水平抬吊汽包吊耳就位。2 套200t 滑轮组的中心间距为8400mm。汽包就位后穿吊杆销子，找正后固定。（三）、大直径下降管1构成下降管50845mm，材质25MnG，共4 根，重116 吨。每根下降管分6 段供货。2组合中间2 根下降管，从5600mm 到22700mm 的下面2 段直管在地面各组合一道焊口，组件重11.436t。其余段不组合，散装。两侧2 根下降管，从5600mm 到25250mm 的下面2 段直管在地面各组合一道焊口，组件重10.145t。其余段也不组合，也散装。3安装集中下降管的组合件（共4 件）在汽包吊装前临时垂直存放于就位位置下方0 米。中间2 根下降管22700mm31700mm 段和两侧2 根下降管2525034000mm 段，在汽包吊装前临时悬挂于就位位置附近。其余各段待汽包吊装就位找正固定后，从炉顶穿入至就位位置。安装时从上到下依次对口焊接。（四）、水冷壁1构成水冷壁606.5mm，材质20G，管子节距75mm，水冷壁管总重610 吨，水冷壁刚性梁重215 吨。前水分上下5 段、两侧分4 段、后水分6 段、延伸管分2 段供货。除后水的2 根上集箱外，其余水冷壁集箱制造厂均和管排对接焊好。2组合四侧水冷壁采用地面小组合方式组合安装。（1）、前水分上、中、下三段吊装，空中对接22487mm、15622mm 处两排焊口。上段地面组合39450mm 处和28700mm 处焊口两排，分左、中、右3 个组件，左组件4 片管排，中、右组件6 片管排。最大组件长28603mm，宽8320mm，重31 吨。（最小件22 吨）中段为拱部燃烧区域（下）地面拼缝组合分左、中、右3 件，左件2 片管排，中、右件各3 片管排。最大组件长7865mm，宽4500mm，重11.6 吨。下段为冷灰斗区域单件吊装，地面不组合。（2）、左(右)水分上、下两段吊装，空中对接27800mm 处焊口。上段地面组合39450mm 处一排焊口，6 片管排全部组合成一件。上段长23290mm，宽8400mm，重31 吨。下段地面组合17500mm 处焊口一排，分前、中、后3 个组件，前组件4片管排，中组件2 片管排，后组件4 片管排。最大组件长22300mm，宽6050mm，重23 吨。(3)、后水分上、中、下三段吊装，空中对接22487mm、15622mm 处两排焊口。上段地面组合41133mm、27800mm 和后水上集箱、折焰角处四排焊口，左右对称分两件。单件长28603mm，宽10600mm，厚3200mm，重37 吨。中段和下段同前水。（ 4）后水延伸管分左右两件地面组合，地面组合标高约43780mm 处焊口一排和后水冷壁后上集箱处焊口一排。单件长10200mm，宽10600mm，重27 吨。3安装水冷壁组件由两台DBQ3000tm 塔吊双车抬吊竖立后，用炉后塔吊单车将组件从炉顶G、H 间开口进入安装位置（顶梁96#两根、97#一根先不安装）。水冷壁刚性梁出厂件吊装，在水冷壁管排吊装前临时悬吊于附近的钢梁上。左、右水从上到下吊装，上段吊装就位后穿上集箱吊耳销子，找正固定后，将下段吊装就位悬挂于上段之下。前、后水先吊中段，再吊冷灰斗，最后吊上段组件。拱部燃烧区水冷壁组件，悬挂于36200mm 的桁架梁下。冷灰斗吊装前先将水冷壁下集箱支撑托架就位找正，并固定牢靠，冷灰斗吊入后，下集箱放在托架上，冷灰斗上部也临时悬挂于36200mm 的桁架梁下。上段水冷壁吊装前先将燃烧器预先存放好。前墙水冷壁上段吊装就位后穿上集箱吊耳销子，找正固定后，依次找正中段、下段管排，对口焊接。后墙水冷壁上段吊装时，从炉顶开口位置穿入后旋转90度，先临时悬挂于95#顶梁下，待两件后水上段悬挂完后，安装96#（两根）、97#顶梁，并完善后水吊杆梁，然后再将后水上段正式就位。找正固定后，依次找正中段、下段管排，对口焊接。水冷壁管口对接完成并密封后，正式安装水冷壁刚性梁。（五）、顶棚过热器1构成顶棚过热器进口集箱24545mm，材质25MnG，重约5 吨。顶棚过热器管769mm，材质25MnG，重59.2 吨，顶棚从炉前到炉后分四段，长度分别为11000mm、4162.5mm、2837.5 mm、5240mm。2组合、安装由于顶棚过热器要经过后屏、二过、高再等区域，结构复杂，所以顶棚管不进行地面组合，待各受热面安装就位后，再散件穿装。顶棚过热器进口集箱由于分两件供货，所以需要在地面将其组合成一整根。（六）、包墙过热器1构成包墙过热器管426mm（中隔墙上段为517mm），材质25MnG，管子节距112.5mm，包墙管总重167 吨，包墙过热器刚性梁重88 吨。包墙集箱除前包、隔墙的上集箱外其余制造厂均和管排对接焊好。前包、隔墙上集箱各分两件供货。2组合包墙过热器分10 个组件，即左、右侧包墙，前、后包墙和隔墙各分左右两个组件，左、右延长墙。地面组合时，炉墙附件和吹灰器支架全部安装上。前后包墙过热器刚性梁出厂时在炉中心线处沿炉宽分为两段，侧包墙过热器上面三层刚性梁在前包墙处也分为两段，可以满足四侧包墙组合的需要。(1)前包墙过热器前包墙过热器沿炉宽分左、右对称2 个组件，地面组合43100mm 处散管和管排间的一排焊口，以及前包墙上集箱和散管间的焊口。每个组件长宽15000mm10600mm，重29 吨(安装全部3 层刚性梁)。(2)后包墙过热器后包墙过热器沿炉宽分左、右对称2 个组件，地面组合43100mm 处焊口一排。每个组件长宽15000mm10600mm，重37 吨(安装全部6 层刚性梁)。(3)中隔墙过热器中隔墙过热器也沿炉宽分左、右对称2 个组件，地面组合43100mm 处焊口（517mm）、隔墙上集箱和散管间的焊口（517mm）、低过进口集箱处焊口（426mm）各一排。每个组件长宽15485mm10600mm，重19 吨。(4)左、右侧包墙过热器左、右侧包墙过热器地面组合43100mm 处焊口一排。每个组件长宽15000mm9150mm，重25 吨（带全部6 层刚性梁）。(5)左、右侧延伸包墙过热器左、右侧延伸包墙过热器无中间焊口，地面仅将刚性梁、炉墙附件和吹灰器支架组合上。每个组件长宽13100mm4500mm，重13 吨。3安装前包墙、左右包墙，后包墙须用三角架加固起吊，包墙由两台DBQ3000tm塔吊抬吊竖立后，脱掉桁架，组件由炉后塔吊从炉顶开口进入就位位置。其它的不用加固架，直接抬吊。左包墙从炉顶穿入后，先临时悬挂在103#顶梁下，留出后竖井受热面吊装通道，待省煤器管排、一级过热器、再热器水平管组吊装就位后，左侧包墙过热器再正式安装就位。吊装顺序：后包墙左包墙右包墙隔墙前包墙左延伸墙右延伸墙（七）、一级过热器1构成一级过热器516.5mm，材质为25MnG、15CrMoG、12Cr1MoVG 三种。水平管组194 排，排间距112.5mm，垂直管组97 排，排间距225mm。一级过热器总重453 吨。2组合一过水平管组在地面组成一整片，每两片与其间的省煤器吊挂管通过吊架连成一体，每件重约4.5 吨，长宽69805600mm，整体安装共97 件。3安装一级过热器水平管组从右到左单件进行安装，安装时，250t 履带吊将组件从炉顶左侧86#、103#顶梁间进入，用预先设置在顶梁下的一台10T 电动葫芦接组件吊装就位，空中对接省煤器吊挂管焊口后，再进行下一片管组的吊装。一过垂直管组在一过出口集箱就位后单件从炉顶穿装。（八）、屏式过热器1构成屏式过热器516.57.5mm，安装焊口处材质12Cr1MoVG，共12 排，每排由2 片组成，排间距1500mm。屏式过热器进、出口集箱制造厂均分2 段供货，屏式过热器总重104 吨。2组合、安装受吊装机械负荷的限制加上屏式过热器的特点，屏式过热器管屏不在地面组合，全部空中对口。地面仅将进出口集箱对接成整根。屏过进口管组和出口管组单片重均为2.6 吨，长宽145051450mm。（九）、二级过热器1构成二级过热器516.58.5mm（进口管组）、428mm（出口管组），安装焊口处材质均为12Cr1MoVG，管屏36 片，排间距600mm。二级过热器重250 吨。进口管组无小径管焊口，出口管组和二过出口集箱有一排小径管焊口。2组合、安装由于二过进口集箱、出口集箱制造厂均通长供货，地面无法组合，因此，二级过热器全部考虑散件安装，空中对口焊接。进口管组单片重2.5 吨，长宽124501650mm；出口管组单片重2.6 吨，长宽厚116551908500mm。二级过热器进口管组和出口管组均从炉顶穿入。进口管组穿入后直接穿上吊杆悬挂于顶板梁下，出口管组吊装前出口集箱必须就位，管组悬挂于集箱之下。（十）、再热器1构成再热器水平管组安装于前包墙过热器与中隔墙过热器之间，采用挂耳型式进行固定。再热器垂直管组安装于水平烟道区域，水平管组和垂直管组之间用过渡管组连接。再热器水平管组605mm，材质为20G、15CrMoG，沿炉宽方向布置194 排，排间距112.5mm。每排再热器管组制造厂分上下4 段供货，进口集箱和出口集箱均整根出厂。再热器垂直管组514.5mm，安装焊口处材质为15CrMoG、12Cr1MoVG，沿炉宽布置97 排，排间距225mm。2组合再热器4 级水平管组每2 个出厂件在地面组成一片。上组件每件重0.58 吨，长宽45003400mm，下组件每件重0.42 吨，长宽52003400mm。再热器垂直管组在地面将前后两部分组合成整片，每片重1.3 吨，长宽10500320mm。3安装再热器水平管组吊装时，组件从右到左依次安装，250t 履带吊将组件从炉顶86#、103#顶梁间进入，用预先布置在顶梁下的一台5T 电动葫芦接组件后吊装就位，挂上各层的前包墙和中隔墙上的挂耳后，进行下一组件的吊装。下组件和上组件的吊装交叉进行，然后进行组件间焊口、下组件和进口集箱间焊口的对接。空中对接焊口工作可以和组件吊装穿插进行。再热器垂直管组在再热器出口集箱就位后单片从炉顶穿入，单片就位悬挂于再热器出口集箱下面。再热器水平管组、垂直管组管口对接并找正固定后，单根连接再热器过渡管组。3.2.3、空气预热器安装方案每台炉配用两台三分仓容克式空气预热器，型号：28.5VNT1800（豪顿华）。该型空气预热器具有旋转的受热面及模数仓格结构的转子，蓄热元件分冷端蓄热元件、热端蓄热元件，每台空气预热器配有双驱动器，电机为主，气动为辅。并装有伸缩式吹灰器、灭火装置。其突出特点：由中心轴驱动；弧形板和扇形板为固定式，不可调节；密封系统良好，能保证漏风系数6%；模数仓格内蓄热元件为散件，共48 分仓；上、下轴承用水冷却。安装步骤：(1)、 第二层钢架验收合格后，划出空气预热器就位位置中心线，用垫片调整支座水平，安装支撑支架。(2)、 将底部轴承和轴承箱地面安装到轴承凳板上，端柱、扇形板与底梁组合，吊装底梁，调整垫片找平，使轴承就位于中心处，焊接固定后,将端柱铰链固定到底梁上。若组件重量不超过60t，可将空气侧转子外壳板组合上。(3)、 底部检修平台就位，端柱找正并固定到底梁上。(4)、 吊装转子中心筒，找正后临时固定，待导向轴承安装后拆除。(5)、 吊装顶部结构，使扇形板与中心轴相对，就位位置找正后，焊接固定。(6)、 安装导向轴承，找正与顶梁的相对位置并固定在底梁上，然后安装驱动系统，并固定；焊接抗扭转臂，安装手动盘车装置。(7)、 底部推力轴承、顶部导向轴承和转子驱动器减速箱加工注适量润滑油。(8)、 安装铰链侧柱，吊装剩下的空气侧转子外壳，安装底部和顶部三分仓板并调平，安装底部及顶部风道、支撑管并焊接固定。(9)、 按号对称安装30扇格，调整间距，依次安装15扇格。此阶段。检查并调整转子的圆度和轴向摆动。(10)、 安装烟气侧转子外壳，安装底部和顶部连接烟道及其加强管。正确定位后，密封焊接。(11)、 扇格区内对称地从中心筒向外安装蓄热元件。注意冷、热端不要装反。(12)、 调整转子外缘屯扇形板间密封间隙，调整中心轴密封、径向密封、轴向密封及内、外缘密封。(13)、 安装停车报警系统、吹灰器及其管道、消防装置、轴承温度指示器、火灾监控系统，最后进行外壳保温工作注意事项：(1)、 上、下部烟风道接口时，空气预热器不应受外力，以免导致空气预热器的变形，影响转子的密封性能。(2)、 转子现场焊接过程中确保转子直接接地，以免引起轴承起弧，损坏轴承。每星期应手动盘车几圈。以保护轴承滚道。(3)、 导向轴承安装后应注意防尘防潮，直到驱动器装好为止。蓄热元件装好后也应注意防雨、防潮、防尘。(4)、 环境温度低于5应预热，使焊接工件升温到5以上。(5)、 转子转动时，确保人员安全。3.3 DG1025/18.2-15 型锅炉安装方案由于3#、4#锅炉无详细图纸资料，以下方案仅供参考，待正式图纸资料到后，再最终确定。3.3.1、钢结构安装方案由柱、梁、水平支撑、垂直支撑、运转层构架、尾部柱梁、平台扶梯、顶板、烟道、冷风道、热风道、落煤管、送粉管、空气预热器、除尘器等组成。根据厂家要求，整个炉架部分不允许组合，只能单进行吊装。其中柱、梁、垂直支撑、及顶板主次梁间为高强螺栓连接，水平支撑、运转层构架、平台扶梯等为焊接连接。整个炉架分炉膛和尾部两部分进行安装。炉膛部分分五层供货，标高分别为12.97m、26.8m、47m、58.9m、64m（顶板）。在每层柱、梁、水平支撑、垂直支撑安装完毕，验收合格后，才能进行上一层安装。平台扶梯除少量可以组合外，均为炉上散装，并且与钢架安装同步进行。尾部主要支撑AH 旋转式空气预热器，在炉膛不要部分安装结束后，再进行安装，安装方法与炉膛部分相同。顶板由F、G、H、J、K 五根主梁和次梁、格条及顶部吊挂装置组成。F、K 梁为单根梁，G、H、J 梁为叠梁。其中G、H、J 大梁在地面进行组合，由两台DBQ3000 吨.米塔吊抬吊就位，其余次梁、格条为炉上单装。同时要求受热面顶部吊挂装置同步进行吊装，以满足受热面组件吊装。在整个炉架安装过程中，要求加热面班与钢架班紧密配合，在队里统一安排下，将部分需要预就位的设备和组件及时预先存放。烟道分上、中、下和灰斗四个组件，在地面进行组合，组合好后，由下至上临时就位于炉架21.4 米层临时加固平台上。在尾部包墙过热器吊装、找正完毕后，再由上至下进行安装。炉底渣井支架部分在设备运抵现场后，在锅炉零米组合。这部分工作应在受热面吊装之前完成，以便为下部水冷壁就位创造条件。AH 旋转式空气预热器在地面进行外壳组装。在尾部钢架吊装完毕，外壳就位后，转动和吸热部分组件进行炉上单装。六道部分均为炉上单装，具体施工方案根据图纸而定。3.3.2、受热面安装方案汽包施工方案汽包运抵施工现场后由250t 履带吊卸车。将汽包拖运至锅炉0 米F、G 轴线之间。经检查划线，拆除汽包内部装置后，采用2 台16 吨卷扬机、200 吨滑车组水平抬吊汽包，一次提升至安装位置（54583mm）正式就位。拆除汽包内部装置后汽包净重：197.2 吨。在汽包吊离地面2 米左右时，必须在汽包底部用跳板搭设临时平台。在正式吊汽包之前，吊汽包用的假梁、卷扬机、滑车组、汽包吊杆等必须经多方验收合格签证后方可进行。水冷壁施工方案受该炉型结构特点和现场起重机具能力的限制，该炉膜式水冷壁管采取部分组合和炉上安装焊口相结合的方法进行。锅炉组合场设前水冷壁、后水冷壁、左、右水冷壁等4 个组合架。前墙水冷壁从焊口24200mm 至51895mm，分9 件进行组合，下部与炉拱区域水冷壁分9 件进行组合，切角区域水冷壁和下集箱不进行组合，单件吊装。后墙水冷壁从焊口24200mm 至42009mm 分9 件进行组合。下部与炉拱区域水冷壁分9 件组合，后水上集箱组合成一件进行吊装。水平烟道区域水冷壁与集箱分2 件组合吊装，切角区域水冷壁与下集箱不进行组合，单件吊装。左、右侧水冷壁从焊口24200mm 至52807mm 分2 件进行组合，从24200mm 至下集箱。由于厂家已将集箱与管屏焊好，只分3 件进行吊装，不组合。在组合阶段只组合膜式水冷壁、管屏、炉墙门孔、部分金属结构件。水冷壁刚性梁与组件不进行组合。采取预就位的方法待水冷壁吊装找正后，再进行炉上安装。集中下降管共12 根，布置于炉前、炉左、炉右各4 根，直管段地面组合，管部分预就位，炉上安装结合的方法进行。特别是4 根406.450mm 的集中下降管，由于要支撑炉底大包垂直桁架，因此必须在锅炉大件吊装之前安装完毕。蒸汽连接管、汽水引出管、下水连接管等设备地面不组合，待汽包、水冷壁、集中下降管安装找正固定后，单根安装。省煤器施工方案省煤器蛇形管排共50 片，出口集箱6 件地面不进行组合，在竖井包墙系统找正固定，烟道安装完毕后，再进行单片安装。省煤器进口集箱在组合烟道中部组件时安装就位。省煤器汇集集箱厂家分2 段运抵现场，地面组合。在烟道上部组件预就位后，临时存放于烟道上部组件安装位置。省煤器至汽包的给水管地面不组合，在省煤器安装完毕后，单根吊装。再热器施工方案再热器系统由：进口集箱、低再一级管组、二级管组、三级管组、四级管组、垂直管组、高再、出口集箱几部分组成。其中，进口集箱71138mm，厂家分2 段运抵现场，在地面进行组合。在烟道上部组件预就位后，临时就位于烟道上部组件安装位置处，在包墙系统找正安装后，再将该集箱正式悬吊于左右侧包墙下集箱上。出口集箱877.6X55，厂家分3 段出厂，地面进行组合，在再热器管组炉上安装完毕后，再进行穿装，就位于顶板梁下吊挂位置。低温再热器安装于前包墙过热器于中隔墙过热器之间，采用挂耳型式进行固定。高温再热器安装于水平烟道区域，整个再热器管排，地面均不进行组合，在包墙系统找正安装完毕、省煤器单片吊装就位后，由下至上逐级逐层、单片进行安装，炉上焊口。由于再热器管排存在T91、12Cr1MoV、15CrMo、SA-210C多种材质，在安装过程中不能将管排用错。焊接时，避免用错焊材。过热器安装方案过热器系统由顶棚过热器、包墙过热器、低温过热器、全大屏过热器、高温过热器等几部分组成。顶棚过热器分炉膛区域顶棚、水平烟道后竖井区域顶棚2 部分。其中进口集箱273X40，厂家分2 段运抵现场，地面组合，在前水冷壁吊装完毕后，进行吊装。出口集箱即后包墙过热器上集箱，地面不组合。炉膛区域顶棚管共9屏，与前水冷壁、全大屏过热器交叉进行吊装。水平烟道后竖井区域顶棚过热器均为单根管，必须在所有炉内设备安装完毕后进行单根安装。包墙过热器系统由前、中、后、左、右侧包墙和水平烟道侧包墙过热器组成。在锅炉组合场设前、后、左、右、水平烟道侧包墙6 个组合架。中隔墙在前包墙过热器组合架上重叠组合，组合阶段前、后、左、右、中隔墙包墙过热器各分为2 个组件，水平烟道侧包墙分左右2 个组件。膜式、管屏、刚性
