污水处理厂综合项目工程综合项目施工临时用电专项方案.doc

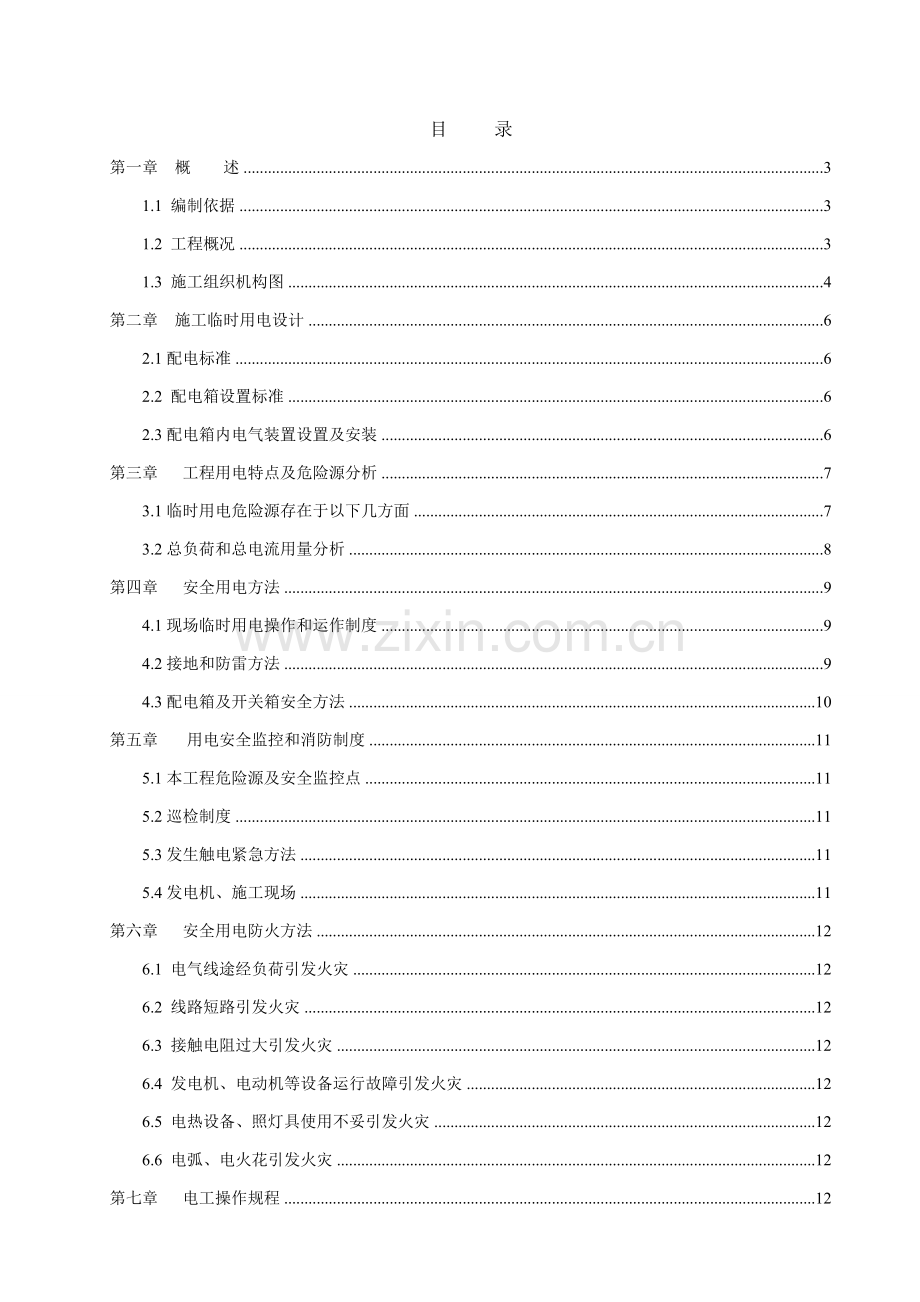

目 录第一章 概 述31.1 编制依据31.2 工程概况31.3 施工组织机构图4第二章 施工临时用电设计62.1配电标准62.2 配电箱设置标准62.3配电箱内电气装置设置及安装6第三章 工程用电特点及危险源分析73.1临时用电危险源存在于以下几方面73.2总负荷和总电流用量分析8第四章 安全用电方法94.1现场临时用电操作和运作制度94.2接地和防雷方法94.3配电箱及开关箱安全方法10第五章 用电安全监控和消防制度115.1本工程危险源及安全监控点115.2巡检制度115.3发生触电紧急方法115.4发电机、施工现场11第六章 安全用电防火方法126.1 电气线途经负荷引发火灾126.2 线路短路引发火灾126.3 接触电阻过大引发火灾126.4 发电机、电动机等设备运行故障引发火灾126.5 电热设备、照灯具使用不妥引发火灾126.6 电弧、电火花引发火灾12第七章 电工操作规程12第八章 安全用电组织方法138.1 建立技术档案138.2 建立技术交底制度138.3 建立安全检测制度138.4 建立电气维修制度138.5 建立工程拆除制度138.6 建立安全检验和评定制度138.7 建立安全用电责任制138.8 建立安全教育和培训制度14第一章 概 述1.1 编制依据1、低压配电设计规范GB50054-95中国建筑工业出版社；2、建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社；3、通用用电设备配电设计规范GB50055-93中国建筑工业出版社；4、供配电系统设计规范GB50052-95中国建筑工业出版社；5、施工现场临时用电安全技术规范JGJ46-中国建筑工业出版社；1.2 工程概况南京市污水处理厂-工程是南京市高新区产业四期总体计划中污水处理厂，关键服务范围为部分盘城片区、部分高新区新产业开发区三期和部分高新区新产业四期，总占地面积为105.3亩，总建设规模：总规模4.5104m3/d，-处理规模2.5104m3/d包含土建结构及桩基工程，关键工程项目如表1.1-1所列： 关键工程项目一览表序号名 称数量1粗格栅及提升泵房1座2细格栅及旋流沉砂池1座3调整水解池1座4倒置A2/0生物反应池1座5终沉池配水井1座6终沉池2座7转盘滤池1座8接触池1座9回流及剩下污泥泵房1座10污泥浓缩池1座11污泥综合处理车间1栋12加氯间1栋13鼓风机房及变配电室1栋14综合办公楼1栋15传达室、大门1座16生物除臭池厂家整套现场施工用电关键分为动力用电和照明用电，动力用电关键是施工现场机具用电，总体用电最高峰是在桩基施工，及软基处理施工过程中；照明用电关键集中在临时围挡和办公区照明用电。 1.3 施工组织机构图 项目经理：李胜华安全员 候新忠安全主管 邓绪华电气施工技术员：周新明第二章 施工临时用电设计2.1配电标准 因工期紧，任务重，我项目部现场施工用电采取柴油发电机发电。为了确保工期，所以需要设置440KW发电机5台，220KW发电机2台；钢筋加工场地机具设备需要120KW发电机2台；道路沿线沟塘清淤前抽水所用电量需要2台15KW发电机。 施工配电按发电机组、分配电箱、开关箱三级配电。发电机、开关箱实施两级漏电开关保护设置。发电机组、分配电箱应设在负荷相对集中地方。动力配电箱和照明配电箱宜分别设置，如设置在同一箱内，动力和照明应分路设置。开关箱由末级分配电箱配电，分配电箱和开关箱距离不得超出30M，开关箱和其控制固定式用电设备水平距离不宜超出3M。开关箱和配电箱均应装设在干燥、通风及常温场所，不得装在有严重损伤作用瓦斯、蒸气、液体等有害介质中，且不易受外来固体物撞击、强烈震动、液体浸溅及热源烘烤场所，不然，应做特殊防护处理。2.2 配电箱设置标准现场用电机机械表序号设备名称型号额定功率台数总功率 1 电焊机BX-300A38KW5190KW2 钢筋弯曲机GW40A4KW424KW3 电焊机EC400F16KW696KW4钢筋切断机5.5KW211KW5钢筋调直机GT4-144KW216KW6木工机具MJ22510KW440KW7钻孔灌注桩机GPS-1565KW9585KW8压浆机XPR-600025KW250KW9吸泥机XR-4036KW272KW10高压冲洗机G-3036KW272KW11高压注浆机XPR-900010KW550KW12水泥搅拌桩机86 KW302550 KW 依据用电标准，并结合本工程工期、机械设备多等实际情况，做以下部署：分配电箱设置在施工现场用电负荷较为集中地段，在桩基施工处，钢筋加工场地、软基处理等处安装分配电箱。开关箱设置：各开关箱均设在用电设备周围（3M以内），方便于控制、操作各用电设备。配电箱、分箱、开关箱统一购置合格品或安检站推荐产品。其进出线孔均设在箱底，并加护套，箱体方正、牢靠、防尘、防晒、严密，并上锁，由专职电工负责保管，做好可靠反复接地和保护接零。2.3配电箱内电气装置设置及安装2.3.1电气装置设置(1) 发电机组均需装设总电源隔离开关，总漏电空气开关和分路隔离开关，分漏电空气开关。其漏电动作电流、动作时间和分配电箱、开关箱中漏电开关相适应。且符合规范要求。(2) 二级分配电箱内装设总隔离开关、总断路器和分路隔离开关、分路断路器。(3) 开关箱严格实施“一机、一闸、一箱、一漏电”制。严禁用同一开关直接控制二台及二台以上用电设备（含插座），严禁线路两端用插头连接电源和用电设备或电源和下一级供电线路；(4) 开关箱内开关必需能在任何情况下全部能够对用电设备实施电源隔离，开关箱内设置漏电保护装置必需在设备负荷侧，其型号、额定动作电流及动作时间应和总配电箱处漏电开关动作电流及动作时间做合理配合，使之含有分级分段保护功效，且小于30mA/0.1S。在潮湿场所漏电空气开关为防溅型15mA/0.1S(5) 电焊机漏电保护器采取国家认证专用电焊机漏电保护开关。(6) 照明配电箱内漏电空气开关漏电动作电流、动作时间和开关箱相同，为30mA/0.1S。2.3.2 电气装置安装及操作程序起源(1) 配电箱和开关箱安装不管是选择新电气产品还是旧电气产品，本工程全部确保这些产品全部完整无损、动作可靠、绝缘良好，绝对不使用破损电气产品。(2) 全部配电箱和开关箱均将在其箱门处标注其编号、名称、用途和分路情况。(3) 为预防停、送电时，电源手动开关带负荷操作，和便于对用电设备在停、送电时进行监护，配电箱、开关箱之间应该遵照一个合理操作程序，即停电时其操作程序应该是：开关箱分配电箱总配电箱；送电时其操作程序应该是：总配电箱分配电箱开关箱。2.3.3配电线路敷设要求起源（1）线路走向按以下标准：发电机组分配电箱开关箱用电设备。 （2）施工现场配电线路敷设方法：发电机组至分配电箱间线路采取绝缘导线沿围挡敷设和电缆埋地敷设两种方法，分配电箱至开关箱，开关箱至用电设备间线路均采取绝缘导线穿管或电力电缆埋地敷设方法，确保用电安全。 第三章 工程用电特点及危险源分析我标段施工临时用电关键分为动力用电和照明用电两大方面。动力用电关键集中在施工现场机具用电，用电高峰期估量在桩基施工及软基处理施工过程中，为满足工期要求，我部拟同时投入9台功率为77kw桩机进行施工，30台86KW软土地基处理水泥搅拌桩机进行施工，钢筋加工场地同时投入多台钢筋加工机具。3.1临时用电危险源存在于以下几方面1、桩基同时施工时，造成现场施工场地拥挤、狭小，现场发电机布设，电线布设、保护；2、桥梁上部结构施工时，需从地面拉设电缆至施工区域，防漏电方法应完善；3、道路施工不定式移动。4、现场照明亮化等。3.2总负荷和总电流用量分析依据我部施工高峰期用电最大值，关键集中在桩基施工阶段，计划投入9台钻机，按每台77kw（含泥浆泵）测算，为了满足施工要求我项目部计划在桩基施工时投入120KW发电机10台，钢筋加工场地投入2台120KW发电机，软基处理施工时计划投入30台钻机按每台86KW测算，为了满足施工要求我项目部计划在软土地基处理施工时投入440KW发电机5台.，200 KW发电机2台，道路沿线全部沟塘抽水计划投入2台15KW发电机。第四章 安全用电方法4.1现场临时用电操作和运作制度依据现场用电设备容量精心计算导线载流量，合理选择导线，本工程级配电箱电缆，项目部延围墙铺设，现场均采取深埋敷设确保电力安全运行。场地电缆分布均设有显著电缆走向标示桩，配电柜，配电箱在显著位置，并要标有用电标示牌和安全用电提醒语。从事电气作业人员经电力部门核发上网作业许可证及上岗证。电气作业人员必需衣着完整，严禁穿拖鞋、赤膊等上岗作业，必需正确穿戴绝缘防护用具。 电工作业时二人一班，一人操作一人监护。严禁带电作业，若必需带电作业时需要做好安全防护方法。用电设备及其控制装置在投入运行前，认真仔细检验有没有损坏和老化，绝缘降低，漏电或短路等现象。发觉存在问题立即处理，严禁设备带病工作。现场供配电系统及保护装置，一周一查，发觉保护失控立即更换，对设备集中用电量较大场所一天一查，发觉问题立即处理。严禁私拉电线乱接照明或其它用电设备，若发觉有此现象，责其整改，对于屡教不改者，给对应经济处罚，直至整改符合要求为止。实施电工日志制，确保二十四小时有电工值班，注意观察各部门运行情况，尤其是严防超载、过流、漏电等现象，做好运行及日常维修统计。坚持每七天定时检验评分制，制订奖罚方法，并限时整改。4.2接地和防雷方法采取TNS系统，全部配电箱地端子均和专用保护零线（PE线）连接，全部电气设备外部也和PE线连接。当施工现场和外电线路共用同一供电系统时，电气设备应依据当地要求作保护接零或保护接地，但不得一部分设备作保护接零，另一部分设备作保护接地。作防雷接地电气设备，必需同时做反复接地。同一台电气设备反复接地和防雷接地可使用同一接地体，阻值小于10欧姆。保护零线不得装设开关或断路器，且专线专用，其截面大于工作零线截面，并满足机械强度要求。和设备连接时大于2.5mm2绝缘多股铜线。用作保护零线黄绿双色线不得作任何其它用途。施工现场全部用电设备，除作保护零线外，一律在设备负荷线首端处设置漏电保护装置。4.3配电箱及开关箱安全方法整个施工现场临时用电线路及设备采取三级配电，两级漏电保护，图所表示。图1. 三级配电、两级保护配电设施保护方法配电室及设施保护方法见下表。表1. 配电室及设施保护方法序号设施名称保护方法1配电柜(1)配电柜设置外开门，并加锁由专业电工保护；(2)配电柜内设置两路照明线路：一般照明和事故照明；(3)按要求配置沙池、灭火器材；(4)在配电柜架空进出线处，将绝缘子铁脚同配电柜接地装置相连。2配电箱(1)装设电源隔离开关及短路、过载、漏电保护器；(2)配电箱金属框架设置保护接零。(3)配电箱保护见图 。图2. 配电箱保护方法电缆及其它保护方法现场直埋电缆走向应按施工总平面部署图要求，直线埋设，埋深大于0.8米，转弯处应在地面上设显著标志；经过道路时应采取保护套管；电缆接头处应有防水和预防触电方法。图所表示。图3. 穿路电缆保护现场照明1.现场照明：手持照明灯使用36V以下安全电压，潮湿作业场所使用24V安全电压，导线接头处用绝缘胶带包好，图所表示。2.配电装置：配电箱内电器、规格参数和设备容量相匹配，按要求紧固在电器安装板上，严禁用其它金属丝替换熔丝，图所表示。图4. 现场照明和禁用金属丝替换熔丝示意保护接零本工程将电气设备不带电金属外壳和接地极之间作可靠连接，当金属外壳带电时，人体触及后，电流则大部分经接地极流入大地，可对触电人员进行保护，接地电阻通常不应大于10，图所表示。本工程现场为TN-S供电系统，即三相五线制，工作零线N和接地保护线PE在供电电源处严格分开，且在以下配线中N线和PE线不得混接，PE线不许断线，在供电末端应将PE线做反复接地，图所表示。 图5. 保护接零和反复接地配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用瓦斯、烟气、蒸气、液体及其它有害物介质中，不得装设在易受外来固体物撞击、强烈振动，液体浸溅及热烘烤场所。不然，须作特殊处理，露天装设时需要有防雨方法，固定牢靠。配电箱、开关箱应采取铁板或优质绝缘材料制作，铁板厚度应大于1.5mm。箱内零线和地线端子要分开设，且有显著标志。配电箱、开关箱应装设端正、牢靠，移动式配电箱、开关箱应装设在坚固支架上，固定式配电箱、开关箱下底和地面安装垂直距离，应大于1.3m，小于1.5m，移动式分配电箱、开关箱下底和地面垂直距离大于0.6m，小于1.5m。配电箱内电器应安装在金属或优质绝缘电器安装板上，然后整体紧固在配电箱体内。金属板和铁质配电箱箱体应作电气连接。动力配电箱和照明电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，移动式配电箱必需采取橡皮绝缘线电缆。配电箱、开关箱内工作零线应经过连接线端子板连接，并应和保护零线接线端子板分设，配电箱和开关箱金属箱体、金属电器安装板和箱内电器不应带电，金属底座、外壳等必需保护接零。保护零线经过接线端子板连接。发电机组应装设总隔离开关及和路总熔断器和漏电保护器。漏电保护器同时含有过负荷和短路保护功效，则可不设分路熔断器或分路自动开关，总开关电器额定值、动作整定值应和分路开关电器额定值、动作整定值相匹配。每台用电设备应有各自专用开关箱，必需实施“一机一闸”制，严禁用同一开关电器直接控制二台及二台以上用电设备（含插座）。开关箱中必需装设漏电保护器，36V及36V以下用电设备如工作环境干燥可免装漏电保护器。漏电保护器应装设在隔离开关输出端负荷侧。漏电保护器选择应符合国家标准GB682986漏电电流动作保护器（剩下电流动作保护器）要求，开关箱内漏电保护器其定额漏电动作电流应小于30mA，额定漏电动作时间应小于0.1s。全部配电箱、开关箱在使用过程中必需根据下述操作次序：送电操作次序为：发电机组分配电箱开关箱。停电操作次序为：开关箱分配电箱发电机组（出现电气故障紧急情况除外）。全部配电箱均应标明其名称、用途，并作出分路标识，每个月检验、维修一次，对配电箱、开关箱进行检验、维修时，必需将其前一级对应电源开关分闸断电，并悬挂停电标志，严禁带电作业，熔断器熔体更换时，严禁使用不符合规格熔断体或铜丝、铁丝替换。第五章 用电安全监控和消防制度5.1本工程危险源及安全监控点在桥梁施工期间危险源、安全监控点为发电机组和钢筋机械加工场地；5.2巡检制度值班电工天天上班时间应对上述部位施工机械、漏电保护器进行安全检验、巡视。电气装置遇跳闸时，不得强行合闸。应查明原因，排除故障后方可再行合闸。严禁带电作业或采取预约停送电时间方法进行电气检修。检修前必需先切断电源并在电源开关上挂“严禁合闸，有些人工作警告牌。非本专业作业人员不得私自开箱合闸。清洗机电设备时，不得将水冲到电气设备上。 5.3发生触电紧急方法发生人身触电时，应立即切断电源，然后方对触电者进行紧急抢救，严禁在未切断电源之前和触电者直接接触。电气设备发生火警时，应首先切断电源，在未切断电源之前，不得使身体接触导线或电气设备。也不得用水或泡沫灭火机进行灭火。5.4发电机组旁、施工现场发电机组旁、施工现场必需配置足够（四氯化碳）绝缘灭火器材，灭火器材应放在方便易取地方，灭火器材应定时检验，发觉失效应立即更换工现场、办公室、临时宿舍、临时维修间及工作间不得使用明火电炉或其它不符 合安全要求用电设备；施工现场、办公室、临时宿舍、临时维修间及工作间不得使用超出100W白炽灯；大功率（1000KW及以上）室外施工照明灯具下方不得堆放易燃、易爆物品，灯具和易燃物距离不得小于3M；施工现场潮湿和易于触及带电体触电危险场所，照明电源电压不得大于36V。 不得在电线上挂杂物及衣服等物品。第六章 安全用电防火方法6.1 电气线途经负荷引发火灾线路上电气设备长时间超负荷使用，使用电流超出了导线安全载流量。这时假如保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。6.2 线路短路引发火灾因导线安全部距不够，绝缘等级不够，所久老化、破损等或人为操作不慎等原因造成线路短路，强大短路电流很快转换成热能，使导线严重发烧，温度急剧升高，造成导线熔化，绝缘层燃烧，引发火灾。6.3 接触电阻过大引发火灾导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，伴随时间增加引发局部氧化，氧化后增大了接触电阻。电流流过电阻时，会消耗电能产生热量，造成过热引发火灾。6.4发电机、电动机等设备运行故障引发火灾发电机长久过负荷运行或制造质量不良，造成线圈绝缘损坏，匝间短路，铁芯涡流加大引发过热，变压器绝缘油老化、击穿、发烧等引发火灾或爆炸。6.5 电热设备、照灯具使用不妥引发火灾 电炉等电热设备表面温度很高，如使用不妥会引发火灾；大功率照明灯具等和易燃物距离过近引发火灾。 6.6 电弧、电火花引发火灾电焊机、点焊机使用时电气弧光、火花等会引燃周围物体，引发火灾。 施工现场因为电气引发火灾原因决不止以上几点，还有很多，这就要求用电人员和现场管理人员认真实施操作规程，加强检验，能够说是能够预防。第七章 电工操作规程7.1 全部绝缘、检验工具应妥善保管，严禁她用，并应定时检验、校验。 7.2 现场施工用高低压设备及线路，应根据施工设计及相关电气安全技术规程安装和架设。 7.3 线路上严禁带负荷接电或断电，并严禁带电操作。 7.4 熔化焊锡、锡块，工具要干燥，预防爆溅。7.5 噴灯不得漏气、漏油及堵塞，不得在易燃、易爆场所点火及使用，工作完成，灭火放气。 7.6 配制环氧树脂及沥青电缆胶时，操作地点应通风良好，并须戴好防护用具。 7.7 不得使用锡焊容器盛装热电缆胶，高空浇注时，下方不得有些人。7.8 有些人触电立即切断电源，进行抢救；电气着火，应立即将相关电源切断；若来不及切断，应使用不导电灭火器，如：二氧化碳、干粉和四氯化碳灭火剂或干砂灭。第八章 安全用电组织方法8.1 建立技术档案建立临时用电施工组织设计和安全用电技术方法编制、审批制度，并建立对应技术档案。8.2 建立技术交底制度向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术方法总体意图、技术内容和注意事项，并应在技术交底文字资料上推行交底人和被交底人签字手续，注明交底日期。8.3 建立安全检测制度 从临时用电工程完工开始，定时对临时用电工程进行检测，关键内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测统计。8.4 建立电气维修制度 加强日常和定时维修工作，立即发觉和消除隐患，并建立维修工作统计，记载维修时间、地点、设备、内容、技术方法、处理结果、维修人员、验收人员等。8.5 建立工程拆除制度建筑工程完工后，临时用电工程拆除应有统一组织和指挥，并须要求拆除时间、人员、程序、方法、注意事项和防护方法等。8.6 建立安全检验和评定制度施工管理部门和企业要根据JGJ59-99建筑施工安全检验评分标准定时对现场用电安全情况进行检验评定。8.7 建立安全用电责任制 对临时用电工程各部位操作、监护、维修分片、分块、分机落实到人，并辅以必需奖惩。8.8 建立安全教育和培训制度 定时对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必需持有劳动部门核发上岗证书，严禁无证上岗。
