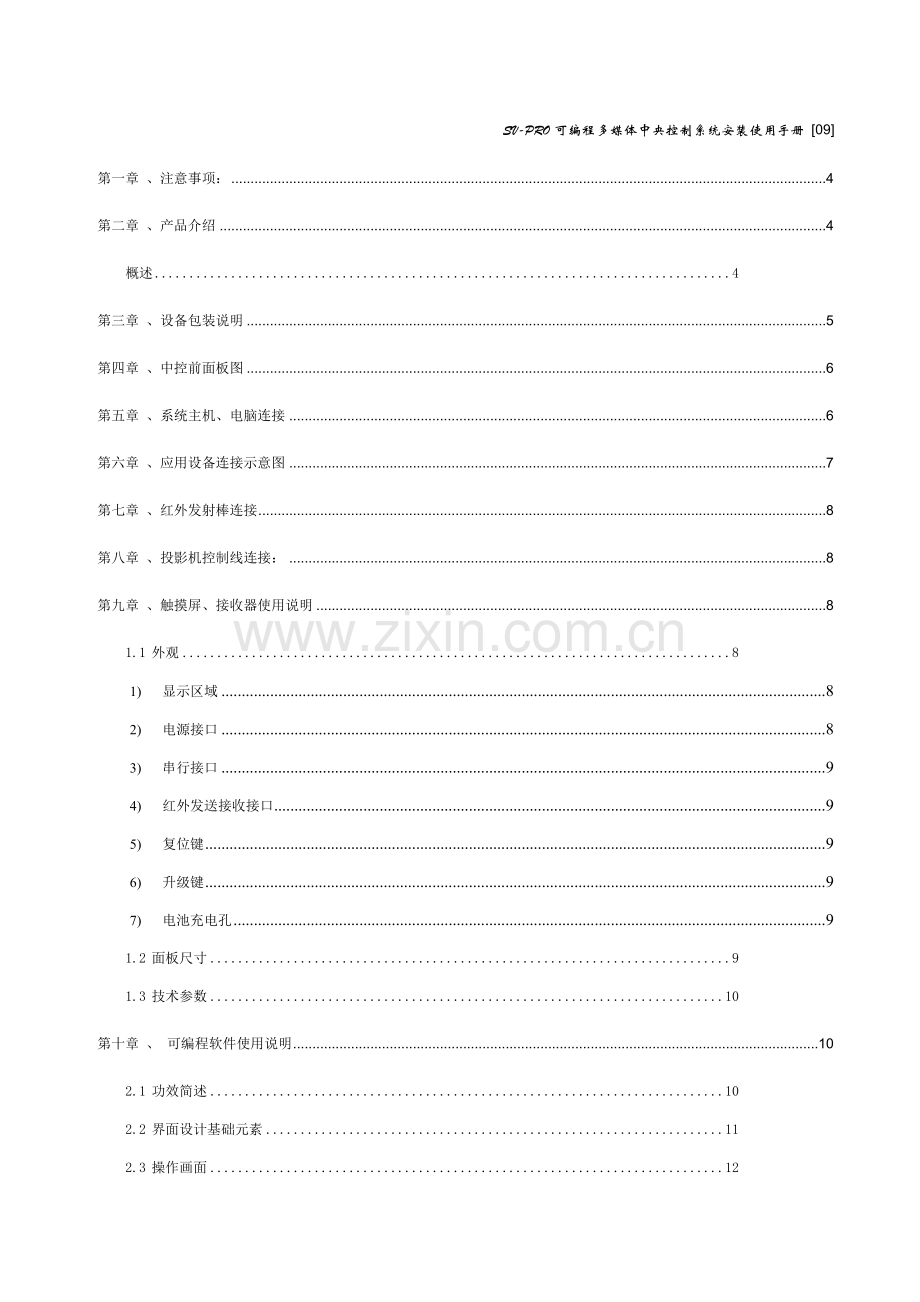

SVS（迅控）SV-PRO可编程多媒体中央控制系统安装使用手册SV-PRO可编程多媒体中央控制系统安装使用手册 09第一章 、注意事项：4第二章 、产品介绍4概述4第三章 、设备包装说明5第四章 、中控前面板图6第五章 、系统主机、电脑连接6第六章 、应用设备连接示意图7第七章 、红外发射棒连接8第八章 、投影机控制线连接：8第九章 、触摸屏、接收器使用说明81.1 外观81)显示区域82)电源接口83)串行接口94)红外发送接收接口95)复位键96)升级键97)电池充电孔91.2 面板尺寸91.3 技术参数10第十章 、 可编程软件使用说明102.1 功效简述102.2 界面设计基础元素112.3 操作画面122.4 属性说明122.5 菜单说明152.6 创建一个工程步骤162.7 下载工程到控制器步骤162.8 使用技巧17第十一章 、编程举例173.1 新建工程页面示例173.2 新建工程图标示例193.3 新建工程按键示例193.4 新建工程时钟示例21第十二章 、RFGW无线收发器及编程软件231、接收器安装231)接收器外观232)电源接口233)通讯口234)复位按键245)下载按键246)信号灯247)电源灯248)天线241.2接收器面板尺寸241.3接收器技术参数242、接收器可编程软件使用说明252.1功效简述252.2界面设计基础元素252.3操作画面262.4工程按键262.5代码表区域272.6宏定义区域292.7菜单说明29第十三章 、主控机系统各项参数291.注意事项30第十四章 、本手册说明30概 述感谢您购置和使用本企业产品，在使用本机前请细阅这本用户手册方便能正确使用而且请妥善保留这本手册万一有不了解或故障时这本手册会带给您很大帮助 。SV-PRO可编程多媒体中央控制系统是最新开发智能化产品，是经过无线触摸屏控制及计算机软件控制会议室产品。该系统所含有特点：SV-PRO系列控制主机是会议室产品经典之作，稳定控制结构、全双向控制方法、美观触摸屏造型，同时支持有线无线屏控制，触摸屏界面一目了然。它集成了6路串行通讯口、6路红外发射接口，8路I/O触发控制接口，可连接安防及门禁系统，能够集中远程遥控控制及网络远程管理、可配置多路VGA切换器进行VGA(电脑)信号切换、多路AV切换器进行音视频信号切换、音量控制模块进行全数码声音控制、电源控制器进行强电灯光，设备电源，窗帘，屏幕等集中控制。其强大红外学习功效对全部红外码全部能有效学习，遥控灵敏；其灵活开关机编程功效使得使用很灵活方便。 它有极强接入兼容性，可经过面板，软件，触摸屏等多方位进行控制，还能够连接AMX、快思聪等设备。第一章 、注意事项：为确保设备可靠使用及人员安全，请在安装、使用和维护时，请遵守以下事项：1、 为确保操作安全，应确保电源线接地良好，务必将随机提供三相插头插入地线有效标准三脚电源插座，确保设备输入电源为220V50HZ交流电；2、 为预防火灾或漏电，不要将系统设备置于过冷或过热地方，请勿将本机受雨或受潮，阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸；3、 控制系统设备电源在工作时会发烧，所以要保持工作环境良好通风，以免温度过高而损坏机器；4、 非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备损坏程度；5、 控制大功率设备请选配用强电控制器，以免中控超载运行；6、 安装和接线之前应关闭中控电源。第二章 、产品介绍概述SV-PRO系列可编程多媒体中央控制系统充足为用户着想，确保系统含有良好稳定性和兼容性，会聚了市面上中控优点，而且处理了中国中控系统兼容性差而无法控制一些品牌设备难题。外加产品外形美观大方，接线施工便利，科学优化操作界面，实现便利投影机、电动幕、DVD、录像机、卡座、实物投影、有线电视、计算机全方面控制，大大提升操作人员控制效果，现已广泛应用于电教室、会议室、多功效厅等场所。SV-PRO中央控制器和ST-6000/8000/9000配套使用它可自动控制投影仪电视机VCD/DVD机、录音机、录像机、电脑、音响、电动屏幕、电动窗帘、灯光等设备使室内多个电器实现智能一体化控制可广泛应用于会议厅演示厅电教室家居自动化控制及其它控制。注意：在使用本系统时候，严禁在开机时对各个部件进行插拔（尤其是通讯口）功效特点： 采取最新摩托罗拉32位内嵌式处理器，处理速度可达275MHZ； 强大网络功效，完善周围设备，稳定可靠机器性能； 采取可编程逻辑阵列电路，运行速度愈加快，系统更稳定； 主机内置16MB内存及8MB大容量FLASH存放器； 8路独立可编程红外发射接口； 6路独立可编程RS-232/422/485控制接口； 8路数字I/0输入输出控制口，带保护电路； 8路弱电继电器控制接口； 支持2路RS-485控制总线，可任意扩展控制模块，如多台调光器、多台射频无线接收器、多台电源控制器等，最大可支持256个网络设备； 提供2条可扩展多功效插槽，可选配其它多功效控制卡； 全方面支持第三方设备及控制协议，用户可自行设置多个控制协议和代码； 后面板含有系统软件传输接口 支持多代码控制，即一键发多个代码（IR红外、RS-485代码、RS-232代码） 采取国际流行全贴片式(SMT)生产工艺； 国际通用电源(110V-240V),适合任何地域； 高品质、大批量生产，有较高兼容性和稳定性，有较高性价比；配置选择： SV-PRO可编程控制主机 ST-6000/8000/9000无线、有线彩色触摸屏，用户自定义图形界面 RFGW无线接收器 外接多台SV-P8电源控制器 外接多台SV-220-4A调光器 任意外接各类矩阵设备 外接音量控制盒SV-VOL 外接电脑控制软件 能够扩充多种多功效卡 第三章 、设备包装说明本系统标准包装清单以下：项目名称单位数量备注主控机台1SV-PRO系统控制主机控制设备个1ST-9000触摸屏无线接收器个1RFGW（和ST-9000配套使用）电源线条1主控机电源线9 芯控制连接线条1连接主控机和电脑 下载程序红外线发射棒条6连接主控机和受控设备多媒体控制软件光盘套1配套电脑控制软件设备用户手册本1SV-PRO可编程多媒体中央控制系统安装使用手册设备保修卡及合格证份1第四章 、中控前面板图第五章 、系统主机、电脑连接将主控机“电脑串口”接口和电脑串行口连接（配有原装连接线）。第六章 、应用设备连接示意图第七章 、红外发射棒连接将红外线发射棒插头（双声到3.5音频头）插进主控机“红外发射接口”插座，将发射头贴在红外设备红外接收口处，用胶带粘牢靠，并使其方向正确。（注：红外线发射棒有正负之分（黑白线为正、黑线为负）， 第八章 、投影机控制线连接：SV-PRO系列主机投影机控制端口方法:1、 标准9针RS232接口！“第三脚”是发射，对应接投影机接收脚“RXD”； “第五脚”接地，对应接投影机“GND”接地。控制代码若没有，请向供货商联络索取；（详见后面软件使用说明） 第九章 、触摸屏、接收器使用说明1.1 外观 1) 显示区域 此区域内是LCD/触摸屏模块全部显示和点触操作全部在这个区域中实施 在控制器自动关闭后只须轻触此显示区域即可开机2) 电源接口 电源接口图所表示 输入极性里正外负 输入电压12V 输入电流1.0A 3) 串行接口 为方便扩展ST-6000/8000/9000控制器采取RJ45 接头插座可用于RS-232 RS-485 及电源接口 其中各个引脚定义以下 ：引脚名称说明备注1TXDRS-232 TXD*靠近电源接口是第1 号引脚2GND地3RXDRS-232 RXD4Vcc电源 +5V5485ARS485A6Vcc电源 +5V7485BRS485B8GND地靠近调整旋钮是第8 号引脚本触摸屏系统随机配置一条和电脑主机联接串行电缆一端为9 芯串行端联接 电脑主机一端为RJ45 端联接触摸屏端一旦此电缆丢失请按下列方法接线 9 芯串行端RJ45端2133524) 红外发送接收接口 发射红外线信号以达成遥控器目标红外学习时用来接收红外线信号红外载波频率范围20KHz 50KHz 5) 复位键 按一下能够复位ST-6000/8000/9000/B、ST-37A/B 控制器 6) 升级键 按住这个按键不放再按一下复位按键然后松开此键即可进入升级状态 7) 电池充电孔 和外接充电附件相联接可对ST-6000/8000/9000/B、ST-37A/B 进行充电 1.2 面板尺寸1.3 技术参数 项目内容型号ST-6000/8000/9000屏幕支持屏幕尺寸5.7 英寸支持屏幕色阶彩色256色 /单色解析度320 XRGBX240 背光高亮度CCFL 背光 32 级数控RS232 接口有串行接口RS485 接口有电压伏特12V 工作电流mA1A 待机电流uA200uA 充电电池标准可使用8 小时以上内置充电模块标准红外学习发射模块标准RF 无线发射标准可达80 米第十章 、 可编程软件使用说明 2.1 功效简述 FormBuilder(简称FB),是一个界面设计工具专用于触摸屏控制系统界面设计经过FB 用户能够方便地创建一个界面工程并能够把它保留在电脑上经过FB 下载功效用户能够即时地把设计好工程下载到触摸屏控制器上 FB 使用文件类型 1 工程文件 *.MFP 用户能够使用FB 打开编辑保留工程文件 2 下载文件 *.XJP 此文件由工程文件生成用于下载到触摸屏控制器 3 工程页面文件 *.XPG 此文件由工程文件某个生成能够在其它工程中打开 2.2 界面设计基础元素 FB 把一个界面工程按层次分列以下 其中各个术语意思分别是 1.工程全部界面集合还包含了设置信息和快捷按键设置用户能够经过工程文件对工程操作 2 设置页面关键进行串口设置和8 个快捷按键功效设置 3 页面一个页面对应是控制器显示页它包含按钮和标签 4 按键显示在页面上响应用户点击动作并发出用户预先设计好控制代码和实施页面切换动作 5 标签显示图片线条及文字信息 6 时钟显示系统目前时间 6 快捷按键在面板下方8 个按键 2.3 操作画面 操作画面由以下部分组成 1 标题栏此应用程序标题 2 菜单栏全部可用功效选项 3 工具栏和快捷键快捷功效键 4 编辑区域这里能够看到界面中全部元素,并能够经过拖动操作调整大小和形状 5 工程树以树形结构列出工程全部组成部分 6 属性编辑区在这里编辑工程页面按钮和标签各个属性 7 效果预览区域预览页面下载到控制器上页面 2.4 属性说明 1. 工程属性 1 开机页 设定控制器上电复位后显示第一个页面 2 工程文件名显示工程文件名字 3 用户版本号用户定义版本 4 名称 工程名称 5 标题内容 工程标题 6 屏幕宽度 屏幕宽度以像素计 7 屏幕高度 屏幕高度以像素计 8 彩色数目 同一个画面中能够同时使用颜色数 9 配色表 配色表能够显示颜色数目 10 子对象数量工程中有多少个页面包含设置页面 11 锁定属性 预留 2. 设置页面属性 1 名称 用户定义设置页面名称 2 标题内容 标题名称 3 设备地址 此设备地址号 4 校验模式 用于设置串口校验格式 5 停止位长度 设置串口停止位长度 6 数据位长度 设置串口数据位长度 7 波特率 设置串口波特率 8 子对象数量 按键总数 9 锁定属性 当此项设定为是用户不能修改设置页面属性 3. 快捷按键属性 1 名称 按键名称 2 页切换 当按钮按下后切换到哪个页面 3 标题内容 预留 4 弹起代码 即按下按键被放开时要发送代码 5 按下代码 按下按键时发送代码 6 反复代码 当按键处于按下状态超出设定时间时所要发送代码 7 延迟代码 当按键释放后经过设定时间后所发送代码 8 反复频率 用来设定重发代码频率 9 延迟时间 定义发送延时代码时间 10 锁定属性 当此项设定为是用户不能修改按键属性 4. 页面属性 1 名称 页面名称 2 标题内容 标题名称 3 网格横向间隔 定义横向拖动按钮或标签步长有效值为132 4 网格纵向间隔 定义纵向拖动按钮或标签步长有效值为132 5 背景颜色 目前页面背景颜色 6 宽度 页面宽度 7 高度 页面高度 8 子对象数量 页面内按钮和标签总数 9 锁定属性 当此项设定为是用户不能修改页面属性 5. 标签属性 1 名称 标署名称 2 标题内容 标签上显示内容 3 标题对齐方法 确定标题在标签上显示位置 4 标题字体 标题显示字体 5 标题字体颜色 标题显示颜色 6 图标 标签上显示图标 7 图标对齐方法 图标显示位置 8 过滤图标底色 是否保留图标底色 9 顶坐标 标签左上角Y 轴坐标 10 左坐标 标签左上角X 轴坐标 11 高度 标签高度 12 宽度 标签宽度 13 边框外型 选择边框外型 14 背景颜色 标签背景颜色 15 锁定属性 预留 6. 按钮属性 1 按下状态 切换编辑状态是按下状态按钮还是弹起状态按钮 2 名称 按钮名称 3 页切换 当按钮被按下后切换到哪个页面 4 标题内容 按钮上显示内容 5 标题对齐方法 确定标题在按键上显示位置 6 标题字体 标题显示字体 7 标题字体颜色 标题显示颜色 8 图标 按钮上显示图标 9 图标对齐方法 图标显示位置 10 过滤图标底色 是否保留图标底色 11 顶坐标 按钮左上角Y 轴坐标 12 左坐标 按钮左上角X 轴坐标 13 高度 按钮高度 14 宽度 按钮宽度 15 按键风格 选择按钮是否带阴影 16 边框外型 选择边框外型 17 边框宽度 设定边框宽度 18 边框颜色 设定边框颜色 19 背景颜色 设定按钮背景颜色 20 阴影颜色 设定按钮阴影颜色 21 按键ID 当一组按键含有相同组ID 号时只能有一个键处于按下状态 22 分组号 分组编号 23 使用自锁功效 选中后此按键将保持按下状态再按一下才会弹起 24 反复频率 用来设定重发代码频率 25 延迟时间 定义发送延时代码时间 26 锁定属性否 当双击任意一个代码编辑栏会弹出以下窗口 界面上部是输入代码区域直接输入数字即可 界面下半部分能够输入组码立即代码分组每组代码之间全部有一个延时Delay 栏中数字代表将延时多少个1/32 秒比如这里输入数字64 即代表延时2 秒后发送代码 提醒 输入完成后请按下回车键确定修改假如在编辑过程中点击其它栏目刚才修改将无效 每组代码可有255 个字节 一共能够输入255 组代码 2.5 菜单说明1.文件菜单(1)新建工程新建一个工程(2)打开工程打开一个工程(3)保留工程保留正在编辑工程(4)另存工程把目前打开工程另外存成一个文件(5)关闭工程关闭目前打开工程(6)退出退出FormBuilder.2 工程菜单(1)添加新窗体在目前工程中添加一个新页面(2)添加新按键在目前页面中添加一个新按钮(3)添加新图标在目前页面中添加一个新标签3 连接菜单尤其注意在生成下载文件前务必先确定显示属性设置颜色真彩色24 位或真彩色32 位不然生成下载文件在触摸屏中无法显示(1)生成下载文件把目前打开工程做成一个能够下载文件(2)下载数据下载指定数据4 帮助菜单(1)目录帮助目录(2)申明查看FormBuilder 版权申明(3)版本查看FormBuilder 版本号2.6 创建一个工程步骤 1 运行formbuilder.exe 2 选择菜单 新建工程或快捷键,FB 自动生成一个新工程并含有设置页面 3 选择菜单 添加新窗体 或快捷键, FB 生成一个新页面 4 选择菜单 添加新按键或快捷键, FB 生成一个新按钮 5 选择菜单 添加新图标或快捷键, FB 生成一个新标签 6 反复步骤3 4 5 完成界面设计 7 选择菜单 保留工程或快捷键, FB 问询工程名称输入用户起 名字完成保留功效 2.7 下载工程到控制器步骤 1 检验电缆电源是否连接好 2 运行formbuilder.exe 3 选择菜单 打开工程,打开想要下载工程 4 选择菜单 编译工程 FB 生成一个下载文件 5 选择菜单 下载工程进入下载数据画面 6 在控制器上进入系统设置 画面按住左边第一个键4 秒种后放手点触下载工程键键进入下载工程画面画面点触开始键触摸屏上显示正在下载. 7 在电脑上按下打开串口按钮画面回应打开串口OK 8 选择下载数据按钮选择要下载文件 9 等候下载完成 10 选择关闭串口按钮 11 关闭下载对话框 2.8 使用技巧 1 怎样删除一个页面按键和标签 用鼠标点击工程树中要删除对象然后按下DEL 键即可 2. 怎样修改属性 用鼠标双击要修改属性假如该属性需要输入字符串在输入字符串后请按下Enter 键使输入有效 3. 怎样加入水平线条 有两种方法分别是 先在目前页面添加一个标签把标题内容置为空选择一个背景颜色把高度置为4 就会得到一个水平颜色为选择背景色线条 先在目前页面添加一个标签把标题内容置为空选择一个图标此图标是一个线条图案把高度置为4 就会得到一个水平线条 第十一章 、编程举例 3.1 新建工程页面示例 第一步 运行formbuilder.exe 第二步 选择菜单 新建工程或快捷键,FB 自动生成一个新工程并含有设置页面如下图所表示 第三步 选择菜单添加新窗体 或快捷键, FB 生成一个新页面缺省页面名称为Form0001 ,标题内容也为Form0001 以下图所表示 第四步 用鼠标双击名称后面Form0001 将此改为Welcome 双击背景颜色选择蓝色产生以下效果: 第五步 用鼠标点击工程树区域第一行Project1-00000001,窗口将变成以下图形 第六步 用鼠标点击属性编辑区域中开机页后面栏中Default 选择为Welcome”,这将Welcome 页面作为开机显示第一个页面 3.2 新建工程图标示例 第一步 继续上一节操作选择菜单添加新图标 或快捷键, FB 生成一个新标签 第二步 修改属性编辑区域中以下几项 1 标题内容改为LCD Touch Panel Control System 2 标题字体颜色改为1 3 顶坐标为8 左坐标为28 高度32 宽度251 4 边框外形直角矩形 5 背景颜色255 第三步 若将背景颜色先为218 标题字体颜色改为255 总而言之能够修改属性编辑区域中各个可选属性找到自己喜爱界面 3.3 新建工程按键示例 第一步 选择菜单添加新按键 或快捷键, FB 生成一个新按钮 第二步 将属性编辑区域中各个可选属性改为以下设置 1 标题内容系统开 2 标题对齐方法向左 3 标题字体颜色为255 4 其它各项设置参见下图中 第三步 在按键中能够添加图标让按键能够更直观方法以下 双击属性图标将弹出一个对话框输入图标文件名选择确定新图标将显示在按键上选择图标对齐方法为向右以下图所表示 第四步 双击分组号或是否使用自锁功效将弹出以下代码输入对话框在相应代码栏中输入中央控制器控制代码按保留键 第五步 反复以上4 步能够在同一页面中添加多个按键 这么就形成了按键并实现了控制 3.4 新建工程时钟示例 第一步 选择菜单 添加新时钟 或快捷键FB 生成一个新时钟 第二步 将属性编辑区域中各个可选属性改为图所表示设置显示时钟以下 下载程序到触摸屏先在连接编译中生成一个文件，比如：WELCOM文件名将触摸屏至于下载数据状态：点触触摸屏触摸设置-程序下载-开始然后连接程序传输线到电脑和触摸屏！打开串口，选择下载数据，打开编译好文件，确定即可！第十二章 、RFGW无线收发器及编程软件 1、接收器安装1) 接收器外观2) 电源接口电源接口图所表示：输入极性：里正外负输入直流电压：5V输入电流：200mA3) 通讯口为方便扩展RFGW收发器采取RJ45插座，可用于RS-232 、RS-485及电源接口。其中各个引脚定义以下：引脚名称说明备注1TXDRS-232 TXD*靠近电源接口是第1号引脚2GND地3RXDRS-232 RXD4Vcc电源 +5V5485ARS485A6Vcc电源 +5V7485BRS485B8GND地 本系统随机配置一条和电脑主机联接串行电缆，一端为9芯串行端，联接电脑主机，一端为RJ45端，联接无线收发器端，一旦此电缆丢失，请按下列方法接线：9芯串行端（联电脑）RJ45端（联无线收发器）2133524) 复位按键按一下能够复位收发器。5) 下载按键(1) 先按住复位键，然后按住下载按键(2) 放开复位键，下载按键仍要按住(3) 过大约两秒钟后，放开下载键(4) 此时信号灯在闪烁表明已进入下载状态(5) 此时将电脑主机CODEBUILDER形成数据下载(6) 下载完成后，按一下复位键，便将此无线收发器恢复到正常工作状态。6) 信号灯当收发器在接收或发送无线信号时，此指示灯会亮。在下载状态下会闪烁。7) 电源灯当插上电源时，此指示灯会亮。8) 天线1.2接收器面板尺寸1.3接收器技术参数项目内容型号RFGW电压（伏特）5-7V工作电流：（mA）200mARF无线发射双向，418MHz适用距离对视距离80米尺寸装上天线：76（长）X198（宽）X26（高）没有天线：76（长）X119（宽）X26（高）重量0.5Kg安装要求应离地面高度大于一米 天线朝外 避免放在金属（如电脑机箱）上面2、接收器可编程软件使用说明2.1功效简述CodeBuilder（简称CB）,是一个专用工具软件，它用于形成双向无线收发器控制数据表，经过下载功效，用户能够即时地把设计好数据表下载到双向无线收发器上，和带无线功效触摸屏一起，实现对多个设备无线实时控制。CB使用文件类型：1工程文件*.DSC用户能够使用CB打开、编辑、保留工程文件。2下载文件*.PDC此文件由工程文件生成，用于下载到无线收发器。2.2界面设计基础元素CB把一个界面工程按层次分列以下：工程代码表宏定义工程树删除删除添加编辑添加添加弹起代码反复代码删除延时代码其中各个术语意思分别是：1工程：全部界面集合，还包含了工程树、宏定义和代码表。2工程树：全部工程集合，可添加最多至999个工程。3宏定义：工程和代码组合。4代码表：和某一工程相对应代码集合，有反复代码、弹起代码、代码和延时。2.3操作画面操作画面由以下部分组成：1标题栏：此应用程序标题。2菜单栏：全部可用功效选项。3工具栏：快捷功效键和工具键。4工程树：以树形结构列出工程按键全部组成部分。5宏定义区域：在这里进行宏定义创建、修改和删除。6代码表区域：在这里进行代码和延时添加、删除、反复代码和弹起代码输入。2.4工程按键1、 新建工程按键有两种方法能够新建工程按键：方法一:1、 点击菜单栏上编辑添加，将会弹出以上对话框。2、 修改“键名”，比如将“新按键001”改为“系统开”，并选择“ID”（使用默认ID也能够）3、 按“确定”键，结果以下：方法二：按工具栏上，实现方法一相同功效。2、 删除工程按键有两种方法能够删除工程按键：方法一:点击菜单栏上编辑删除，将会弹出以下对话框，选择“确定”将删除所选工程。方法二：按工具栏上，实现方法一相同功效。3、 修改工程名称当需修改已确定工程按键名称，只需双击此工程按键名称，此时此工程按键名称底色变白，表示进入许可修改状态，此时能够输入新工程按键名称，按回车键确定。2.5代码表区域1、常见术语术语描述字节数弹起代码按下按钮被放开时要发送代码（数据00FF）256反复代码当按钮处于按下状态，超出设定时间时所要发送代码256代码按下按钮时发送代码256延迟定义发送延时代码时间，数据范围为十六进制00FF12、代码输入方法代码许可输入有效数据有两种，一个为缺省十六进制格式，即09，AF，比如：FE，57，8A等，用空格、逗号分隔，连续数据超出2个数字为非法代码，会提醒你重新输入，另一个为字符格式，用“”括起来，如“ABCD123”，此时系统会自动转换成十六进制格式。3、代码输入步骤（1）当鼠标点击工程树一个工程按键时，代码表区域自动显示此按键全部代码和ID号，以下图所表示：（2）鼠标移到代码表区域，点出工具栏上，或点击鼠标右键，选择输入代码；点出工具栏上，或点击鼠标右键，选择输入延时，以下图所表示：（3）代码输入方法和“弹起代码”及“反复代码”输入方法相同。系统许可添加多组代码。（4）输入延时，双击延时输入栏，出现一组选择框，以下图所表示：能够选择框中选项，也能够输入十六进制00FF中任一数据，每单位数据表示20ms。当输入数据大于FF时，只取前两位作为有效值。目前延时不能满足需要，能够输入多组延时，此时延时时间将累加处理。4、 代码和延时删除点击要删除代码所在行，再点击右键，在弹出对话框中选择“删除”或点出工具栏上，将删除所选代码或延时。注意：弹起代码和反复代码不行被删除。2.6宏定义区域1、常见术语宏定义是将一些常见工程名称及代码，以列表形式存放在此区域，当新建工程使用这些工程时，能够直接导入或拖入代码，避免反复工作。2.7菜单说明1.文件菜单(1)新建：新建一个工程文件。(2)打开：打开一个工程文件。(3)保留：保留正在编辑工程。(4)另存为：把目前打开工程另外存成一个文件。(5)退出：退出CB软件。2宏定义菜单(1)导入：将目前宏定义区域全部宏定义输出到指定文件中。(2)导出：将文件中宏定义输入到目前宏定义区域。3编辑菜单(1) 添加：添加一个新工程按键。(2) 删除：删除一个工程按键。4查看菜单(1)工具栏：选择显示或关闭工具栏。(2)状态栏：选择显示或关闭状态栏。(3)分隔：划分宏定主义区域及数据表区域大小5编译工程(1)编译：把目前打开工程做成一个能够下载文件。(2)反编译：将能够下载文件载入目前文件中。(3)下载：下载目前文件数据到无线收发器中。6帮助帮助及版本信息。第十三章 、主控机系统各项参数机箱外型： 110H80W90D （mm）重量： 2kg输入电源： AC 220V 50Hz工作环境温度： -10 oC 60 oC通讯参数接口： RS232 DB9接口波特率： 9600校验： 无数据位： 8停止位： 11. 注意事项a) SV-PRO系列多媒体中央控制系统软件，是为SV-PRO系列多媒体中央控制系统系列中央控制系统配套软件，b) 其全部功效全部是按多媒体中央控制系统系列主控机功效及协议来设定。c) 本系统中部分开关按键，其状态需要系统主控机返回实时信息才能生效，所以使用本系统前必需确定控制电脑和主控机连接入通讯正确。d) 系统中红外代码控制键，通常上是依据多媒体中央控制系统操作面板上按键排来设定，受主控机存贮器限制，一些代码可能无效，这时可更换其它动作代码，重新学习。e) 用户自行选择红外动作代码，其位置可能会和多媒体中央控制系统操作面板上按键排列不一样，会造成电脑系统按键和操作面板上按键不能对应，请留心。f) 在使用特殊代码时，请参考其它设备控制代码表。g) 本系统功效较多，但假如系统预设按键功效够满足用户要求，用户能够不用修改任何参数或按键设置，直接使用。第十四章 、本手册说明本SV-PROS可编程多媒体中央控制系统安装使用手册只作为中央控制系统主机使用说明，不作为系统原理及维护参考之用。本手册为用户使用手册，只具体叙述了系统组成和操作使用方法。若您是最终用户，请具体阅读本手册，将帮助您愈加好了解和使用该系统。 假如您最近才对智能多媒体控制系统产生爱好或仅仅是一位首次使用者，您应该阅读全文。假如您在第一次阅读后有不懂地方，请无须担心，将这本手册放在设备旁边，边用边学。假如您是一位高级用户或专业安装工程师，需要具体了解系统安装和设置，能够向经销商索取具体资料，更具体地介绍系统安装和功效设置，为您安装和调试系统提供全方面技术指导。SV-PRO可编程多媒体中央控制系统安装使用手册只作为用户操作指导，因主机或软件版本不停更新，主控机或软件实际使用可能会和本手册内容有所出入，将依据实际情况另作书面说明。此手册仅供参考。
